Hyundai H-1 (Grand Starex) 2009 Ägarmanual (in Swedish)

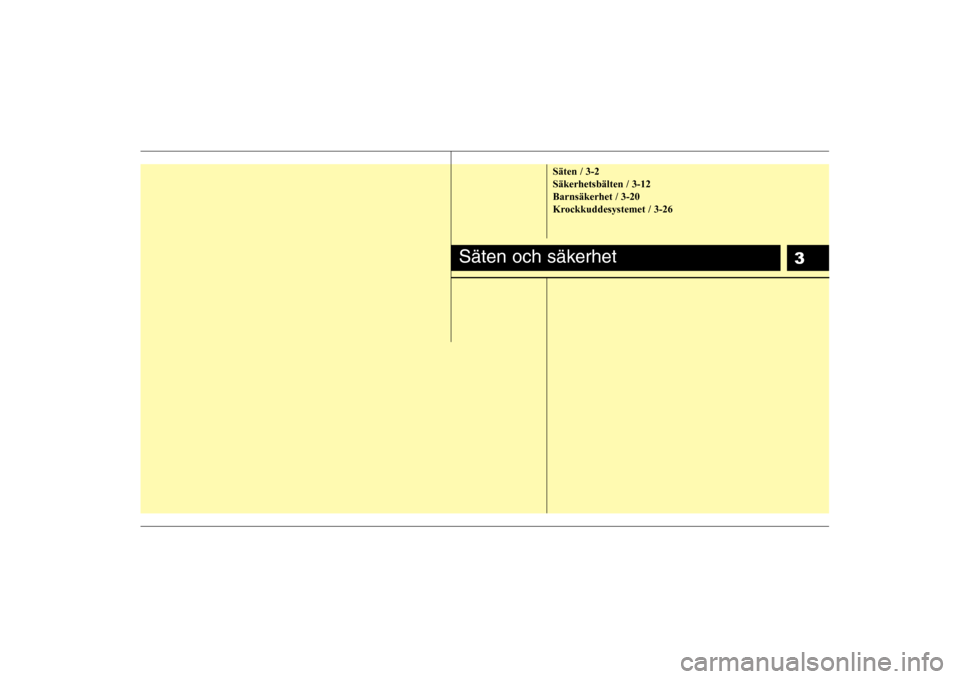

3Säten och säkerhet
Säten / 3-2 Säkerhetsbälten / 3-12Barnsäkerhet / 3-20
Krockkuddesystemet / 3-26

Säten och säkerhet
2
3

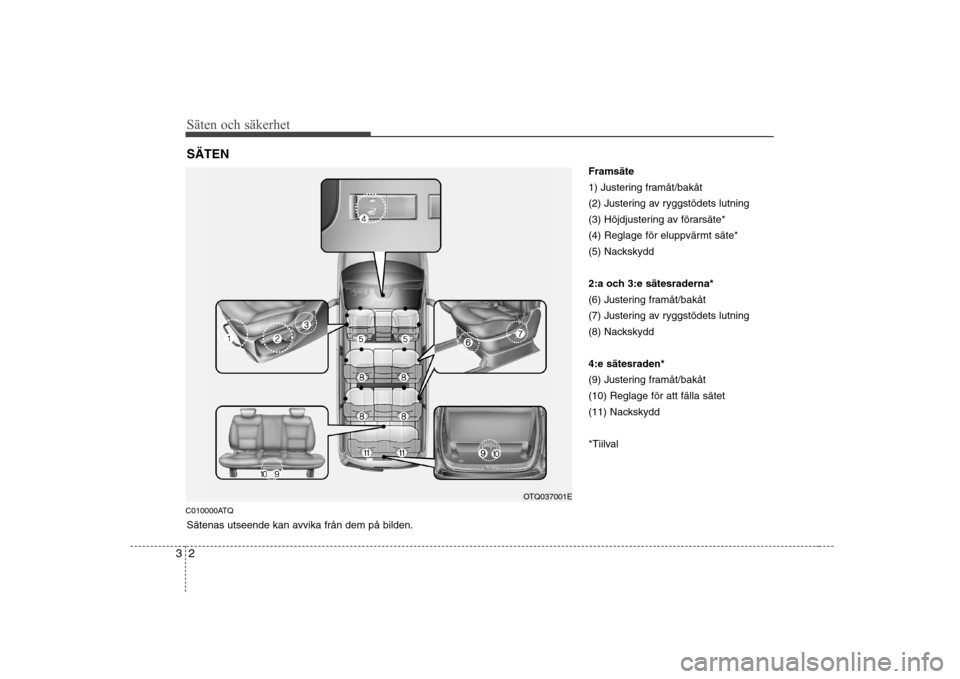

C010000ATQ Framsäte
1) Justering framåt/bakåt
(2) Justering av ryggstödets lutning
(3) Höjdjustering av förarsäte*
(4) Reglage för eluppvärmt säte*
(5) Nackskydd
2:a och 3:e sätesraderna*
(6) Justering framåt/bakåt
(7) Justering av ryggstödets lutning
(8) Nackskydd 4:e sätesraden*
(9) Justering framåt/bakåt(10) Reglage för att fälla sätet
(11) Nackskydd
*Tiilval
SÄTEN
OTQ037001E
Sätenas utseende kan avvika från dem på bilden.

33
Säten och säkerhet

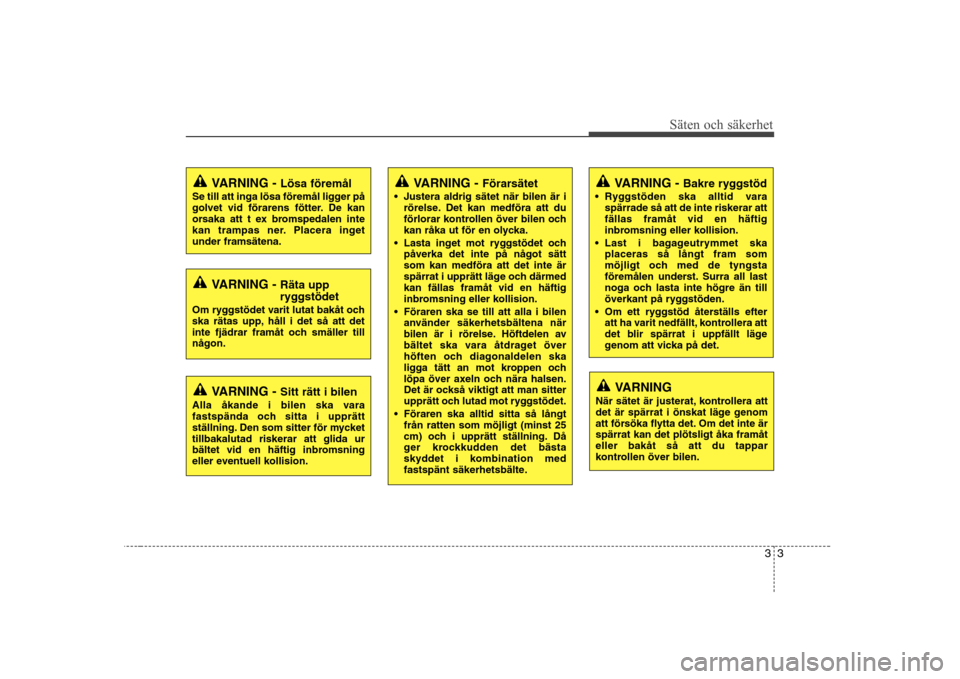

VARNING - Förarsätet
Justera aldrig sätet när bilen är i rörelse. Det kan medföra att du
förlorar kontrollen över bilen och
kan råka ut för en olycka.
Lasta inget mot ryggstödet och påverka det inte på något sättsom kan medföra att det inte är
spärrat i upprätt läge och därmedkan fällas framåt vid en häftig
inbromsning eller kollision.
Föraren ska se till att alla i bilen använder säkerhetsbältena när
bilen är i rörelse. Höftdelen av
bältet ska vara åtdraget över
höften och diagonaldelen ska
ligga tätt an mot kroppen och
löpa över axeln och nära halsen.
Det är också viktigt att man sitter
upprätt och lutad mot ryggstödet.
Föraren ska alltid sitta så långt från ratten som möjligt (minst 25
cm) och i upprätt ställning. Då
ger krockkudden det bästa
skyddet i kombination med
fastspänt säkerhetsbälte.
VARNING - Räta upp
ryggstödet
Om ryggstödet varit lutat bakåt och
ska rätas upp, håll i det så att det
inte fjädrar framåt och smäller tillnågon.
VARNING - Lösa föremål
Se till att inga lösa föremål ligger på
golvet vid förarens fötter. De kan
orsaka att t ex bromspedalen inte
kan trampas ner. Placera ingetunder framsätena.
VARNING
När sätet är justerat, kontrollera att
det är spärrat i önskat läge genom
att försöka flytta det. Om det inte ärspärrat kan det plötsligt åka framåteller bakåt så att du tappar
kontrollen över bilen.VARNING - Sitt rätt i bilen
Alla åkande i bilen ska vara
fastspända och sitta i upprätt
ställning. Den som sitter för myckettillbakalutad riskerar att glida ur
bältet vid en häftig inbromsning
eller eventuell kollision.
VARNING - Bakre ryggstöd
Ryggstöden ska alltid vara spärrade så att de inte riskerar att fällas framåt vid en häftig
inbromsning eller kollision.
Last i bagageutrymmet ska placeras så långt fram som
möjligt och med de tyngsta
föremålen underst. Surra all last
noga och lasta inte högre än till
överkant på ryggstöden.
Om ett ryggstöd återställs efter att ha varit nedfällt, kontrollera att
det blir spärrat i uppfällt läge
genom att vicka på det.

Säten och säkerhet
4
3

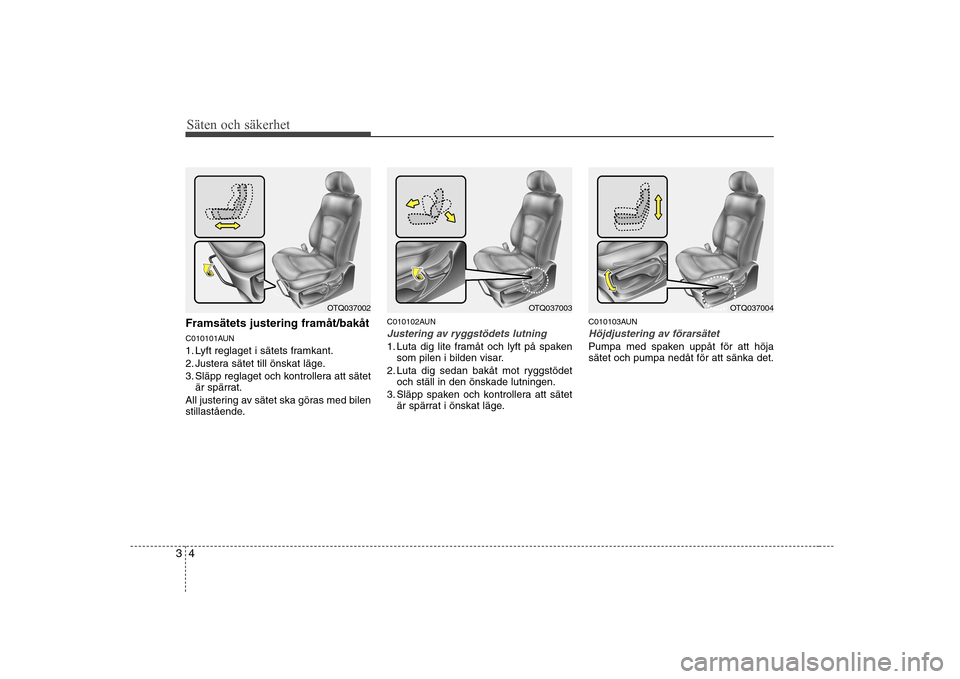

Framsätets justering framåt/bakåt
C010101AUN
1. Lyft reglaget i sätets framkant.
2. Justera sätet till önskat läge.
3. Släpp reglaget och kontrollera att sätet
är spärrat.
All justering av sätet ska göras med bilen
stillastående. C010102AUNJustering av ryggstödets lutning
1. Luta dig lite framåt och lyft på spaken
som pilen i bilden visar.
2. Luta dig sedan bakåt mot ryggstödet och ställ in den önskade lutningen.
3. Släpp spaken och kontrollera att sätet är spärrat i önskat läge. C010103AUN
Höjdjustering av förarsätet
Pumpa med spaken uppåt för att höja sätet och pumpa nedåt för att sänka det.
OTQ037002OTQ037004OTQ037003

35
Säten och säkerhet
C010107ATQ

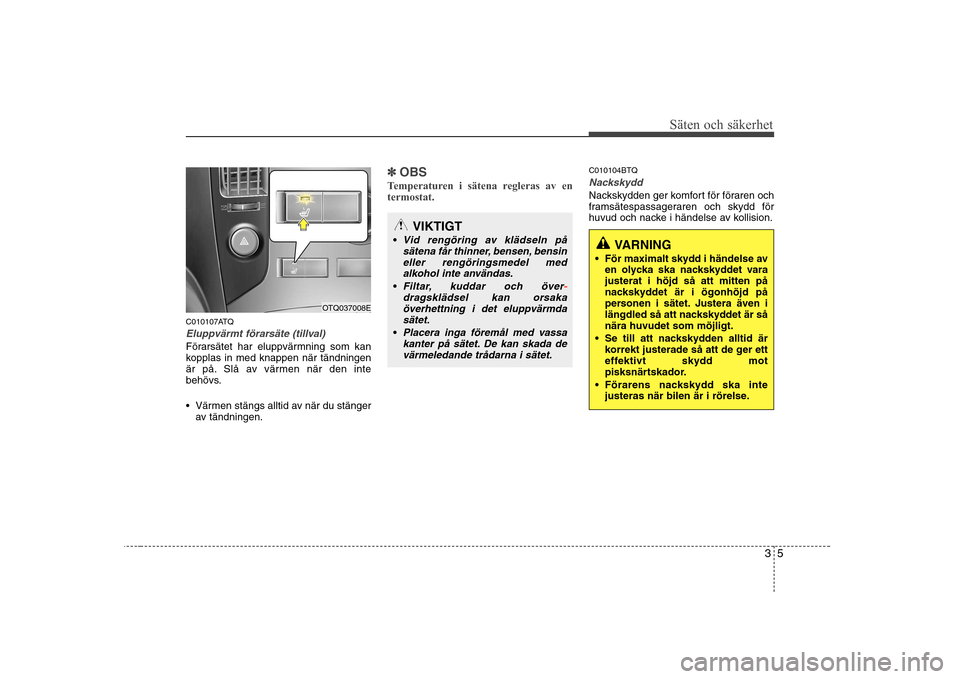

Eluppvärmt förarsäte (tillval)
Förarsätet har eluppvärmning som kan
kopplas in med knappen när tändningen
är på. Slå av värmen när den inte
behövs.
Värmen stängs alltid av när du stängerav tändningen.
✽✽ OBS
Temperaturen i sätena regleras av en termostat.C010104BTQ
Nackskydd
Nackskydden ger komfort för föraren och
framsätespassageraren och skydd för
huvud och nacke i händelse av kollision.
VARNING
För maximalt skydd i händelse av en olycka ska nackskyddet vara justerat i höjd så att mitten på
nackskyddet är i ögonhöjd på
personen i sätet. Justera även i
längdled så att nackskyddet är sånära huvudet som möjligt.
Se till att nackskydden alltid är korrekt justerade så att de ger ett
effektivt skydd mot
pisksnärtskador.
Förarens nackskydd ska inte justeras när bilen är i rörelse.
OTQ037008E
VIKTIGT

Vid rengöring av klädseln på sätena får thinner, bensen, bensin
eller rengöringsmedel medalkohol inte användas.
Filtar, kuddar och över-dragsklädsel kan orsaka
överhettning i det eluppvärmdasätet.
Placera inga föremål med vassakanter på sätet. De kan skada de värmeledande trådarna i sätet.

Säten och säkerhet
6
3

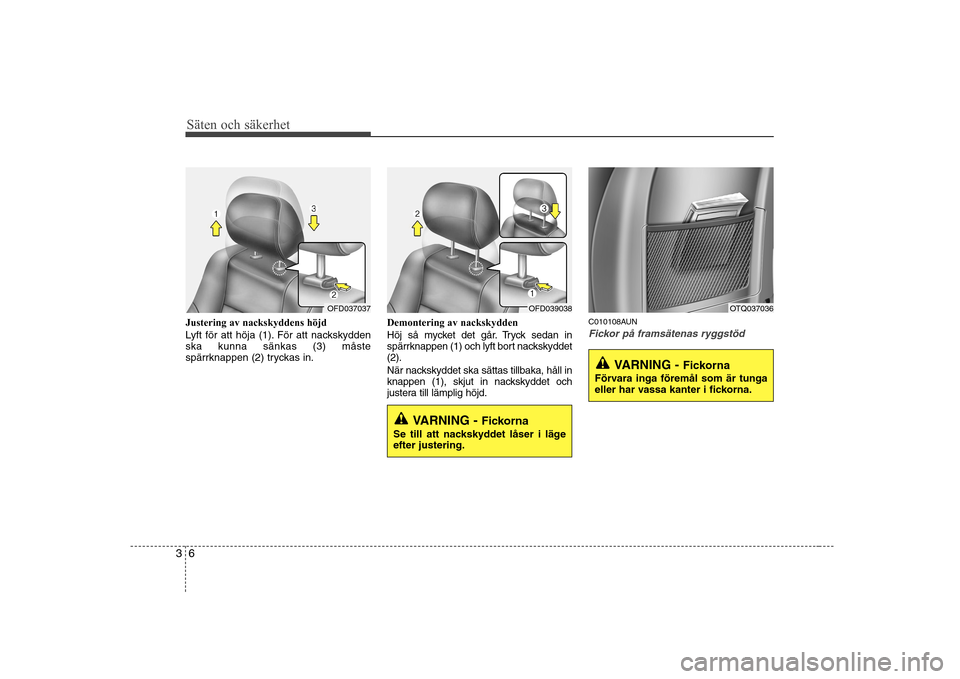

Justering av nackskyddens höjd
Lyft för att höja (1). För att nackskydden ska kunna sänkas (3) måste
spärrknappen (2) tryckas in. Demontering av nackskydden
Höj så mycket det går. Tryck sedan in
spärrknappen (1) och lyft bort nackskyddet(2).
När nackskyddet ska sättas tillbaka, håll in
knappen (1), skjut in nackskyddet och
justera till lämplig höjd.C010108AUN
Fickor på framsätenas ryggstöd
VARNING -
Fickorna
Förvara inga föremål som är tunga
eller har vassa kanter i fickorna.
OTQ037036OFD037037OFD039038
VARNING - Fickorna
Se till att nackskyddet låser i läge efter justering.

37
Säten och säkerhet

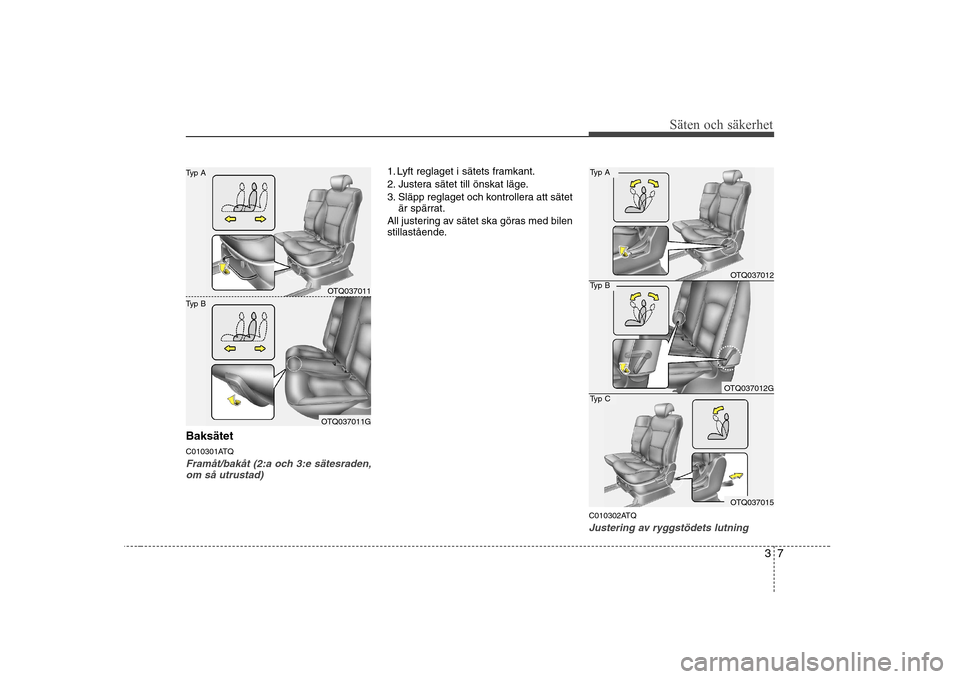

Baksätet
C010301ATQ
Framåt/bakåt (2:a och 3:e sätesraden,om så utrustad)
1. Lyft reglaget i sätets framkant.
2. Justera sätet till önskat läge.
3. Släpp reglaget och kontrollera att sätet är spärrat.
All justering av sätet ska göras med bilen
stillastående.
C010302ATQ
Justering av ryggstödets lutning
OTQ037011
OTQ037011G
Typ B
Typ A
OTQ037012
OTQ037012G
OTQ037015
Ty p A
Ty p B
Ty p C

Säten och säkerhet
8
3

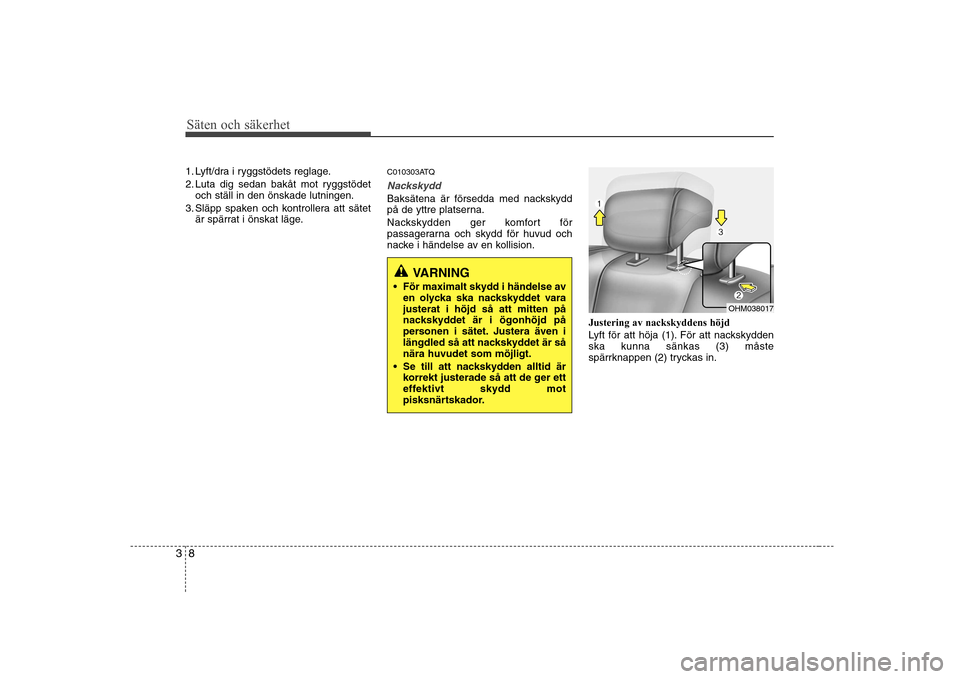

1. Lyft/dra i ryggstödets reglage.
2. Luta dig sedan bakåt mot ryggstödet
och ställ in den önskade lutningen.
3. Släpp spaken och kontrollera att sätet är spärrat i önskat läge. C010303ATQ
Nackskydd
Baksätena är försedda med nackskydd
på de yttre platserna.
Nackskydden ger komfort för
passagerarna och skydd för huvud och
nacke i händelse av en kollision.
Justering av nackskyddens höjd
Lyft för att höja (1). För att nackskydden ska kunna sänkas (3) måste
spärrknappen (2) tryckas in.
VARNING
För maximalt skydd i händelse av en olycka ska nackskyddet vara justerat i höjd så att mitten på
nackskyddet är i ögonhöjd på
personen i sätet. Justera även i
längdled så att nackskyddet är sånära huvudet som möjligt.
Se till att nackskydden alltid är korrekt justerade så att de ger ett
effektivt skydd mot
pisksnärtskador.
OHM038017

39
Säten och säkerhet

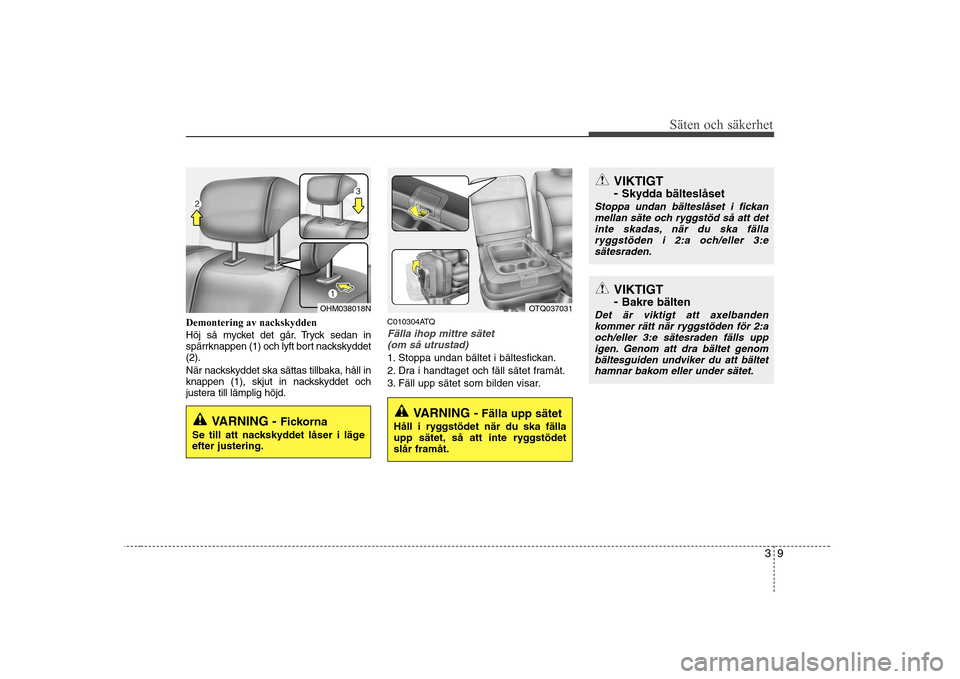

Demontering av nackskydden
Höj så mycket det går. Tryck sedan in
spärrknappen (1) och lyft bort nackskyddet(2).
När nackskyddet ska sättas tillbaka, håll in
knappen (1), skjut in nackskyddet och
justera till lämplig höjd.C010304ATQ
Fälla ihop mittre sätet
(om så utrustad)
1. Stoppa undan bältet i bältesfickan.
2. Dra i handtaget och fäll sätet framåt.
3. Fäll upp sätet som bilden visar.
VARNING - Fälla upp sätet
Håll i ryggstödet när du ska fälla
upp sätet, så att inte ryggstödetslår framåt.
OTQ037031
VIKTIGT - Skydda bälteslåset
Stoppa undan bälteslåset i fickan
mellan säte och ryggstöd så att detinte skadas, när du ska fällaryggstöden i 2:a och/eller 3:e
sätesraden.
VIKTIGT - Bakre bälten
Det är viktigt att axelbanden
kommer rätt när ryggstöden för 2:a och/eller 3:e sätesraden fälls upp
igen. Genom att dra bältet genom bältesguiden undviker du att bältethamnar bakom eller under sätet.OHM038018N
VARNING - Fickorna
Se till att nackskyddet låser i läge efter justering.

Säten och säkerhet
10
3
C010307ATQ

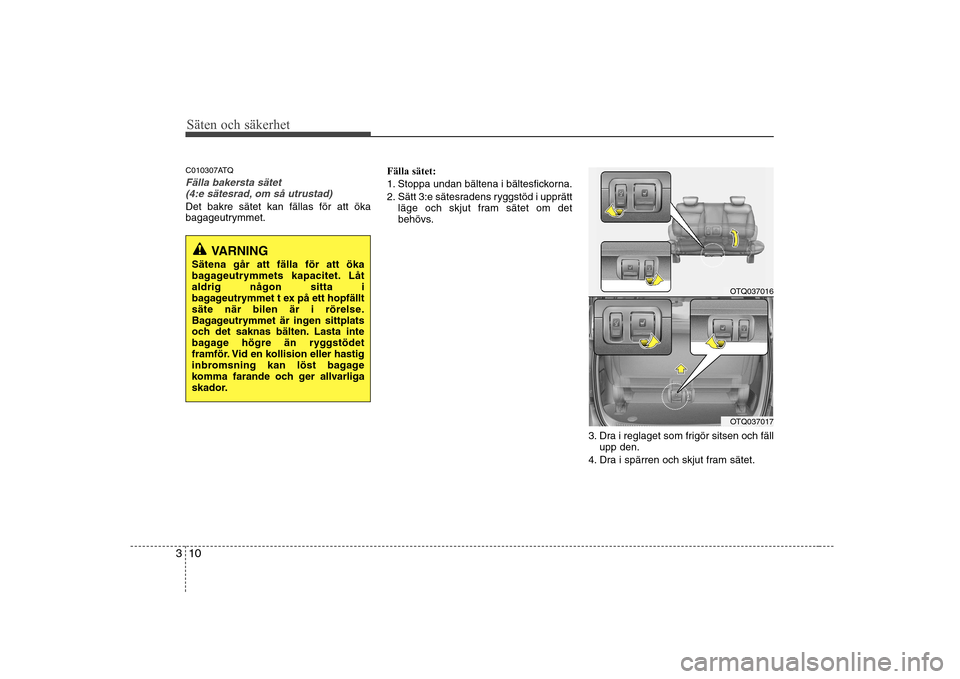

Fälla bakersta sätet
(4:e sätesrad, om så utrustad)
Det bakre sätet kan fällas för att öka
bagageutrymmet. Fälla sätet:
1. Stoppa undan bältena i bältesfickorna.
2. Sätt 3:e sätesradens ryggstöd i upprätt
läge och skjut fram sätet om det
behövs.
3. Dra i reglaget som frigör sitsen och fällupp den.
4. Dra i spärren och skjut fram sätet.
VARNING
Sätena går att fälla för att öka
bagageutrymmets kapacitet. Låtaldrig någon sitta i
bagageutrymmet t ex på ett hopfällt
säte när bilen är i rörelse.
Bagageutrymmet är ingen sittplats
och det saknas bälten. Lasta inte
bagage högre än ryggstödet
framför. Vid en kollision eller hastig
inbromsning kan löst bagage
komma farande och ger allvarliga
skador.
OTQ037016
OTQ037017
