Hyundai H-1 (Grand Starex) 2009 Ägarmanual (in Swedish)

311
Säten och säkerhet

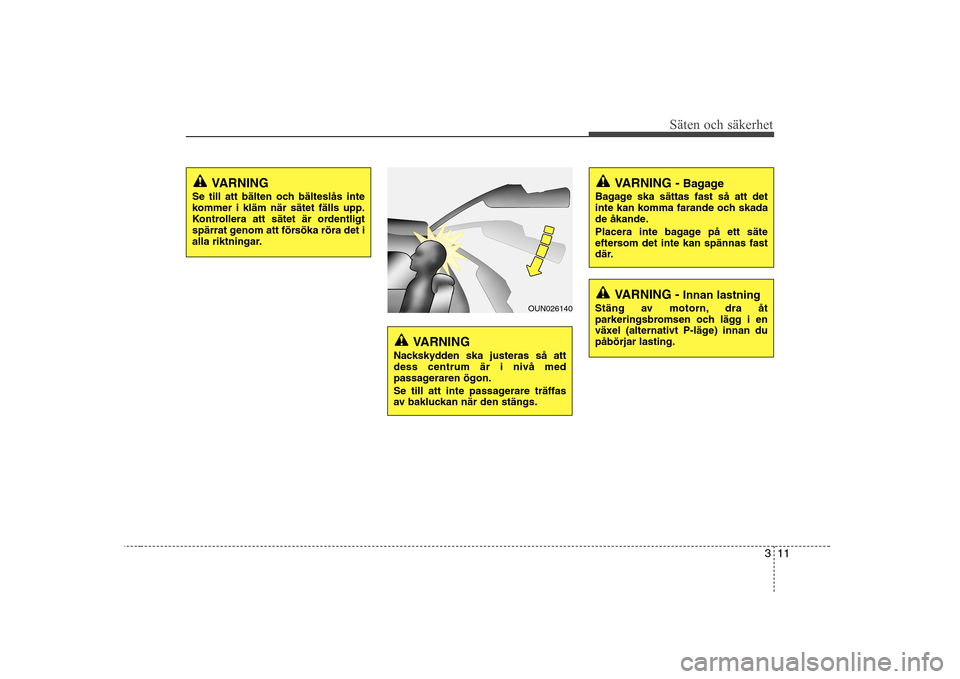

VARNING
Se till att bälten och bälteslås inte
kommer i kläm när sätet fälls upp.
Kontrollera att sätet är ordentligt
spärrat genom att försöka röra det i
alla riktningar.
VARNING
Nackskydden ska justeras så att dess centrum är i nivå med
passageraren ögon.
Se till att inte passagerare träffas
av bakluckan när den stängs.
VARNING - Bagage
Bagage ska sättas fast så att det
inte kan komma farande och skada
de åkande.
Placera inte bagage på ett säte
eftersom det inte kan spännas fast
där.
VARNING - Innan lastning
Stäng av motorn, dra åt
parkeringsbromsen och lägg i en
växel (alternativt P-läge) innan dupåbörjar lasting.
OUN026140

Säten och säkerhet
12
3
C020100AUN
D150302AEN-EE
Bältespåminnare: Varningslampa och-signal för glömt säkerhetsbälte(tillval)
Lampan blinkar i ca 6 sekunder varje
gång tändningen slås på och oavsett om
bältet är fastspänt eller inte. Om föraren
inte spänner fast bältet, när tändningen
är på, blinkar lampan sedan ytterligare
ca 6 sekunder. Samtidigt hörs en
varningssignal också i ca 6 sekunder.

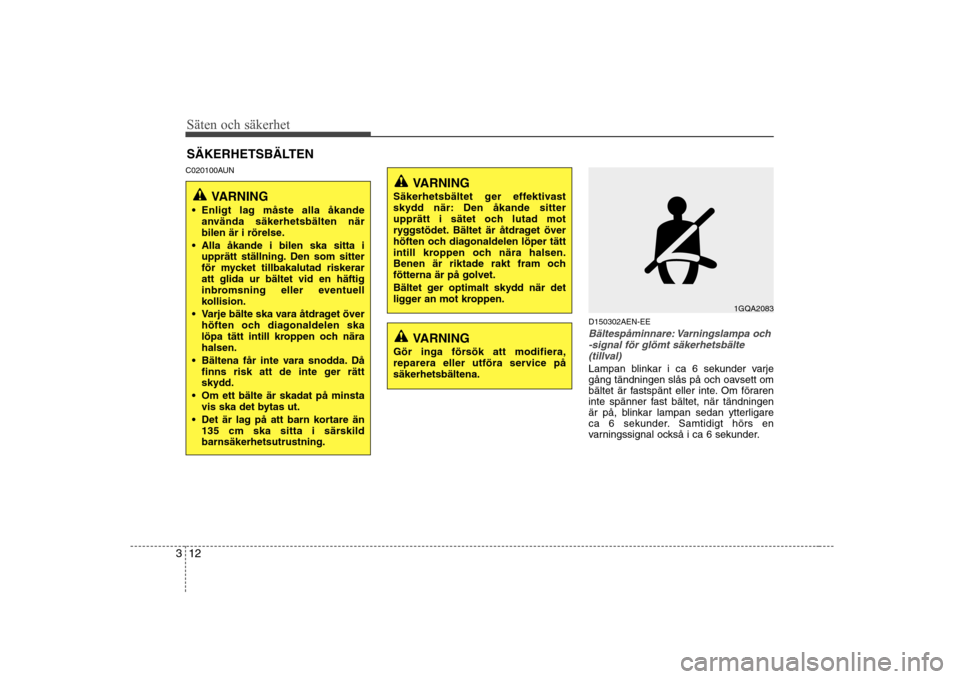

SÄKERHETSBÄLTEN
VARNING
Enligt lag måste alla åkande använda säkerhetsbälten när
bilen är i rörelse.
Alla åkande i bilen ska sitta i upprätt ställning. Den som sitter
för mycket tillbakalutad riskeraratt glida ur bältet vid en häftig
inbromsning eller eventuell
kollision.
Varje bälte ska vara åtdraget över höften och diagonaldelen ska
löpa tätt intill kroppen och närahalsen.
Bältena får inte vara snodda. Då finns risk att de inte ger rätt
skydd.
Om ett bälte är skadat på minsta vis ska det bytas ut.
Det är lag på att barn kortare än 135 cm ska sitta i särskildbarnsäkerhetsutrustning.
VARNING
Säkerhetsbältet ger effektivast
skydd när: Den åkande sitter
upprätt i sätet och lutad mot
ryggstödet. Bältet är åtdraget över
höften och diagonaldelen löper tätt
intill kroppen och nära halsen.
Benen är riktade rakt fram ochfötterna är på golvet.
Bältet ger optimalt skydd när det
ligger an mot kroppen.
VARNING
Gör inga försök att modifiera,
reparera eller utföra service påsäkerhetsbältena.
1GQA2083

313
Säten och säkerhet
C020102AEN

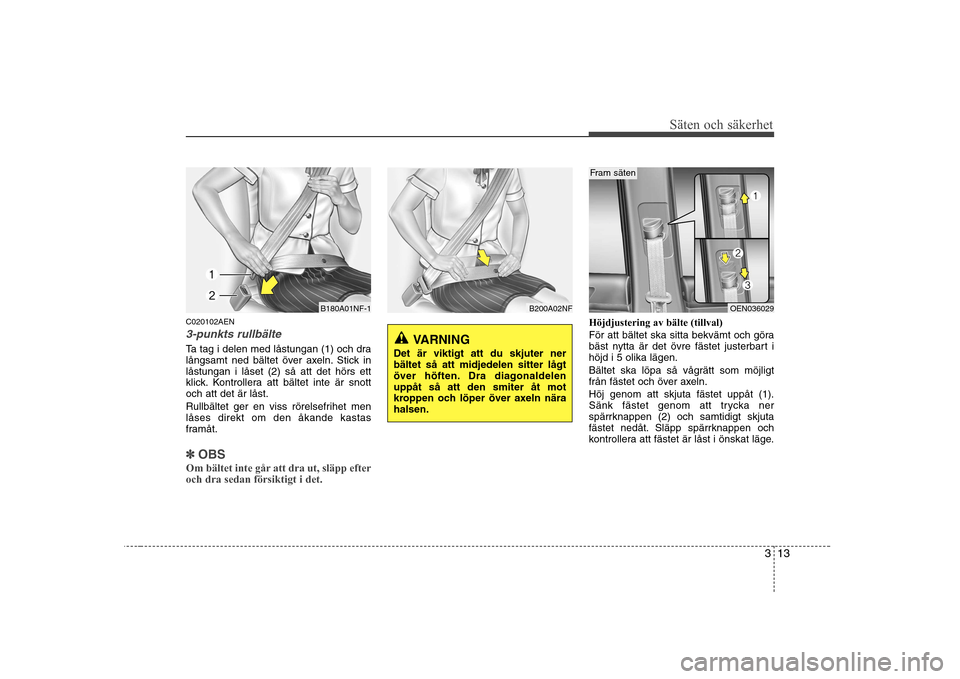

3-punkts rullbälte
Ta tag i delen med låstungan (1) och dra
långsamt ned bältet över axeln. Stick inlåstungan i låset (2) så att det hörs ett
klick. Kontrollera att bältet inte är snottoch att det är låst.
Rullbältet ger en viss rörelsefrihet men låses direkt om den åkande kastas
framåt.
✽✽OBS
Om bältet inte går att dra ut, släpp efter och dra sedan försiktigt i det.
Höjdjustering av bälte (tillval)
För att bältet ska sitta bekvämt och göra
bäst nytta är det övre fästet justerbart ihöjd i 5 olika lägen.
Bältet ska löpa så vågrätt som möjligt
från fästet och över axeln. Höj genom att skjuta fästet uppåt (1).
Sänk fästet genom att trycka ner
spärrknappen (2) och samtidigt skjuta
fästet nedåt. Släpp spärrknappen och
kontrollera att fästet är låst i önskat läge.
B180A01NF-1OEN036029
Fram säten
B200A02NF
VARNING
Det är viktigt att du skjuter ner bältet så att midjedelen sitter lågt
över höften. Dra diagonaldelenuppåt så att den smiter åt mot
kroppen och löper över axeln närahalsen.

Säten och säkerhet
14
3

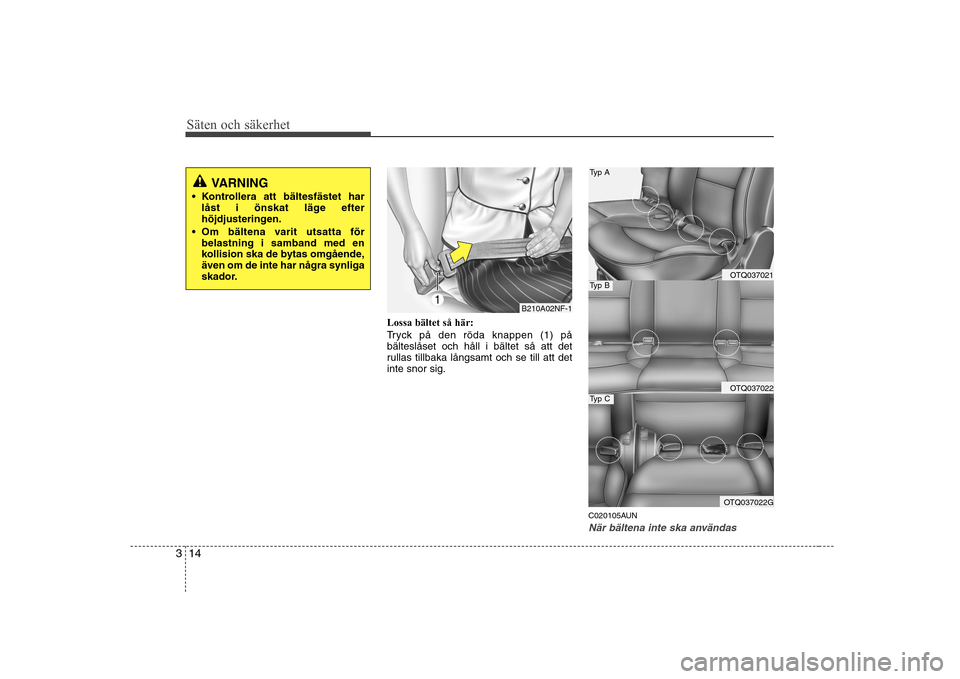

Lossa bältet så här:
Tryck på den röda knappen (1) på bälteslåset och håll i bältet så att det
rullas tillbaka långsamt och se till att detinte snor sig.
C020105AUN
När bältena inte ska användas
OTQ037021
OTQ037022
OTQ037022G
Typ A
Typ B
Typ C
B210A02NF-1
VARNING
Kontrollera att bältesfästet har låst i önskat läge efter
höjdjusteringen.
Om bältena varit utsatta för belastning i samband med en
kollision ska de bytas omgående,även om de inte har några synliga
skador.

315
Säten och säkerhet

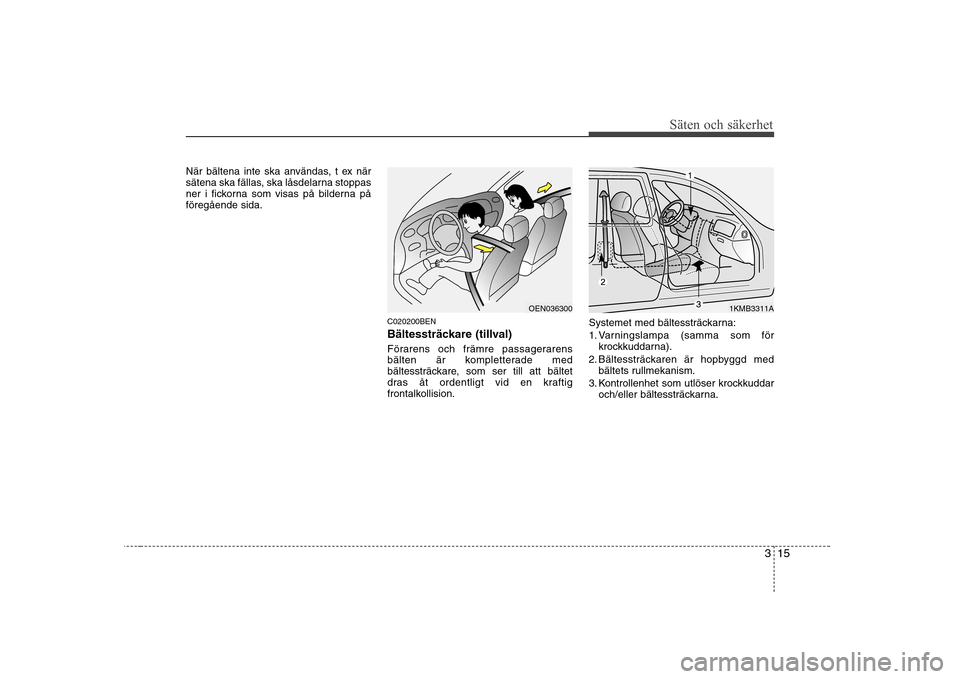

När bältena inte ska användas, t ex när
sätena ska fällas, ska låsdelarna stoppas
ner i fickorna som visas på bilderna påföregående sida.C020200BEN
Bältessträckare (tillval)
Förarens och främre passagerarens
bälten är kompletterade med
bältessträckare, som ser till att bältet
dras åt ordentligt vid en kraftig
frontalkollision.Systemet med bältessträckarna:
1. Varningslampa (samma som för
krockkuddarna).
2. Bältessträckaren är hopbyggd med bältets rullmekanism.
3. Kontrollenhet som utlöser krockkuddar och/eller bältessträckarna.
OEN0363001KMB3311A

Säten och säkerhet
16
3
✽✽
OBS

317
Säten och säkerhet

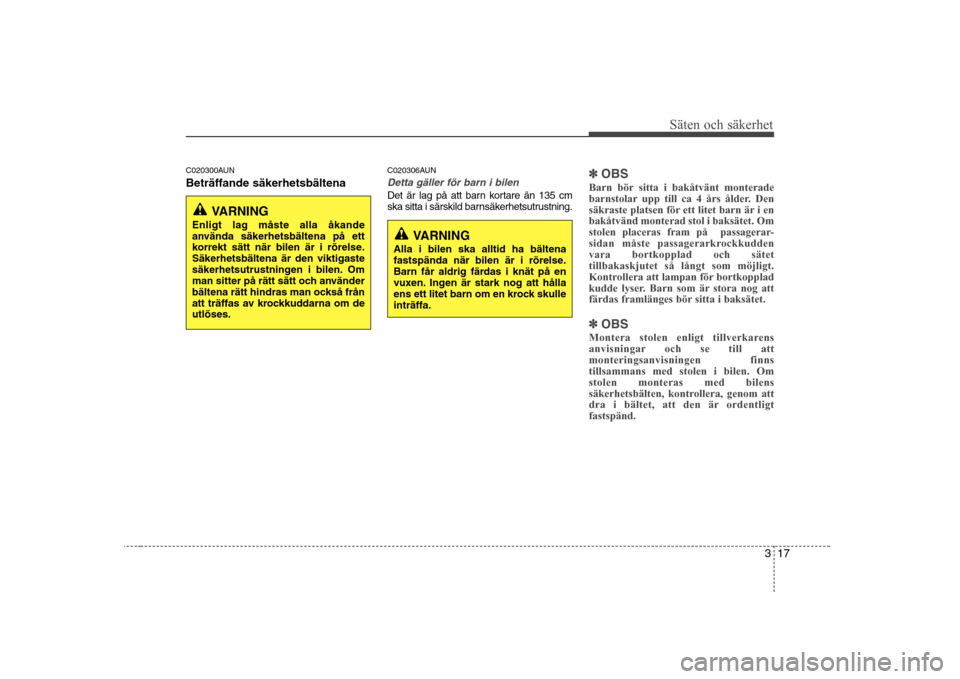

C020300AUN Beträffande säkerhetsbältenaC020306AUN
Detta gäller för barn i bilen
Det är lag på att barn kortare än 135 cm
ska sitta i särskild barnsäkerhetsutrustning.
✽✽
OBS
Barn bör sitta i bakåtvänt monterade
barnstolar upp till ca 4 års ålder. Den
säkraste platsen för ett litet barn är i enbakåtvänd monterad stol i baksätet. Om
stolen placeras fram på passagerar-
sidan måste passagerarkrockkuddenvara bortkopplad och sätettillbakaskjutet så långt som möjligt.
Kontrollera att lampan för bortkopplad
kudde lyser. Barn som är stora nog att
färdas framlänges bör sitta i baksätet.
✽
✽ OBS
Montera stolen enligt tillverkarens
anvisningar och se till attmonteringsanvisningen finnstillsammans med stolen i bilen. Omstolen monteras med bilens
säkerhetsbälten, kontrollera, genom att
dra i bältet, att den är ordentligtfastspänd.
VARNING
Alla i bilen ska alltid ha bältena
fastspända när bilen är i rörelse.
Barn får aldrig färdas i knät på en
vuxen. Ingen är stark nog att hålla
ens ett litet barn om en krock skulleinträffa.
VARNING
Enligt lag måste alla åkande
använda säkerhetsbältena på ett
korrekt sätt när bilen är i rörelse.Säkerhetsbältena är den viktigaste
säkerhetsutrustningen i bilen. Om
man sitter på rätt sätt och använder
bältena rätt hindras man också från
att träffas av krockkuddarna om deutlöses.

Säten och säkerhet
18
3

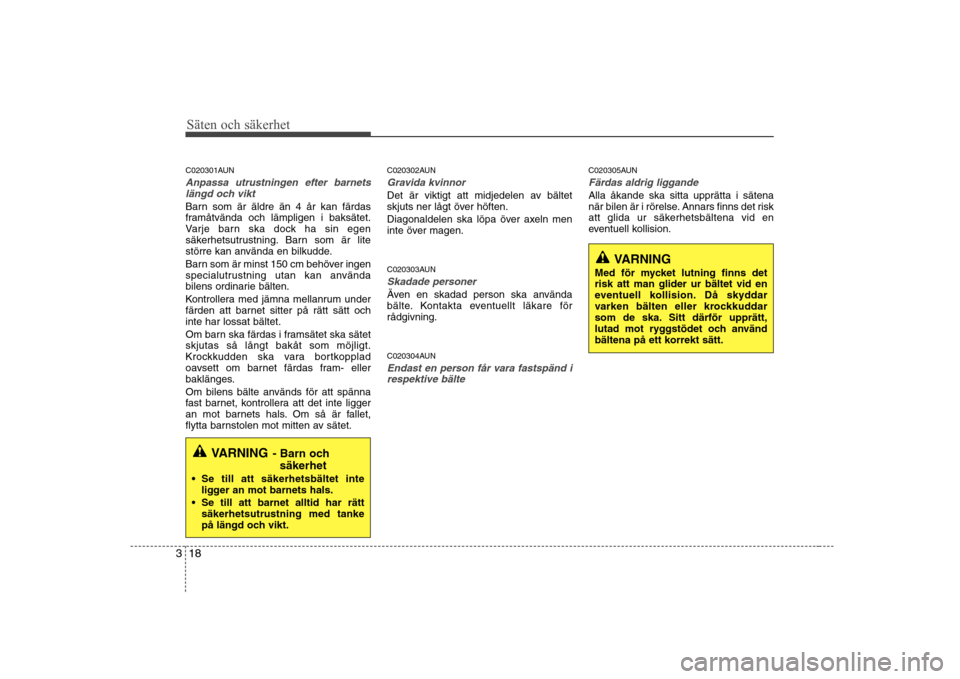

C020301AUN
Anpassa utrustningen efter barnets
längd och vikt
Barn som är äldre än 4 år kan färdas
framåtvända och lämpligen i baksätet.
Varje barn ska dock ha sin egen
säkerhetsutrustning. Barn som är lite
större kan använda en bilkudde.
Barn som är minst 150 cm behöver ingen
specialutrustning utan kan använda
bilens ordinarie bälten.
Kontrollera med jämna mellanrum under
färden att barnet sitter på rätt sätt ochinte har lossat bältet.
Om barn ska färdas i framsätet ska sätet skjutas så långt bakåt som möjligt.
Krockkudden ska vara bortkopplad
oavsett om barnet färdas fram- eller
baklänges.
Om bilens bälte används för att spänna
fast barnet, kontrollera att det inte ligger
an mot barnets hals. Om så är fallet,
flytta barnstolen mot mitten av sätet. C020302AUN
Gravida kvinnor
Det är viktigt att midjedelen av bältet
skjuts ner lågt över höften.
Diagonaldelen ska löpa över axeln men
inte över magen.
C020303AUN
Skadade personer
Även en skadad person ska använda
bälte. Kontakta eventuellt läkare förrådgivning.
C020304AUN
Endast en person får vara fastspänd i
respektive bälte
C020305AUN
Färdas aldrig liggande
Alla åkande ska sitta upprätta i sätena
när bilen är i rörelse. Annars finns det risk
att glida ur säkerhetsbältena vid en
eventuell kollision.
VARNING - Barn och
säkerhet
Se till att säkerhetsbältet inte ligger an mot barnets hals.
Se till att barnet alltid har rätt säkerhetsutrustning med tanke
på längd och vikt.
VARNING
Med för mycket lutning finns det risk att man glider ur bältet vid en
eventuell kollision. Då skyddar
varken bälten eller krockkuddar
som de ska. Sitt därför upprätt,
lutad mot ryggstödet och använd
bältena på ett korrekt sätt.

319
Säten och säkerhet

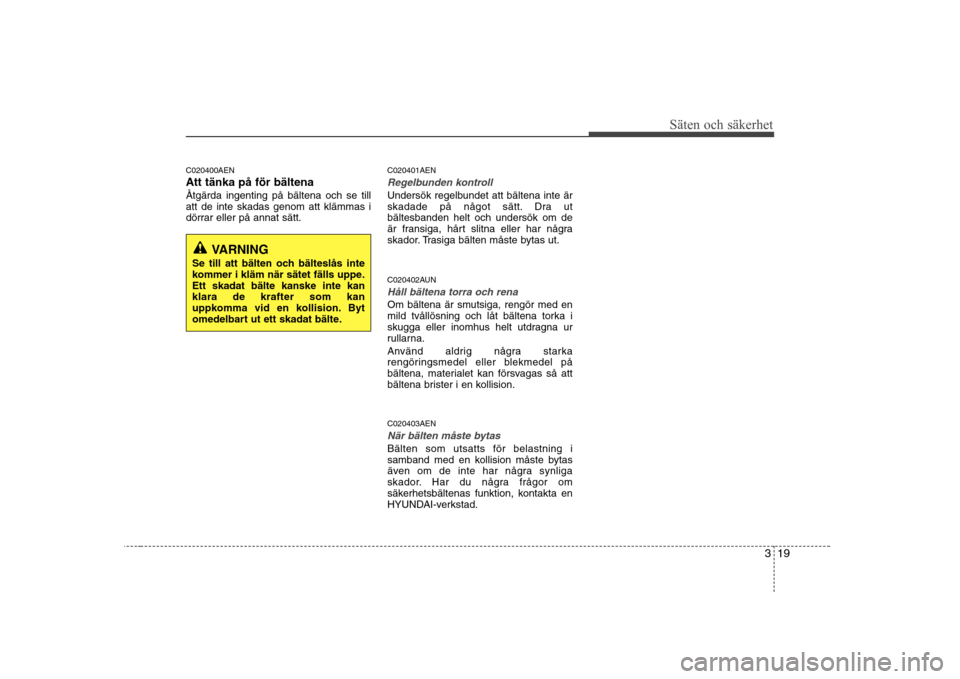

C020400AEN Att tänka på för bältenaÅtgärda ingenting på bältena och se till att de inte skadas genom att klämmas i
dörrar eller på annat sätt.C020401AEN
Regelbunden kontroll
Undersök regelbundet att bältena inte är
skadade på något sätt. Dra utbältesbanden helt och undersök om de
är fransiga, hårt slitna eller har några
skador. Trasiga bälten måste bytas ut.
C020402AUN
Håll bältena torra och rena
Om bältena är smutsiga, rengör med en
mild tvållösning och låt bältena torka i
skugga eller inomhus helt utdragna ur
rullarna.
Använd aldrig några starka
rengöringsmedel eller blekmedel på
bältena, materialet kan försvagas så att
bältena brister i en kollision. C020403AEN
När bälten måste bytas
Bälten som utsatts för belastning i
samband med en kollision måste bytas
även om de inte har några synliga
skador. Har du några frågor om
säkerhetsbältenas funktion, kontakta en
HYUNDAI-verkstad.
VARNING
Se till att bälten och bälteslås inte
kommer i kläm när sätet fälls uppe.Ett skadat bälte kanske inte kanklara de krafter som kan
uppkomma vid en kollision. Byt
omedelbart ut ett skadat bälte.

Säten och säkerhet
20
3

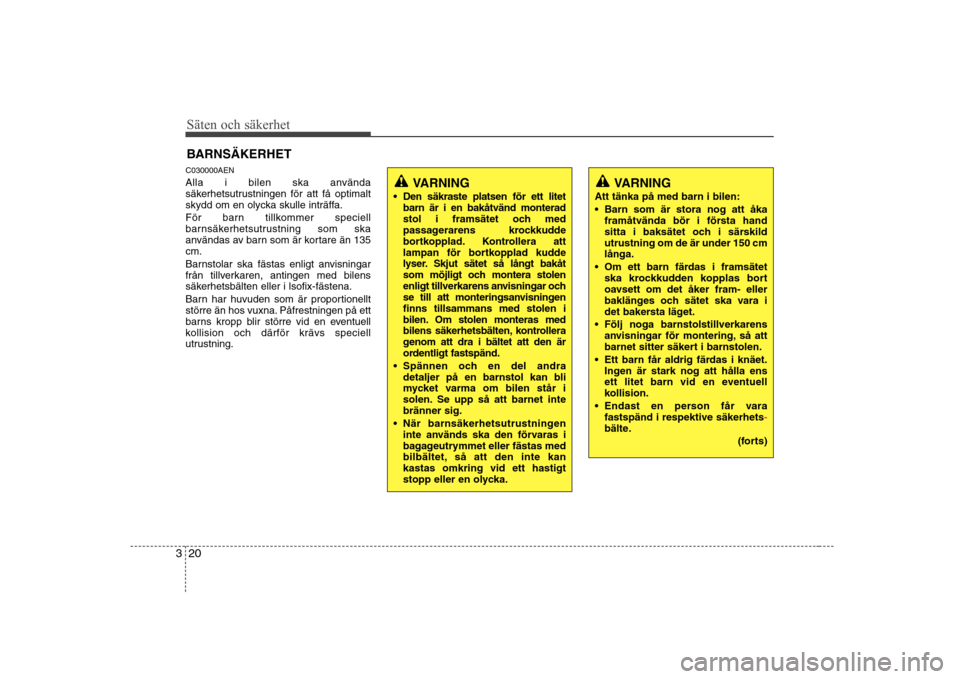

BARNSÄKERHET
C030000AEN
Alla i bilen ska använda
säkerhetsutrustningen för att få optimalt
skydd om en olycka skulle inträffa.
För barn tillkommer speciell
barnsäkerhetsutrustning som ska
användas av barn som är kortare än 135cm.
Barnstolar ska fästas enligt anvisningar
från tillverkaren, antingen med bilens
säkerhetsbälten eller i lsofix-fästena.
Barn har huvuden som är proportionellt
större än hos vuxna. Påfrestningen på ett
barns kropp blir större vid en eventuell
kollision och därför krävs speciell
utrustning.
VARNING
Den säkraste platsen för ett litet barn är i en bakåtvänd monterad
stol i framsätet och med
passagerarens krockkudde
bortkopplad. Kontrollera att
lampan för bortkopplad kudde
lyser. Skjut sätet så långt bakåt
som möjligt och montera stolen
enligt tillverkarens anvisningar och
se till att monteringsanvisningenfinns tillsammans med stolen i
bilen. Om stolen monteras med
bilens säkerhetsbälten, kontrollera
genom att dra i bältet att den är
ordentligt fastspänd.
Spännen och en del andra detaljer på en barnstol kan bli
mycket varma om bilen står i
solen. Se upp så att barnet intebränner sig.
När barnsäkerhetsutrustningen inte används ska den förvaras i
bagageutrymmet eller fästas med
bilbältet, så att den inte kankastas omkring vid ett hastigt
stopp eller en olycka.VARNING
Att tänka på med barn i bilen:
Barn som är stora nog att åka framåtvända bör i första hand
sitta i baksätet och i särskildutrustning om de är under 150 cmlånga.
Om ett barn färdas i framsätet ska krockkudden kopplas bort
oavsett om det åker fram- eller
baklänges och sätet ska vara i
det bakersta läget.
Följ noga barnstolstillverkarens anvisningar för montering, så att
barnet sitter säkert i barnstolen.
Ett barn får aldrig färdas i knäet. Ingen är stark nog att hålla ens
ett litet barn vid en eventuell
kollision.
Endast en person får vara fastspänd i respektive säkerhets
-bälte.
(forts)
