Hyundai H-1 (Grand Starex) 2010 Manuel du propriétaire (in French)

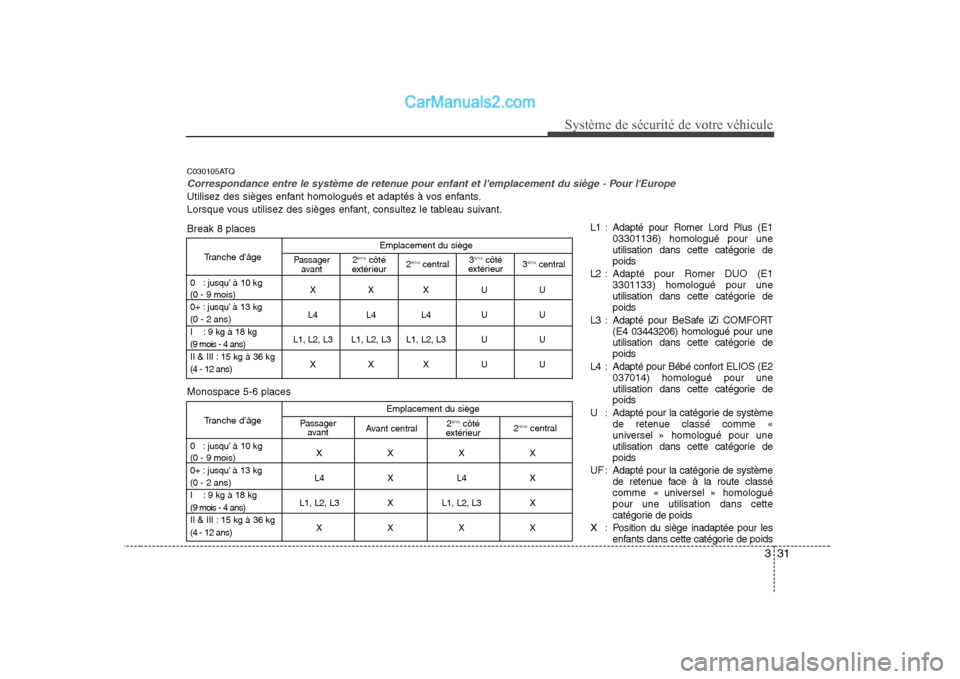

331
Système de sécurité de votre véhicule
C030105ATQ
Correspondance entre le système de retenue pour enfant et l'emplacement du siège - Pour l'Europe
Utilisez des sièges enfant homologués et adaptés à vos enfants.
Lorsque vous utilisez des sièges enfant, consultez le tableau suivant.
Emplacement du siège
Tranche d’âge
0 : jusqu’ à 10 kg XXXUU
(0 - 9 mois)
0+ : jusqu’ à 13 kg
L4 L4 L4 U U
(0 - 2 ans)
I : 9 kg à 18 kg
L1, L2, L3 L1, L2, L3 L1, L2, L3 U U
(9 mois - 4 ans)
II & III : 15 kg à 36 kg
XXXUU
(4 - 12 ans)
Passager
avant2ème
côté
extérieur 3
ème
central
3
ème
côté
extérieur
2
ème
central
Emplacement du siège
Tranche d’âge
0 : jusqu’ à 10 kg XXXX
(0 - 9 mois)
0+ : jusqu’ à 13 kg
L4XL 4X
(0 - 2 ans)
I : 9 kg à 18 kg
L1, L2, L3 X L1, L2, L3 X
(9 mois - 4 ans)
II & III : 15 kg à 36 kg
XXXX
(4 - 12 ans)
Passager
avantAvant central 2ème
central
2
ème
côté
extérieur
Break 8 places Monospace 5-6 places L1 : Adapté pour Romer Lord Plus (E1
03301136) homologué pour une
utilisation dans cette catégorie depoids
L2 : Adapté pour Romer DUO (E1 3301133) homologué pour une
utilisation dans cette catégorie depoids
L3 : Adapté pour BeSafe iZi COMFORT (E4 03443206) homologué pour une
utilisation dans cette catégorie depoids
L4 : Adapté pour Bébé confort ELIOS (E2 037014) homologué pour une
utilisation dans cette catégorie depoids
U : Adapté pour la catégorie de système de retenue classé comme «
universel » homologué pour une
utilisation dans cette catégorie depoids
UF : Adapté pour la catégorie de système de retenue face à la route classé
comme « universel » homologuépour une utilisation dans cette
catégorie de poids
X : Position du siège inadaptée pour les enfants dans cette catégorie de poids

Système de sécurité de votre véhicule
32
3
C030103ATQ
Fixation d'un siège de retenue pour
enfant à l'aide d'un système d'«ancrage à sangles » (le cas échéant)
Les supports de crochets des sièges
enfant sont situés derrière les sièges
arrière. 1. Insérez la sangle du siège de retenue
pour enfant sur le dossier.
Pour les véhicules équipés d’appuis-
tête réglables, insérez la sangle du
système d’ancrage sous l’appui-tête etentre les tiges de l’appui-tête ouinsérez la sangle du système
d’ancrage par-dessus le dossier.
2. Insérez le crochet de l'ancrage à sangles dans le support de crochet du
système de retenue pour enfant et
serrez pour fixer le siège.
AVERTISSEMENT
Un enfant peut être gravement blessé
ou tué en cas de choc si le système
de retenue n'est pas solidement fixéau véhicule et si l'enfant n'est pas
correctement maintenu dans le
système de retenue. Suivez toujoursles instructions d'installation et
d'utilisation du fabricant du siègeenfant.
AVERTISSEMENT
- Ancrage à sangles
Ne fixez jamais plusieurs systèmes
de retenue pour enfant sur un seul
ancrage ou sur un seul point
d'ancrage plus bas.
L'accroissement de charge causé
par plusieurs sièges peut arracher
les points d'ancrage ce qui
entraînerait des lésions graves oufatales.
2GHA3300LOTQ037039L

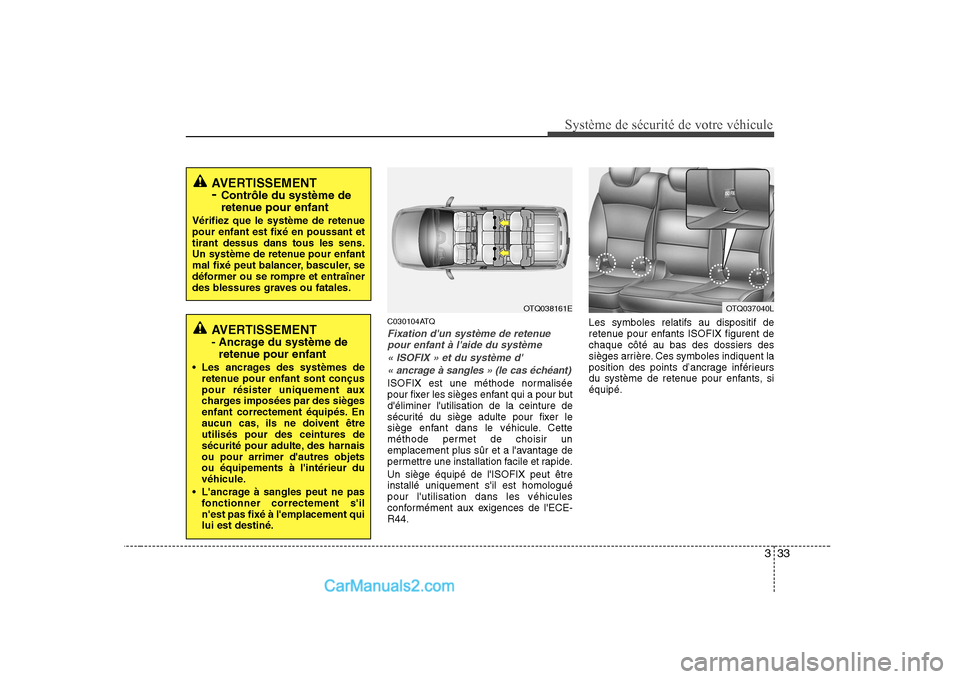

333
Système de sécurité de votre véhicule
C030104ATQ
Fixation d'un système de retenuepour enfant à l'aide du système
« ISOFIX » et du système d'« ancrage à sangles » (le cas échéant)
ISOFIX est une méthode normalisée
pour fixer les sièges enfant qui a pour butd'éliminer l'utilisation de la ceinture de
sécurité du siège adulte pour fixer le
siège enfant dans le véhicule. Cette
méthode permet de choisir un
emplacement plus sûr et a l'avantage de
permettre une installation facile et rapide. Un siège équipé de l'ISOFIX peut être installé uniquement s'il est homologuépour l'utilisation dans les véhicules
conformément aux exigences de l'ECE-R44. Les symboles relatifs au dispositif de
retenue pour enfants ISOFIX figurent dechaque côté au bas des dossiers des
sièges arrière. Ces symboles indiquent la
position des points d’ancrage inférieurs
du système de retenue pour enfants, siéquipé.
AVERTISSEMENT -
Contrôle du système de
retenue pour enfant
Vérifiez que le système de retenue pour enfant est fixé en poussant ettirant dessus dans tous les sens.
Un système de retenue pour enfant
mal fixé peut balancer, basculer, se
déformer ou se rompre et entraîner
des blessures graves ou fatales.
AVERTISSEMENT
- Ancrage du système de retenue pour enfant
Les ancrages des systèmes de retenue pour enfant sont conçus pour résister uniquement aux
charges imposées par des sièges
enfant correctement équipés. En
aucun cas, ils ne doivent êtreutilisés pour des ceintures de
sécurité pour adulte, des harnaisou pour arrimer d'autres objetsou équipements à l'intérieur du
véhicule.
L'ancrage à sangles peut ne pas fonctionner correctement s'iln'est pas fixé à l'emplacement quilui est destiné.
OTQ038161EOTQ037040L

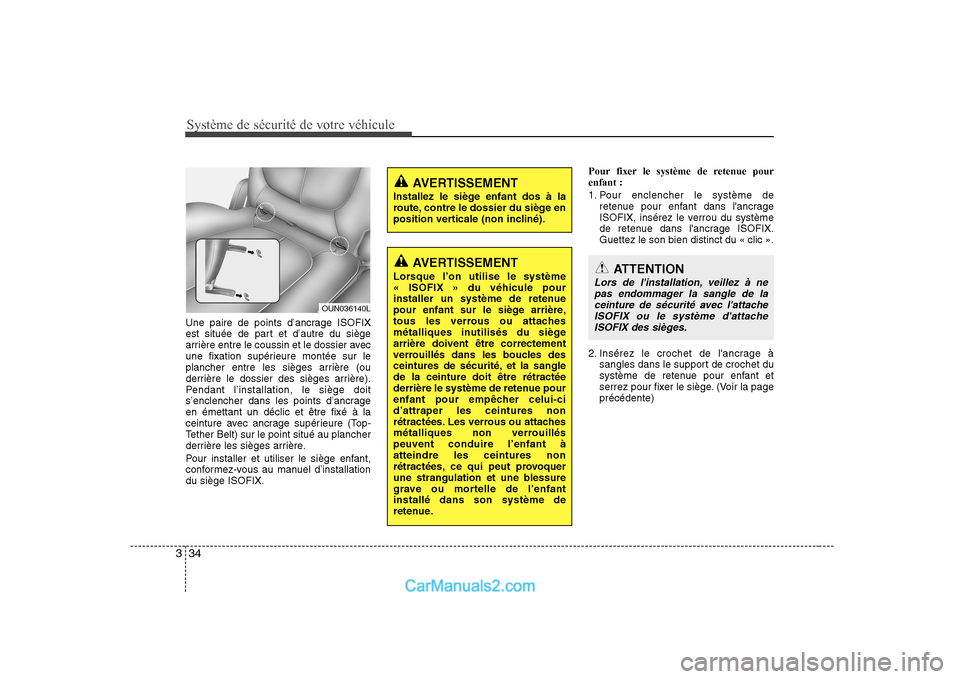

Système de sécurité de votre véhicule
34
3
Une paire de points d’ancrage ISOFIX
est située de part et d’autre du siège
arrière entre le coussin et le dossier avec
une fixation supérieure montée sur le
plancher entre les sièges arrière (ou
derrière le dossier des sièges arrière).
Pendant l’installation, le siège doit
s’enclencher dans les points d’ancrageen émettant un déclic et être fixé à la
ceinture avec ancrage supérieure (Top-
Tether Belt) sur le point situé au plancher
derrière les sièges arrière.
Pour installer et utiliser le siège enfant,
conformez-vous au manuel d’installationdu siège ISOFIX. Pour fixer le système de retenue pourenfant :
1. Pour enclencher le système de
retenue pour enfant dans l'ancrage
ISOFIX, insérez le verrou du système
de retenue dans l'ancrage ISOFIX.Guettez le son bien distinct du « clic ».
2. Insérez le crochet de l'ancrage à sangles dans le support de crochet du
système de retenue pour enfant et
serrez pour fixer le siège. (Voir la pageprécédente)
OUN036140L
AVERTISSEMENT
Installez le siège enfant dos à la
route, contre le dossier du siège en
position verticale (non incliné).
AVERTISSEMENT
Lorsque l’on utilise le système « ISOFIX » du véhicule pour
installer un système de retenue
pour enfant sur le siège arrière,
tous les verrous ou attaches
métalliques inutilisés du siègearrière doivent être correctement
verrouillés dans les boucles des
ceintures de sécurité, et la sanglede la ceinture doit être rétractée
derrière le système de retenue pour
enfant pour empêcher celui-cid’attraper les ceintures non
rétractées. Les verrous ou attaches
métalliques non verrouilléspeuvent conduire l’enfant àatteindre les ceintures non
rétractées, ce qui peut provoquer
une strangulation et une blessure
grave ou mortelle de l’enfantinstallé dans son système de
retenue.ATTENTION
Lors de l'installation, veillez à ne pas endommager la sangle de la ceinture de sécurité avec l'attacheISOFIX ou le système d'attache ISOFIX des sièges.

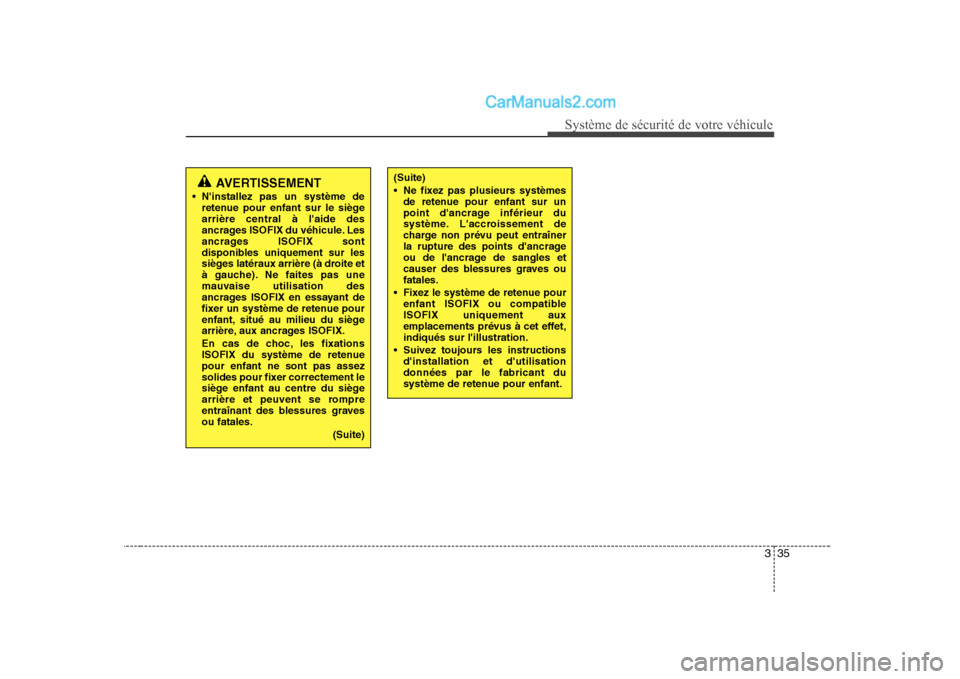

335
Système de sécurité de votre véhicule
AVERTISSEMENT
N'installez pas un système de retenue pour enfant sur le siège arrière central à l'aide des
ancrages ISOFIX du véhicule. Les
ancrages ISOFIX sont
disponibles uniquement sur les
sièges latéraux arrière (à droite et
à gauche). Ne faites pas une
mauvaise utilisation des
ancrages ISOFIX en essayant de
fixer un système de retenue pour
enfant, situé au milieu du siège
arrière, aux ancrages ISOFIX.
En cas de choc, les fixations
ISOFIX du système de retenuepour enfant ne sont pas assez
solides pour fixer correctement le
siège enfant au centre du siège
arrière et peuvent se rompre
entraînant des blessures gravesou fatales.
(Suite)(Suite)
Ne fixez pas plusieurs systèmesde retenue pour enfant sur un
point d'ancrage inférieur du
système. L'accroissement de
charge non prévu peut entraîner
la rupture des points d'ancrage
ou de l'ancrage de sangles et
causer des blessures graves oufatales.
Fixez le système de retenue pour enfant ISOFIX ou compatibleISOFIX uniquement aux
emplacements prévus à cet effet,indiqués sur l'illustration.
Suivez toujours les instructions d'installation et d'utilisationdonnées par le fabricant du
système de retenue pour enfant.

Système de sécurité de votre véhicule
36
3

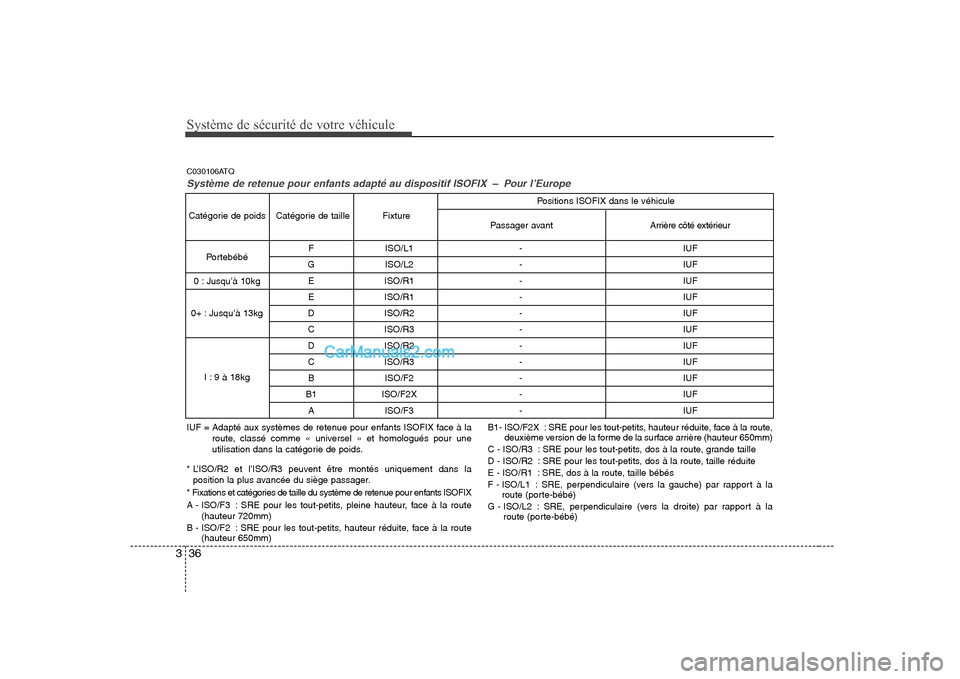

IUF = Adapté aux systèmes de retenue pour enfants ISOFIX face à la
route, classé comme « universel » et homologués pour une
utilisation dans la catégorie de poids.
* L’ISO/R2 et l’ISO/R3 peuvent être montés uniquement dans la position la plus avancée du siège passager.
* Fixations et catégories de taille du système de retenue pour enfants ISOFIX
A - ISO/F3 : SRE pour les tout-petits, pleine hauteur, face à la route (hauteur 720mm)
B - ISO/F2 : SRE pour les tout-petits, hauteur réduite, face à la route (hauteur 650mm) B1- ISO/F2X : SRE pour les tout-petits, hauteur réduite, face à la route,
deuxième version de la forme de la surface arrière (hauteur 650mm)
C - ISO/R3 : SRE pour les tout-petits, dos à la route, grande taille
D - ISO/R2 : SRE pour les tout-petits, dos à la route, taille réduite
E - ISO/R1 : SRE, dos à la route, taille bébés
F - ISO/L1 : SRE, perpendiculaire (vers la gauche) par rapport à la route (porte-bébé)
G - ISO/L2 : SRE, perpendiculaire (vers la droite) par rapport à la route (porte-bébé)
C030106ATQ
Système de retenue pour enfants adapté au dispositif ISOFIX – Pour l’Europe
F ISO/L1 -
IUF
G ISO/L2 - IUF E ISO/R1 - IUF
E ISO/R1 - IUF
D ISO/R2 - IUF
C ISO/R3 - IUF
D ISO/R2 - IUF
C ISO/R3 - IUF B ISO/F2 - IUF
B1 ISO/F2X - IUF A ISO/F3 - IUF
Arrière côté extérieur
Passager avant
Fixture
Catégorie de taille
Catégorie de poids
Portebébé
0 : Jusqu’à 10kg
0+ : Jusqu’à 13kg
I : 9 à 18kg Positions ISOFIX dans le véhicule

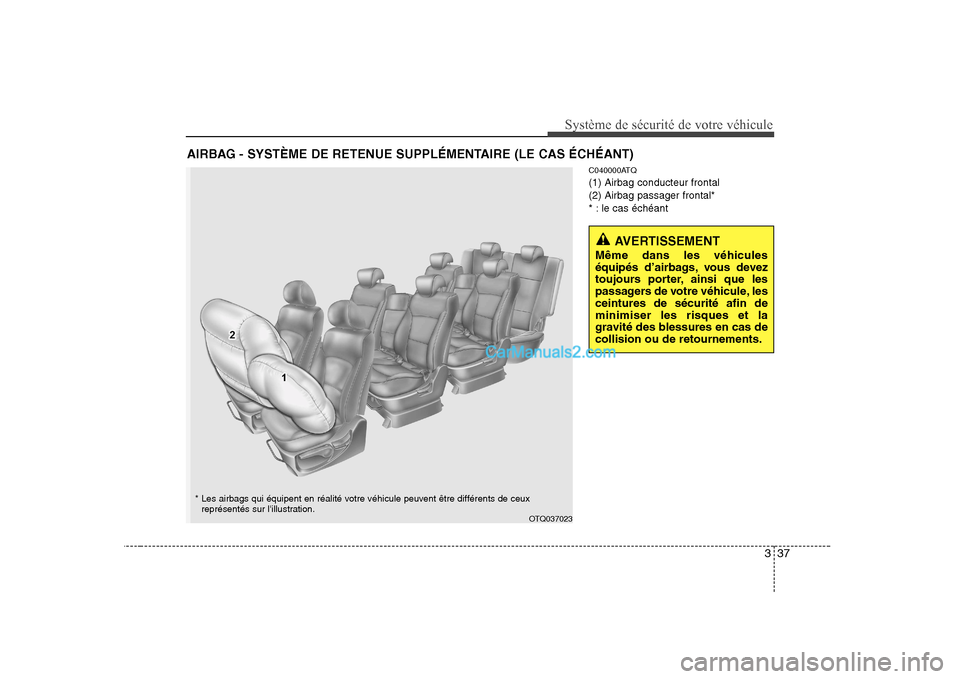

337
Système de sécurité de votre véhicule
C040000ATQ (1) Airbag conducteur frontal(2) Airbag passager frontal*
* : le cas échéant
AIRBAG - SYSTÈME DE RETENUE SUPPLÉMENTAIRE (LE CAS ÉCHÉANT)
AVERTISSEMENT
Même dans les véhicules
équipés d’airbags, vous devez
toujours porter, ainsi que les
passagers de votre véhicule, lesceintures de sécurité afin deminimiser les risques et la
gravité des blessures en cas decollision ou de retournements.
OTQ037023
* Les airbags qui équipent en réalité votre véhicule peuvent être différents de ceux
représentés sur l'illustration.

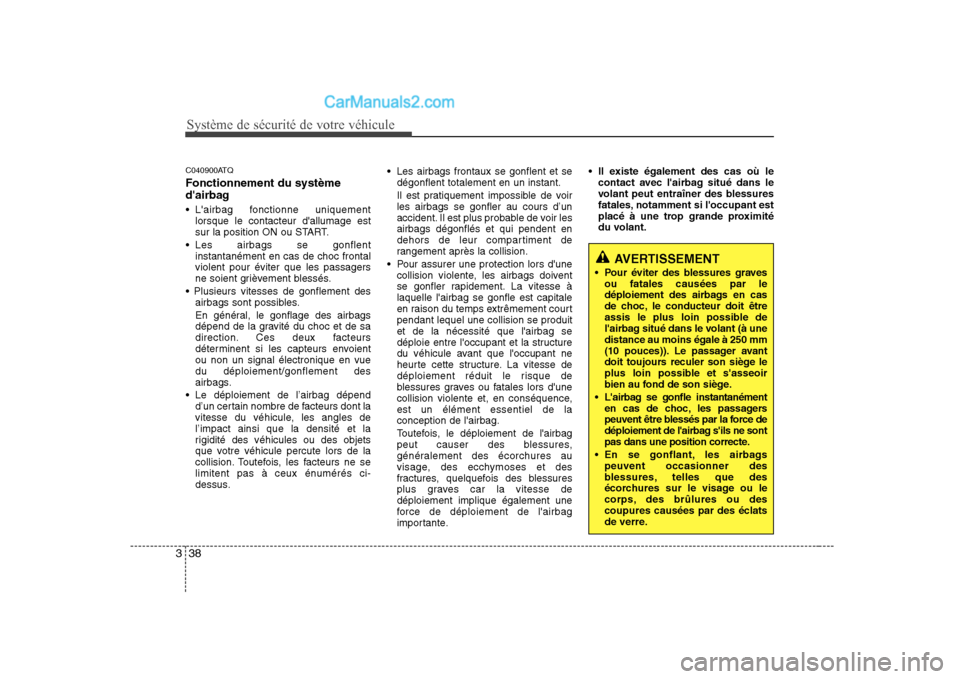

Système de sécurité de votre véhicule
38
3
C040900ATQ Fonctionnement du système
d'airbag
L'airbag fonctionne uniquement
lorsque le contacteur d'allumage est
sur la position ON ou START.
Les airbags se gonflent instantanément en cas de choc frontalviolent pour éviter que les passagers
ne soient grièvement blessés.
airbags sont possibles.
En général, le gonflage des airbags
dépend de la gravité du choc et de sa
direction. Ces deux facteurs
déterminent si les capteurs envoientou non un signal électronique en vuedu déploiement/gonflement des
airbags.
Le déploiement de l’airbag dépend d’un certain nombre de facteurs dont la
vitesse du véhicule, les angles del’impact ainsi que la densité et la
rigidité des véhicules ou des objets
que votre véhicule percute lors de la
collision. Toutefois, les facteurs ne se
limitent pas à ceux énumérés ci-
dessus. Les airbags frontaux se gonflent et se
dégonflent totalement en un instant.
Il est pratiquement impossible de voir les airbags se gonfler au cours d’un
accident. Il est plus probable de voir lesairbags dégonflés et qui pendent en
dehors de leur compartiment de
rangement après la collision.
Pour assurer une protection lors d'une collision violente, les airbags doivent
se gonfler rapidement. La vitesse àlaquelle l'airbag se gonfle est capitale
en raison du temps extrêmement courtpendant lequel une collision se produitet de la nécessité que l'airbag se
déploie entre l'occupant et la structure
du véhicule avant que l'occupant ne
heurte cette structure. La vitesse de
déploiement réduit le risque de
blessures graves ou fatales lors d'une
collision violente et, en conséquence,est un élément essentiel de laconception de l'airbag.
Toutefois, le déploiement de l'airbag
peut causer des blessures,
généralement des écorchures au
visage, des ecchymoses et des
fractures, quelquefois des blessures
plus graves car la vitesse dedéploiement implique également une
force de déploiement de l'airbag
importante. Il existe également des cas où le
contact avec l'airbag situé dans le
volant peut entraîner des blessures
fatales, notamment si l'occupant est
placé à une trop grande proximité
du volant.
AVERTISSEMENT
Pour éviter des blessures graves ou fatales causées par le
déploiement des airbags en cas
de choc, le conducteur doit être
assis le plus loin possible de
l'airbag situé dans le volant (à unedistance au moins égale à 250 mm
(10 pouces)). Le passager avant
doit toujours reculer son siège le
plus loin possible et s'asseoir
bien au fond de son siège.
L'airbag se gonfle instantanément en cas de choc, les passagers
peuvent être blessés par la force de
déploiement de l'airbag s'ils ne sont
pas dans une position correcte.
En se gonflant, les airbags peuvent occasionner des
blessures, telles que des
écorchures sur le visage ou le
corps, des brûlures ou des
coupures causées par des éclats
de verre.

339

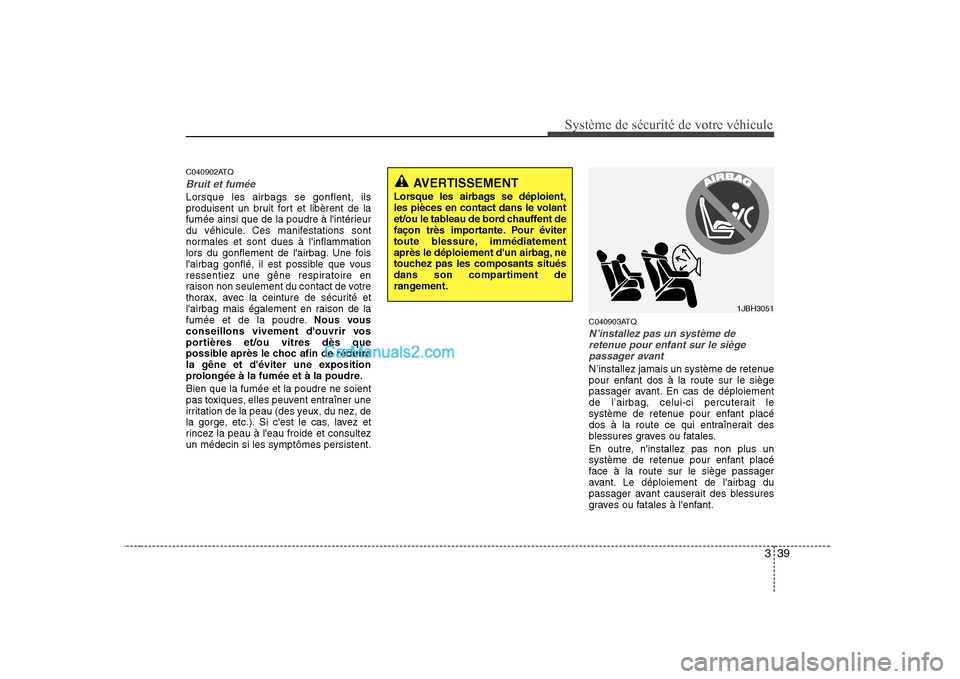

Système de sécurité de votre véhicule
C040902ATQ
Bruit et fumée
Lorsque les airbags se gonflent, ils
produisent un bruit fort et libèrent de la
fumée ainsi que de la poudre à l'intérieur
du véhicule. Ces manifestations sont
normales et sont dues à l'inflammation
lors du gonflement de l'airbag. Une fois
l'airbag gonflé, il est possible que vous
ressentiez une gêne respiratoire en
raison non seulement du contact de votre
thorax, avec la ceinture de sécurité et
l'airbag mais également en raison de la
fumée et de la poudre.Nous vous
conseillons vivement d'ouvrir vos
portières et/ou vitres dès que
possible après le choc afin de réduire
la gêne et d'éviter une exposition
prolongée à la fumée et à la poudre. Bien que la fumée et la poudre ne soient
pas toxiques, elles peuvent entraîner une
irritation de la peau (des yeux, du nez, de
la gorge, etc.). Si c'est le cas, lavez et
rincez la peau à l'eau froide et consultezun médecin si les symptômes persistent. C040903ATQ
N’installez pas un système de
retenue pour enfant sur le siège passager avant
N’installez jamais un système de retenue
pour enfant dos à la route sur le siège
passager avant. En cas de déploiement
de l’airbag, celui-ci percuterait le
système de retenue pour enfant placé
dos à la route ce qui entraînerait des
blessures graves ou fatales.
En outre, n'installez pas non plus un
système de retenue pour enfant placé
face à la route sur le siège passager
avant. Le déploiement de l'airbag du
passager avant causerait des blessures
graves ou fatales à l'enfant.
1JBH3051
AVERTISSEMENT
Lorsque les airbags se déploient,
les pièces en contact dans le volant
et/ou le tableau de bord chauffent de
façon très importante. Pour éviter
toute blessure, immédiatement
après le déploiement d'un airbag, ne
touchez pas les composants situés
dans son compartiment de
rangement.

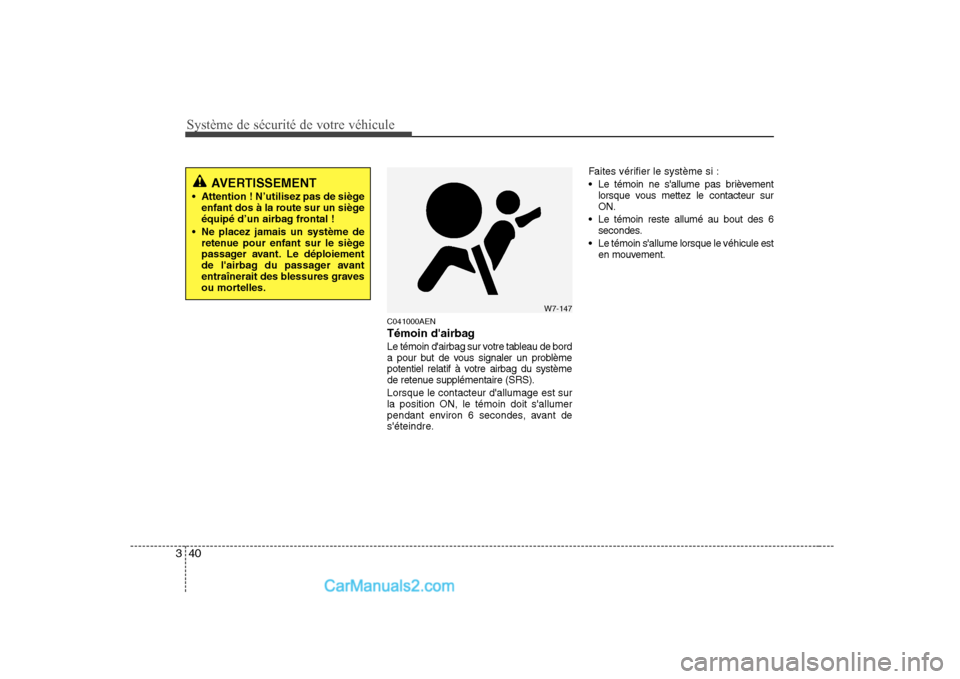

Système de sécurité de votre véhicule
40
3
C041000AEN
Témoin d'airbag
Le témoin d'airbag sur votre tableau de bord
a pour but de vous signaler un problème
potentiel relatif à votre airbag du système
de retenue supplémentaire (SRS). Lorsque le contacteur d'allumage est sur la position ON, le témoin doit s'allumer
pendant environ 6 secondes, avant de
s'éteindre. Faites vérifier le système si :
Le témoin ne s'allume pas brièvement
lorsque vous mettez le contacteur sur ON.
Le témoin reste allumé au bout des 6 secondes.
Le témoin s'allume lorsque le véhicule est en mouvement.
AVERTISSEMENT
Attention ! N’utilisez pas de siège enfant dos à la route sur un siège
équipé d’un airbag frontal !
Ne placez jamais un système de retenue pour enfant sur le siège
passager avant. Le déploiement
de l'airbag du passager avant
entraînerait des blessures graves
ou mortelles.
W7-147
