Page 151 of 380

Ausstattung Ihres Fahrzeugs
76
4

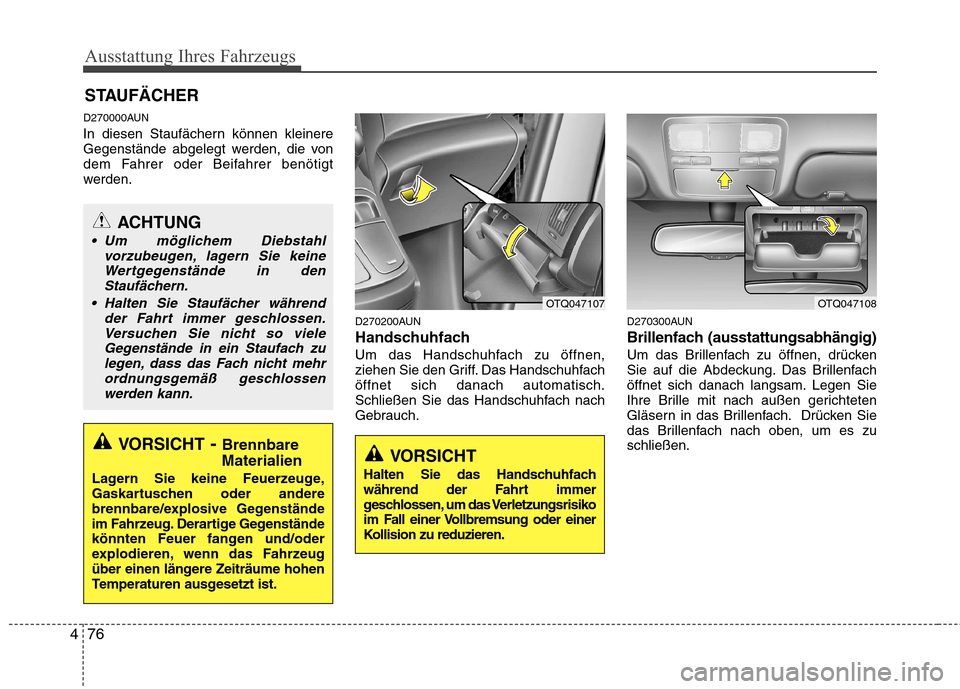

D270000AUN
In diesen Staufächern können kleinere
Gegenstände abgelegt werden, die von
dem Fahrer oder Beifahrer benötigt
werden.
D270200AUN
Handschuhfach
Um das Handschuhfach zu öffnen,
ziehen Sie den Griff. Das Handschuhfachöffnet sich danach automatisch.
Schließen Sie das Handschuhfach nach
Gebrauch.D270300AUN
Brillenfach (ausstattungsabhängig)
Um das Brillenfach zu öffnen, drücken
Sie auf die Abdeckung. Das Brillenfach
öffnet sich danach langsam. Legen Sie
Ihre Brille mit nach außen gerichteten
Gläsern in das Brillenfach. Drücken Sie
das Brillenfach nach oben, um es zuschließen.
STAUFÄCHER
VORSICHT
- Brennbare
Materialien
Lagern Sie keine Feuerzeuge,
Gaskartuschen oder andere
brennbare/explosive Gegenstände
im Fahrzeug. Derartige Gegenstände
könnten Feuer fangen und/oder
explodieren, wenn das Fahrzeug
über einen längere Zeiträume hohen
Temperaturen ausgesetzt ist.
ACHTUNG
Um möglichem Diebstahl vorzubeugen, lagern Sie keine
Wertgegenstände in denStaufächern.
Halten Sie Staufächer während der Fahrt immer geschlossen.Versuchen Sie nicht so viele
Gegenstände in ein Staufach zulegen, dass das Fach nicht mehr ordnungsgemäß geschlossenwerden kann.
VORSICHT
Halten Sie das Handschuhfach
während der Fahrt immer
geschlossen, um das Verletzungsrisiko
im Fall einer Vollbremsung oder einer
Kollision zu reduzieren.
OTQ047107OTQ047108
Page 152 of 380

477
Ausstattung Ihres Fahrzeugs

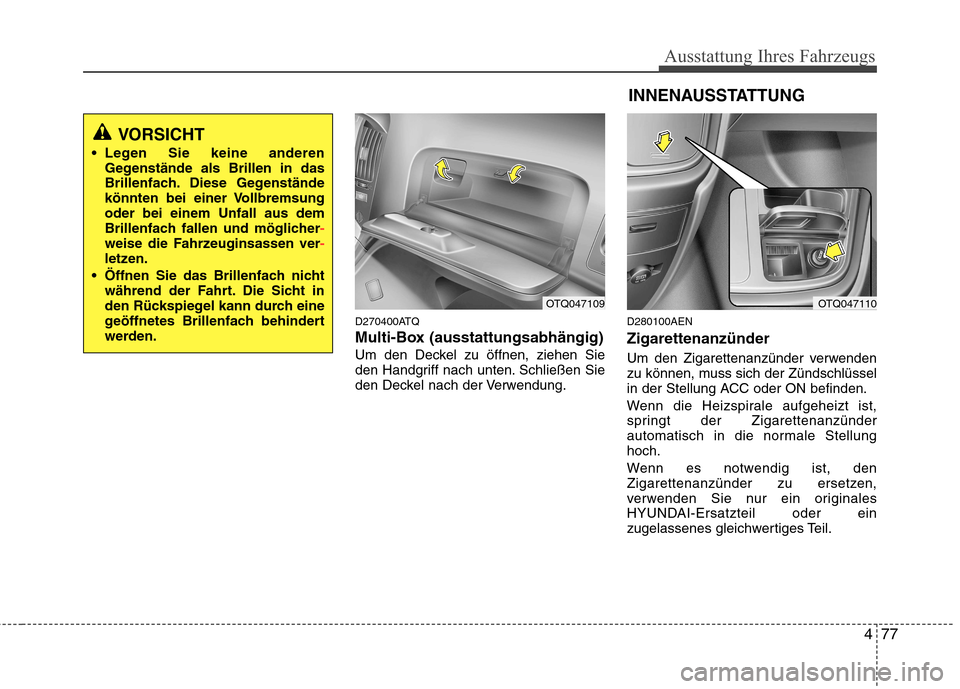

D270400ATQ
Multi-Box (ausstattungsabhängig)
Um den Deckel zu öffnen, ziehen Sie
den Handgriff nach unten. Schließen Sie
den Deckel nach der Verwendung.D280100AEN Zigarettenanzünder
Um den Zigarettenanzünder verwenden
zu können, muss sich der Zündschlüssel
in der Stellung ACC oder ON befinden.
Wenn die Heizspirale aufgeheizt ist,
springt der Zigarettenanzünder
automatisch in die normale Stellunghoch.
Wenn es notwendig ist, den
Zigarettenanzünder zu ersetzen,
verwenden Sie nur ein originales
HYUNDAI-Ersatzteil oder ein
zugelassenes gleichwertiges Teil.
VORSICHT
Legen Sie keine anderen Gegenstände als Brillen in das
Brillenfach. Diese Gegenstände
könnten bei einer Vollbremsungoder bei einem Unfall aus dem
Brillenfach fallen und möglicher
-weise die Fahrzeuginsassen ver-letzen.
Öffnen Sie das Brillenfach nicht während der Fahrt. Die Sicht in
den Rückspiegel kann durch eine
geöffnetes Brillenfach behindert
werden.
OTQ047109 INNENAUSSTATTUNGOTQ047110

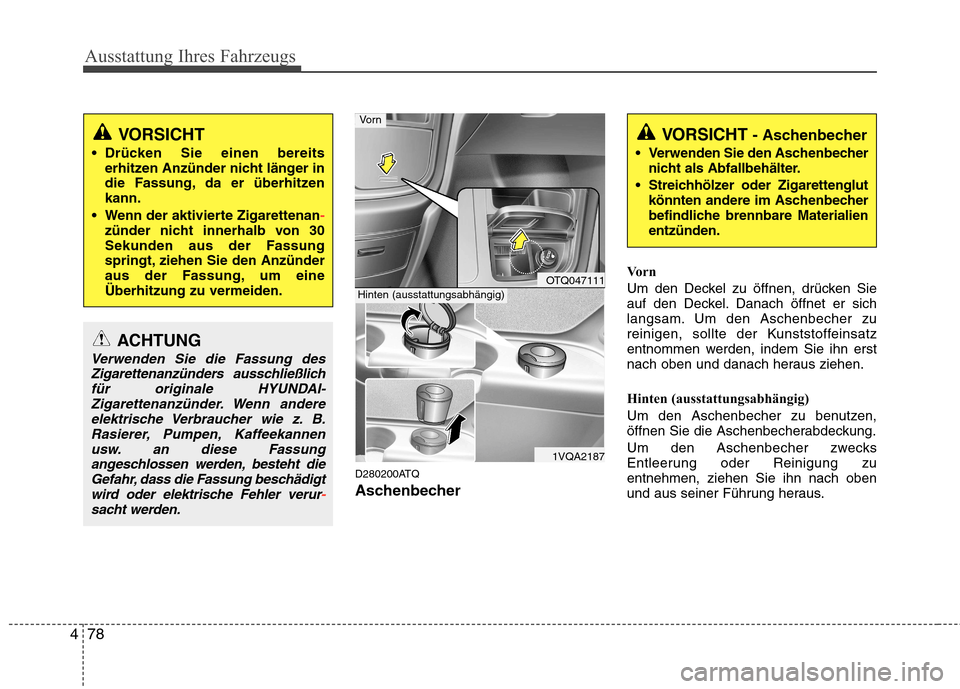

Page 153 of 380

Ausstattung Ihres Fahrzeugs
78
4
D280200ATQ
Aschenbecher Vorn
Um den Deckel zu öffnen, drücken Sie
auf den Deckel. Danach öffnet er sich
langsam. Um den Aschenbecher zu
reinigen, sollte der Kunststoffeinsatz
entnommen werden, indem Sie ihn erst
nach oben und danach heraus ziehen.
Hinten (ausstattungsabhängig)
Um den Aschenbecher zu benutzen,
öffnen Sie die Aschenbecherabdeckung.
Um den Aschenbecher zwecks
Entleerung oder Reinigung zuentnehmen, ziehen Sie ihn nach oben
und aus seiner Führung heraus.
ACHTUNG
Verwenden Sie die Fassung des
Zigarettenanzünders ausschließlich für originale HYUNDAI-Zigarettenanzünder. Wenn andereelektrische Verbraucher wie z. B.
Rasierer, Pumpen, Kaffeekannenusw. an diese Fassungangeschlossen werden, besteht dieGefahr, dass die Fassung beschädigt
wird oder elektrische Fehler verur
-sacht werden.
VORSICHT
Drücken Sie einen bereits erhitzen Anzünder nicht länger in
die Fassung, da er überhitzenkann.
Wenn der aktivierte Zigarettenan
-zünder nicht innerhalb von 30
Sekunden aus der Fassung
springt, ziehen Sie den Anzünder
aus der Fassung, um eineÜberhitzung zu vermeiden.
VORSICHT - Aschenbecher
Verwenden Sie den Aschenbecher nicht als Abfallbehälter.
Streichhölzer oder Zigarettenglut könnten andere im Aschenbecher
befindliche brennbare Materialienentzünden.
OTQ047111
1VQA2187
Hinten (ausstattungsabhängig)
Vo r n
Page 154 of 380

479
Ausstattung Ihres Fahrzeugs

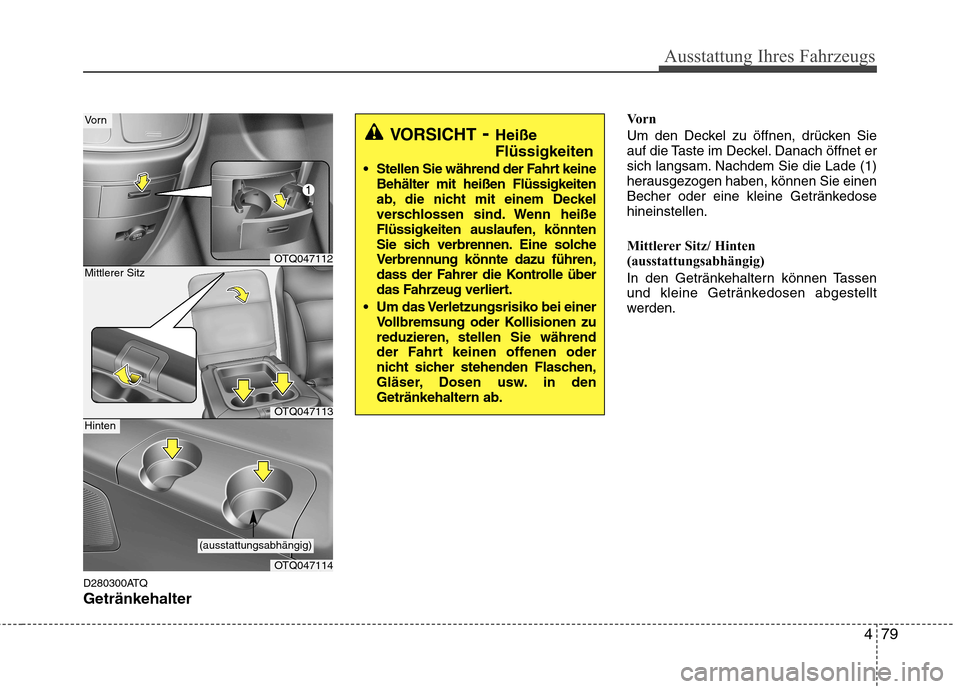

D280300ATQ GetränkehalterVorn
Um den Deckel zu öffnen, drücken Sie
auf die Taste im Deckel. Danach öffnet er
sich langsam. Nachdem Sie die Lade (1)
herausgezogen haben, können Sie einen
Becher oder eine kleine Getränkedosehineinstellen.
Mittlerer Sitz/ Hinten
(ausstattungsabhängig)
In den Getränkehaltern können Tassen
und kleine Getränkedosen abgestellt
werden.
OTQ047112
OTQ047113
Vo r n
Mittlerer Sitz
OTQ047114
Hinten
(ausstattungsabhängig)
VORSICHT
- Heiße Flüssigkeiten
Stellen Sie während der Fahrt keine Behälter mit heißen Flüssigkeiten
ab, die nicht mit einem Deckel
verschlossen sind. Wenn heiße
Flüssigkeiten auslaufen, könnten
Sie sich verbrennen. Eine solche
Verbrennung könnte dazu führen,
dass der Fahrer die Kontrolle über
das Fahrzeug verliert.
Um das Verletzungsrisiko bei einer Vollbremsung oder Kollisionen zu
reduzieren, stellen Sie während
der Fahrt keinen offenen oder
nicht sicher stehenden Flaschen,
Gläser, Dosen usw. in denGetränkehaltern ab.

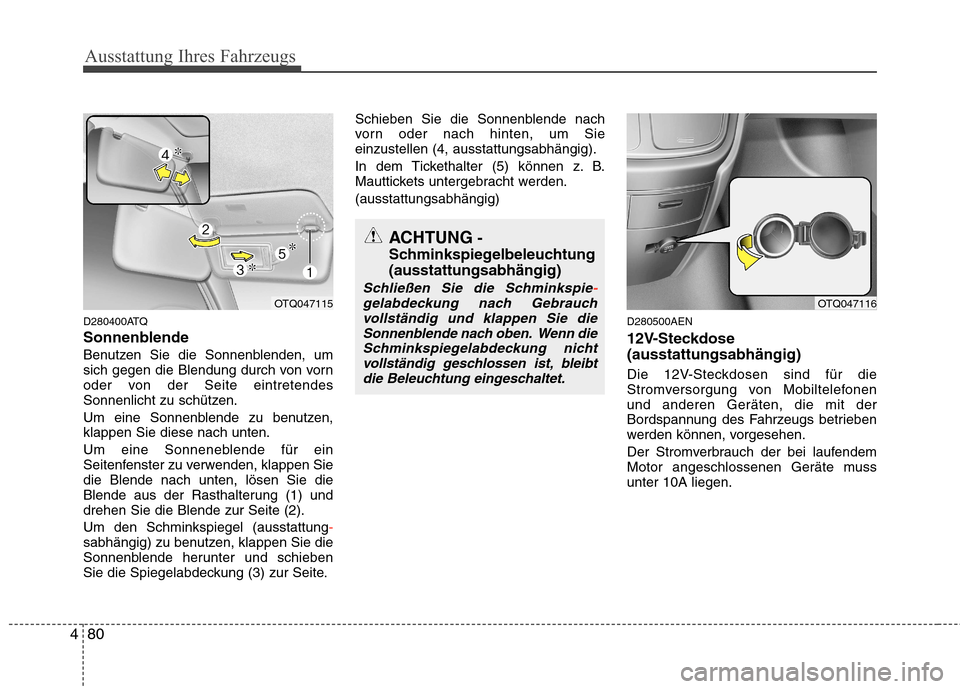

Page 155 of 380

Ausstattung Ihres Fahrzeugs
80
4
D280400ATQ
Sonnenblende
Benutzen Sie die Sonnenblenden, um
sich gegen die Blendung durch von vorn
oder von der Seite eintretendes
Sonnenlicht zu schützen.
Um eine Sonnenblende zu benutzen, klappen Sie diese nach unten.
Um eine Sonneneblende für ein
Seitenfenster zu verwenden, klappen Siedie Blende nach unten, lösen Sie die
Blende aus der Rasthalterung (1) unddrehen Sie die Blende zur Seite (2). Um den Schminkspiegel (ausstattung
-sabhängig) zu benutzen, klappen Sie die
Sonnenblende herunter und schieben
Sie die Spiegelabdeckung (3) zur Seite. Schieben Sie die Sonnenblende nach
vorn oder nach hinten, um Sieeinzustellen (4, ausstattungsabhängig).
In dem Tickethalter (5) können z. B.
Mauttickets untergebracht werden. (ausstattungsabhängig)
D280500AEN
12V-Steckdose (ausstattungsabhängig)
Die 12V-Steckdosen sind für die
Stromversorgung von Mobiltelefonenund anderen Geräten, die mit der
Bordspannung des Fahrzeugs betrieben
werden können, vorgesehen.
Der Stromverbrauch der bei laufendem
Motor angeschlossenen Geräte mussunter 10A liegen.
OTQ047115
ACHTUNG-
Schminkspiegelbeleuchtung (ausstattungsabhängig)
Schließen Sie die Schminkspie-gelabdeckung nach Gebrauch vollständig und klappen Sie die
Sonnenblende nach oben. Wenn dieSchminkspiegelabdeckung nicht vollständig geschlossen ist, bleibtdie Beleuchtung eingeschaltet.OTQ047116
Page 156 of 380

481
Ausstattung Ihres Fahrzeugs

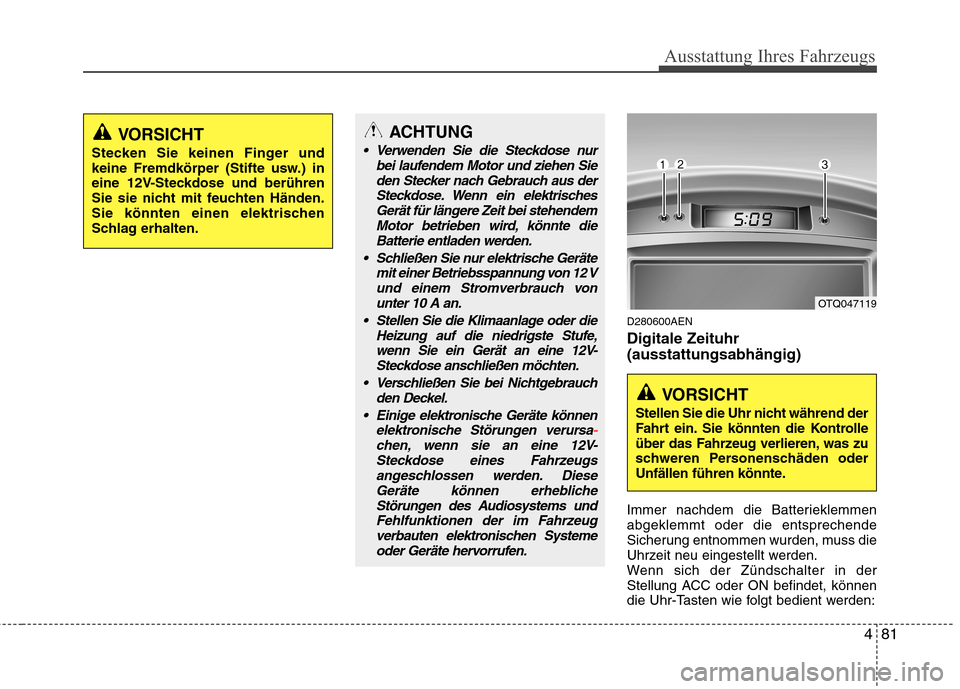

D280600AEN Digitale Zeituhr (ausstattungsabhängig)
Immer nachdem die Batterieklemmen abgeklemmt oder die entsprechende
Sicherung entnommen wurden, muss die
Uhrzeit neu eingestellt werden.
Wenn sich der Zündschalter in der
Stellung ACC oder ON befindet, können
die Uhr-Tasten wie folgt bedient werden:
ACHTUNG
Verwenden Sie die Steckdose nurbei laufendem Motor und ziehen Sie
den Stecker nach Gebrauch aus derSteckdose. Wenn ein elektrischesGerät für längere Zeit bei stehendem Motor betrieben wird, könnte die
Batterie entladen werden.
Schließen Sie nur elektrische Geräte mit einer Betriebsspannung von 12 Vund einem Stromverbrauch von
unter 10 A an.
Stellen Sie die Klimaanlage oder die Heizung auf die niedrigste Stufe,wenn Sie ein Gerät an eine 12V-Steckdose anschließen möchten.
Verschließen Sie bei Nichtgebrauch den Deckel.
Einige elektronische Geräte können elektronische Störungen verursa
-chen, wenn sie an eine 12V-Steckdose eines Fahrzeugsangeschlossen werden. Diese
Geräte können erhebliche Störungen des Audiosystems undFehlfunktionen der im Fahrzeug
verbauten elektronischen Systemeoder Geräte hervorrufen.
OTQ047119
VORSICHT
Stellen Sie die Uhr nicht während der
Fahrt ein. Sie könnten die Kontrolle
über das Fahrzeug verlieren, was zu
schweren Personenschäden oder
Unfällen führen könnte.
VORSICHT
Stecken Sie keinen Finger und
keine Fremdkörper (Stifte usw.) in
eine 12V-Steckdose und berühren
Sie sie nicht mit feuchten Händen.
Sie könnten einen elektrischen
Schlag erhalten.
Page 157 of 380

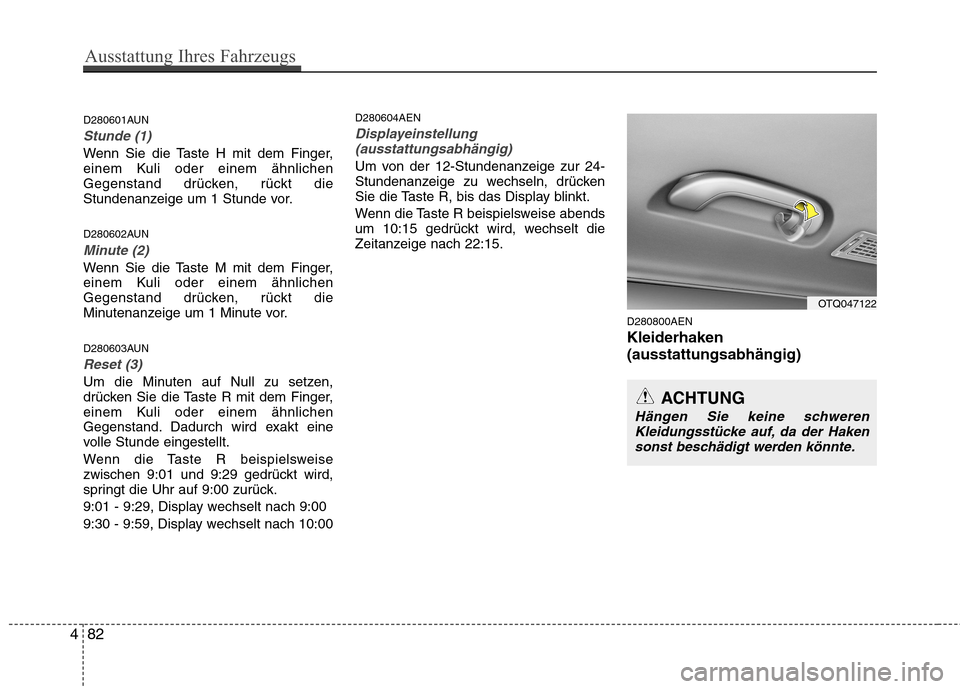

D280601AUN
Stunde (1)
Wenn Sie die Taste H mit dem Finger,
einem Kuli oder einem ähnlichen
Gegenstand drücken, rückt die
Stundenanzeige um 1 Stunde vor.
D280602AUN
Minute (2)
Wenn Sie die Taste M mit dem Finger,
einem Kuli oder einem ähnlichen
Gegenstand drücken, rückt die
Minutenanzeige um 1 Minute vor.
D280603AUN
Reset (3)
Um die Minuten auf Null zu setzen,
drücken Sie die Taste R mit dem Finger,
einem Kuli oder einem ähnlichen
Gegenstand. Dadurch wird exakt eine
volle Stunde eingestellt.
Wenn die Taste R beispielsweise
zwischen 9:01 und 9:29 gedrückt wird,
springt die Uhr auf 9:00 zurück.
9:01 - 9:29, Display wechselt nach 9:00
9:30 - 9:59, Display wechselt nach 10:00D280604AEN
Displayeinstellung
(ausstattungsabhängig)
Um von der 12-Stundenanzeige zur 24-
Stundenanzeige zu wechseln, drücken
Sie die Taste R, bis das Display blinkt.
Wenn die Taste R beispielsweise abends
um 10:15 gedrückt wird, wechselt die
Zeitanzeige nach 22:15.
D280800AEN Kleiderhaken(ausstattungsabhängig)
482
Ausstattung Ihres Fahrzeugs
OTQ047122
ACHTUNG
Hängen Sie keine schwerenKleidungsstücke auf, da der Hakensonst beschädigt werden könnte.
Page 158 of 380

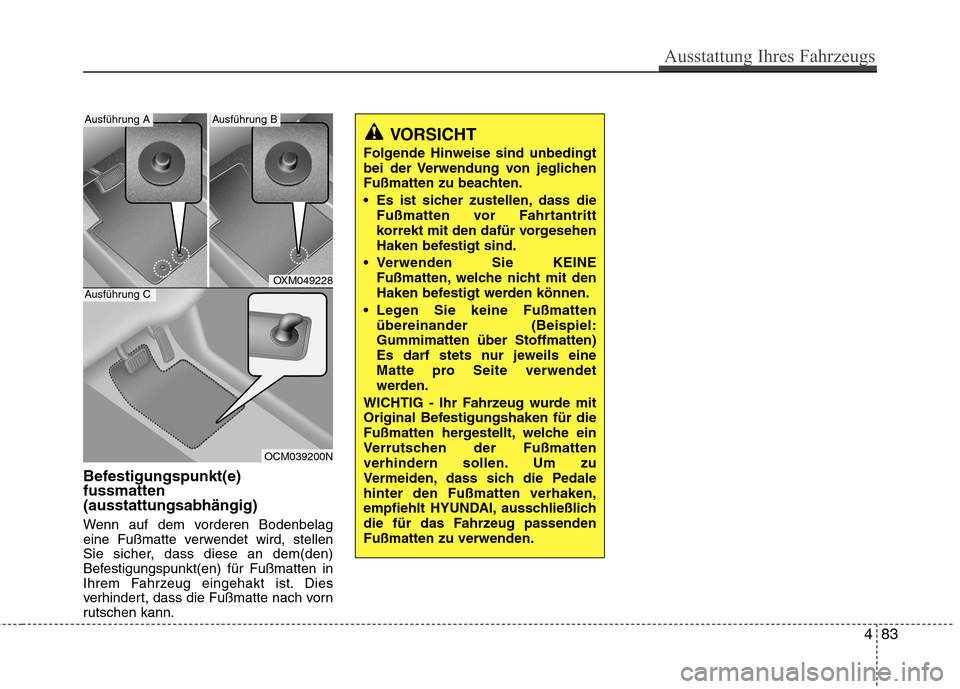

Befestigungspunkt(e) fussmatten(ausstattungsabhängig)
Wenn auf dem vorderen Bodenbelag
eine Fußmatte verwendet wird, stellen
Sie sicher, dass diese an dem(den)
Befestigungspunkt(en) für Fußmatten in
Ihrem Fahrzeug eingehakt ist. Dies
verhindert, dass die Fußmatte nach vorn
rutschen kann.
Ausstattung Ihres Fahrzeugs
83
4
OXM049228
OCM039200N
Ausführung AAusführung B
Ausführung C
VORSICHT
Folgende Hinweise sind unbedingt
bei der Verwendung von jeglichen
Fußmatten zu beachten.
Es ist sicher zustellen, dass die Fußmatten vor Fahrtantritt
korrekt mit den dafür vorgesehen
Haken befestigt sind.
Verwenden Sie KEINE Fußmatten, welche nicht mit den
Haken befestigt werden können.
Legen Sie keine Fußmatten übereinander (Beispiel:Gummimatten über Stoffmatten)
Es darf stets nur jeweils eine
Matte pro Seite verwendet
werden.
WICHTIG - Ihr Fahrzeug wurde mit
Original Befestigungshaken für die
Fußmatten hergestellt, welche ein
Verrutschen der Fußmatten
verhindern sollen. Um zu
Vermeiden, dass sich die Pedalehinter den Fußmatten verhaken,
empfiehlt HYUNDAI, ausschließlich
die für das Fahrzeug passendenFußmatten zu verwenden.
Page 159 of 380

Ausstattung Ihres Fahrzeugs
84
4
✽✽

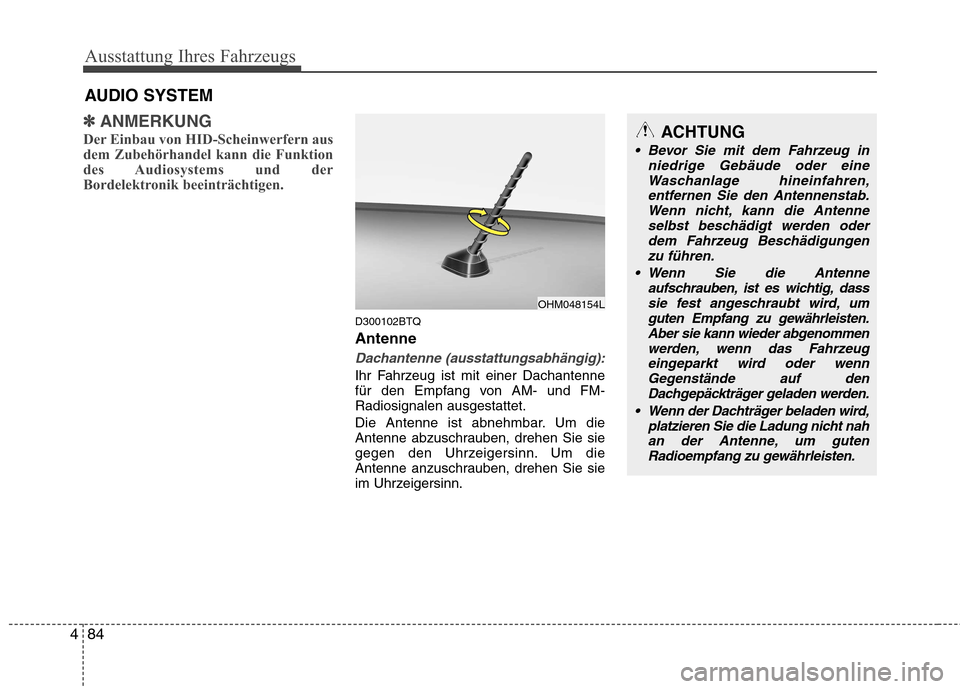

ANMERKUNG
Der Einbau von HID-Scheinwerfern aus
dem Zubehörhandel kann die Funktion
des Audiosystems und der
Bordelektronik beeinträchtigen.
D300102BTQ Antenne
Dachantenne (ausstattungsabhängig):
Ihr Fahrzeug ist mit einer Dachantenne
für den Empfang von AM- und FM-Radiosignalen ausgestattet.
Die Antenne ist abnehmbar. Um die
Antenne abzuschrauben, drehen Sie sie
gegen den Uhrzeigersinn. Um die
Antenne anzuschrauben, drehen Sie sie
im Uhrzeigersinn.
AUDIO SYSTEM
ACHTUNG
Bevor Sie mit dem Fahrzeug in
niedrige Gebäude oder eine
Waschanlage hineinfahren, entfernen Sie den Antennenstab.Wenn nicht, kann die Antenneselbst beschädigt werden oder
dem Fahrzeug Beschädigungenzu führen.
Wenn Sie die Antenne aufschrauben, ist es wichtig, dass
sie fest angeschraubt wird, um guten Empfang zu gewährleisten.Aber sie kann wieder abgenommen werden, wenn das Fahrzeug
eingeparkt wird oder wennGegenstände auf den Dachgepäckträger geladen werden.
Wenn der Dachträger beladen wird, platzieren Sie die Ladung nicht nah
an der Antenne, um gutenRadioempfang zu gewährleisten.
OHM048154L
Page 160 of 380

485
Ausstattung Ihres Fahrzeugs

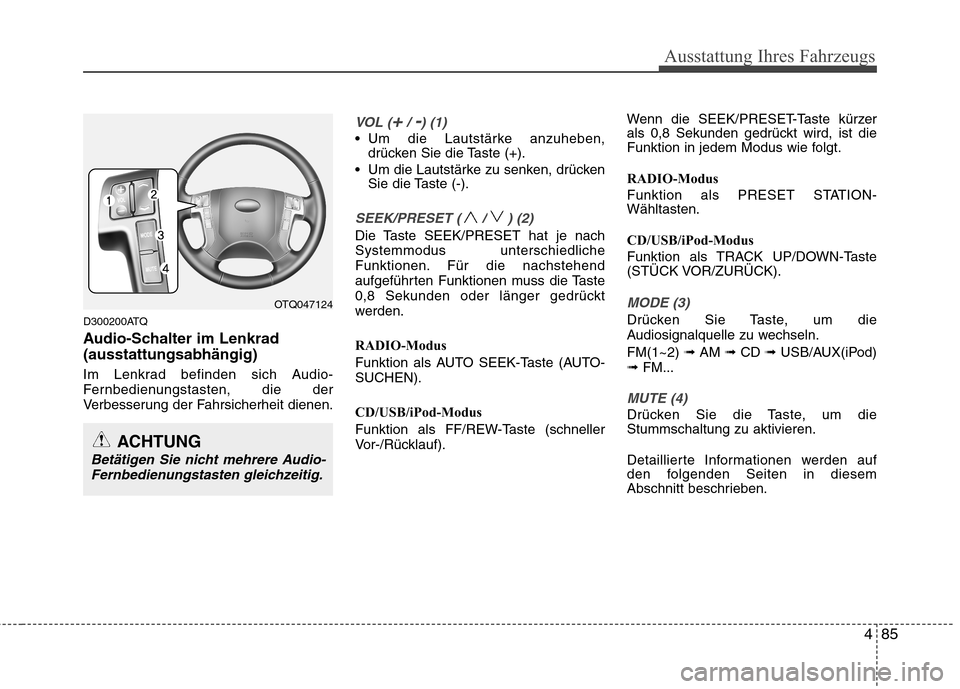

D300200ATQ
Audio-Schalter im Lenkrad (ausstattungsabhängig)
Im Lenkrad befinden sich Audio-
Fernbedienungstasten, die der
Verbesserung der Fahrsicherheit dienen.
VOL (+/ -) (1)
Um die Lautstärke anzuheben,drücken Sie die Taste (+).
Um die Lautstärke zu senken, drücken Sie die Taste (-).
SEEK/PRESET ( / ) (2)
Die Taste SEEK/PRESET hat je nach Systemmodus unterschiedliche
Funktionen. Für die nachstehend
aufgeführten Funktionen muss die Taste
0,8 Sekunden oder länger gedrückt
werden.
RADIO-Modus
Funktion als AUTO SEEK-Taste (AUTO- SUCHEN).
CD/USB/iPod-Modus
Funktion als FF/REW-Taste (schneller
Vor-/Rücklauf). Wenn die SEEK/PRESET-Taste kürzer
als 0,8 Sekunden gedrückt wird, ist die
Funktion in jedem Modus wie folgt.
RADIO-Modus
Funktion als PRESET STATION- Wähltasten.
CD/USB/iPod-Modus
Funktion als TRACK UP/DOWN-Taste
(STÜCK VOR/ZURÜCK).
MODE (3)
Drücken Sie Taste, um die
Audiosignalquelle zu wechseln. FM(1~2)
➟ AM ➟ CD ➟ USB/AUX(iPod)
➟ FM...
MUTE (4)
Drücken Sie die Taste, um die Stummschaltung zu aktivieren.
Detaillierte Informationen werden auf
den folgenden Seiten in diesem
Abschnitt beschrieben.
OTQ047124
ACHTUNG
Betätigen Sie nicht mehrere Audio-
Fernbedienungstasten gleichzeitig.
