Pannenhilfe
22 6

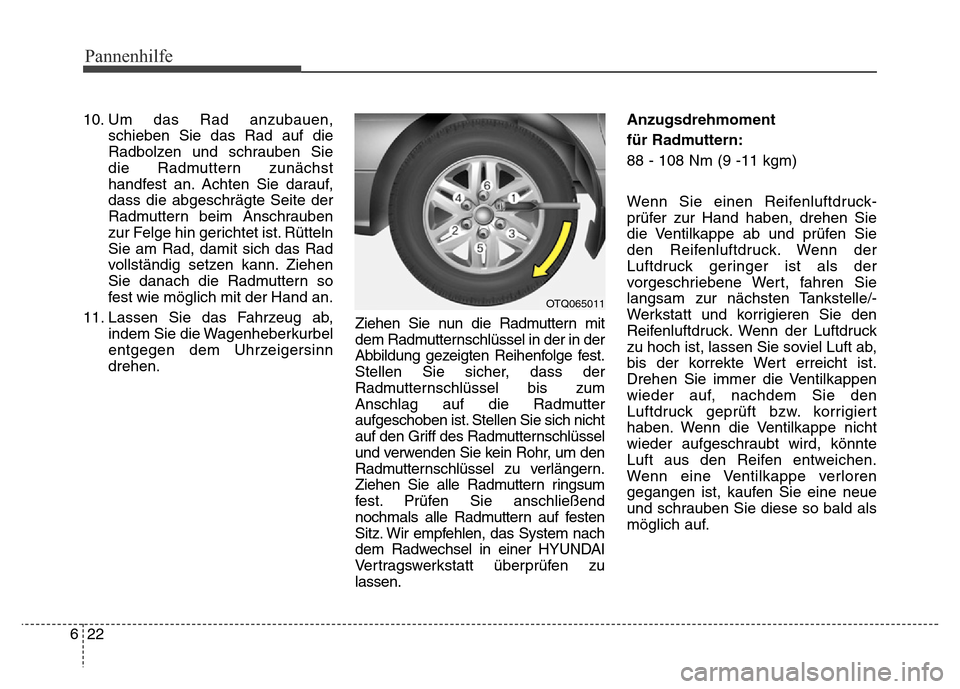

10. Um das Rad anzubauen,
schieben Sie das Rad auf die
Radbolzen und schrauben Sie
die Radmuttern zunächst
handfest an. Achten Sie darauf,
dass die abgeschrägte Seite der
Radmuttern beim Anschrauben
zur Felge hin gerichtet ist. Rütteln
Sie am Rad, damit sich das Rad
vollständig setzen kann. Ziehen
Sie danach die Radmuttern so
fest wie möglich mit der Hand an.
11. Lassen Sie das Fahrzeug ab,
indem Sie die Wagenheberkurbel
entgegen dem Uhrzeigersinn
drehen.Ziehen Sie nun die Radmuttern mit
dem Radmutternschlüssel in der in der
Abbildung gezeigten Reihenfolge fest.
Stellen Sie sicher, dass der
Radmutternschlüssel bis zum
Anschlag auf die Radmutter
aufgeschoben ist. Stellen Sie sich nicht
auf den Griff des Radmutternschlüssel
und verwenden Sie kein Rohr, um den
Radmutternschlüssel zu verlängern.
Ziehen Sie alle Radmuttern ringsum
fest. Prüfen Sie anschließend
nochmals alle Radmuttern auf festen
Sitz. Wir empfehlen, das System nach
dem Radwechsel in einer HYUNDAI
Vertragswerkstatt überprüfen zu
lassen.Anzugsdrehmoment
für Radmuttern:
88 - 108 Nm (9 -11 kgm)
Wenn Sie einen Reifenluftdruck-
prüfer zur Hand haben, drehen Sie
die Ventilkappe ab und prüfen Sie
den Reifenluftdruck. Wenn der
Luftdruck geringer ist als der
vorgeschriebene Wert, fahren Sie
langsam zur nächsten Tankstelle/-
Werkstatt und korrigieren Sie den
Reifenluftdruck. Wenn der Luftdruck
zu hoch ist, lassen Sie soviel Luft ab,
bis der korrekte Wert erreicht ist.
Drehen Sie immer die Ventilkappen
wieder auf, nachdem Sie den
Luftdruck geprüft bzw. korrigiert
haben. Wenn die Ventilkappe nicht
wieder aufgeschraubt wird, könnte
Luft aus den Reifen entweichen.
Wenn eine Ventilkappe verloren
gegangen ist, kaufen Sie eine neue
und schrauben Sie diese so bald als
möglich auf.
OTQ065011

623
Pannenhilfe

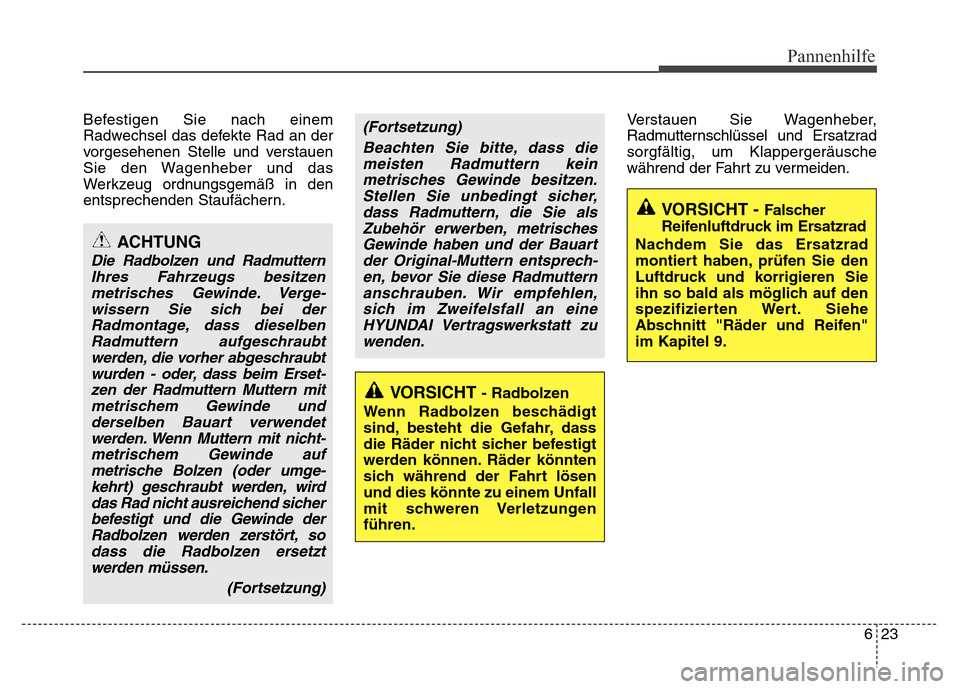

Befestigen Sie nach einem
Radwechsel das defekte Rad an der
vorgesehenen Stelle und verstauen
Sie den Wagenheber und das
Werkzeug ordnungsgemäß in den
entsprechenden Staufächern.Verstauen Sie Wagenheber,
Radmutternschlüssel und Ersatzrad
sorgfältig, um Klappergeräusche
während der Fahrt zu vermeiden.
ACHTUNG
Die Radbolzen und Radmuttern
Ihres Fahrzeugs besitzen
metrisches Gewinde. Verge
-
wissern Sie sich bei der
Radmontage, dass dieselben
Radmuttern aufgeschraubt
werden, die vorher abgeschraubt
wurden - oder, dass beim Erset
-
zen der Radmuttern Muttern mit
metrischem Gewinde und
derselben Bauart verwendet
werden. Wenn Muttern mit nicht-
metrischem Gewinde auf
metrische Bolzen (oder umge
-
kehrt) geschraubt werden, wird
das Rad nicht ausreichend sicher
befestigt und die Gewinde der
Radbolzen werden zerstört, so
dass die Radbolzen ersetzt
werden müssen.
(Fortsetzung)
(Fortsetzung)
Beachten Sie bitte, dass die
meisten Radmuttern kein
metrisches Gewinde besitzen.
Stellen Sie unbedingt sicher,
dass Radmuttern, die Sie als
Zubehör erwerben, metrisches
Gewinde haben und der Bauart
der Original-Muttern entsprech
-
en, bevor Sie diese Radmuttern
ansc
hrauben. Wir empfehlen,
sich im Zweifelsfall an eine
HYUNDAI Vertragswerkstatt zu
wenden.
VORSICHT - Radbolzen
Wenn Radbolzen beschädigt
sind, besteht die Gefahr, dass
die Räder nicht sicher befestigt
werden können. Räder könnten
sich während der Fahrt lösen
und dies könnte zu einem Unfall
mit schweren Verletzungen
führen.
VORSICHT - Falscher
Reifenluftdruck im Ersatzrad
Nachdem Sie das Ersatzrad
montiert haben, prüfen Sie den
Luftdruck und korrigieren Sie
ihn so bald als möglich auf den
spezifizierten Wert. Siehe
Abschnitt "Räder und Reifen"
im Kapitel 9.

Pannenhilfe
24 6

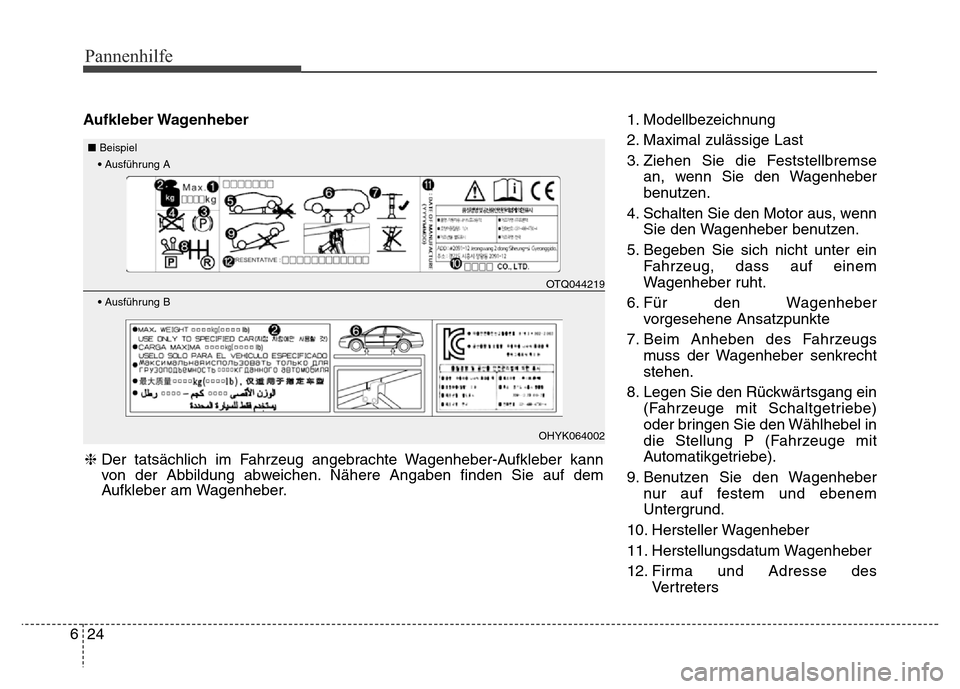

Aufkleber Wagenheber1. Modellbezeichnung
2. Maximal zulässige Last
3. Ziehen Sie die Feststellbremse
an, wenn Sie den Wagenheber
benutzen.
4. Schalten Sie den Motor aus, wenn
Sie den Wagenheber benutzen.
5. Begeben Sie sich nicht unter ein
Fahrzeug, dass auf einem
Wagenheber ruht.
6. Für den Wagenheber
vorgesehene Ansatzpunkte
7. Beim Anheben des Fahrzeugs
muss der Wagenheber senkrecht
stehen.
8. Legen Sie den Rückwärtsgang ein
(Fahrzeuge mit Schaltgetriebe)
oder bringen Sie den Wählhebel in
die Stellung P (Fahrzeuge mit
Automatikgetriebe).
9. Benutzen Sie den Wagenheber
nur auf festem und ebenem
Untergrund.
10. Hersteller Wagenheber
11. Herstellungsdatum Wagenheber
12. Firma und Adresse des
Vertreters ❈Der tatsächlich im Fahrzeug angebrachte Wagenheber-Aufkleber kann
von der Abbildung abweichen. Nähere Angaben finden Sie auf dem
Aufkleber am Wagenheber.
• Ausführung A
■Beispiel
• Ausführung B
OTQ044219
OHYK064002

625
Pannenhilfe

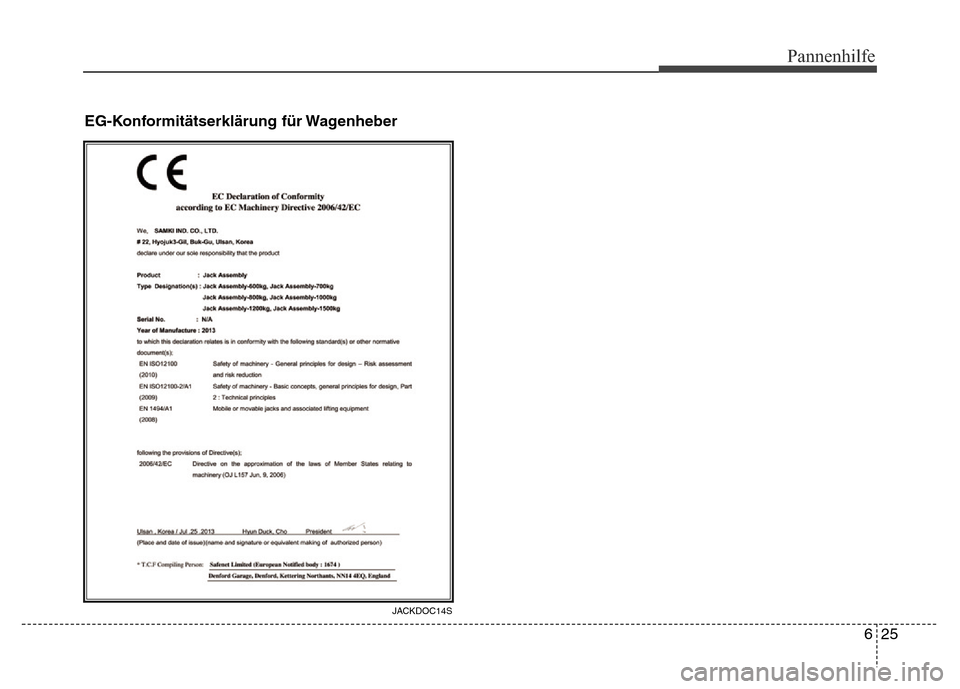

EG-Konformitätserklärung für Wagenheber
JACKDOC14S

Pannenhilfe
26 6

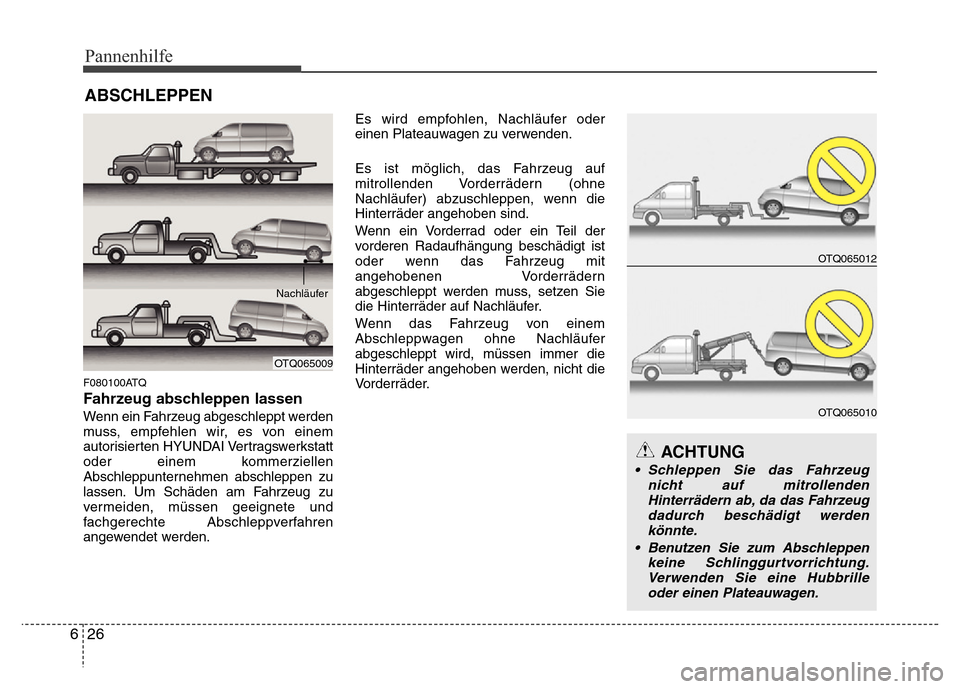

ABSCHLEPPEN
F080100ATQ
Fahrzeug abschleppen lassen
Wenn ein Fahrzeug abgeschleppt werden
muss, empfehlen wir, es von einem
autorisierten HYUNDAI Vertragswerkstatt
oder einem kommerziellen
Abschleppunternehmen abschleppen zu
lassen. Um Schäden am Fahrzeug zu
vermeiden, müssen geeignete und
fachgerechte Abschleppverfahren
angewendet werden.Es wird empfohlen, Nachläufer oder
einen Plateauwagen zu verwenden.
Es ist möglich, das Fahrzeug auf
mitrollenden Vorderrädern (ohne
Nachläufer) abzuschleppen, wenn die
Hinterräder angehoben sind.
Wenn ein Vorderrad oder ein Teil der
vorderen Radaufhängung beschädigt ist
oder wenn das Fahrzeug mit
angehobenen Vorderrädern
abgeschleppt werden muss, setzen Sie
die Hinterräder auf Nachläufer.
Wenn das Fahrzeug von einem
Abschleppwagen ohne Nachläufer
abgeschleppt wird, müssen immer die
Hinterräder angehoben werden, nicht die
Vorderräder.
ACHTUNG
• Schleppen Sie das Fahrzeug
nicht auf mitrollenden
Hinterrädern ab, da das Fahrzeug
dadurch beschädigt werden
könnte.
• Benutzen Sie zum Abschleppen
keine Schlinggurtvorrichtung.
Verwenden Sie eine Hubbrille
oder einen Plateauwagen.
OTQ065012
OTQ065010
OTQ065009Nachläufer

627
Pannenhilfe
Wenn Ihr Fahrzeug in einem Notfall ohne
Nachläufer abgeschleppt werden muss:
1. Drehen Sie den Zündschlüssel in die
Zündschlossstellung ACC.
2. Schalten Sie den Schalthebel in die
Neutralstufe (N).
3. Lösen Sie die Feststellbremse.
F080200ATQ

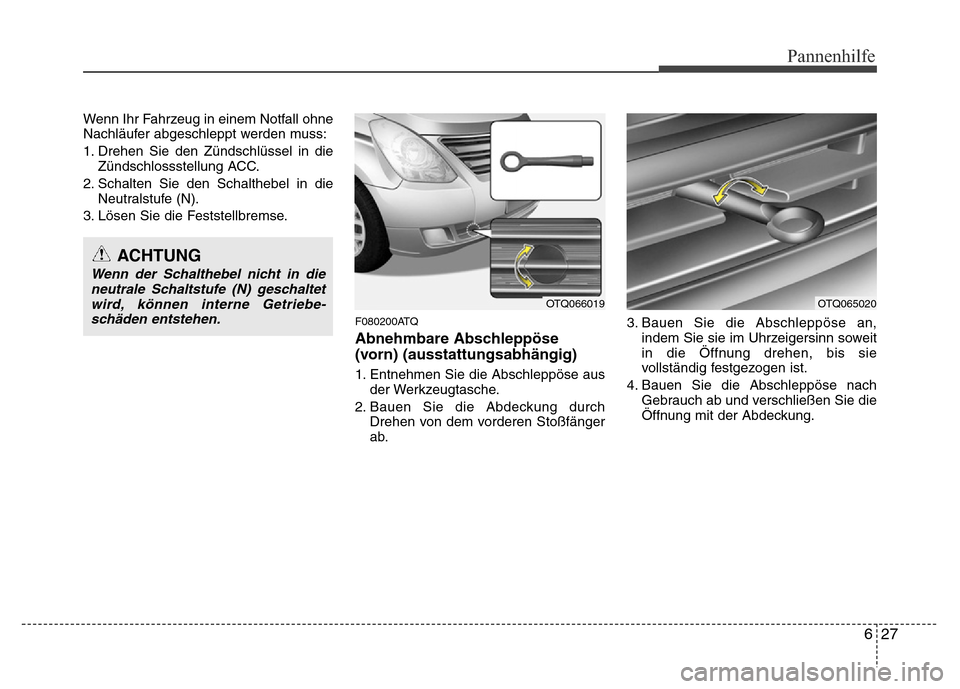

Abnehmbare Abschleppöse
(vorn) (ausstattungsabhängig)
1. Entnehmen Sie die Abschleppöse aus
der Werkzeugtasche.
2. Bauen Sie die Abdeckung durch
Drehen von dem vorderen Stoßfänger
ab.3. Bauen Sie die Abschleppöse an,
indem Sie sie im Uhrzeigersinn soweit
in die Öffnung drehen, bis sie
vollständig festgezogen ist.
4. Bauen Sie die Abschleppöse nach
Gebrauch ab und verschließen Sie die
Öffnung mit der Abdeckung.
ACHTUNG
Wenn der Schalthebel nicht in die
neutrale Schaltstufe (N) geschaltet
wird, können interne Getriebe
-schäden entstehen.
OTQ066019OTQ065020

Pannenhilfe
28 6
F080300AEN

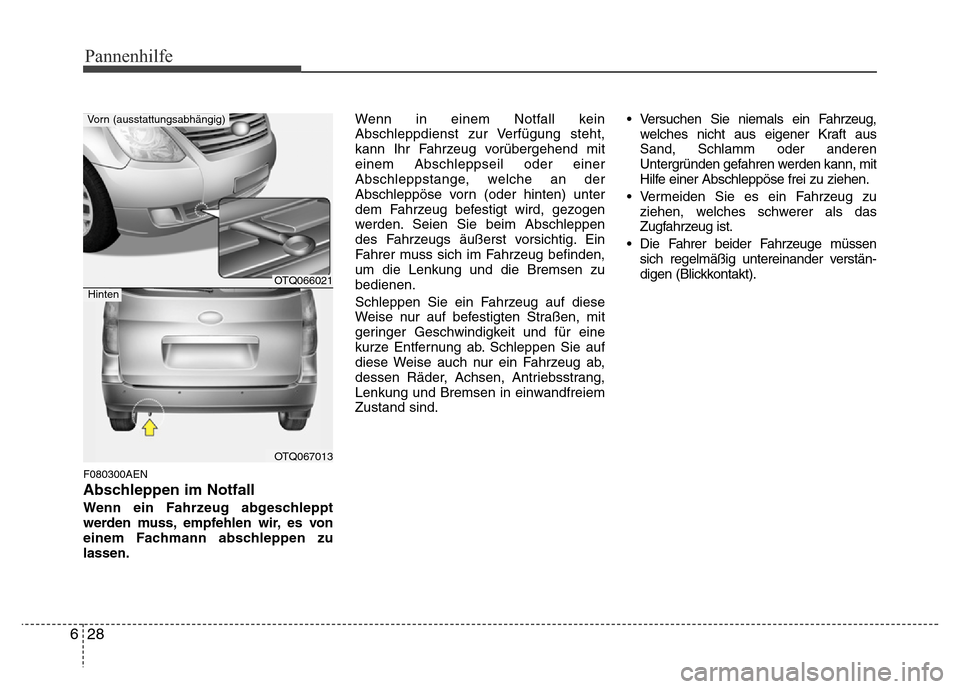

Abschleppen im Notfall
Wenn ein Fahrzeug abgeschleppt
werden muss, empfehlen wir, es von
einem Fachmann abschleppen zu
lassen.Wenn in einem Notfall kein
Abschleppdienst zur Verfügung steht,
kann Ihr Fahrzeug vorübergehend mit
einem Abschleppseil oder einer
Abschleppstange, welche an der
Abschleppöse vorn (oder hinten) unter
dem Fahrzeug befestigt wird, gezogen
werden. Seien Sie beim Abschleppen
des Fahrzeugs äußerst vorsichtig. Ein
Fahrer muss sich im Fahrzeug befinden,
um die Lenkung und die Bremsen zu
bedienen.
Schleppen Sie ein Fahrzeug auf diese
Weise nur auf befestigten Straßen, mit
geringer Geschwindigkeit und für eine
kurze Entfernung ab. Schleppen Sie auf
diese Weise auch nur ein Fahrzeug ab,
dessen Räder, Achsen, Antriebsstrang,
Lenkung und Bremsen in einwandfreiem
Zustand sind.• Versuchen Sie niemals ein Fahrzeug,
welches nicht aus eigener Kraft aus
Sand, Schlamm oder anderen
Untergründen gefahren werden kann, mit
Hilfe einer Abschleppöse frei zu ziehen.
• Vermeiden Sie es ein Fahrzeug zu
ziehen, welches schwerer als das
Zugfahrzeug ist.
• Die Fahrer beider Fahrzeuge müssen
sich regelmäßig untereinander verstän-
digen (Blickkontakt).
OTQ066021
OTQ067013
Vorn (ausstattungsabhängig)
Hinten

629
Pannenhilfe

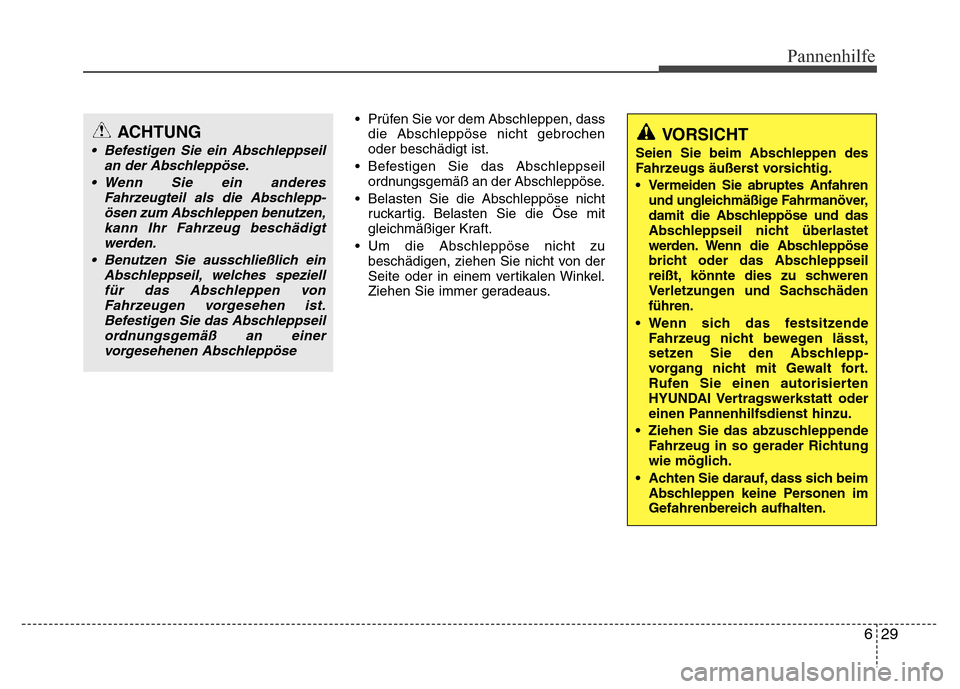

• Prüfen Sie vor dem Abschleppen, dass
die Abschleppöse nicht gebrochen
oder beschädigt ist.
• Befestigen Sie das Abschleppseil
ordnungsgemäß an der Abschleppöse.
• Belasten Sie die Abschleppöse nicht
ruckartig. Belasten Sie die Öse mit
gleichmäßiger Kraft.
• Um die Abschleppöse nicht zu
beschädigen, ziehen Sie nicht von der
Seite oder in einem vertikalen Winkel.
Ziehen Sie immer geradeaus.ACHTUNG
• Befestigen Sie ein Abschleppseil
an der Abschleppöse.
• Wenn Sie ein anderes
Fahrzeugteil als die Abschlepp
-ösen zum Abschleppen benutzen,
kann Ihr F
ahrzeug beschädigt
werden.
• Benutzen Sie ausschließlich ein
Abschleppseil, welches speziell
für das Abschleppen von
Fahrzeugen vorgesehen ist.
Befestigen Sie das Abschleppseil
ordnungsgemäß an einer
vorgesehenen Abschleppöse
VORSICHT
Seien Sie beim Abschleppen des
Fahrzeugs äußerst vorsichtig.
• Vermeiden Sie abruptes Anfahren
und ungleichmäßige Fahrmanöver,
damit die Abschleppöse und das
Abschleppseil nicht überlastet
werden. Wenn die Abschleppöse
bricht oder das Abschleppseil
reißt, könnte dies zu schweren
Verletzungen und Sachschäden
führen.
• Wenn sich das festsitzende
Fahrzeug nicht bewegen lässt,
setzen Sie den Abschlepp
-vorgang nicht mit Gewalt fort.
Rufen Sie einen autorisierten
HYUNDAI Vertragswerkstatt oder
einen Pannenhilfsdienst hinzu.
• Ziehen Sie das abzuschleppende
Fahrzeug in so gerader Richtung
wie möglich.
• Achten Sie darauf, dass sich beim
Abschleppen keine Personen im
Gefahrenbereich aufhalten.

Pannenhilfe
30 6
• Verwenden Sie ein Abschleppseil,
welches nicht länger als 5 m ist.
Befestigen Sie in der Mitte des
Abschleppseils ein ca. 30 cm breites
weißes oder rotes Tuch, damit das Seil
nicht übersehen wird.
• Fahren Sie vorsichtig und achten Sie
darauf, dass das Abschleppseil immer
gespannt bleibt.
F080301BUN

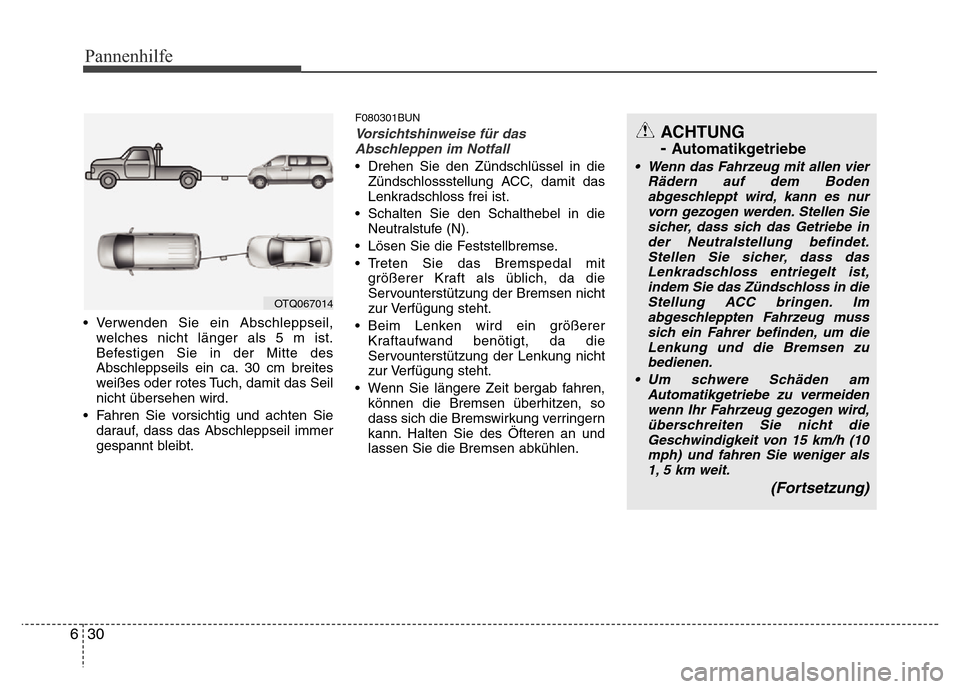

Vorsichtshinweise für das
Abschleppen im Notfall
• Drehen Sie den Zündschlüssel in die
Zündschlossstellung ACC, damit das
Lenkradschloss frei ist.
• Schalten Sie den Schalthebel in die
Neutralstufe (N).
• Lösen Sie die Feststellbremse.
• Treten Sie das Bremspedal mit
größerer Kraft als üblich, da die
Servounterstützung der Bremsen nicht
zur Verfügung steht.
• Beim Lenken wird ein größerer
Kraftaufwand benötigt, da die
Servounterstützung der Lenkung nicht
zur Verfügung steht.
• Wenn Sie längere Zeit bergab fahren,
können die Bremsen überhitzen, so
dass sich die Bremswirkung verringern
kann. Halten Sie des Öfteren an und
lassen Sie die Bremsen abkühlen.
OTQ067014
ACHTUNG
-
Automatikgetriebe
• Wenn das Fahrzeug mit allen vier
Rädern auf dem Boden
abgeschleppt wird, kann es nur
vorn gezogen werden. Stellen Sie
sicher, dass sich das Getriebe in
der Neutralstellung befindet.
Stellen Sie sicher, dass das
Lenkradschloss entriegelt ist,
indem Sie das Zündschloss in die
Stellung ACC bringen. Im
abgeschleppten Fahrzeug muss
sich ein Fahrer befinden, um die
Lenkung und die Bremsen zu
bedienen.
• Um schwere Schäden am
Automatikgetriebe zu vermeiden
wenn Ihr Fahrzeug gezogen wird,
überschreiten Sie nicht die
Geschwindigkeit von 15 km/h (10
mph) und fahren Sie weniger als
1, 5 km weit.
(Fortsetzung)

631
Pannenhilfe

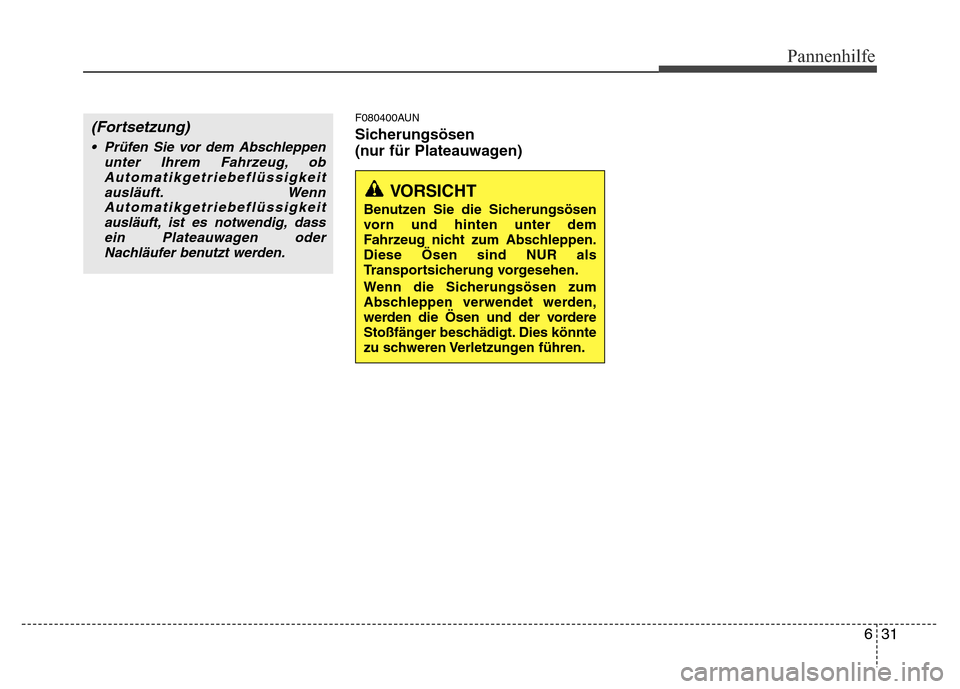

F080400AUN
Sicherungsösen
(nur für Plateauwagen)
VORSICHT
Benutzen Sie die Sicherungsösen
vorn und hinten unter dem
Fahrzeug nicht zum Abschleppen.
Diese Ösen sind NUR als
Transportsicherung vorgesehen.
Wenn die Sicherungsösen zum
Abschleppen verwendet werden,
werden die Ösen und der vordere
Stoßfänger beschädigt. Dies könnte
zu schweren Verletzungen führen.
(Fortsetzung)
• Prüfen Sie vor dem Abschleppen
unter Ihrem Fahrzeug, ob
Automatikgetriebeflüssigkeit
ausläuft. Wenn
Automatikgetriebeflüssigkeit
ausläuft, ist es notwendig, dass
ein Plateauwagen oder
Nachläufer benutzt werden.
