Fahrhinweise
62 5
E140401AUN

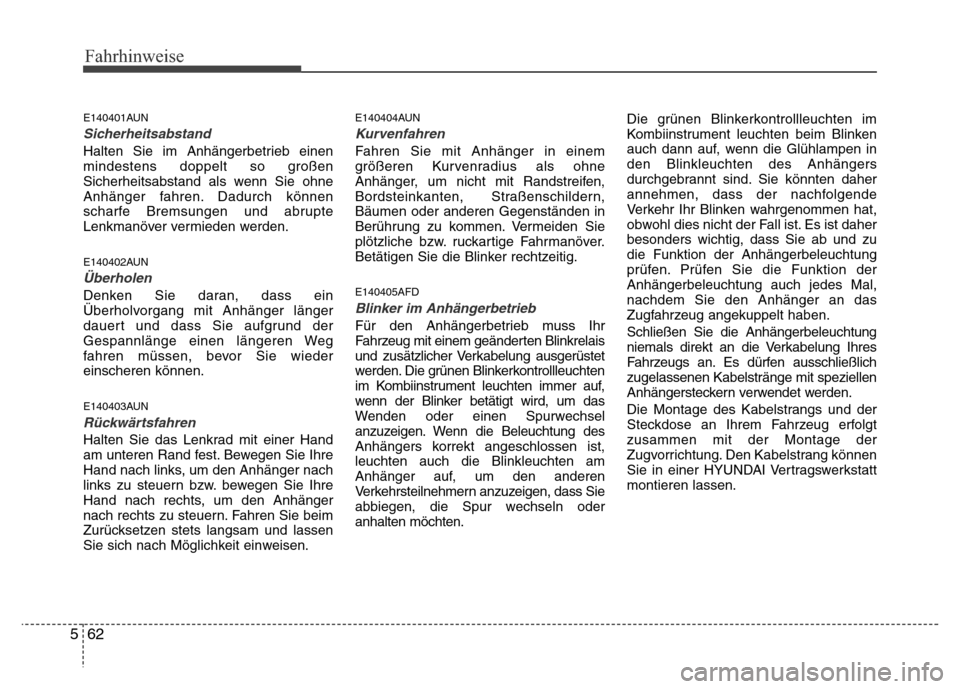

Sicherheitsabstand
Halten Sie im Anhängerbetrieb einen
mindestens doppelt so großen
Sicherheitsabstand als wenn Sie ohne
Anhänger fahren. Dadurch können
scharfe Bremsungen und abrupte
Lenkmanöver vermieden werden.
E140402AUN
Überholen
Denken Sie daran, dass ein
Überholvorgang mit Anhänger länger
dauert und dass Sie aufgrund der
Gespannlänge einen längeren Weg
fahren müssen, bevor Sie wieder
einscheren können.
E140403AUN
Rückwärtsfahren
Halten Sie das Lenkrad mit einer Hand
am unteren Rand fest. Bewegen Sie Ihre
Hand nach links, um den Anhänger nach
links zu steuern bzw. bewegen Sie Ihre
Hand nach rechts, um den Anhänger
nach rechts zu steuern. Fahren Sie beim
Zurücksetzen stets langsam und lassen
Sie sich nach Möglichkeit einweisen.
E140404AUN
Kurvenfahren
Fahren Sie mit Anhänger in einem
größeren Kurvenradius als ohne
Anhänger, um nicht mit Randstreifen,
Bordsteinkanten, Straßenschildern,
Bäumen oder anderen Gegenständen in
Berührung zu kommen. Vermeiden Sie
plötzliche bzw. ruckartige Fahrmanöver.
Betätigen Sie die Blinker rechtzeitig.
E140405AFD
Blinker im Anhängerbetrieb
Für den Anhängerbetrieb muss Ihr
Fahrzeug mit einem geänderten Blinkrelais
und zusätzlicher Verkabelung ausgerüstet
werden. Die grünen Blinkerkontrollleuchten
im Kombiinstrument leuchten immer auf,
wenn der Blinker betätigt wird, um das
Wenden oder einen Spurwechsel
anzuzeigen. Wenn die Beleuchtung des
Anhängers korrekt angeschlossen ist,
leuchten auch die Blinkleuchten am
Anhänger auf, um den anderen
Verkehrsteilnehmern anzuzeigen, dass Sie
abbiegen, die Spur wechseln oder
anhalten möchten.Die grünen Blinkerkontrollleuchten im
Kombiinstrument leuchten beim Blinken
auch dann auf, wenn die Glühlampen in
den Blinkleuchten des Anhängers
durchgebrannt sind. Sie könnten daher
annehmen, dass der nachfolgende
Verkehr Ihr Blinken wahrgenommen hat,
obwohl dies nicht der Fall ist. Es ist daher
besonders wichtig, dass Sie ab und zu
die Funktion der Anhängerbeleuchtung
prüfen. Prüfen Sie die Funktion der
Anhängerbeleuchtung auch jedes Mal,
nachdem Sie den Anhänger an das
Zugfahrzeug angekuppelt haben.
Schließen Sie die Anhängerbeleuchtung
niemals direkt an die Verkabelung Ihres
Fahrzeugs an. Es dürfen ausschließlich
zugelassenen Kabelstränge mit speziellen
Anhängersteckern verwendet werden.
Die Montage des Kabelstrangs und der
Steckdose an Ihrem Fahrzeug erfolgt
zusammen mit der Montage der
Zugvorrichtung. Den Kabelstrang können
Sie in einer HYUNDAI Vertragswerkstatt
montieren lassen.

563
Fahrhinweise
E140406ATQ

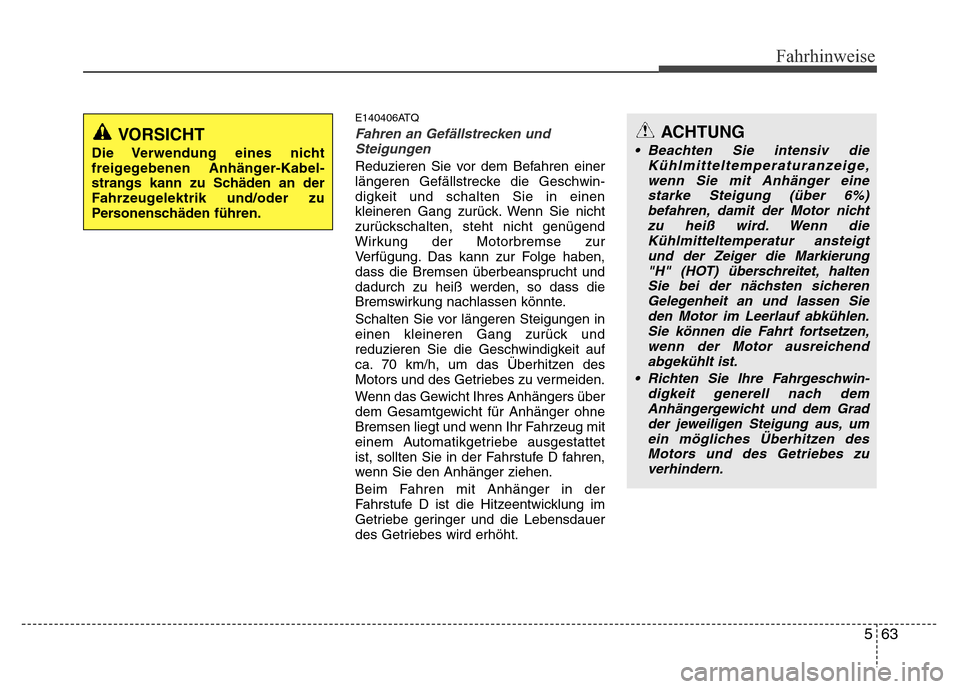

Fahren an Gefällstrecken und
Steigungen
Reduzieren Sie vor dem Befahren einer
längeren Gefällstrecke die Geschwin-
digkeit und schalten Sie in einen
kleineren Gang zurück. Wenn Sie nicht
zurückschalten, steht nicht genügend
Wirkung der Motorbremse zur
Verfügung. Das kann zur Folge haben,
dass die Bremsen überbeansprucht und
dadurch zu heiß werden, so dass die
Bremswirkung nachlassen könnte.
Schalten Sie vor längeren Steigungen in
einen kleineren Gang zurück und
reduzieren Sie die Geschwindigkeit auf
ca. 70 km/h, um das Überhitzen des
Motors und des Getriebes zu vermeiden.
Wenn das Gewicht Ihres Anhängers über
dem Gesamtgewicht für Anhänger ohne
Bremsen liegt und wenn Ihr Fahrzeug mit
einem Automatikgetriebe ausgestattet
ist, sollten Sie in der Fahrstufe D fahren,
wenn Sie den Anhänger ziehen.
Beim Fahren mit Anhänger in der
Fahrstufe D ist die Hitzeentwicklung im
Getriebe geringer und die Lebensdauer
des Getriebes wird erhöht.
VORSICHT
Die Verwendung eines nicht
freigegebenen Anhänger-Kabel-strangs kann zu Schäden an der
Fahrzeugelektrik und/oder zu
Personenschäden führen.
ACHTUNG
• Beachten Sie intensiv die
Kühlmitteltemperaturanzeige,
wenn Sie mit Anhänger eine
starke Steigung (über 6%)
befahren, damit der Motor nicht
zu heiß wird. Wenn die
Kühlmitteltemperatur ansteigt
und der Zeiger die Markierung
"H" (HOT) überschreitet, halten
Sie bei der nächsten sicheren
Gelegenheit an und lassen Sie
den Motor im Leerlauf abkühlen.
Sie können die Fahrt fortsetzen,
wenn der Motor ausreichend
abgekühlt ist.
• Richten Sie Ihre Fahrgeschwin
-digkeit generell nach dem
Anhängergewicht und dem Grad
der jeweiligen Steigung aus, um
ein mögliches Überhitzen des
Motors und des Getriebes zu
verhindern.

Fahrhinweise
64 5
E140407AUN

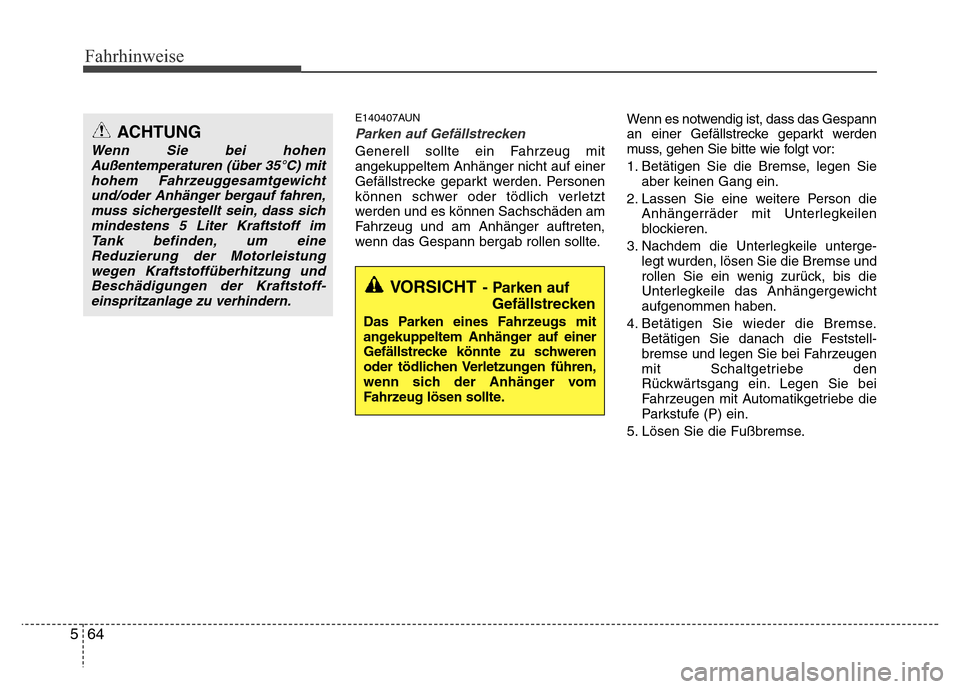

Parken auf Gefällstrecken
Generell sollte ein Fahrzeug mit
angekuppeltem Anhänger nicht auf einer
Gefällstrecke geparkt werden. Personen
können schwer oder tödlich verletzt
werden und es können Sachschäden am
Fahrzeug und am Anhänger auftreten,
wenn das Gespann bergab rollen sollte.Wenn es notwendig ist, dass das Gespann
an einer Gefällstrecke geparkt werden
muss, gehen Sie bitte wie folgt vor:
1. Betätigen Sie die Bremse, legen Sie
aber keinen Gang ein.
2. Lassen Sie eine weitere Person die
Anhängerräder mit Unterlegkeilen
blockieren.
3. Nachdem die Unterlegkeile unterge-
legt wurden, lösen Sie die Bremse und
rollen Sie ein wenig zurück, bis die
Unterlegkeile das Anhängergewicht
aufgenommen haben.
4. Betätigen Sie wieder die Bremse.
Betätigen Sie danach die Feststell-
bremse und legen Sie bei Fahrzeugen
mit Schaltgetriebe den
Rückwärtsgang ein. Legen Sie bei
Fahrzeugen mit Automatikgetriebe die
Parkstufe (P) ein.
5. Lösen Sie die Fußbremse.
VORSICHT- Parken auf
Gefällstrecken
Das Parken eines Fahrzeugs mit
angekuppeltem Anhänger auf einer
Gefällstrecke könnte zu schweren
oder tödlichen Verletzungen führen,
wenn sich der Anhänger vom
Fahrzeug lösen sollte.
ACHTUNG
Wenn Sie bei hohen
Außentemperaturen (über 35°C) mit
hohem Fahrzeuggesamtgewicht
und/oder Anhänger bergauf fahren,
muss sichergestellt sein, dass sich
mindestens 5 Liter Kraftstoff im
Tank befinden, um eine
Reduzierung der Motorleistung
wegen Kraftstoffüberhitzung und
Beschädigungen der Kraftstoff
-einspritzanlage zu verhindern.

565
Fahrhinweise

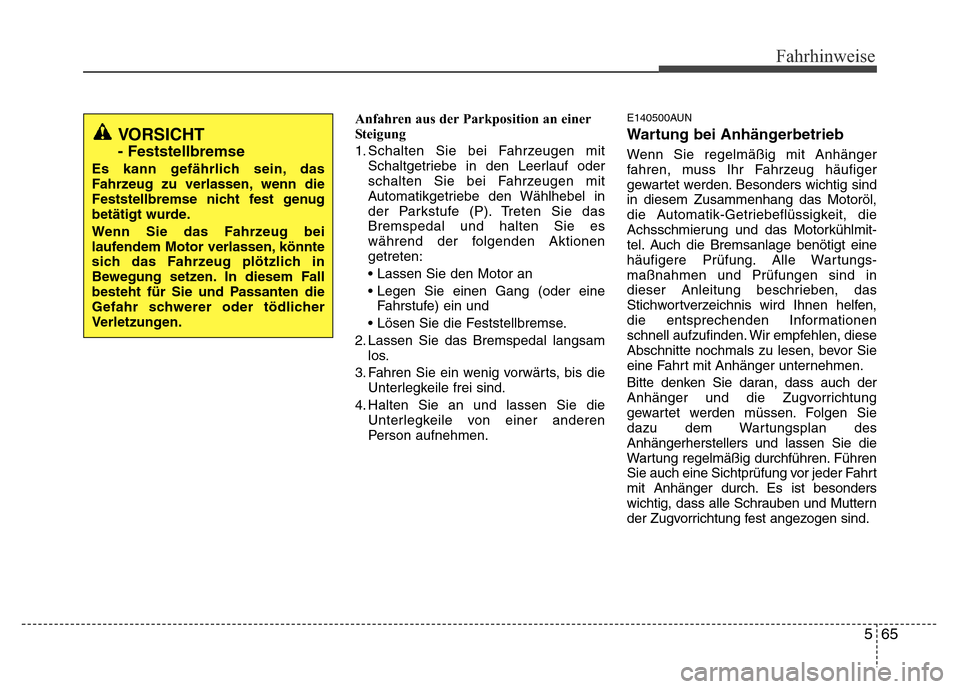

Anfahren aus der Parkposition an einer
Steigung
1. Schalten Sie bei Fahrzeugen mit
Schaltgetriebe in den Leerlauf oder
schalten Sie bei Fahrzeugen mit
Automatikgetriebe den Wählhebel in
der Parkstufe (P). Treten Sie das
Bremspedal und halten Sie es
während der folgenden Aktionen
getreten:
• Lassen Sie den Motor an
• Legen Sie einen Gang (oder eine
Fahrstufe) ein und
• Lösen Sie die Feststellbremse.
2. Lassen Sie das Bremspedal langsam
los.
3. Fahren Sie ein wenig vorwärts, bis die
Unterlegkeile frei sind.
4. Halten Sie an und lassen Sie die
Unterlegkeile von einer anderen
Person aufnehmen.E140500AUN
Wartung bei Anhängerbetrieb
Wenn Sie regelmäßig mit Anhänger
fahren, muss Ihr Fahrzeug häufiger
gewartet werden. Besonders wichtig sind
in diesem Zusammenhang das Motoröl,
die Automatik-Getriebeflüssigkeit, die
Achsschmierung und das Motorkühlmit-
tel. Auch die Bremsanlage benötigt eine
häufigere Prüfung. Alle Wartungs-
maßnahmen und Prüfungen sind in
dieser Anleitung beschrieben, das
Stichwortverzeichnis wird Ihnen helfen,
die entsprechenden Informationen
schnell aufzufinden. Wir empfehlen, diese
Abschnitte nochmals zu lesen, bevor Sie
eine Fahrt mit Anhänger unternehmen.
Bitte denken Sie daran, dass auch der
Anhänger und die Zugvorrichtung
gewartet werden müssen. Folgen Sie
dazu dem Wartungsplan des
Anhängerherstellers und lassen Sie die
Wartung regelmäßig durchführen. Führen
Sie auch eine Sichtprüfung vor jeder Fahrt
mit Anhänger durch. Es ist besonders
wichtig, dass alle Schrauben und Muttern
der Zugvorrichtung fest angezogen sind.
VORSICHT
- Feststellbremse
Es kann gefährlich sein, das
Fahrzeug zu verlassen, wenn die
Feststellbremse nicht fest genug
betätigt wurde.
Wenn Sie das Fahrzeug bei
laufendem Motor verlassen, könnte
sich das Fahrzeug plötzlich in
Bewegung setzen. In diesem Fall
besteht für Sie und Passanten die
Gefahr schwerer oder tödlicher
Verletzungen.

Fahrhinweise
66 5
E140600ATQ

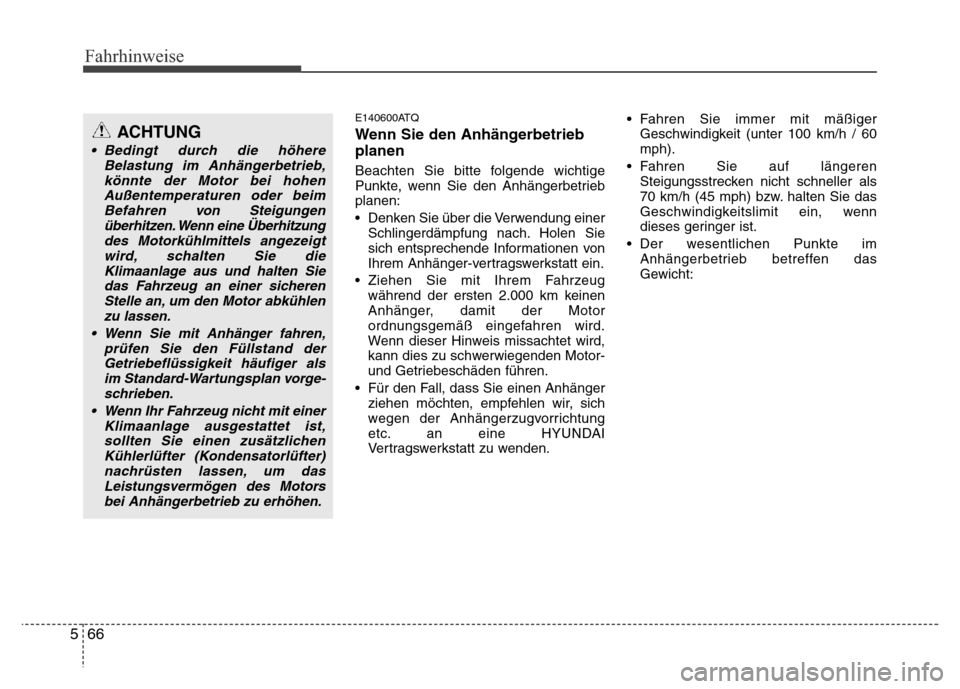

Wenn Sie den Anhängerbetrieb
planen
Beachten Sie bitte folgende wichtige
Punkte, wenn Sie den Anhängerbetrieb
planen:
• Denken Sie über die Verwendung einer
Schlingerdämpfung nach. Holen Sie
sich entsprechende Informationen von
Ihrem Anhänger-vertragswerkstatt ein.
• Ziehen Sie mit Ihrem Fahrzeug
während der ersten 2.000 km keinen
Anhänger, damit der Motor
ordnungsgemäß eingefahren wird.
Wenn dieser Hinweis missachtet wird,
kann dies zu schwerwiegenden Motor-
und Getriebeschäden führen.
• Für den Fall, dass Sie einen Anhänger
ziehen möchten, empfehlen wir, sich
wegen der Anhängerzugvorrichtung
etc. an eine HYUNDAI
Vertragswerkstatt zu wenden.• Fahren Sie immer mit mäßiger
Geschwindigkeit (unter 100 km/h / 60
mph).
• Fahren Sie auf längeren
Steigungsstrecken nicht schneller als
70 km/h (45 mph) bzw. halten Sie das
Geschwindigkeitslimit ein, wenn
dieses geringer ist.
• Der wesentlichen Punkte im
Anhängerbetrieb betreffen das
Gewicht:
ACHTUNG
• Bedingt durch die höhere
Belastung im Anhängerbetrieb,
könnte der Motor bei hohen
Außentemperaturen oder beim
Befahren von Steigungen
überhitzen. Wenn eine Überhitzung
des Motorkühlmittels angezeigt
wird, schalten Sie die
Klimaanlage aus und halten Sie
das Fahrzeug an einer sicheren
Stelle an, um den Motor abkühlen
zu lassen.
• Wenn Sie mit Anhänger fahren,
prüfen Sie den Füllstand der
Getriebeflüssigkeit häufiger als
im Standard-Wartungsplan vorge
-schrieben.
•Wenn Ihr Fahrzeug nicht mit einer
Klimaanlage ausgestattet ist,
sollten Sie einen zusätzlichen
Kühlerlüfter (Kondensatorlüfter)
nachrüsten lassen, um das
Leistungsvermögen des Motors
bei Anhängerbetrieb zu erhöhen.

567
Fahrhinweise
E140601AUN

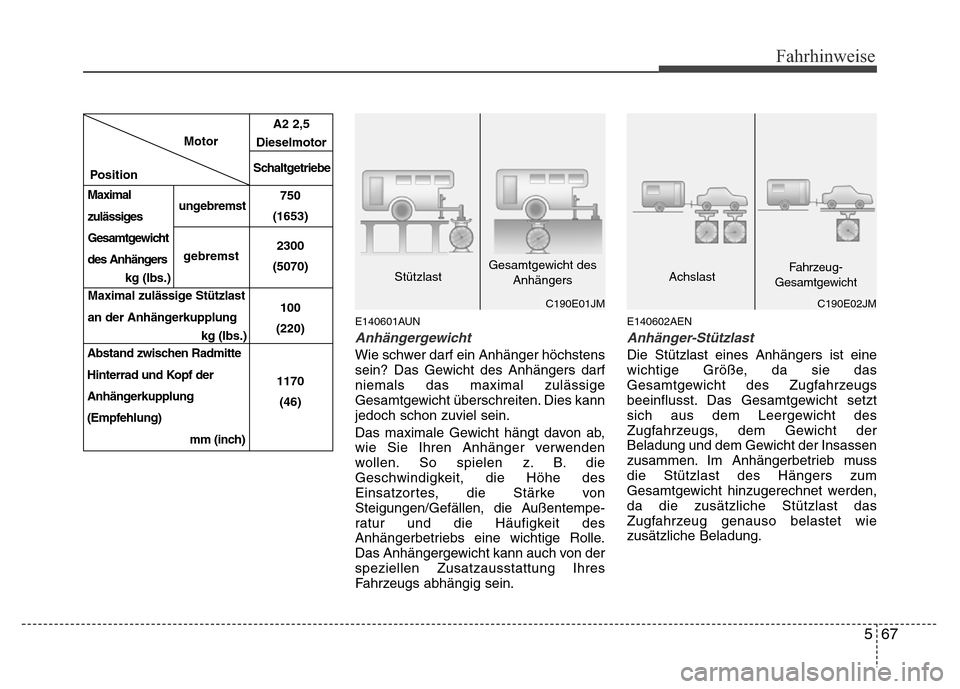

Anhängergewicht
Wie schwer darf ein Anhänger höchstens
sein? Das Gewicht des Anhängers darf
niemals das maximal zulässige
Gesamtgewicht überschreiten. Dies kann
jedoch schon zuviel sein.
Das maximale Gewicht hängt davon ab,
wie Sie Ihren Anhänger verwenden
wollen. So spielen z. B. die
Geschwindigkeit, die Höhe des
Einsatzortes, die Stärke von
Steigungen/Gefällen, die Außentempe-
ratur und die Häufigkeit des
Anhängerbetriebs eine wichtige Rolle.
Das Anhängergewicht kann auch von der
speziellen Zusatzausstattung Ihres
Fahrzeugs abhängig sein.
E140602AEN
Anhänger-Stützlast
Die Stützlast eines Anhängers ist eine
wichtige Größe, da sie das
Gesamtgewicht des Zugfahrzeugs
beeinflusst. Das Gesamtgewicht setzt
sich aus dem Leergewicht des
Zugfahrzeugs, dem Gewicht der
Beladung und dem Gewicht der Insassen
zusammen. Im Anhängerbetrieb muss
die Stützlast des Hängers zum
Gesamtgewicht hinzugerechnet werden,
da die zusätzliche Stützlast das
Zugfahrzeug genauso belastet wie
zusätzliche Beladung.
Motor
Position
750
(1653)
2300
(5070)
100
(220)
1170
(46)
A2 2,5
Dieselmotor
Schaltgetriebe
Maximal
zulässiges
Gesamtgewicht
des Anhängers
kg (lbs.)
Maximal zulässige Stützlast
an der Anhängerkupplung
kg (lbs.)
Abstand zwischen Radmitte
Hinterrad und Kopf der
Anhängerkupplung
(Empfehlung)
mm (inch) ungebremst
gebremst
C190E01JM
StützlastGesamtgewicht des
Anhängers
C190E02JM
AchslastFahrzeug-
Gesamtgewicht

Fahrhinweise
68 5

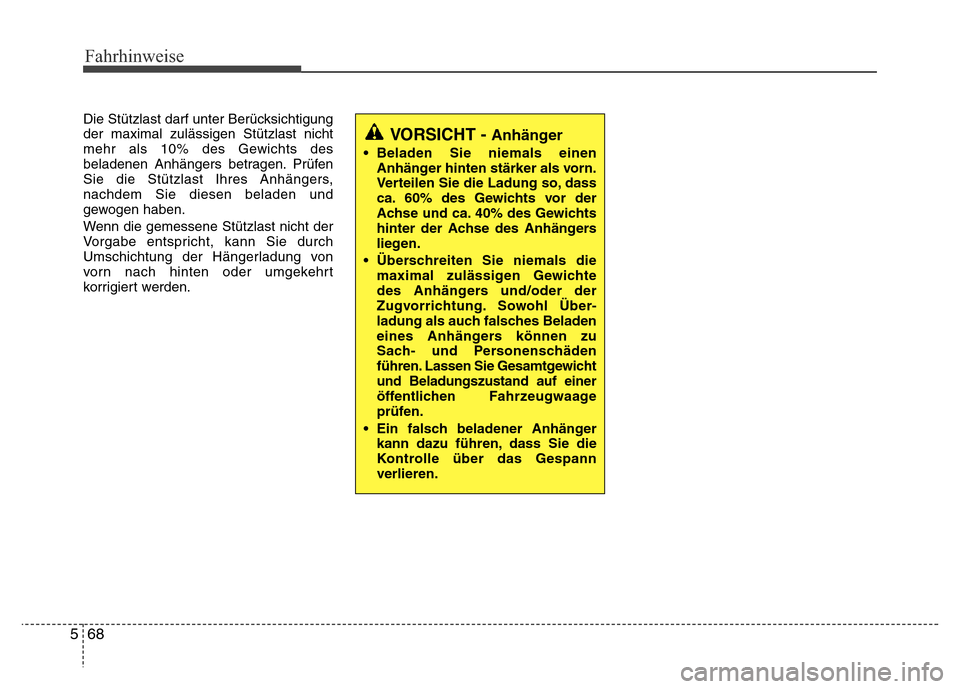

Die Stützlast darf unter Berücksichtigung
der maximal zulässigen Stützlast nicht
mehr als 10% des Gewichts des
beladenen Anhängers betragen. Prüfen
Sie die Stützlast Ihres Anhängers,
nachdem Sie diesen beladen und
gewogen haben.
Wenn die gemessene Stützlast nicht der
Vorgabe entspricht, kann Sie durch
Umschichtung der Hängerladung von
vorn nach hinten oder umgekehrt
korrigiert werden.
VORSICHT - Anhänger
• Beladen Sie niemals einen
Anhänger hinten stärker als vorn.
Verteilen Sie die Ladung so, dass
ca. 60% des Gewichts vor der
Achse und ca. 40% des Gewichts
hinter der Achse des Anhängers
liegen.
• Überschreiten Sie niemals die
maximal zulässigen Gewichte
des Anhängers und/oder der
Zugvorrichtung. Sowohl Über
-ladung als auch falsches Beladen
eines Anhängers können zu
Sach- und Personenschäden
führen. Lassen Sie Gesamtgewicht
und Beladungszustand auf einer
öffentlichen Fahrzeugwaage
prüfen.
• Ein falsch beladener Anhänger
kann dazu führen, dass Sie die
Kontrolle über das Gespann
verlieren.

569
Fahrhinweise

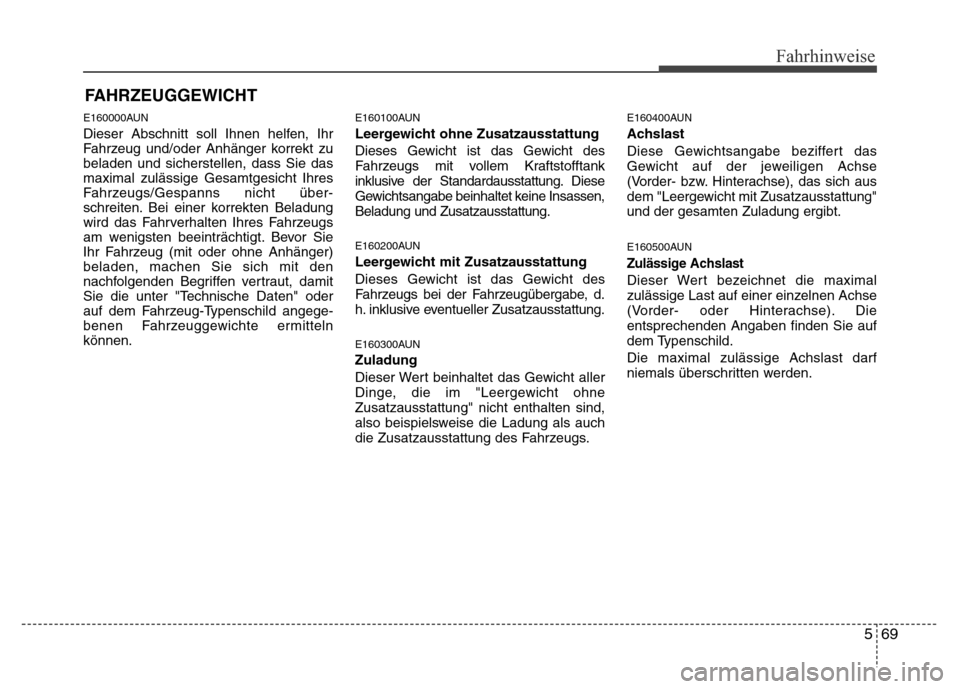

FAHRZEUGGEWICHT
E160000AUN
Dieser Abschnitt soll Ihnen helfen, Ihr
Fahrzeug und/oder Anhänger korrekt zu
beladen und sicherstellen, dass Sie das
maximal zulässige Gesamtgesicht Ihres
Fahrzeugs/Gespanns nicht über-
schreiten. Bei einer korrekten Beladung
wird das Fahrverhalten Ihres Fahrzeugs
am wenigsten beeinträchtigt. Bevor Sie
Ihr Fahrzeug (mit oder ohne Anhänger)
beladen, machen Sie sich mit den
nachfolgenden Begriffen vertraut, damit
Sie die unter "Technische Daten" oder
auf dem Fahrzeug-Typenschild angege-
benen Fahrzeuggewichte ermitteln
können.
E160100AUN
Leergewicht ohne Zusatzausstattung
Dieses Gewicht ist das Gewicht des
Fahrzeugs mit vollem Kraftstofftank
inklusive der Standardausstattung. Diese
Gewichtsangabe beinhaltet keine Insassen,
Beladung und Zusatzausstattung.
E160200AUN
Leergewicht mit Zusatzausstattung
Dieses Gewicht ist das Gewicht des
Fahrzeugs bei der Fahrzeugübergabe, d.
h. inklusive eventueller Zusatzausstattung.
E160300AUN
Zuladung
Dieser Wert beinhaltet das Gewicht aller
Dinge, die im "Leergewicht ohne
Zusatzausstattung" nicht enthalten sind,
also beispielsweise die Ladung als auch
die Zusatzausstattung des Fahrzeugs.
E160400AUN
Achslast
Diese Gewichtsangabe beziffert das
Gewicht auf der jeweiligen Achse
(Vorder- bzw. Hinterachse), das sich aus
dem "Leergewicht mit Zusatzausstattung"
und der gesamten Zuladung ergibt.
E160500AUN
Zulässige Achslast
Dieser Wert bezeichnet die maximal
zulässige Last auf einer einzelnen Achse
(Vorder- oder Hinterachse). Die
entsprechenden Angaben finden Sie auf
dem Typenschild.
Die maximal zulässige Achslast darf
niemals überschritten werden.

E160600AUN

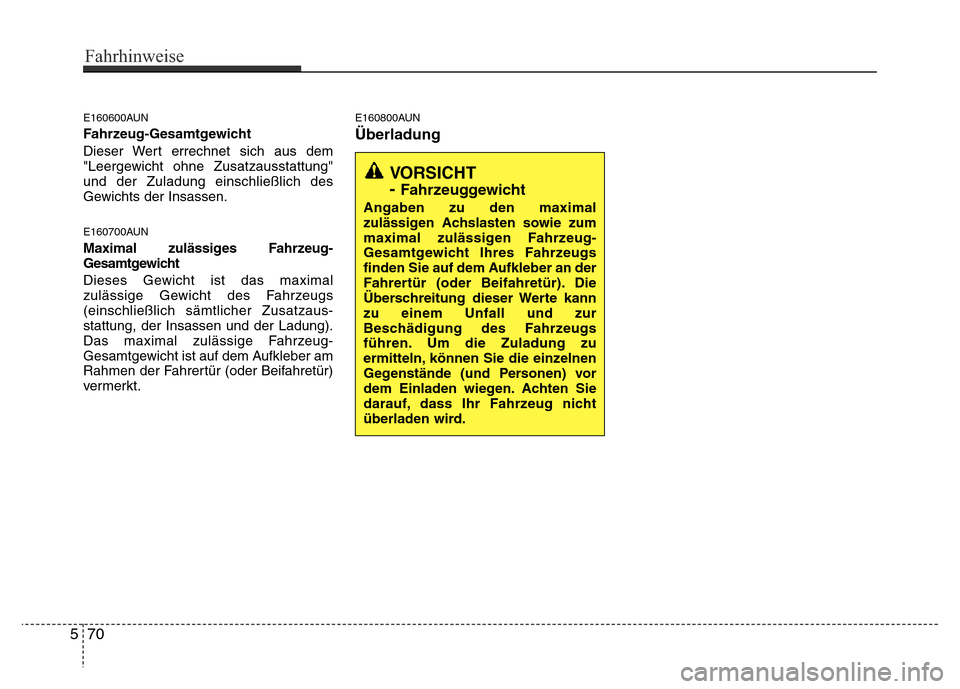

Fahrzeug-Gesamtgewicht
Dieser Wert errechnet sich aus dem
"Leergewicht ohne Zusatzausstattung"
und der Zuladung einschließlich des
Gewichts der Insassen.
E160700AUN
Maximal zulässiges Fahrzeug-
Gesamtgewicht
Dieses Gewicht ist das maximal
zulässige Gewicht des Fahrzeugs
(einschließlich sämtlicher Zusatzaus-
stattung, der Insassen und der Ladung).
Das maximal zulässige Fahrzeug-
Gesamtgewicht ist auf dem Aufkleber am
Rahmen der Fahrertür (oder Beifahretür)
vermerkt.
E160800AUN
Überladung
570
Fahrhinweise
VORSICHT
-
Fahrzeuggewicht
Angaben zu den maximal
zulässigen Achslasten sowie zum
maximal zulässigen Fahrzeug-
Gesamtgewicht Ihres Fahrzeugs
finden Sie auf dem Aufkleber an der
Fahrertür (oder Beifahretür). Die
Überschreitung dieser Werte kann
zu einem Unfall und zur
Beschädigung des Fahrzeugs
führen. Um die Zuladung zu
ermitteln, können Sie die einzelnen
Gegenstände (und Personen) vor
dem Einladen wiegen. Achten Sie
darauf, dass Ihr Fahrzeug nicht
überladen wird.

Warnsignal / 6-2
Wenn eine Panne während der Fahrt auftritt / 6-3
Wenn der Motor nicht anspringt / 6-4
Starthilfe / 6-5
Wenn der Motor zu heiß wird / 6-8
Reifenluftdruck-Überwachungssystem (TPMS) / 6-10
Im Fall einer Reifenpanne / 6-16
Abschleppen / 6-26
Pannenhilfe6
