Sicherheitssysteme Ihres Fahrzeugs
54 3
(Fortsetzung)

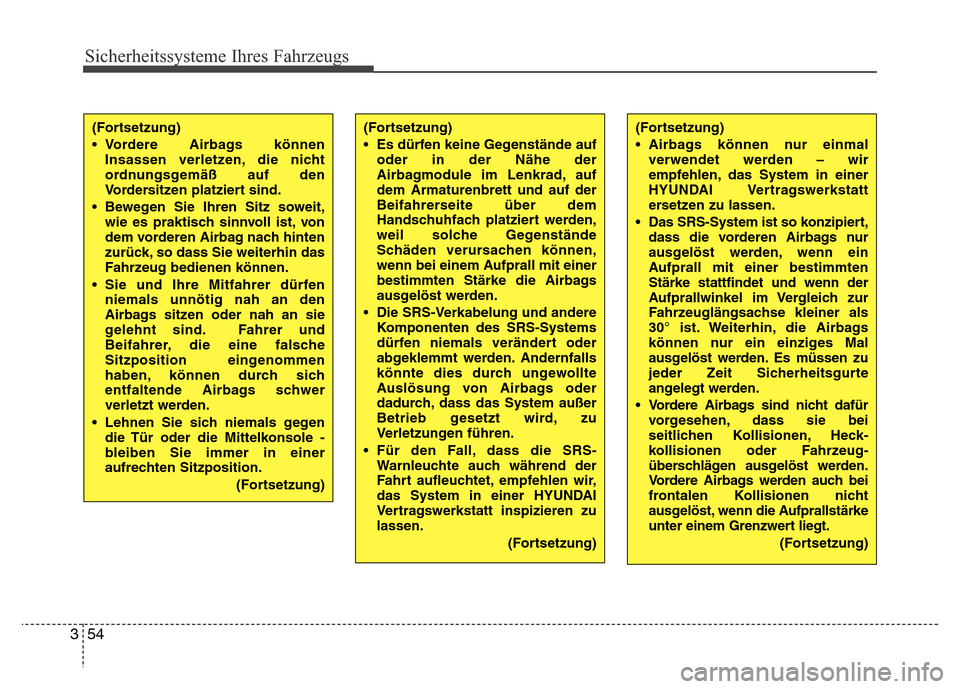

• Airbags können nur einmal
verwendet werden – wir
empfehlen, das System in einer
HYUNDAI Vertragswerkstatt
ersetzen zu lassen.
• Das SRS-System ist so konzipiert,
dass die vorderen Airbags nur
ausgelöst werden, wenn ein
Aufprall mit einer bestimmten
Stärke stattfindet und wenn der
Aufprallwinkel im Vergleich zur
Fahrzeuglängsachse kleiner als
30° ist. Weiterhin, die Airbags
können nur ein einziges Mal
ausgelöst werden. Es müssen zu
jeder Zeit Sicherheitsgurte
angelegt werden.
• Vordere Airbags sind nicht dafür
vorgesehen, dass sie bei
seitlichen Kollisionen, Heck
-kollisionen oder Fahrzeug-überschlägen ausgelöst werden.
Vordere Airbags werden auch bei
frontalen Kollisionen nicht
ausgelöst, wenn die Aufprallstärke
unter einem Grenzwert liegt.
(Fortsetzung)
(Fortsetzung)
• Vordere Airbags können
Insassen verletzen, die nicht
ordnungsgemäß auf den
Vordersitzen platziert sind.
• Bewegen Sie Ihren Sitz soweit,
wie es praktisch sinnvoll ist, von
dem vorderen Airbag nach hinten
zurück, so dass Sie weiterhin das
Fahrzeug bedienen können.
• Sie und Ihre Mitfahrer dürfen
niemals unnötig nah an den
Airbags sitzen oder nah an sie
gelehnt sind. Fahrer und
Beifahrer, die eine falsche
Sitzposition eingenommen
haben, können durch sich
entfaltende Airbags schwer
verletzt werden.
• Lehnen Sie sich niemals gegen
die Tür oder die Mittelkonsole -
bleiben Sie immer in einer
aufrechten Sitzposition.
(Fortsetzung)(Fortsetzung)
• Es dürfen keine Gegenstände auf
oder in der Nähe der
Airbagmodule im Lenkrad, auf
dem Armaturenbrett und auf der
Beifahrerseite über dem
Handschuhfach platziert werden,
weil solche Gegenstände
Schäden verursachen können,
wenn bei einem Aufprall mit einer
bestimmten Stärke die Airbags
ausgelöst werden.
• Die SRS-Verkabelung und andere
Komponenten des SRS-Systems
dürfen niemals verändert oder
abgeklemmt werden. Andernfalls
könnte dies durch ungewollte
Auslösung von Airbags oder
dadurch, dass das System außer
Betrieb gesetzt wird, zu
Verletzungen führen.
• Für den Fall, dass die SRS-
Warnleuchte auch während der
Fahrt aufleuchtet, empfehlen wir,
das System in einer HYUNDAI
Vertragswerkstatt inspizieren zu
lassen.
(Fortsetzung)

355
Sicherheitssysteme Ihres Fahrzeugs

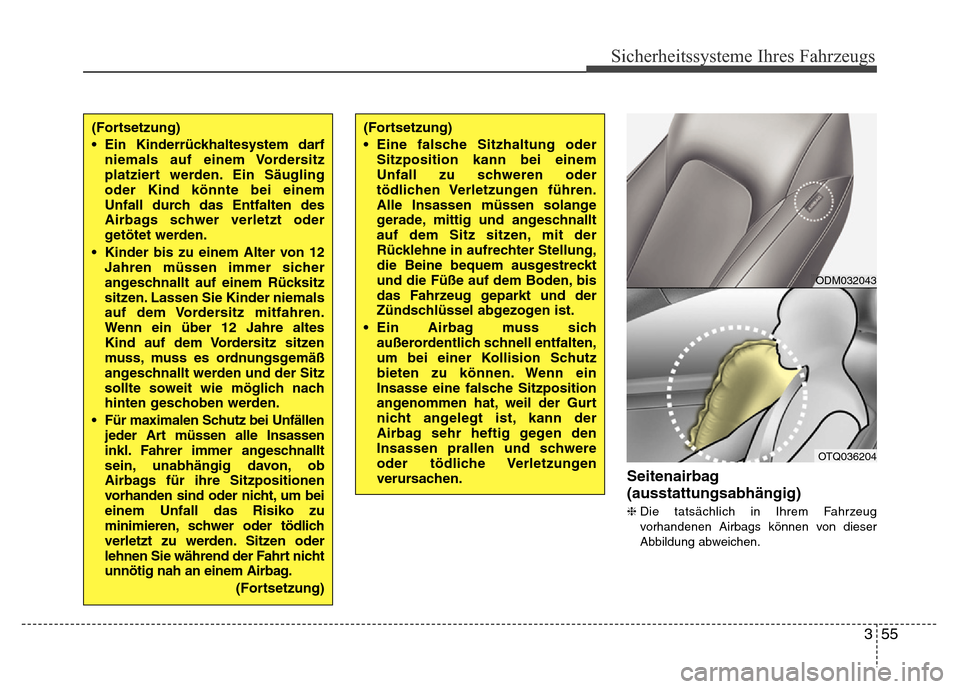

Seitenairbag
(ausstattungsabhängig)
❈Die tatsächlich in Ihrem Fahrzeug
vorhandenen Airbags können von dieser
Abbildung abweichen.
ODM032043
OTQ036204
(Fortsetzung)
• Ein Kinderrückhaltesystem darf
niemals auf einem Vordersitz
platziert werden. Ein Säugling
oder Kind könnte bei einem
Unfall durch das Entfalten des
Airbags schwer verletzt oder
getötet werden.
• Kinder bis zu einem Alter von 12
Jahren müssen immer sicher
angeschnallt auf einem Rücksitz
sitzen. Lassen Sie Kinder niemals
auf dem Vordersitz mitfahren.
Wenn ein über 12 Jahre altes
Kind auf dem Vordersitz sitzen
muss, muss es ordnungsgemäß
angeschnallt werden und der Sitz
sollte soweit wie möglich nach
hinten geschoben werden.
• Für maximalen Schutz bei Unfällen
jeder Art müssen alle Insassen
inkl. Fahrer immer angeschnallt
sein, unabhängig davon, ob
Airbags für ihre Sitzpositionen
vorhanden sind oder nicht, um bei
einem Unfall das Risiko zu
minimieren, schwer oder tödlich
verletzt zu werden. Sitzen oder
lehnen Sie während der Fahrt nicht
unnötig nah an einem Airbag.
(Fortsetzung)(Fortsetzung)
• Eine falsche Sitzhaltung oder
Sitzposition kann bei einem
Unfall zu schweren oder
tödlichen Verletzungen führen.
Alle Insassen müssen solange
gerade, mittig und angeschnallt
auf dem Sitz sitzen, mit der
Rücklehne in aufrechter Stellung,
die Beine bequem ausgestreckt
und die Füße auf dem Boden, bis
das Fahrzeug geparkt und der
Zündschlüssel abgezogen ist.
• Ein Airbag muss sich
außerordentlich schnell entfalten,
um bei einer Kollision Schutz
bieten zu können. Wenn ein
Insasse eine falsche Sitzposition
angenommen hat, weil der Gurt
nicht angelegt ist, kann der
Airbag sehr heftig gegen den
Insassen prallen und schwere
oder tödliche Verletzungen
verursachen.

Sicherheitssysteme Ihres Fahrzeugs
56 3

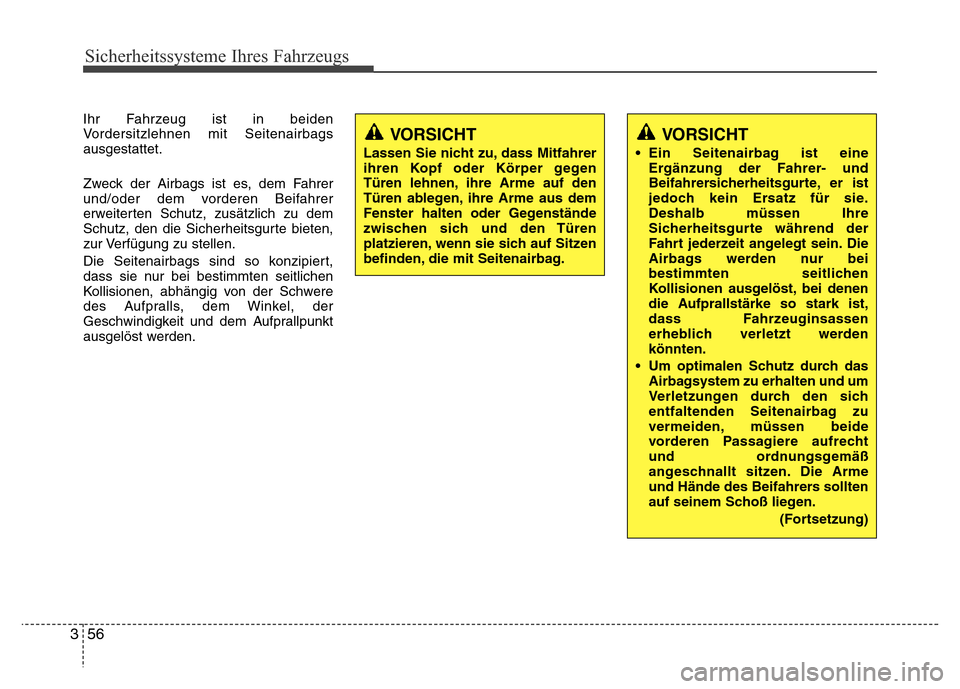

Ihr Fahrzeug ist in beiden
Vordersitzlehnen mit Seitenairbags
ausgestattet.
Zweck der Airbags ist es, dem Fahrer
und/oder dem vorderen Beifahrer
erweiterten Schutz, zusätzlich zu dem
Schutz, den die Sicherheitsgurte bieten,
zur Verfügung zu stellen.
Die Seitenairbags sind so konzipiert,
dass sie nur bei bestimmten seitlichen
Kollisionen, abhängig von der Schwere
des Aufpralls, dem Winkel, der
Geschwindigkeit und dem Aufprallpunkt
ausgelöst werden.
VORSICHT
• Ein Seitenairbag ist eine
Ergänzung der Fahrer- und
Beifahrersicherheitsgurte, er ist
jedoch kein Ersatz für sie.
Deshalb müssen Ihre
Sicherheitsgurte während der
Fahrt jederzeit angelegt sein. Die
Airbags werden nur bei
bestimmten seitlichen
Kollisionen ausgelöst, bei denen
die Aufprallstärke so stark ist,
dass Fahrzeuginsassen
erheblich verletzt werden
könnten.
• Um optimalen Schutz durch das
Airbagsystem zu erhalten und um
Verletzungen durch den sich
entfaltenden Seitenairbag zu
vermeiden, müssen beide
vorderen Passagiere aufrecht
und ordnungsgemäß
angeschnallt sitzen. Die Arme
und Hände des Beifahrers sollten
auf seinem Schoß liegen.
(Fortsetzung)
VORSICHT
Lassen Sie nicht zu, dass Mitfahrer
ihren Kopf oder Körper gegen
Türen lehnen, ihre Arme auf den
Türen ablegen, ihre Arme aus dem
Fenster halten oder Gegenstände
zwischen sich und den Türen
platzieren, wenn sie sich auf Sitzen
befinden, die mit Seitenairbag.

357
Sicherheitssysteme Ihres Fahrzeugs
(Fortsetzung)
• Lagern Sie keine Gegenstände
(Regenschirm, Tasche usw.)
zwischen Vordertür und
Vordersitz. Solche Gegenstände
können bei einer Auslösung des
Seitenairbags zu gefährlichen
Projektilen werden und Verlet
-zungen verursachen.
•Um das ungewollte Auslösen
eines Airbags mit möglichen
daraus resultierenden Verletzun
-gen zu vermeiden, schlagen Sie
bei eingeschalteter Zündung
nicht gegen den seitlichen Auf
-prallsensor.
•Für den Fall, dass der Sitz oder
der Sitzbezug beschädigt ist,
empfehlen wir, das System in
einer HYUNDAI Vertragswerkstatt
instand setzen zu lassen.
(Fortsetzung)
• Lassen Sie nicht zu, dass
Mitfahrer ihren Kopf oder Körper
gegen Türen lehnen, ihre Arme
auf den Türen ablegen, ihre Arme
aus dem Fenster halten oder
Gegenstände zwischen sich und
den Türen platzieren, wenn sie
sich auf Sitzen befinden, die mit
Seiten- und/oder Kopfairbags
ausgerüstet sind.
• Verwenden Sie keine zusätzli
-chen Sitzbezüge.
•Die Verwendung von Sitzbezügen
könnte die Effektivität des
Systems reduzieren oder
beeinträchtigen.
• Befestigen Sie keine
Zubehörteile an oder in der Nähe
der Seitenairbags.
• Platzieren Sie keine Gegenstände
über dem Airbag oder zwischen
Ihnen und dem Airbag.
(Fortsetzung)

Sicherheitssysteme Ihres Fahrzeugs
58 3
C040800BTQ

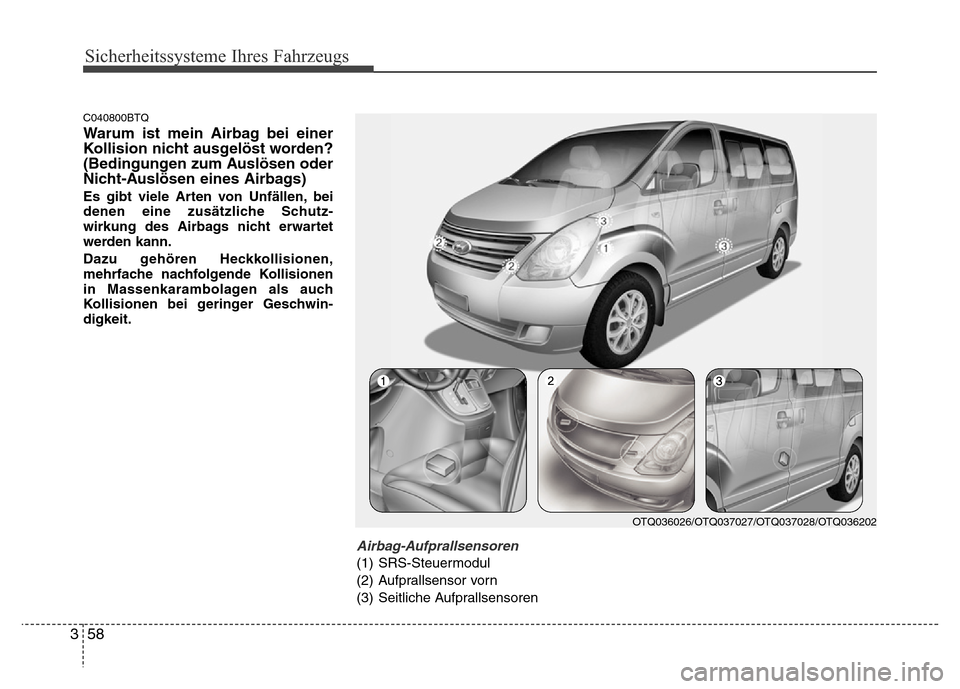

Warum ist mein Airbag bei einer
Kollision nicht ausgelöst worden?
(Bedingungen zum Auslösen oder
Nicht-Auslösen eines Airbags)
Es gibt viele Arten von Unfällen, bei
denen eine zusätzliche Schutz-
wirkung des Airbags nicht erwartet
werden kann.
Dazu gehören Heckkollisionen,
mehrfache nachfolgende Kollisionen
in Massenkarambolagen als auch
Kollisionen bei geringer Geschwin-
digkeit.
Airbag-Aufprallsensoren
(1) SRS-Steuermodul
(2) Aufprallsensor vorn
(3) Seitliche Aufprallsensoren
OTQ036026/OTQ037027/OTQ037028/OTQ036202

359
Sicherheitssysteme Ihres Fahrzeugs
C040801ATQ

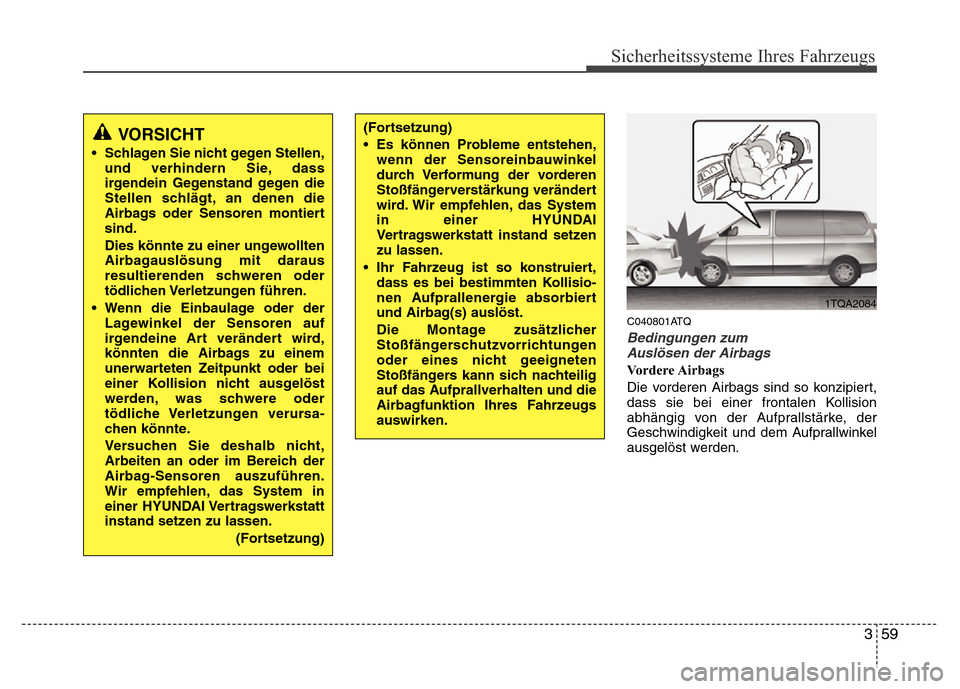

Bedingungen zum
Auslösen der Airbags
Vordere Airbags
Die vorderen Airbags sind so konzipiert,
dass sie bei einer frontalen Kollision
abhängig von der Aufprallstärke, der
Geschwindigkeit und dem Aufprallwinkel
ausgelöst werden.
1TQA2084
VORSICHT
• Schlagen Sie nicht gegen Stellen,
und verhindern Sie, dass
irgendein Gegenstand gegen die
Stellen schlägt, an denen die
Airbags oder Sensoren montiert
sind.
Dies könnte zu einer ungewollten
Airbagauslösung mit daraus
resultierenden schweren oder
tödlichen Verletzungen führen.
• Wenn die Einbaulage oder der
Lagewinkel der Sensoren auf
irgendeine Art verändert wird,
könnten die Airbags zu einem
unerwarteten Zeitpunkt oder bei
einer Kollision nicht ausgelöst
werden, was schwere oder
tödliche Verletzungen verursa
-chen könnte.
Versuchen Sie deshalb nicht,
Arbeiten an oder im Bereich der
Airbag-Sensoren auszuführen.
Wir empfehlen, das System in
einer HYUNDAI Vertragswerkstatt
instand setzen zu lassen.
(Fortsetzung)
(Fortsetzung)
• Es können Probleme entstehen,
wenn der Sensoreinbauwinkel
durch Verformung der vorderen
Stoßfängerverstärkung verändert
wird. Wir empfehlen, das System
in einer HYUNDAI
Vertragswerkstatt instand setzen
zu lassen.
• Ihr Fahrzeug ist so konstruiert,
dass es bei bestimmten Kollisio
-nen Aufprallenergie absorbiert
und Airbag(s) auslöst.
Die Montage zusätzlicher
Stoßfängerschutzvorrichtungen
oder eines nicht geeigneten
Stoßfängers kann sich nachteilig
auf das Aufprallverhalten und die
Airbagfunktion Ihres Fahrzeugs
auswirken.

Sicherheitssysteme Ihres Fahrzeugs
60 3

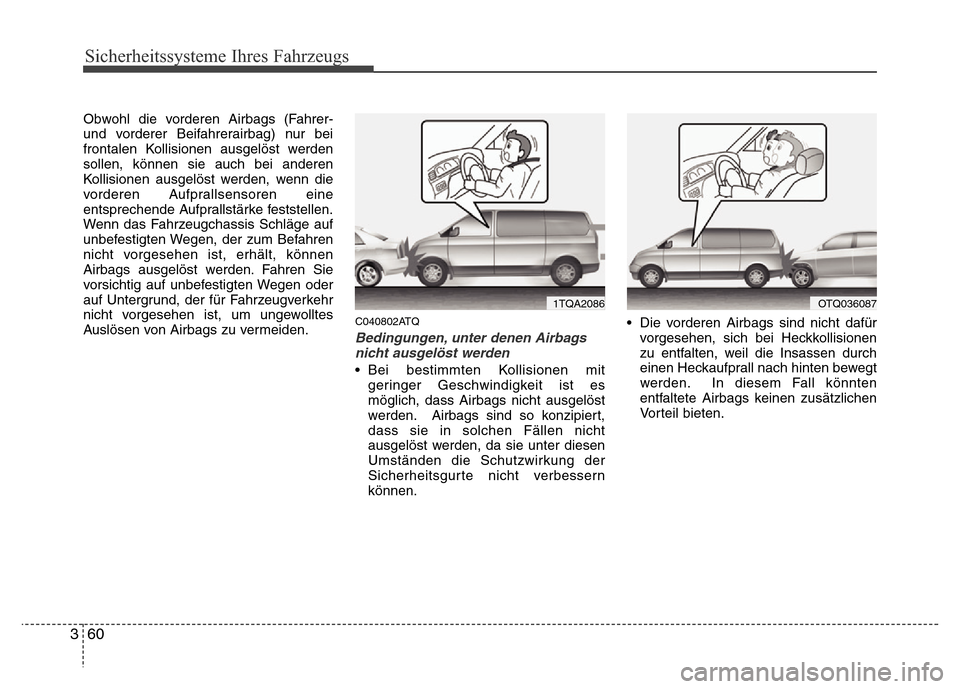

Obwohl die vorderen Airbags (Fahrer-
und vorderer Beifahrerairbag) nur bei
frontalen Kollisionen ausgelöst werden
sollen, können sie auch bei anderen
Kollisionen ausgelöst werden, wenn die
vorderen Aufprallsensoren eine
entsprechende Aufprallstärke feststellen.
Wenn das Fahrzeugchassis Schläge auf
unbefestigten Wegen, der zum Befahren
nicht vorgesehen ist, erhält, können
Airbags ausgelöst werden. Fahren Sie
vorsichtig auf unbefestigten Wegen oder
auf Untergrund, der für Fahrzeugverkehr
nicht vorgesehen ist, um ungewolltes
Auslösen von Airbags zu vermeiden.
C040802ATQ
Bedingungen, unter denen Airbags
nicht ausgelöst werden
• Bei bestimmten Kollisionen mit
geringer Geschwindigkeit ist es
möglich, dass Airbags nicht ausgelöst
werden. Airbags sind so konzipiert,
dass sie in solchen Fällen nicht
ausgelöst werden, da sie unter diesen
Umständen die Schutzwirkung der
Sicherheitsgurte nicht verbessern
können.• Die vorderen Airbags sind nicht dafür
vorgesehen, sich bei Heckkollisionen
zu entfalten, weil die Insassen durch
einen Heckaufprall nach hinten bewegt
werden. In diesem Fall könnten
entfaltete Airbags keinen zusätzlichen
Vorteil bieten.
1TQA2086OTQ036087

361
Sicherheitssysteme Ihres Fahrzeugs

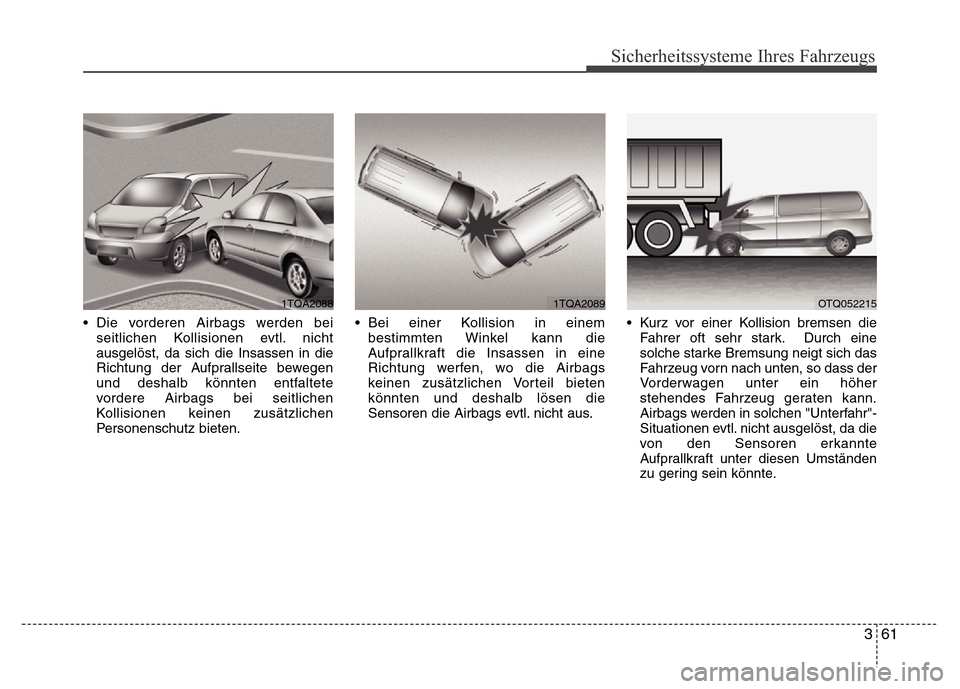

• Die vorderen Airbags werden bei
seitlichen Kollisionen evtl. nicht
ausgelöst, da sich die Insassen in die
Richtung der Aufprallseite bewegen
und deshalb könnten entfaltete
vordere Airbags bei seitlichen
Kollisionen keinen zusätzlichen
Personenschutz bieten.• Bei einer Kollision in einem
bestimmten Winkel kann die
Aufprallkraft die Insassen in eine
Richtung werfen, wo die Airbags
keinen zusätzlichen Vorteil bieten
könnten und deshalb lösen die
Sensoren die Airbags evtl. nicht aus.• Kurz vor einer Kollision bremsen die
Fahrer oft sehr stark. Durch eine
solche starke Bremsung neigt sich das
Fahrzeug vorn nach unten, so dass der
Vorderwagen unter ein höher
stehendes Fahrzeug geraten kann.
Airbags werden in solchen "Unterfahr"-
Situationen evtl. nicht ausgelöst, da die
von den Sensoren erkannte
Aufprallkraft unter diesen Umständen
zu gering sein könnte.
1TQA20891TQA2088OTQ052215

Sicherheitssysteme Ihres Fahrzeugs
62 3

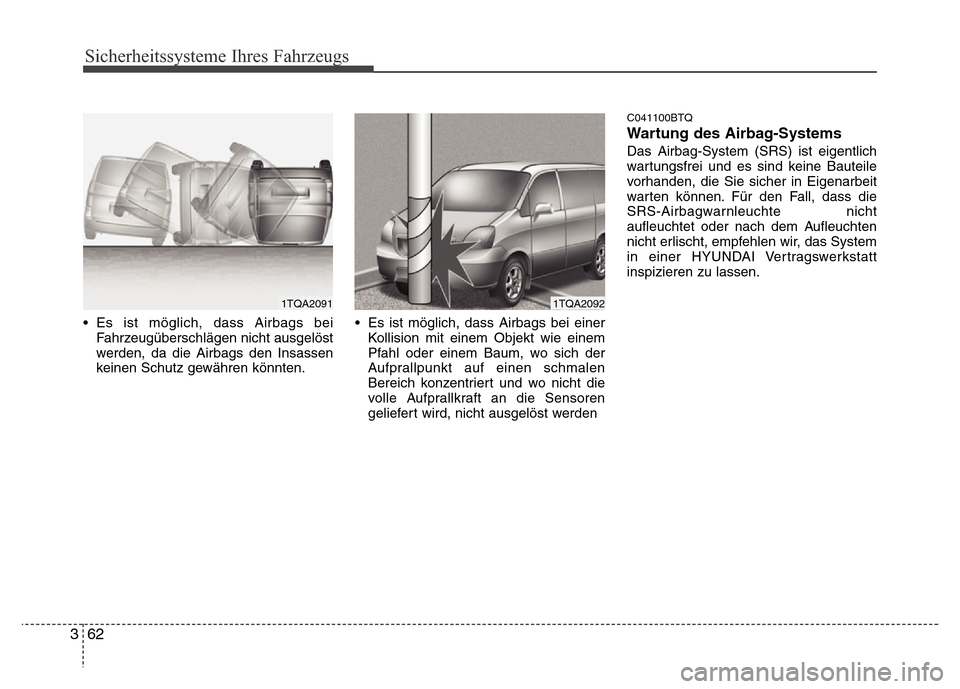

• Es ist möglich, dass Airbags bei
Fahrzeugüberschlägen nicht ausgelöst
werden, da die Airbags den Insassen
keinen Schutz gewähren könnten.• Es ist möglich, dass Airbags bei einer
Kollision mit einem Objekt wie einem
Pfahl oder einem Baum, wo sich der
Aufprallpunkt auf einen schmalen
Bereich konzentriert und wo nicht die
volle Aufprallkraft an die Sensoren
geliefert wird, nicht ausgelöst werden
C041100BTQ
Wartung des Airbag-Systems
Das Airbag-System (SRS) ist eigentlich
wartungsfrei und es sind keine Bauteile
vorhanden, die Sie sicher in Eigenarbeit
warten können. Für den Fall, dass die
SRS-Airbagwarnleuchte nicht
aufleuchtet oder nach dem Aufleuchten
nicht erlischt, empfehlen wir, das System
in einer HYUNDAI Vertragswerkstatt
inspizieren zu lassen.
1TQA20911TQA2092

363
Sicherheitssysteme Ihres Fahrzeugs

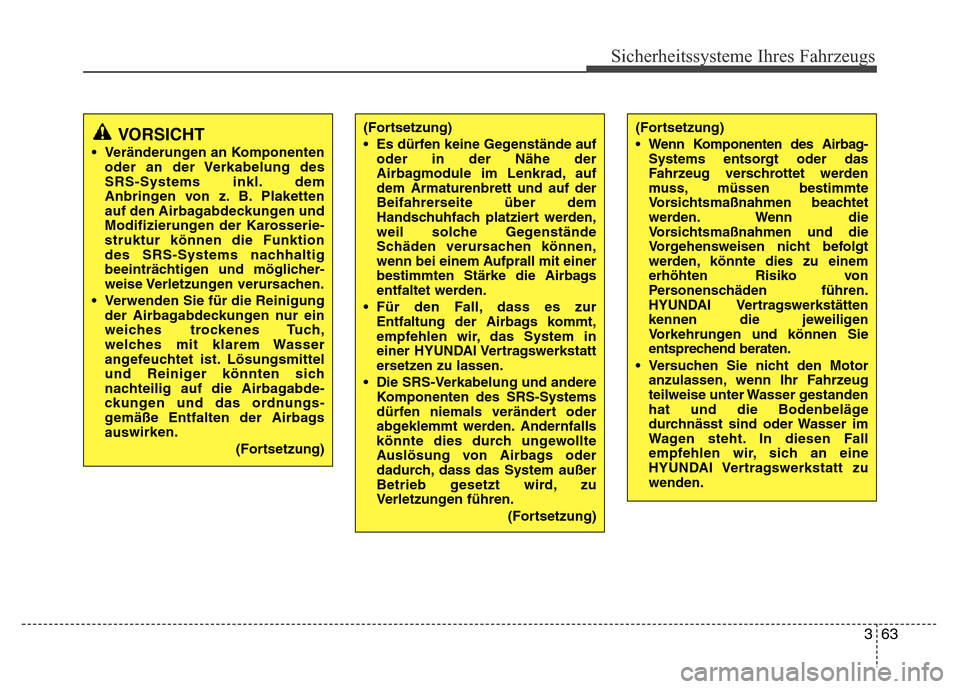

VORSICHT
• Veränderungen an Komponenten
oder an der Verkabelung des
SRS-Systems inkl. dem
Anbringen von z. B. Plaketten
auf den Airbagabdeckungen und
Modifizierungen der Karosserie
-struktur können die Funktion
des SRS-Systems nachhaltig
beeinträchtigen und möglicher
-weise Verletzungen verursachen.
•Verwenden Sie für die Reinigung
der Airbagabdeckungen nur ein
weiches trockenes Tuch,
welches mit klarem Wasser
angefeuchtet ist. Lösungsmittel
und Reiniger könnten sich
nachteilig auf die Airbagabde
-ckungen und das ordnungs-gemäße Entfalten der Airbags
auswirken.
(Fortsetzung)
(Fortsetzung)
• Es dürfen keine Gegenstände auf
oder in der Nähe der
Airbagmodule im Lenkrad, auf
dem Armaturenbrett und auf der
Beifahrerseite über dem
Handschuhfach platziert werden,
weil solche Gegenstände
Schäden verursachen können,
wenn bei einem Aufprall mit einer
bestimmten Stärke die Airbags
entfaltet werden.
• Für den Fall, dass es zur
Entfaltung der Airbags kommt,
empfehlen wir, das System in
einer HYUNDAI Vertragswerkstatt
ersetzen zu lassen.
• Die SRS-Verkabelung und andere
Komponenten des SRS-Systems
dürfen niemals verändert oder
abgeklemmt werden. Andernfalls
könnte dies durch ungewollte
Auslösung von Airbags oder
dadurch, dass das System außer
Betrieb gesetzt wird, zu
Verletzungen führen.
(Fortsetzung)(Fortsetzung)
• Wenn Komponenten des Airbag-
Systems entsorgt oder das
Fahrzeug verschrottet werden
muss, müssen bestimmte
Vorsichtsmaßnahmen beachtet
werden. Wenn die
Vorsichtsmaßnahmen und die
Vorgehensweisen nicht befolgt
werden, könnte dies zu einem
erhöhten Risiko von
Personenschäden führen.
HYUNDAI Vertragswerkstätten
kennen die jeweiligen
Vorkehrungen und können Sie
entsprechend beraten.
• Versuchen Sie nicht den Motor
anzulassen, wenn Ihr Fahrzeug
teilweise unter Wasser gestanden
hat und die Bodenbeläge
durchnässt sind oder Wasser im
Wagen steht. In diesen Fall
empfehlen wir, sich an eine
HYUNDAI Vertragswerkstatt zu
wenden.
