Hyundai H-1 (Grand Starex) 2016 Betriebsanleitung (in German)

419
Ausstattung Ihres Fahrzeugs
D070100ATQ

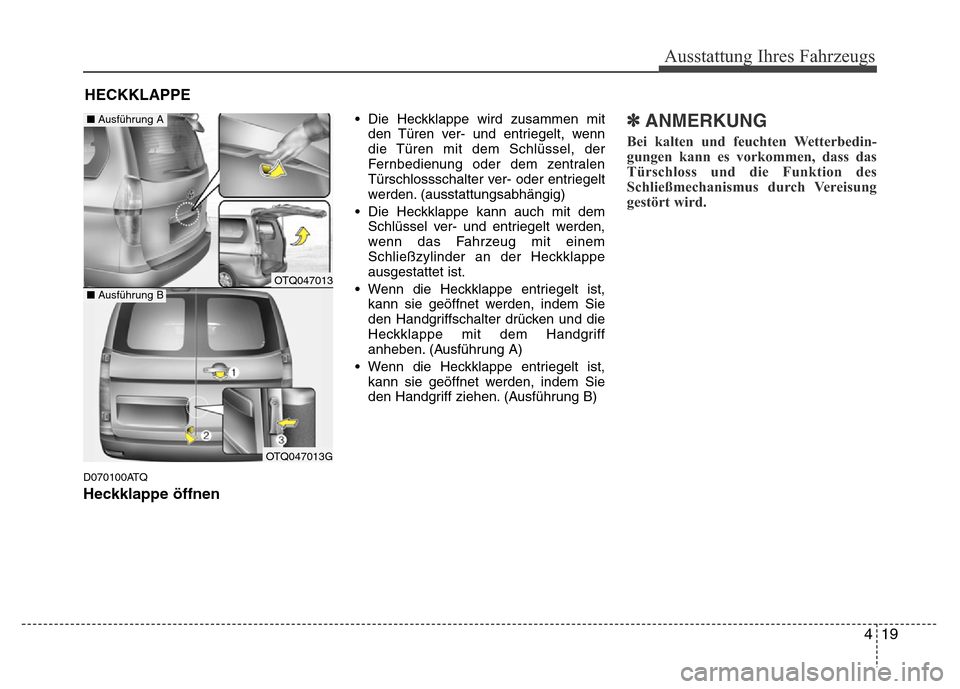

Heckklappe öffnen
• Die Heckklappe wird zusammen mit
den Türen ver- und entriegelt, wenn
die Türen mit dem Schlüssel, der
Fernbedienung oder dem zentralen
Türschlossschalter ver- oder entriegelt
werden. (ausstattungsabhängig)
• Die Heckklappe kann auch mit dem
Schlüssel ver- und entriegelt werden,
wenn das Fahrzeug mit einem
Schließzylinder an der Heckklappe
ausgestattet ist.
• Wenn die Heckklappe entriegelt ist,
kann sie geöffnet werden, indem Sie
den Handgriffschalter drücken und die
Heckklappe mit dem Handgriff
anheben. (Ausführung A)
• Wenn die Heckklappe entriegelt ist,
kann sie geöffnet werden, indem Sie
den Handgriff ziehen. (Ausführung B)✽ANMERKUNG
Bei kalten und feuchten Wetterbedin-
gungen kann es vorkommen, dass das
Türschloss und die Funktion des
Schließmechanismus durch Vereisung
gestört wird.
HECKKLAPPE
OTQ047013
OTQ047013G
■Ausführung A
■Ausführung B

Ausstattung Ihres Fahrzeugs
20 4

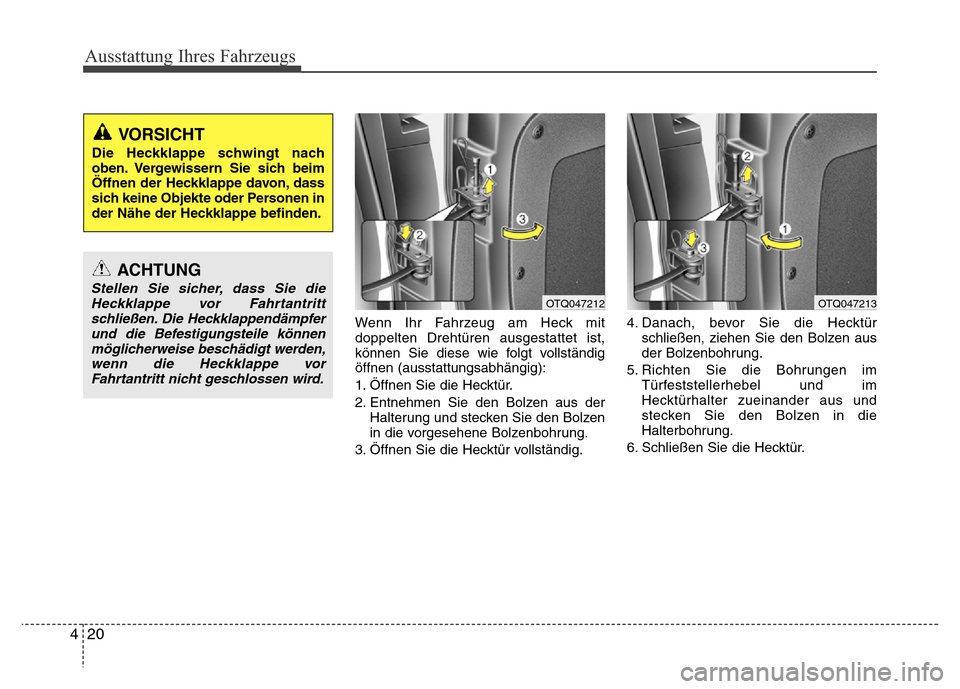

Wenn Ihr Fahrzeug am Heck mit
doppelten Drehtüren ausgestattet ist,
können Sie diese wie folgt vollständig
öffnen (ausstattungsabhängig):
1. Öffnen Sie die Hecktür.
2. Entnehmen Sie den Bolzen aus der
Halterung und stecken Sie den Bolzen
in die vorgesehene Bolzenbohrung.
3. Öffnen Sie die Hecktür vollständig.4. Danach, bevor Sie die Hecktür
schließen, ziehen Sie den Bolzen aus
der Bolzenbohrung.
5. Richten Sie die Bohrungen im
Türfeststellerhebel und im
Hecktürhalter zueinander aus und
stecken Sie den Bolzen in die
Halterbohrung.
6. Schließen Sie die Hecktür.
VORSICHT
Die Heckklappe schwingt nach
oben. Vergewissern Sie sich beim
Öffnen der Heckklappe davon, dass
sich keine Objekte oder Personen in
der Nähe der Heckklappe befinden.
ACHTUNG
Stellen Sie sicher, dass Sie die
Heckklappe vor Fahrtantritt
schließen. Die Heckklappendämpfer
und die Befestigungsteile können
möglicherweise beschädigt werden,
wenn die Heckklappe vor
Fahrtantritt nicht geschlossen wird.OTQ047212OTQ047213

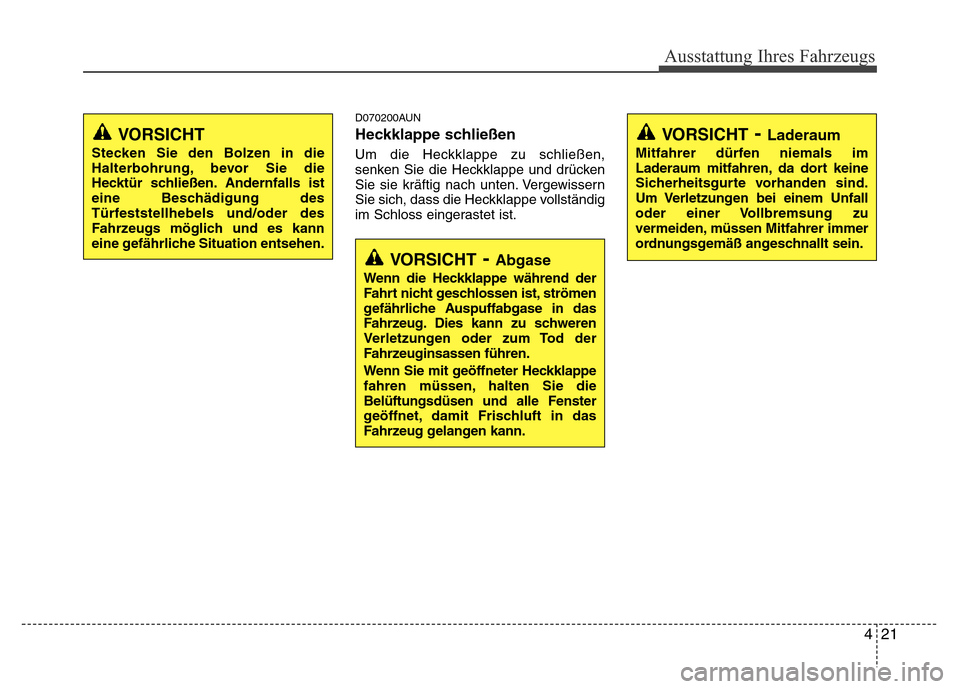

421
Ausstattung Ihres Fahrzeugs
D070200AUN
Heckklappe schließen
Um die Heckklappe zu schließen,
senken Sie die Heckklappe und drücken
Sie sie kräftig nach unten. Vergewissern
Sie sich, dass die Heckklappe vollständig
im Schloss eingerastet ist.
VORSICHT
Stecken Sie den Bolzen in die
Halterbohrung, bevor Sie die
Hecktür schließen. Andernfalls ist
eine Beschädigung des
Türfeststellhebels und/oder des
Fahrzeugs möglich und es kann
eine gefährliche Situation entsehen.
VORSICHT- Abgase
Wenn die Heckklappe während der
Fahrt nicht geschlossen ist, strömen
gefährliche Auspuffabgase in das
Fahrzeug. Dies kann zu schweren
Verletzungen oder zum Tod der
Fahrzeuginsassen führen.
Wenn Sie mit geöffneter Heckklappe
fahren müssen, halten Sie die
Belüftungsdüsen und alle Fenster
geöffnet, damit Frischluft in das
Fahrzeug gelangen kann.
VORSICHT- Laderaum
Mitfahrer dürfen niemals im
Laderaum mitfahren, da dort keine
Sicherheitsgurte vorhanden sind.
Um Verletzungen bei einem Unfall
oder einer Vollbremsung zu
vermeiden, müssen Mitfahrer immer
ordnungsgemäß angeschnallt sein.

Ausstattung Ihres Fahrzeugs
22 4
D070300AEN

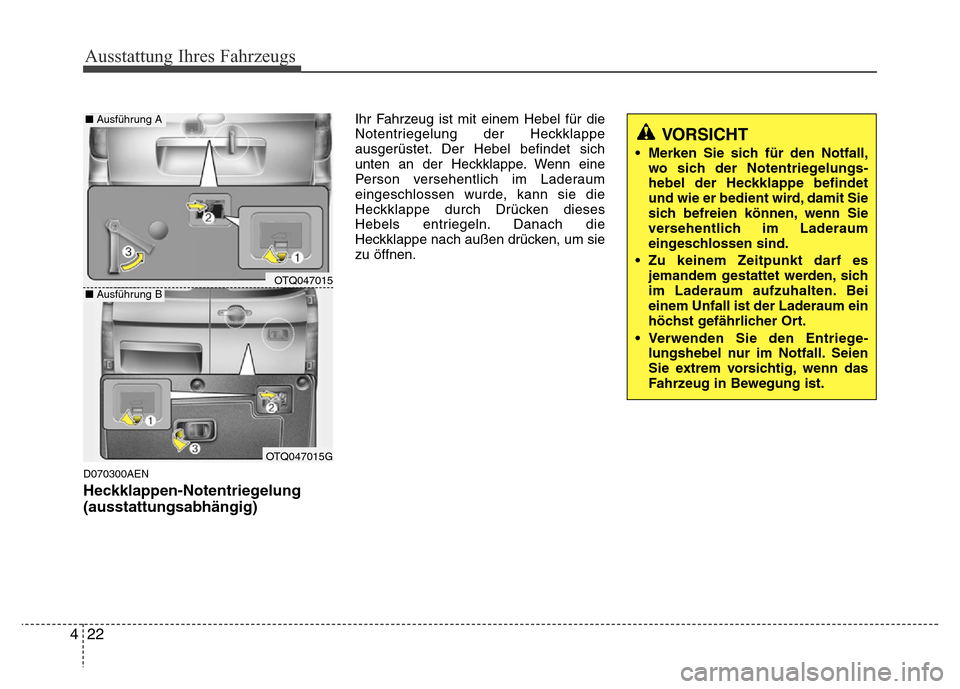

Heckklappen-Notentriegelung
(ausstattungsabhängig)
Ihr Fahrzeug ist mit einem Hebel für die
Notentriegelung der Heckklappe
ausgerüstet. Der Hebel befindet sich
unten an der Heckklappe. Wenn eine
Person versehentlich im Laderaum
eingeschlossen wurde, kann sie die
Heckklappe durch Drücken dieses
Hebels entriegeln. Danach die
Heckklappe nach außen drücken, um sie
zu öffnen.
VORSICHT
• Merken Sie sich für den Notfall,
wo sich der Notentriegelungs-hebel der Heckklappe befindet
und wie er bedient wird, damit Sie
sich befreien können, wenn Sie
versehentlich im Laderaum
eingeschlossen sind.
• Zu keinem Zeitpunkt darf es
jemandem gestattet werden, sich
im Laderaum aufzuhalten. Bei
einem Unfall ist der Laderaum ein
höchst gefährlicher Ort.
• Verwenden Sie den Entriege
-lungshebel nur im Notfall. Seien
Sie extrem vorsichtig, wenn das
Fahrzeug in Bewegung ist.
OTQ047015
OTQ047015G
■Ausführung B
■Ausführung A

423
Ausstattung Ihres Fahrzeugs
D080000ATQ

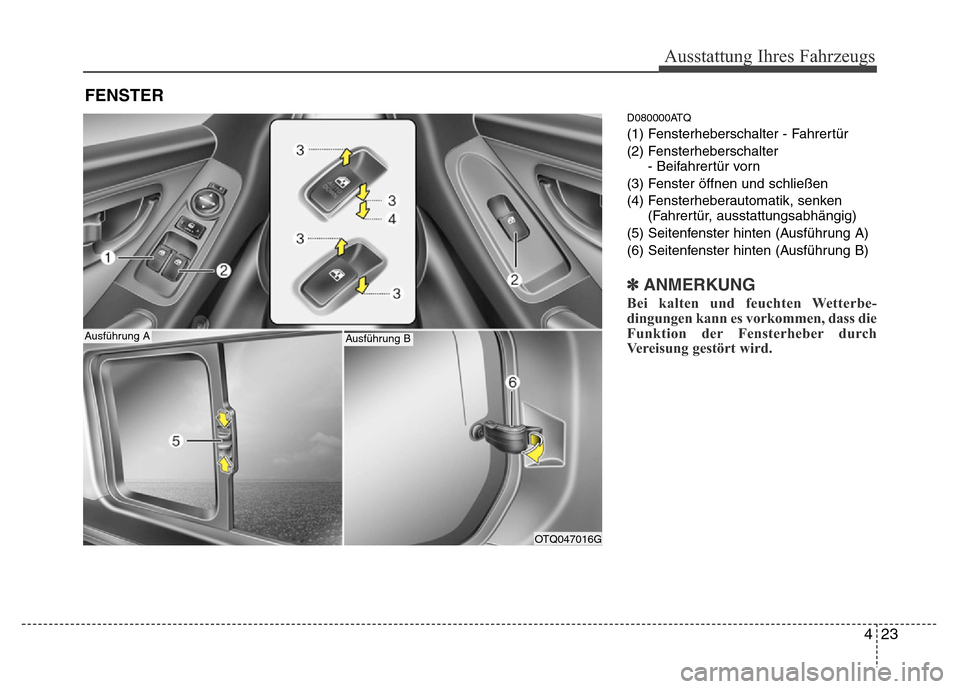

(1) Fensterheberschalter - Fahrertür
(2) Fensterheberschalter
- Beifahrertür vorn
(3) Fenster öffnen und schließen
(4) Fensterheberautomatik, senken
(Fahrertür, ausstattungsabhängig)
(5) Seitenfenster hinten (Ausführung A)
(6) Seitenfenster hinten (Ausführung B)
✽ANMERKUNG
Bei kalten und feuchten Wetterbe-
dingungen kann es vorkommen, dass die
Funktion der Fensterheber durch
Vereisung gestört wird.
FENSTER
OTQ047016G
Ausführung AAusführung B

Ausstattung Ihres Fahrzeugs
24 4
D080100AUN

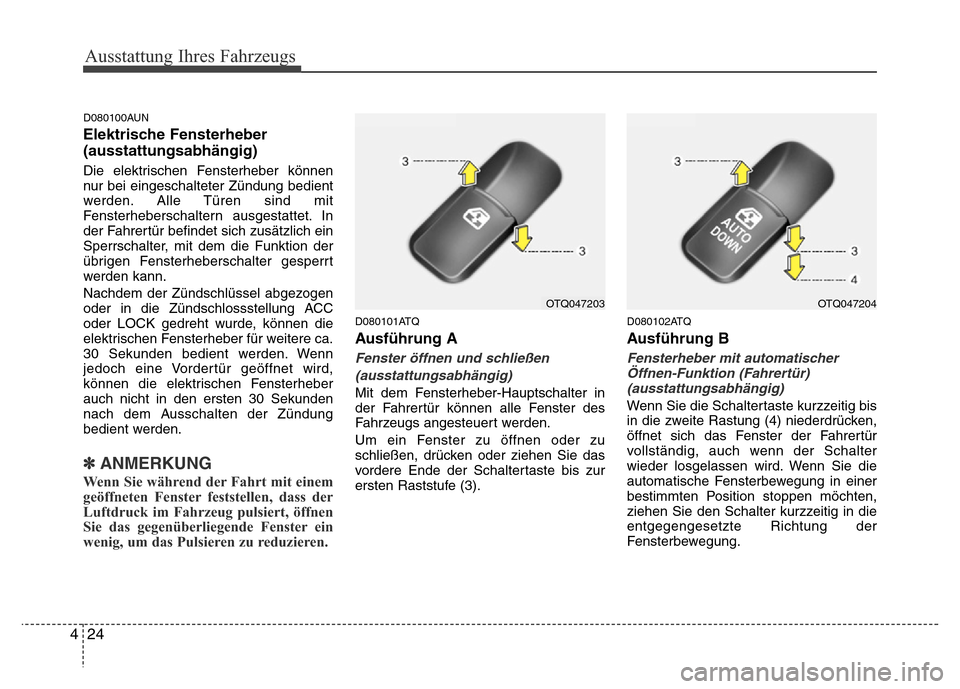

Elektrische Fensterheber
(ausstattungsabhängig)
Die elektrischen Fensterheber können
nur bei eingeschalteter Zündung bedient
werden. Alle Türen sind mit
Fensterheberschaltern ausgestattet. In
der Fahrertür befindet sich zusätzlich ein
Sperrschalter, mit dem die Funktion der
übrigen Fensterheberschalter gesperrt
werden kann.
Nachdem der Zündschlüssel abgezogen
oder in die Zündschlossstellung ACC
oder LOCK gedreht wurde, können die
elektrischen Fensterheber für weitere ca.
30 Sekunden bedient werden. Wenn
jedoch eine Vordertür geöffnet wird,
können die elektrischen Fensterheber
auch nicht in den ersten 30 Sekunden
nach dem Ausschalten der Zündung
bedient werden.
✽ANMERKUNG
Wenn Sie während der Fahrt mit einem
geöffneten Fenster feststellen, dass der
Luftdruck im Fahrzeug pulsiert, öffnen
Sie das gegenüberliegende Fenster ein
wenig, um das Pulsieren zu reduzieren.
D080101ATQ
Ausführung A
Fenster öffnen und schließen
(ausstattungsabhängig)
Mit dem Fensterheber-Hauptschalter in
der Fahrertür können alle Fenster des
Fahrzeugs angesteuert werden.
Um ein Fenster zu öffnen oder zu
schließen, drücken oder ziehen Sie das
vordere Ende der Schaltertaste bis zur
ersten Raststufe (3).
D080102ATQ
Ausführung B
Fensterheber mit automatischer
Öffnen-Funktion (Fahrertür)
(ausstattungsabhängig)
Wenn Sie die Schaltertaste kurzzeitig bis
in die zweite Rastung (4) niederdrücken,
öffnet sich das Fenster der Fahrertür
vollständig, auch wenn der Schalter
wieder losgelassen wird. Wenn Sie die
automatische Fensterbewegung in einer
bestimmten Position stoppen möchten,
ziehen Sie den Schalter kurzzeitig in die
entgegengesetzte Richtung der
Fensterbewegung.
OTQ047203OTQ047204

425
Ausstattung Ihres Fahrzeugs

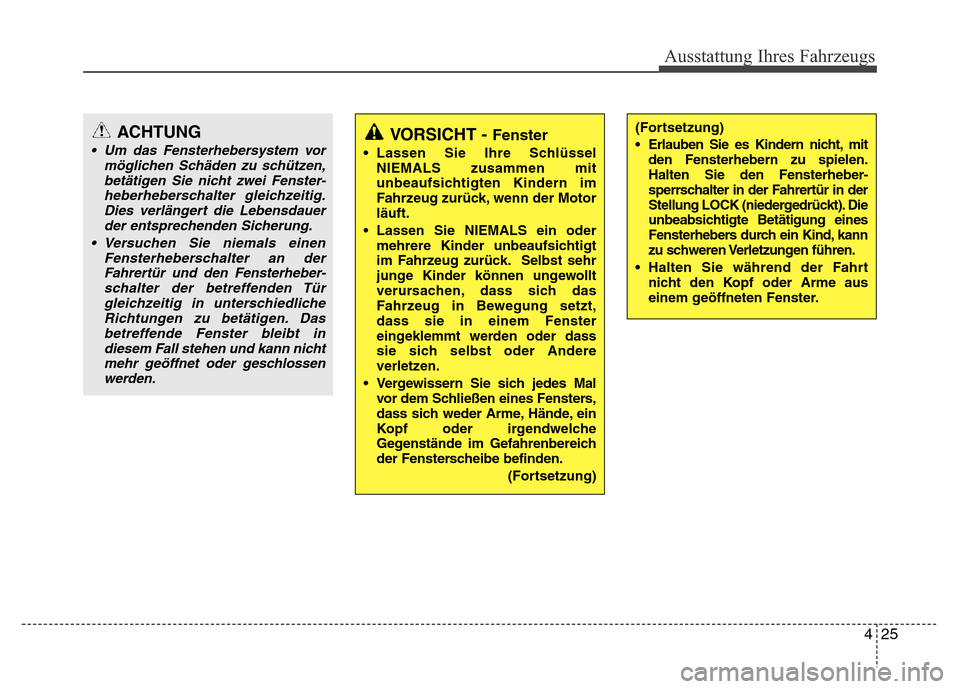

ACHTUNG
• Um das Fensterhebersystem vor
möglichen Schäden zu schützen,
betätigen Sie nicht zwei Fenster
-heberheberschalter gleichzeitig.
Dies verlängert die Lebensdauer
der entsprechenden Sicherung.
• Versuchen Sie niemals einen
Fensterheberschalter an der
Fahrertür und den Fensterheber
-schalter der betreffenden Tür
gleichzeitig in unterschiedliche
Richtungen zu betätigen. Das
betreffende Fenster bleibt in
diesem Fall stehen und kann nicht
mehr geöffnet oder geschlossen
werden.
VORSICHT - Fenster
• Lassen Sie Ihre Schlüssel
NIEMALS zusammen mit
unbeaufsichtigten Kindern im
Fahrzeug zurück, wenn der Motor
läuft.
• Lassen Sie NIEMALS ein oder
mehrere Kinder unbeaufsichtigt
im Fahrzeug zurück. Selbst sehr
junge Kinder können ungewollt
verursachen, dass sich das
Fahrzeug in Bewegung setzt,
dass sie in einem Fenster
eingeklemmt werden oder dass
sie sich selbst oder Andere
verletzen.
• Vergewissern Sie sich jedes Mal
vor dem Schließen eines Fensters,
dass sich weder Arme, Hände, ein
Kopf oder irgendwelche
Gegenstände im Gefahrenbereich
der Fensterscheibe befinden.
(Fortsetzung)
(Fortsetzung)
• Erlauben Sie es Kindern nicht, mit
den Fensterhebern zu spielen.
Halten Sie den Fensterheber
-sperrschalter in der Fahrertür in der
Stellung LOCK (niedergedrückt). Die
unbeabsichtigte Betätigung eines
Fensterhebers durch ein Kind, kann
zu schweren Verletzungen führen.
• Halten Sie während der Fahrt
nicht den Kopf oder Arme aus
einem geöffneten Fenster.

Ausstattung Ihres Fahrzeugs
26 4
D080103ATQ

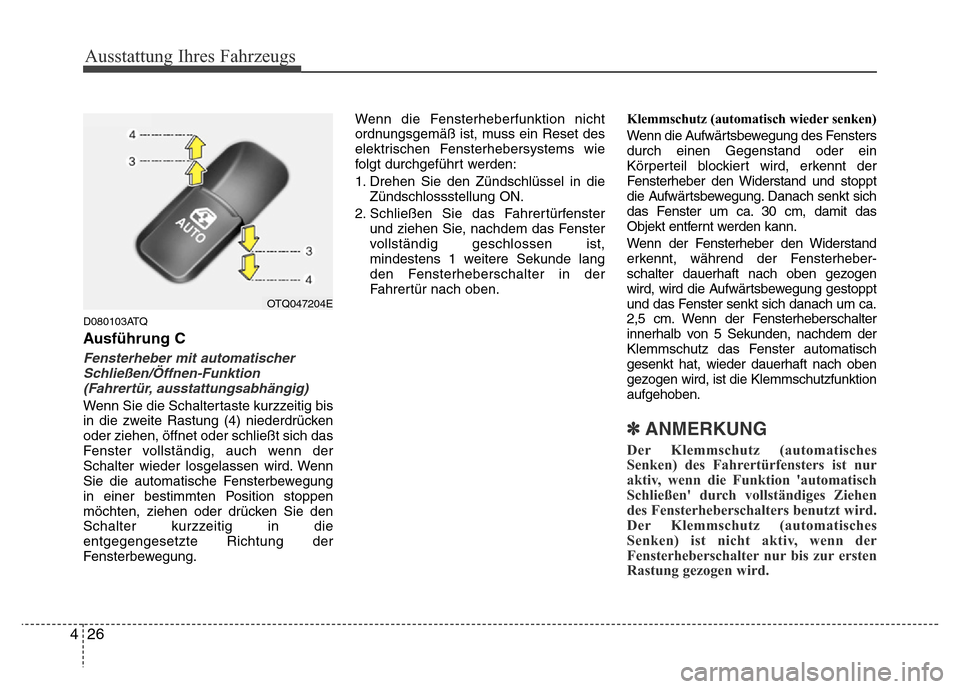

Ausführung C
Fensterheber mit automatischer
Schließen/Öffnen-Funktion
(Fahrertür, ausstattungsabhängig)
Wenn Sie die Schaltertaste kurzzeitig bis
in die zweite Rastung (4) niederdrücken
oder ziehen, öffnet oder schließt sich das
Fenster vollständig, auch wenn der
Schalter wieder losgelassen wird. Wenn
Sie die automatische Fensterbewegung
in einer bestimmten Position stoppen
möchten, ziehen oder drücken Sie den
Schalter kurzzeitig in die
entgegengesetzte Richtung der
Fensterbewegung.Wenn die Fensterheberfunktion nicht
ordnungsgemäß ist, muss ein Reset des
elektrischen Fensterhebersystems wie
folgt durchgeführt werden:
1. Drehen Sie den Zündschlüssel in die
Zündschlossstellung ON.
2. Schließen Sie das Fahrertürfenster
und ziehen Sie, nachdem das Fenster
vollständig geschlossen ist,
mindestens 1 weitere Sekunde lang
den Fensterheberschalter in der
Fahrertür nach oben.Klemmschutz (automatisch wieder senken)
Wenn die Aufwärtsbewegung des Fensters
durch einen Gegenstand oder ein
Körperteil blockiert wird, erkennt der
Fensterheber den Widerstand und stoppt
die Aufwärtsbewegung. Danach senkt sich
das Fenster um ca. 30 cm, damit das
Objekt entfernt werden kann.
Wenn der Fensterheber den Widerstand
erkennt, während der Fensterheber-
schalter dauerhaft nach oben gezogen
wird, wird die Aufwärtsbewegung gestoppt
und das Fenster senkt sich danach um ca.
2,5 cm. Wenn der Fensterheberschalter
innerhalb von 5 Sekunden, nachdem der
Klemmschutz das Fenster automatisch
gesenkt hat, wieder dauerhaft nach oben
gezogen wird, ist die Klemmschutzfunktion
aufgehoben.
✽ANMERKUNG
Der Klemmschutz (automatisches
Senken) des Fahrertürfensters ist nur
aktiv, wenn die Funktion 'automatisch
Schließen' durch vollständiges Ziehen
des Fensterheberschalters benutzt wird.
Der Klemmschutz (automatisches
Senken) ist nicht aktiv, wenn der
Fensterheberschalter nur bis zur ersten
Rastung gezogen wird.
OTQ047204E

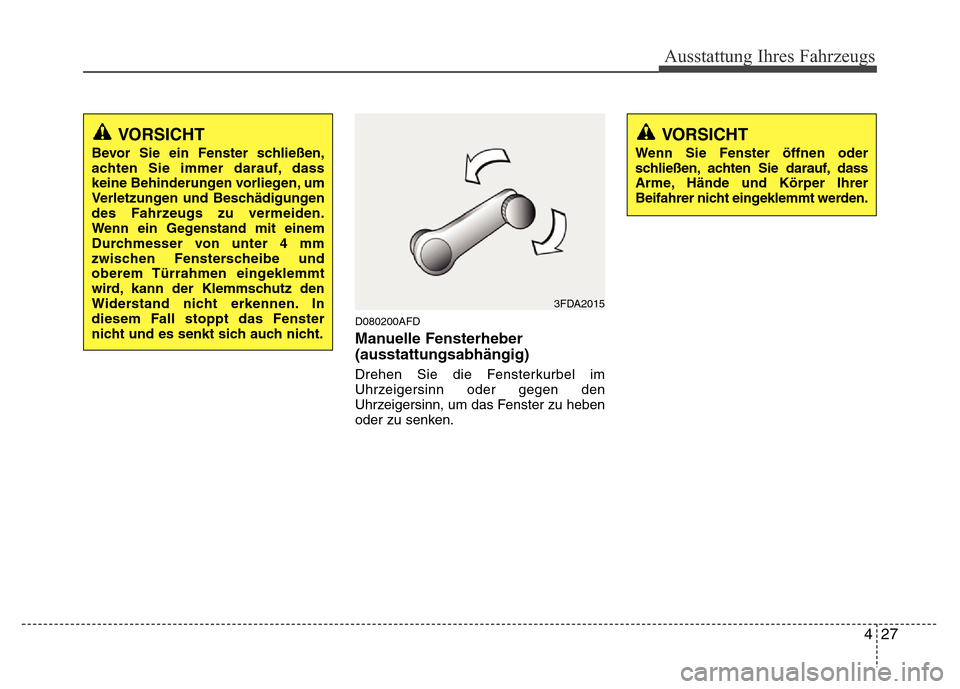

427
Ausstattung Ihres Fahrzeugs
D080200AFD
Manuelle Fensterheber
(ausstattungsabhängig)
Drehen Sie die Fensterkurbel im
Uhrzeigersinn oder gegen den
Uhrzeigersinn, um das Fenster zu heben
oder zu senken.
VORSICHT
Bevor Sie ein Fenster schließen,
achten Sie immer darauf, dass
keine Behinderungen vorliegen, um
Verletzungen und Beschädigungen
des Fahrzeugs zu vermeiden.
Wenn ein Gegenstand mit einem
Durchmesser von unter 4 mm
zwischen Fensterscheibe und
oberem Türrahmen eingeklemmt
wird, kann der Klemmschutz den
Widerstand nicht erkennen. In
diesem Fall stoppt das Fenster
nicht und es senkt sich auch nicht.
3FDA2015
VORSICHT
Wenn Sie Fenster öffnen oder
schließen, achten Sie darauf, dass
Arme, Hände und Körper Ihrer
Beifahrer nicht eingeklemmt werden.

Ausstattung Ihres Fahrzeugs
28 4
D080200ATQ

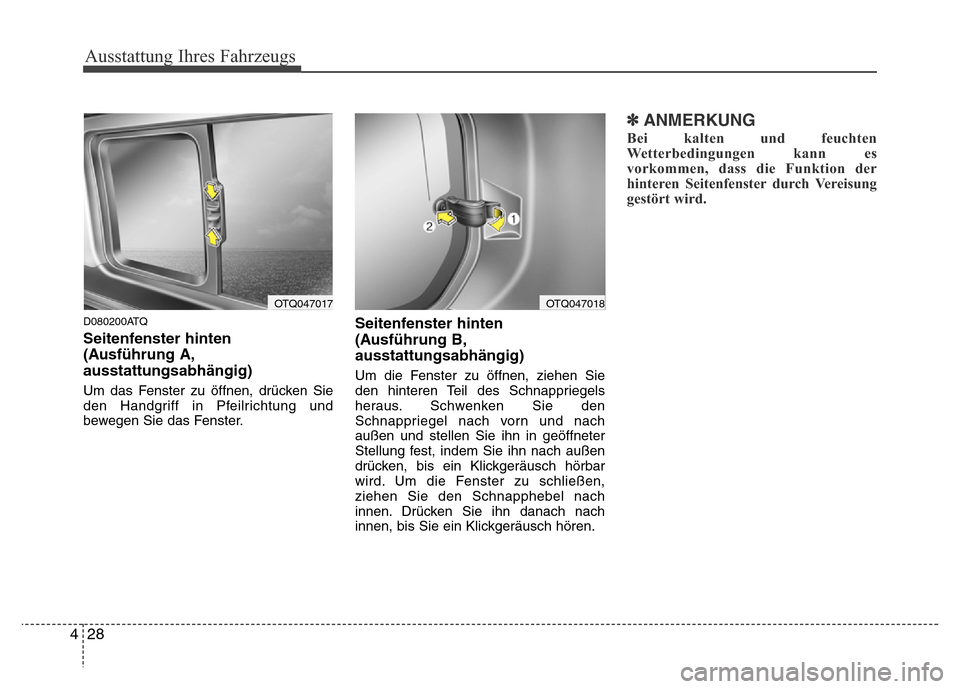

Seitenfenster hinten
(Ausführung A,
ausstattungsabhängig)
Um das Fenster zu öffnen, drücken Sie
den Handgriff in Pfeilrichtung und
bewegen Sie das Fenster.
Seitenfenster hinten
(Ausführung B,
ausstattungsabhängig)
Um die Fenster zu öffnen, ziehen Sie
den hinteren Teil des Schnappriegels
heraus. Schwenken Sie den
Schnappriegel nach vorn und nach
außen und stellen Sie ihn in geöffneter
Stellung fest, indem Sie ihn nach außen
drücken, bis ein Klickgeräusch hörbar
wird. Um die Fenster zu schließen,
ziehen Sie den Schnapphebel nach
innen. Drücken Sie ihn danach nach
innen, bis Sie ein Klickgeräusch hören.
✽ANMERKUNG
Bei kalten und feuchten
Wetterbedingungen kann es
vorkommen, dass die Funktion der
hinteren Seitenfenster durch Vereisung
gestört wird.
OTQ047017OTQ047018
