Системы безопасности автомобиля
14 3

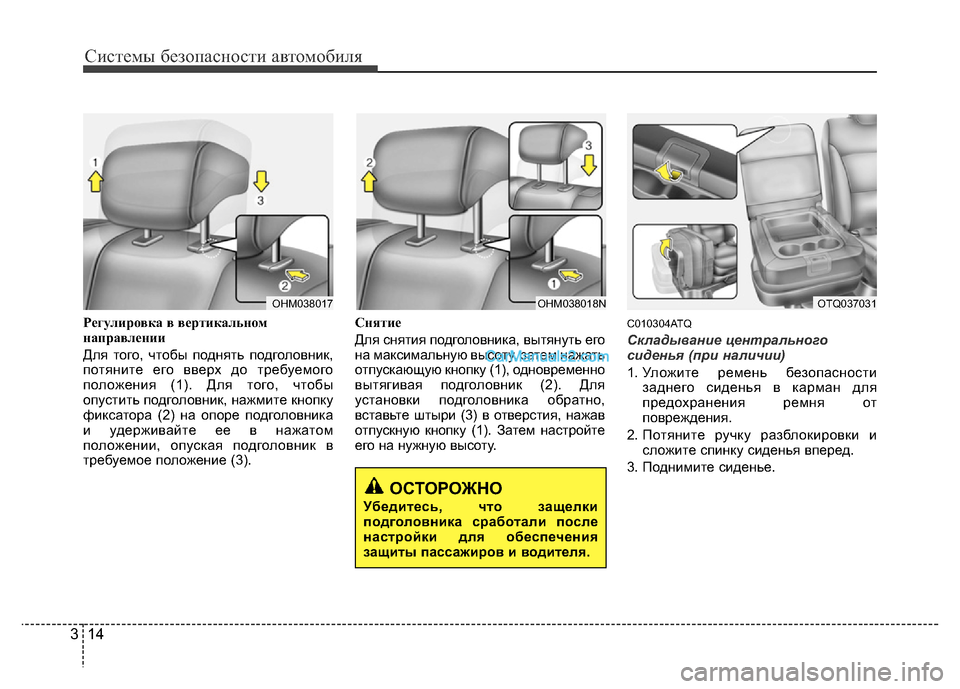

Регулировка в вертикальном
направлении
Для того, чтобы поднять подголовник,
потяните его вверх до требуемого
положения (1). Для того, чтобы
опустить подголовник, нажмите кнопку
фиксатора (2) на опоре подголовника
и удерживайте ее в нажатом
положении, опуская подголовник в
требуемое положение (3). Снятие
Для снятия подголовника, вытянуть его
на максимальную высоту, затем нажать
отпускающую кнопку (1), одновременно
вытягивая подголовник (2). Для
установки подголовника обратно,
вставьте штыри (3) в отверстия, нажав
отпускную кнопку (1). Затем настройте
его на нужную высоту.C010304ATQ
Складывание центрального
сиденья (при наличии)
1. Уложите ремень безопасности
заднего сиденья в карман для
предохранения ремня от
повреждения.
2. Потяните ручку разблокировки и
сложите спинку сиденья вперед.
3. Поднимите сиденье.
OHM038017OHM038018N
ОСТОРОЖНО
Убедитесь, что защелки
подголовника сработали после
настройки для обеспечения
защиты пассажиров и водителя.
OTQ037031
Page 32 of 512
315
Системы безопасности автомобиля

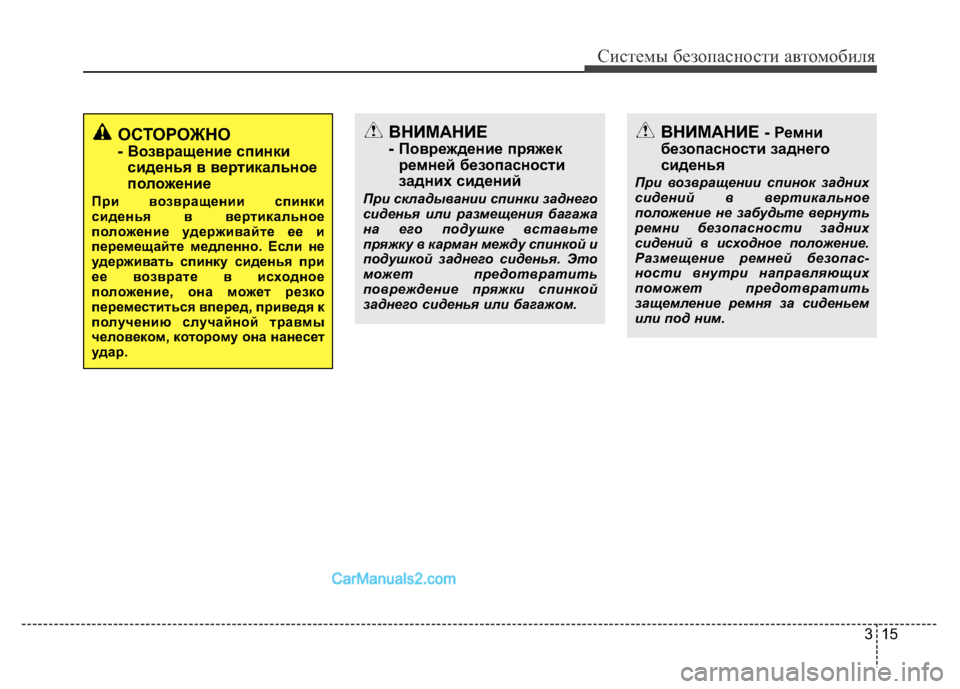

ОСТОРОЖНО
- Возвращение спинки
сиденья в вертикальное
положение
При возвращении спинки
сиденья в вертикальное
положение удерживайте ее и
перемещайте медленно. Если не
удерживать спинку сиденья при
ее возврате в исходное
положение, она может резко
переместиться вперед, приведя к
получению случайной травмы
человеком, которому она нанесет
удар.
ВНИМАНИЕ
- Повреждение пряжек
ремней безопасности
задних сидений
При складывании спинки заднего
сиденья или размещения багажа
на его подушке вставьте
пряжку в карман между спинкой и
подушкой заднего сиденья. Это
может предотвратить
повреждение пряжки спинкой
заднего сиденья или багажом.
ВНИМАНИЕ - Ремни
безопасности заднего
сиденья
При возвращении спинок задних
сидений в вертикальное
положение не забудьте вернуть
ремни безопасности задних
сидений в исходное положение.
Размещение ремней безопас-
ности внутри направляющих
поможет предотвратить
защемление ремня за сиденьем
или под ним.
Page 33 of 512
Системы безопасности автомобиля
16 3
C010307ATQ

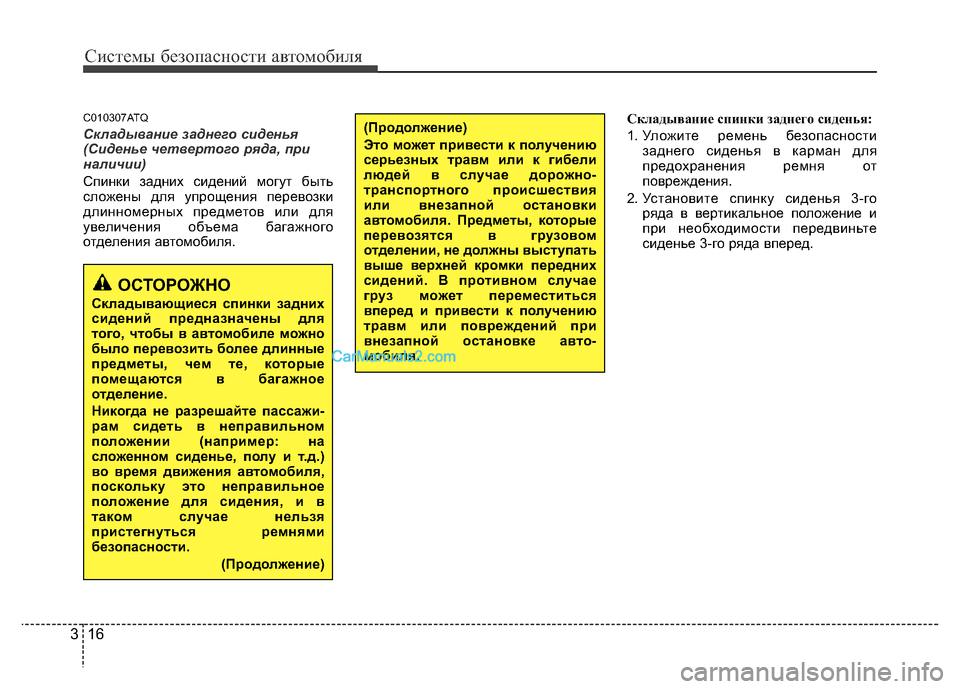

Складывание заднего сиденья
(Сиденье четвертого ряда, при
наличии)
Спинки задних сидений могут быть
сложены для упрощения перевозки
длинномерных предметов или для
увеличения объема багажного
отделения автомобиля.Складывание спинки заднего сиденья:
1. Уложите ремень безопасности
заднего сиденья в карман для
предохранения ремня от
повреждения.
2. Установите спинку сиденья 3-го
ряда в вертикальное положение и
при необходимости передвиньте
сиденье 3-го ряда вперед.
ОСТОРОЖНО
Складывающиеся спинки задних
сидений предназначены для
того, чтобы в автомобиле можно
было перевозить более длинные
предметы, чем те, которые
помещаются в багажное
отделение.
Никогда не разрешайте пассажи
-рам сидеть в неправильном
положении (например: на
сложенном сиденье, полу и т.д.)
во время движения автомобиля,
поскольку это неправильное
положение для сидения, и в
таком случае нельзя
пристегнуться ремнями
безопасности.
(Продолжение)
(Продолжение)
Это может привести к получению
серьезных травм или к гибели
людей в случае дорожно-
транспортного происшествия
или внезапной остановки
автомобиля. Предметы, которые
перевозятся в грузовом
отделении, не должны выступать
выше верхней кромки передних
сидений. В противном случае
груз может переместиться
вперед и привести к получению
травм или повреждений при
внезапной остановке авто
-мобиля.

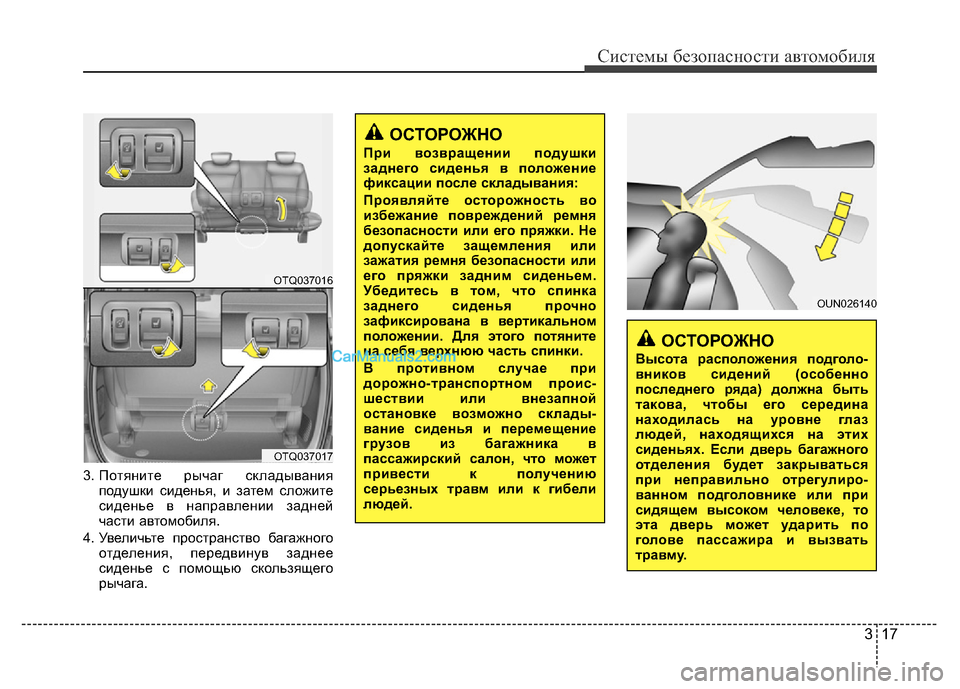

Page 34 of 512
317
Системы безопасности автомобиля
3. Потяните рычаг складывания
подушки сиденья, и затем сложите
сиденье в направлении задней
части автомобиля.
4. Увеличьте пространство багажного
отделения, передвинув заднее
сиденье с помощью скользящего
рычага.
OTQ037016
OTQ037017
ОСТОРОЖНО
При возвращении подушки
заднего сиденья в положение
фиксации после складывания:
Проявляйте осторожность во
избежание повреждений ремня
безопасности или его пряжки. Не
допускайте защемления или
зажатия ремня безопасности или
его пряжки задним сиденьем.
Убедитесь в том, что спинка
заднего сиденья прочно
зафиксирована в вертикальном
положении. Для этого потяните
на себя верхнюю часть спинки.
В противном случае при
дорожно-транспортном проис
-шествии или внезапной
остановке возможно склады-вание сиденья и перемещение
грузов из багажника в
пассажирский салон, что может
привести к получению
серьезных травм или к гибели
людей.
OUN026140
ОСТОРОЖНО
Высота расположения подголо-вников сидений (особенно
последнего ряда) должна быть
такова, чтобы его середина
находилась на уровне глаз
людей, находящихся на этих
сиденьях. Если дверь багажного
отделения будет закрываться
при неправильно отрегулиро
-ванном подголовнике или при
сидящем высоком человеке, то
эта дверь может ударить по
голове пассажира и вызвать
травму.
Page 35 of 512
Системы безопасности автомобиля
18 3

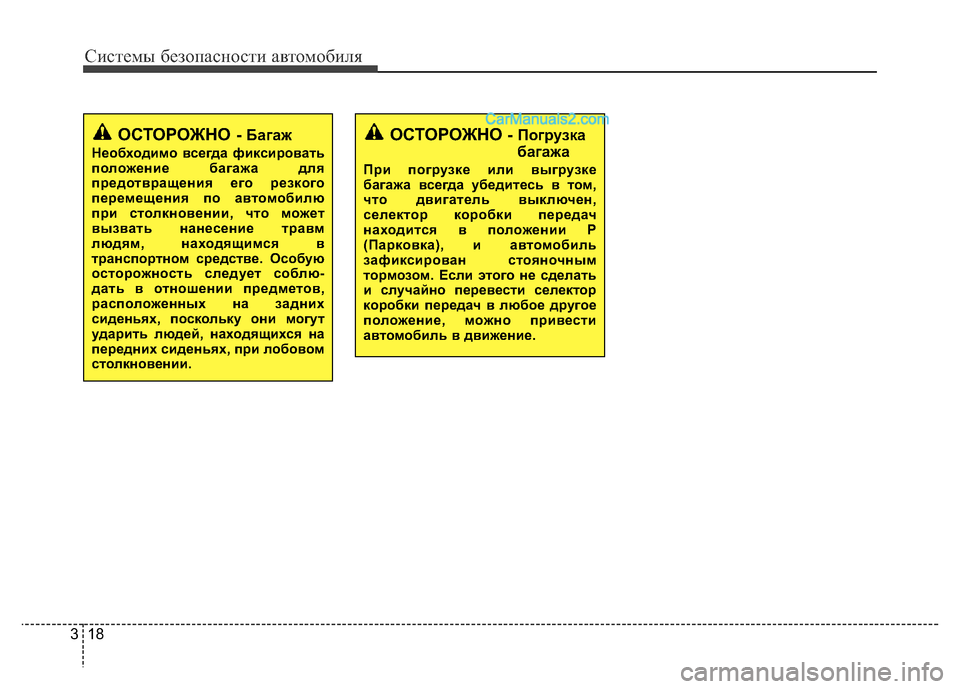

ОСТОРОЖНО- Багаж
Необходимо всегда фиксировать
положение багажа для
предотвращения его резкого
перемещения по автомобилю
при столкновении, что может
вызвать нанесение травм
людям, находящимся в
транспортном средстве. Особую
осторожность следует соблю-
дать в отношении предметов,
расположенных на задних
сиденьях, поскольку они могут
ударить людей, находящихся на
передних сиденьях, при лобовом
столкновении.
ОСТОРОЖНО- Погрузка
багажа
При погрузке или выгрузке
багажа всегда убедитесь в том,
что двигатель выключен,
селектор коробки передач
находится в положении Р
(Парковка), и автомобиль
зафиксирован стояночным
тормозом. Если этого не сделать
и случайно перевести селектор
коробки передач в любое другое
положение, можно привести
автомобиль в движение.
Page 36 of 512
319
Системы безопасности автомобиля
C020100AUN

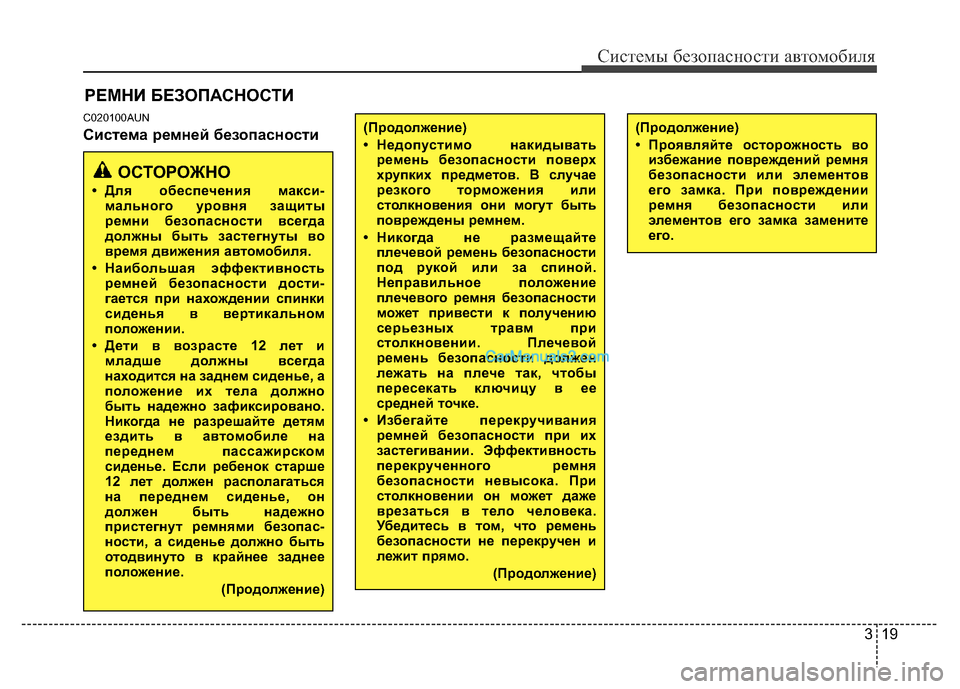

Система ремней безопасности
РЕМНИ БЕЗОПАСНОСТИ
(Продолжение)
• Недопустимо накидывать
ремень безопасности поверх
хрупких предметов. В случае
резкого торможения или
столкновения они могут быть
повреждены ремнем.
• Никогда не размещайте
плечевой ремень безопасности
под рукой или за спиной.
Неправильное положение
плечевого ремня безопасности
может привести к получению
серьезных травм при
столкновении. Плечевой
ремень безопасности должен
лежать на плече так, чтобы
пересекать ключицу в ее
средней точке.
• Избегайте перекручивания
ремней безопасности при их
застегивании. Эффективность
перекрученного ремня
безопасности невысока. При
столкновении он может даже
врезаться в тело человека.
Убедитесь в том, что ремень
безопасности не перекручен и
лежит прямо.
(Продолжение)
ОСТОРОЖНО
• Для обеспечения макси-
мального уровня защиты
ремни безопасности всегда
должны быть застегнуты во
время движения автомобиля.
• Наибольшая эффективность
ремней безопасности дости-
гается при нахождении спинки
сиденья в вертикальном
положении.
• Дети в возрасте 12 лет и
младше должны всегда
находится на заднем сиденье, а
положение их тела должно
быть надежно зафиксировано.
Никогда не разрешайте детям
ездить в автомобиле на
переднем пассажирском
сиденье. Если ребенок старше
12 лет должен располагаться
на переднем сиденье, он
должен быть надежно
пристегнут ремнями безопас-
ности, а сиденье должно быть
отодвинуто в крайнее заднее
положение.
(Продолжение)
(Продолжение)
• Проявляйте осторожность во
избежание повреждений ремня
безопасности или элементов
его замка. При повреждении
ремня безопасности или
элементов его замка замените
его.
Page 37 of 512
Системы безопасности автомобиля
20 3

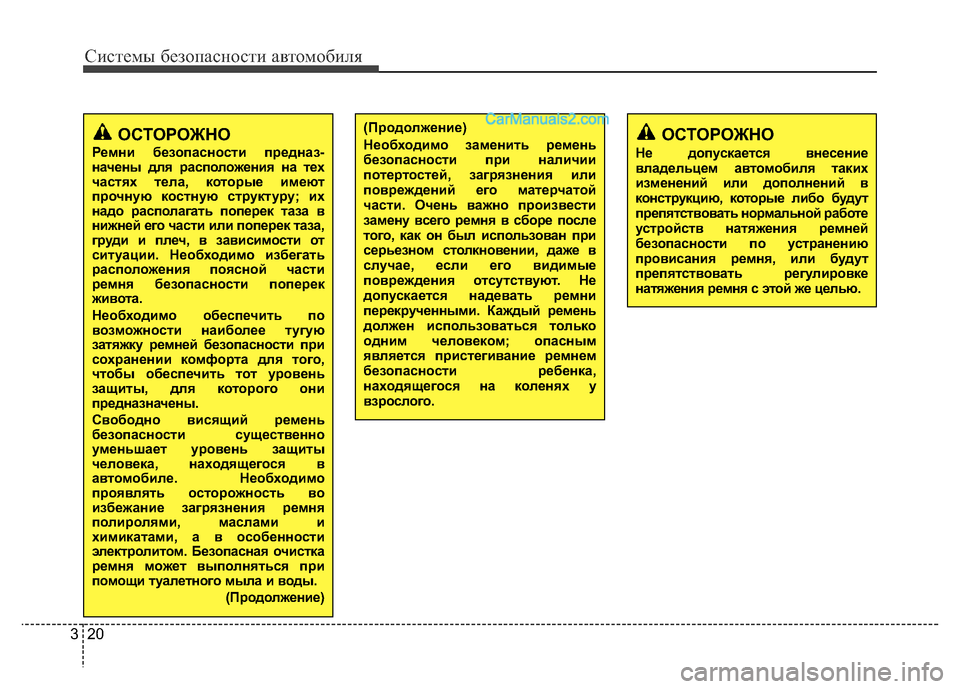

ОСТОРОЖНО
Ремни безопасности предназ-
начены для расположения на тех
частях тела, которые имеют
прочную костную структуру; их
надо располагать поперек таза в
нижней его части или поперек таза,
груди и плеч, в зависимости от
ситуации. Необходимо избегать
расположения поясной части
ремня безопасности поперек
живота.
Необходимо обеспечить по
возможности наиболее тугую
затяжку ремней безопасности при
сохранении комфорта для того,
чтобы обеспечить тот уровень
защиты, для которого они
предназначены.
Свободно висящий ремень
безопасности существенно
уменьшает уровень защиты
человека, находящегося в
автомобиле. Необходимо
проявлять осторожность во
избежание загрязнения ремня
полиролями, маслами и
химикатами, а в особенности
электролитом. Безопасная очистка
ремня может выполняться при
помощи туалетного мыла и воды.
(Продолжение)
(Продолжение)
Необходимо заменить ремень
безопасности при наличии
потертостей, загрязнения или
повреждений его матерчатой
части. Очень важно произвести
замену всего ремня в сборе после
того, как он был использован при
серьезном столкновении, даже в
случае, если его видимые
повреждения отсутствуют. Не
допускается надевать ремни
перекрученными. Каждый ремень
должен использоваться только
одним человеком; опасным
является пристегивание ремнем
безопасности ребенка,
находящегося на коленях у
взрослого.ОСТОРОЖНО
Не допускается внесение
владельцем автомобиля таких
изменений или дополнений в
конструкцию, которые либо будут
препятствовать нормальной работе
устройств натяжения ремней
безопасности по устранению
провисания ремня, или будут
препятствовать регулировке
натяжения ремня с этой же целью.
Page 38 of 512
321
Системы безопасности автомобиля
C020101AEN-EE

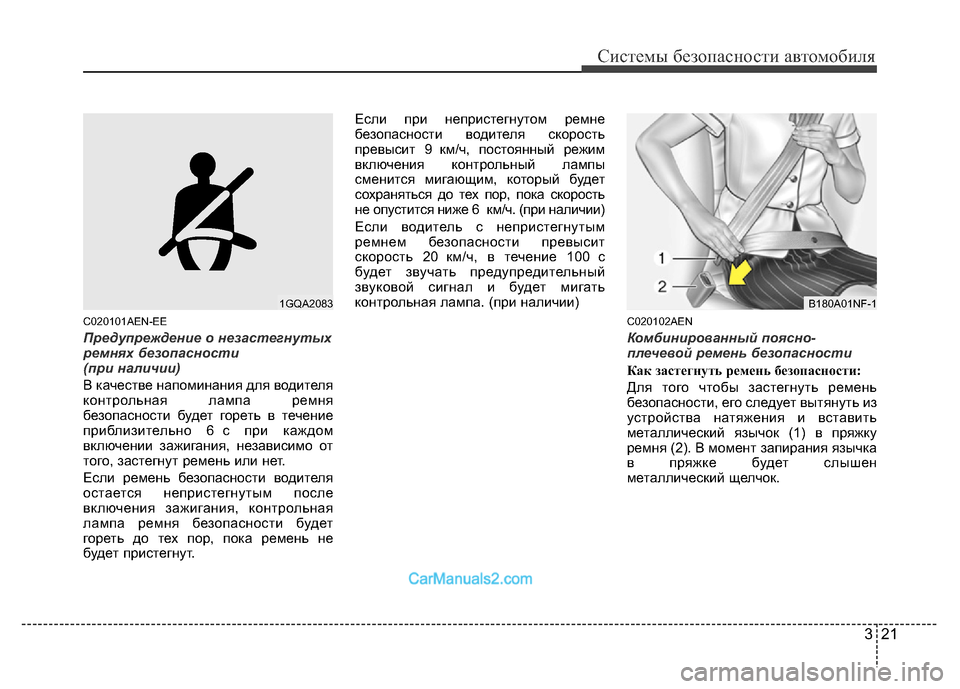

Предупреждение о незастегнутых
ремнях безопасности
(при наличии)
В качестве напоминания для водителя
контрольная лампа ремня
безопасности будет гореть в течение
приблизительно 6 с при каждом
включении зажигания, независимо от
того, застегнут ремень или нет.
Если ремень безопасности водителя
остается непристегнутым после
включения зажигания, контрольная
лампа ремня безопасности будет
гореть до тех пор, пока ремень не
будет пристегнут.Если при непристегнутом ремне
безопасности водителя скорость
превысит 9 км/ч, постоянный режим
включения контрольный лампы
сменится мигающим, который будет
сохраняться до тех пор, пока скорость
не опустится ниже 6 км/ч. (при наличии)
Если водитель с непристегнутым
ремнем безопасности превысит
скорость 20 км/ч, в течение 100 с
будет звучать предупредительный
звуковой сигнал и будет мигать
контрольная лампа. (при наличии)
C020102AEN
Комбинированный поясно-
плечевой ремень безопасности
Как застегнуть ремень безопасности:
Для того чтобы застегнуть ремень
безопасности, его следует вытянуть из
устройства натяжения и вставить
металлический язычок (1) в пряжку
ремня (2). В момент запирания язычка
в пряжке будет слышен
металлический щелчок.
1GQA2083B180A01NF-1
Page 39 of 512
Системы безопасности автомобиля
22 3

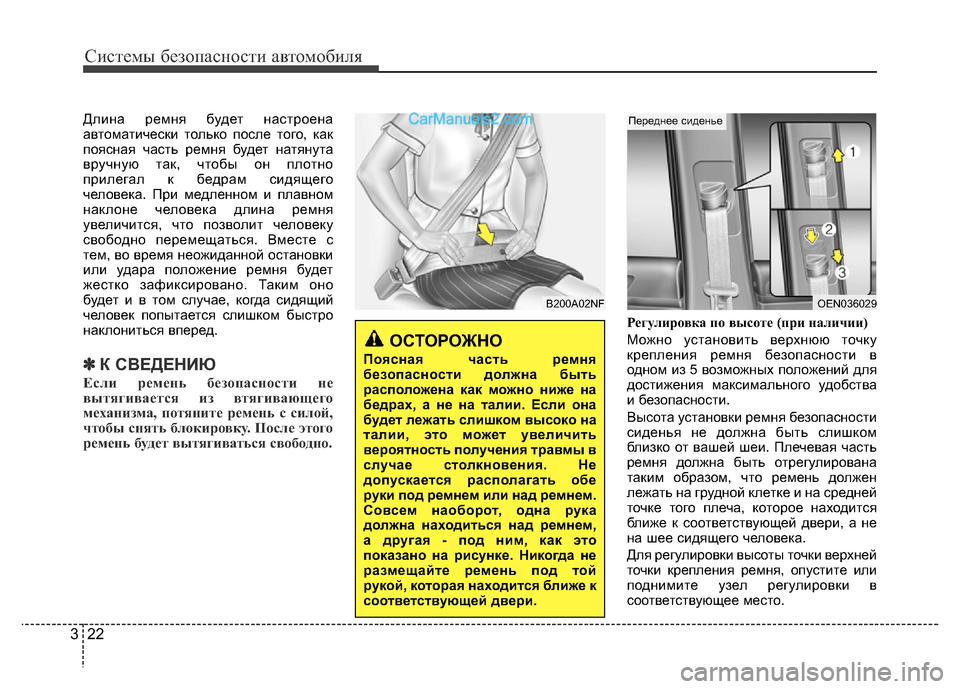

Длина ремня будет настроена
автоматически только после того, как
поясная часть ремня будет натянута
вручную так, чтобы он плотно
прилегал к бедрам сидящего
человека. При медленном и плавном
наклоне человека длина ремня
увеличится, что позволит человеку
свободно перемещаться. Вместе с
тем, во время неожиданной остановки
или удара положение ремня будет
жестко зафиксировано. Таким оно
будет и в том случае, когда сидящий
человек попытается слишком быстро
наклониться вперед.
✽К СВЕДЕНИЮ
Если ремень безопасности не
вытягивается из втягивающего
механизма, потяните ремень с силой,
чтобы снять блокировку. После этого
ремень будет вытягиваться свободно.
Регулировка по высоте (при наличии)
Можно установить верхнюю точку
крепления ремня безопасности в
одном из 5 возможных положений для
достижения максимального удобства
и безопасности.
Высота установки ремня безопасности
сиденья не должна быть слишком
близко от вашей шеи. Плечевая часть
ремня должна быть отрегулирована
таким образом, что ремень должен
лежать на грудной клетке и на средней
точке того плеча, которое находится
ближе к соответствующей двери, а не
на шее сидящего человека.
Для регулировки высоты точки верхней
точки крепления ремня, опустите или
поднимите узел регулировки в
соответствующее место.
B200A02NF
ОСТОРОЖНО
Поясная часть ремня
безопасности должна быть
расположена как можно ниже на
бедрах, а не на талии. Если она
будет лежать слишком высоко на
талии, это может увеличить
вероятность получения травмы в
случае столкновения. Не
допускается располагать обе
руки под ремнем или над ремнем.
Совсем наоборот, одна рука
должна находиться над ремнем,
а другая - под ним, как это
показано на рисунке. Никогда не
размещайте ремень под той
рукой, которая находится ближе к
соответствующей двери.
OEN036029
Переднее сиденье
Page 40 of 512
323
Системы безопасности автомобиля

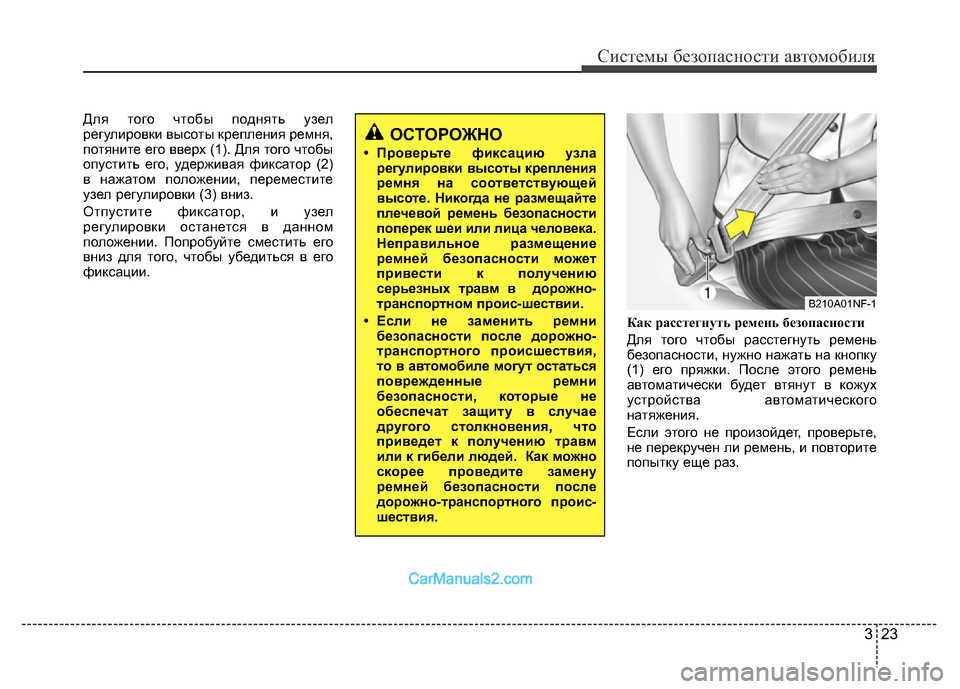

Для того чтобы поднять узел
регулировки высоты крепления ремня,
потяните его вверх (1). Для того чтобы
опустить его, удерживая фиксатор (2)
в нажатом положении, переместите
узел регулировки (3) вниз.
Отпустите фиксатор, и узел
регулировки останется в данном
положении. Попробуйте сместить его
вниз для того, чтобы убедиться в его
фиксации.
Как расстегнуть ремень безопасности
Для того чтобы расстегнуть ремень
безопасности, нужно нажать на кнопку
(1) его пряжки. После этого ремень
автоматически будет втянут в кожух
устройства автоматического
натяжения.
Если этого не произойдет, проверьте,
не перекручен ли ремень, и повторите
попытку еще раз.
ОСТОРОЖНО
• Проверьте фиксацию узла
регулировки высоты крепления
ремня на соответствующей
высоте. Никогда не размещайте
плечевой ремень безопасности
поперек шеи или лица человека.
Неправильное размещение
ремней безопасности может
привести к получению
серьезных травм в дорожно-
транспортном проис-шествии.
• Если не заменить ремни
безопасности после дорожно-
транспортного происшествия,
то в автомобиле могут остаться
поврежденные ремни
безопасности, которые не
обеспечат защиту в случае
другого столкновения, что
приведет к получению травм
или к гибели людей. Как можно
скорее проведите замену
ремней безопасности после
дорожно-транспортного проис-
шествия.
B210A01NF-1
