Системы безопасности автомобиля
4 3

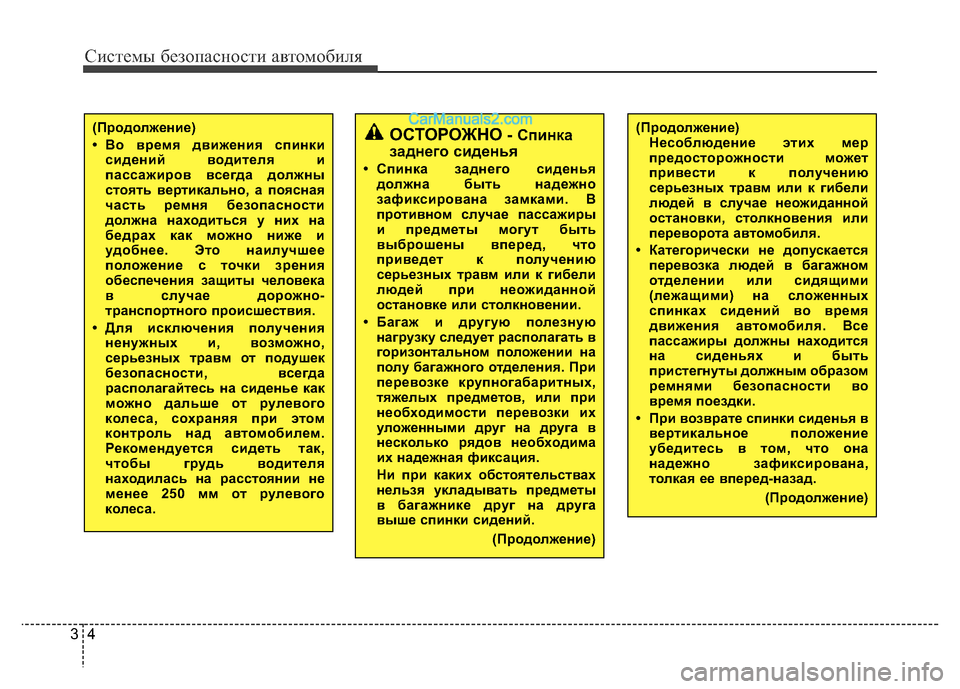

ОСТОРОЖНО - Спинка
заднего сиденья
• Спинка заднего сиденья
должна быть надежно
зафиксирована замками. В
противном случае пассажиры
и предметы могут быть
выброшены вперед, что
приведет к получению
серьезных травм или к гибели
людей при неожиданной
остановке или столкновении.
• Багаж и другую полезную
нагрузку следует располагать в
горизонтальном положении на
полу багажного отделения. При
перевозке крупногабаритных,
тяжелых предметов, или при
необходимости перевозки их
уложенными друг на друга в
несколько рядов необходима
их надежная фиксация.
Ни при каких обстоятельствах
нельзя укладывать предметы
в багажнике друг на друга
выше спинки сидений.
(Продолжение)
(Продолжение)
• Во время движения спинки
сидений водителя и
пассажиров всегда должны
стоять вертикально, а поясная
часть ремня безопасности
должна находиться у них на
бедрах как можно ниже и
удобнее. Это наилучшее
положение с точки зрения
обеспечения защиты человека
в случае дорожно-
транспортного происшествия.
• Для исключения получения
ненужных и, возможно,
серьезных травм от подушек
безопасности, всегда
располагайтесь на сиденье как
можно дальше от рулевого
колеса, сохраняя при этом
контроль над автомобилем.
Рекомендуется сидеть так,
чтобы грудь водителя
находилась на расстоянии не
менее 250 мм от рулевого
колеса.(Продолжение)
Несоблюдение этих мер
предосторожности может
привести к получению
серьезных травм или к гибели
людей в случае неожиданной
остановки, столкновения или
переворота автомобиля.
• Категорически не допускается
перевозка людей в багажном
отделении или сидящими
(лежащими) на сложенных
спинках сидений во время
движения автомобиля. Все
пассажиры должны находится
на сиденьях и быть
пристегнуты должным образом
ремнями безопасности во
время поездки.
• При возврате спинки сиденья в
вертикальное положение
убедитесь в том, что она
надежно зафиксирована,
толкая ее вперед-назад.
(Продолжение)
Page 22 of 512
35
Системы безопасности автомобиля

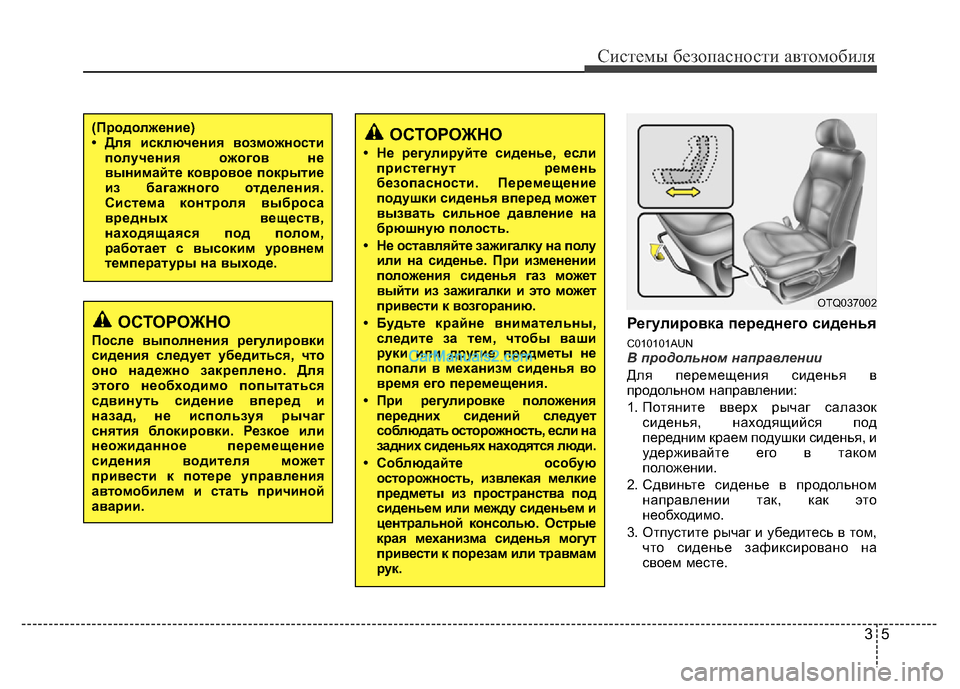

Регулировка переднего сиденья
C010101AUNВ продольном направлении
Для перемещения сиденья в
продольном направлении:
1. Потяните вверх рычаг салазок
сиденья, находящийся под
передним краем подушки сиденья, и
удерживайте его в таком
положении.
2. Сдвиньте сиденье в продольном
направлении так, как это
необходимо.
3. Отпустите рычаг и убедитесь в том,
что сиденье зафиксировано на
своем месте.
(Продолжение)
• Для исключения возможности
получения ожогов не
вынимайте ковровое покрытие
из багажного отделения.
Система контроля выброса
вредных веществ,
находящаяся под полом,
работает с высоким уровнем
температуры на выходе.
ОСТОРОЖНО
После выполнения регулировки
сидения следует убедиться, что
оно надежно закреплено. Для
этого необходимо попытаться
сдвинуть сидение вперед и
назад, не используя рычаг
снятия блокировки. Резкое или
неожиданное перемещение
сидения водителя может
привести к потере управления
автомобилем и стать причиной
аварии.
OTQ037002
ОСТОРОЖНО
• Не регулируйте сиденье, если
пристегнут ремень
безопасности. Перемещение
подушки сиденья вперед может
вызвать сильное давление на
брюшную полость.
• Не оставляйте зажигалку на полу
или на сиденье. При изменении
положения сиденья газ может
выйти из зажигалки и это может
привести к возгоранию.
• Будьте крайне внимательны,
следите за тем, чтобы ваши
руки или другие предметы не
попали в механизм сиденья во
время его перемещения.
• При регулировке положения
передних сидений следует
соблюдать осторожность, если на
задних сиденьях находятся люди.
• Соблюдайте особую
осторожность, извлекая мелкие
предметы из пространства под
сиденьем или между сиденьем и
центральной консолью. Острые
края механизма сиденья могут
привести к порезам или травмам
рук.
Page 23 of 512
Системы безопасности автомобиля
6 3

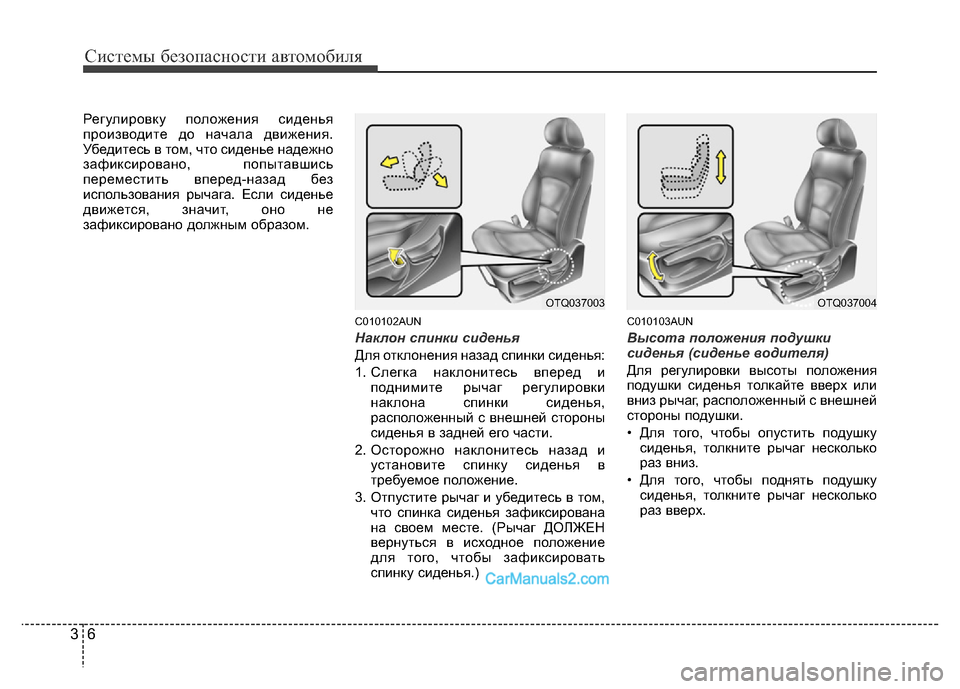

Регулировку положения сиденья
производите до начала движения.
Убедитесь в том, что сиденье надежно
зафиксировано, попытавшись
переместить вперед-назад без
использования рычага. Если сиденье
движется, значит, оно не
зафиксировано должным образом.
C010102AUN
Наклон спинки сиденья
Для отклонения назад спинки сиденья:
1. Слегка наклонитесь вперед и
поднимите рычаг регулировки
наклона спинки сиденья,
расположенный с внешней стороны
сиденья в задней его части.
2. Осторожно наклонитесь назад и
установите спинку сиденья в
требуемое положение.
3. Отпустите рычаг и убедитесь в том,
что спинка сиденья зафиксирована
на своем месте. (Рычаг ДОЛЖЕН
вернуться в исходное положение
для того, чтобы зафиксировать
спинку сиденья.)
C010103AUN
Высота положения подушки
сиденья (сиденье водителя)
Для регулировки высоты положения
подушки сиденья толкайте вверх или
вниз рычаг, расположенный с внешней
стороны подушки.
• Для того, чтобы опустить подушку
сиденья, толкните рычаг несколько
раз вниз.
• Для того, чтобы поднять подушку
сиденья, толкните рычаг несколько
раз вверх.
OTQ037004OTQ037003
Page 24 of 512
37
Системы безопасности автомобиля

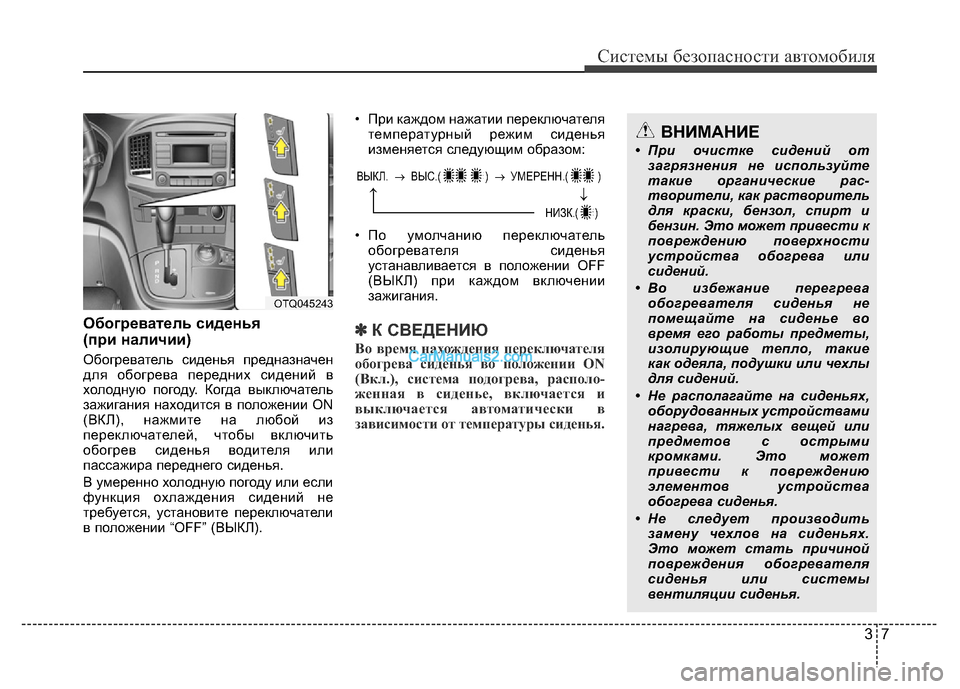

Обогреватель сиденья
(при наличии)
Обогреватель сиденья предназначен
для обогрева передних сидений в
холодную погоду. Когда выключатель
зажигания находится в положении ON
(ВКЛ), нажмите на любой из
переключателей, чтобы включить
обогрев сиденья водителя или
пассажира переднего сиденья.
В умеренно холодную погоду или если
функция охлаждения сидений не
требуется, установите переключатели
в положении “OFF” (ВЫКЛ).• При каждом нажатии переключателя
температурный режим сиденья
изменяется следующим образом:
• По умолчанию переключатель
обогревателя сиденья
устанавливается в положении OFF
(ВЫКЛ) при каждом включении
зажигания.
✽К СВЕДЕНИЮ
Во время нахождения переключателя
обогрева сиденья во положении ON
(Вкл.), система подогрева, располо-
женная в сиденье, включается и
выключается автоматически в
зависимости от температуры сиденья.
OTQ045243
ВНИМАНИЕ
• При очистке сидений от
загрязнения не используйте
такие органические рас-
творители, как растворитель
для краски, бензол, спирт и
бензин. Это может привести к
повреждению поверхности
устройства обогрева или
сидений.
• Во избежание перегрева
обогревателя сиденья не
помещайте на сиденье во
время его работы предметы,
изолирующие тепло, такие
как одеяла, подушки или чехлы
для сидений.
• Не располагайте на сиденьях,
оборудованных устройствами
нагрева, тяжелых вещей или
предметов с острыми
кромками. Это может
привести к повреждению
элементов устройства
обогрева сиденья.
• Не следует производить
замену чехлов на сиденьях.
Это может стать причиной
повреждения обогревателя
сиденья или системы
вентиляции сиденья.
ВЫКЛ. → ВЫС.( ) → УМЕРЕНН.( )
→→
НИЗК.( )
Page 25 of 512
Системы безопасности автомобиля
8 3
(Продолжение)
1. Дети любого возраста,
пожилые люди или инвалиды,
амбулаторные больные.
2. Люди с чувствительной или
склонной к получению ожогов
кожей.
3. Люди, находящиеся в
состоянии усталости.
4. Люди, находящиеся в
состоянии алкогольного или
наркотического опьянения.
5. Люди, находящиеся под
воздействием лекарств,
которые могут вызывать
дремоту или сонливость
(снотворное, средства от
простуды и т.д.).
C010104BTQ

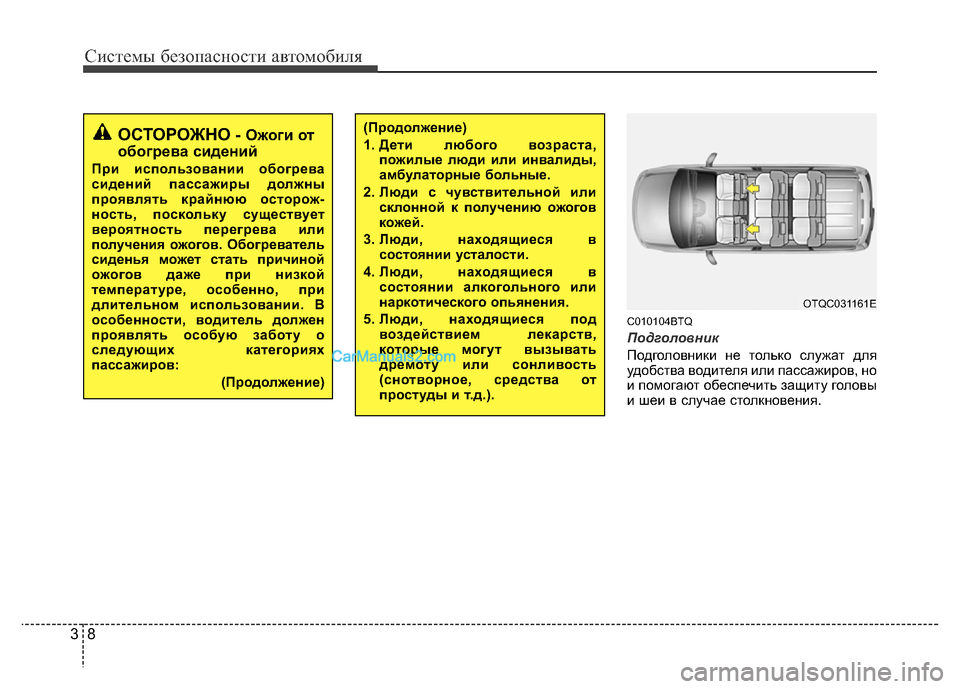

Подголовник
Подголовники не только служат для
удобства водителя или пассажиров, но
и помогают обеспечить защиту головы
и шеи в случае столкновения.
ОСТОРОЖНО - Ожоги от
обогрева сидений
При использовании обогрева
сидений пассажиры должны
проявлять крайнюю осторож-
ность, поскольку существует
вероятность перегрева или
получения ожогов. Обогреватель
сиденья может стать причиной
ожогов даже при низкой
температуре, особенно, при
длительном использовании. В
особенности, водитель должен
проявлять особую заботу о
следующих категориях
пассажиров:
(Продолжение)
OTQC031161E
Page 26 of 512
39
Системы безопасности автомобиля

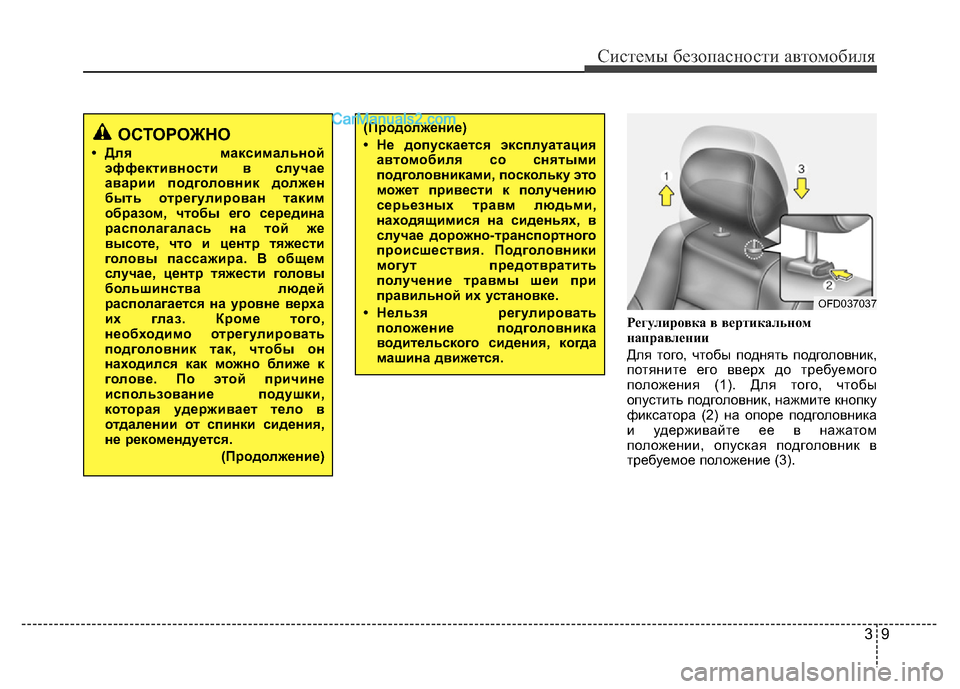

Регулировка в вертикальном
направлении
Для того, чтобы поднять подголовник,
потяните его вверх до требуемого
положения (1). Для того, чтобы
опустить подголовник, нажмите кнопку
фиксатора (2) на опоре подголовника
и удерживайте ее в нажатом
положении, опуская подголовник в
требуемое положение (3).
ОСТОРОЖНО
• Для максимальной
эффективности в случае
аварии подголовник должен
быть отрегулирован таким
образом, чтобы его середина
располагалась на той же
высоте, что и центр тяжести
головы пассажира. В общем
случае, центр тяжести головы
большинства людей
располагается на уровне верха
их глаз. Кроме того,
необходимо отрегулировать
подголовник так, чтобы он
находился как можно ближе к
голове. По этой причине
использование подушки,
которая удерживает тело в
отдалении от спинки сидения,
не рекомендуется.
(Продолжение)
(Продолжение)
• Не допускается эксплуатация
автомобиля со снятыми
подголовниками, поскольку это
может привести к получению
серьезных травм людьми,
находящимися на сиденьях, в
случае дорожно-транспортного
происшествия. Подголовники
могут предотвратить
получение травмы шеи при
правильной их установке.
• Нельзя регулировать
положение подголовника
водительского сидения, когда
машина движется.
OFD037037
Page 27 of 512
Системы безопасности автомобиля
10 3

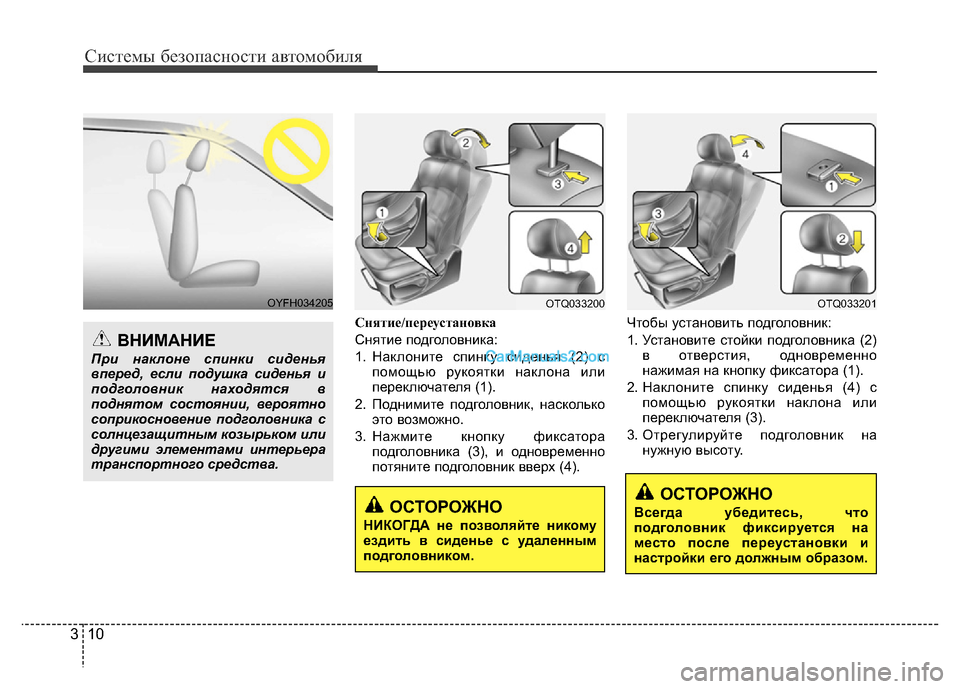

Снятие/переустановка
Снятие подголовника:
1. Наклоните спинку сиденья (2) с
помощью рукоятки наклона или
переключателя (1).
2. Поднимите подголовник, насколько
это возможно.
3. Нажмите кнопку фиксатора
подголовника (3), и одновременно
потяните подголовник вверх (4).Чтобы установить подголовник:
1. Установите стойки подголовника (2)
в отверстия, одновременно
нажимая на кнопку фиксатора (1).
2. Наклоните спинку сиденья (4) с
помощью рукоятки наклона или
переключателя (3).
3. Отрегулируйте подголовник на
нужную высоту.
ВНИМАНИЕ
При наклоне спинки сиденья
вперед, если подушка сиденья и
подголовник находятся в
поднятом состоянии, вероятно
соприкосновение подголовника с
солнцезащитным козырьком или
другими элементами интерьера
транспортного средства.
OYFH034205OTQ033200
ОСТОРОЖНО
НИКОГДА не позволяйте никому
ездить в сиденье с удаленным
подголовником.
OTQ033201
ОСТОРОЖНО
Всегда убедитесь, что
подголовник фиксируется на
место после переустановки и
настройки его должным образом.
Page 28 of 512
311
Системы безопасности автомобиля
C010108AUN
Карман спинки сиденья
(при наличии)
На задней стороне спинок сиденья
водителя и переднего пассажирского
сиденья предусмотрены карманы.
Регулировка заднего сиденья
C010301ATQ
В продольном направлении
(2-й и 3-й ряд, при наличии)
Для перемещения сиденья в
продольном направлении:1. Потяните вверх рычаг салазок
сиденья, находящийся под
передним краем подушки сиденья, и
удерживайте его в таком
положении.
2. Сдвиньте сиденье в продольном
направлении так, как это
необходимо.
3. Отпустите рычаг и убедитесь в том,
что сиденье зафиксировано на
своем месте.
Регулировку положения сиденья
производите до начала движения.
Убедитесь в том, что сиденье надежно
зафиксировано, попытавшись
переместить вперед-назад без
использования рычага. Если сиденье
движется, значит, оно не
зафиксировано должным образом.
OTQ037036
ОСТОРОЖНО- Карманы
спинок сидений
Не размещайте тяжелые вещи
или предметы с острыми
кромками в карманах спинок
сидений. В случае дорожно-
транспортного происшествия
они могут вылететь из карманов
и нанести повреждение людям,
находящимся в автомобиле.
OTQ037011
OTQ037011G
■ Tип B
■ Tип A
Page 29 of 512
Системы безопасности автомобиля
12 3
C010302ATQ

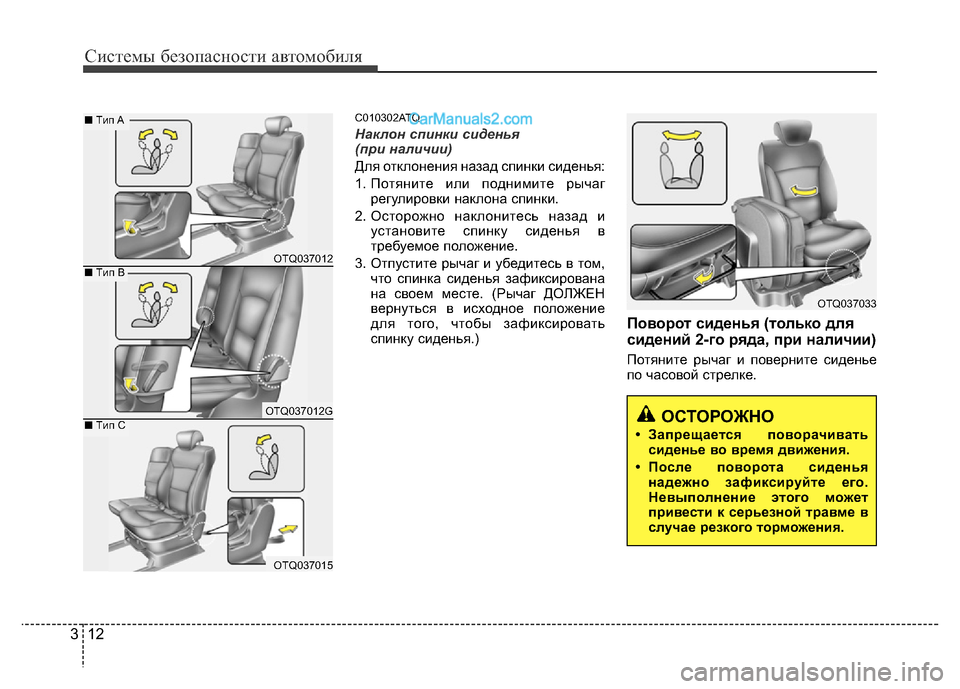

Наклон спинки сиденья
(при наличии)
Для отклонения назад спинки сиденья:
1. Потяните или поднимите рычаг
регулировки наклона спинки.
2. Осторожно наклонитесь назад и
установите спинку сиденья в
требуемое положение.
3. Отпустите рычаг и убедитесь в том,
что спинка сиденья зафиксирована
на своем месте. (Рычаг ДОЛЖЕН
вернуться в исходное положение
для того, чтобы зафиксировать
спинку сиденья.)
Поворот сиденья (только для
сидений 2-го ряда, при наличии)
Потяните рычаг и поверните сиденье
по часовой стрелке.
OTQ037012
OTQ037012G
OTQ037015
■Tип A
■ Tип B
■ Tип C
OTQ037033
ОСТОРОЖНО
• Запрещается поворачивать
сиденье во время движения.
• После поворота сиденья
надежно зафиксируйте его.
Невыполнение этого может
привести к серьезной травме в
случае резкого торможения.
Page 30 of 512
313
Системы безопасности автомобиля
C010303BTQ

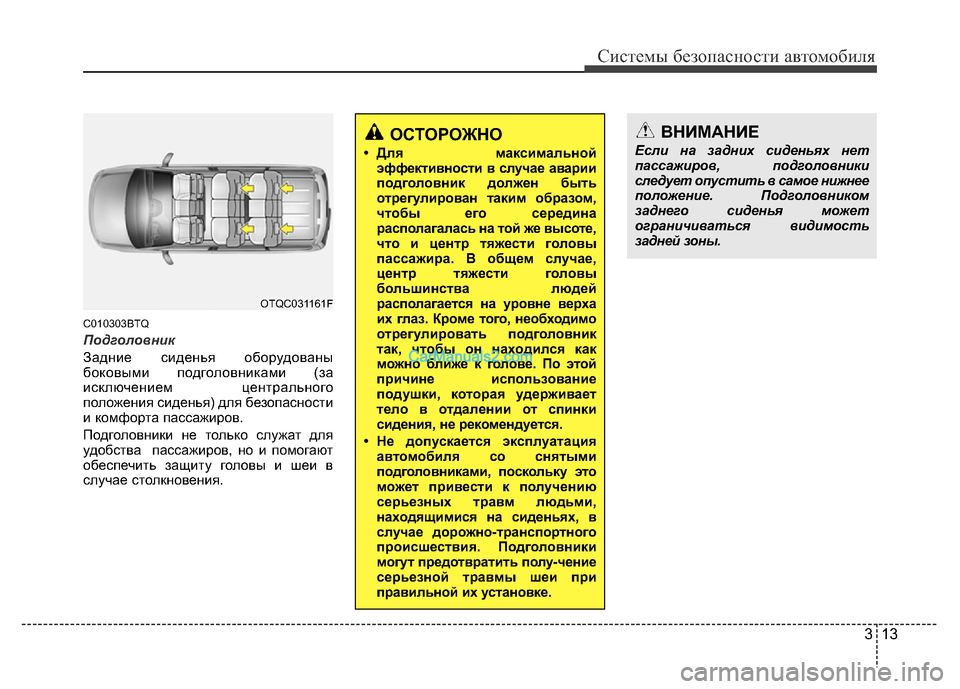

Подголовник
Задние сиденья оборудованы
боковыми подголовниками (за
исключением центрального
положения сиденья) для безопасности
и комфорта пассажиров.
Подголовники не только служат для
удобства пассажиров, но и помогают
обеспечить защиту головы и шеи в
случае столкновения.
OTQC031161F
ОСТОРОЖНО
• Для максимальной
эффективности в случае аварии
подголовник должен быть
отрегулирован таким образом,
чтобы его середина
располагалась на той же высоте,
что и центр тяжести головы
пассажира. В общем случае,
центр тяжести головы
большинства людей
располагается на уровне верха
их глаз. Кроме того, необходимо
отрегулировать подголовник
так, чтобы он находился как
можно ближе к голове. По этой
причине использование
подушки, которая удерживает
тело в отдалении от спинки
сидения, не рекомендуется.
• Не допускается эксплуатация
автомобиля со снятыми
подголовниками, поскольку это
может привести к получению
серьезных травм людьми,
находящимися на сиденьях, в
случае дорожно-транспортного
происшествия. Подголовники
могут предотвратить полу
-чение
серьезной травмы шеи при
правильной их установке.
ВНИМАНИЕ
Если на задних сиденьях нет
пассажиров, подголовники
следует опустить в самое нижнее
положение. Подголовником
заднего сиденья может
ограничиваться видимость
задней зоны.
