Hyundai H-1 (Grand Starex) 2016 Инструкция по эксплуатации (in Russian)
Manufacturer: HYUNDAI, Model Year: 2016, Model line: H-1 (Grand Starex), Model: Hyundai H-1 (Grand Starex) 2016Pages: 512, PDF Size: 12.53 MB
Page 41 of 512

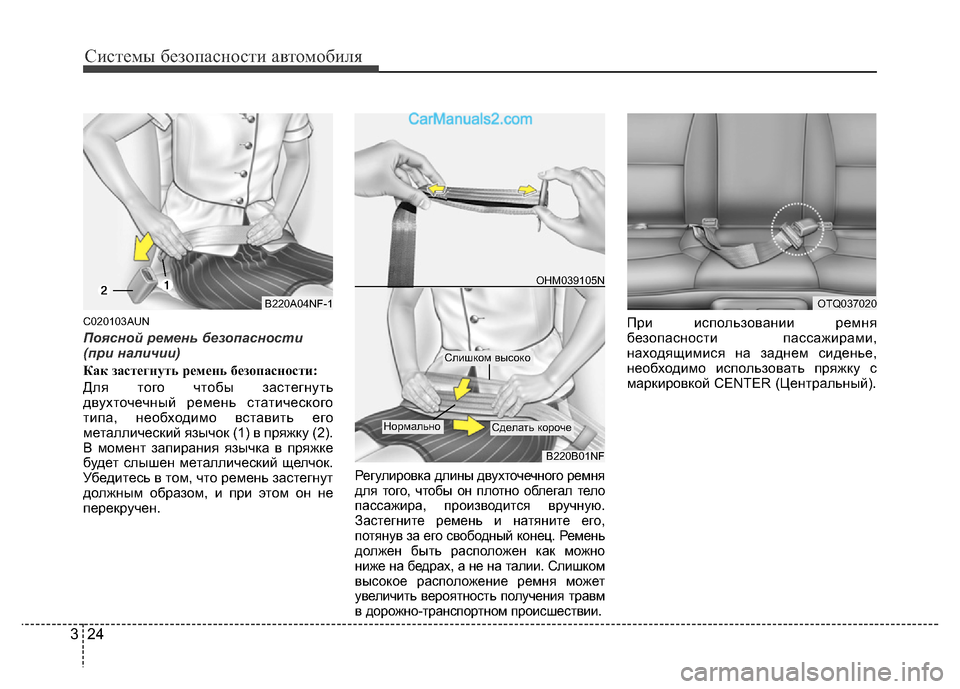

Системы безопасности автомобиля
24 3
C020103AUN
Поясной ремень безопасности
(при наличии)
Как застегнуть ремень безопасности:
Для того чтобы застегнуть
двухточечный ремень статического
типа, необходимо вставить его
металлический язычок (1) в пряжку (2).
В момент запирания язычка в пряжке
будет слышен металлический щелчок.
Убедитесь в том, что ремень застегнут
должным образом, и при этом он не
перекручен.
Регулировка длины двухточечного ремня
для того, чтобы он плотно облегал тело
пассажира, производится вручную.
Застегните ремень и натяните его,
потянув за его свободный конец. Ремень
должен быть расположен как можно
ниже на бедрах, а не на талии. Слишком
высокое расположение ремня может
увеличить вероятность получения травм
в дорожно-транспортном происшествии.
При использовании ремня
безопасности пассажирами,
находящимися на заднем сиденье,
необходимо использовать пряжку с
маркировкой CENTER (Центральный).
B220A04NF-1
OHM039105N
B220B01NF
Слишком высоко
Сделать корочеНормально
OTQ037020
Page 42 of 512
325

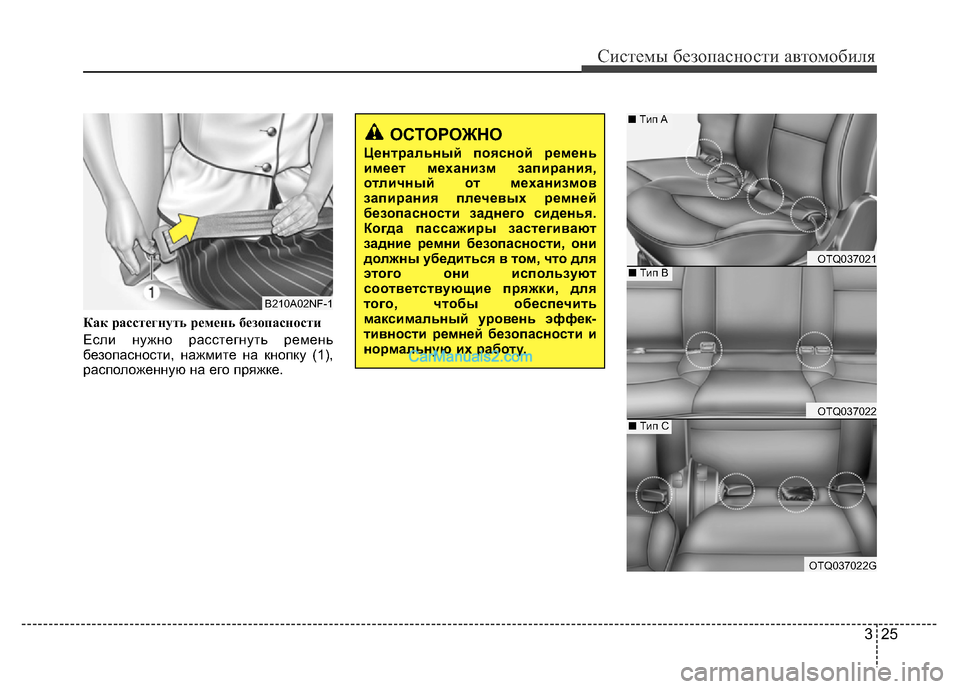

Системы безопасности автомобиля
Как расстегнуть ремень безопасности
Если нужно расстегнуть ремень
безопасности, нажмите на кнопку (1),
расположенную на его пряжке.
B210A02NF-1
ОСТОРОЖНО
Центральный поясной ремень
имеет механизм запирания,
отличный от механизмов
запирания плечевых ремней
безопасности заднего сиденья.
Когда пассажиры застегивают
задние ремни безопасности, они
должны убедиться в том, что для
этого они используют
соответствующие пряжки, для
того, чтобы обеспечить
максимальный уровень эффек-
тивности ремней безопасности и
нормальную их работу.
OTQ037021
OTQ037022
OTQ037022G
■Tип A
■Tип B
■Tип C
Page 43 of 512

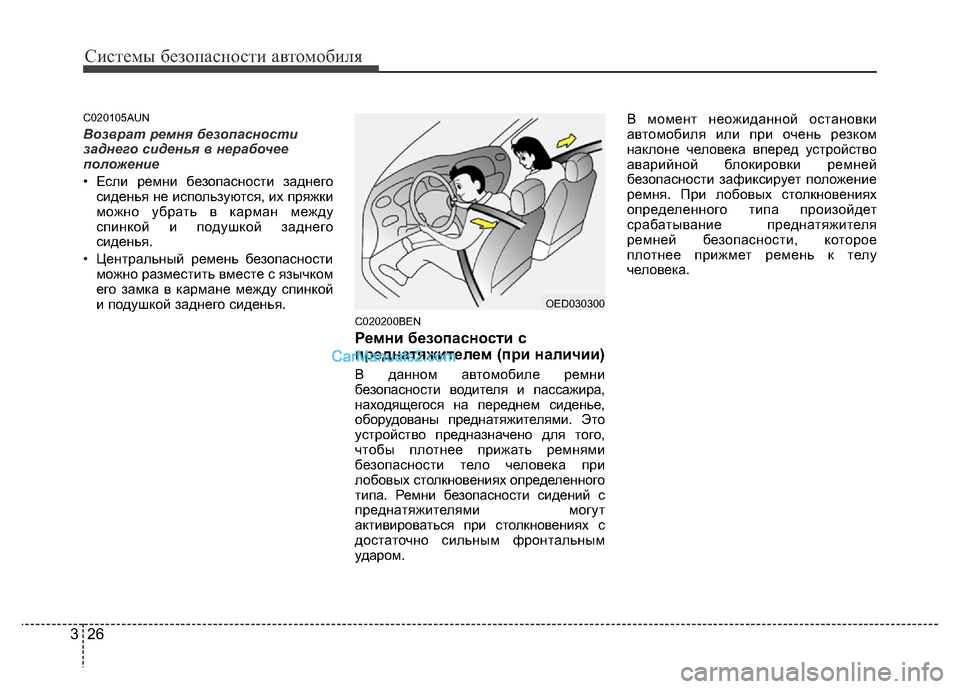

Системы безопасности автомобиля
26 3
C020105AUN
Возврат ремня безопасности
заднего сиденья в нерабочее
положение
• Если ремни безопасности заднего
сиденья не используются, их пряжки
можно убрать в карман между
спинкой и подушкой заднего
сиденья.
• Центральный ремень безопасности
можно разместить вместе с язычком
его замка в кармане между спинкой
и подушкой заднего сиденья.
C020200BEN
Ремни безопасности с
преднатяжителем (при наличии)
В данном автомобиле ремни
безопасности водителя и пассажира,
находящегося на переднем сиденье,
оборудованы преднатяжителями. Это
устройство предназначено для того,
чтобы плотнее прижать ремнями
безопасности тело человека при
лобовых столкновениях определенного
типа. Ремни безопасности сидений с
преднатяжителями могут
активироваться при столкновениях с
достаточно сильным фронтальным
ударом.В момент неожиданной остановки
автомобиля или при очень резком
наклоне человека вперед устройство
аварийной блокировки ремней
безопасности зафиксирует положение
ремня. При лобовых столкновениях
определенного типа произойдет
срабатывание преднатяжителя
ремней безопасности, которое
плотнее прижмет ремень к телу
человека.
OED030300
Page 44 of 512
327

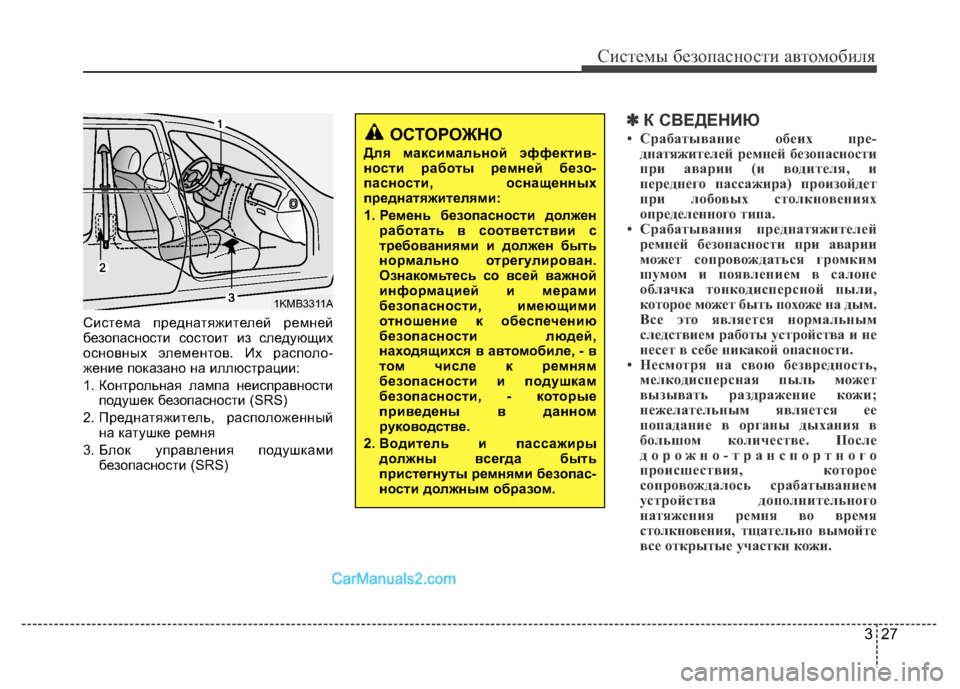

Системы безопасности автомобиля
Система преднатяжителей ремней
безопасности состоит из следующих
основных элементов. Их располо-
жение показано на иллюстрации:
1. Контрольная лампа неисправности
подушек безопасности (SRS)
2. Преднатяжитель, расположенный
на катушке ремня
3. Блок управления подушками
безопасности (SRS)
✽К СВЕДЕНИЮ
• Срабатывание обеих пре-
днатяжителей ремней безопасности
при аварии (и водителя, и
переднего пассажира) произойдет
при лобовых столкновениях
определенного типа.
• Срабатывания преднатяжителей
ремней безопасности при аварии
может сопровождаться громким
шумом и появлением в салоне
облачка тонкодисперсной пыли,
которое может быть похоже на дым.
Все это является нормальным
следствием работы устройства и не
несет в себе никакой опасности.
• Несмотря на свою безвредность,
мелкодисперсная пыль может
вызывать раздражение кожи;
нежелательным является ее
попадание в органы дыхания в
большом количестве. После
дорожно-транспортного
происшествия, которое
сопровождалось срабатыванием
устройства дополнительного
натяжения ремня во время
столкновения, тщательно вымойте
все открытые участки кожи.
1KMB3311A
ОСТОРОЖНО
Для максимальной эффектив-
ности работы ремней безо-
пасности, оснащенных
преднатяжителями:
1. Ремень безопасности должен
работать в соответствии с
требованиями и должен быть
нормально отрегулирован.
Ознакомьтесь со всей важной
информацией и мерами
безопасности, имеющими
отношение к обеспечению
безопасности людей,
находящихся в автомобиле, - в
том числе к ремням
безопасности и подушкам
безопасности, - которые
приведены в данном
руководстве.
2. Водитель и пассажиры
должны всегда быть
пристегнуты ремнями безопас-
ности должным образом.
Page 45 of 512
Системы безопасности автомобиля
28 3

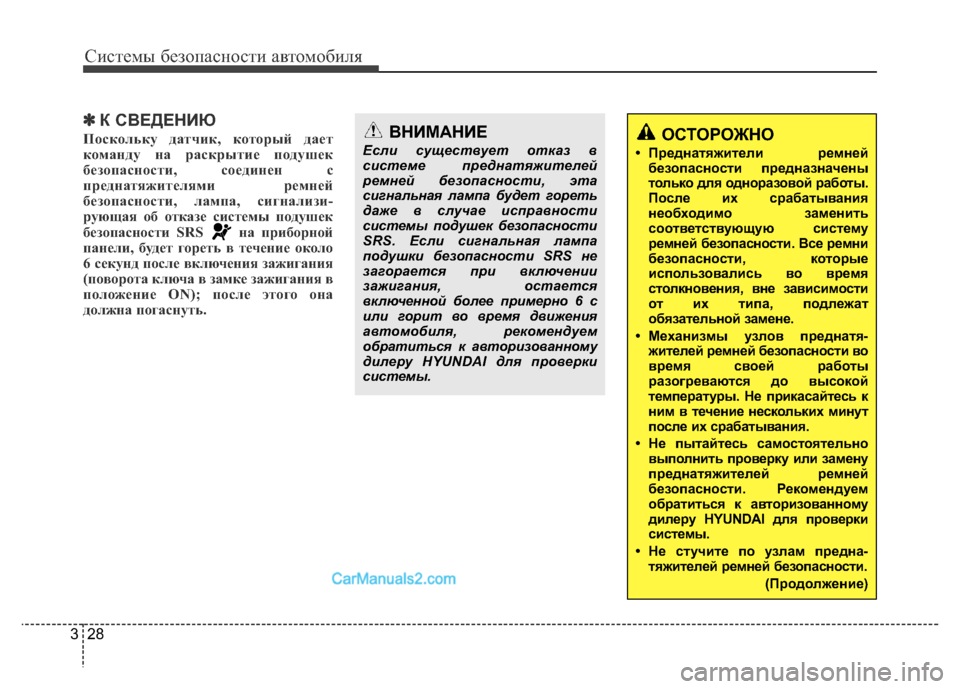

✽К СВЕДЕНИЮ
Поскольку датчик, который дает
команду на раскрытие подушек
безопасности, соединен с
преднатяжителями ремней
безопасности, лампа, сигнализи-
рующая об отказе системы подушек
безопасности SRS на приборной
панели, будет гореть в течение около
6 секунд после включения зажигания
(поворота ключа в замке зажигания в
положение ON); после этого она
должна погаснуть.ВНИМАНИЕ
Если существует отказ в
системе преднатяжителей
ремней безопасности, эта
сигнальная лампа будет гореть
даже в случае исправности
системы подушек безопасности
SRS. Если сигнальная лампа
подушки безопасности SRS не
загорается при включении
зажигания, остается
включенной более примерно 6 с
или горит во время движения
автомобиля, рекомендуем
обратиться к авторизованному
дилеру HYUNDAI для проверки
системы.ОСТОРОЖНО
• Преднатяжители ремней
безопасности предназначены
только для одноразовой работы.
После их срабатывания
необходимо заменить
соответствующую систему
ремней безопасности. Все ремни
безопасности, которые
использовались во время
столкновения, вне зависимости
от их типа, подлежат
обязательной замене.
• Механизмы узлов преднатя-
жителей ремней безопасности во
время своей работы
разогреваются до высокой
температуры. Не прикасайтесь к
ним в течение нескольких минут
после их срабатывания.
• Не пытайтесь самостоятельно
выполнить проверку или замену
преднатяжителей ремней
безопасности. Рекомендуем
обратиться к авторизованному
дилеру HYUNDAI для проверки
системы.
• Не стучите по узлам предна-
тяжителей ремней безопасности.
(Продолжение)
Page 46 of 512
329
Системы безопасности автомобиля

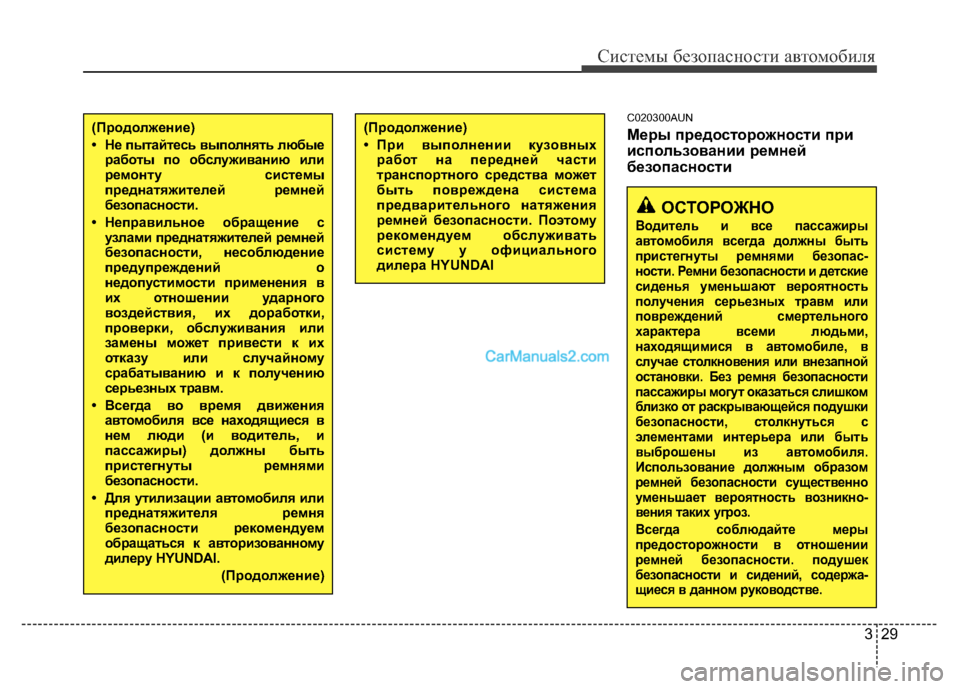

C020300AUN
Меры предосторожности при
использовании ремней
безопасности(Продолжение)
• Не пытайтесь выполнять любые
работы по обслуживанию или
ремонту системы
преднатяжителей ремней
безопасности.
• Неправильное обращение с
узлами преднатяжителей ремней
безопасности, несоблюдение
предупреждений о
недопустимости применения в
их отношении ударного
воздействия, их доработки,
проверки, обслуживания или
замены может привести к их
отказу или случайному
срабатыванию и к получению
серьезных травм.
• Всегда во время движения
автомобиля все находящиеся в
нем люди (и водитель, и
пассажиры) должны быть
пристегнуты ремнями
безопасности.
• Для утилизации автомобиля или
преднатяжителя ремня
безопасности рекомендуем
обращаться к авторизованному
дилеру HYUNDAI.
(Продолжение)
ОСТОРОЖНО
Водитель и все пассажиры
автомобиля всегда должны быть
пристегнуты ремнями безопас-
ности. Ремни безопасности и детские
сиденья уменьшают вероятность
получения серьезных травм или
повреждений смертельного
характера всеми людьми,
находящимися в автомобиле, в
случае столкновения или внезапной
остановки. Без ремня безопасности
пассажиры могут оказаться слишком
близко от раскрывающейся подушки
безопасности, столкнуться с
элементами интерьера или быть
выброшены из автомобиля.
Использование должным образом
ремней безопасности существенно
уменьшает вероятность возникно-
вения таких угроз.
Всегда соблюдайте меры
предосторожности в отношении
ремней безопасности. подушек
безопасности и сидений, содержа
-щиеся в данном руководстве.
(Продолжение)
• При выполнении кузовных
работ на передней части
транспортного средства может
быть повреждена система
предварительного натяжения
ремней безопасности. Поэтому
рекомендуем обслуживать
систему у официального
дилера HYUNDAI
Page 47 of 512

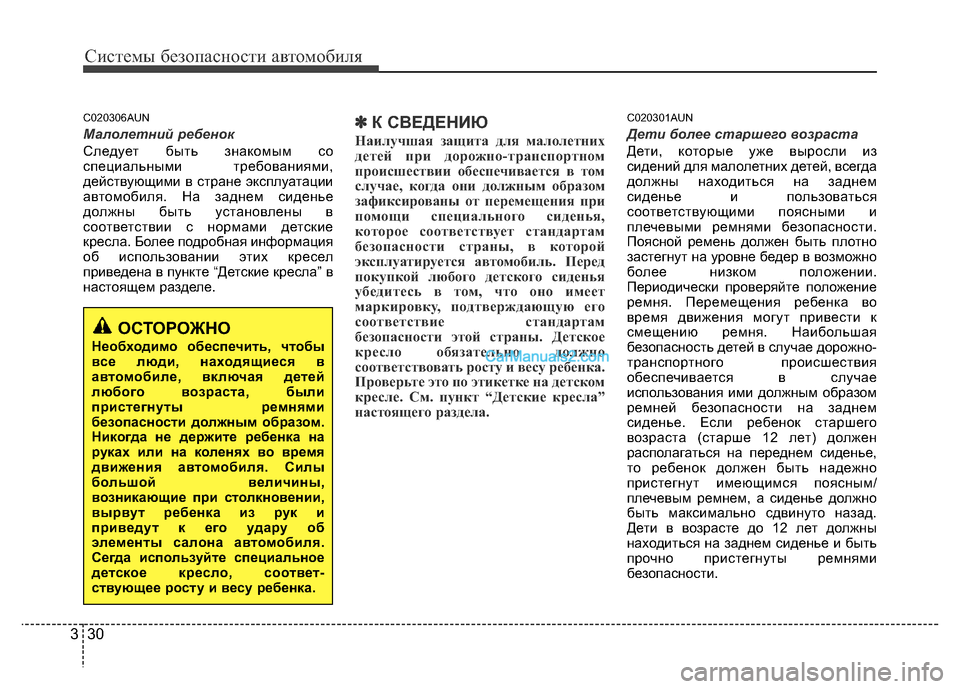

Системы безопасности автомобиля
30 3
C020306AUN
Малолетний ребенок
Следует быть знакомым со
специальными требованиями,
действующими в стране эксплуатации
автомобиля. На заднем сиденье
должны быть установлены в
соответствии с нормами детские
кресла. Более подробная информация
об использовании этих кресел
приведена в пункте “Детские кресла” в
настоящем разделе.✽К СВЕДЕНИЮ
Наилучшая защита для малолетних
детей при дорожно-транспортном
происшествии обеспечивается в том
случае, когда они должным образом
зафиксированы от перемещения при
помощи специального сиденья,
которое соответствует стандартам
безопасности страны, в которой
эксплуатируется автомобиль. Перед
покупкой любого детского сиденья
убедитесь в том, что оно имеет
маркировку, подтверждающую его
соответствие стандартам
безопасности этой страны. Детское
кресло обязательно должно
соответствовать росту и весу ребенка.
Проверьте это по этикетке на детском
кресле. См. пункт “Детские кресла”
настоящего раздела.
C020301AUN
Дети более старшего возраста
Дети, которые уже выросли из
сидений для малолетних детей, всегда
должны находиться на заднем
сиденье и пользоваться
соответствующими поясными и
плечевыми ремнями безопасности.
Поясной ремень должен быть плотно
застегнут на уровне бедер в возможно
более низком положении.
Периодически проверяйте положение
ремня. Перемещения ребенка во
время движения могут привести к
смещению ремня. Наибольшая
безопасность детей в случае дорожно-
транспортного происшествия
обеспечивается в случае
использования ими должным образом
ремней безопасности на заднем
сиденье. Если ребенок старшего
возраста (старше 12 лет) должен
располагаться на переднем сиденье,
то ребенок должен быть надежно
пристегнут имеющимся поясным/
плечевым ремнем, а сиденье должно
быть максимально сдвинуто назад.
Дети в возрасте до 12 лет должны
находиться на заднем сиденье и быть
прочно пристегнуты ремнями
безопасности.
ОСТОРОЖНО
Необходимо обеспечить, чтобы
все люди, находящиеся в
автомобиле, включая детей
любого возраста, были
пристегнуты ремнями
безопасности должным образом.
Никогда не держите ребенка на
руках или на коленях во время
движения автомобиля. Силы
большой величины,
возникающие при столкновении,
вырвут ребенка из рук и
приведут к его удару об
элементы салона автомобиля.
Cегда используйте специальное
детское кресло, соответ-
ствующее росту и весу ребенка.
Page 48 of 512
331
Системы безопасности автомобиля

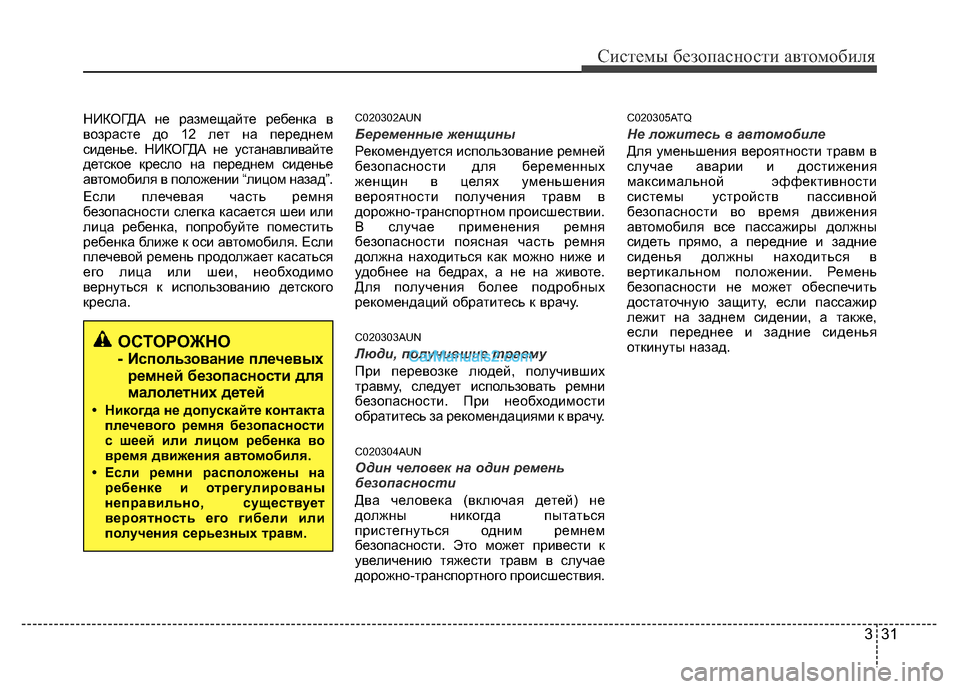

НИКОГДА не размещайте ребенка в
возрасте до 12 лет на переднем
сиденье. НИКОГДА не устанавливайте
детское кресло на переднем сиденье
автомобиля в положении “лицом назад”.
Если плечевая часть ремня
безопасности слегка касается шеи или
лица ребенка, попробуйте поместить
ребенка ближе к оси автомобиля. Если
плечевой ремень продолжает касаться
его лица или шеи, необходимо
вернуться к использованию детского
кресла.C020302AUN
Беременные женщины
Рекомендуется использование ремней
безопасности для беременных
женщин в целях уменьшения
вероятности получения травм в
дорожно-транспортном происшествии.
В случае применения ремня
безопасности поясная часть ремня
должна находиться как можно ниже и
удобнее на бедрах, а не на животе.
Для получения более подробных
рекомендаций обратитесь к врачу.
C020303AUN
Люди, получившие травму
При перевозке людей, получивших
травму, следует использовать ремни
безопасности. При необходимости
обратитесь за рекомендациями к врачу.
C020304AUN
Один человек на один ремень
безопасности
Два человека (включая детей) не
должны никогда пытаться
пристегнуться одним ремнем
безопасности. Это может привести к
увеличению тяжести травм в случае
дорожно-транспортного происшествия.
C020305ATQ
Не ложитесь в автомобиле
Для уменьшения вероятности травм в
случае аварии и достижения
максимальной эффективности
системы устройств пассивной
безопасности во время движения
автомобиля все пассажиры должны
сидеть прямо, а передние и задние
сиденья должны находиться в
вертикальном положении. Ремень
безопасности не может обеспечить
достаточную защиту, если пассажир
лежит на заднем сидении, а также,
если переднее и задние сиденья
откинуты назад.
ОСТОРОЖНО
- Использование плечевых
ремней безопасности для
малолетних детей
• Никогда не допускайте контакта
плечевого ремня безопасности
с шеей или лицом ребенка во
время движения автомобиля.
• Если ремни расположены на
ребенке и отрегулированы
неправильно, существует
вероятность его гибели или
получения серьезных травм.
Page 49 of 512

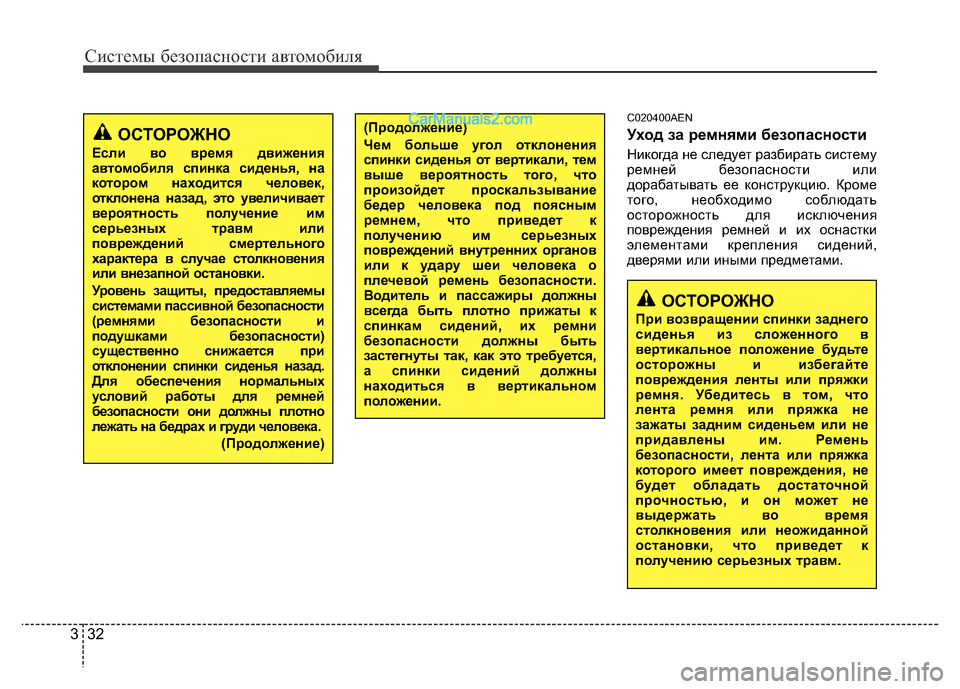

Системы безопасности автомобиля
32 3
C020400AEN
Уход за ремнями безопасности
Никогда не следует разбирать систему
ремней безопасности или
дорабатывать ее конструкцию. Кроме
того, необходимо соблюдать
осторожность для исключения
повреждения ремней и их оснастки
элементами крепления сидений,
дверями или иными предметами.
(Продолжение)
Чем больше угол отклонения
спинки сиденья от вертикали, тем
выше вероятность того, что
произойдет проскальзывание
бедер человека под поясным
ремнем, что приведет к
получению им серьезных
повреждений внутренних органов
или к удару шеи человека о
плечевой ремень безопасности.
Водитель и пассажиры должны
всегда быть плотно прижаты к
спинкам сидений, их ремни
безопасности должны быть
застегнуты так, как это требуется,
а спинки сидений должны
находиться в вертикальном
положении.
ОСТОРОЖНО
При возвращении спинки заднего
сиденья из сложенного в
вертикальное положение будьте
осторожны и избегайте
повреждения ленты или пряжки
ремня. Убедитесь в том, что
лента ремня или пряжка не
зажаты задним сиденьем или не
придавлены им. Ремень
безопасности, лента или пряжка
которого имеет повреждения, не
будет обладать достаточной
прочностью, и он может не
выдержать во время
столкновения или неожиданной
остановки, что приведет к
получению серьезных травм.
ОСТОРОЖНО
Если во время движения
автомобиля спинка сиденья, на
котором находится человек,
отклонена назад, это увеличивает
вероятность получение им
серьезных травм или
повреждений смертельного
характера в случае столкновения
или внезапной остановки.
Уровень защиты, предоставляемы
системами пассивной безопасности
(ремнями безопасности и
подушками безопасности)
существенно снижается при
отклонении спинки сиденья назад.
Для обеспечения нормальных
условий работы для ремней
безопасности они должны плотно
лежать на бедрах и груди человека.
(Продолжение)
Page 50 of 512
333

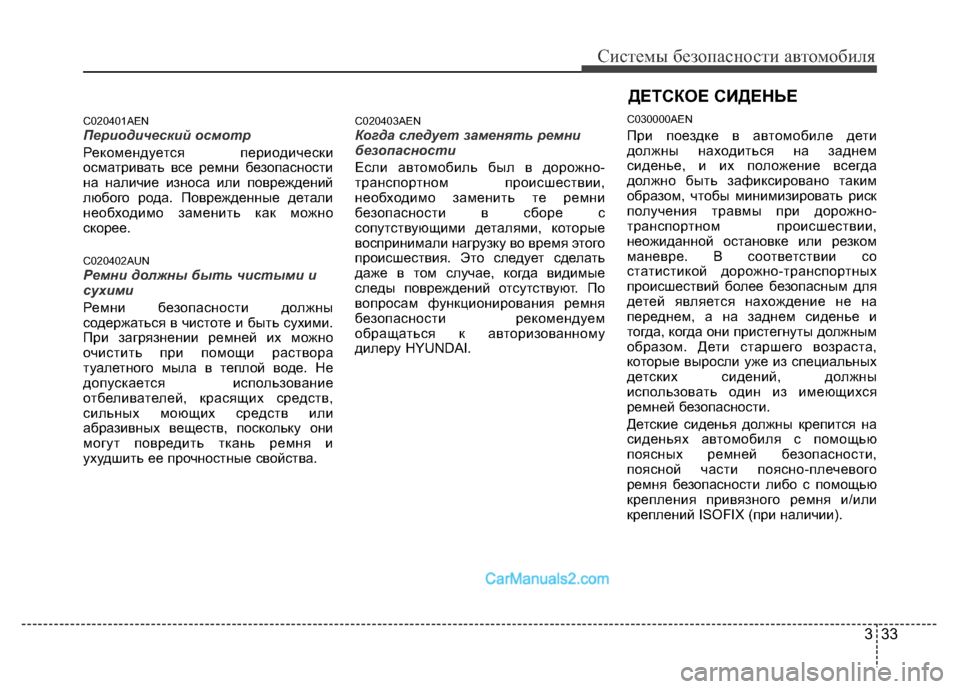

Системы безопасности автомобиля
C020401AENПериодический осмотр
Рекомендуется периодически
осматривать все ремни безопасности
на наличие износа или повреждений
любого рода. Поврежденные детали
необходимо заменить как можно
скорее.
C020402AUNРемни должны быть чистыми и
сухими
Ремни безопасности должны
содержаться в чистоте и быть сухими.
При загрязнении ремней их можно
очистить при помощи раствора
туалетного мыла в теплой воде. Не
допускается использование
отбеливателей, красящих средств,
сильных моющих средств или
абразивных веществ, поскольку они
могут повредить ткань ремня и
ухудшить ее прочностные свойства.
C020403AENКогда следует заменять ремни
безопасности
Если автомобиль был в дорожно-
транспортном происшествии,
необходимо заменить те ремни
безопасности в сборе с
сопутствующими деталями, которые
воспринимали нагрузку во время этого
происшествия. Это следует сделать
даже в том случае, когда видимые
следы повреждений отсутствуют. По
вопросам функционирования ремня
безопасности рекомендуем
обращаться к авторизованному
дилеру HYUNDAI.
C030000AEN
При поездке в автомобиле дети
должны находиться на заднем
сиденье, и их положение всегда
должно быть зафиксировано таким
образом, чтобы минимизировать риск
получения травмы при дорожно-
транспортном происшествии,
неожиданной остановке или резком
маневре. В соответствии со
статистикой дорожно-транспортных
происшествий более безопасным для
детей является нахождение не на
переднем, а на заднем сиденье и
тогда, когда они пристегнуты должным
образом. Дети старшего возраста,
которые выросли уже из специальных
детских сидений, должны
использовать один из имеющихся
ремней безопасности.
Детские сиденья должны крепится на
сиденьях автомобиля с помощью
поясных ремней безопасности,
поясной части поясно-плечевого
ремня безопасности либо с помощью
крепления привязного ремня и/или
креплений ISOFIX (при наличии).
ДЕТСКОЕ СИДЕНЬЕ
