1COMPONENTES DE SU HYUNDAI
24
GB260A01HR-GYT Modelo A (Sin Tacómetro)TABLERO DE INSTRUMENTOS E INDICADORES
B260A01HR

1
COMPONENTES DE SU HYUNDAI
25

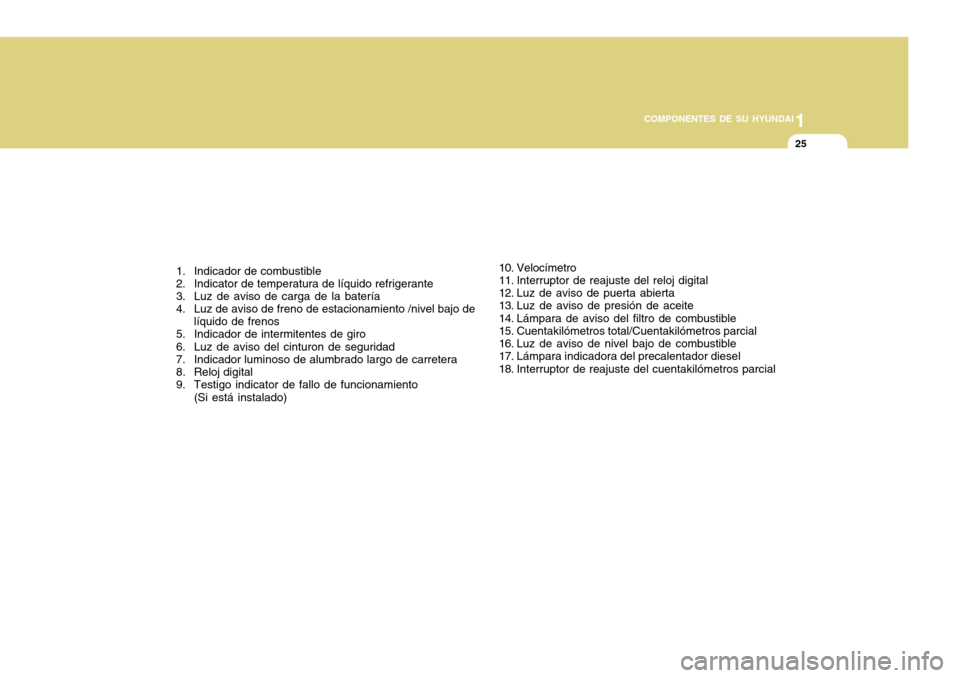

1. Indicador de combustible
2. Indicator de temperatura de líquido refrigerante
3. Luz de aviso de carga de la batería
4. Luz de aviso de freno de estacionamiento /nivel bajo de líquido de frenos
5. Indicador de intermitentes de giro
6. Luz de aviso del cinturon de seguridad
7. Indicador luminoso de alumbrado largo de carretera
8. Reloj digital
9. Testigo indicator de fallo de funcionamiento
(Si está instalado) 10. Velocímetro
11. Interruptor de reajuste del reloj digital
12. Luz de aviso de puerta abierta
13. Luz de aviso de presión de aceite
14. Lámpara de aviso del filtro de combustible
15. Cuentakilómetros total/Cuentakilómetros parcial
16. Luz de aviso de nivel bajo de combustible
17. Lámpara indicadora del precalentador diesel
18. Interruptor de reajuste del cuentakilómetros parcial

1COMPONENTES DE SU HYUNDAI
26

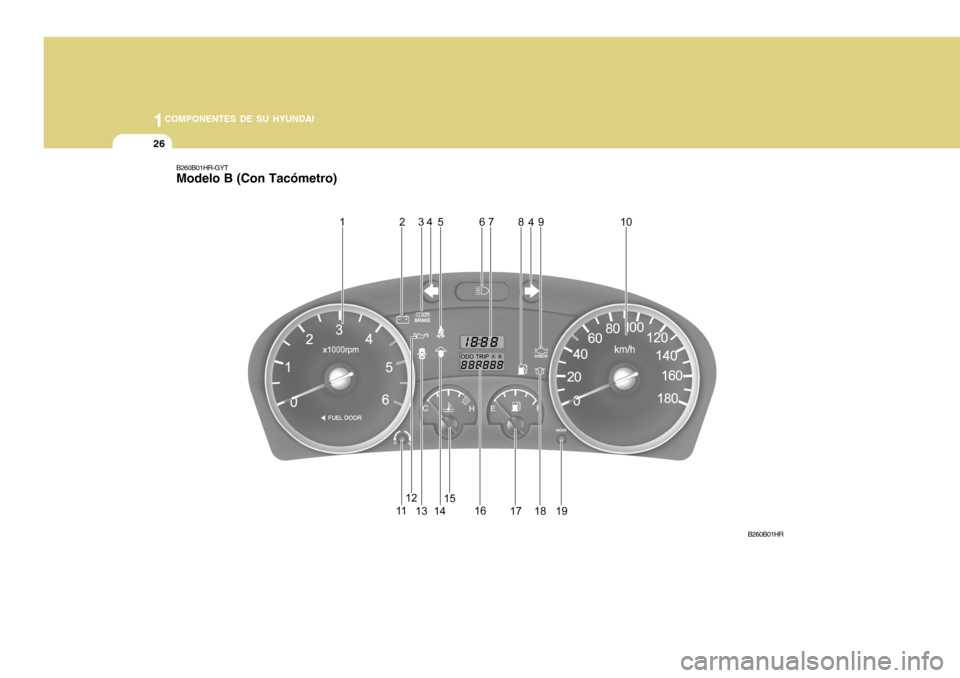

B260B01HR-GYT Modelo B (Con Tacómetro)
B260B01HR

1
COMPONENTES DE SU HYUNDAI
27

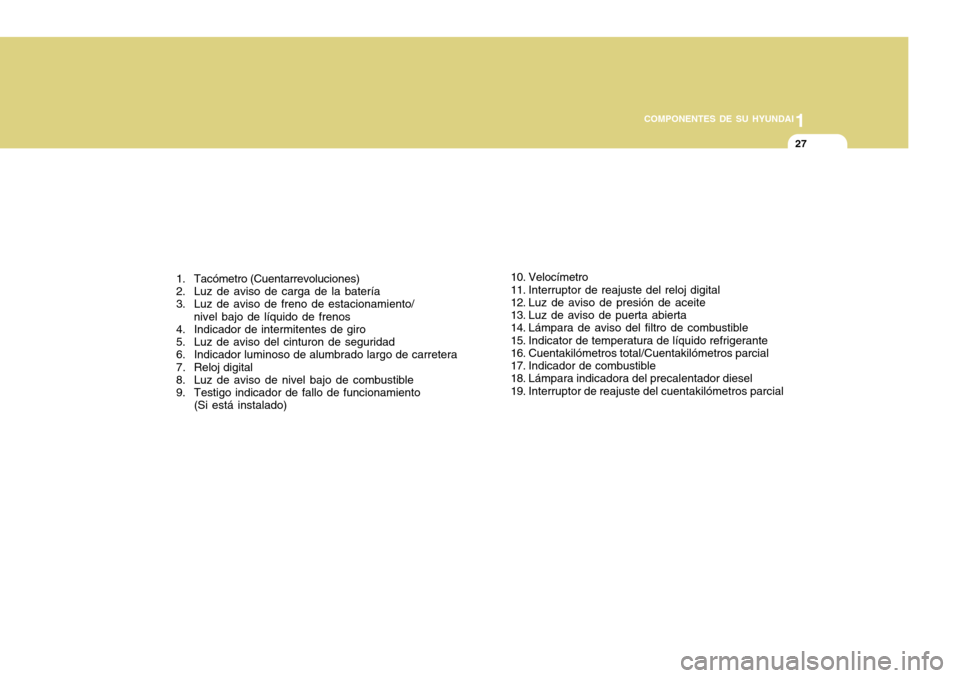

1. Tacómetro (Cuentarrevoluciones)
2. Luz de aviso de carga de la batería
3. Luz de aviso de freno de estacionamiento/ nivel bajo de líquido de frenos
4. Indicador de intermitentes de giro
5. Luz de aviso del cinturon de seguridad
6. Indicador luminoso de alumbrado largo de carretera
7. Reloj digital
8. Luz de aviso de nivel bajo de combustible
9. Testigo indicador de fallo de funcionamiento (Si está instalado) 10. Velocímetro
11. Interruptor de reajuste del reloj digital
12. Luz de aviso de presión de aceite
13. Luz de aviso de puerta abierta
14. Lámpara de aviso del filtro de combustible
15. Indicator de temperatura de líquido refrigerante
16. Cuentakilómetros total/Cuentakilómetros parcial
17. Indicador de combustible
18. Lámpara indicadora del precalentador diesel
19. Interruptor de reajuste del cuentakilómetros parcial

1COMPONENTES DE SU HYUNDAI
28
!
B260F01A-AYT
Indicador luminose de luces largas
El indicador de alumbrado en posición
larga se encenderá cuando las luces sean situadas en esta posición o enla de destello. B260G01A-AYT

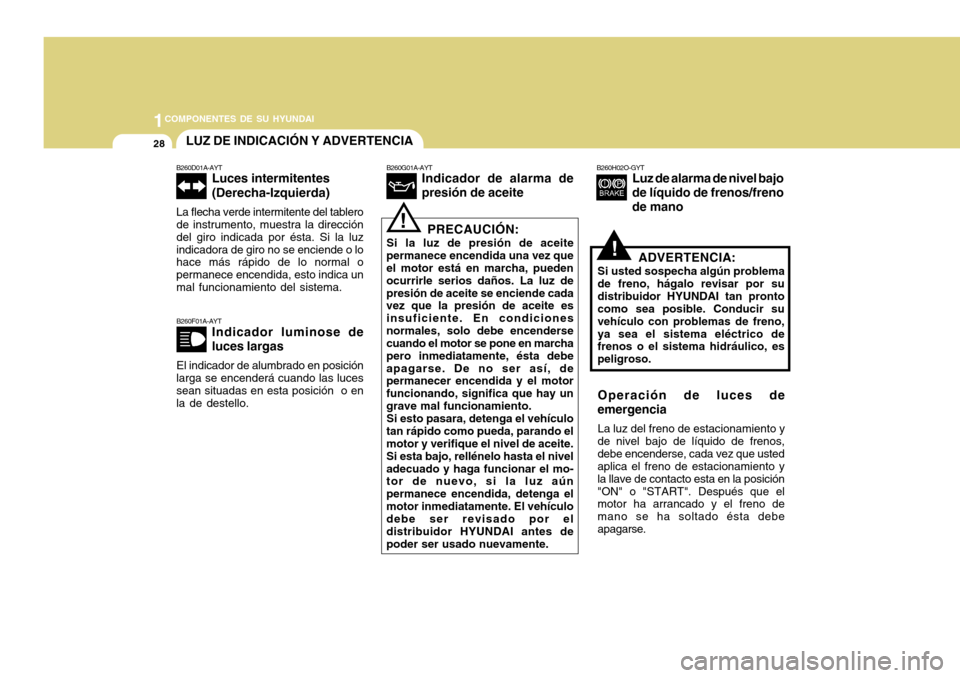

Indicador de alarma de presión de aceite
B260H02O-GYT Luz de alarma de nivel bajo
de líquido de frenos/freno de mano
B260D01A-AYT
Luces intermitentes (Derecha-Izquierda)
La flecha verde intermitente del tablero de instrumento, muestra la dirección del giro indicada por ésta. Si la luzindicadora de giro no se enciende o lo hace más rápido de lo normal o permanece encendida, esto indica unmal funcionamiento del sistema.
PRECAUCIÓN:

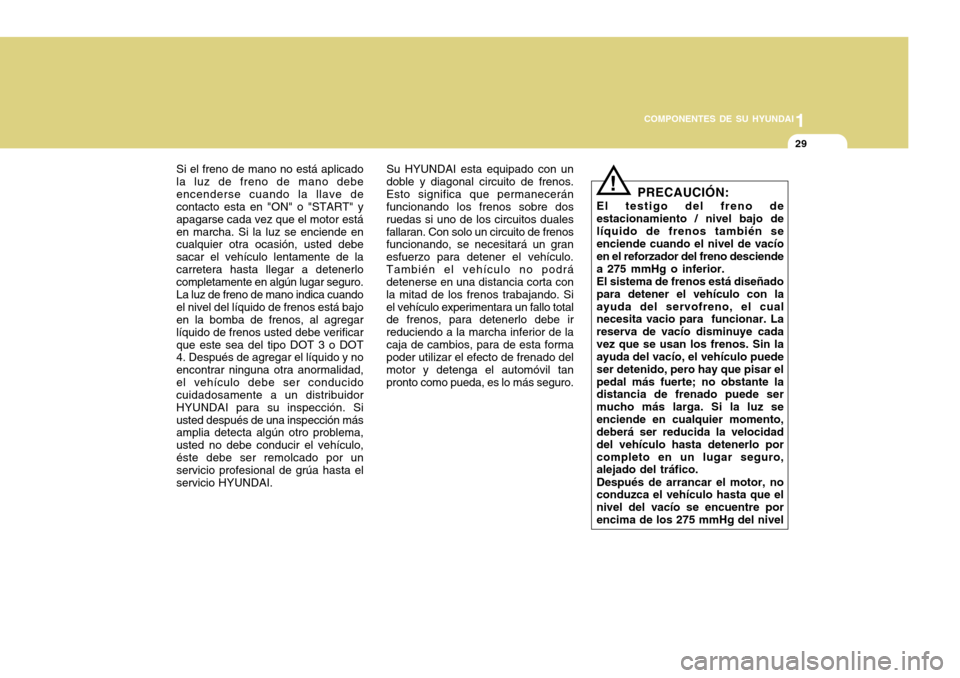

Si la luz de presión de aceite
permanece encendida una vez que el motor está en marcha, pueden ocurrirle serios daños. La luz depresión de aceite se enciende cada vez que la presión de aceite es insuficiente. En condicionesnormales, solo debe encenderse cuando el motor se pone en marcha pero inmediatamente, ésta debeapagarse. De no ser así, de permanecer encendida y el motor funcionando, significa que hay ungrave mal funcionamiento. Si esto pasara, detenga el vehículo
tan rápido como pueda, parando el motor y verifique el nivel de aceite. Si esta bajo, rellénelo hasta el niveladecuado y haga funcionar el mo- tor de nuevo, si la luz aún permanece encendida, detenga elmotor inmediatamente. El vehículo debe ser revisado por el distribuidor HYUNDAI antes depoder ser usado nuevamente.!
ADVERTENCIA:
Si usted sospecha algún problema de freno, hágalo revisar por sudistribuidor HYUNDAI tan pronto como sea posible. Conducir su vehículo con problemas de freno,ya sea el sistema eléctrico de frenos o el sistema hidráulico, es peligroso.
Operación de luces de
emergencia
La luz del freno de estacionamiento y
de nivel bajo de líquido de frenos,debe encenderse, cada vez que usted aplica el freno de estacionamiento y la llave de contacto esta en la posición"ON" o "START". Después que el motor ha arrancado y el freno de mano se ha soltado ésta debeapagarse.
LUZ DE INDICACIÓN Y ADVERTENCIA

1
COMPONENTES DE SU HYUNDAI
29

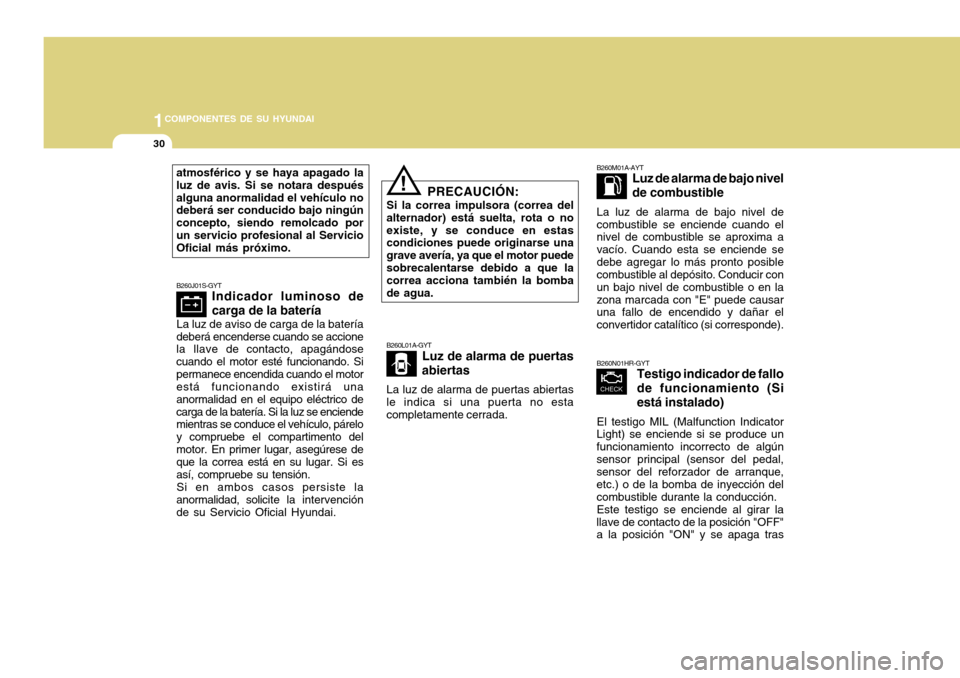

Su HYUNDAI esta equipado con un doble y diagonal circuito de frenos.Esto significa que permanecerán funcionando los frenos sobre dos ruedas si uno de los circuitos dualesfallaran. Con solo un circuito de frenos funcionando, se necesitará un gran esfuerzo para detener el vehículo.También el vehículo no podrá detenerse en una distancia corta con la mitad de los frenos trabajando. Siel vehículo experimentara un fallo total de frenos, para detenerlo debe ir reduciendo a la marcha inferior de lacaja de cambios, para de esta forma poder utilizar el efecto de frenado del motor y detenga el automóvil tanpronto como pueda, es lo más seguro.
Si el freno de mano no está aplicadola luz de freno de mano debeencenderse cuando la llave de contacto esta en "ON" o "START" y apagarse cada vez que el motor estáen marcha. Si la luz se enciende en cualquier otra ocasión, usted debe sacar el vehículo lentamente de lacarretera hasta llegar a detenerlo completamente en algún lugar seguro. La luz de freno de mano indica cuando el nivel del líquido de frenos está bajo en la bomba de frenos, al agregar líquido de frenos usted debe verificarque este sea del tipo DOT 3 o DOT 4. Después de agregar el líquido y no encontrar ninguna otra anormalidad,el vehículo debe ser conducido cuidadosamente a un distribuidor HYUNDAI para su inspección. Siusted después de una inspección más amplia detecta algún otro problema, usted no debe conducir el vehículo,éste debe ser remolcado por un servicio profesional de grúa hasta el servicio HYUNDAI. PRECAUCIÓN:
El testigo del freno deestacionamiento / nivel bajo delíquido de frenos también se enciende cuando el nivel de vacío en el reforzador del freno desciendea 275 mmHg o inferior.El sistema de frenos está diseñadopara detener el vehículo con laayuda del servofreno, el cual necesita vacio para funcionar. La reserva de vacío disminuye cadavez que se usan los frenos. Sin la ayuda del vacío, el vehículo puede ser detenido, pero hay que pisar elpedal más fuerte; no obstante la distancia de frenado puede ser mucho más larga. Si la luz seenciende en cualquier momento, deberá ser reducida la velocidad del vehículo hasta detenerlo porcompleto en un lugar seguro, alejado del tráfico. Después de arrancar el motor, no conduzca el vehículo hasta que el nivel del vacío se encuentre porencima de los 275 mmHg del nivel
!

1COMPONENTES DE SU HYUNDAI
30
B260N01HR-GYT
Testigo indicador de fallo
de funcionamiento (Siestá instalado)
El testigo MIL (Malfunction Indicator
Light) se enciende si se produce un funcionamiento incorrecto de algúnsensor principal (sensor del pedal, sensor del reforzador de arranque, etc.) o de la bomba de inyección delcombustible durante la conducción.
Este testigo se enciende al girar la
llave de contacto de la posición "OFF" a la posición "ON" y se apaga tras
B260L01A-GYT
Luz de alarma de puertas
abiertas
La luz de alarma de puertas abiertas le indica si una puerta no esta completamente cerrada. B260M01A-AYT

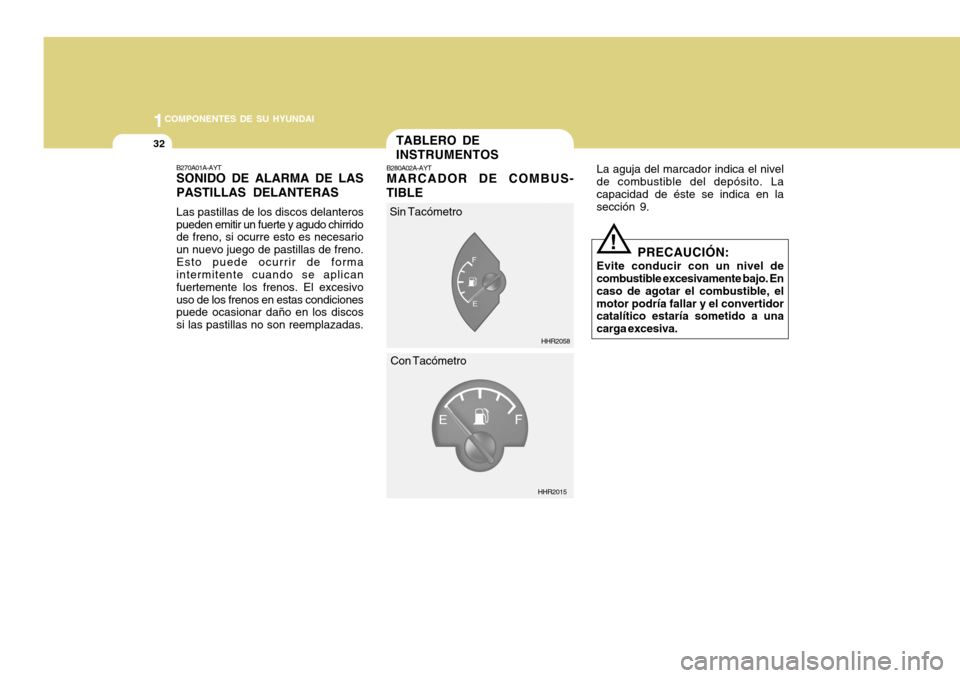

Luz de alarma de bajo nivel de combustible
La luz de alarma de bajo nivel de combustible se enciende cuando el nivel de combustible se aproxima a vacío. Cuando esta se enciende sedebe agregar lo más pronto posible combustible al depósito. Conducir con un bajo nivel de combustible o en lazona marcada con "E" puede causar una fallo de encendido y dañar el convertidor catalítico (si corresponde).
atmosférico y se haya apagado la luz de avis. Si se notara despuésalguna anormalidad el vehículo no deberá ser conducido bajo ningún concepto, siendo remolcado porun servicio profesional al Servicio Oficial más próximo.
B260J01S-GYT Indicador luminoso de carga de la batería
La luz de aviso de carga de la batería
deberá encenderse cuando se accione
la llave de contacto, apagándose
cuando el motor esté funcionando. Si permanece encendida cuando el motor está funcionando existirá una anormalidad en el equipo eléctrico decarga de la batería. Si la luz se enciende mientras se conduce el vehículo, párelo y compruebe el compartimento delmotor. En primer lugar, asegúrese de que la correa está en su lugar. Si es así, compruebe su tensión. Si en ambos casos persiste la
anormalidad, solic ite la intervención
de su Servicio Oficial Hyundai.
PRECAUCIÓN:
Si la correa impulsora (correa del alternador) está suelta, rota o noexiste, y se conduce en estas condiciones puede originarse una grave avería, ya que el motor puedesobrecalentarse debido a que la correa acciona también la bomba de agua.!

1
COMPONENTES DE SU HYUNDAI
31

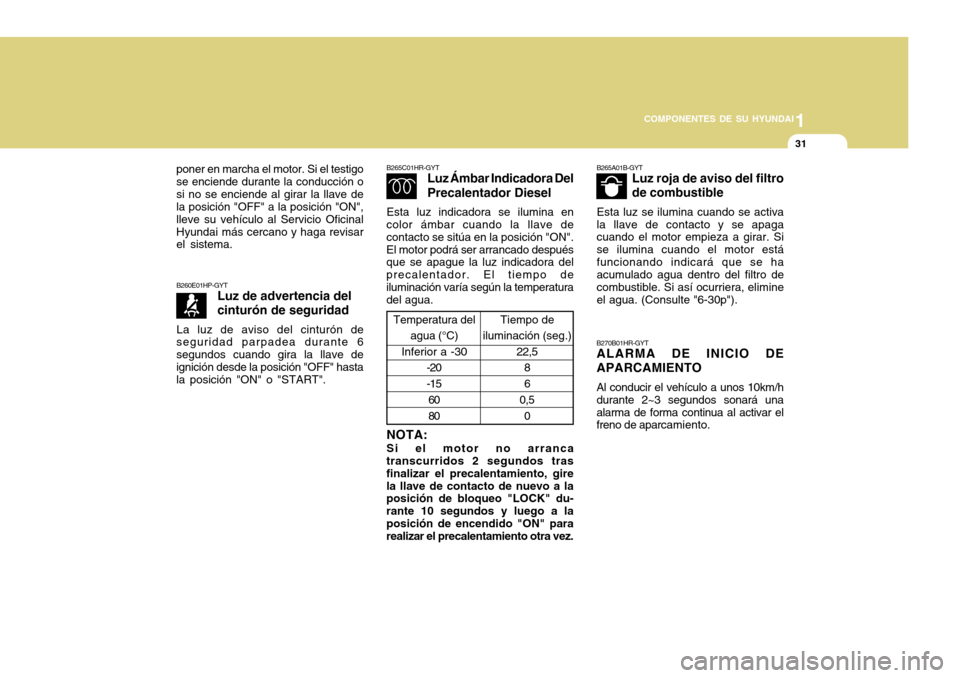

B260E01HP-GYT Luz de advertencia del cinturón de seguridad
La luz de aviso del cinturón de
seguridad parpadea durante 6 segundos cuando gira la llave de ignición desde la posición "OFF" hasta la posición "ON" o "START".
B265C01HR-GYT Luz Ámbar Indicadora Del Precalentador Diesel
Esta luz indicadora se ilumina en
color ámbar cuando la llave de contacto se sitúa en la posición "ON".El motor podrá ser arrancado después que se apague la luz indicadora del precalentador. El tiempo deiluminación varía según la temperatura del agua.
NOTA: Si el motor no arranca
transcurridos 2 segundos tras finalizar el precalentamiento, girela llave de contacto de nuevo a la posición de bloqueo "LOCK" du- rante 10 segundos y luego a laposición de encendido "ON" para realizar el precalentamiento otra vez.
Tiempo de
iluminación (seg.)
22,58 6
0,5
0
Temperatura del
agua (°C)
Inferior a -30 -20-156080
B265A01B-GYT Luz roja de aviso del filtro de combustible
Esta luz se ilumina cuando se activa la llave de contacto y se apaga cuando el motor empieza a girar. Si se ilumina cuando el motor estáfuncionando indicará que se ha acumulado agua dentro del filtro de combustible. Si así ocurriera, elimineel agua. (Consulte "6-30p").
B270B01HR-GYT ALARMA DE INICIO DE APARCAMIENTO Al conducir el vehículo a unos 10km/h durante 2~3 segundos sonará unaalarma de forma continua al activar el freno de aparc amiento.
poner en marcha el motor. Si el testigo se enciende durante la conducción osi no se enciende al girar la llave de la posición "OFF" a la posición "ON", lleve su vehículo al Servicio OficinalHyundai más cercano y haga revisar el sistema.

1COMPONENTES DE SU HYUNDAI
32TABLERO DE INSTRUMENTOS
B280A02A-AYT MARCADOR DE COMBUS-
TIBLE La aguja del marcador indica el nivel
de combustible del depósito. La capacidad de éste se indica en la sección 9.
B270A01A-AYTSONIDO DE ALARMA DE LAS PASTILLAS DELANTERAS Las pastillas de los discos delanteros pueden emitir un fuerte y agudo chirrido de freno, si ocurre esto es necesario un nuevo juego de pastillas de freno.Esto puede ocurrir de forma intermitente cuando se aplican fuertemente los frenos. El excesivouso de los frenos en estas condiciones puede ocasionar daño en los discos si las pastillas no son reemplazadas.
HHR2058
HHR2015
Sin Tacómetro
Con Tacómetro
! PRECAUCIÓN:
Evite conducir con un nivel de combustible excesivamente bajo. En caso de agotar el combustible, elmotor podría fallar y el convertidor catalítico estaría sometido a una carga excesiva.

1
COMPONENTES DE SU HYUNDAI
33
!

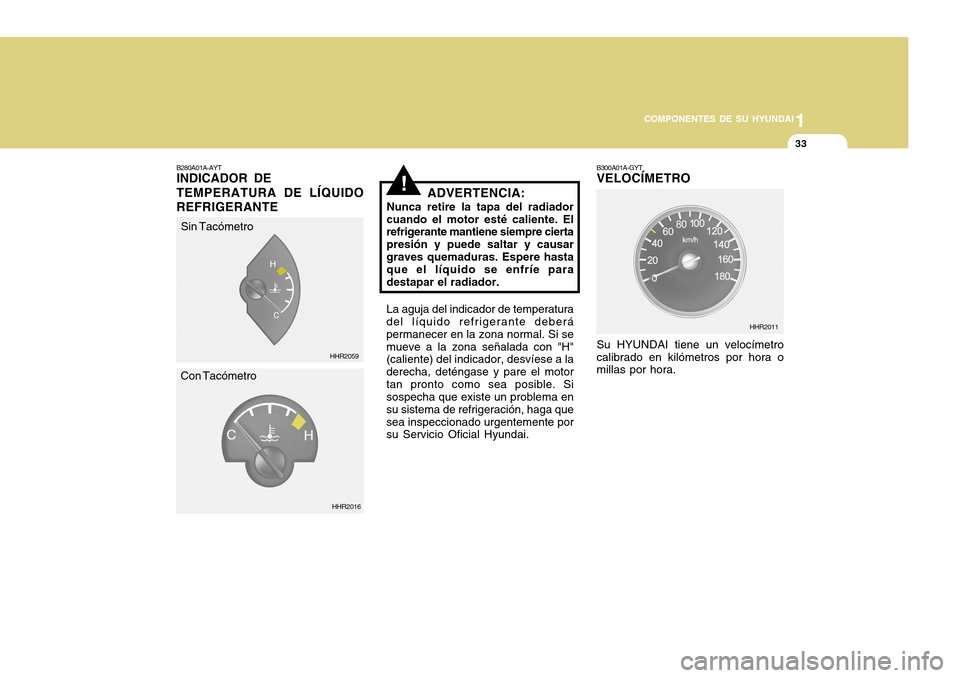

B280A01A-AYT INDICADOR DE TEMPERATURA DE LÍQUIDO
REFRIGERANTE ADVERTENCIA:
Nunca retire la tapa del radiador cuando el motor esté caliente. El refrigerante mantiene siempre cierta presión y puede saltar y causargraves quemaduras. Espere hasta que el líquido se enfríe para destapar el radiador. La aguja del indicador de temperatura
del líquido refrigerante deberá permanecer en la zona normal. Si semueve a la zona señalada con "H" (caliente) del indicador, desvíese a la derecha, deténgase y pare el motortan pronto como sea posible. Si sospecha que existe un problema en su sistema de refrigeración, haga quesea inspeccionado urgentemente por su Servicio Oficial Hyundai.
HHR2059
HHR2016
Sin Tacómetro
Con Tacómetro B300A01A-GYT VELOCÍMETRO Su HYUNDAI tiene un velocímetro calibrado en kilómetros por hora o millas por hora.
HHR2011
