Hyundai Ioniq Electric 2017 Manual del propietario (in Spanish)
Manufacturer: HYUNDAI, Model Year: 2017, Model line: Ioniq Electric, Model: Hyundai Ioniq Electric 2017Pages: 569, PDF Size: 45.78 MB
Page 531 of 569
7-50
Mantenimiento

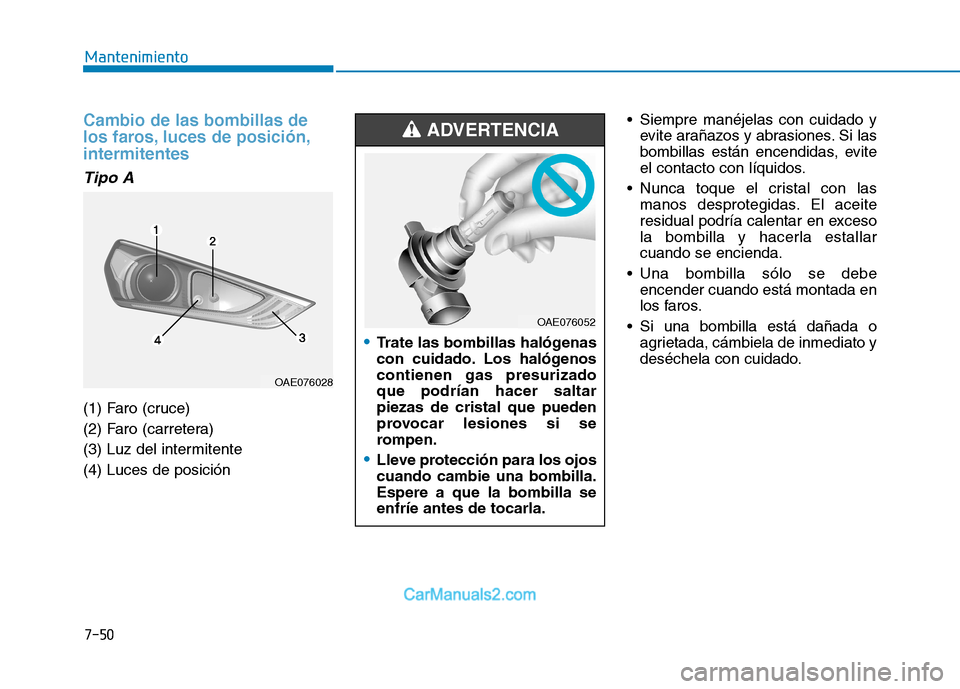

Cambio de las bombillas de
los faros, luces de posición,intermitentes
Tipo A
(1) Faro (cruce)
(2) Faro (carretera)
(3) Luz del intermitente(4) Luces de posición Siempre manéjelas con cuidado y
evite arañazos y abrasiones. Si las
bombillas están encendidas, evite
el contacto con líquidos.
Nunca toque el cristal con las manos desprotegidas. El aceite
residual podría calentar en exceso
la bombilla y hacerla estallarcuando se encienda.
Una bombilla sólo se debe encender cuando está montada en
los faros.
Si una bombilla está dañada o agrietada, cámbiela de inmediato y
deséchela con cuidado.
OAE076028
Trate las bombillas halógenas
con cuidado. Los halógenoscontienen gas presurizadoque podrían hacer saltarpiezas de cristal que pueden
provocar lesiones si se
rompen.
Lleve protección para los ojos cuando cambie una bombilla.Espere a que la bombilla seenfríe antes de tocarla.
ADVERTENCIA
OAE076052
Page 532 of 569
7-51
7
Mantenimiento

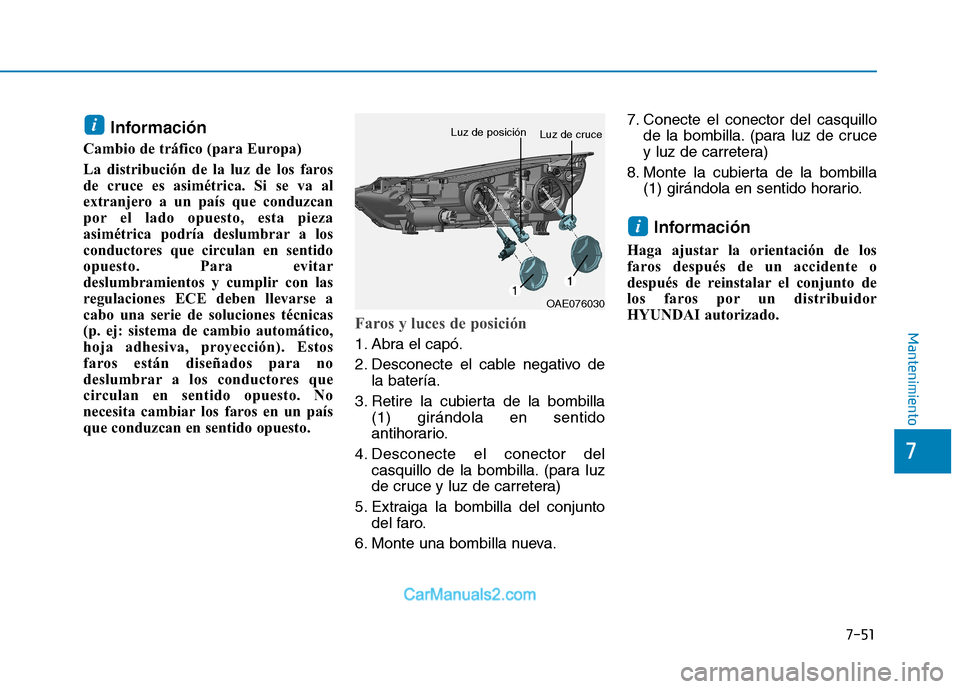

Información
Cambio de tráfico (para Europa)
La distribución de la luz de los faros
de cruce es asimétrica. Si se va al
extranjero a un país que conduzcan
por el lado opuesto, esta pieza
asimétrica podría deslumbrar a los
conductores que circulan en sentido
opuesto. Para evitar
deslumbramientos y cumplir con las
regulaciones ECE deben llevarse a
cabo una serie de soluciones técnicas
(p. ej: sistema de cambio automático,
hoja adhesiva, proyección). Estos
faros están diseñados para no
deslumbrar a los conductores que
circulan en sentido opuesto. No
necesita cambiar los faros en un país
que conduzcan en sentido opuesto.
Faros y luces de posición
1. Abra el capó.
2. Desconecte el cable negativo de la batería.
3. Retire la cubierta de la bombilla (1) girándola en sentido
antihorario.
4. Desconecte el conector del casquillo de la bombilla. (para luz
de cruce y luz de carretera)
5. Extraiga la bombilla del conjunto del faro.
6. Monte una bombilla nueva. 7. Conecte el conector del casquillo
de la bombilla. (para luz de cruce
y luz de carretera)
8. Monte la cubierta de la bombilla (1) girándola en sentido horario.
Información
Haga ajustar la orientación de los
faros después de un accidente o
después de reinstalar el conjunto de
los faros por un distribuidor
HYUNDAI autorizado.
i
i
OAE076030
Luz de posiciónLuz de cruce
Page 533 of 569
7-52
Mantenimiento

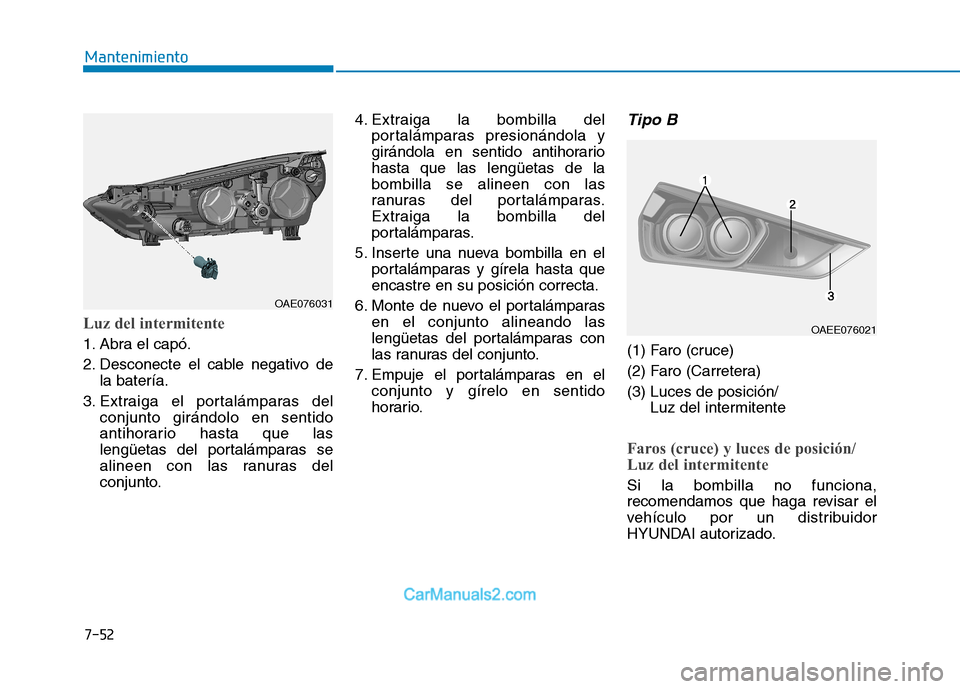

Luz del intermitente
1. Abra el capó.
2. Desconecte el cable negativo dela batería.
3. Extraiga el portalámparas del conjunto girándolo en sentido
antihorario hasta que las
lengüetas del portalámparas se
alineen con las ranuras del
conjunto. 4. Extraiga la bombilla del
portalámparas presionándola y
girándola en sentido antihorariohasta que las lengüetas de labombilla se alineen con las
ranuras del portalámparas.
Extraiga la bombilla del
portalámparas.
5. Inserte una nueva bombilla en el portalámparas y gírela hasta queencastre en su posición correcta.
6. Monte de nuevo el portalámparas en el conjunto alineando las
lengüetas del portalámparas con
las ranuras del conjunto.
7. Empuje el portalámparas en el conjunto y gírelo en sentido
horario.
Tipo B
(1) Faro (cruce)
(2) Faro (Carretera)(3) Luces de posición/ Luz del intermitente
Faros (cruce) y luces de posición/
Luz del intermitente
Si la bombilla no funciona,
recomendamos que haga revisar el
vehículo por un distribuidor
HYUNDAI autorizado.
OAEE076021
OAE076031
Page 534 of 569
7-53
7
Mantenimiento

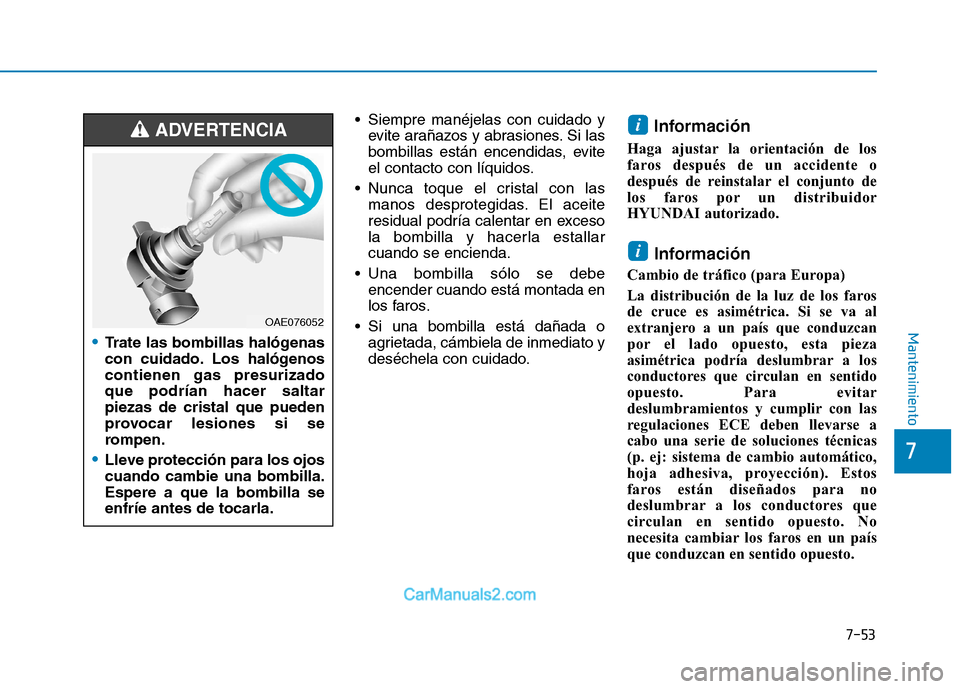

Siempre manéjelas con cuidado yevite arañazos y abrasiones. Si las
bombillas están encendidas, evite
el contacto con líquidos.
Nunca toque el cristal con las manos desprotegidas. El aceite
residual podría calentar en exceso
la bombilla y hacerla estallarcuando se encienda.
Una bombilla sólo se debe encender cuando está montada en
los faros.
Si una bombilla está dañada o agrietada, cámbiela de inmediato y
deséchela con cuidado. Información
Haga ajustar la orientación de los
faros después de un accidente o
después de reinstalar el conjunto de
los faros por un distribuidor
HYUNDAI autorizado.
Información
Cambio de tráfico (para Europa)
La distribución de la luz de los faros
de cruce es asimétrica. Si se va al
extranjero a un país que conduzcan
por el lado opuesto, esta pieza
asimétrica podría deslumbrar a los
conductores que circulan en sentido
opuesto. Para evitar
deslumbramientos y cumplir con las
regulaciones ECE deben llevarse a
cabo una serie de soluciones técnicas
(p. ej: sistema de cambio automático,
hoja adhesiva, proyección). Estos
faros están diseñados para no
deslumbrar a los conductores que
circulan en sentido opuesto. No
necesita cambiar los faros en un país
que conduzcan en sentido opuesto.
i
i
Trate las bombillas halógenas
con cuidado. Los halógenoscontienen gas presurizadoque podrían hacer saltarpiezas de cristal que pueden
provocar lesiones si se
rompen.
Lleve protección para los ojos cuando cambie una bombilla.Espere a que la bombilla seenfríe antes de tocarla.
ADVERTENCIA
OAE076052
Page 535 of 569
7-54
Mantenimiento

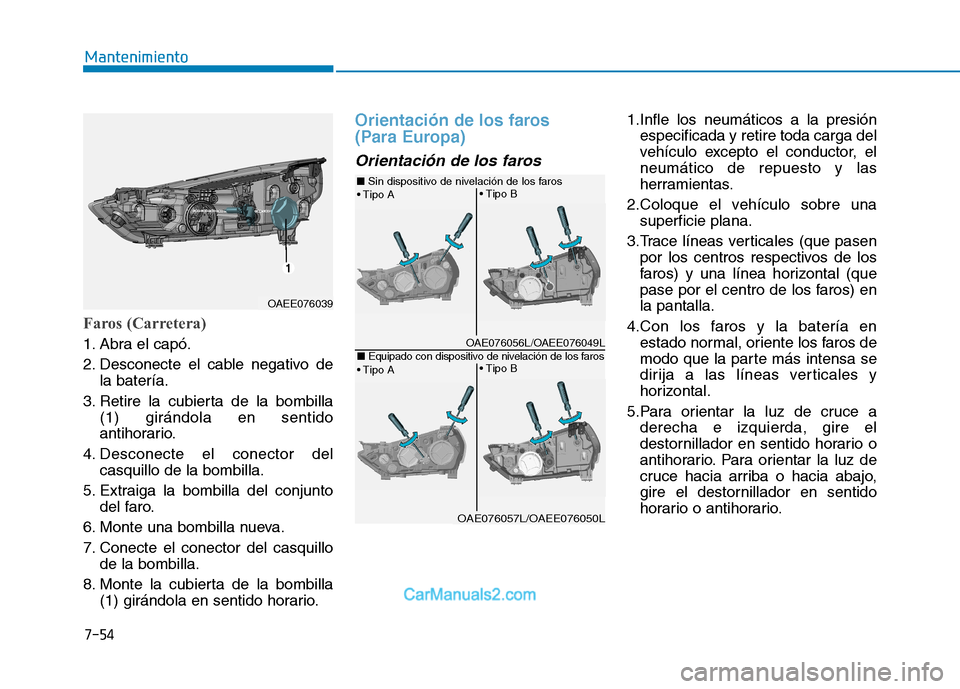

Faros (Carretera)
1. Abra el capó.
2. Desconecte el cable negativo dela batería.
3. Retire la cubierta de la bombilla (1) girándola en sentido
antihorario.
4. Desconecte el conector del casquillo de la bombilla.
5. Extraiga la bombilla del conjunto del faro.
6. Monte una bombilla nueva.
7. Conecte el conector del casquillo de la bombilla.
8. Monte la cubierta de la bombilla (1) girándola en sentido horario.
Orientación de los faros
(Para Europa)
Orientación de los faros
1.Infle los neumáticos a la presiónespecificada y retire toda carga del
vehículo excepto el conductor, elneumático de repuesto y las
herramientas.
2.Coloque el vehículo sobre una superficie plana.
3.Trace líneas verticales (que pasen por los centros respectivos de los
faros) y una línea horizontal (que
pase por el centro de los faros) enla pantalla.
4.Con los faros y la batería en estado normal, oriente los faros de
modo que la parte más intensa se
dirija a las líneas verticales y
horizontal.
5.Para orientar la luz de cruce a derecha e izquierda, gire el
destornillador en sentido horario o
antihorario. Para orientar la luz de
cruce hacia arriba o hacia abajo,
gire el destornillador en sentido
horario o antihorario.
OAE076056L/OAEE076049L
■ Sin dispositivo de nivelación de los faros
■ Equipado con dispositivo de nivelación de los faros
OAE076057L/OAEE076050L
OAEE076039
Page 536 of 569
7-55
7
Mantenimiento

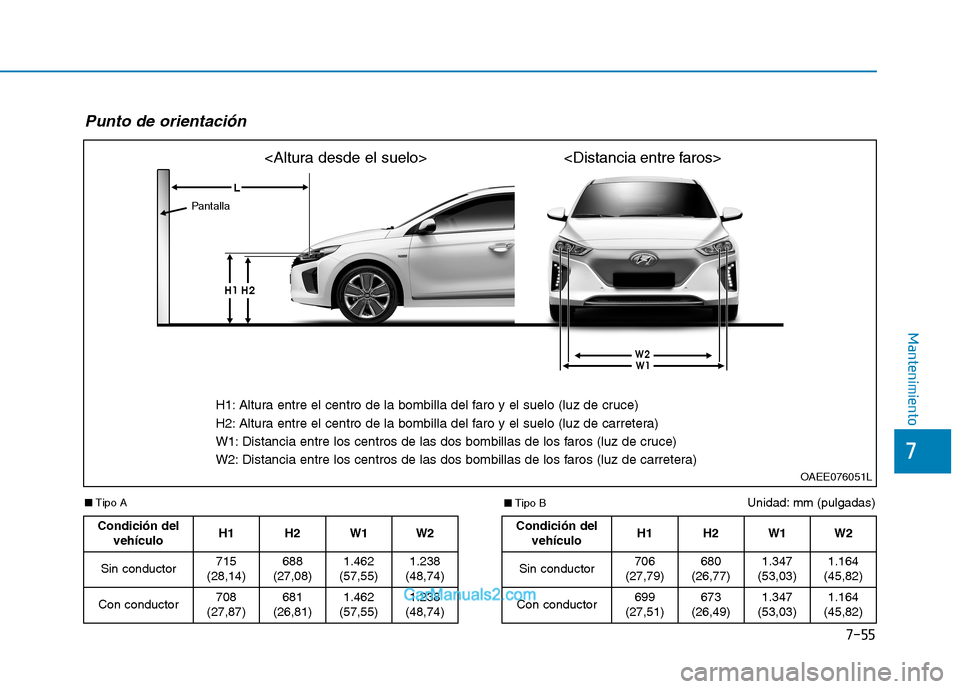

Unidad: mm (pulgadas)
Punto de orientación
OAEE076051L
H1: Altura entre el centro de la bombilla del faro y el suelo (luz de cruce)
H2: Altura entre el centro de la bombilla del faro y el suelo (luz de carretera)
W1: Distancia entre los centros de las dos bombillas de los faros (luz de cruce)
W2: Distancia entre los centros de las dos bombillas de los faros (luz de carretera)
Pantalla
■ Tipo A
■Tipo B
Condición del vehículo H1 H2
W1 W2
Sin conductor 715
(28,14) 688
(27,08)
1.462
(57,55) 1.238
(48,74)
Con conductor 708
(27,87) 681
(26,81)
1.462
(57,55) 1.238
(48,74)
Condición del vehículo H1 H2W1 W2
Sin conductor 706
(27,79) 680
(26,77)
1.347
(53,03) 1.164
(45,82)
Con conductor 699
(27,51) 673
(26,49)
1.347
(53,03) 1.164
(45,82)
Page 537 of 569
7-56
Mantenimiento

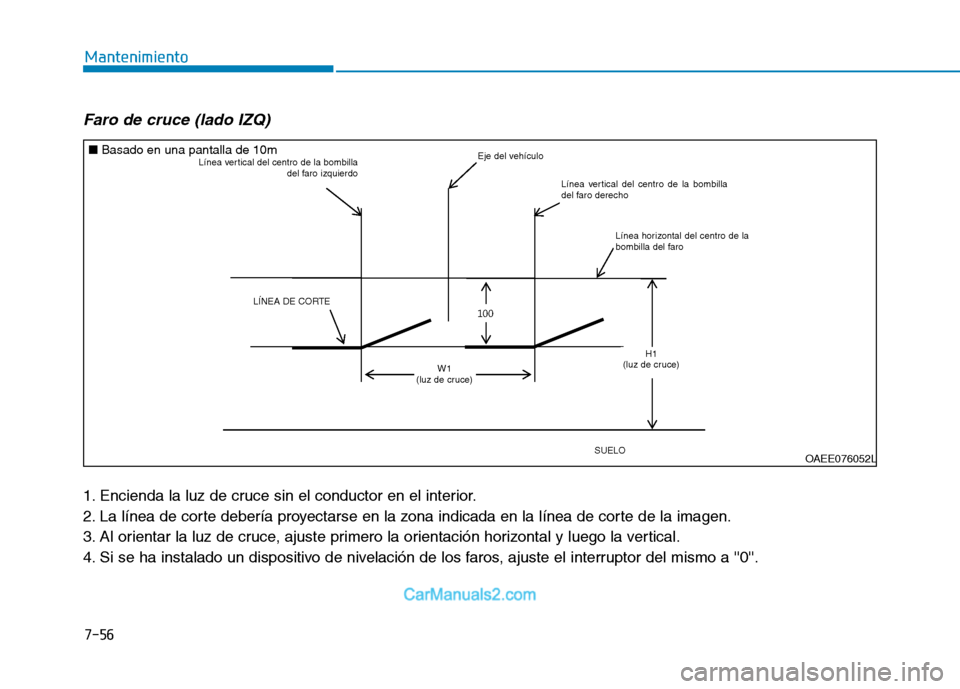

Faro de cruce (lado IZQ)
1. Encienda la luz de cruce sin el conductor en el interior.
2. La línea de corte debería proyectarse en la zona indicada en la línea de corte de la imagen.
3. Al orientar la luz de cruce, ajuste primero la orientación horizontal y luego la vertical.
4. Si se ha instalado un dispositivo de nivelación de los faros, ajuste el interruptor del mismo a ''0''.
: & D U D [ L V
9 H U W L F D O O L Q H R I O H I W K H D G O D P S E X O E F H Q W H U
& X W R I I O L Q H
9 H U W L F D O O L Q H R I U L J K W K H D G O D P S E X O E F H Q W H U + R U L ] R Q W D O O L Q H R I K H D G O D P S E X O E F H Q W H U
* 5 2 8 1 '
+
/ R Z E H D P
/ R Z E H D P
OAEE076052L
■
Basado en una pantalla de 10m
Línea vertical del centro de la bombilla
del faro izquierdoEje del vehículo
Línea vertical del centro de la bombilla
del faro derecho
LÍNEA DE CORTE
W1
(luz de cruce)H1
(luz de cruce)
Línea horizontal del centro de la
bombilla del faro
SUELO
Page 538 of 569
7-57
7
Mantenimiento

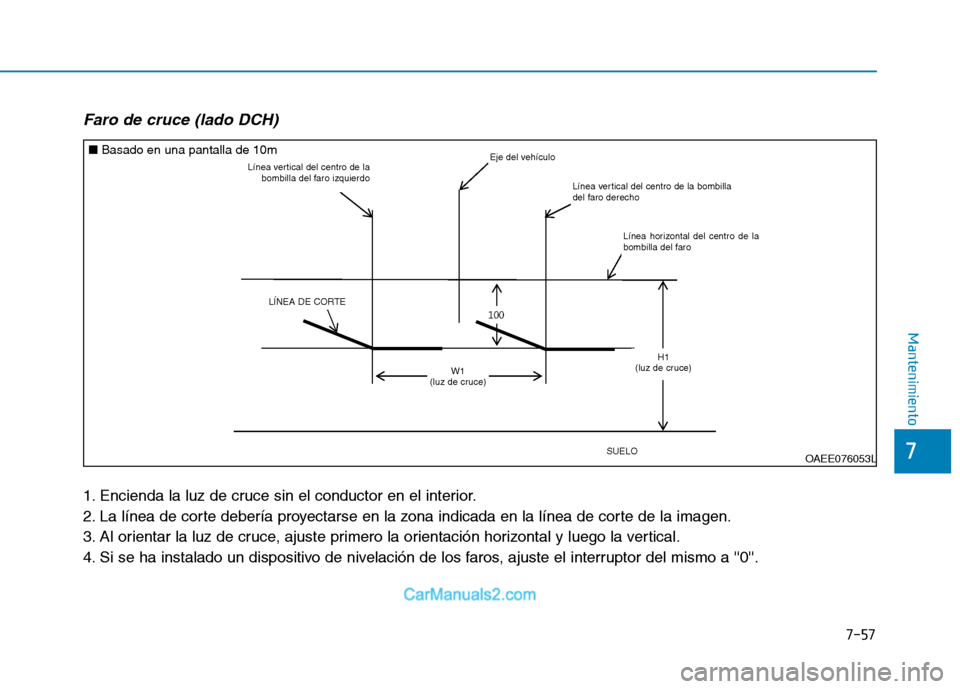

Faro de cruce (lado DCH)
1. Encienda la luz de cruce sin el conductor en el interior.
2. La línea de corte debería proyectarse en la zona indicada en la línea de corte de la imagen.
3. Al orientar la luz de cruce, ajuste primero la orientación horizontal y luego la vertical.
4. Si se ha instalado un dispositivo de nivelación de los faros, ajuste el interruptor del mismo a ''0''.
: & D U D [ L V
9 H U W L F D O O L Q H R I O H I W K H D G O D P S E X O E F H Q W H U
& X W R I I O L Q H
9 H U W L F D O O L Q H R I U L J K W K H D G O D P S E X O E F H Q W H U + R U L ] R Q W D O O L Q H R I K H D G O D P S E X O E F H Q W H U
* 5 2 8 1 '
+
/ R Z E H D P
/ R Z E H D P
OAEE076053L
■
Basado en una pantalla de 10m
Línea vertical del centro de la
bombilla del faro izquierdoEje del vehículo
Línea vertical del centro de la bombilla
del faro derecho
Línea horizontal del centro de la
bombilla del faro
LÍNEA DE CORTE
W1
(luz de cruce)
SUELO
H1
(luz de cruce)
Page 539 of 569
7-58
Mantenimiento

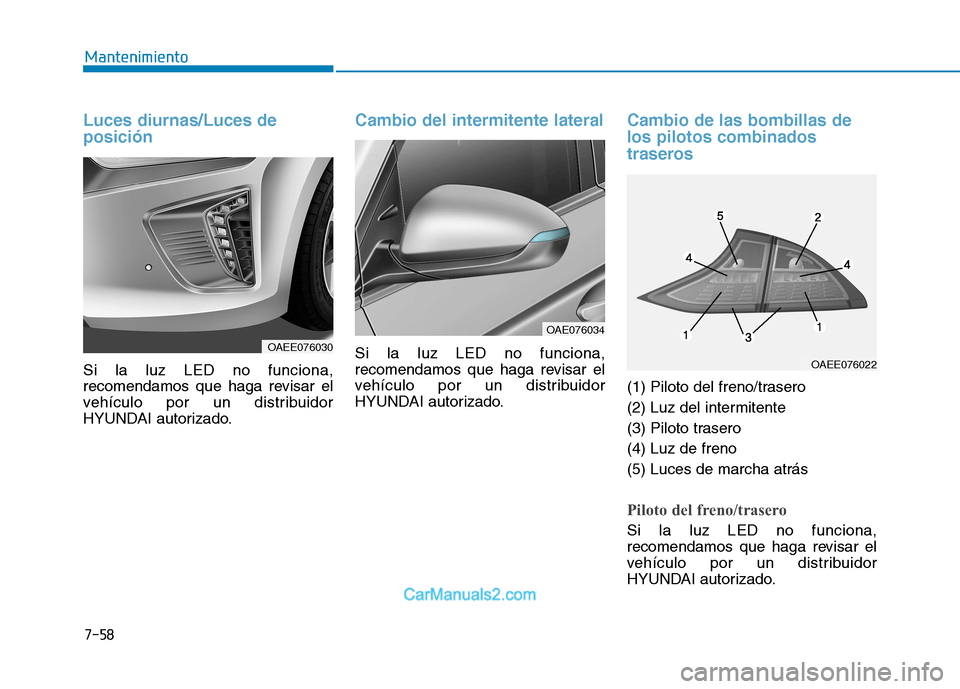

Luces diurnas/Luces de posición
Si la luz LED no funciona,
recomendamos que haga revisar el
vehículo por un distribuidor
HYUNDAI autorizado.
Cambio del intermitente lateral
Si la luz LED no funciona,
recomendamos que haga revisar el
vehículo por un distribuidor
HYUNDAI autorizado.
Cambio de las bombillas de los pilotos combinados
traseros
(1) Piloto del freno/trasero
(2) Luz del intermitente
(3) Piloto trasero(4) Luz de freno(5) Luces de marcha atrás
Piloto del freno/trasero
Si la luz LED no funciona,
recomendamos que haga revisar el
vehículo por un distribuidor
HYUNDAI autorizado.
OAE076034
OAEE076022
OAEE076030
Page 540 of 569
7-59
7

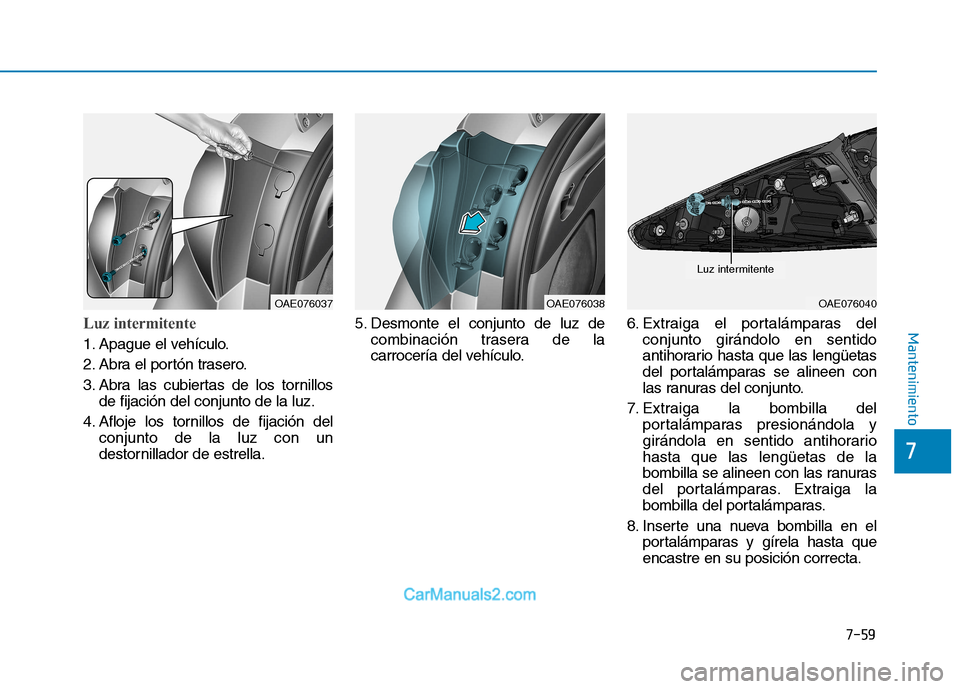

MantenimientoLuz intermitente
1. Apague el vehículo.
2. Abra el portón trasero.
3. Abra las cubiertas de los tornillosde fijación del conjunto de la luz.
4. Afloje los tornillos de fijación del conjunto de la luz con un
destornillador de estrella. 5. Desmonte el conjunto de luz de
combinación trasera de la
carrocería del vehículo. 6. Extraiga el portalámparas del
conjunto girándolo en sentido
antihorario hasta que las lengüetas
del portalámparas se alineen con
las ranuras del conjunto.
7. Extraiga la bombilla del portalámparas presionándola y
girándola en sentido antihorariohasta que las lengüetas de la
bombilla se alineen con las ranuras
del portalámparas. Extraiga la
bombilla del portalámparas.
8. Inserte una nueva bombilla en el portalámparas y gírela hasta queencastre en su posición correcta.
OAE076037OAE076038OAE076040
Luz intermitente
