Hyundai Ioniq Electric 2018 Manuale del proprietario (in Italian)

6-23
Cosa fare in situazioni di emergenza
6

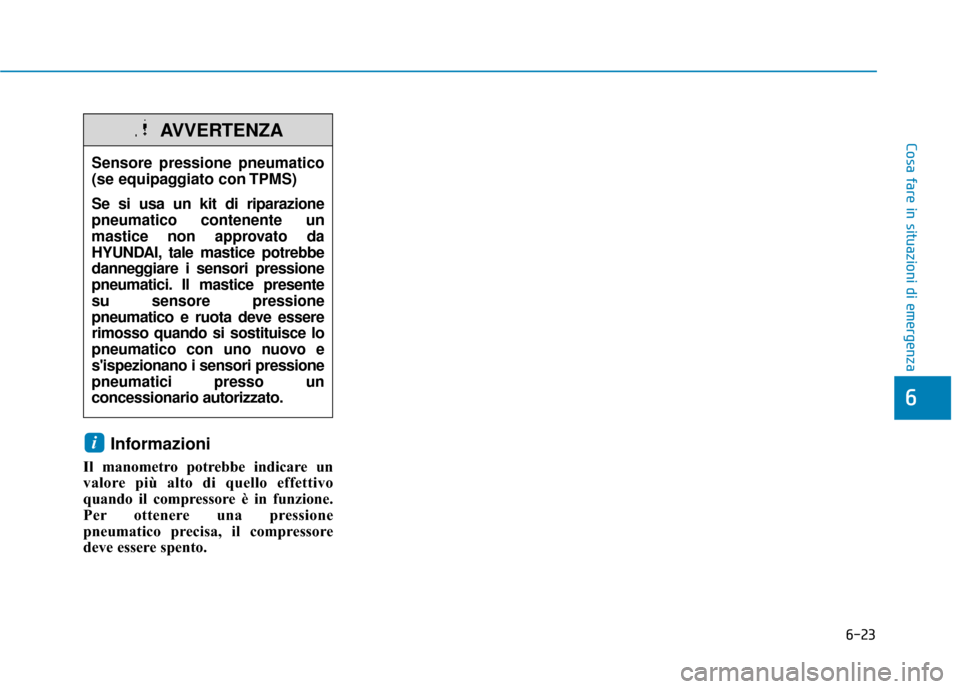

Informazioni
Il manometro potrebbe indicare un
valore più alto di quello effettivo
quando il compressore è in funzione.
Per ottenere una pressione
pneumatico precisa, il compressore
deve essere spento.
i
Sensore pressione pneumatico
(se equipaggiato con TPMS)
Se si usa un kit di riparazione
pneumatico contenente un
mastice non approvato da
HYUNDAI, tale mastice potrebbe
danneggiare i sensori pressione
pneumatici. Il mastice presente
su sensore pressione
pneumatico e ruota deve essere
rimosso quando si sostituisce lo
pneumatico con uno nuovo e
s'ispezionano i sensori pressione
pneumatici presso un
concessionario autorizzato.
AVVERTENZA

6-24
Cosa fare in situazioni di emergenza

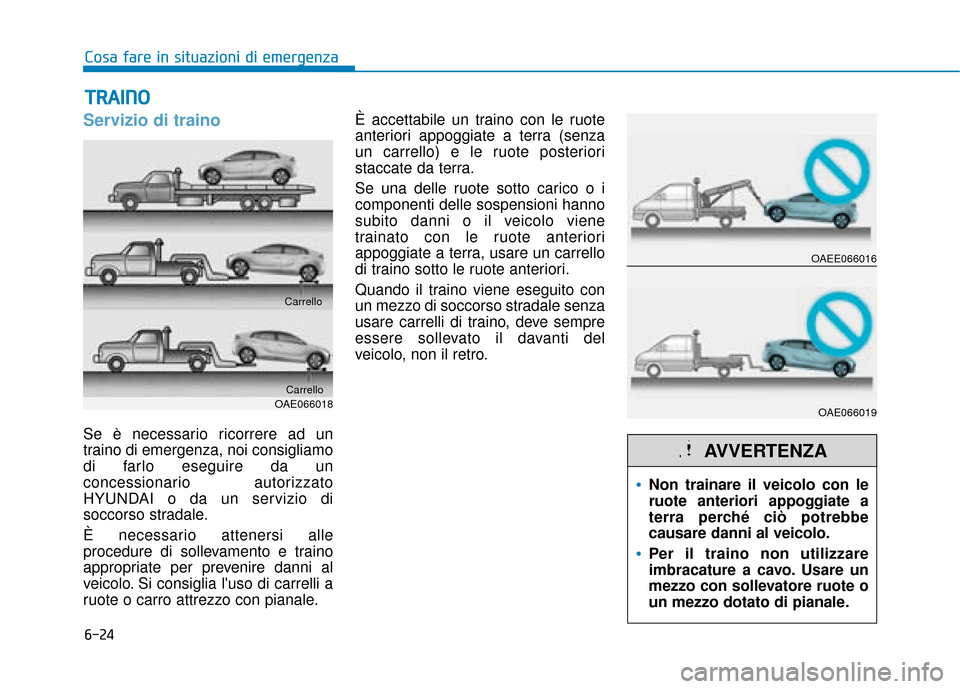

Servizio di traino
Se è necessario ricorrere ad un
traino di emergenza, noi consigliamo
di farlo eseguire da un
concessionario autorizzato
HYUNDAI o da un servizio di
soccorso stradale.
È necessario attenersi alle
procedure di sollevamento e traino
appropriate per prevenire danni al
veicolo. Si consiglia l'uso di carrelli a
ruote o carro attrezzo con pianale.È accettabile un traino con le ruote
anteriori appoggiate a terra (senza
un carrello) e le ruote posteriori
staccate da terra.
Se una delle ruote sotto carico o i
componenti delle sospensioni hanno
subito danni o il veicolo viene
trainato con le ruote anteriori
appoggiate a terra, usare un carrello
di traino sotto le ruote anteriori.
Quando il traino viene eseguito con
un mezzo di soccorso stradale senza
usare carrelli di traino, deve sempre
essere sollevato il davanti del
veicolo, non il retro.
T T
R
R A
A I
IN
N O
O

Non trainare il veicolo con le
ruote anteriori appoggiate a
terra perché ciò potrebbe
causare danni al veicolo.
Per il traino non utilizzare
imbracature a cavo. Usare un
mezzo con sollevatore ruote o
un mezzo dotato di pianale.
AVVERTENZA
OAE066018 Carrello
Carrello
OAEE066016
OAE066019

6-25
Cosa fare in situazioni di emergenza
6

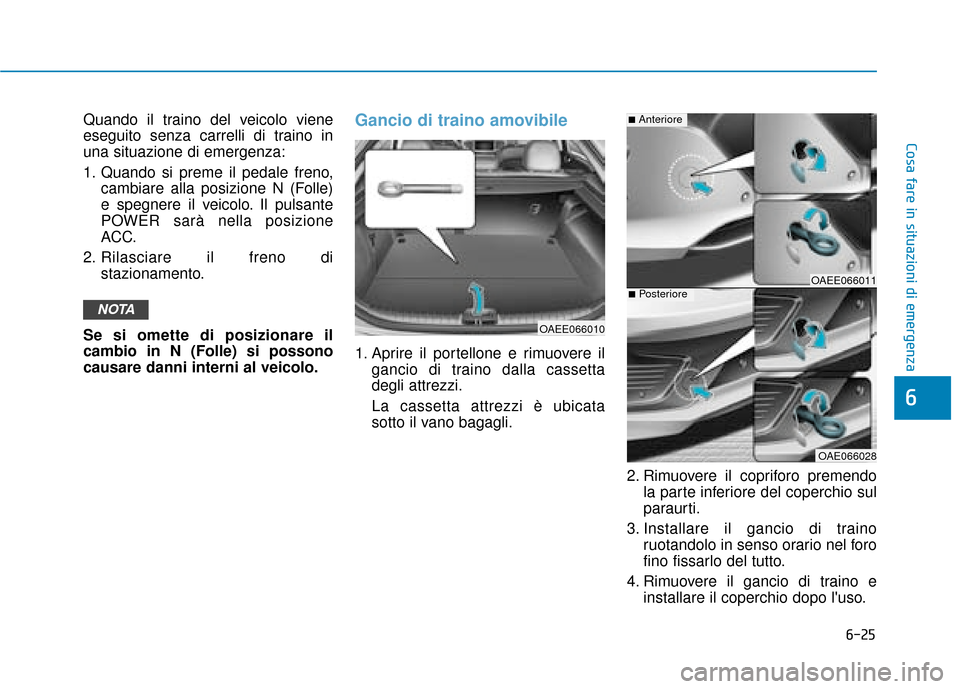

Quando il traino del veicolo viene
eseguito senza carrelli di traino in
una situazione di emergenza:
1. Quando si preme il pedale freno,cambiare alla posizione N (Folle)
e spegnere il veicolo. Il pulsante
POWER sarà nella posizione
ACC.
2. Rilasciare il freno di stazionamento.
Se si omette di posizionare il
cambio in N (Folle) si possono
causare danni interni al veicolo.Gancio di traino amovibile
1. Aprire il portellone e rimuovere il gancio di traino dalla cassetta
degli attrezzi.
La cassetta attrezzi è ubicata
sotto il vano bagagli.
2. Rimuovere il copriforo premendola parte inferiore del coperchio sul
paraurti.
3. Installare il gancio di traino ruotandolo in senso orario nel foro
fino fissarlo del tutto.
4. Rimuovere il gancio di traino e installare il coperchio dopo l'uso.
NOTA
OAEE066010
OAEE066011
OAE066028
■Anteriore
■Posteriore

6-26
Cosa fare in situazioni di emergenza
Cosa fare in situazioni di emergenza

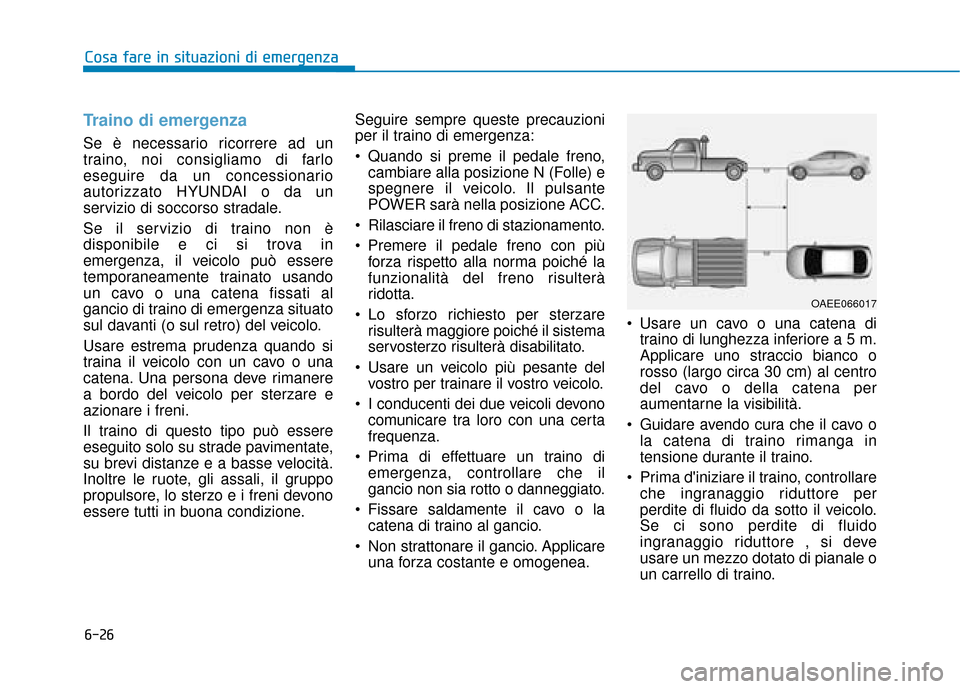

Traino di emergenza
Se è necessario ricorrere ad un
traino, noi consigliamo di farlo
eseguire da un concessionario
autorizzato HYUNDAI o da un
servizio di soccorso stradale.
Se il servizio di traino non è
disponibile e ci si trova in
emergenza, il veicolo può essere
temporaneamente trainato usando
un cavo o una catena fissati al
gancio di traino di emergenza situato
sul davanti (o sul retro) del veicolo.
Usare estrema prudenza quando si
traina il veicolo con un cavo o una
catena. Una persona deve rimanere
a bordo del veicolo per sterzare e
azionare i freni.
Il traino di questo tipo può essere
eseguito solo su strade pavimentate,
su brevi distanze e a basse velocità.
Inoltre le ruote, gli assali, il gruppo
propulsore, lo sterzo e i freni devono
essere tutti in buona condizione.Seguire sempre queste precauzioni
per il traino di emergenza:
Quando si preme il pedale freno,
cambiare alla posizione N (Folle) e
spegnere il veicolo. Il pulsante
POWER sarà nella posizione ACC.
Rilasciare il freno di stazionamento.
Premere il pedale freno con più forza rispetto alla norma poiché la
funzionalità del freno risulterà
ridotta.
Lo sforzo richiesto per sterzare risulterà maggiore poiché il sistema
servosterzo risulterà disabilitato.
Usare un veicolo più pesante del vostro per trainare il vostro veicolo.
I conducenti dei due veicoli devono comunicare tra loro con una certa
frequenza.
Prima di effettuare un traino di emergenza, controllare che il
gancio non sia rotto o danneggiato.
Fissare saldamente il cavo o la catena di traino al gancio.
Non strattonare il gancio. Applicare una forza costante e omogenea. Usare un cavo o una catena di
traino di lunghezza inferiore a 5 m.
Applicare uno straccio bianco o
rosso (largo circa 30 cm) al centro
del cavo o della catena per
aumentarne la visibilità.
Guidare avendo cura che il cavo o la catena di traino rimanga in
tensione durante il traino.
Prima d'iniziare il traino, controllare che ingranaggio riduttore per
perdite di fluido da sotto il veicolo.
Se ci sono perdite di fluido
ingranaggio riduttore , si deve
usare un mezzo dotato di pianale o
un carrello di traino.
OAEE066017

6-27
Cosa fare in situazioni di emergenza
6

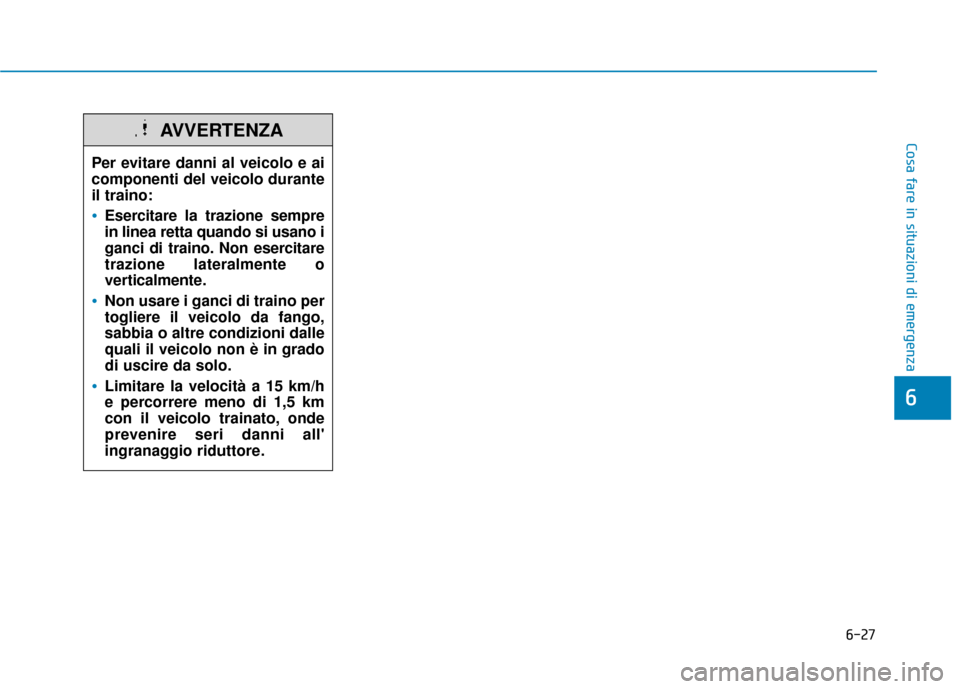

Per evitare danni al veicolo e ai
componenti del veicolo durante
il traino:
Esercitare la trazione sempre
in linea retta quando si usano i
ganci di traino. Non esercitare
trazione lateralmente o
verticalmente.
Non usare i ganci di traino per
togliere il veicolo da fango,
sabbia o altre condizioni dalle
quali il veicolo non è in grado
di uscire da solo.
Limitare la velocità a 15 km/h
e percorrere meno di 1,5 km
con il veicolo trainato, onde
prevenire seri danni all'
ingranaggio riduttore.
AVVERTENZA

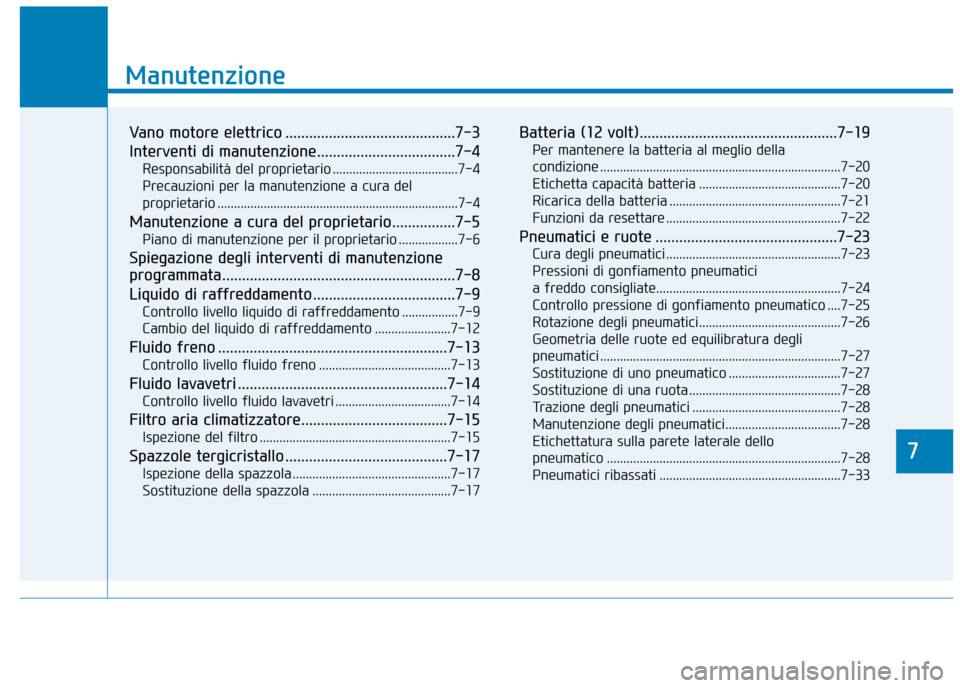

7
Manutenzione
7
Manutenzione
Vano motore elettrico ...........................................7-3
Interventi di manutenzione...................................7-4
Responsabilità del proprietario ......................................7-4
Precauzioni per la manutenzione a cura del
proprietario ........................................................................\
.7-4
Manutenzione a cura del proprietario................7-5
Piano di manutenzione per il proprietario ..................7-6
Spiegazione degli interventi di manutenzione
programmata...........................................................7-8
Liquido di raffreddamento ....................................7-9
Controllo livello liquido di raffreddamento .................7-9
Cambio del liquido di raffreddamento .......................7-12
Fluido freno ..........................................................7-13
Controllo livello fluido freno ........................................7-13
Fluido lavavetri .....................................................7-14
Controllo livello fluido lavavetri ...................................7-14
Filtro aria climatizzatore.....................................7-15
Ispezione del filtro ..........................................................7-15
Spazzole tergicristallo .........................................7-17
Ispezione della spazzola ................................................7-17
Sostituzione della spazzola ..........................................7-17
Batteria (12 volt)..................................................7-19
Per mantenere la batteria al meglio della
condizione ........................................................................\
.7-20
Etichetta capacità batteria ...........................................7-20
Ricarica della batteria ....................................................7-21
Funzioni da resettare .....................................................7-22
Pneumatici e ruote ..............................................7-23
Cura degli pneumatici .....................................................7-23
Pressioni di gonfiamento pneumatici
a freddo consigliate........................................................7-24
Controllo pressione di gonfiamento pneumatico ....7-25
Rotazione degli pneumatici...........................................7-26
Geometria delle ruote ed equilibratura degli
pneumatici ........................................................................\
.7-27
Sostituzione di uno pneumatico ..................................7-27
Sostituzione di una ruota ..............................................7-28
Trazione degli pneumatici .............................................7-28
Manutenzione degli pneumatici...................................7-28
Etichettatura sulla parete laterale dello
pneumatico .......................................................................7\
-28
Pneumatici ribassati .......................................................7-33
7

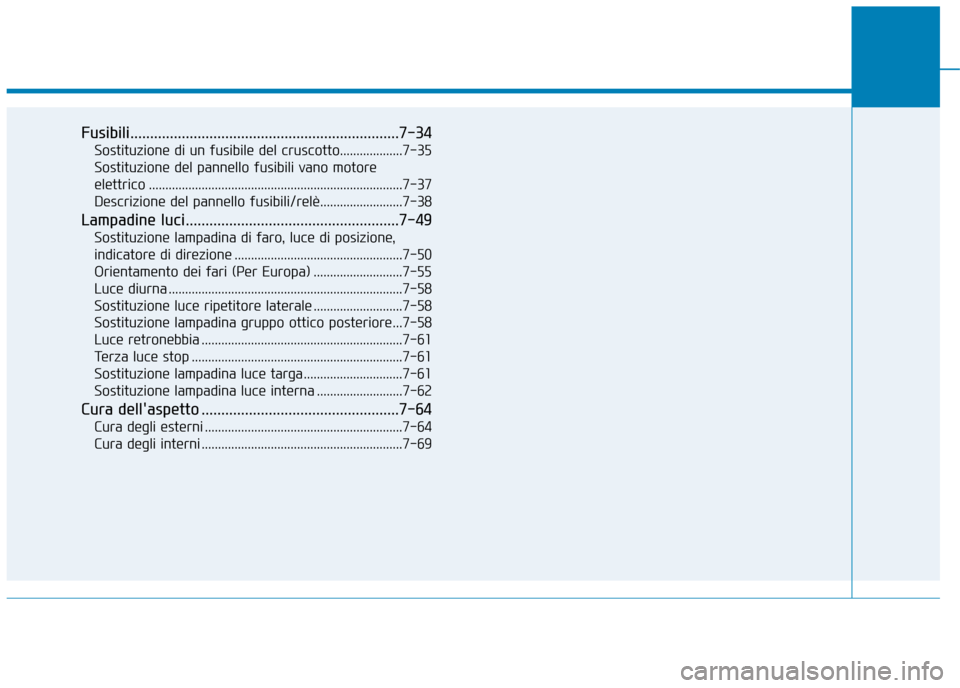

Fusibili....................................................................7-34\
Sostituzione di un fusibile del cruscotto...................7-35
Sostituzione del pannello fusibili vano motore
elettrico ........................................................................\
.....7-37
Descrizione del pannello fusibili/relè.........................7-38
Lampadine luci......................................................7-49
Sostituzione lampadina di faro, luce di posizione,
indicatore di direzione ...................................................7-50
Orientamento dei fari (Per Europa) ...........................7-55
Luce diurna .......................................................................7\
-58
Sostituzione luce ripetitore laterale ...........................7-58
Sostituzione lampadina gruppo ottico posteriore...7-58
Luce retronebbia .............................................................7-61
Terza luce stop ................................................................7-61
Sostituzione lampadina luce targa ..............................7-61
Sostituzione lampadina luce interna ..........................7-62
Cura dell'aspetto ..................................................7-64
Cura degli esterni ............................................................7-64
Cura degli interni .............................................................7-69

7-3
7
Manutenzione
V
VA
A N
N O
O
M
M O
OT
TO
O R
RE
E
E
E L
LE
E T
T T
TR
R I
IC
C O
O

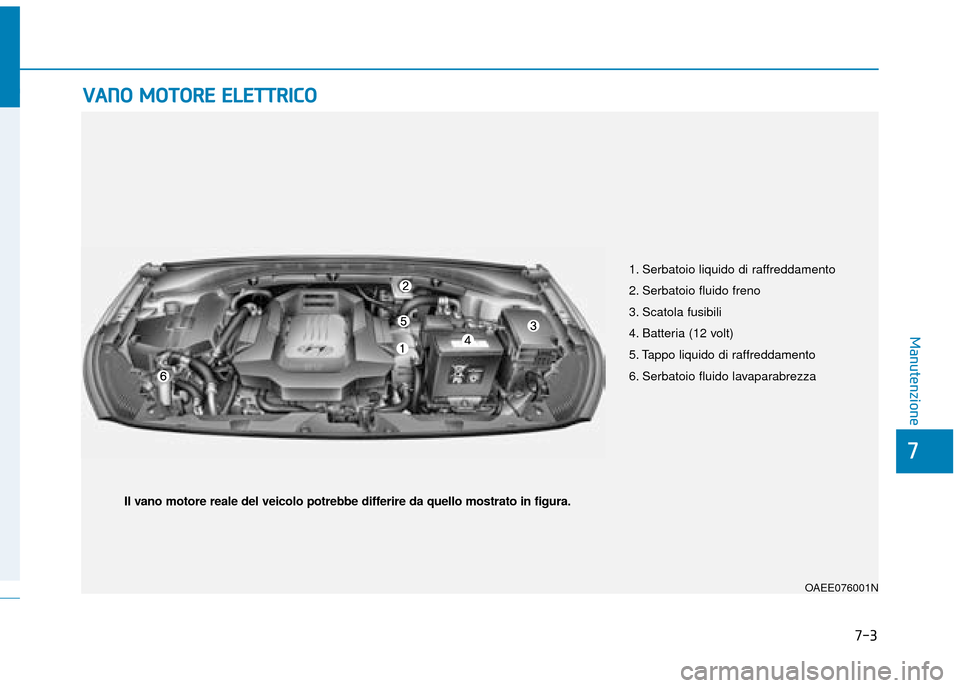

1. Serbatoio liquido di raffreddamento
2. Serbatoio fluido freno
3. Scatola fusibili
4. Batteria (12 volt)
5. Tappo liquido di raffreddamento
6. Serbatoio fluido lavaparabrezza
OAEE076001N
Il vano motore reale del veicolo potrebbe differire da quello mostrato in figura.

7-4
Manutenzione
I
IN
N T
TE
ER
R V
V E
EN
N T
TI
I
D
D I
I
M
M A
AN
N U
U T
TE
EN
N Z
ZI
IO
O N
NE
E

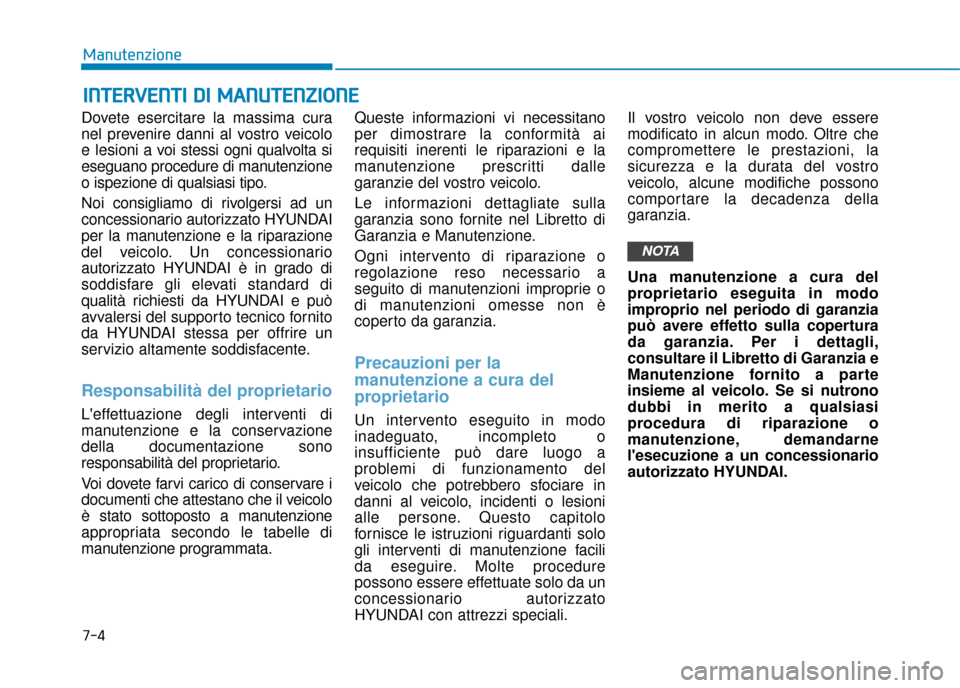

Dovete esercitare la massima cura
nel prevenire danni al vostro veicolo
e lesioni a voi stessi ogni qualvolta si
eseguano procedure di manutenzione
o ispezione di qualsiasi tipo.
Noi consigliamo di rivolgersi ad un
concessionario autorizzato HYUNDAI
per la manutenzione e la riparazione
del veicolo. Un concessionario
autorizzato HYUNDAI è in grado di
soddisfare gli elevati standard di
qualità richiesti da HYUNDAI e può
avvalersi del supporto tecnico fornito
da HYUNDAI stessa per offrire un
servizio altamente soddisfacente.
Responsabilità del proprietario
L'effettuazione degli interventi di
manutenzione e la conservazione
della documentazione sono
responsabilità del proprietario.
Voi dovete farvi carico di conservare i
documenti che attestano che il veicolo
è stato sottoposto a manutenzione
appropriata secondo le tabelle di
manutenzione programmata. Queste informazioni vi necessitano
per dimostrare la conformità ai
requisiti inerenti le riparazioni e la
manutenzione prescritti dalle
garanzie del vostro veicolo.
Le informazioni dettagliate sulla
garanzia sono fornite nel Libretto di
Garanzia e Manutenzione.
Ogni intervento di riparazione o
regolazione reso necessario a
seguito di manutenzioni improprie o
di manutenzioni omesse non è
coperto da garanzia.
Precauzioni per la
manutenzione a cura del
proprietario
Un intervento eseguito in modo
inadeguato, incompleto o
insufficiente può dare luogo a
problemi di funzionamento del
veicolo che potrebbero sfociare in
danni al veicolo, incidenti o lesioni
alle persone. Questo capitolo
fornisce le istruzioni riguardanti solo
gli interventi di manutenzione facili
da eseguire. Molte procedure
possono essere effettuate solo da un
concessionario autorizzato
HYUNDAI con attrezzi speciali.Il vostro veicolo non deve essere
modificato in alcun modo. Oltre che
compromettere le prestazioni, la
sicurezza e la durata del vostro
veicolo, alcune modifiche possono
comportare la decadenza della
garanzia.
Una manutenzione a cura del
proprietario eseguita in modo
improprio nel periodo di garanzia
può avere effetto sulla copertura
da garanzia. Per i dettagli,
consultare il Libretto di Garanzia e
Manutenzione fornito a parte
insieme al veicolo. Se si nutrono
dubbi in merito a qualsiasi
procedura di riparazione o
manutenzione, demandarne
l'esecuzione a un concessionario
autorizzato HYUNDAI.
NOTA

7-5
7
Manutenzione
M
MA
AN
N U
U T
TE
EN
N Z
ZI
IO
O N
NE
E
A
A
C
C U
U R
RA
A
D
D E
EL
L
P
P R
R O
O P
PR
R I
IE
E T
T A
A R
RI
IO
O

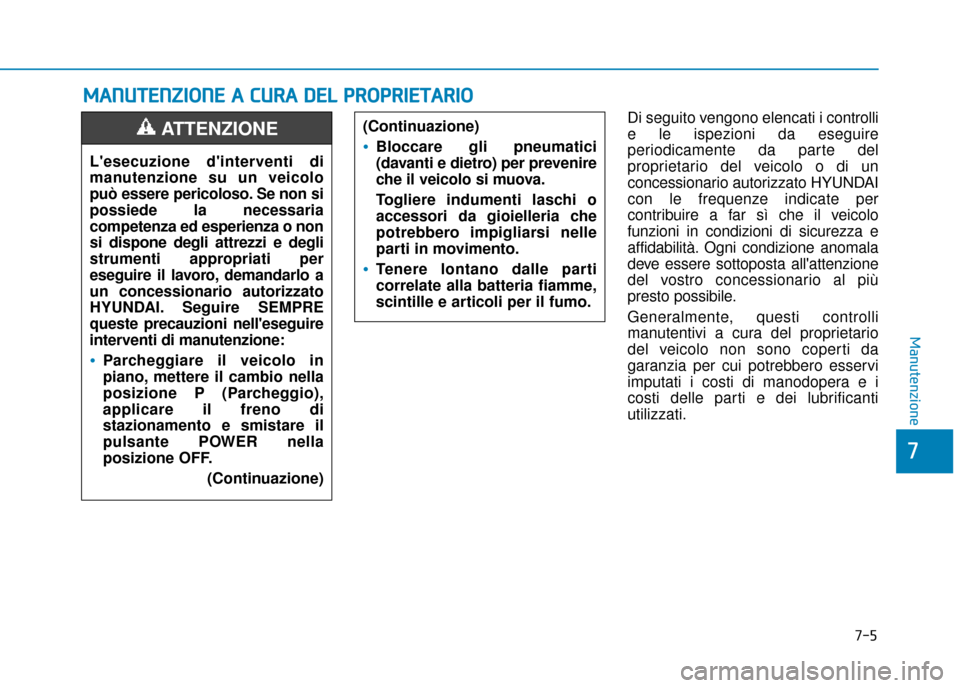

Di seguito vengono elencati i controlli
e le ispezioni da eseguire
periodicamente da parte del
proprietario del veicolo o di un
concessionario autorizzato HYUNDAI
con le frequenze indicate per
contribuire a far sì che il veicolo
funzioni in condizioni di sicurezza e
affidabilità. Ogni condizione anomala
deve essere sottoposta all'attenzione
del vostro concessionario al più
presto possibile.
Generalmente, questi controlli
manutentivi a cura del proprietario
del veicolo non sono coperti da
garanzia per cui potrebbero esservi
imputati i costi di manodopera e i
costi delle parti e dei lubrificanti
utilizzati.
L'esecuzione d'interventi di
manutenzione su un veicolo
può essere pericoloso. Se non si
possiede la necessaria
competenza ed esperienza o non
si dispone degli attrezzi e degli
strumenti appropriati per
eseguire il lavoro, demandarlo a
un concessionario autorizzato
HYUNDAI. Seguire SEMPRE
queste precauzioni nell'eseguire
interventi di manutenzione:
Parcheggiare il veicolo in
piano, mettere il cambio nella
posizione P (Parcheggio),
applicare il freno di
stazionamento e smistare il
pulsante POWER nella
posizione OFF.
(Continuazione)
ATTENZIONE (Continuazione)
Bloccare gli pneumatici
(davanti e dietro) per prevenire
che il veicolo si muova.
Togliere indumenti laschi o
accessori da gioielleria che
potrebbero impigliarsi nelle
parti in movimento.
Tenere lontano dalle parti
correlate alla batteria fiamme,
scintille e articoli per il fumo.
