Hyundai Ioniq Electric 2018 Manuale del proprietario (in Italian)

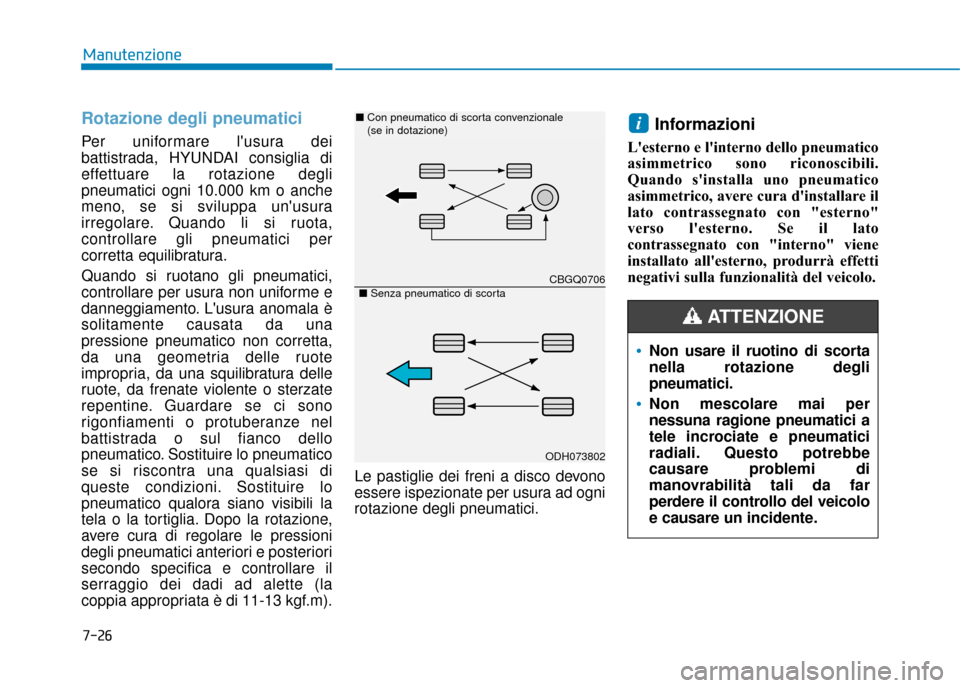

7-26
Manutenzione
Rotazione degli pneumatici
Per uniformare l'usura dei
battistrada, HYUNDAI consiglia di
effettuare la rotazione degli
pneumatici ogni 10.000 km o anche
meno, se si sviluppa un'usura
irregolare. Quando li si ruota,
controllare gli pneumatici per
corretta equilibratura.
Quando si ruotano gli pneumatici,
controllare per usura non uniforme e
danneggiamento. L'usura anomala è
solitamente causata da una
pressione pneumatico non corretta,
da una geometria delle ruote
impropria, da una squilibratura delle
ruote, da frenate violente o sterzate
repentine. Guardare se ci sono
rigonfiamenti o protuberanze nel
battistrada o sul fianco dello
pneumatico. Sostituire lo pneumatico
se si riscontra una qualsiasi di
queste condizioni. Sostituire lo
pneumatico qualora siano visibili la
tela o la tortiglia. Dopo la rotazione,
avere cura di regolare le pressioni
degli pneumatici anteriori e posteriori
secondo specifica e controllare il
serraggio dei dadi ad alette (la
coppia appropriata è di 11-13 kgf.m).Le pastiglie dei freni a disco devono
essere ispezionate per usura ad ogni
rotazione degli pneumatici.
Informazioni
L'esterno e l'interno dello pneumatico
asimmetrico sono riconoscibili.
Quando s'installa uno pneumatico
asimmetrico, avere cura d'installare il
lato contrassegnato con "esterno"
verso l'esterno. Se il lato
contrassegnato con "interno" viene
installato all'esterno, produrrà effetti
negativi sulla funzionalità del veicolo.
i
CBGQ0706
ODH073802
■
Con pneumatico di scorta convenzionale
(se in dotazione)
■ Senza pneumatico di scorta
Non usare il ruotino di scorta
nella rotazione degli
pneumatici.
Non mescolare mai per
nessuna ragione pneumatici a
tele incrociate e pneumatici
radiali. Questo potrebbe
causare problemi di
manovrabilità tali da far
perdere il controllo del veicolo
e causare un incidente.
ATTENZIONE

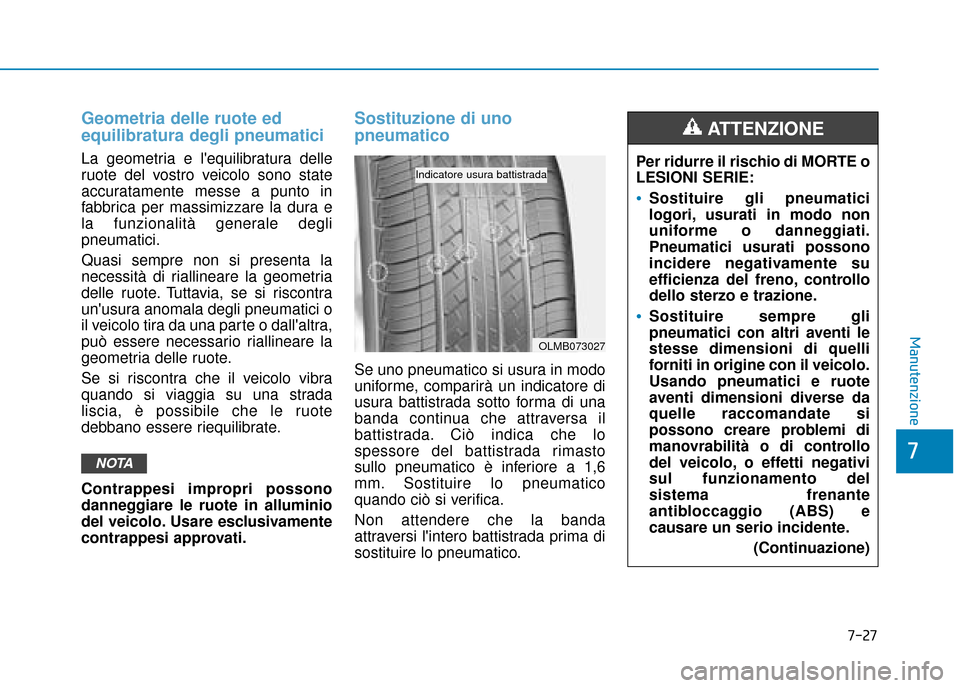

7-27
7
Manutenzione
Geometria delle ruote ed
equilibratura degli pneumatici
La geometria e l'equilibratura delle
ruote del vostro veicolo sono state
accuratamente messe a punto in
fabbrica per massimizzare la dura e
la funzionalità generale degli
pneumatici.
Quasi sempre non si presenta la
necessità di riallineare la geometria
delle ruote. Tuttavia, se si riscontra
un'usura anomala degli pneumatici o
il veicolo tira da una parte o dall'altra,
può essere necessario riallineare la
geometria delle ruote.
Se si riscontra che il veicolo vibra
quando si viaggia su una strada
liscia, è possibile che le ruote
debbano essere riequilibrate.
Contrappesi impropri possono
danneggiare le ruote in alluminio
del veicolo. Usare esclusivamente
contrappesi approvati.
Sostituzione di uno
pneumatico
Se uno pneumatico si usura in modo
uniforme, comparirà un indicatore di
usura battistrada sotto forma di una
banda continua che attraversa il
battistrada. Ciò indica che lo
spessore del battistrada rimasto
sullo pneumatico è inferiore a 1,6
mm. Sostituire lo pneumatico
quando ciò si verifica.
Non attendere che la banda
attraversi l'intero battistrada prima di
sostituire lo pneumatico.
NOTA
OLMB073027
Indicatore usura battistradaPer ridurre il rischio di MORTE o
LESIONI SERIE:
Sostituire gli pneumatici
logori, usurati in modo non
uniforme o danneggiati.
Pneumatici usurati possono
incidere negativamente su
efficienza del freno, controllo
dello sterzo e trazione.
Sostituire sempre gli
pneumatici con altri aventi le
stesse dimensioni di quelli
forniti in origine con il veicolo.
Usando pneumatici e ruote
aventi dimensioni diverse da
quelle raccomandate si
possono creare problemi di
manovrabilità o di controllo
del veicolo, o effetti negativi
sul funzionamento del
sistema frenante
antibloccaggio (ABS) e
causare un serio incidente.(Continuazione)
ATTENZIONE

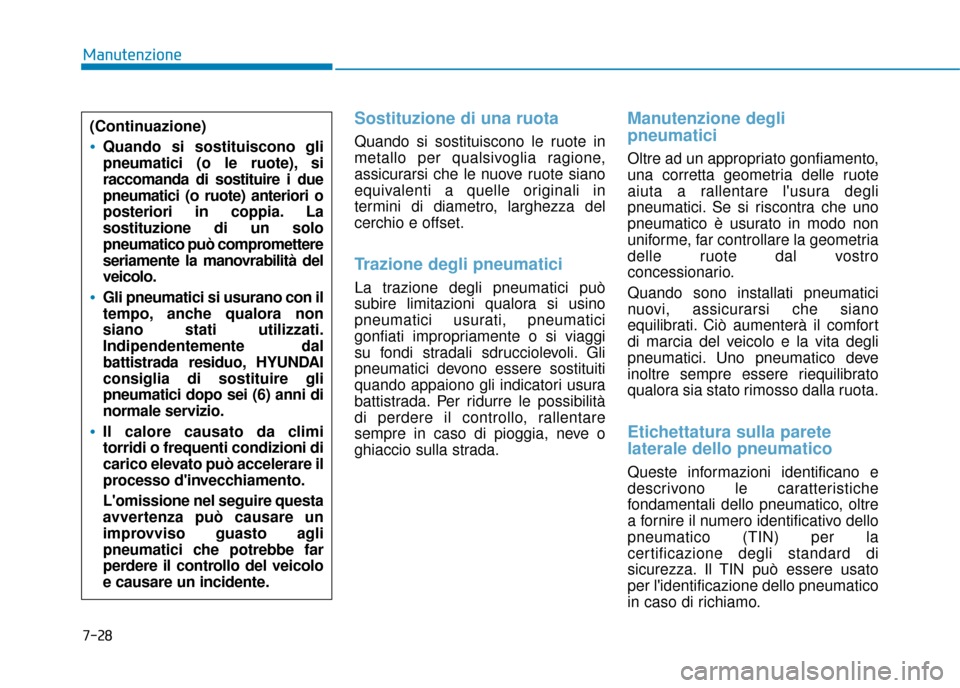

7-28
Manutenzione
Sostituzione di una ruota
Quando si sostituiscono le ruote in
metallo per qualsivoglia ragione,
assicurarsi che le nuove ruote siano
equivalenti a quelle originali in
termini di diametro, larghezza del
cerchio e offset.
Trazione degli pneumatici
La trazione degli pneumatici può
subire limitazioni qualora si usino
pneumatici usurati, pneumatici
gonfiati impropriamente o si viaggi
su fondi stradali sdrucciolevoli. Gli
pneumatici devono essere sostituiti
quando appaiono gli indicatori usura
battistrada. Per ridurre le possibilità
di perdere il controllo, rallentare
sempre in caso di pioggia, neve o
ghiaccio sulla strada.
Manutenzione degli
pneumatici
Oltre ad un appropriato gonfiamento,
una corretta geometria delle ruote
aiuta a rallentare l'usura degli
pneumatici. Se si riscontra che uno
pneumatico è usurato in modo non
uniforme, far controllare la geometria
delle ruote dal vostro
concessionario.
Quando sono installati pneumatici
nuovi, assicurarsi che siano
equilibrati. Ciò aumenterà il comfort
di marcia del veicolo e la vita degli
pneumatici. Uno pneumatico deve
inoltre sempre essere riequilibrato
qualora sia stato rimosso dalla ruota.
Etichettatura sulla parete
laterale dello pneumatico
Queste informazioni identificano e
descrivono le caratteristiche
fondamentali dello pneumatico, oltre
a fornire il numero identificativo dello
pneumatico (TIN) per la
certificazione degli standard di
sicurezza. Il TIN può essere usato
per l'identificazione dello pneumatico
in caso di richiamo.
(Continuazione)
Quando si sostituiscono gli
pneumatici (o le ruote), si
raccomanda di sostituire i due
pneumatici (o ruote) anteriori o
posteriori in coppia. La
sostituzione di un solo
pneumatico può compromettere
seriamente la manovrabilità del
veicolo.
Gli pneumatici si usurano con il
tempo, anche qualora non
siano stati utilizzati.
Indipendentemente dal
battistrada residuo, HYUNDAI
consiglia di sostituire gli
pneumatici dopo sei (6) anni di
normale servizio.
Il calore causato da climi
torridi o frequenti condizioni di
carico elevato può accelerare il
processo d'invecchiamento.
L'omissione nel seguire questa
avvertenza può causare un
improvviso guasto agli
pneumatici che potrebbe far
perdere il controllo del veicolo
e causare un incidente.

7-29
7
Manutenzione1. Nome del costruttore o delmarchio
Viene indicato il nome del costruttore
o del marchio.
2. Designazione dimensionipneumatico
La parete laterale di uno pneumatico
è marcata con la designazione
dimensioni pneumatico. Questa
informazione potrà risultare
necessaria per selezionare gli
pneumatici di ricambio per il vostro
veicolo. Di seguito viene spiegato il
significato delle lettere e dei numeri
riportati nella designazione
dimensioni pneumatico. Esempio di designazione dimensioni
pneumatico:
(Questi numeri sono forniti a puro
titolo di esempio; il designatore delle
dimensioni degli pneumatici del
vostro veicolo potrebbe essere
diverso.)
205/55R16 91H
205 - Larghezza dello pneumatico in
millimetri.
55 - Rapporto d'aspetto. Altezza della sezione dello pneumatico
espressa come percentuale
della sua larghezza.
R - Codice struttura pneumatico (Radiale).
16 - Diametro del cerchio in pollici.
91 - Indice di carico, un codice numerico associato al carico
massimo sostenibile dallo
pneumatico.
H - Simbolo indice di velocità. Vedere la tabella degli indici di
velocità per ulteriori informazioni.
Designazione dimensioni ruota
Anche le ruote sono contrassegnate
con importanti informazioni che
risultano necessarie qualora si
dovesse sostituire una di esse. Di
seguito viene spiegato il significato
delle lettere e dei numeri riportati
nella designazione dimensioni ruota.
Esempio di designazione dimensioni
ruota:
6.5JX16
6.5 - Larghezza del cerchio in pollici.
J - Designazione del profilo delcerchio.
16 - Diametro del cerchio in pollici.
OLMB073028
1
1
2
34
5,6
7

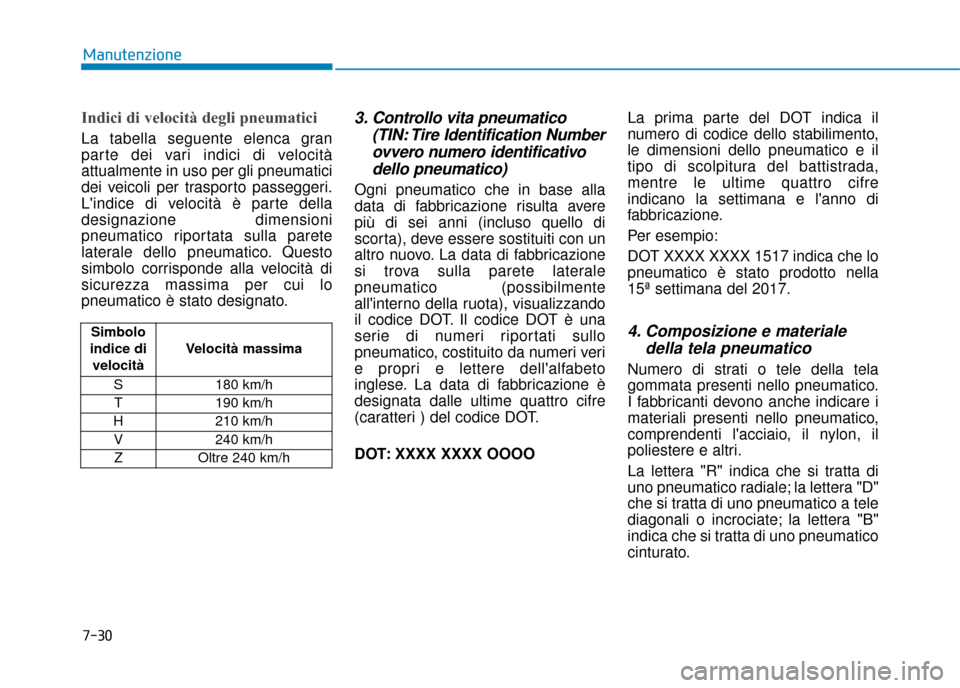

7-30
Manutenzione
Indici di velocità degli pneumatici
La tabella seguente elenca gran
parte dei vari indici di velocità
attualmente in uso per gli pneumatici
dei veicoli per trasporto passeggeri.
L'indice di velocità è parte della
designazione dimensioni
pneumatico riportata sulla parete
laterale dello pneumatico. Questo
simbolo corrisponde alla velocità di
sicurezza massima per cui lo
pneumatico è stato designato.
3. Controllo vita pneumatico(TIN: Tire Identification Numberovvero numero identificativodello pneumatico)
Ogni pneumatico che in base alla
data di fabbricazione risulta avere
più di sei anni (incluso quello di
scorta), deve essere sostituiti con un
altro nuovo. La data di fabbricazione
si trova sulla parete laterale
pneumatico (possibilmente
all'interno della ruota), visualizzando
il codice DOT. Il codice DOT è una
serie di numeri riportati sullo
pneumatico, costituito da numeri veri
e propri e lettere dell'alfabeto
inglese. La data di fabbricazione è
designata dalle ultime quattro cifre
(caratteri ) del codice DOT.
DOT: XXXX XXXX OOOO La prima parte del DOT indica il
numero di codice dello stabilimento,
le dimensioni dello pneumatico e il
tipo di scolpitura del battistrada,
mentre le ultime quattro cifre
indicano la settimana e l'anno di
fabbricazione.
Per esempio:
DOT XXXX XXXX 1517 indica che lo
pneumatico è stato prodotto nella
15ª settimana del 2017.
4. Composizione e materiale
della tela pneumatico
Numero di strati o tele della tela
gommata presenti nello pneumatico.
I fabbricanti devono anche indicare i
materiali presenti nello pneumatico,
comprendenti l'acciaio, il nylon, il
poliestere e altri.
La lettera "R" indica che si tratta di
uno pneumatico radiale; la lettera "D"
che si tratta di uno pneumatico a tele
diagonali o incrociate; la lettera "B"
indica che si tratta di uno pneumatico
cinturato.
Simbolo
indice di velocità Velocità massima
S 180 km/h T 190 km/h
H 210 km/h V 240 km/hZ Oltre 240 km/h

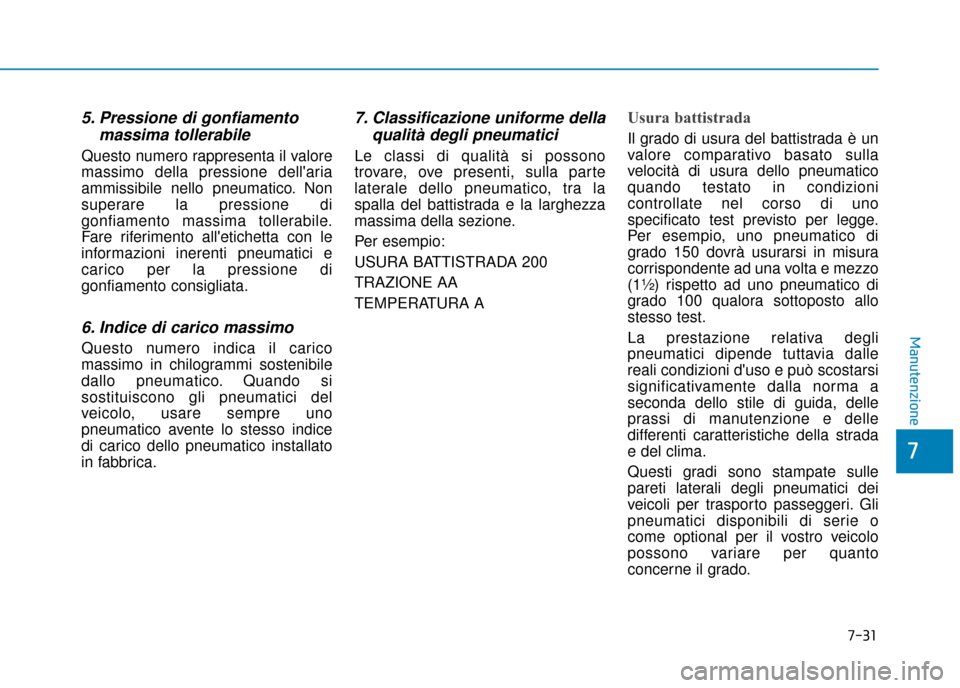

7-31
7
Manutenzione
5. Pressione di gonfiamentomassima tollerabile
Questo numero rappresenta il valore
massimo della pressione dell'aria
ammissibile nello pneumatico. Non
superare la pressione di
gonfiamento massima tollerabile.
Fare riferimento all'etichetta con le
informazioni inerenti pneumatici e
carico per la pressione di
gonfiamento consigliata.
6. Indice di carico massimo
Questo numero indica il carico
massimo in chilogrammi sostenibile
dallo pneumatico. Quando si
sostituiscono gli pneumatici del
veicolo, usare sempre uno
pneumatico avente lo stesso indice
di carico dello pneumatico installato
in fabbrica.
7. Classificazione uniforme dellaqualità degli pneumatici
Le classi di qualità si possono
trovare, ove presenti, sulla parte
laterale dello pneumatico, tra la
spalla del battistrada e la larghezza
massima della sezione.
Per esempio:
USURA BATTISTRADA 200
TRAZIONE AA
TEMPERATURA A
Usura battistrada
Il grado di usura del battistrada è un
valore comparativo basato sulla
velocità di usura dello pneumatico
quando testato in condizioni
controllate nel corso di uno
specificato test previsto per legge.
Per esempio, uno pneumatico di
grado 150 dovrà usurarsi in misura
corrispondente ad una volta e mezzo
(1½) rispetto ad uno pneumatico di
grado 100 qualora sottoposto allo
stesso test.
La prestazione relativa degli
pneumatici dipende tuttavia dalle
reali condizioni d'uso e può scostarsi
significativamente dalla norma a
seconda dello stile di guida, delle
prassi di manutenzione e delle
differenti caratteristiche della strada
e del clima.
Questi gradi sono stampate sulle
pareti laterali degli pneumatici dei
veicoli per trasporto passeggeri. Gli
pneumatici disponibili di serie o
come optional per il vostro veicolo
possono variare per quanto
concerne il grado.

7-32
Manutenzione

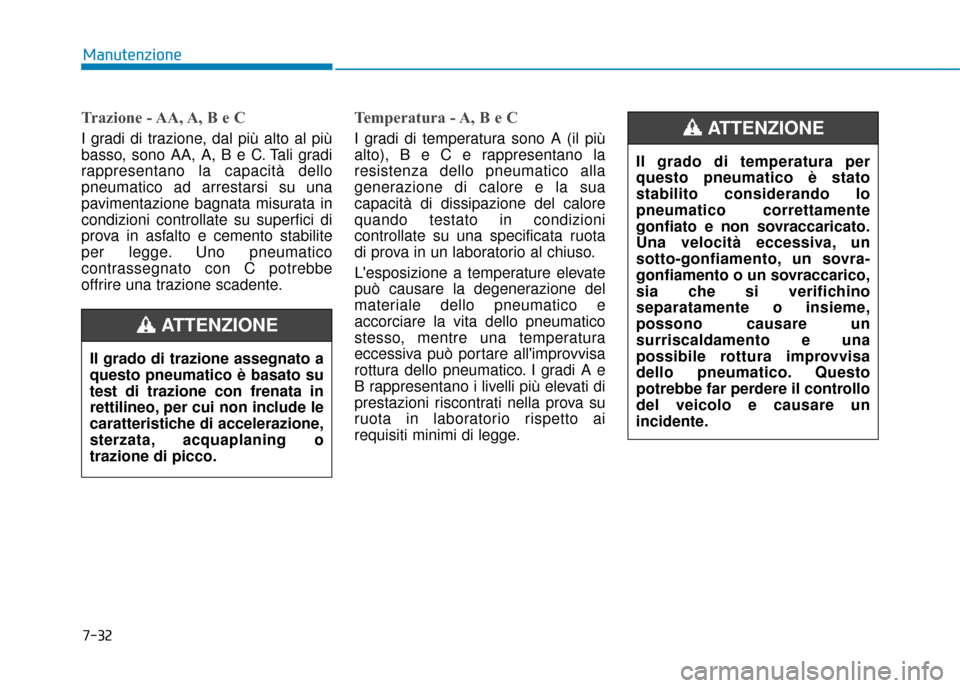

Trazione - AA, A, B e C
I gradi di trazione, dal più alto al più
basso, sono AA, A, B e C. Tali gradi
rappresentano la capacità dello
pneumatico ad arrestarsi su una
pavimentazione bagnata misurata in
condizioni controllate su superfici di
prova in asfalto e cemento stabilite
per legge. Uno pneumatico
contrassegnato con C potrebbe
offrire una trazione scadente.
Temperatura - A, B e C
I gradi di temperatura sono A (il più
alto), B e C e rappresentano la
resistenza dello pneumatico alla
generazione di calore e la sua
capacità di dissipazione del calore
quando testato in condizioni
controllate su una specificata ruota
di prova in un laboratorio al chiuso.
L'esposizione a temperature elevate
può causare la degenerazione del
materiale dello pneumatico e
accorciare la vita dello pneumatico
stesso, mentre una temperatura
eccessiva può portare all'improvvisa
rottura dello pneumatico. I gradi A e
B rappresentano i livelli più elevati di
prestazioni riscontrati nella prova su
ruota in laboratorio rispetto ai
requisiti minimi di legge.
Il grado di trazione assegnato a
questo pneumatico è basato su
test di trazione con frenata in
rettilineo, per cui non include le
caratteristiche di accelerazione,
sterzata, acquaplaning o
trazione di picco.
ATTENZIONE
Il grado di temperatura per
questo pneumatico è stato
stabilito considerando lo
pneumatico correttamente
gonfiato e non sovraccaricato.
Una velocità eccessiva, un
sotto-gonfiamento, un sovra-
gonfiamento o un sovraccarico,
sia che si verifichino
separatamente o insieme,
possono causare un
surriscaldamento e una
possibile rottura improvvisa
dello pneumatico. Questo
potrebbe far perdere il controllo
del veicolo e causare un
incidente.
ATTENZIONE

7-33
7
Manutenzione

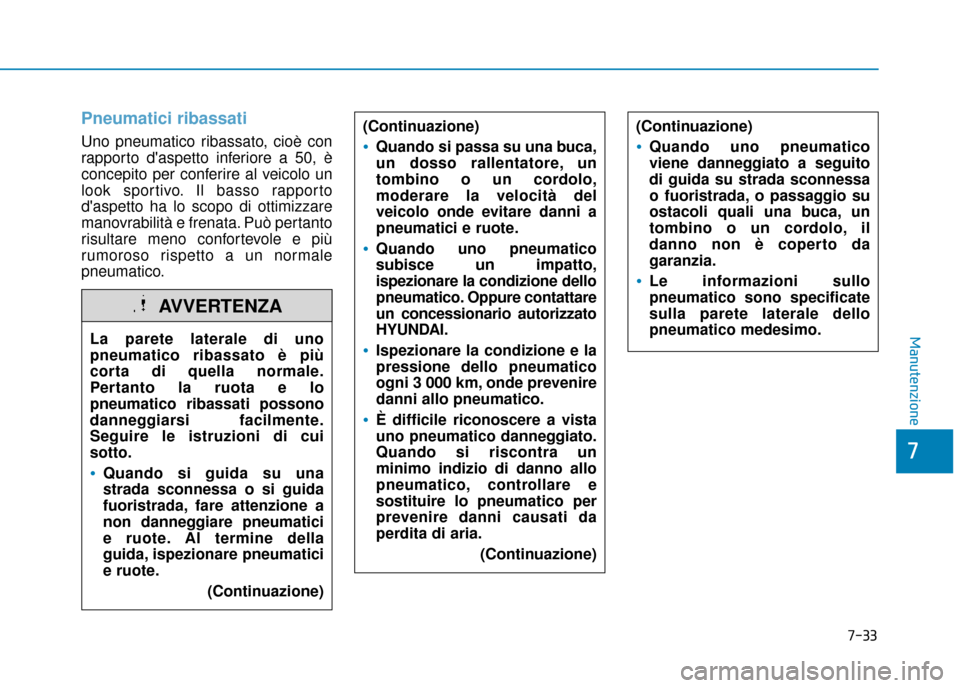

Pneumatici ribassati
Uno pneumatico ribassato, cioè con
rapporto d'aspetto inferiore a 50, è
concepito per conferire al veicolo un
look sportivo. Il basso rapporto
d'aspetto ha lo scopo di ottimizzare
manovrabilità e frenata. Può pertanto
risultare meno confortevole e più
rumoroso rispetto a un normale
pneumatico.La parete laterale di uno
pneumatico ribassato è più
corta di quella normale.
Pertanto la ruota e lo
pneumatico ribassati possono
danneggiarsi facilmente.
Seguire le istruzioni di cui
sotto.
Quando si guida su una
strada sconnessa o si guida
fuoristrada, fare attenzione a
non danneggiare pneumatici
e ruote. Al termine della
guida, ispezionare pneumatici
e ruote. (Continuazione)
AVVERTENZA
(Continuazione)
Quando si passa su una buca,
un dosso rallentatore, un
tombino o un cordolo,
moderare la velocità del
veicolo onde evitare danni a
pneumatici e ruote.
Quando uno pneumatico
subisce un impatto,
ispezionare la condizione dello
pneumatico. Oppure contattare
un concessionario autorizzato
HYUNDAI.
Ispezionare la condizione e la
pressione dello pneumatico
ogni 3 000 km, onde prevenire
danni allo pneumatico.
È difficile riconoscere a vista
uno pneumatico danneggiato.
Quando si riscontra un
minimo indizio di danno allo
pneumatico, controllare e
sostituire lo pneumatico per
prevenire danni causati da
perdita di aria.(Continuazione)
(Continuazione)
Quando uno pneumatico
viene danneggiato a seguito
di guida su strada sconnessa
o fuoristrada, o passaggio su
ostacoli quali una buca, un
tombino o un cordolo, il
danno non è coperto da
garanzia.
Le informazioni sullo
pneumatico sono specificate
sulla parete laterale dello
pneumatico medesimo.

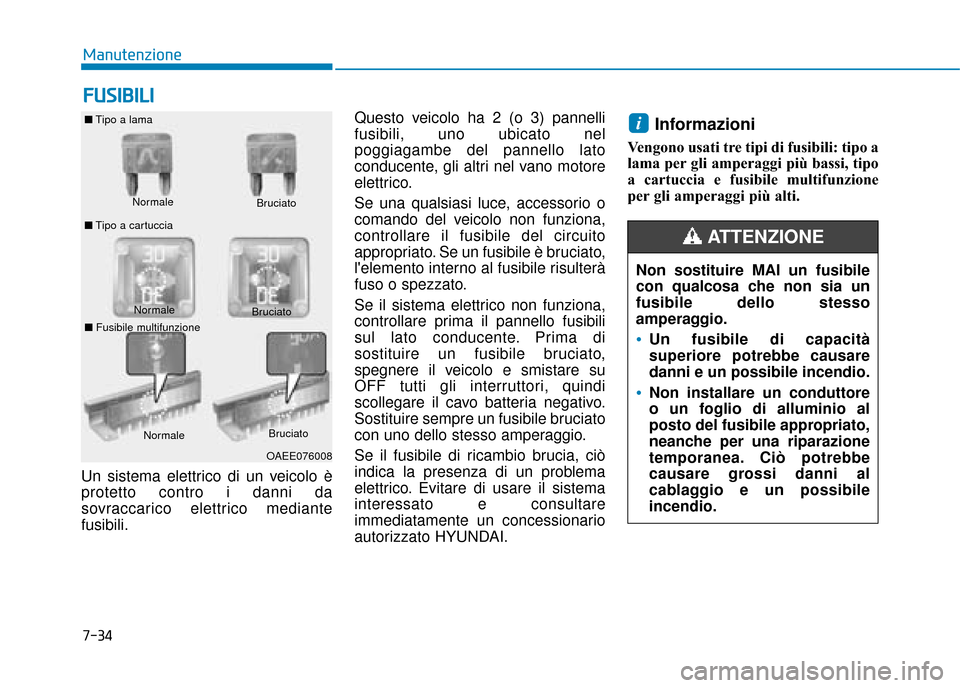

Un sistema elettrico di un veicolo è
protetto contro i danni da
sovraccarico elettrico mediante
fusibili.Questo veicolo ha 2 (o 3) pannelli
fusibili, uno ubicato nel
poggiagambe del pannello lato
conducente, gli altri nel vano motore
elettrico.
Se una qualsiasi luce, accessorio o
comando del veicolo non funziona,
controllare il fusibile del circuito
appropriato. Se un fusibile è bruciato,
l'elemento interno al fusibile risulterà
fuso o spezzato.
Se il sistema elettrico non funziona,
controllare prima il pannello fusibili
sul lato conducente. Prima di
sostituire un fusibile bruciato,
spegnere il veicolo e smistare su
OFF tutti gli interruttori, quindi
scollegare il cavo batteria negativo.
Sostituire sempre un fusibile bruciato
con uno dello stesso amperaggio.
Se il fusibile di ricambio brucia, ciò
indica la presenza di un problema
elettrico. Evitare di usare il sistema
interessato e consultare
immediatamente un concessionario
autorizzato HYUNDAI.
Informazioni
Vengono usati tre tipi di fusibili: tipo a
lama per gli amperaggi più bassi, tipo
a cartuccia e fusibile multifunzione
per gli amperaggi più alti.
i
7-34
Manutenzione
F F
U
U S
SI
IB
B I
IL
L I
I
Normale
■
Tipo a lama
■ Tipo a cartuccia Bruciato
Normale Bruciato
OAEE076008
Normale
Bruciato
■ Fusibile multifunzione
Non sostituire MAI un fusibile
con qualcosa che non sia un
fusibile dello stesso
amperaggio.
Un fusibile di capacità
superiore potrebbe causare
danni e un possibile incendio.
Non installare un conduttore
o un foglio di alluminio al
posto del fusibile appropriato,
neanche per una riparazione
temporanea. Ciò potrebbe
causare grossi danni al
cablaggio e un possibile
incendio.
ATTENZIONE

7-35
7
Manutenzione

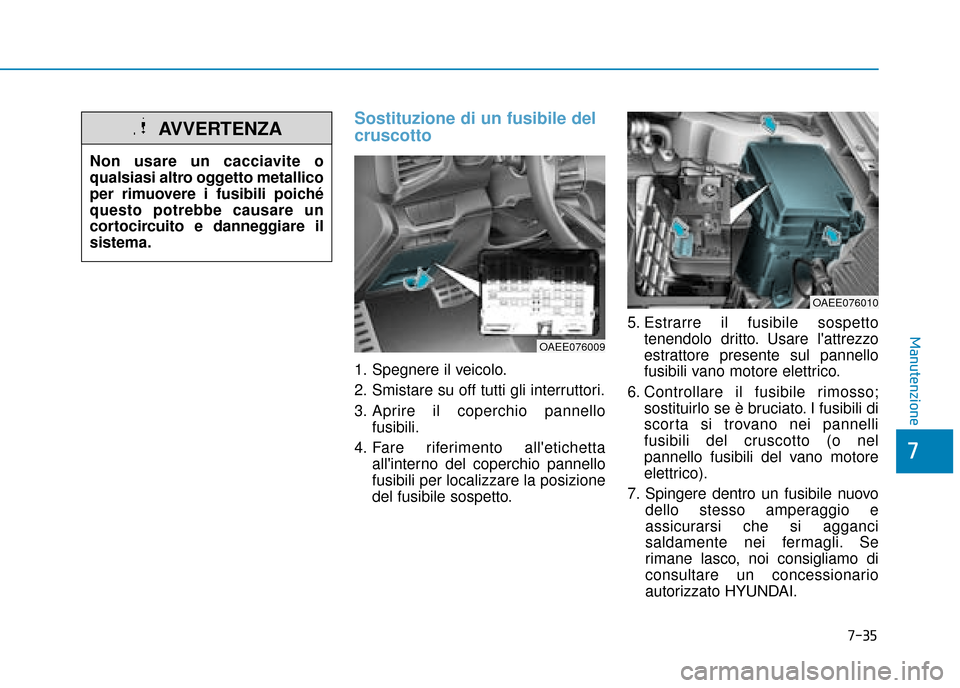

Sostituzione di un fusibile del
cruscotto
1. Spegnere il veicolo.
2. Smistare su off tutti gli interruttori.
3. Aprire il coperchio pannellofusibili.
4. Fare riferimento all'etichetta all'interno del coperchio pannello
fusibili per localizzare la posizione
del fusibile sospetto. 5. Estrarre il fusibile sospetto
tenendolo dritto. Usare l'attrezzo
estrattore presente sul pannello
fusibili vano motore elettrico.
6. Controllare il fusibile rimosso; sostituirlo se è bruciato. I fusibili di
scorta si trovano nei pannelli
fusibili del cruscotto (o nel
pannello fusibili del vano motore
elettrico).
7. Spingere dentro un fusibile nuovo dello stesso amperaggio e
assicurarsi che si agganci
saldamente nei fermagli. Se
rimane lasco, noi consigliamo di
consultare un concessionario
autorizzato HYUNDAI.
Non usare un cacciavite o
qualsiasi altro oggetto metallico
per rimuovere i fusibili poiché
questo potrebbe causare un
cortocircuito e danneggiare il
sistema.
AVVERTENZA
OAEE076009
OAEE076010
