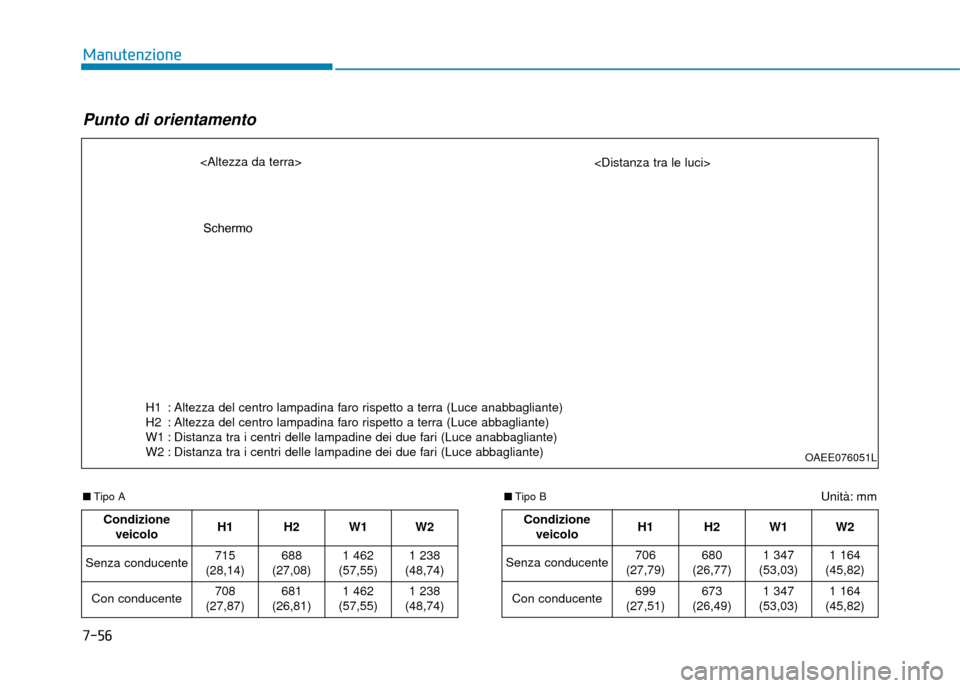

7-56
Manutenzione
Unità: mm■Tipo A
Punto di orientamento
OAEE076051L
Condizione veicolo H1 H2
W1 W2
Senza conducente 715
(28,14) 688
(27,08)
1 462
(57,55) 1 238
(48,74)
Con conducente 708
(27,87) 681
(26,81)
1 462
(57,55) 1 238
(48,74)
Condizione veicolo H1 H2W1 W2
Senza conducente 706
(27,79) 680
(26,77)
1 347
(53,03) 1 164
(45,82)
Con conducente 699
(27,51) 673
(26,49)
1 347
(53,03) 1 164
(45,82)
■ Tipo B
Schermo
H1 : Altezza del centro lampadina faro rispetto a terra (Luce anabbagliante)
H2 : Altezza del centro lampadina faro rispetto a terra (Luce abbagliante)
W1 : Distanza tra i centri delle lampadine dei due fari (Luce anabbagliante)
W2 : Distanza tra i centri delle lampadine dei due fari (Luce abbagliante)
7-57
7
Manutenzione

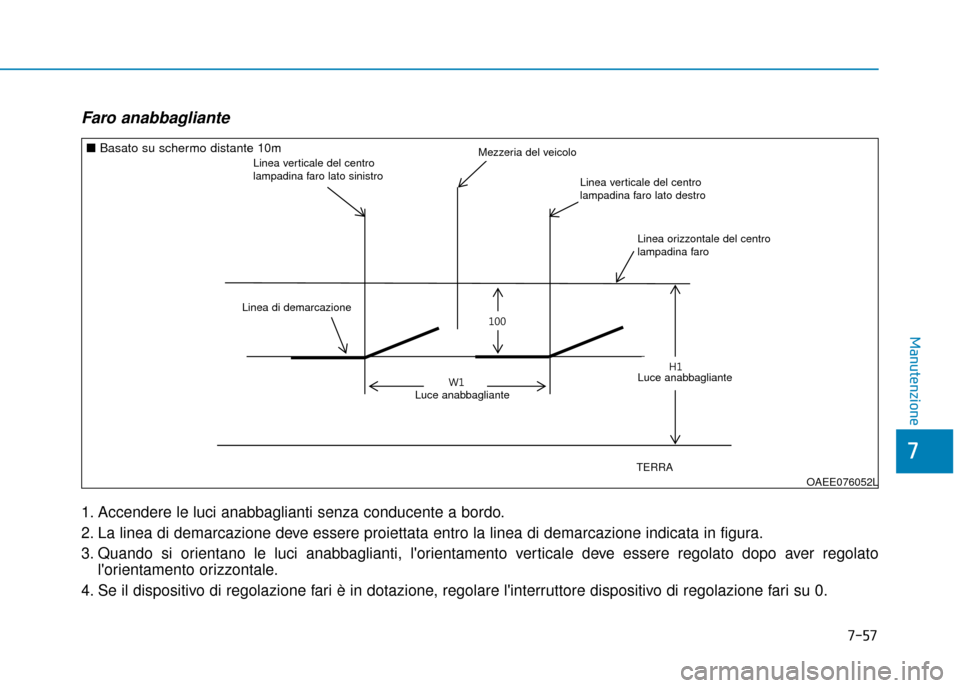

Faro anabbagliante
1. Accendere le luci anabbaglianti senza conducente a bordo.
2. La linea di demarcazione deve essere proiettata entro la linea di demarcazione indicata in figura.
3. Quando si orientano le luci anabbaglianti, l'orientamento verticale deve essere regolato dopo aver regolatol'orientamento orizzontale.
4. Se il dispositivo di regolazione fari è in dotazione, regolare l'interruttore dispositivo di regolazione fari su 0.
: &
