Hyundai Ioniq Hybrid 2017 Betriebsanleitung (in German)

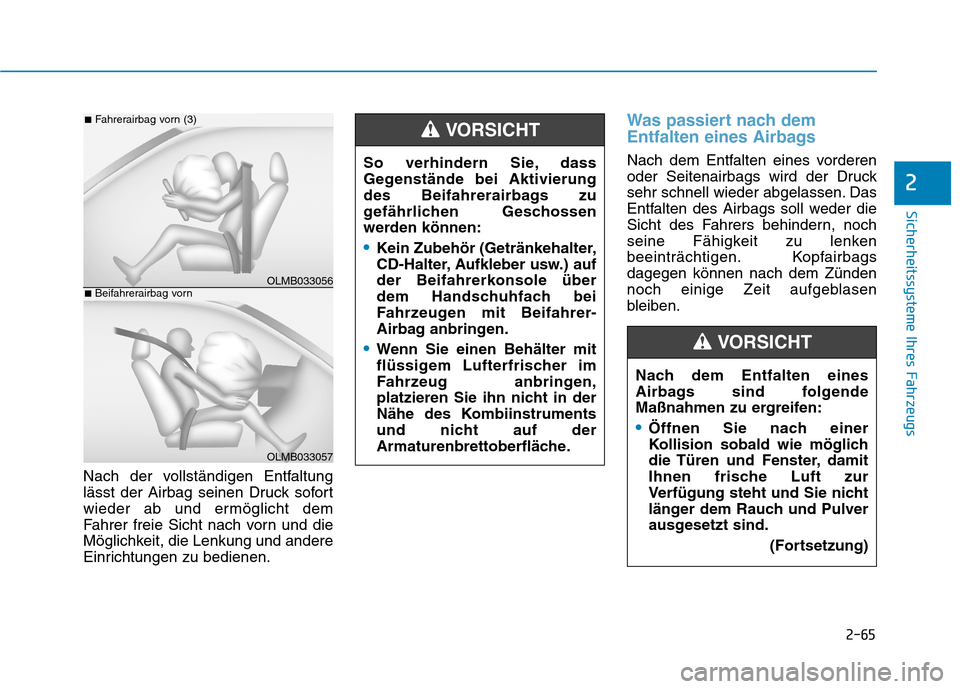

2-65
Sicherheitssysteme Ihres Fahrzeugs
2
Nach der vollständigen Entfaltung
lässt der Airbag seinen Druck sofort
wieder ab und ermöglicht dem
Fahrer freie Sicht nach vorn und die
Möglichkeit, die Lenkung und andere
Einrichtungen zu bedienen.
Was passiert nach dem
Entfalten eines Airbags
Nach dem Entfalten eines vorderen
oder Seitenairbags wird der Druck
sehr schnell wieder abgelassen. Das
Entfalten des Airbags soll weder die
Sicht des Fahrers behindern, noch
seine Fähigkeit zu lenken
beeinträchtigen. Kopfairbagsdagegen können nach dem Zünden
noch einige Zeit aufgeblasen
bleiben.Nach dem Entfalten eines
Airbags sind folgende
Maßnahmen zu ergreifen:
Öffnen Sie nach einer
Kollision sobald wie möglich
die Türen und Fenster, damit
Ihnen frische Luft zur
Verfügung steht und Sie nicht
länger dem Rauch und Pulver
ausgesetzt sind. (Fortsetzung)
VORSICHT
So verhindern Sie, dass
Gegenstände bei Aktivierung
des Beifahrerairbags zu
gefährlichen Geschossen
werden können:
Kein Zubehör (Getränkehalter,
CD-Halter, Aufkleber usw.) auf
der Beifahrerkonsole über
dem Handschuhfach bei
Fahrzeugen mit Beifahrer-
Airbag anbringen.
Wenn Sie einen Behälter mit
flüssigem Lufterfrischer im
Fahrzeug anbringen,
platzieren Sie ihn nicht in der
Nähe des Kombiinstruments
und nicht auf der
Armaturenbrettoberfläche.
VORSICHT
OLMB033056
■Fahrerairbag vorn (3)
OLMB033057
■Beifahrerairbag vorn

2-66
Sicherheitssysteme Ihres Fahrzeugs

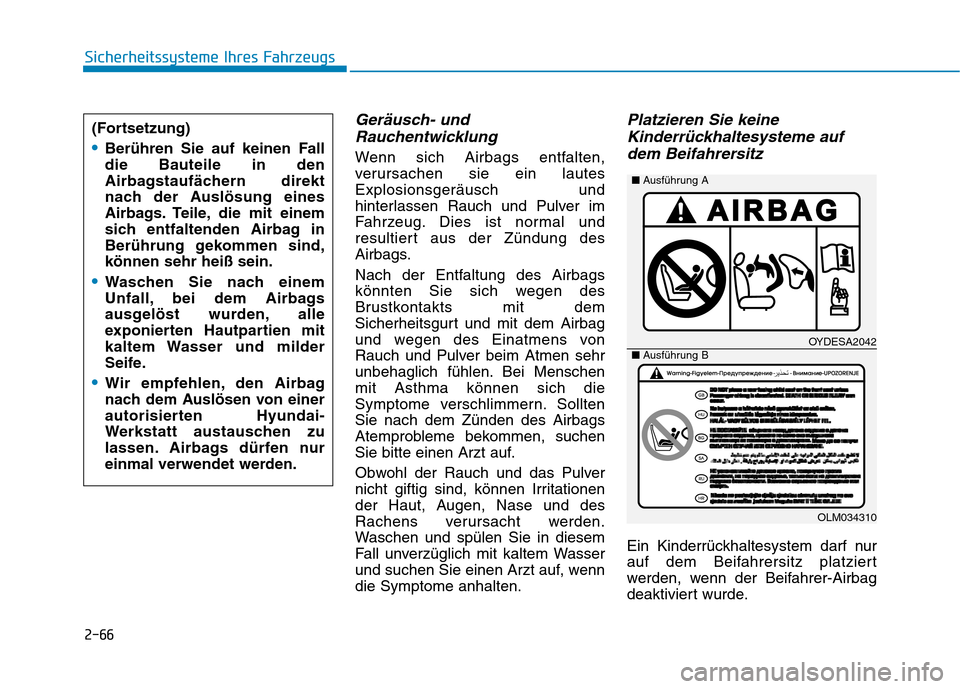

Geräusch- undRauchentwicklung
Wenn sich Airbags entfalten,
verursachen sie ein lautesExplosionsgeräusch und
hinterlassen Rauch und Pulver im
Fahrzeug. Dies ist normal und
resultiert aus der Zündung des
Airbags.
Nach der Entfaltung des Airbags
könnten Sie sich wegen des
Brustkontakts mit dem
Sicherheitsgurt und mit dem Airbag
und wegen des Einatmens von
Rauch und Pulver beim Atmen sehr
unbehaglich fühlen. Bei Menschenmit Asthma können sich die
Symptome verschlimmern. SolltenSie nach dem Zünden des Airbags
Atemprobleme bekommen, suchen
Sie bitte einen Arzt auf.
Obwohl der Rauch und das Pulver
nicht giftig sind, können Irritationen
der Haut, Augen, Nase und des
Rachens verursacht werden.
Waschen und spülen Sie in diesem
Fall unverzüglich mit kaltem Wasser
und suchen Sie einen Arzt auf, wenndie Symptome anhalten.
Platzieren Sie keineKinderrückhaltesysteme auf
dem Beifahrersitz
Ein Kinderrückhaltesystem darf nur
auf dem Beifahrersitz platziert
werden, wenn der Beifahrer-Airbag
deaktiviert wurde.
OYDESA2042
OLM034310
■
Ausführung A
■ Ausführung B
(Fortsetzung)
Berühren Sie auf keinen Fall die Bauteile in den
Airbagstaufächern direkt
nach der Auslösung eines
Airbags. Teile, die mit einem
sich entfaltenden Airbag in
Berührung gekommen sind,können sehr heiß sein.
Waschen Sie nach einem
Unfall, bei dem Airbags
ausgelöst wurden, alle
exponierten Hautpartien mit
kaltem Wasser und milder
Seife.
Wir empfehlen, den Airbag
nach dem Auslösen von einer
autorisierten Hyundai-
Werkstatt austauschen zu
lassen. Airbags dürfen nur
einmal verwendet werden.

2-67
Sicherheitssysteme Ihres Fahrzeugs
2

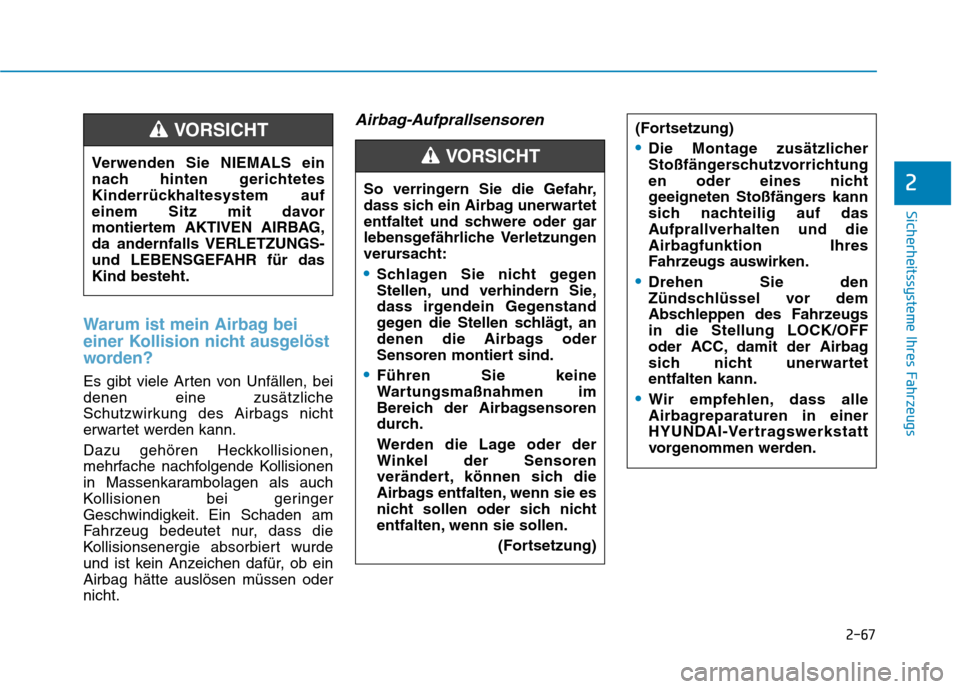

Warum ist mein Airbag bei
einer Kollision nicht ausgelöst
worden?
Es gibt viele Arten von Unfällen, bei denen eine zusätzliche
Schutzwirkung des Airbags nicht
erwartet werden kann.
Dazu gehören Heckkollisionen,
mehrfache nachfolgende Kollisionen
in Massenkarambolagen als auch
Kollisionen bei geringer
Geschwindigkeit. Ein Schaden am
Fahrzeug bedeutet nur, dass die
Kollisionsenergie absorbiert wurde
und ist kein Anzeichen dafür, ob einAirbag hätte auslösen müssen odernicht.
Airbag-Aufprallsensoren
So verringern Sie die Gefahr,
dass sich ein Airbag unerwartet
entfaltet und schwere oder gar
lebensgefährliche Verletzungen
verursacht:
Schlagen Sie nicht gegen
Stellen, und verhindern Sie,
dass irgendein Gegenstand
gegen die Stellen schlägt, an
denen die Airbags oder
Sensoren montiert sind.
Führen Sie keine
Wartungsmaßnahmen im
Bereich der Airbagsensoren
durch.
Werden die Lage oder der Winkel der Sensoren
verändert, können sich die
Airbags entfalten, wenn sie es
nicht sollen oder sich nicht
entfalten, wenn sie sollen.(Fortsetzung)
VORSICHT
(Fortsetzung)
Die Montage zusätzlicher
Stoßfängerschutzvorrichtung
en oder eines nicht
geeigneten Stoßfängers kann
sich nachteilig auf das
Aufprallverhalten und die
Airbagfunktion Ihres
Fahrzeugs auswirken.
Drehen Sie den
Zündschlüssel vor dem
Abschleppen des Fahrzeugsin die Stellung LOCK/OFF
oder ACC, damit der Airbag
sich nicht unerwartetentfalten kann.
Wir empfehlen, dass alle
Airbagreparaturen in einer
HYUNDAI-Vertragswerkstatt
vorgenommen werden.
Verwenden Sie NIEMALS ein
nach hinten gerichtetes
Kinderrückhaltesystem auf
einem Sitz mit davor
montiertem AKTIVEN AIRBAG,
da andernfalls VERLETZUNGS-
und LEBENSGEFAHR für dasKind besteht.
VORSICHT

2-68
Sicherheitssysteme Ihres Fahrzeugs

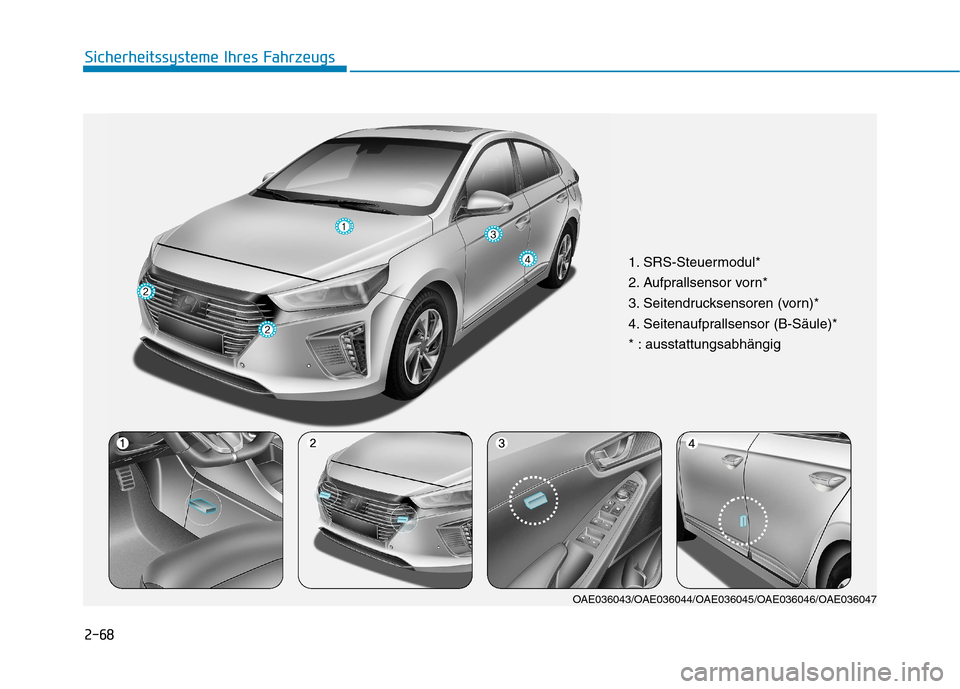

1. SRS-Steuermodul*
2. Aufprallsensor vorn*
3. Seitendrucksensoren (vorn)*
4. Seitenaufprallsensor (B-Säule)*
* : ausstattungsabhängig
OAE036043/OAE036044/OAE036045/OAE036046/OAE036047

2-69
Sicherheitssysteme Ihres Fahrzeugs
2

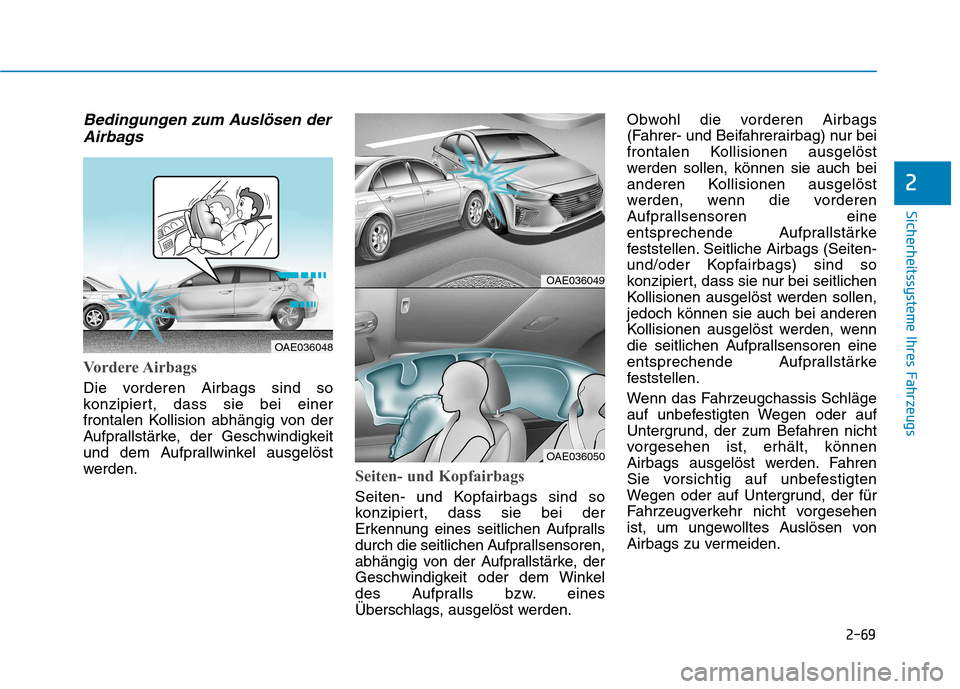

Bedingungen zum Auslösen derAirbags
Vordere Airbags
Die vorderen Airbags sind so
konzipiert, dass sie bei einer
frontalen Kollision abhängig von der
Aufprallstärke, der Geschwindigkeit
und dem Aufprallwinkel ausgelöst
werden.
Seiten- und Kopfairbags
Seiten- und Kopfairbags sind so
konzipiert, dass sie bei der
Erkennung eines seitlichen Aufpralls
durch die seitlichen Aufprallsensoren,
abhängig von der Aufprallstärke, der
Geschwindigkeit oder dem Winkel
des Aufpralls bzw. eines
Überschlags, ausgelöst werden. Obwohl die vorderen Airbags
(Fahrer- und Beifahrerairbag) nur bei
frontalen Kollisionen ausgelöst
werden sollen, können sie auch bei
anderen Kollisionen ausgelöst
werden, wenn die vorderen
Aufprallsensoren eine
entsprechende Aufprallstärke
feststellen. Seitliche Airbags (Seiten-
und/oder Kopfairbags) sind so
konzipiert, dass sie nur bei seitlichen
Kollisionen ausgelöst werden sollen,jedoch können sie auch bei anderen
Kollisionen ausgelöst werden, wenn
die seitlichen Aufprallsensoren eine
entsprechende Aufprallstärke
feststellen.
Wenn das Fahrzeugchassis Schläge
auf unbefestigten Wegen oder auf
Untergrund, der zum Befahren nicht
vorgesehen ist, erhält, können
Airbags ausgelöst werden. Fahren
Sie vorsichtig auf unbefestigten
Wegen oder auf Untergrund, der für
Fahrzeugverkehr nicht vorgesehen
ist, um ungewolltes Auslösen von
Airbags zu vermeiden.
OAE036049
OAE036050
OAE036048

2-70
Sicherheitssysteme Ihres Fahrzeugs

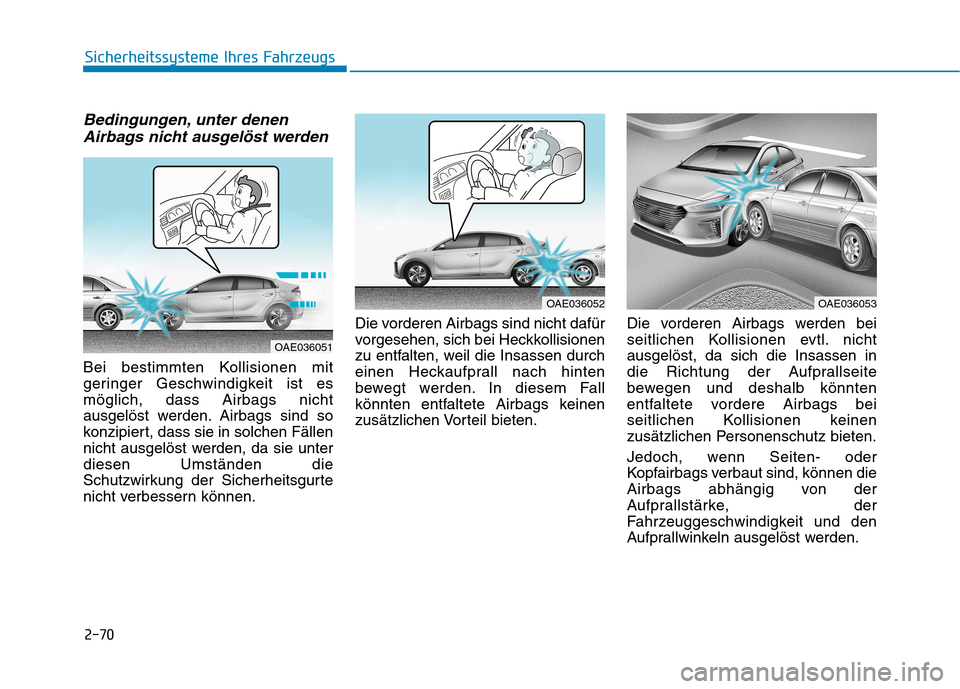

Bedingungen, unter denenAirbags nicht ausgelöst werden
Bei bestimmten Kollisionen mit
geringer Geschwindigkeit ist esmöglich, dass Airbags nicht
ausgelöst werden. Airbags sind so
konzipiert, dass sie in solchen Fällen
nicht ausgelöst werden, da sie unterdiesen Umständen die
Schutzwirkung der Sicherheitsgurte
nicht verbessern können. Die vorderen Airbags sind nicht dafür
vorgesehen, sich bei Heckkollisionen
zu entfalten, weil die Insassen durch
einen Heckaufprall nach hinten
bewegt werden. In diesem Fall
könnten entfaltete Airbags keinen
zusätzlichen Vorteil bieten.
Die vorderen Airbags werden bei
seitlichen Kollisionen evtl. nichtausgelöst, da sich die Insassen in
die Richtung der Aufprallseite
bewegen und deshalb könnten
entfaltete vordere Airbags bei
seitlichen Kollisionen keinen
zusätzlichen Personenschutz bieten.
Jedoch, wenn Seiten- oder
Kopfairbags verbaut sind, können die
Airbags abhängig von der
Aufprallstärke, der
Fahrzeuggeschwindigkeit und den
Aufprallwinkeln ausgelöst werden.
OAE036052
OAE036051
OAE036053

2-71
Sicherheitssysteme Ihres Fahrzeugs
2

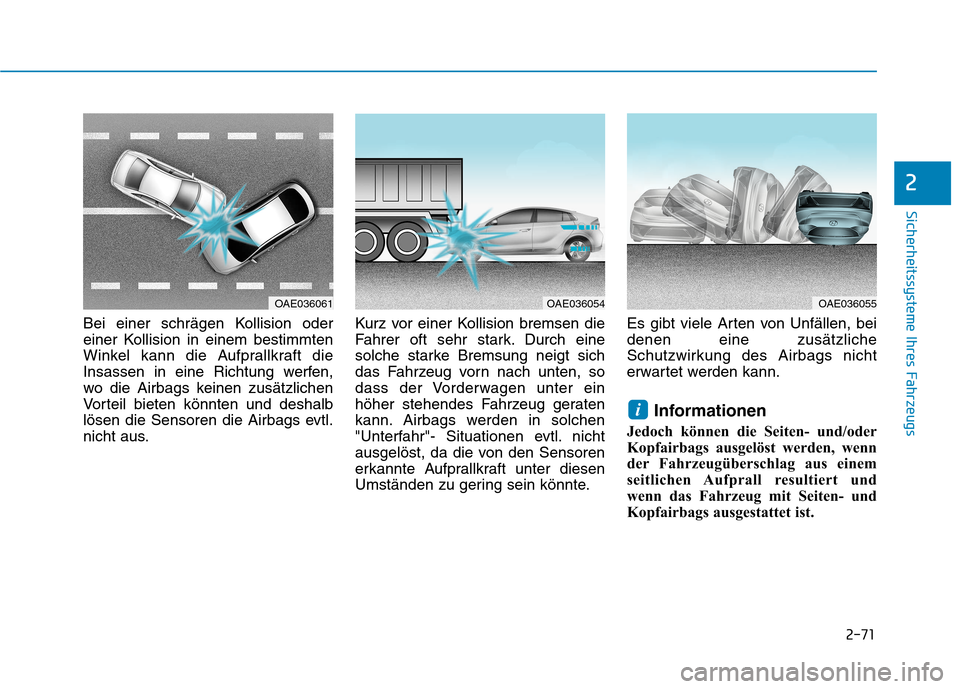

Bei einer schrägen Kollision oder
einer Kollision in einem bestimmten
Winkel kann die Aufprallkraft die
Insassen in eine Richtung werfen,
wo die Airbags keinen zusätzlichen
Vorteil bieten könnten und deshalb
lösen die Sensoren die Airbags evtl.
nicht aus.Kurz vor einer Kollision bremsen die
Fahrer oft sehr stark. Durch eine
solche starke Bremsung neigt sich
das Fahrzeug vorn nach unten, so
dass der Vorderwagen unter ein
höher stehendes Fahrzeug geraten
kann. Airbags werden in solchen
"Unterfahr"- Situationen evtl. nicht
ausgelöst, da die von den Sensoren
erkannte Aufprallkraft unter diesen
Umständen zu gering sein könnte.Es gibt viele Arten von Unfällen, beidenen eine zusätzliche
Schutzwirkung des Airbags nicht
erwartet werden kann.
Informationen
Jedoch können die Seiten- und/oder
Kopfairbags ausgelöst werden, wenn
der Fahrzeugüberschlag aus einem
seitlichen Aufprall resultiert und
wenn das Fahrzeug mit Seiten- und
Kopfairbags ausgestattet ist.
i
OAE036061OAE036054OAE036055

2-72
Sicherheitssysteme Ihres Fahrzeugs

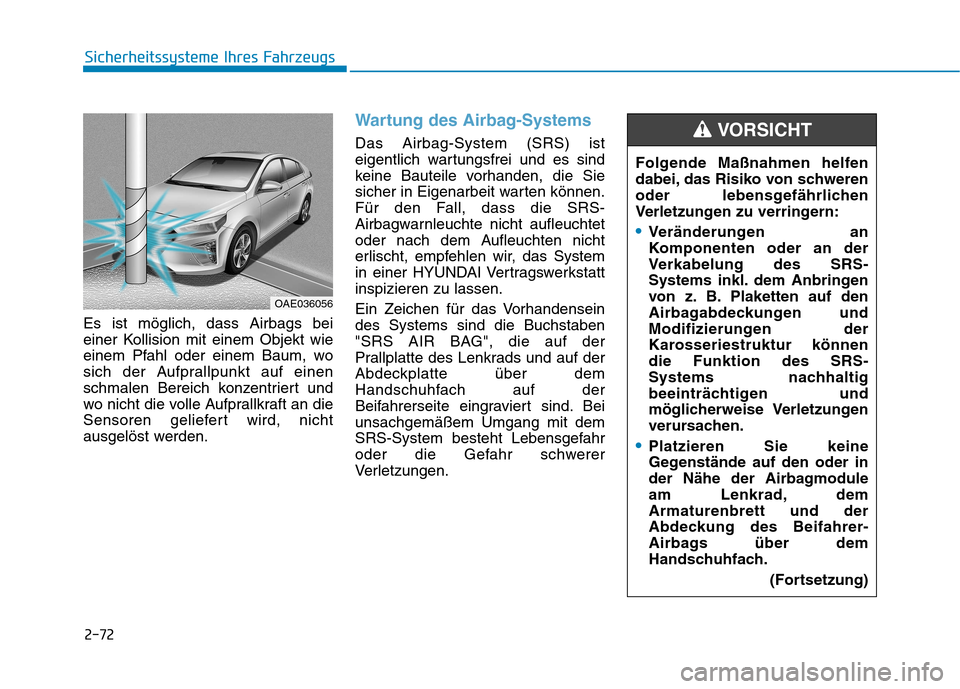

Es ist möglich, dass Airbags bei
einer Kollision mit einem Objekt wie
einem Pfahl oder einem Baum, wo
sich der Aufprallpunkt auf einen
schmalen Bereich konzentriert und
wo nicht die volle Aufprallkraft an die
Sensoren geliefert wird, nicht
ausgelöst werden.
Wartung des Airbag-Systems
Das Airbag-System (SRS) ist
eigentlich wartungsfrei und es sind
keine Bauteile vorhanden, die Sie
sicher in Eigenarbeit warten können.
Für den Fall, dass die SRS-
Airbagwarnleuchte nicht aufleuchtet
oder nach dem Aufleuchten nicht
erlischt, empfehlen wir, das System
in einer HYUNDAI Vertragswerkstattinspizieren zu lassen.
Ein Zeichen für das Vorhandensein des Systems sind die Buchstaben
"SRS AIR BAG", die auf der
Prallplatte des Lenkrads und auf der
Abdeckplatte über dem
Handschuhfach auf der
Beifahrerseite eingraviert sind. Beiunsachgemäßem Umgang mit dem
SRS-System besteht Lebensgefahr
oder die Gefahr schwerer
Verletzungen.
OAE036056Folgende Maßnahmen helfen
dabei, das Risiko von schweren
oder lebensgefährlichen
Verletzungen zu verringern:
Veränderungen an
Komponenten oder an der
Verkabelung des SRS-
Systems inkl. dem Anbringen
von z. B. Plaketten auf den
Airbagabdeckungen und
Modifizierungen der
Karosseriestruktur könnendie Funktion des SRS-
Systems nachhaltig
beeinträchtigen und
möglicherweise Verletzungen
verursachen.
Platzieren Sie keine
Gegenstände auf den oder in
der Nähe der Airbagmodule
am Lenkrad, demArmaturenbrett und der
Abdeckung des Beifahrer-
Airbags über dem
Handschuhfach.
(Fortsetzung)
VORSICHT

2-73
Sicherheitssysteme Ihres Fahrzeugs
2

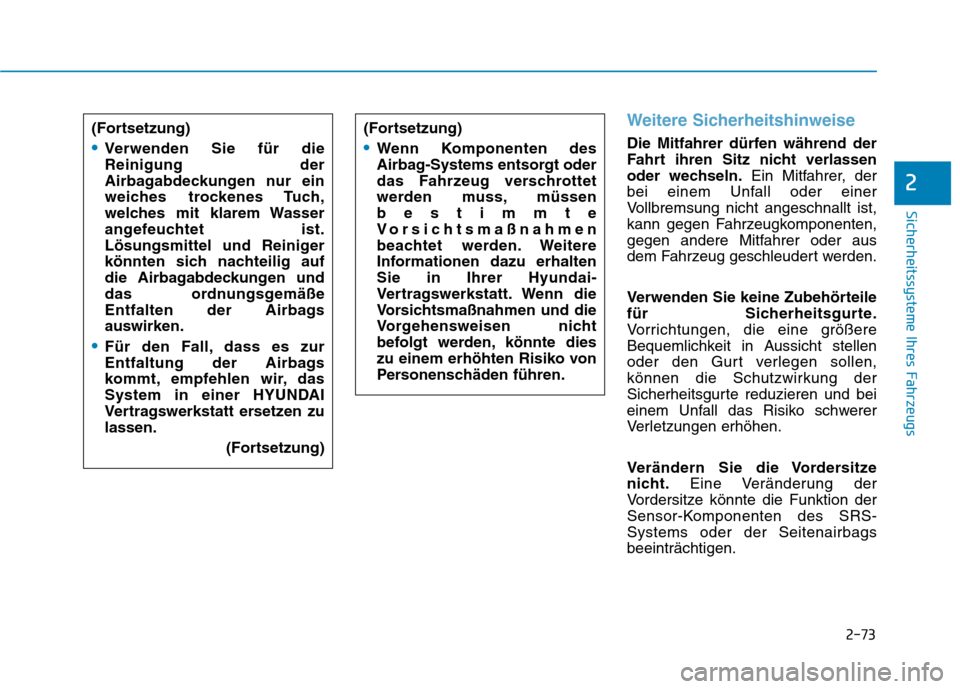

Weitere Sicherheitshinweise
Die Mitfahrer dürfen während der
Fahrt ihren Sitz nicht verlassen
oder wechseln.Ein Mitfahrer, der
bei einem Unfall oder einer
Vollbremsung nicht angeschnallt ist,
kann gegen Fahrzeugkomponenten,
gegen andere Mitfahrer oder aus
dem Fahrzeug geschleudert werden.
Verwenden Sie keine Zubehörteile
für Sicherheitsgurte.
Vorrichtungen, die eine größere
Bequemlichkeit in Aussicht stellen
oder den Gurt verlegen sollen,
können die Schutzwirkung der
Sicherheitsgurte reduzieren und bei
einem Unfall das Risiko schwerer
Verletzungen erhöhen.
Verändern Sie die Vordersitze
nicht. Eine Veränderung der
Vordersitze könnte die Funktion der
Sensor-Komponenten des SRS-Systems oder der Seitenairbagsbeeinträchtigen.
(Fortsetzung)Verwenden Sie für die Reinigung der
Airbagabdeckungen nur ein
weiches trockenes Tuch,
welches mit klarem Wasser
angefeuchtet ist.
Lösungsmittel und Reiniger
könnten sich nachteilig auf
die Airbagabdeckungen und
das ordnungsgemäße
Entfalten der Airbags
auswirken.
Für den Fall, dass es zur
Entfaltung der Airbags
kommt, empfehlen wir, das
System in einer HYUNDAI
Vertragswerkstatt ersetzen zulassen.
(Fortsetzung)
(Fortsetzung)
Wenn Komponenten des
Airbag-Systems entsorgt oder
das Fahrzeug verschrottet
werden muss, müssenbestimmte
Vorsichtsmaßnahmen
beachtet werden. Weitere
Informationen dazu erhaltenSie in Ihrer Hyundai-
Vertragswerkstatt. Wenn die
Vorsichtsmaßnahmen und die
Vorgehensweisen nicht
befolgt werden, könnte dies
zu einem erhöhten Risiko von
Personenschäden führen.

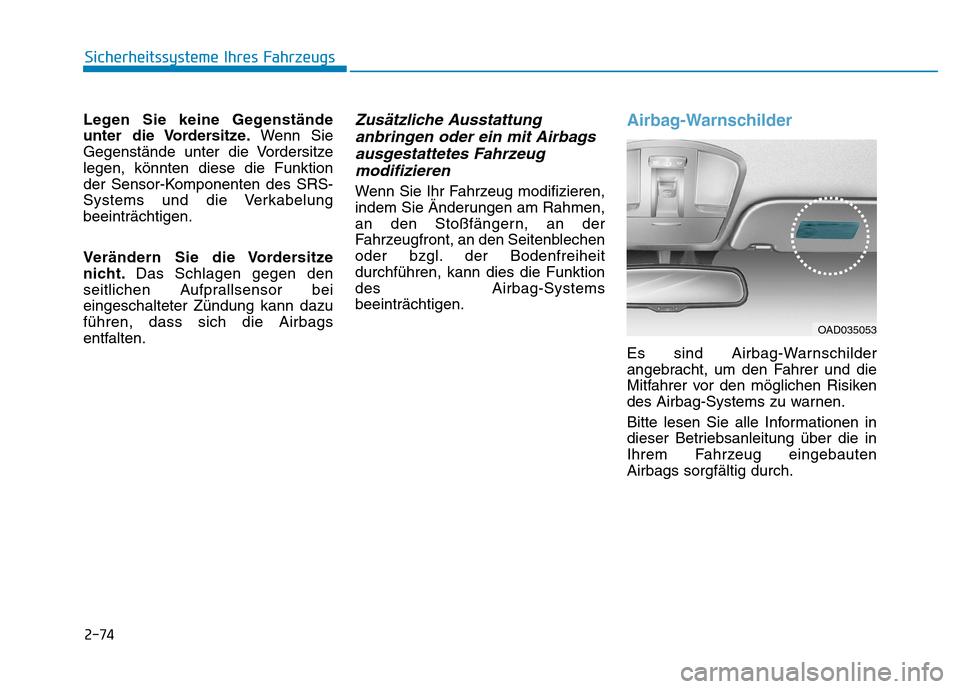

2-74
Sicherheitssysteme Ihres Fahrzeugs
Legen Sie keine Gegenstände
unter die Vordersitze.Wenn Sie
Gegenstände unter die Vordersitzelegen, könnten diese die Funktion
der Sensor-Komponenten des SRS-
Systems und die Verkabelungbeeinträchtigen.
Verändern Sie die Vordersitze
nicht. Das Schlagen gegen den
seitlichen Aufprallsensor beieingeschalteter Zündung kann dazuführen, dass sich die Airbags
entfalten.Zusätzliche Ausstattung
anbringen oder ein mit Airbags
ausgestattetes Fahrzeug modifizieren
Wenn Sie Ihr Fahrzeug modifizieren,
indem Sie Änderungen am Rahmen,
an den Stoßfängern, an der
Fahrzeugfront, an den Seitenblechen
oder bzgl. der Bodenfreiheitdurchführen, kann dies die Funktiondes Airbag-Systemsbeeinträchtigen.
Airbag-Warnschilder
Es sind Airbag-Warnschilder
angebracht, um den Fahrer und die
Mitfahrer vor den möglichen Risiken
des Airbag-Systems zu warnen.
Bitte lesen Sie alle Informationen in
dieser Betriebsanleitung über die in
Ihrem Fahrzeug eingebautenAirbags sorgfältig durch.
OAD035053
