Hyundai Ioniq Hybrid 2017 Betriebsanleitung (in German)

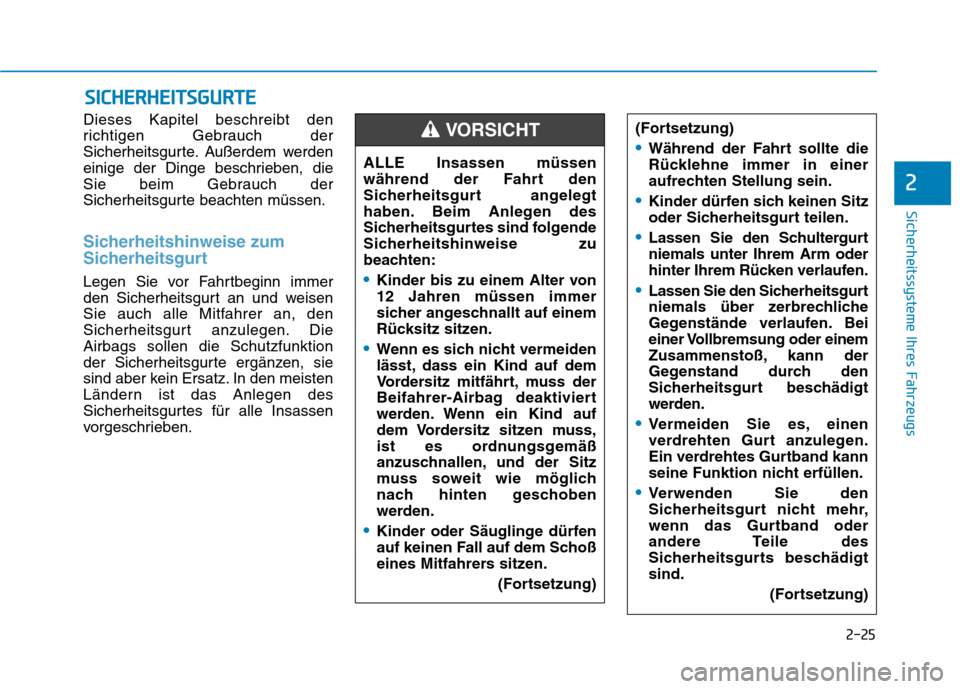

2-25
Sicherheitssysteme Ihres Fahrzeugs
2
Dieses Kapitel beschreibt den
richtigen Gebrauch der
Sicherheitsgurte. Außerdem werden
einige der Dinge beschrieben, die
Sie beim Gebrauch der
Sicherheitsgurte beachten müssen.
Sicherheitshinweise zum
Sicherheitsgurt
Legen Sie vor Fahrtbeginn immer
den Sicherheitsgurt an und weisen
Sie auch alle Mitfahrer an, den
Sicherheitsgurt anzulegen. DieAirbags sollen die Schutzfunktion
der Sicherheitsgurte ergänzen, sie
sind aber kein Ersatz. In den meisten
Ländern ist das Anlegen des
Sicherheitsgurtes für alle Insassen
vorgeschrieben.
SSIICC HH EERR HH EEIITT SSGG UU RRTTEE
ALLE Insassen müssen
während der Fahrt den
Sicherheitsgurt angelegt
haben. Beim Anlegen des
Sicherheitsgurtes sind folgende
Sicherheitshinweise zu
beachten:
Kinder bis zu einem Alter von 12 Jahren müssen immer
sicher angeschnallt auf einem
Rücksitz sitzen.
Wenn es sich nicht vermeiden
lässt, dass ein Kind auf dem
Vordersitz mitfährt, muss der
Beifahrer-Airbag deaktiviert
werden. Wenn ein Kind auf
dem Vordersitz sitzen muss,
ist es ordnungsgemäß
anzuschnallen, und der Sitz
muss soweit wie möglich
nach hinten geschoben
werden.
Kinder oder Säuglinge dürfen
auf keinen Fall auf dem Schoß
eines Mitfahrers sitzen.
(Fortsetzung)
VORSICHT(Fortsetzung)
Während der Fahrt sollte die
Rücklehne immer in einer
aufrechten Stellung sein.
Kinder dürfen sich keinen Sitz
oder Sicherheitsgurt teilen.
Lassen Sie den Schultergurt niemals unter Ihrem Arm oder
hinter Ihrem Rücken verlaufen.
Lassen Sie den Sicherheitsgurt
niemals über zerbrechliche
Gegenstände verlaufen. Bei
einer Vollbremsung oder einem
Zusammenstoß, kann der
Gegenstand durch den
Sicherheitsgurt beschädigt
werden.
Vermeiden Sie es, einen
verdrehten Gurt anzulegen.
Ein verdrehtes Gurtband kann
seine Funktion nicht erfüllen.
Verwenden Sie den
Sicherheitsgurt nicht mehr,
wenn das Gurtband oder
andere Teile des
Sicherheitsgurts beschädigtsind.
(Fortsetzung)

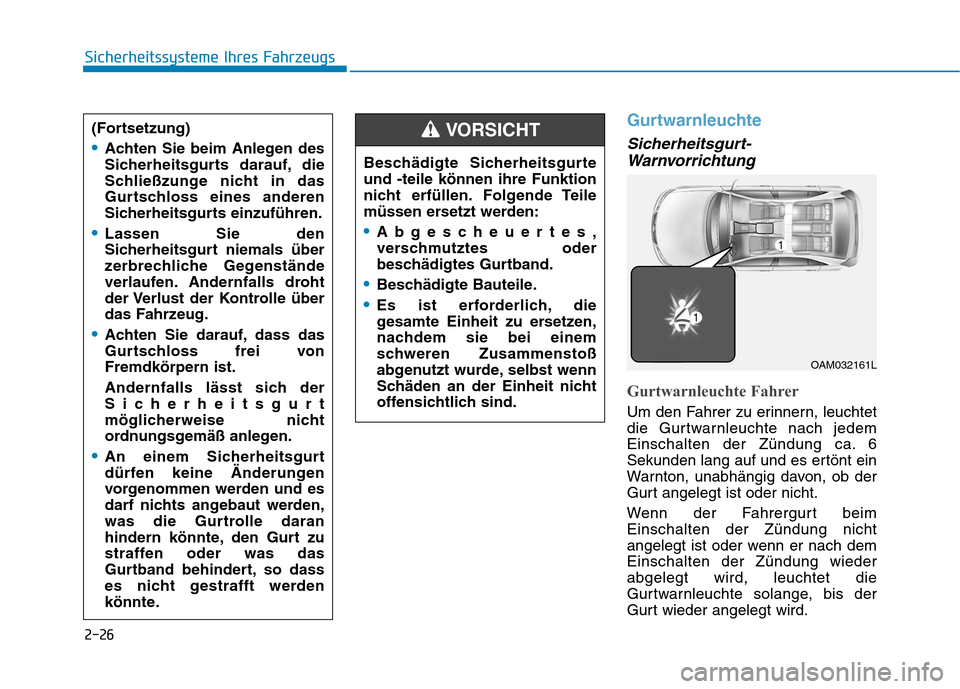

2-26
Sicherheitssysteme Ihres Fahrzeugs
Gurtwarnleuchte
Sicherheitsgurt-Warnvorrichtung
Gurtwarnleuchte Fahrer
Um den Fahrer zu erinnern, leuchtet
die Gurtwarnleuchte nach jedem
Einschalten der Zündung ca. 6
Sekunden lang auf und es ertönt ein
Warnton, unabhängig davon, ob der
Gurt angelegt ist oder nicht.
Wenn der Fahrergurt beim Einschalten der Zündung nicht
angelegt ist oder wenn er nach demEinschalten der Zündung wiederabgelegt wird, leuchtet die
Gurtwarnleuchte solange, bis der
Gurt wieder angelegt wird.
Beschädigte Sicherheitsgurteund -teile können ihre Funktion
nicht erfüllen. Folgende Teile
müssen ersetzt werden:
Abgescheuertes,
verschmutztes oder
beschädigtes Gurtband.
Beschädigte Bauteile.
Es ist erforderlich, die
gesamte Einheit zu ersetzen,
nachdem sie bei einem
schweren Zusammenstoß
abgenutzt wurde, selbst wenn
Schäden an der Einheit nicht
offensichtlich sind.
VORSICHT(Fortsetzung)
Achten Sie beim Anlegen des
Sicherheitsgurts darauf, die
Schließzunge nicht in das
Gurtschloss eines anderen
Sicherheitsgurts einzuführen.
Lassen Sie den
Sicherheitsgurt niemals über
zerbrechliche Gegenstände
verlaufen. Andernfalls droht
der Verlust der Kontrolle über
das Fahrzeug.
Achten Sie darauf, dass das
Gurtschloss frei vonFremdkörpern ist.
Andernfalls lässt sich der
Sicherheitsgurt
möglicherweise nicht
ordnungsgemäß anlegen.
An einem Sicherheitsgurt
dürfen keine Änderungen
vorgenommen werden und es
darf nichts angebaut werden,
was die Gurtrolle daran
hindern könnte, den Gurt zu
straffen oder was das
Gurtband behindert, so dass
es nicht gestrafft werden
könnte.
OAM032161L

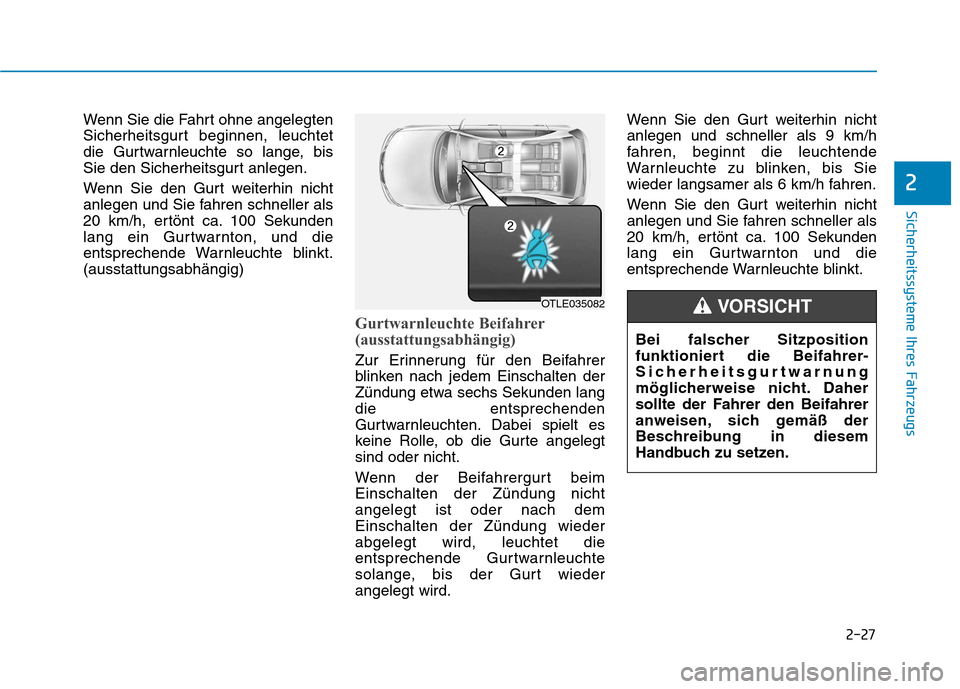

2-27
Sicherheitssysteme Ihres Fahrzeugs
2
Wenn Sie die Fahrt ohne angelegten
Sicherheitsgurt beginnen, leuchtet
die Gurtwarnleuchte so lange, bis
Sie den Sicherheitsgurt anlegen.
Wenn Sie den Gurt weiterhin nicht
anlegen und Sie fahren schneller als
20 km/h, ertönt ca. 100 Sekunden
lang ein Gurtwarnton, und die
entsprechende Warnleuchte blinkt.(ausstattungsabhängig)
Gurtwarnleuchte Beifahrer
(ausstattungsabhängig)
Zur Erinnerung für den Beifahrer
blinken nach jedem Einschalten der
Zündung etwa sechs Sekunden langdie entsprechenden
Gurtwarnleuchten. Dabei spielt es
keine Rolle, ob die Gurte angelegtsind oder nicht.
Wenn der Beifahrergurt beim Einschalten der Zündung nichtangelegt ist oder nach demEinschalten der Zündung wiederabgelegt wird, leuchtet die
entsprechende Gurtwarnleuchte
solange, bis der Gurt wiederangelegt wird.Wenn Sie den Gurt weiterhin nichtanlegen und schneller als 9 km/h
fahren, beginnt die leuchtende
Warnleuchte zu blinken, bis Sie
wieder langsamer als 6 km/h fahren.
Wenn Sie den Gurt weiterhin nicht
anlegen und Sie fahren schneller als
20 km/h, ertönt ca. 100 Sekunden
lang ein Gurtwarnton und die
entsprechende Warnleuchte blinkt.
Bei falscher Sitzposition
funktioniert die Beifahrer-
Sicherheitsgurtwarnung
möglicherweise nicht. Daher
sollte der Fahrer den Beifahrer
anweisen, sich gemäß der
Beschreibung in diesem
Handbuch zu setzen.
VORSICHTOTLE035082

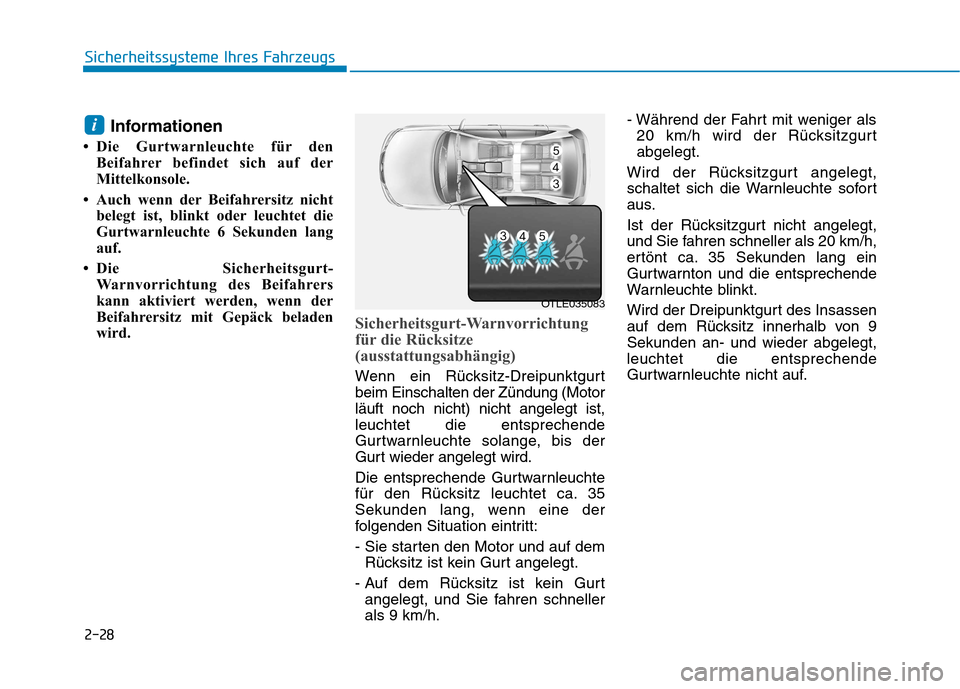

2-28
Sicherheitssysteme Ihres Fahrzeugs
Informationen
 Die Gurtwarnleuchte für den Beifahrer befindet sich auf der
Mittelkonsole.
 Auch wenn der Beifahrersitz nicht belegt ist, blinkt oder leuchtet die
Gurtwarnleuchte 6 Sekunden lang
auf.
 Die Sicherheitsgurt- Warnvorrichtung des Beifahrers
kann aktiviert werden, wenn der
Beifahrersitz mit Gepäck beladen
wird.
Sicherheitsgurt-Warnvorrichtung
für die Rücksitze
(ausstattungsabhängig)
Wenn ein Rücksitz-Dreipunktgurt beim Einschalten der Zündung (Motorläuft noch nicht) nicht angelegt ist,leuchtet die entsprechende
Gurtwarnleuchte solange, bis der
Gurt wieder angelegt wird.
Die entsprechende Gurtwarnleuchte
für den Rücksitz leuchtet ca. 35
Sekunden lang, wenn eine der
folgenden Situation eintritt:
- Sie starten den Motor und auf demRücksitz ist kein Gurt angelegt.
- Auf dem Rücksitz ist kein Gurt angelegt, und Sie fahren schneller als 9 km/h. - Während der Fahrt mit weniger als
20 km/h wird der Rücksitzgurtabgelegt.
Wird der Rücksitzgurt angelegt,
schaltet sich die Warnleuchte sofort
aus.
Ist der Rücksitzgurt nicht angelegt,
und Sie fahren schneller als 20 km/h,
ertönt ca. 35 Sekunden lang ein
Gurtwarnton und die entsprechende
Warnleuchte blinkt.
Wird der Dreipunktgurt des Insassen
auf dem Rücksitz innerhalb von 9Sekunden an- und wieder abgelegt,leuchtet die entsprechende
Gurtwarnleuchte nicht auf.
i
OTLE035083

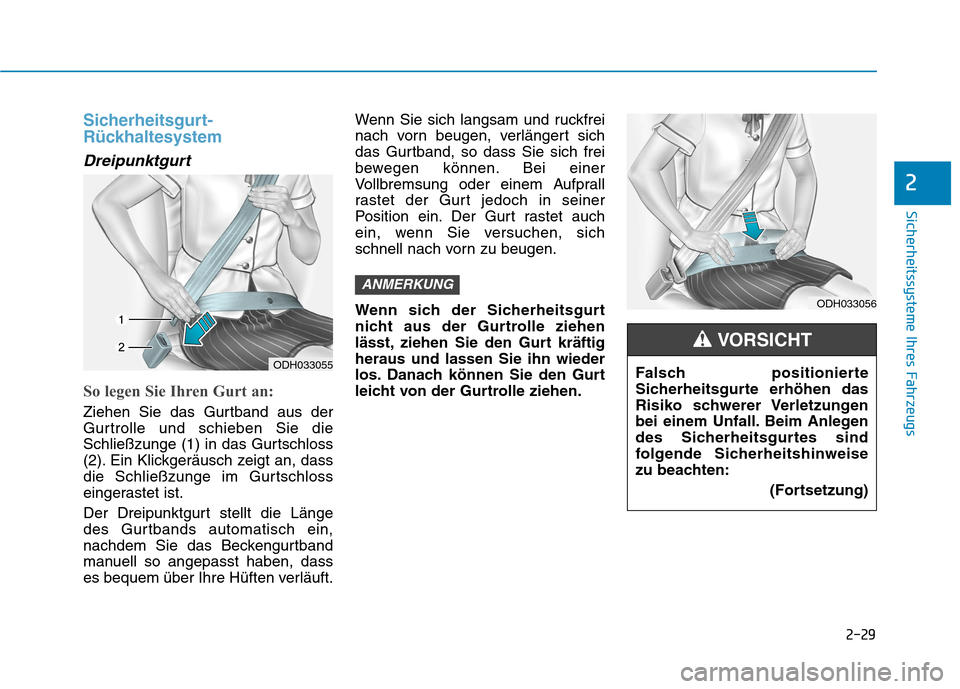

2-29
Sicherheitssysteme Ihres Fahrzeugs
2
Sicherheitsgurt-
Rückhaltesystem
Dreipunktgurt
So legen Sie Ihren Gurt an:
Ziehen Sie das Gurtband aus der
Gurtrolle und schieben Sie die
Schließzunge (1) in das Gurtschloss
(2). Ein Klickgeräusch zeigt an, dass
die Schließzunge im Gurtschloss
eingerastet ist.
Der Dreipunktgurt stellt die Länge
des Gurtbands automatisch ein,
nachdem Sie das Beckengurtband
manuell so angepasst haben, dass
es bequem über Ihre Hüften verläuft.Wenn Sie sich langsam und ruckfrei
nach vorn beugen, verlängert sich
das Gurtband, so dass Sie sich frei
bewegen können. Bei einer
Vollbremsung oder einem Aufprall
rastet der Gurt jedoch in seiner
Position ein. Der Gurt rastet auch
ein, wenn Sie versuchen, sich
schnell nach vorn zu beugen.
Wenn sich der Sicherheitsgurt
nicht aus der Gurtrolle ziehen
lässt, ziehen Sie den Gurt kräftigheraus und lassen Sie ihn wieder
los. Danach können Sie den Gurt
leicht von der Gurtrolle ziehen.
ANMERKUNG
ODH033055
Falsch positionierte
Sicherheitsgurte erhöhen das
Risiko schwerer Verletzungen
bei einem Unfall. Beim Anlegen
des Sicherheitsgurtes sind
folgende Sicherheitshinweise
zu beachten:
(Fortsetzung)
VORSICHT
ODH033056

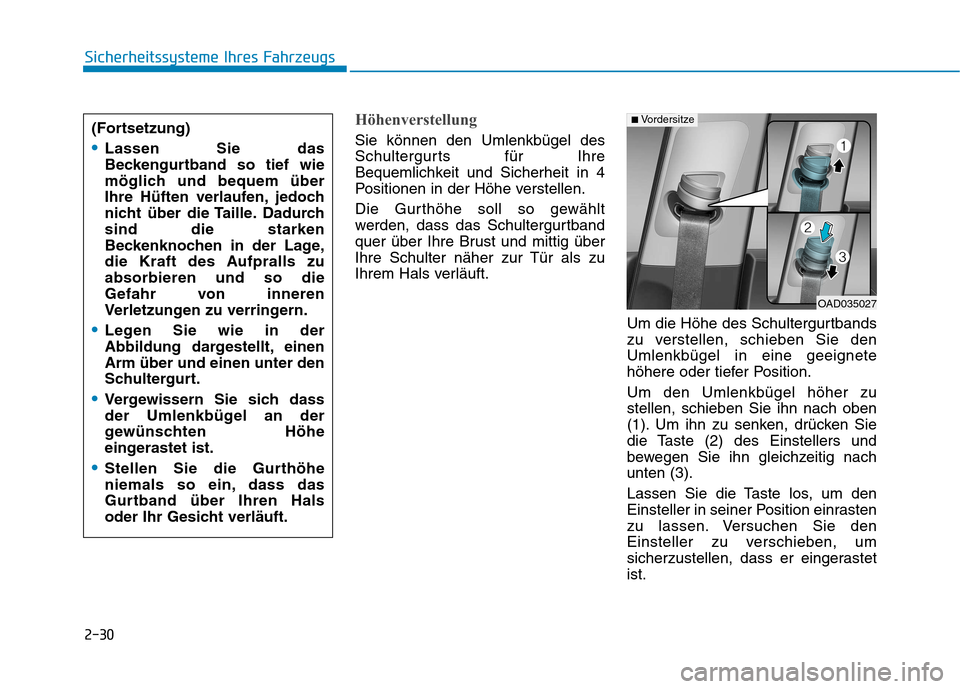

2-30
Sicherheitssysteme Ihres Fahrzeugs
Höhenverstellung
Sie können den Umlenkbügel des
Schultergurts für Ihre
Bequemlichkeit und Sicherheit in 4
Positionen in der Höhe verstellen.
Die Gurthöhe soll so gewählt
werden, dass das Schultergurtband
quer über Ihre Brust und mittig über
Ihre Schulter näher zur Tür als zu
Ihrem Hals verläuft.Um die Höhe des Schultergurtbands
zu verstellen, schieben Sie denUmlenkbügel in eine geeignete
höhere oder tiefer Position. Um den Umlenkbügel höher zu stellen, schieben Sie ihn nach oben
(1). Um ihn zu senken, drücken Sie
die Taste (2) des Einstellers und
bewegen Sie ihn gleichzeitig nachunten (3).
Lassen Sie die Taste los, um den
Einsteller in seiner Position einrasten
zu lassen. Versuchen Sie den
Einsteller zu verschieben, um
sicherzustellen, dass er eingerastetist.
OAD035027
■Vordersitze
(Fortsetzung)
Lassen Sie das
Beckengurtband so tief wie
möglich und bequem über
Ihre Hüften verlaufen, jedoch
nicht über die Taille. Dadurchsind die starken
Beckenknochen in der Lage,
die Kraft des Aufpralls zuabsorbieren und so die
Gefahr von inneren
Verletzungen zu verringern.
Legen Sie wie in der
Abbildung dargestellt, einenArm über und einen unter den
Schultergurt.
Vergewissern Sie sich dass
der Umlenkbügel an der
gewünschten Höhe
eingerastet ist.
Stellen Sie die Gurthöhe
niemals so ein, dass das
Gurtband über Ihren Hals
oder Ihr Gesicht verläuft.

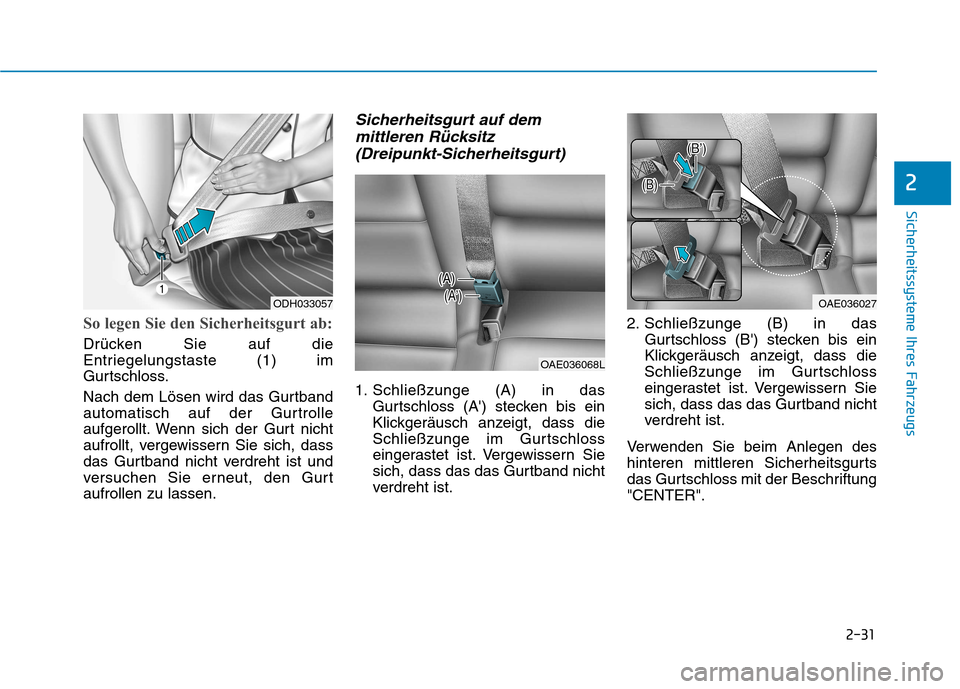

2-31
Sicherheitssysteme Ihres Fahrzeugs
2
So legen Sie den Sicherheitsgurt ab:
Drücken Sie auf die
Entriegelungstaste (1) im
Gurtschloss.
Nach dem Lösen wird das Gurtband
automatisch auf der Gurtrolle
aufgerollt. Wenn sich der Gurt nicht
aufrollt, vergewissern Sie sich, dass
das Gurtband nicht verdreht ist und
versuchen Sie erneut, den Gurtaufrollen zu lassen.
Sicherheitsgurt auf demmittleren Rücksitz
(Dreipunkt-Sicherheitsgurt)
1. Schließzunge (A) in das Gurtschloss (A') stecken bis ein
Klickgeräusch anzeigt, dass die
Schließzunge im Gurtschloss
eingerastet ist. Vergewissern Sie
sich, dass das das Gurtband nicht
verdreht ist. 2. Schließzunge (B) in das
Gurtschloss (B') stecken bis ein
Klickgeräusch anzeigt, dass die
Schließzunge im Gurtschloss
eingerastet ist. Vergewissern Sie
sich, dass das das Gurtband nicht
verdreht ist.
Verwenden Sie beim Anlegen des
hinteren mittleren Sicherheitsgurts
das Gurtschloss mit der Beschriftung"CENTER".
OAE036068L
OAE036027ODH033057

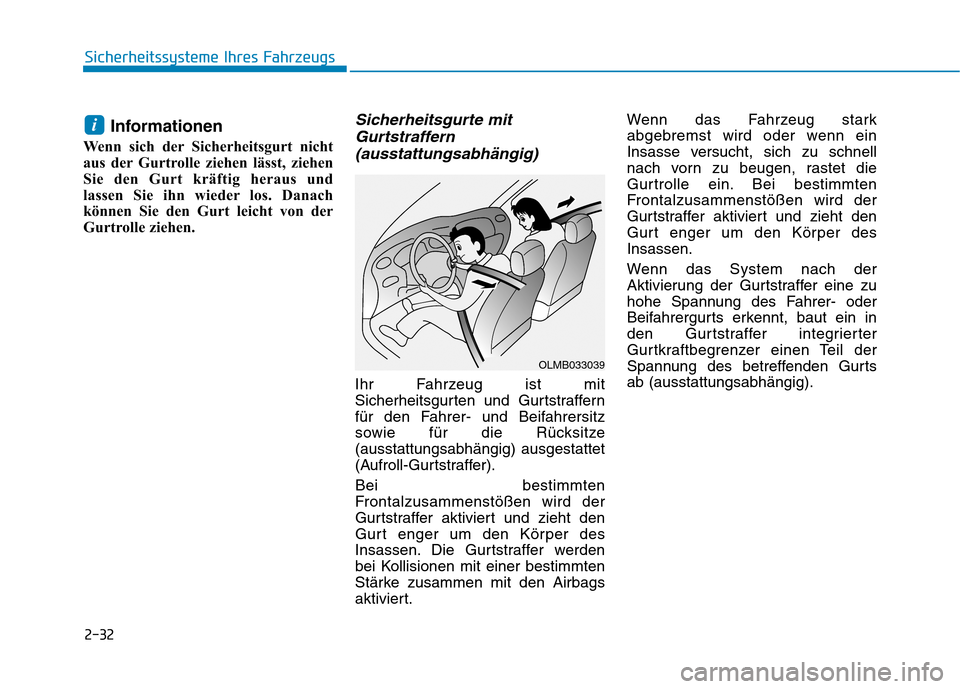

2-32
Sicherheitssysteme Ihres Fahrzeugs
Informationen
Wenn sich der Sicherheitsgurt nicht
aus der Gurtrolle ziehen lässt, ziehen
Sie den Gurt kräftig heraus und
lassen Sie ihn wieder los. Danach
können Sie den Gurt leicht von der
Gurtrolle ziehen.Sicherheitsgurte mit Gurtstraffern
(ausstattungsabhängig)
Ihr Fahrzeug ist mit
Sicherheitsgurten und Gurtstraffern
für den Fahrer- und Beifahrersitz
sowie für die Rücksitze(ausstattungsabhängig) ausgestattet
(Aufroll-Gurtstraffer). Bei bestimmten
Frontalzusammenstößen wird der
Gurtstraffer aktiviert und zieht den
Gurt enger um den Körper des
Insassen. Die Gurtstraffer werden
bei Kollisionen mit einer bestimmten
Stärke zusammen mit den Airbags
aktiviert. Wenn das Fahrzeug stark
abgebremst wird oder wenn ein
Insasse versucht, sich zu schnell
nach vorn zu beugen, rastet die
Gurtrolle ein. Bei bestimmten
Frontalzusammenstößen wird der
Gurtstraffer aktiviert und zieht den
Gurt enger um den Körper desInsassen.
Wenn das System nach der
Aktivierung der Gurtstraffer eine zu
hohe Spannung des Fahrer- oder
Beifahrergurts erkennt, baut ein in
den Gurtstraffer integrierter
Gurtkraftbegrenzer einen Teil der
Spannung des betreffenden Gurtsab (ausstattungsabhängig).
i
OLMB033039

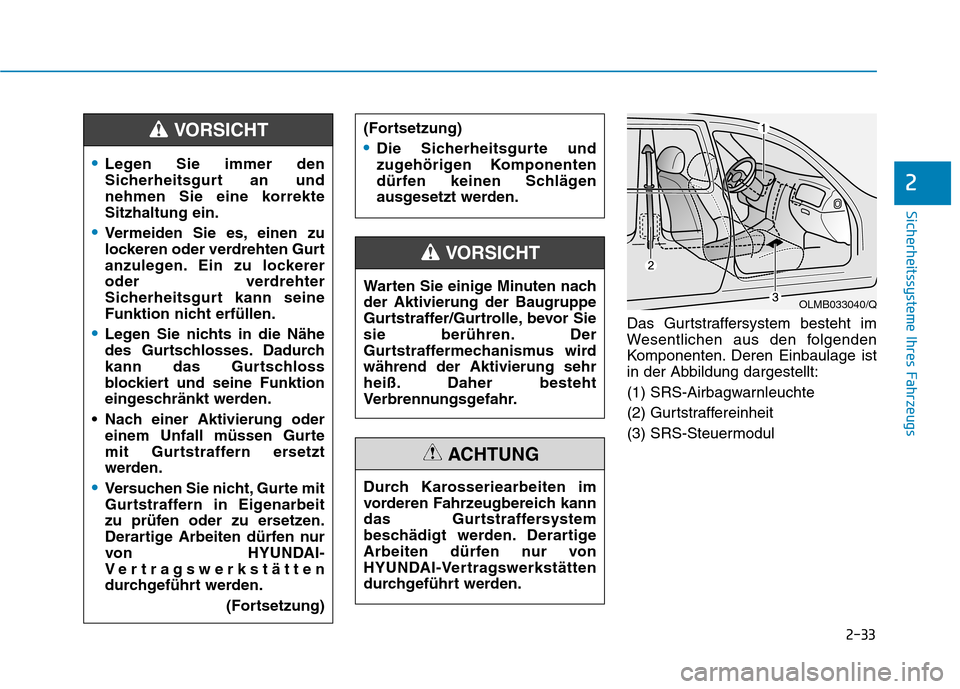

2-33
Sicherheitssysteme Ihres Fahrzeugs
2
Das Gurtstraffersystem besteht im
Wesentlichen aus den folgenden
Komponenten. Deren Einbaulage ist
in der Abbildung dargestellt:
(1) SRS-Airbagwarnleuchte
(2) Gurtstraffereinheit
(3) SRS-Steuermodul
OLMB033040/Q
Legen Sie immer den
Sicherheitsgurt an und
nehmen Sie eine korrekteSitzhaltung ein.
Vermeiden Sie es, einen zu
lockeren oder verdrehten Gurt
anzulegen. Ein zu lockerer
oder verdrehter
Sicherheitsgurt kann seine
Funktion nicht erfüllen.
Legen Sie nichts in die Nähe
des Gurtschlosses. Dadurch
kann das Gurtschloss
blockiert und seine Funktion
eingeschränkt werden.
Nach einer Aktivierung oder einem Unfall müssen Gurte
mit Gurtstraffern ersetzt
werden.
Versuchen Sie nicht, Gurte mit
Gurtstraffern in Eigenarbeit
zu prüfen oder zu ersetzen.
Derartige Arbeiten dürfen nur
von HYUNDAI-
Vertragswerkstätten
durchgeführt werden.
(Fortsetzung)
VORSICHT
Warten Sie einige Minuten nach der Aktivierung der Baugruppe
Gurtstraffer/Gurtrolle, bevor Sie
sie berühren. Der
Gurtstraffermechanismus wirdwährend der Aktivierung sehr
heiß. Daher besteht
Verbrennungsgefahr.
(Fortsetzung)
Die Sicherheitsgurte und
zugehörigen Komponenten
dürfen keinen Schlägen
ausgesetzt werden.
VORSICHT
Durch Karosseriearbeiten im
vorderen Fahrzeugbereich kann
das Gurtstraffersystem
beschädigt werden. Derartige
Arbeiten dürfen nur von
HYUNDAI-Vertragswerkstätten
durchgeführt werden.
ACHTUNG

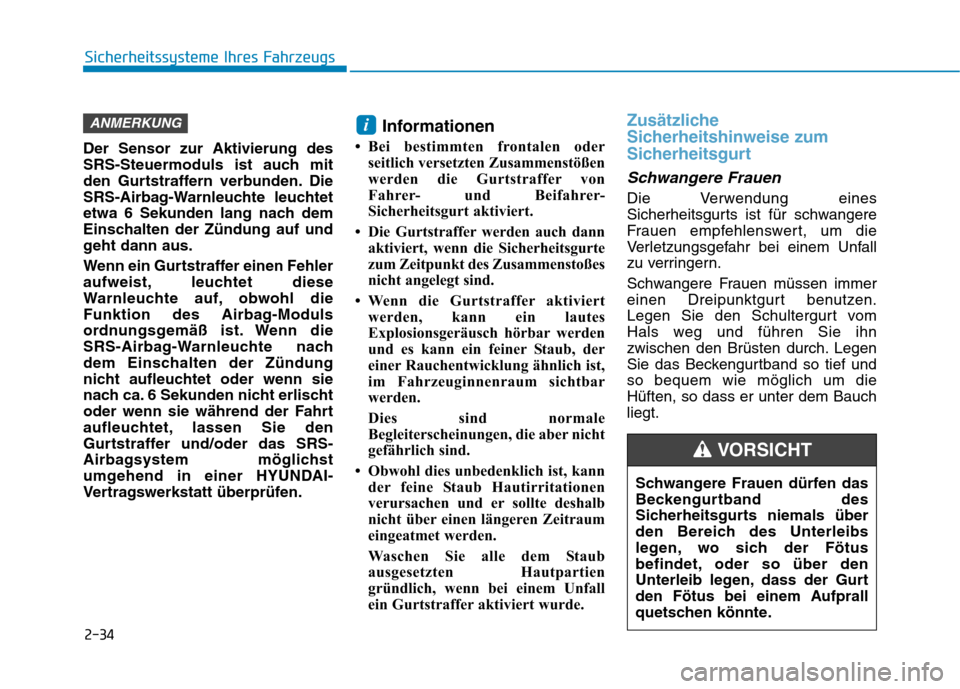

2-34
Sicherheitssysteme Ihres Fahrzeugs
Der Sensor zur Aktivierung des
SRS-Steuermoduls ist auch mit
den Gurtstraffern verbunden. Die
SRS-Airbag-Warnleuchte leuchtet
etwa 6 Sekunden lang nach dem
Einschalten der Zündung auf und
geht dann aus.
Wenn ein Gurtstraffer einen Fehler
aufweist, leuchtet diese
Warnleuchte auf, obwohl die
Funktion des Airbag-Moduls
ordnungsgemäß ist. Wenn die
SRS-Airbag-Warnleuchte nach
dem Einschalten der Zündung
nicht aufleuchtet oder wenn sie
nach ca. 6 Sekunden nicht erlischt
oder wenn sie während der Fahrt
aufleuchtet, lassen Sie den
Gurtstraffer und/oder das SRS-
Airbagsystem möglichst
umgehend in einer HYUNDAI-
Vertragswerkstatt überprüfen.Informationen
 Bei bestimmten frontalen oder seitlich versetzten Zusammenstößen
werden die Gurtstraffer von
Fahrer- und Beifahrer-
Sicherheitsgurt aktiviert.
 Die Gurtstraffer werden auch dann aktiviert, wenn die Sicherheitsgurte
zum Zeitpunkt des Zusammenstoßes
nicht angelegt sind.
 Wenn die Gurtstraffer aktiviert werden, kann ein lautes
Explosionsgeräusch hörbar werden
und es kann ein feiner Staub, der
einer Rauchentwicklung ähnlich ist,
im Fahrzeuginnenraum sichtbar
werden.
Dies sind normale
Begleiterscheinungen, die aber nicht
gefährlich sind.
 Obwohl dies unbedenklich ist, kann der feine Staub Hautirritationen
verursachen und er sollte deshalb
nicht über einen längeren Zeitraum
eingeatmet werden.
Waschen Sie alle dem Staub
ausgesetzten Hautpartien
gründlich, wenn bei einem Unfall
ein Gurtstraffer aktiviert wurde.
Zusätzliche
Sicherheitshinweise zum
Sicherheitsgurt
Schwangere Frauen
Die Verwendung eines
Sicherheitsgurts ist für schwangere
Frauen empfehlenswert, um die
Verletzungsgefahr bei einem Unfall
zu verringern.
Schwangere Frauen müssen immer
einen Dreipunktgurt benutzen.
Legen Sie den Schultergurt vom
Hals weg und führen Sie ihn
zwischen den Brüsten durch. Legen
Sie das Beckengurtband so tief undso bequem wie möglich um dieHüften, so dass er unter dem Bauchliegt.
iANMERKUNG
Schwangere Frauen dürfen das
Beckengurtband des
Sicherheitsgurts niemals über
den Bereich des Unterleibs
legen, wo sich der Fötus
befindet, oder so über den
Unterleib legen, dass der Gurt
den Fötus bei einem Aufprall
quetschen könnte.
VORSICHT
