Hyundai Ioniq Hybrid 2017 Kezelési útmutató (in Hungarian)

7-83
7


Karbantartás
A kárpit és a belső borítások
tisztítása M űanyagok (vinil) Egy puha kefével va gy porszívóval távo-
lítsa el a port és a laza szennye-
z ő déseket a m űanyag (vinil) felületekr ől.
A m űanyag (vinil) felületeket m űanyagok
tisztítására szolgáló tisztítószerrel tisz-
títsa meg.
Szövetanyagok Egy puha kefével va gy porszívóval távo-
lítsa el a port és a laza szennyez ődése-
ket a szövetanyagok felületér ől. A tisz-
títást kárpithoz és sz őnyegekhez ajánlott
semleges hatású, enyhén szappanos
oldattal végezze. A friss foltokat azonnal
távolítsa el szövet-folttisztítóval. Ha a
friss foltok tisztításá ra nem fordít azon-
nal gondot, akkor a szövetanyag kifakul-
hat, színei elváltozhatnak. Ha az anya-
gokkal nem bánik szakszer űen, akkor
ezek t űzállósága csökkenhet.

FIGYELEM
Ha nem a javasolt tisztítószereket
használja, akkor az kihathat a szö-
vet megjelenésére, és csökkenhet a
tű zállósági tulajdonsága.
A biztonsági öv tisztítása A heveder tisztításához bármilyen sem-
leges hatású, enyhén szappanos oldatot
használhat, amelyeket kárpit és sz őnyeg
tisztítására ajánlanak. Kövesse a mo-
sószerhez mellékelt használati utasítást.
A hevederhez ne használjon fehérít ő
vagy textilfestéket, mivel ezek gyengítik
a biztonsági öv anyagát.
Utastér ablakok bels ő tisztítása Ha az ablakok bels ő felülete behomályo-
sodik, mivel olajos, zsíros vagy viaszos
réteg rakódott le, tisztítsa meg ablak-
tisztító szerrel. Kövesse az ablaktisztító
szerhez mellékelt használati utasítást.

FIGYELEM
A hátsó ablak bels ő felületét ne
kaparja vagy karcolja meg. Ezzel
elszakíthatja a hátsó ablak f űtő szá-
lait.

7-84 Karbantartás


A károsanyag-kibocsátást szabályozó
rendszerre a Garancia- és szervizfü-
zetben található garanciális feltételek vo-
natkoznak. Olvassa el alaposan a gép-
kocsiban található Kezelési kézikönyv-
ben, valamint a Garanciális feltételek és
tájékoztató füzetben található erre vo-
natkozó részeket.
Az Ön gépkocsija károsanyag kibocsátást
szabályozó rendszerrel szerelt, hogy
megfeleljen az összes jelenlegi környe-
zetvédelmi el őírásnak. A gépkocsiban
három károsanyag-kibocsátás szabályo-
zási rendszer található, amelyek a kö-
vetkez ők:

(1) Kartergáz elvezet ő rendszer
(2) Benzing őz elvezet ő rendszer
(3) Kipufogógáz károsanyag-kibocsátást szabályozó rendszer

Annak érdekében, hogy a károsanyag-
kibocsátást szabályozó rendszerek meg-
felel ően m űködjenek, gépkocsijának el-
len őrzését és karbantartását egy hiva-
talos HYUNDAI márkaszervizben, a kar-
bantartási ütemtervnek megfelel ően vé-
geztesse el.

FIGYELEM
Elektronikus menetstabilizáló rend-
szerrel (Electronic Stability Control
- ESC) szerelt gépkocsiknál végzett
felülvizsgálatok és karbantartási
munkák
• Ha a gépkocsit fékpadon ellen őr-
zik, akkor a gyújtáskimaradások
elkerülése érdekében az ESC kap-
csoló megnyomásával ki kell kap-
csolni az ESC rendszert (az ESC
OFF visszajelz ő lámpa világít).
• A fékpadi mérések befejezése
után az ESC kapcsoló ismételt
megnyomásával kapcsolja vissza
az ESC rendszert. 1. Kartergáz elvezet
ő rendszer
A kartergáz elvezet ő rendszer feladata,
hogy meggátolja a motor forgattyúshá-
zából kiáramló gázok általi környezet-
szennyezést. A rendszer a leveg őellátó
csövön keresztül friss, sz űrt leveg őt
juttat a forgattyúsházba. A forgattyús-
házon belül a friss leveg ő keveredik a
kartergázzal, és ezután a PCV szelepen
keresztül a motor szívókörébe kerül.
2. Benzing őz elvezet ő rendszer A benzing őz elvezetést szabályozó rend-
szer feladata, hogy megakadályozza a
benzing őz kijutását a szabad leveg őbe.

KÁROSANYAG-KIBOCS
ÁTÁST SZAB
ÁLYOZ
Ó RENDSZER

7-85
7


Karbantartás
Aktívszén-szűrő tartály A benzintartályban keletkez ő benzing őz
az aktívszén-sz űrő tartályba kerül,
amely elnyeli és tárolja azt. A tartályban
elnyelt benzing őz járó motornál a szel-
l ő ztet ő szelepen keresztül a motorba
kerül.
Benzing őz szell őztetést
szabályozó mágnesszelep
(PCSV) A benzing őz szell őztetést szabályozó
mágnesszelepet a motor vezérl őegy-
sége (ECM) m űködteti. Amikor a motor
h űtő folyadék h őmérséklete alacsony, és
a motor alapjáraton jár, a PCSV mág-
nesszelep zárva van, így a benzing őz
nem juthat be a motorba. A motor felme-
legedése után a gépkocsi normál hala-
dása közben a PCSV mágnesszelep
kinyit, és a benzing őz beáramlik a mo-
torba.
3. Kipufogógáz károsanyag-
kibocsátást szabályozó
rendszer A kipufogógáz károsanyag-kibocsátást
szabályozó rendszer egy olyan, igen
hatékony berendezés, amely szabályoz-
za a kipufogógáz károsanyag-tartalmát,
miközben fenntartja a motor jó teljesít-
ményét.
Ha a motor leáll, vagy nem akar bein-
dulni, a hosszan tartó indítási kísérlet
meghibásodást okozhat a károsanyag-
kibocsátást szabályozó rendszerben.

Kipufogógázzal (szén-monoxid)
kapcsolatos el ővigyázatossági
intézkedések • A kipufogógáz egyéb összetev ők mel-
lett szén-monoxidot tartalmaz. Ha bár-
mikor az a gyanú merül fel, hogy kipu-
fogógáz kerül a gépkocsi utasterébe,
csak teljesen lehúzott ablakokkal ha-
ladjon tovább. Azonnal ellen őriztesse
és javíttassa meg a gépkocsit.

VIGYÁZAT
A motor kipufogógázai szén-mo-
noxidot (CO) tartalmaznak. Mivel a
szén-monoxid színtelen és szagta-
lan gáz, ezért nagyon veszélyes, és
belélegezve halált okozhat. Köves-
se a jelen oldalon található utasítá-
sokat a szén-monoxid mérgezés el-
kerülése érdekében.

7-86 Karbantartás


• Ne járassa a motort korlátozott szellő-
zés ű vagy zárt helyen (pl. garázsban)
a ki- és beálláshoz szükségesnél
hosszabb ideig.
• Ha a gépkocsival nyitott helyen hosz- szabb id őre áll meg járó motorral, kap-
csolja be a szell őző rendszert, hogy
friss leveg ő áramoljon az utastérbe.
• Járó motornál soha ne tartózkodjon a gépkocsiban hosszabb ideig.
• Ha a motor leáll, vagy nem akar be- indulni, a hosszan tartó indítási kísér-
let meghibásodást okozhat a káros-
anyag-kibocsátást szabályozó rend-
szerben.
A katalizátorral kapcsolatos
üzemeltetési óvintézkedések
(egyes változatoknál)
VIGYÁZAT
Járó motornál vagy közvetlenül a
motor leállítása után a kipufogó-
rendszer és a katalizátor rendkívül
forró. A SÚLYOS VAGY HALÁLOS
sérülések elkerülése érdekében:
• Gépkocsijával ne parkoljon, ne
haladjon el, illetve ne járassa a
gépkocsi motorját éghet ő anya-
gok (f ű, növényzet, papír, faleve-
lek stb.) felett vagy közelében. A
forró kipufogórendszer képes
meggyújtani a gépkocsi alatt lév ő
éghet ő anyagokat.
• Ne közelítse meg a kipufogó-
rendszert és a katalizátort, mert
égési sérüléseket szenvedhet.
• Továbbá ne távolítsa el a kipufo-
górendszer körüli h ővéd ő lemezt,
ne szereljen fel burkolóelemeket a
gépkocsi aljára, illetve a korrózió
elleni védelem céljával ne vigyen
fel bevonatot a gépkocsira. Ez
bizonyos körülmények között t űz-
veszélyt okozhat.
Gépkocsiját katalizátorral szerelték,
amely a károsanyag-kibocsátást szabá-
lyozó rendszer része.
A katalizátor és a gépkocsi károso-
dásának elkerülése érdekében tartsa be
a követez ő óvintézkedéseket:

FIGYELEM
• Benzinmotoros gépkocsijához ki-
zárólag ÓLOMMENTES benzint
használjon.
• Ne használja tovább gépkocsiját,
ha motorhibának, gyújtáskimara-
dásnak vagy teljesítménycsökke-
nésnek bármilyen jele mutatkozik.
• Ne használja a motort a tervezet-
tő l eltér ő célra. Nem rendeltetés-
szer ű használatnak min ősül pél-
dául a kikapcsolt hibrid rendszer-
rel gurulás és a meredek lejt őn
sebességfokozatban történ ő ha-
ladás kikapcsolt hibrid rendszer-
rel.
• Ne járassa a motort nagy fordu-
latszámmal hosszú ideig (5 percig
vagy annál tovább).
(folytatás)

7-87
7


Karbantartás
(folytatás)
• Ne módosítsa vagy bontsa meg a
gépkocsi károsanyag-kibocsátá-
sát szabályozó rendszer egyik
alkatrészét sem. Az összes ellen-
ő rzést és beállítást kizárólag hiva-
talos HYUNDAI márkaszervizben
lehet elvégeztetni.
• Kerülje a rendkívül alacsony üzem-
anyagszinttel való közlekedést.
Ha kifogy az üzemanyag, az a mo-
torban gyújtáskimaradást okoz-
hat, ami a katalizátor károsodását
eredményezheti.

7-88 Karbantartás

8

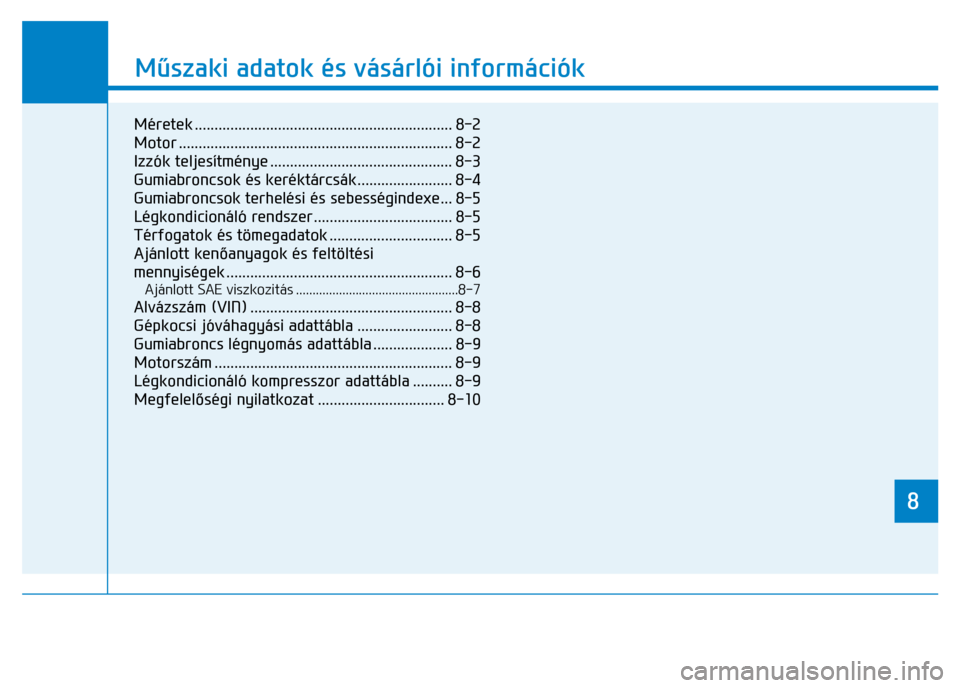

Műszaki adatok és vásárlói információk




Méretek ................................................................. 8-2
Motor ..................................................................... 8-2
Izzók teljesítménye .............................................. 8-3
Gumiabroncsok és keréktárcsák ........................ 8-4
Gumiabroncsok terhelési és sebességindexe... 8-5
Légkondicionáló rendszer ................................... 8-5
Térfogatok és tömegadatok ............................... 8-5
Ajánlott ken őanyagok és feltöltési
mennyiségek ......................................................... 8-6 Ajánlott SAE visz kozitás .................................................8-7 Alvázszám (VIN) ................................................... 8-8
Gépkocsi jóváhagyási adattábla ........................ 8-8
Gumiabroncs légnyomás adattábla .................... 8-9
Motorszám ............................................................ 8-9
Légkondicionáló kompresszor adattábla .......... 8-9
Megfelelőségi nyilatkozat ................................ 8-10

8-2 Műszaki adatok és vásárlói információk





Tétel

mm

Teljes hosszúság

4470
Teljes szélesség

1820
Teljes magasság 1450
195/65 R15 1563
Els
ő nyomtáv
225/45 R17 1549
195/65 R15 1577
Hátsó nyomtáv 225/45 R17 1563 Tengelytáv

2700




Tétel Lökettérfogat cm³ Furat x löket mm Gyújtási sorrend Hengerek száma
Kappa 1.6 GDI 1580 72 X 97 1-3-4-2 Négyhengeres, soros
MÉRETEK
MOTOR

8-3
8


Műszaki adatok és vásárlói információk



Világítás izzó Izzó típusa Teljesítmény (W)
Tompított H7LL 60
Fényszóró
Távolsági 9005HL+ 55 Helyzetjelző lámpa W5W 5
A típus
Irányjelző lámpa PY21W 21
Fényszóró Tompított/távolsági D8S 25 Helyzetjelz ő lámpa LED LED
B típus
Irányjelző lámpa PY21W 21 Nappali menetjelz ő fény (DRL) LED LED
Küls ő tükör LED LED
Els ő
Oldalsó irányjelz ő lámpa
Gépkocsi oldala W5W 5
Hátsó helyzetjelző/féklámpa P21/W 21 Irányjelz ő lámpa PY21/5W 21/5 Hátsó helyzetjelz ő lámpa W5W 5
A típus
Tolatólámpa W16W 16
Hátsó helyzetjelző/féklámpa LED LED Irányjelz ő lámpa PY21W 21 Hátsó helyzetjelz ő lámpa LED LED
B típus
Tolatólámpa W16W 16 Ködfényszóró LED LED Felülre szerelt harmadik féklámpa LED LED
Hátsó
Rendszámtábla-világítás W5W 5
A típus W10W 10
Térképolvasó lámpa B típus LED LED
A típus FESTOON 8
Utastér-világítás lámpatest B típus LED LED Piperetükör-világítás FESTOON 5
Utastér
Csomagtér-világítás lámpatest FESTOON 5 IZZÓK TELJESÍTMÉNYE

8-4 Műszaki adatok és vásárlói információk





Légnyomás (bar)
Normál terhelés *
1 Maximális terhelés
Tétel

Gumiabroncs
méretek

Keréktárcsa méretek

Els ő

Hátsó

Első

Hátsó

Kerékanya meghúzási
nyomaték (Nm)
195/65 R15 6,0J X 15
Teljes méret
ű
gumiabroncs 225/45 R17 7,0J X 17 2,5 2,5 2,5 2,5 Szükségpótkerék
(egyes változatoknál) T125/80 D15 4.0T X 15
4,2 4,2 4,2 4,2 107~127
*1 : Normál terhelés: 3 személyig
MEGJEGYZÉS • 0,2 bar értékkel növelhet ő az el őírás szerinti standard légnyomás, ha hamarosan hidegebb id őjárás várható. Minden 7
°C-os h őmérsékletcsökkenés esetén a gumiabroncsok nyomáscsökkenése általában 0,07 bar. Különösen nagy
h őmérsékletingadozások esetén szükség szerint ismét ellen őrizze a gumiabroncsok légnyomását a megfelel ő szinten
tartáshoz.
• A légnyomás általában csökken, ha a tengerszint felett magasan fekv ő területre halad fe l. Ezért, ha jelentősebb
tengerszint feletti magasságú területre tervez utazást, indulás el őtt ellen őrizze a gumiabroncsok légnyomását. Szük-
ség esetén fújja fel a megfelel ő értékre: magasság szerinti légnyomás-módosítás: +0,1 bar/1 km.

FIGYELEM

A gumiabroncsok cseréjekor a gumiabroncsokat a gépkocsira eredetileg szerelt méret űre kell cserélni.
Eltér ő méret ű gumiabroncsok használata az érintett alkatré szek sérülését okozhatja, illetve rendellenes m űködést
eredményezhet.
GUMIABRONCSOK ÉS KERÉKTÁRCSÁK
