6-40

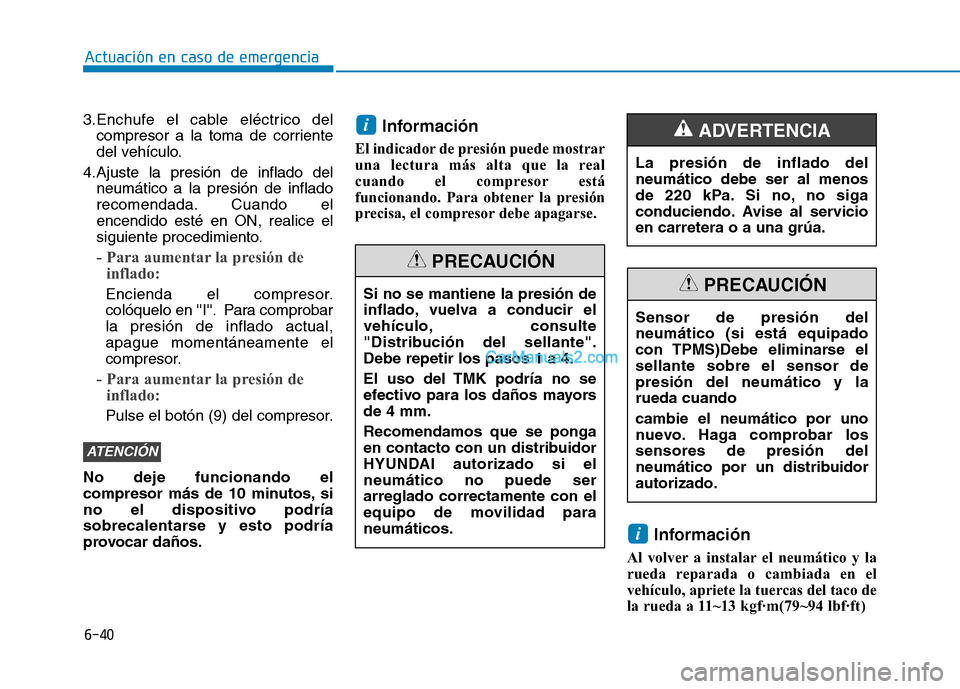

3.Enchufe el cable eléctrico del
compresor a la toma de corriente
del vehículo.
4.Ajuste la presión de inflado del neumático a la presión de inflado
recomendada. Cuando elencendido esté en ON, realice el
siguiente procedimiento.
- Para aumentar la presión deinflado:
Encienda el compresor.
colóquelo en ''I''. Para comprobarla presión de inflado actual,apague momentáneamente el
compresor.
- Para aumentar la presión deinflado:
Pulse el botón (9) del compresor.
No deje funcionando el
compresor más de 10 minutos, si
no el dispositivo podría
sobrecalentarse y esto podría
provocar daños. Información
El indicador de presión puede mostrar
una lectura más alta que la real
cuando el compresor está
funcionando. Para obtener la presión
precisa, el compresor debe apagarse.
Información
Al volver a instalar el neumático y la
rueda reparada o cambiada en el
vehículo, apriete la tuercas del taco de
la rueda a 11~13 k gf

6-41
Actuación en caso de emergencia
6

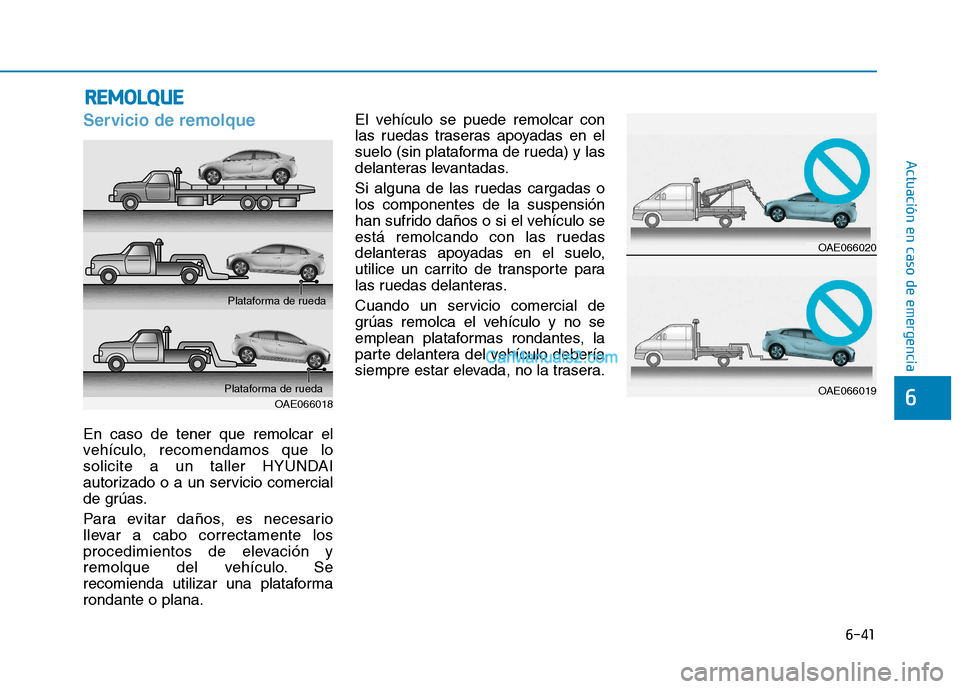

Servicio de remolque
En caso de tener que remolcar el
vehículo, recomendamos que lo
solicite a un taller HYUNDAI
autorizado o a un servicio comercial
de grúas.
Para evitar daños, es necesario
llevar a cabo correctamente los
procedimientos de elevación y
remolque del vehículo. Se
recomienda utilizar una plataformarondante o plana.El vehículo se puede remolcar con
las ruedas traseras apoyadas en el
suelo (sin plataforma de rueda) y las
delanteras levantadas.
Si alguna de las ruedas cargadas o los componentes de la suspensión
han sufrido daños o si el vehículo se
está remolcando con las ruedas
delanteras apoyadas en el suelo,
utilice un carrito de transporte para
las ruedas delanteras.
Cuando un servicio comercial de
grúas remolca el vehículo y no se
emplean plataformas rondantes, la
parte delantera del vehículo debería
siempre estar elevada, no la trasera.
RR
EEMM OOLLQQ UUEE
OAE066018
Plataforma de rueda Plataforma de rueda
OAE066020
OAE066019

6-42
Actuación en caso de emergencia
Cuando remolca su vehículo en caso
de emergencia sin plataforma de
ruedas:
1.Coloque el interruptor deencendido en la posición ACC.
2.Coloque la palanca de cambio de la transmisión en N (punto
muerto).
3.Suelte el freno de estacionamiento.Gancho de remolque extraíble
1.Abra el portón trasero, y extraiga elgancho de remolque de la caja de
herramientas.
No remolque el vehículo con las ruedas delanteras en el
suelo, ya que podría causardaños en el vehículo.
No remolque con un remolcador de eslingas.Utilice un equipamiento de
elevación de ruedas o una
plataforma plana.
PRECAUCIÓN
En caso de no colocar la palanca de cambio en N (punto
muerto) podría causar dañosinternos a la transmisión.
PRECAUCIÓNOAE066021

6-43
Actuación en caso de emergencia
6

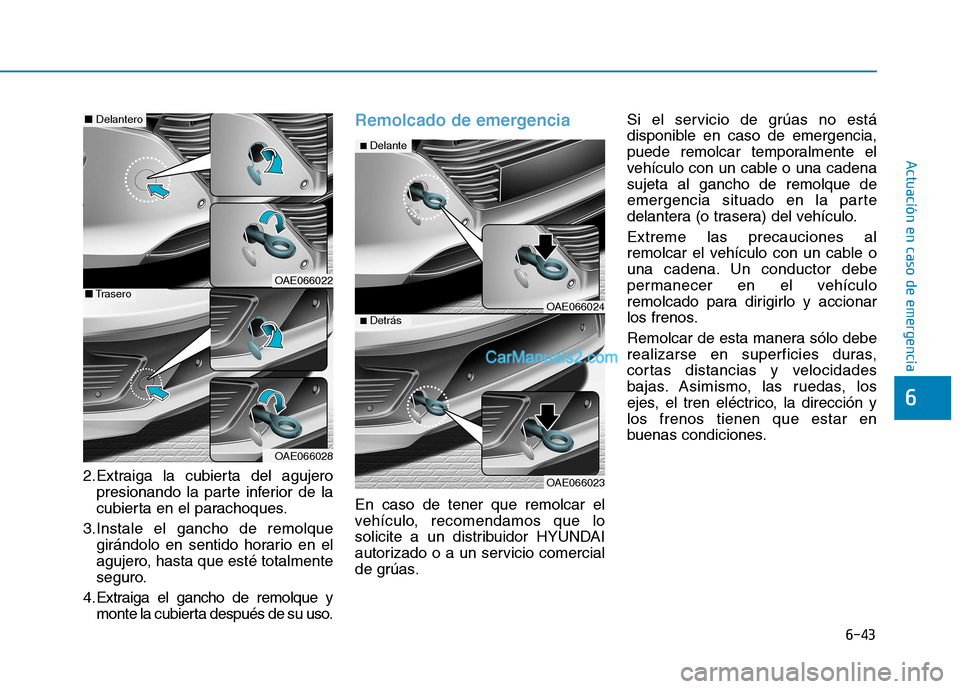

2.Extraiga la cubierta del agujeropresionando la parte inferior de la
cubierta en el parachoques.
3.Instale el gancho de remolque girándolo en sentido horario en el
agujero, hasta que esté totalmente
seguro.
4.Extraiga el gancho de remolque y monte la cubierta después de su uso.
Remolcado de emergencia
En caso de tener que remolcar el
vehículo, recomendamos que lo
solicite a un distribuidor HYUNDAI
autorizado o a un servicio comercial
de grúas. Si el servicio de grúas no está
disponible en caso de emergencia,
puede remolcar temporalmente el
vehículo con un cable o una cadenasujeta al gancho de remolque de
emergencia situado en la parte
delantera (o trasera) del vehículo. Extreme las precauciones al
remolcar el vehículo con un cable o
una cadena. Un conductor debe
permanecer en el vehículo
remolcado para dirigirlo y accionar
los frenos.
Remolcar de esta manera sólo debe
realizarse en superficies duras,
cortas distancias y velocidades
bajas. Asimismo, las ruedas, los
ejes, el tren eléctrico, la dirección ylos frenos tienen que estar en
buenas condiciones.
OAE066022
OAE066028
■
Delantero
■TraseroOAE066024
OAE066023
■Delante
■Detrás

6-44
Actuación en caso de emergencia

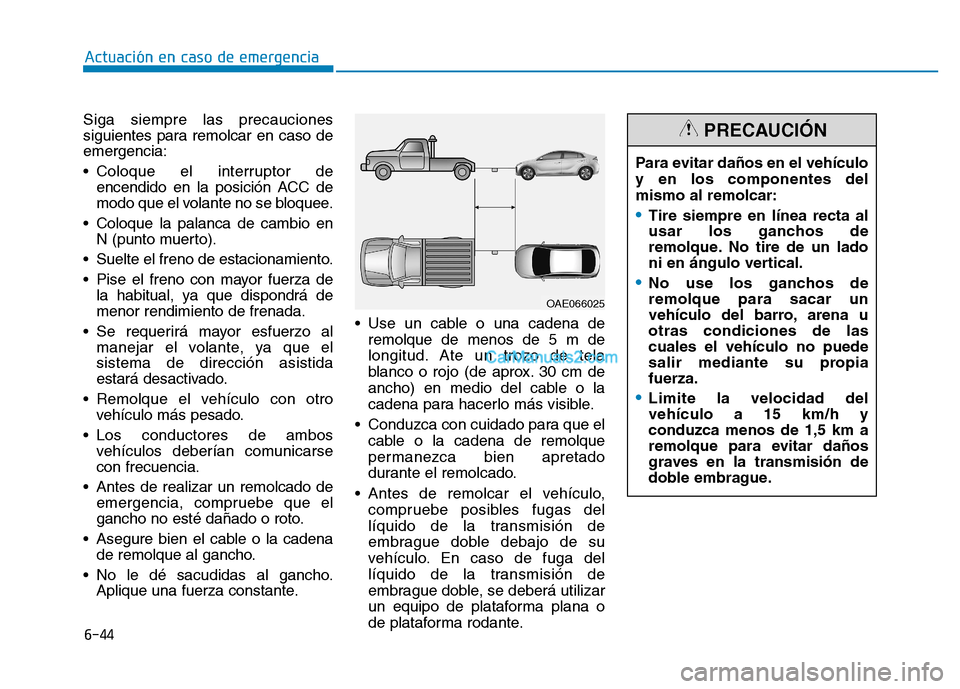

Siga siempre las precauciones
siguientes para remolcar en caso deemergencia:
Coloque el interruptor deencendido en la posición ACC de
modo que el volante no se bloquee.
Coloque la palanca de cambio en N (punto muerto).
Suelte el freno de estacionamiento.
Pise el freno con mayor fuerza de la habitual, ya que dispondrá de menor rendimiento de frenada.
Se requerirá mayor esfuerzo al manejar el volante, ya que elsistema de dirección asistida
estará desactivado.
Remolque el vehículo con otro vehículo más pesado.
Los conductores de ambos vehículos deberían comunicarsecon frecuencia.
Antes de realizar un remolcado de emergencia, compruebe que el
gancho no esté dañado o roto.
Asegure bien el cable o la cadena de remolque al gancho.
No le dé sacudidas al gancho. Aplique una fuerza constante. Use un cable o una cadena de
remolque de menos de 5 m de
longitud. Ate un trozo de tela
blanco o rojo (de aprox. 30 cm de
ancho) en medio del cable o la
cadena para hacerlo más visible.
Conduzca con cuidado para que el cable o la cadena de remolque
permanezca bien apretado
durante el remolcado.
Antes de remolcar el vehículo, compruebe posibles fugas del
líquido de la transmisión de
embrague doble debajo de su
vehículo. En caso de fuga del
líquido de la transmisión de
embrague doble, se deberá utilizar
un equipo de plataforma plana o
de plataforma rodante.
OAE066025 Para evitar daños en el vehículo y en los componentes delmismo al remolcar:
Tire siempre en línea recta al
usar los ganchos de
remolque. No tire de un lado
ni en ángulo vertical.
No use los ganchos de remolque para sacar un
vehículo del barro, arena uotras condiciones de lascuales el vehículo no puede
salir mediante su propiafuerza.
Limite la velocidad del vehículo a 15 km/h yconduzca menos de 1,5 km a
remolque para evitar daños
graves en la transmisión de
doble embrague.
PRECAUCIÓN

7
Mantenimiento
7
Maintenance

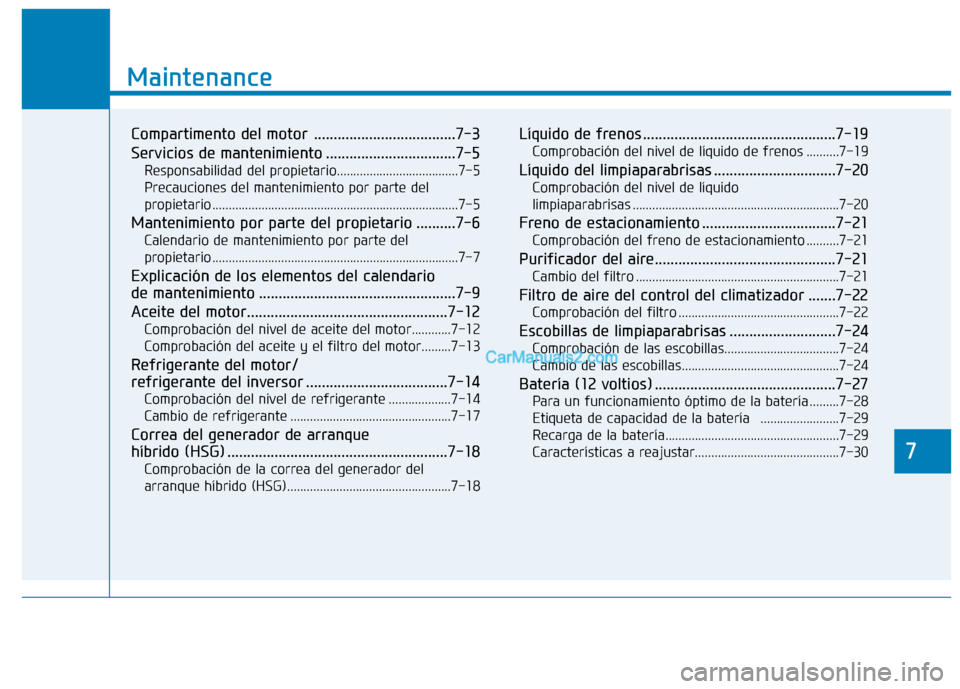

Compartimento del motor ....................................7-3
Servicios de mantenimiento .................................7-5Responsabilidad del propietario.....................................7-5
Precauciones del mantenimiento por parte del
propietario ...........................................................................7-5
Mantenimiento por parte del propietario ..........7-6 Calendario de mantenimiento por parte del
propietario ...........................................................................7-7
Explicación de los elementos del calendario
de mantenimiento ..................................................7-9
Aceite del motor...................................................7-12 Comprobación del nivel de aceite del motor............7-12
Comprobación del aceite y el filtro del motor.........7-13
Refrigerante del motor/
refrigerante del inversor ....................................7-14 Comprobación del nivel de refrigerante ...................7-14
Cambio de refrigerante .................................................7-17
Correa del generador de arranque
híbrido (HSG) ........................................................7-18 Comprobación de la correa del generador del
arranque híbrido (HSG)..................................................7-18 Líquido de frenos .................................................7-19
Comprobación del nivel de líquido de frenos ..........7-19
Líquido del limpiaparabrisas ...............................7-20 Comprobación del nivel de líquido
limpiaparabrisas ...............................................................7-20
Freno de estacionamiento ..................................7-21 Comprobación del freno de estacionamiento ..........7-21
Purificador del aire..............................................7-21 Cambio del filtro ..............................................................7-21
Filtro de aire del control del climatizador .......7-22 Comprobación del filtro .................................................7-22
Escobillas de limpiaparabrisas ...........................7-24 Comprobación de las escobillas...................................7-24
Cambio de las escobillas................................................7-24
Batería (12 voltios) ..............................................7-27 Para un funcionamiento óptimo de la batería .........7-28
Etiqueta de capacidad de la batería ........................7-29
Recarga de la batería.....................................................7-29
Características a reajustar............................................7-30
7

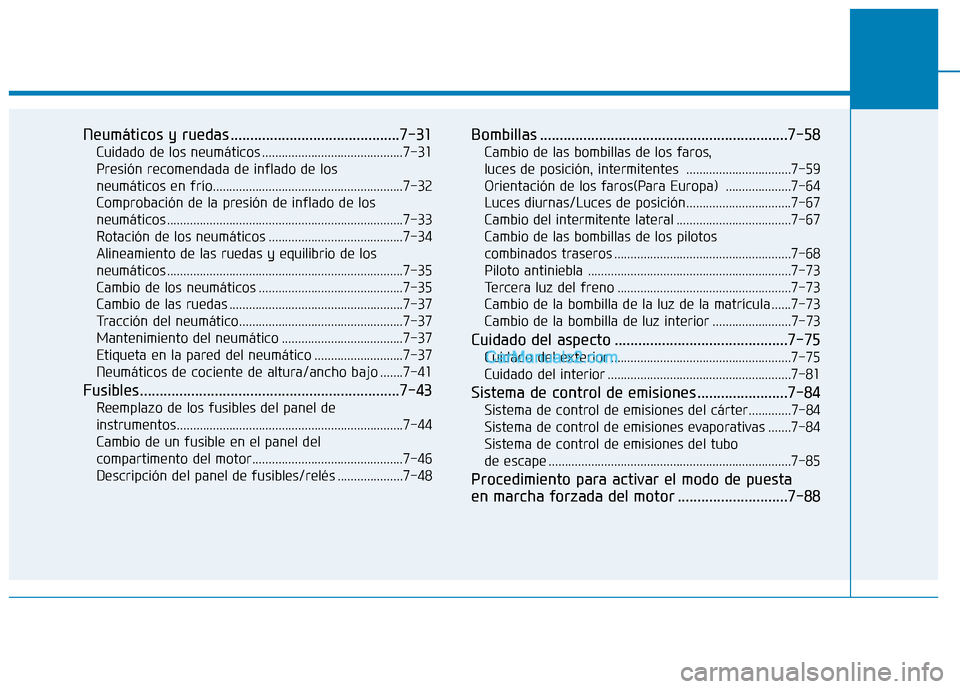

Neumáticos y ruedas ...........................................7-31Cuidado de los neumáticos ...........................................7-31
Presión recomendada de inflado de los
neumáticos en frío..........................................................7-32
Comprobación de la presión de inflado de los
neumáticos ........................................................................7-33 Rotación de los neumáticos .........................................7-34
Alineamiento de las ruedas y equilibrio de los
neumáticos ........................................................................7-35 Cambio de los neumáticos ............................................7-35
Cambio de las ruedas .....................................................7-37
Tracción del neumático..................................................7-37
Mantenimiento del neumático .....................................7-37
Etiqueta en la pared del neumático ...........................7-37
Neumáticos de cociente de altura/ancho bajo .......7-41
Fusibles..................................................................7-43 Reemplazo de los fusibles del panel de
instrumentos.....................................................................7-44
Cambio de un fusible en el panel del
compartimento del motor..............................................7-46Descripción del panel de fusibles/relés ....................7-48 Bombillas ...............................................................7-58
Cambio de las bombillas de los faros,
luces de posición, intermitentes ................................7-59Orientación de los faros(Para Europa) ....................7-64
Luces diurnas/Luces de posición................................7-67
Cambio del intermitente lateral ...................................7-67
Cambio de las bombillas de los pilotos
combinados traseros ......................................................7-68 Piloto antiniebla ..............................................................7-73
Tercera luz del freno .....................................................7-73
Cambio de la bombilla de la luz de la matrícula ......7-73
Cambio de la bombilla de luz interior ........................7-73
Cuidado del aspecto ............................................7-75 Cuidado del exterior .......................................................7-75
Cuidado del interior ........................................................7-81
Sistema de control de emisiones .......................7-84 Sistema de control de emisiones del cárter.............7-84
Sistema de control de emisiones evaporativas .......7-84
Sistema de control de emisiones del tubo
de escape ..........................................................................7-85
Procedimiento para activar el modo de puesta
en marcha forzada del motor ............................7-88

7-3
7
Mantenimiento

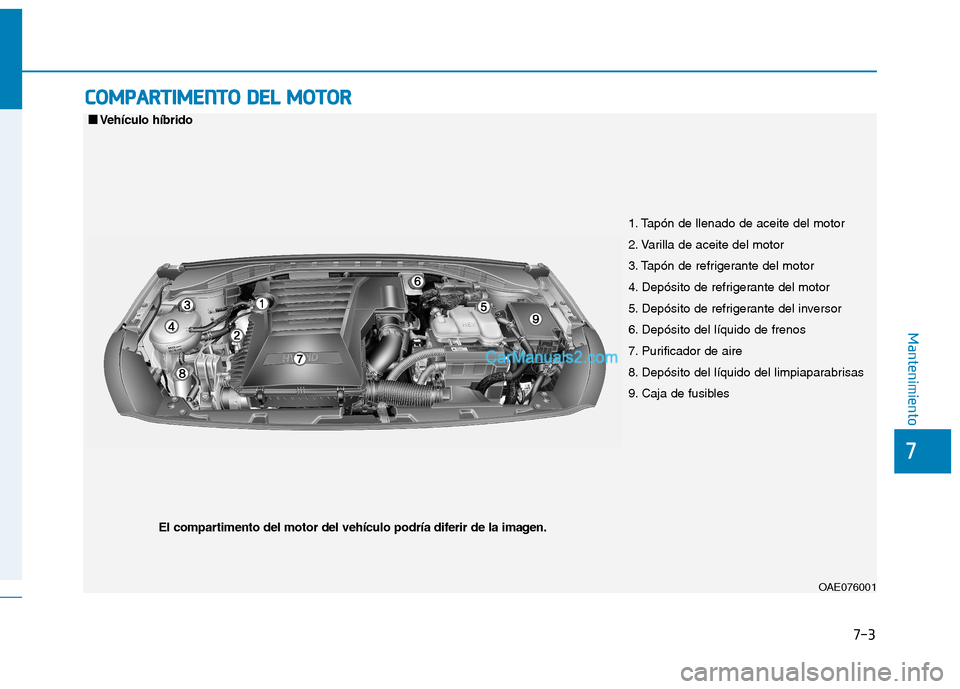

CCOO MM PPAA RRTTIIMM EENN TTOO DD EELL MM OOTTOO RR
1. Tapón de llenado de aceite del motor
2. Varilla de aceite del motor
3. Tapón de refrigerante del motor
4. Depósito de refrigerante del motor
5. Depósito de refrigerante del inversor
6. Depósito del líquido de frenos
7. Purificador de aire
8. Depósito del líquido del limpiaparabrisas
9. Caja de fusibles
OAE076001
El compartimento del motor del vehículo podría diferir de la imagen.
■
■
Vehículo híbrido

7-4
Mantenimiento

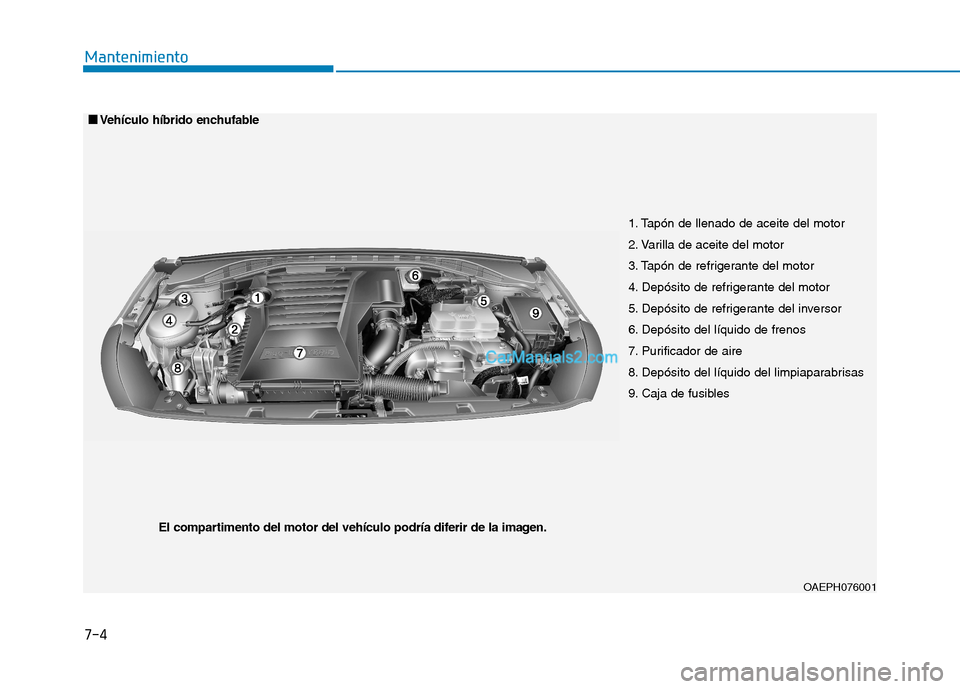

1. Tapón de llenado de aceite del motor
2. Varilla de aceite del motor
3. Tapón de refrigerante del motor
4. Depósito de refrigerante del motor
5. Depósito de refrigerante del inversor
6. Depósito del líquido de frenos
7. Purificador de aire
8. Depósito del líquido del limpiaparabrisas
9. Caja de fusiblesOAEPH076001
El compartimento del motor del vehículo podría diferir de la imagen.
■
■
Vehículo híbrido enchufable

7-5
7
Mantenimiento

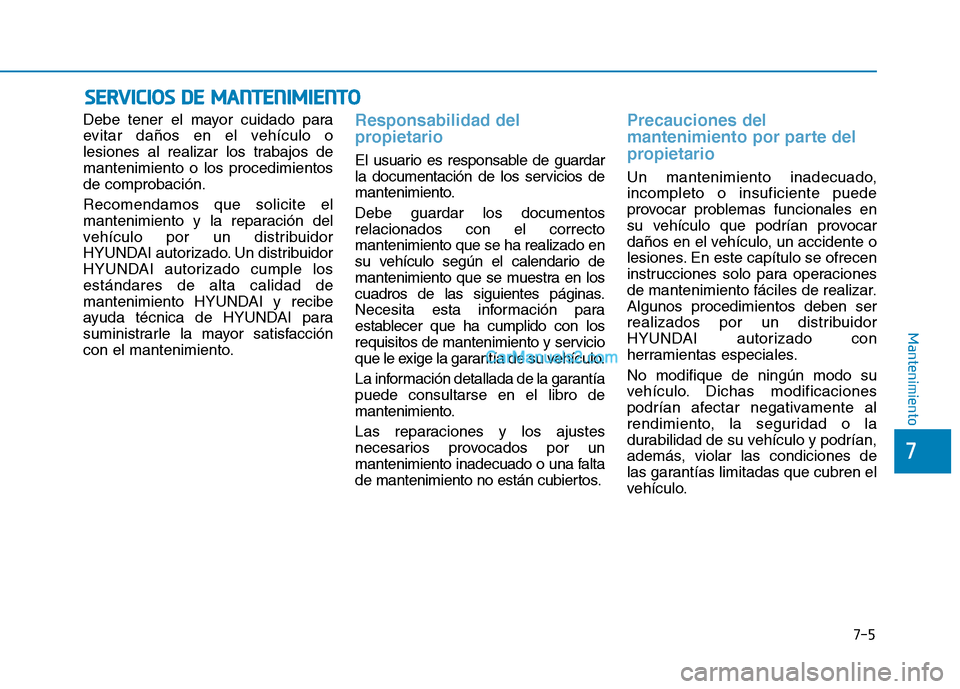

SSEE RR VV IICC IIOO SS DD EE MM AANN TTEENN IIMM IIEE NN TTOO
Debe tener el mayor cuidado para
evitar daños en el vehículo o
lesiones al realizar los trabajos demantenimiento o los procedimientosde comprobación. Recomendamos que solicite el
mantenimiento y la reparación del
vehículo por un distribuidor
HYUNDAI autorizado. Un distribuidor
HYUNDAI autorizado cumple losestándares de alta calidad de
mantenimiento HYUNDAI y recibe
ayuda técnica de HYUNDAI para
suministrarle la mayor satisfacción
con el mantenimiento.Responsabilidad del
propietario
El usuario es responsable de guardar
la documentación de los servicios de
mantenimiento. Debe guardar los documentos relacionados con el correctomantenimiento que se ha realizado en
su vehículo según el calendario de
mantenimiento que se muestra en los
cuadros de las siguientes páginas.
Necesita esta información para
establecer que ha cumplido con los
requisitos de mantenimiento y servicio
que le exige la garantía de su vehículo.
La información detallada de la garantía puede consultarse en el libro de
mantenimiento.
Las reparaciones y los ajustes
necesarios provocados por un
mantenimiento inadecuado o una falta
de mantenimiento no están cubiertos.
Precauciones del
mantenimiento por parte del
propietario
Un mantenimiento inadecuado, incompleto o insuficiente puede
provocar problemas funcionales en
su vehículo que podrían provocar
daños en el vehículo, un accidente o
lesiones. En este capítulo se ofrecen
instrucciones solo para operaciones
de mantenimiento fáciles de realizar.Algunos procedimientos deben ser
realizados por un distribuidor
HYUNDAI autorizado con
herramientas especiales. No modifique de ningún modo su
vehículo. Dichas modificaciones
podrían afectar negativamente al
rendimiento, la seguridad o la
durabilidad de su vehículo y podrían,
además, violar las condiciones de
las garantías limitadas que cubren el
vehículo.
