Hyundai Ioniq Hybrid 2017 Manual del propietario (in Spanish)

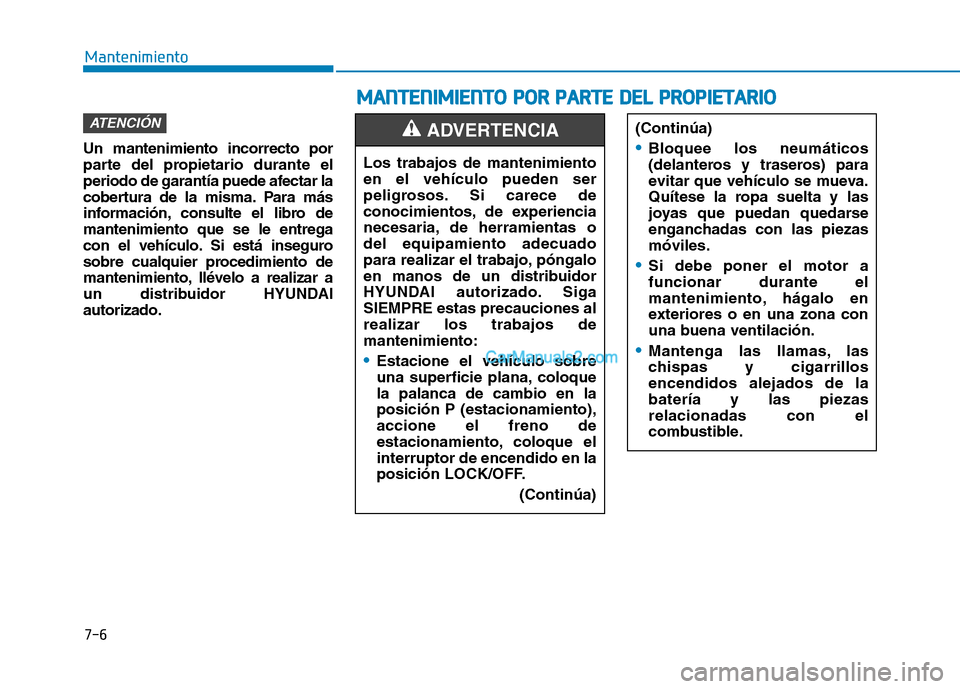

7-6
Mantenimiento
Un mantenimiento incorrecto por
parte del propietario durante el
periodo de garantía puede afectar la
cobertura de la misma. Para más
información, consulte el libro demantenimiento que se le entrega
con el vehículo. Si está inseguro
sobre cualquier procedimiento de
mantenimiento, llévelo a realizar a
un distribuidor HYUNDAIautorizado.
ATENCIÓN
MMAANN TTEENN IIMM IIEE NN TTOO PP OO RR PP AA RRTTEE DD EELL PP RR OO PPIIEE TT AA RRIIOO
Los trabajos de mantenimiento en el vehículo pueden ser
peligrosos. Si carece de
conocimientos, de experiencia
necesaria, de herramientas odel equipamiento adecuado
para realizar el trabajo, póngalo
en manos de un distribuidor
HYUNDAI autorizado. SigaSIEMPRE estas precauciones alrealizar los trabajos demantenimiento:
Estacione el vehículo sobre
una superficie plana, coloquela palanca de cambio en laposición P (estacionamiento),accione el freno de
estacionamiento, coloque elinterruptor de encendido en la
posición LOCK/OFF.
(Continúa)
ADVERTENCIA (Continúa)
Bloquee los neumáticos
(delanteros y traseros) para
evitar que vehículo se mueva.
Quítese la ropa suelta y las
joyas que puedan quedarse
enganchadas con las piezasmóviles.
Si debe poner el motor a funcionar durante el
mantenimiento, hágalo en
exteriores o en una zona con
una buena ventilación.
Mantenga las llamas, las
chispas y cigarrillosencendidos alejados de labatería y las piezasrelacionadas con el
combustible.

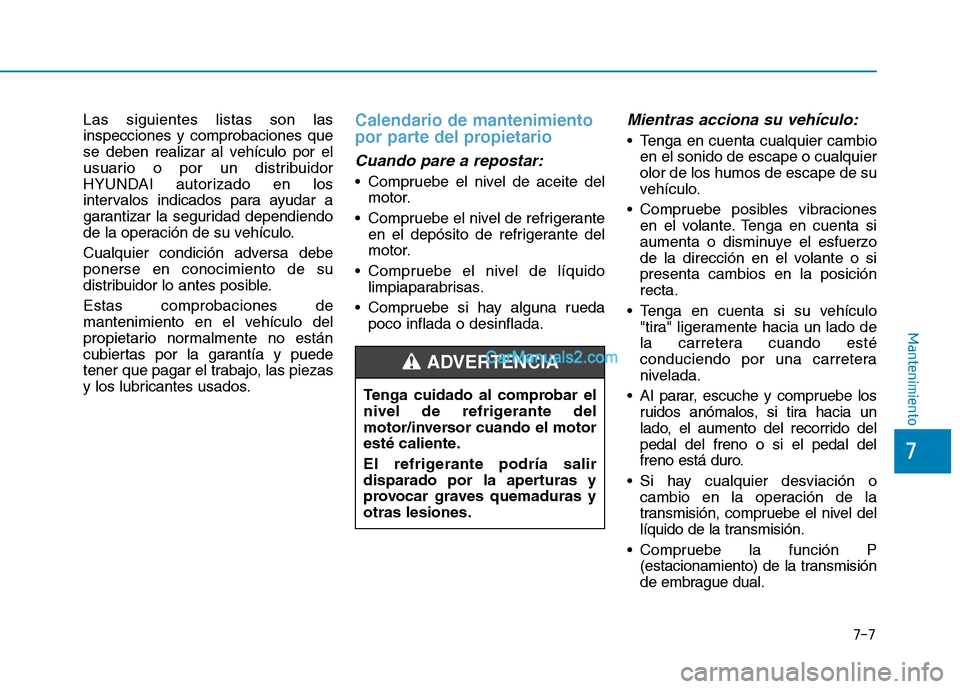

7-7
7
Mantenimiento
Las siguientes listas son las inspecciones y comprobaciones que
se deben realizar al vehículo por el
usuario o por un distribuidor
HYUNDAI autorizado en los
intervalos indicados para ayudar a
garantizar la seguridad dependiendo
de la operación de su vehículo.
Cualquier condición adversa debe ponerse en conocimiento de su
distribuidor lo antes posible. Estas comprobaciones de
mantenimiento en el vehículo del
propietario normalmente no están
cubiertas por la garantía y puede
tener que pagar el trabajo, las piezas
y los lubricantes usados.Calendario de mantenimiento
por parte del propietario
Cuando pare a repostar:
Compruebe el nivel de aceite delmotor.
Compruebe el nivel de refrigerante en el depósito de refrigerante del
motor.
Compruebe el nivel de líquido limpiaparabrisas.
Compruebe si hay alguna rueda poco inflada o desinflada.
Mientras acciona su vehículo:
Tenga en cuenta cualquier cambioen el sonido de escape o cualquierolor de los humos de escape de su
vehículo.
Compruebe posibles vibraciones en el volante. Tenga en cuenta si
aumenta o disminuye el esfuerzo
de la dirección en el volante o sipresenta cambios en la posiciónrecta.
Tenga en cuenta si su vehículo "tira" ligeramente hacia un lado de
la carretera cuando esté
conduciendo por una carretera
nivelada.
Al parar, escuche y compruebe los ruidos anómalos, si tira hacia un
lado, el aumento del recorrido delpedal del freno o si el pedal del
freno está duro.
Si hay cualquier desviación o cambio en la operación de la
transmisión, compruebe el nivel del
líquido de la transmisión.
Compruebe la función P (estacionamiento) de la transmisión
de embrague dual.
Tenga cuidado al comprobar el
nivel de refrigerante del
motor/inversor cuando el motor
esté caliente.
El refrigerante podría salir
disparado por la aperturas y
provocar graves quemaduras yotras lesiones.
ADVERTENCIA

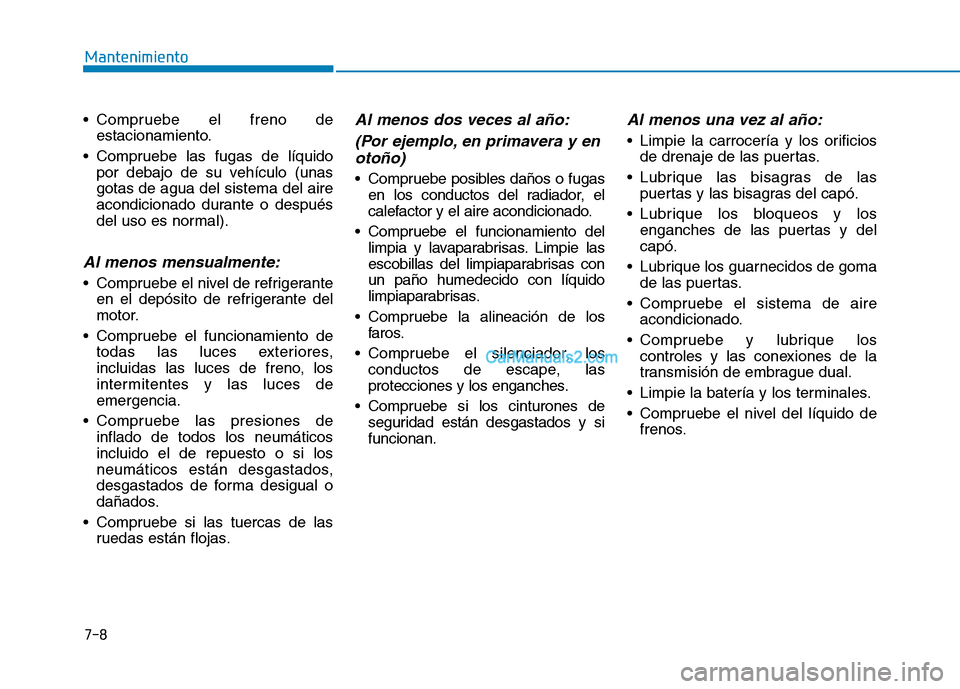

7-8
Mantenimiento
Compruebe el freno deestacionamiento.
Compruebe las fugas de líquido por debajo de su vehículo (unas gotas de agua del sistema del aire
acondicionado durante o después
del uso es normal).
Al menos mensualmente:
Compruebe el nivel de refrigeranteen el depósito de refrigerante del
motor.
Compruebe el funcionamiento de todas las luces exteriores,
incluidas las luces de freno, los
intermitentes y las luces deemergencia.
Compruebe las presiones de inflado de todos los neumáticosincluido el de repuesto o si los
neumáticos están desgastados,
desgastados de forma desigual o
dañados.
Compruebe si las tuercas de las ruedas están flojas.
Al menos dos veces al año:
(Por ejemplo, en primavera y enotoño)
Compruebe posibles daños o fugas en los conductos del radiador, el
calefactor y el aire acondicionado.
Compruebe el funcionamiento del limpia y lavaparabrisas. Limpie las
escobillas del limpiaparabrisas conun paño humedecido con líquido
limpiaparabrisas.
Compruebe la alineación de los faros.
Compruebe el silenciador, los conductos de escape, las
protecciones y los enganches.
Compruebe si los cinturones de seguridad están desgastados y sifuncionan.
Al menos una vez al año:
Limpie la carrocería y los orificiosde drenaje de las puertas.
Lubrique las bisagras de las puertas y las bisagras del capó.
Lubrique los bloqueos y los enganches de las puertas y delcapó.
Lubrique los guarnecidos de goma de las puertas.
Compruebe el sistema de aire acondicionado.
Compruebe y lubrique los controles y las conexiones de la
transmisión de embrague dual.
Limpie la batería y los terminales.
Compruebe el nivel del líquido de frenos.

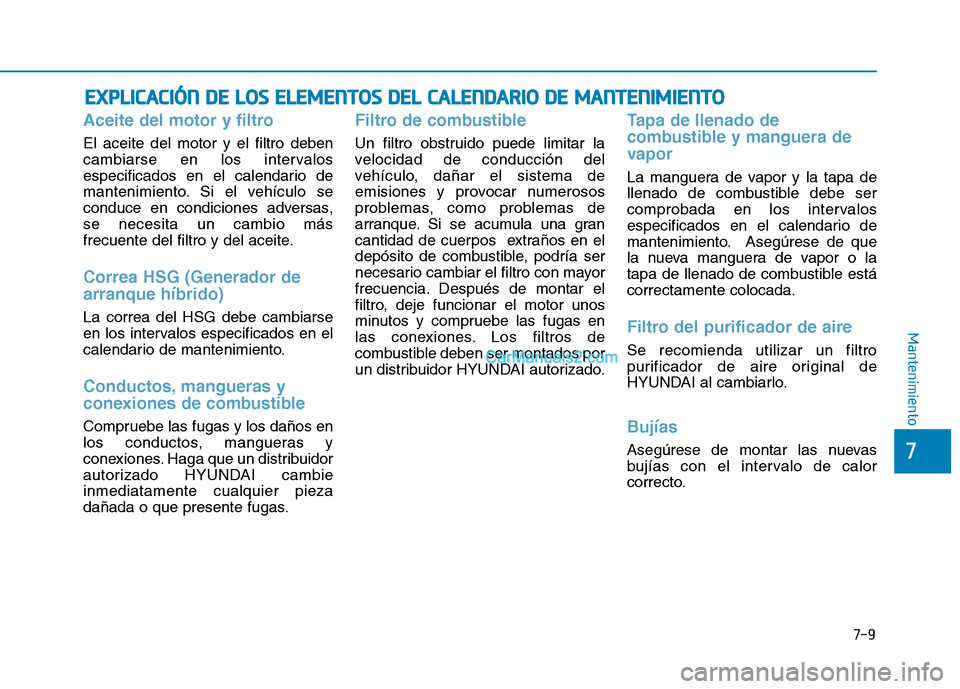

7-9
7
Mantenimiento
EEXX PPLLIICC AA CCIIÓÓ NN DD EE LL OO SS EE LLEE MM EENN TTOO SS DD EELL CC AA LLEE NN DDAA RRIIOO DD EE MM AANN TTEENN IIMM IIEE NN TTOO
Aceite del motor y filtro
El aceite del motor y el filtro deben
cambiarse en los intervalos
especificados en el calendario de
mantenimiento. Si el vehículo se
conduce en condiciones adversas,se necesita un cambio más
frecuente del filtro y del aceite.
Correa HSG (Generador de arranque híbrido)
La correa del HSG debe cambiarse
en los intervalos especificados en el
calendario de mantenimiento.
Conductos, mangueras y
conexiones de combustible
Compruebe las fugas y los daños en
los conductos, mangueras y
conexiones. Haga que un distribuidor
autorizado HYUNDAI cambieinmediatamente cualquier pieza
dañada o que presente fugas.
Filtro de combustible
Un filtro obstruido puede limitar la
velocidad de conducción del
vehículo, dañar el sistema de
emisiones y provocar numerosos
problemas, como problemas de
arranque. Si se acumula una gran
cantidad de cuerpos extraños en el
depósito de combustible, podría ser
necesario cambiar el filtro con mayor
frecuencia. Después de montar el
filtro, deje funcionar el motor unos
minutos y compruebe las fugas en
las conexiones. Los filtros de
combustible deben ser montados por
un distribuidor HYUNDAI autorizado.
Tapa de llenado de
combustible y manguera de
vapor
La manguera de vapor y la tapa de
llenado de combustible debe ser
comprobada en los intervalos
especificados en el calendario de
mantenimiento. Asegúrese de que
la nueva manguera de vapor o la
tapa de llenado de combustible estácorrectamente colocada.
Filtro del purificador de aire
Se recomienda utilizar un filtro
purificador de aire original de
HYUNDAI al cambiarlo.
Bujías
Asegúrese de montar las nuevas
bujías con el intervalo de calor
correcto.

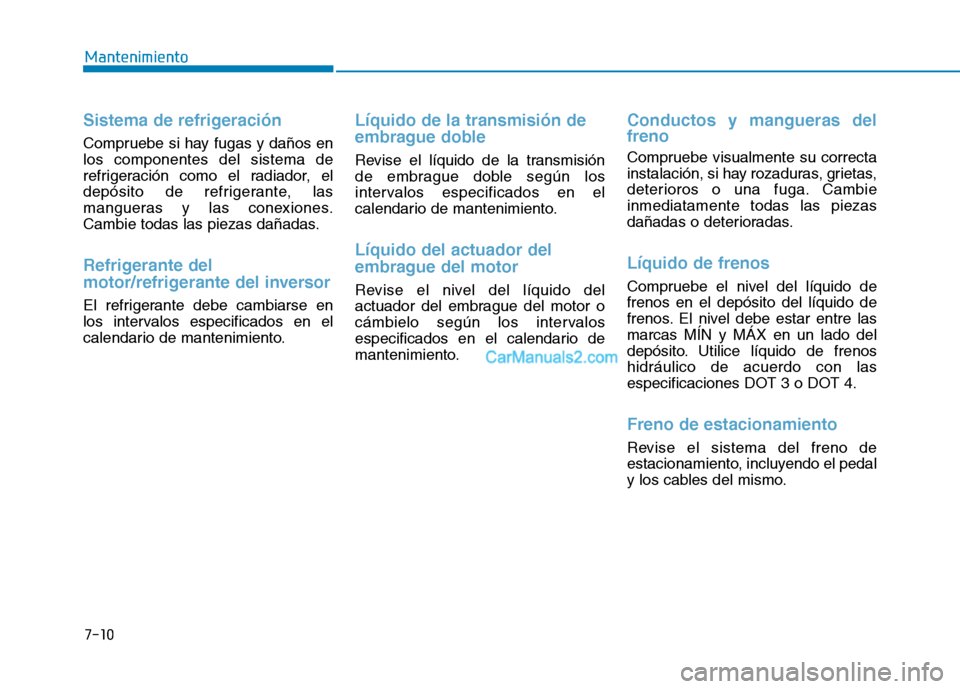

7-10
Mantenimiento
Sistema de refrigeración
Compruebe si hay fugas y daños en los componentes del sistema de
refrigeración como el radiador, el
depósito de refrigerante, las
mangueras y las conexiones.
Cambie todas las piezas dañadas.
Refrigerante del
motor/refrigerante del inversor
El refrigerante debe cambiarse en
los intervalos especificados en el
calendario de mantenimiento.
Líquido de la transmisión de
embrague doble
Revise el líquido de la transmisión
de embrague doble según los
intervalos especificados en el
calendario de mantenimiento.
Líquido del actuador del
embrague del motor
Revise el nivel del líquido del
actuador del embrague del motor o
cámbielo según los intervalos
especificados en el calendario de
mantenimiento.
Conductos y mangueras del freno
Compruebe visualmente su correcta
instalación, si hay rozaduras, grietas,
deterioros o una fuga. Cambieinmediatamente todas las piezas
dañadas o deterioradas.
Líquido de frenos
Compruebe el nivel del líquido de frenos en el depósito del líquido de
frenos. El nivel debe estar entre lasmarcas MÍN y MÁX en un lado del
depósito. Utilice líquido de frenoshidráulico de acuerdo con las
especificaciones DOT 3 o DOT 4.
Freno de estacionamiento
Revise el sistema del freno de
estacionamiento, incluyendo el pedal
y los cables del mismo.

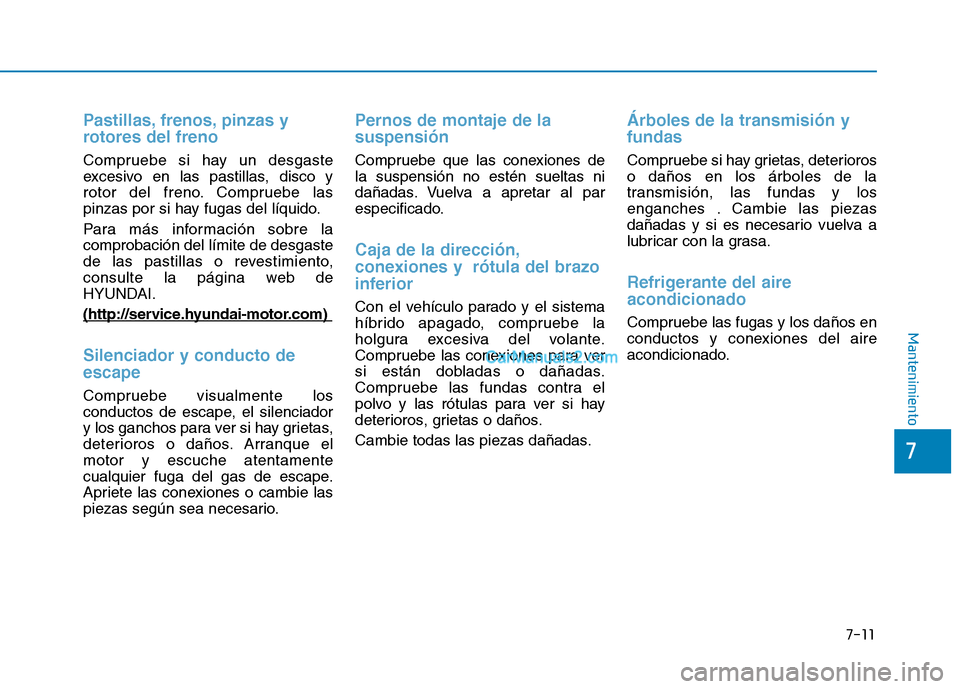

7-11
7
Mantenimiento
Pastillas, frenos, pinzas y
rotores del freno
Compruebe si hay un desgaste
excesivo en las pastillas, disco y
rotor del freno. Compruebe las
pinzas por si hay fugas del líquido.
Para más información sobre la comprobación del límite de desgaste
de las pastillas o revestimiento,
consulte la página web de
HYUNDAI. (http://ser
vice.hyundai-motor.com)
Silenciador y conducto de escape
Compruebe visualmente los
conductos de escape, el silenciador
y los ganchos para ver si hay grietas,
deterioros o daños. Arranque elmotor y escuche atentamente
cualquier fuga del gas de escape.
Apriete las conexiones o cambie las
piezas según sea necesario.
Pernos de montaje de la suspensión
Compruebe que las conexiones de la suspensión no estén sueltas ni
dañadas. Vuelva a apretar al par
especificado.
Caja de la dirección,
conexiones y rótula del brazo
inferior
Con el vehículo parado y el sistema
híbrido apagado, compruebe la
holgura excesiva del volante.
Compruebe las conexiones para ver
si están dobladas o dañadas.
Compruebe las fundas contra el
polvo y las rótulas para ver si hay
deterioros, grietas o daños.
Cambie todas las piezas dañadas.
Árboles de la transmisión y fundas
Compruebe si hay grietas, deterioros o daños en los árboles de la
transmisión, las fundas y los
enganches . Cambie las piezas
dañadas y si es necesario vuelva a
lubricar con la grasa.
Refrigerante del aire acondicionado
Compruebe las fugas y los daños en
conductos y conexiones del aire
acondicionado.

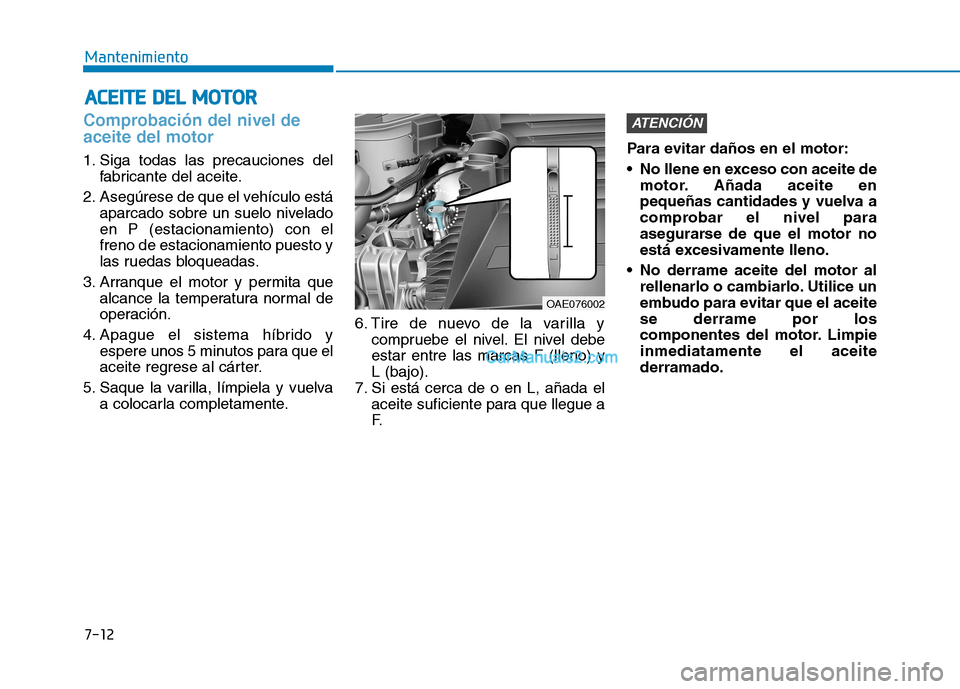

7-12
MantenimientoA
A CCEE IITT EE DD EELL MM OOTTOO RR
Comprobación del nivel de aceite del motor
1. Siga todas las precauciones del
fabricante del aceite.
2. Asegúrese de que el vehículo está aparcado sobre un suelo nivelado en P (estacionamiento) con elfreno de estacionamiento puesto y
las ruedas bloqueadas.
3. Arranque el motor y permita que alcance la temperatura normal de
operación.
4. Apague el sistema híbrido y espere unos 5 minutos para que el
aceite regrese al cárter.
5. Saque la varilla, límpiela y vuelva a colocarla completamente. 6. Tire de nuevo de la varilla y
compruebe el nivel. El nivel debeestar entre las marcas F (lleno) y L (bajo).
7. Si está cerca de o en L, añada el aceite suficiente para que llegue aF. Para evitar daños en el motor:
No llene en exceso con aceite de
motor. Añada aceite en
pequeñas cantidades y vuelva a
comprobar el nivel para
asegurarse de que el motor no
está excesivamente lleno.
No derrame aceite del motor al rellenarlo o cambiarlo. Utilice un
embudo para evitar que el aceitese derrame por los
componentes del motor. Limpieinmediatamente el aceitederramado.
ATENCIÓN
OAE076002

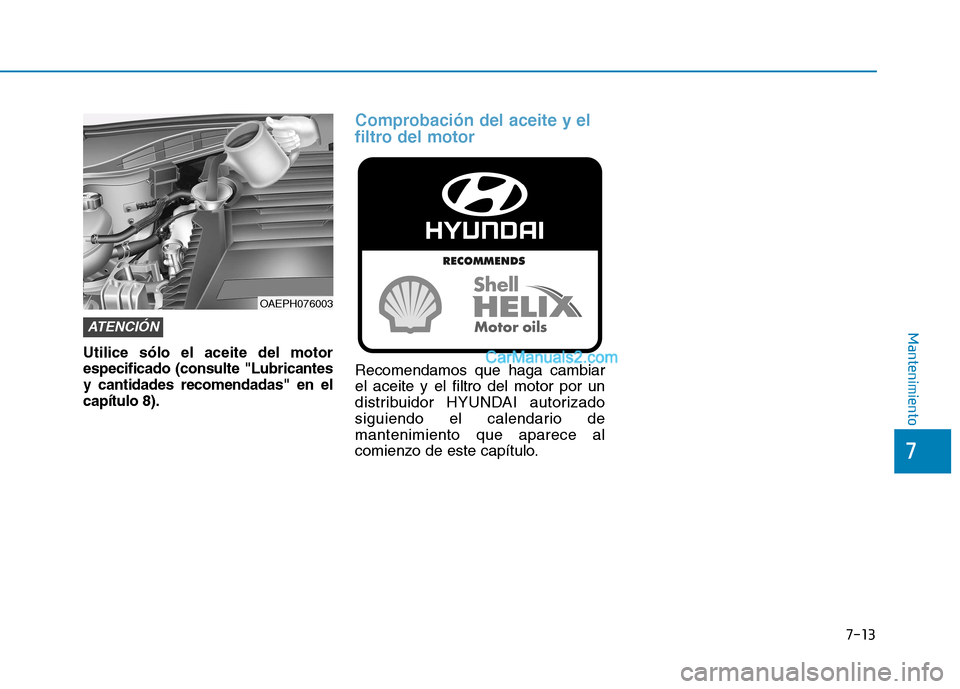

7-13
7
Mantenimiento
Utilice sólo el aceite del motor especificado (consulte "Lubricantesy cantidades recomendadas" en elcapítulo 8).
Comprobación del aceite y el
filtro del motor
Recomendamos que haga cambiar el aceite y el filtro del motor por un
distribuidor HYUNDAI autorizado
siguiendo el calendario demantenimiento que aparece al
comienzo de este capítulo.
ATENCIÓN
OAEPH076003

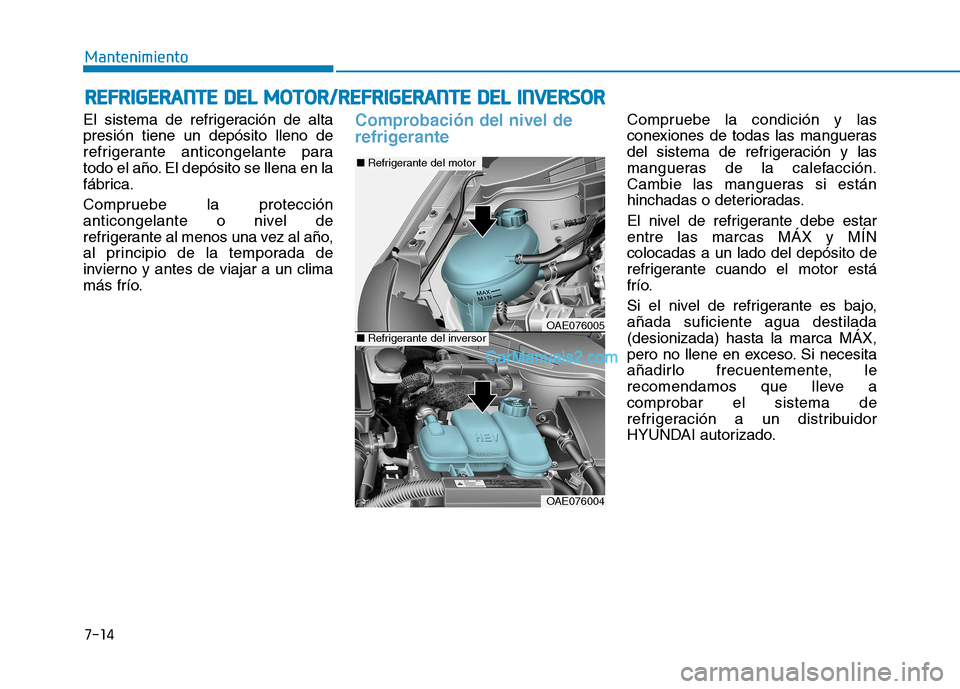

7-14
MantenimientoR
R EEFFRR IIGG EERR AA NN TTEE DD EELL MM OOTTOO RR//RR EEFFRR IIGG EERR AA NN TTEE DD EELL IINN VVEERR SSOO RR
El sistema de refrigeración de alta presión tiene un depósito lleno de
refrigerante anticongelante para
todo el año. El depósito se llena en la
fábrica.
Compruebe la protección
anticongelante o nivel de
refrigerante al menos una vez al año,
al principio de la temporada de
invierno y antes de viajar a un clima
más frío.Comprobación del nivel de
refrigeranteCompruebe la condición y las
conexiones de todas las mangueras
del sistema de refrigeración y las
mangueras de la calefacción.
Cambie las mangueras si están
hinchadas o deterioradas.
El nivel de refrigerante debe estar entre las marcas MÁX y MÍNcolocadas a un lado del depósito de
refrigerante cuando el motor está
frío.
Si el nivel de refrigerante es bajo, añada suficiente agua destilada(desionizada) hasta la marca MÁX,
pero no llene en exceso. Si necesita
añadirlo frecuentemente, le
recomendamos que lleve acomprobar el sistema de
refrigeración a un distribuidor
HYUNDAI autorizado.
OAE076005
OAE076004
■Refrigerante del inversor
■Refrigerante del motor

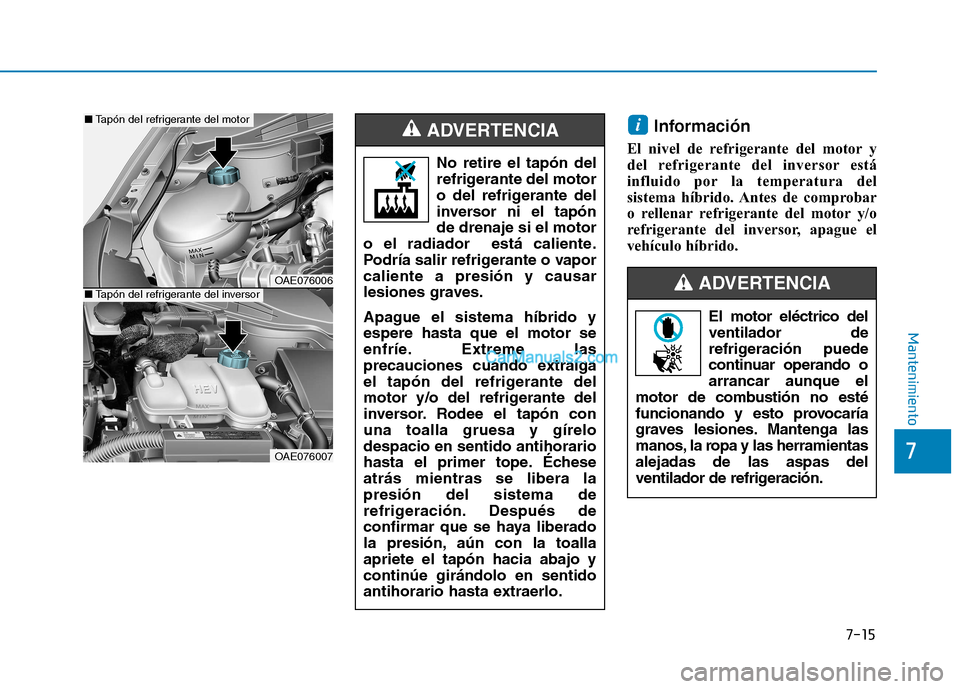

7-15
7
Mantenimiento
Información
El nivel de refrigerante del motor y
del refrigerante del inversor está
influido por la temperatura del
sistema híbrido. Antes de comprobar
o rellenar refrigerante del motor y/o
refrigerante del inversor, apague el
vehículo híbrido.i
OAE076006
OAE076007
■ Tapón del refrigerante del motor
■Tapón del refrigerante del inversor
No retire el tapón del
refrigerante del motor
o del refrigerante del
inversor ni el tapónde drenaje si el motor
o el radiador está caliente.
Podría salir refrigerante o vaporcaliente a presión y causar
lesiones graves.
Apague el sistema híbrido y espere hasta que el motor se
enfríe. Extreme las
precauciones cuando extraiga
el tapón del refrigerante del
motor y/o del refrigerante del
inversor. Rodee el tapón conuna toalla gruesa y gírelodespacio en sentido antihorario
hasta el primer tope. Écheseatrás mientras se libera lapresión del sistema de
refrigeración. Después de
confirmar que se haya liberado
la presión, aún con la toallaapriete el tapón hacia abajo ycontinúe girándolo en sentido
antihorario hasta extraerlo.
ADVERTENCIA
El motor eléctrico del ventilador de
refrigeración puede
continuar operando oarrancar aunque el
motor de combustión no esté
funcionando y esto provocaría
graves lesiones. Mantenga las
manos, la ropa y las herramientasalejadas de las aspas del
ventilador de refrigeración.
ADVERTENCIA
