Precauzioni per la sicurezza dei componenti del veicoloibrido
Sistema batteria ad altatensione
* 1
: Ubicata nel vano motore
* 2
: Ubicato sotto i sedili posteriori
OAEQ046015
OAEQ046019
■ HPCU (centralina di potenza sistema ibrido) * 1
■
Sistema batteria ad alta tensione * 2Non toccare mai i componenti di colore arancione o recanti
l'etichetta dell'alta tensione,
inclusi conduttori, cavi e
collegamenti. In caso di
danneggiamento o rimozione di
isolatori o coperchi, ci si
esporrebbe al rischio di gravi
lesioni o morte da fulminazione.
ATTENZIONE
Mentre si sostituiscono fusibili
nel vano motore, non toccare
mai la HPCU. La HPCU trasporta
alta tensione. Toccando laHPCU ci si può esporre al
rischio di gravi lesioni o morte
da fulminazione.
ATTENZIONE
Nel sistema ibrido, la batteria ibrida usa alta tensione perazionare il motore elettrico e altri
componenti. Questo sistemabatteria ibrida ad alta tensionepuò essere molto pericoloso.Non toccare mai il sistema
ibrido. Se si tocca il sistema
batteria ibrida, ci si espone al
rischio di serie lesioni o morte.
ATTENZIONE
PP
RR EECCAA UU ZZIIOO NNII PP EERR LL AA SS IICC UU RREEZZ ZZAA DD EELL VV EEIICC OO LLOO IIBB RRIIDD OO
Page 22 of 564
H11
*3
: Ubicato nel vano motore
OAEQ046017
■ Motore elettrico * 3
Non smontare il connettore del motore elettrico ad alta
tensione. Nel connettore delmotore elettrico ad alta
tensione potrebbe esserci
ancora alta tensione. Entrandoin contatto con l'alta tensione
ci si esporrebbe al rischio di
morte o serie lesioni.
Il sistema ibrido del vostro
veicolo deve essereispezionato o riparato solo daun concessionario autorizzato
HYUNDAI.
ATTENZIONE
Non smontare o montare il sistema batteria ad alta
tensione. Facendolo sipotrebbe causare una scossaelettrica esponendosi al
rischio di morte o serie lesioni.
Se i componenti del sistema ibrido vengono smontati o
montati in modo improprio, ciò
potrebbe danneggiare lafunzionalità e l'affidabilità del
Se l'elettrolita viene a contatto
con il corpo, gli indumenti o gli
occhi, lavarsi immediatamentecon acqua corrente fresca in
abbondanza. Sottoporsi a
visita oculistica nel più breve
tempo possibile.
ATTENZIONE
Non accatastare oggetti
nell'area dietro la batteria ad
alta tensione. In caso
d'incidente, la batteriapotrebbe diventare instabile osubire un degrado diprestazioni.
Non esercitare troppa forza e
non accatastare oggetti al
disopra del vano bagagli. Unatale azione potrebbe
deformare il corpo della
batteria ad alta tensione,
causando un problema disicurezza o di degrado diprestazioni.
Usare prudenza quando si caricano liquidi infiammabili
nel vano bagagli. Se il liquidofuoriesce e fluisce nellabatteria ad alta tensione si
potrebbero creare problemi difunzionalità e sicurezza.
AVVERTENZA
Page 23 of 564
H12

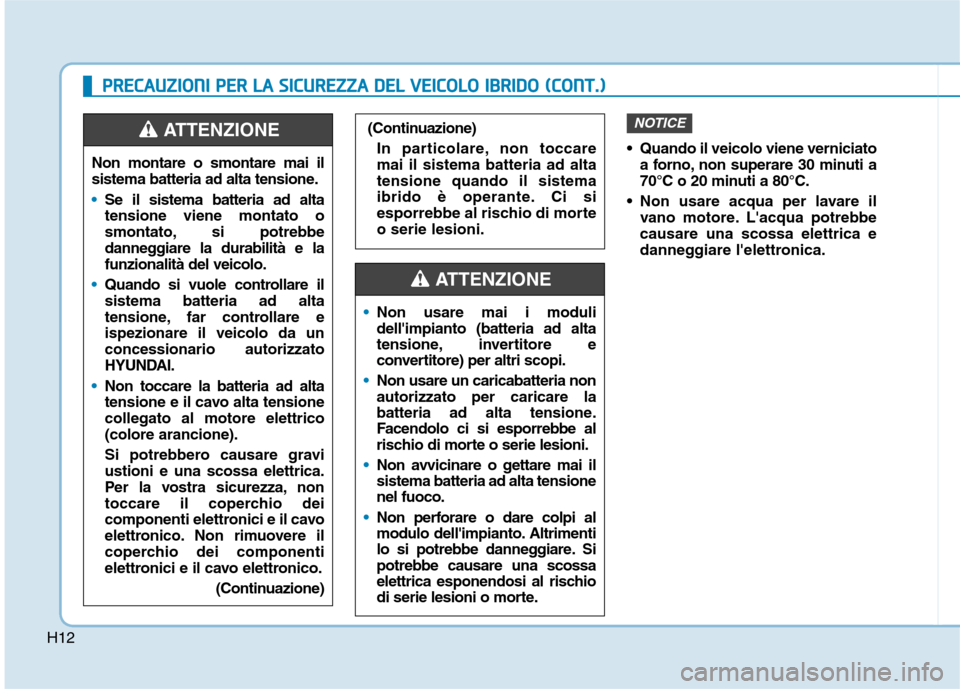

Quando il veicolo viene verniciatoa forno, non superare 30 minuti a
70°C o 20 minuti a 80°C.
Non usare acqua per lavare il vano motore. L'acqua potrebbecausare una scossa elettrica e
danneggiare l'elettronica.
NOTICE
Non montare o smontare mai il
sistema batteria ad alta tensione.
Se il sistema batteria ad alta tensione viene montato o
smontato, si potrebbe
danneggiare la durabilità e lafunzionalità del veicolo.
Quando si vuole controllare il sistema batteria ad alta
tensione, far controllare eispezionare il veicolo da unconcessionario autorizzato
HYUNDAI.
Non toccare la batteria ad alta
tensione e il cavo alta tensionecollegato al motore elettrico(colore arancione).
Si potrebbero causare gravi ustioni e una scossa elettrica.
Per la vostra sicurezza, non
toccare il coperchio dei
componenti elettronici e il cavo
elettronico. Non rimuovere il
coperchio dei componenti
elettronici e il cavo elettronico.
(Continuazione)
ATTENZIONE(Continuazione)
In particolare, non toccare mai il sistema batteria ad altatensione quando il sistema
ibrido è operante. Ci si
esporrebbe al rischio di morteo serie lesioni.
Non usare mai i moduli dell'impianto (batteria ad alta
tensione, invertitore e
convertitore) per altri scopi.
Non usare un caricabatteria non autorizzato per caricare la
batteria ad alta tensione.
Facendolo ci si esporrebbe al
rischio di morte o serie lesioni.
Non avvicinare o gettare mai il sistema batteria ad alta tensionenel fuoco.
Non perforare o dare colpi al
modulo dell'impianto. Altrimenti
lo si potrebbe danneggiare. Sipotrebbe causare una scossa
elettrica esponendosi al rischio
di serie lesioni o morte.
ATTENZIONE
PP RR EECCAA UU ZZIIOO NNII PP EERR LL AA SS IICC UU RREEZZ ZZAA DD EELL VV EEIICC OO LLOO IIBB RRIIDD OO (( CC OO NNTT..))
Page 24 of 564
H13

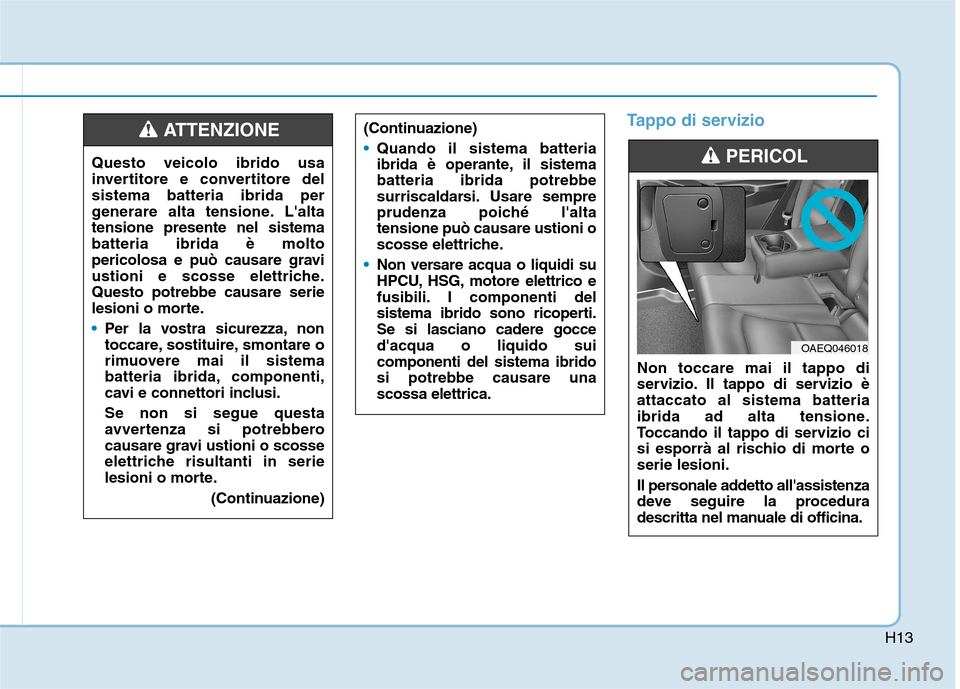

Tappo di servizio
Non toccare mai il tappo di
servizio. Il tappo di servizio èattaccato al sistema batteria
ibrida ad alta tensione.
Toccando il tappo di servizio ci
si esporrà al rischio di morte oserie lesioni.
Il personale addetto all'assistenza
deve seguire la procedura
descritta nel manuale di officina.
PERICOLQuesto veicolo ibrido usa
invertitore e convertitore delsistema batteria ibrida per
generare alta tensione. L'altatensione presente nel sistemabatteria ibrida è molto
pericolosa e può causare gravi
ustioni e scosse elettriche.Questo potrebbe causare serie
lesioni o morte.
Per la vostra sicurezza, non
toccare, sostituire, smontare o
rimuovere mai il sistema
batteria ibrida, componenti,
cavi e connettori inclusi. Se non si segue questa
avvertenza si potrebbero
causare gravi ustioni o scosse
elettriche risultanti in serie
lesioni o morte.(Continuazione)
(Continuazione)
Quando il sistema batteria
ibrida è operante, il sistemabatteria ibrida potrebbe
surriscaldarsi. Usare sempre
prudenza poiché l'altatensione può causare ustioni o
scosse elettriche.
Non versare acqua o liquidi su
HPCU, HSG, motore elettrico e
fusibili. I componenti del
sistema ibrido sono ricoperti.Se si lasciano cadere gocced'acqua o liquido suicomponenti del sistema ibridosi potrebbe causare unascossa elettrica.
ATTENZIONE
OAEQ046018
Page 25 of 564
H14

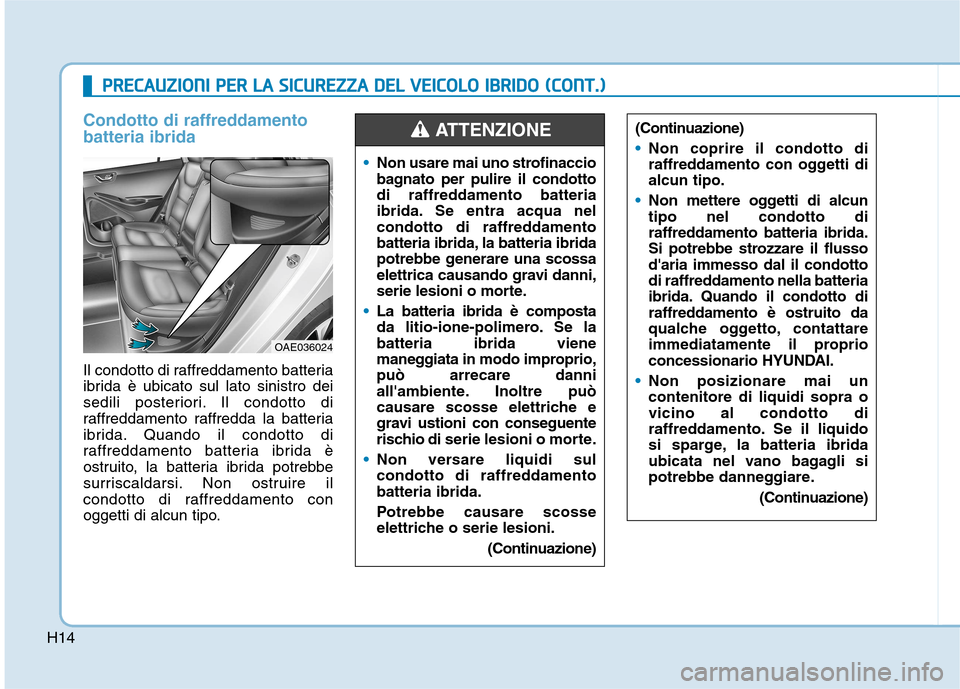

Condotto di raffreddamento batteria ibrida
Il condotto di raffreddamento batteria
ibrida è ubicato sul lato sinistro dei
sedili posteriori. Il condotto di
raffreddamento raffredda la batteria
ibrida. Quando il condotto di
raffreddamento batteria ibrida è
ostruito, la batteria ibrida potrebbe
surriscaldarsi. Non ostruire il
condotto di raffreddamento con
oggetti di alcun tipo.
Non usare mai uno strofinaccio
bagnato per pulire il condotto
di raffreddamento batteria
ibrida. Se entra acqua nel
condotto di raffreddamento
batteria ibrida, la batteria ibrida
potrebbe generare una scossa
elettrica causando gravi danni,
serie lesioni o morte.
La batteria ibrida è composta
da litio-ione-polimero. Se labatteria ibrida viene
maneggiata in modo improprio,può arrecare danni
all'ambiente. Inoltre può
causare scosse elettriche e
gravi ustioni con conseguente
rischio di serie lesioni o morte.
Non versare liquidi sul
condotto di raffreddamentobatteria ibrida.
Potrebbe causare scosse
elettriche o serie lesioni.
(Continuazione)
ATTENZIONE(Continuazione)
Non coprire il condotto di
raffreddamento con oggetti dialcun tipo.
Non mettere oggetti di alcun tipo nel condotto di
raffreddamento batteria ibrida.
Si potrebbe strozzare il flussod'aria immesso dal il condotto
di raffreddamento nella batteria
ibrida. Quando il condotto di
raffreddamento è ostruito da
qualche oggetto, contattare
immediatamente il proprio
concessionario HYUNDAI.
Non posizionare mai un contenitore di liquidi sopra ovicino al condotto di
raffreddamento. Se il liquido
si sparge, la batteria ibrida
ubicata nel vano bagagli si
potrebbe danneggiare.(Continuazione)
PPRR EECCAA UU ZZIIOO NNII PP EERR LL AA SS IICC UU RREEZZ ZZAA DD EELL VV EEIICC OO LLOO IIBB RRIIDD OO (( CC OO NNTT..))
OAE036024
Page 26 of 564
H15
Informazioni
Pulire periodicamente il condotto di
raffreddamento per batteria ibrida
con uno strofinaccio asciutto.

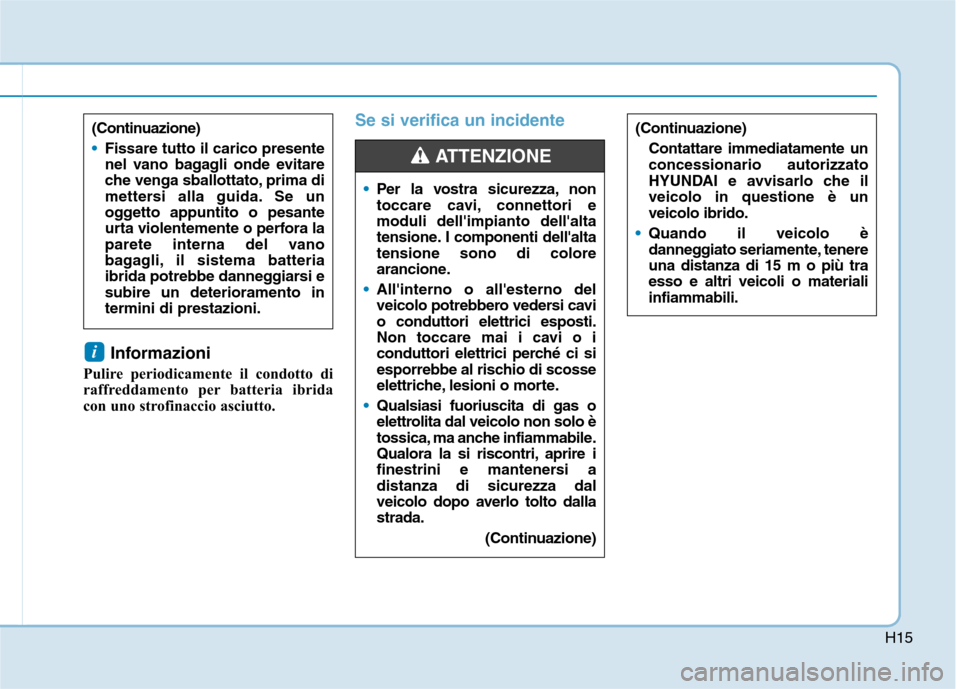

Se si verifica un incidente
i
(Continuazione)
Fissare tutto il carico presente
nel vano bagagli onde evitare
che venga sballottato, prima di
mettersi alla guida. Se un
oggetto appuntito o pesante
urta violentemente o perfora la
parete interna del vano
bagagli, il sistema batteria
ibrida potrebbe danneggiarsi esubire un deterioramento intermini di prestazioni.
Per la vostra sicurezza, non
toccare cavi, connettori emoduli dell'impianto dell'alta
tensione. I componenti dell'altatensione sono di colore
arancione.
All'interno o all'esterno del
veicolo potrebbero vedersi cavio conduttori elettrici esposti.
Non toccare mai i cavi o i
conduttori elettrici perché ci si
esporrebbe al rischio di scosse
elettriche, lesioni o morte.
Qualsiasi fuoriuscita di gas o
elettrolita dal veicolo non solo è
tossica, ma anche infiammabile.
Qualora la si riscontri, aprire i
finestrini e mantenersi adistanza di sicurezza dal
veicolo dopo averlo tolto dallastrada.
(Continuazione)
ATTENZIONE
(Continuazione)Contattare immediatamente un concessionario autorizzato
HYUNDAI e avvisarlo che ilveicolo in questione è unveicolo ibrido.
Quando il veicolo è
danneggiato seriamente, tenereuna distanza di 15 m o più traesso e altri veicoli o materialiinfiammabili.
Page 27 of 564
H16

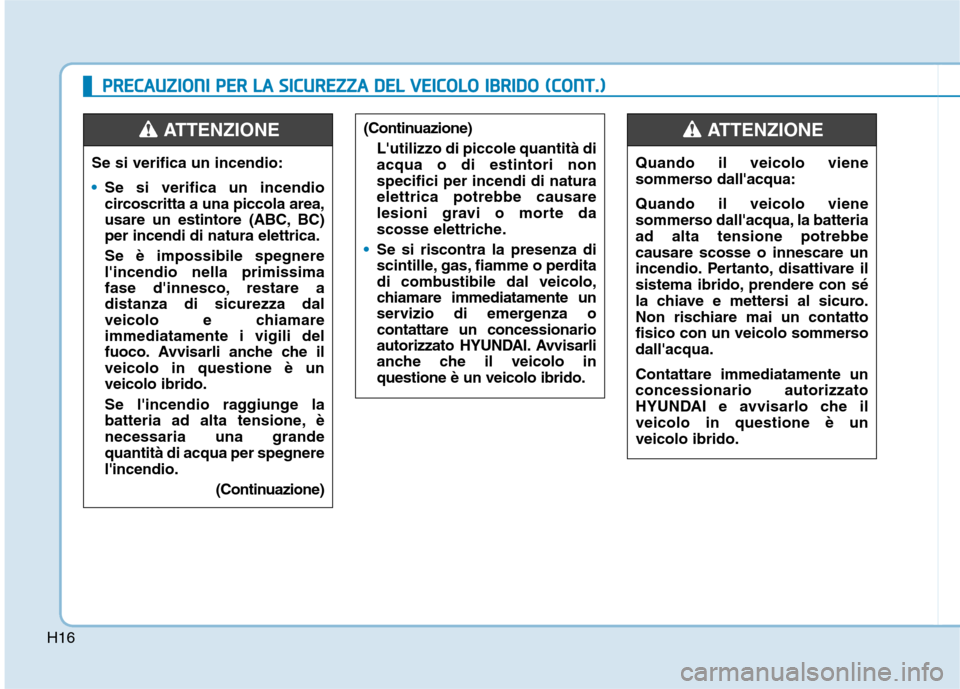

Se si verifica un incendio:
Se si verifica un incendio
circoscritta a una piccola area,
usare un estintore (ABC, BC)per incendi di natura elettrica. Se è impossibile spegnere l'incendio nella primissima
fase d'innesco, restare adistanza di sicurezza dal
veicolo e chiamareimmediatamente i vigili del
fuoco. Avvisarli anche che ilveicolo in questione è unveicolo ibrido.
Se l'incendio raggiunge la
batteria ad alta tensione, ènecessaria una grandequantità di acqua per spegnerel'incendio.(Continuazione)
(Continuazione)L'utilizzo di piccole quantità di acqua o di estintori nonspecifici per incendi di naturaelettrica potrebbe causare
lesioni gravi o morte da
scosse elettriche.
Se si riscontra la presenza di
scintille, gas, fiamme o perdita
di combustibile dal veicolo,
chiamare immediatamente un
servizio di emergenza ocontattare un concessionario
autorizzato HYUNDAI. Avvisarli
anche che il veicolo inquestione è un veicolo ibrido.
ATTENZIONE
Quando il veicolo viene
sommerso dall'acqua: Quando il veicolo viene
sommerso dall'acqua, la batteriaad alta tensione potrebbecausare scosse o innescare un
incendio. Pertanto, disattivare il
sistema ibrido, prendere con sé
la chiave e mettersi al sicuro.
Non rischiare mai un contatto
fisico con un veicolo sommersodall'acqua. Contattare immediatamente un concessionario autorizzato
HYUNDAI e avvisarlo che ilveicolo in questione è unveicolo ibrido.
ATTENZIONE
PPRR EECCAA UU ZZIIOO NNII PP EERR LL AA SS IICC UU RREEZZ ZZAA DD EELL VV EEIICC OO LLOO IIBB RRIIDD OO (( CC OO NNTT..))
Page 28 of 564
H17

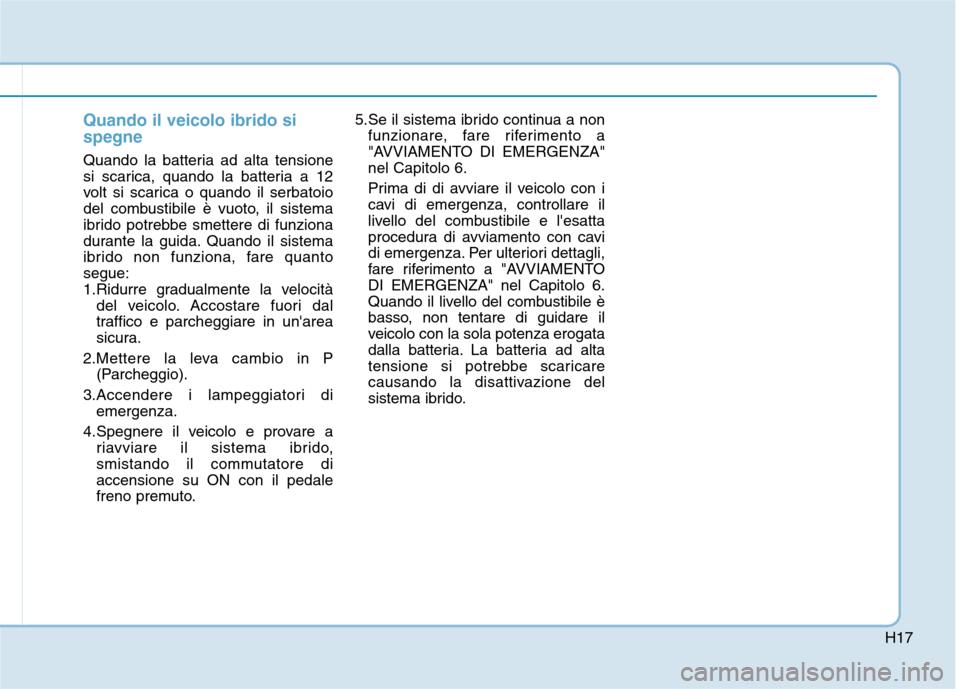

Quando il veicolo ibrido si spegne
Quando la batteria ad alta tensione
si scarica, quando la batteria a 12
volt si scarica o quando il serbatoio
del combustibile è vuoto, il sistema
ibrido potrebbe smettere di funziona
durante la guida. Quando il sistema
ibrido non funziona, fare quantosegue:
1.Ridurre gradualmente la velocitàdel veicolo. Accostare fuori dal
traffico e parcheggiare in un'area
sicura.
2.Mettere la leva cambio in P (Parcheggio).
3.Accendere i lampeggiatori di emergenza.
4.Spegnere il veicolo e provare a riavviare il sistema ibrido,
smistando il commutatore diaccensione su ON con il pedale
freno premuto. 5.Se il sistema ibrido continua a non
funzionare, fare riferimento a
"AVVIAMENTO DI EMERGENZA"nel Capitolo 6.
Prima di di avviare il veicolo con i
cavi di emergenza, controllare il
livello del combustibile e l'esatta
procedura di avviamento con cavi
di emergenza. Per ulteriori dettagli,
fare riferimento a "AVVIAMENTODI EMERGENZA" nel Capitolo 6.
Quando il livello del combustibile è
basso, non tentare di guidare il
veicolo con la sola potenza erogata
dalla batteria. La batteria ad alta
tensione si potrebbe scaricare
causando la disattivazione del
sistema ibrido.
Page 29 of 564
Un'occhiata al veicolo
1
Un'occhiata al veicolo
1Panoramica dell'esterno (I) ..................................1-2
Panoramica dell'esterno (II) .................................1-3
Panoramica dell'interno ........................................1-4
Panoramica del cruscotto .....................................1-5
Vano motore ...........................................................1-6
Page 30 of 564
1-2
PPAA NN OO RRAA MM IICC AA DD EELLLL''EE SSTT EERR NN OO (( II))
Un'occhiata al veicolo

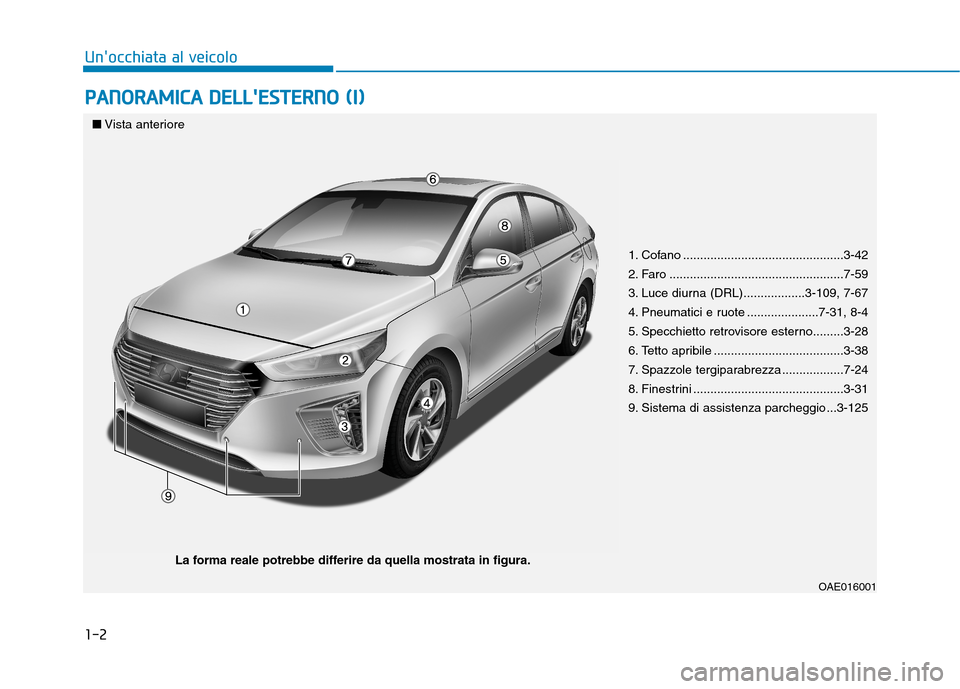

1. Cofano ...............................................3-42
2. Faro ...................................................7-59
3. Luce diurna (DRL)..................3-109, 7-67
4. Pneumatici e ruote .....................7-31, 8-4
5. Specchietto retrovisore esterno.........3-28
6. Tetto apribile ......................................3-38
7. Spazzole tergiparabrezza ..................7-24
8. Finestrini ............................................3-31
9. Sistema di assistenza parcheggio ...3-125
OAE016001
■Vista anteriore
La forma reale potrebbe differire da quella mostrata in figura.
