Page 31 of 564

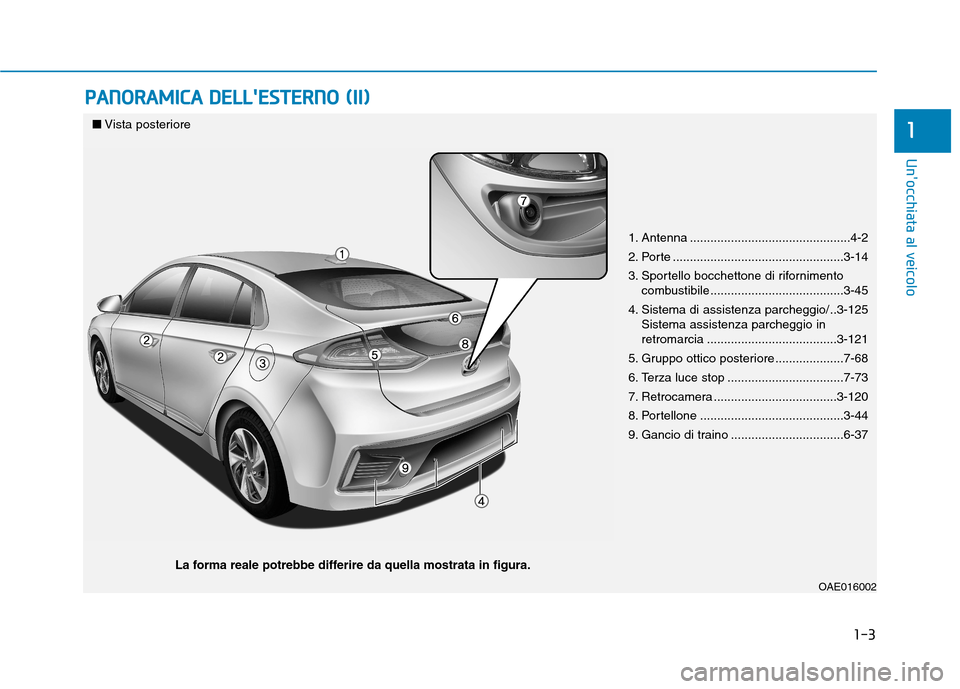

1-3
Un'occhiata al veicolo
PPAA NN OO RRAA MM IICC AA DD EELLLL''EE SSTT EERR NN OO (( IIII ))
1
1. Antenna ...............................................4-2
2. Porte ..................................................3-14
3. Sportello bocchettone di rifornimento
combustibile .......................................3-45
4. Sistema di assistenza parcheggio/ ..3-125 Sistema assistenza parcheggio in
retromarcia ......................................3-121
5. Gruppo ottico posteriore ....................7-68
6. Terza luce stop ..................................7-73
7. Retrocamera ....................................3-120
8. Portellone ..........................................3-44
9. Gancio di traino .................................6-37
OAE016002
■Vista posteriore
La forma reale potrebbe differire da quella mostrata in figura.
Page 32 of 564

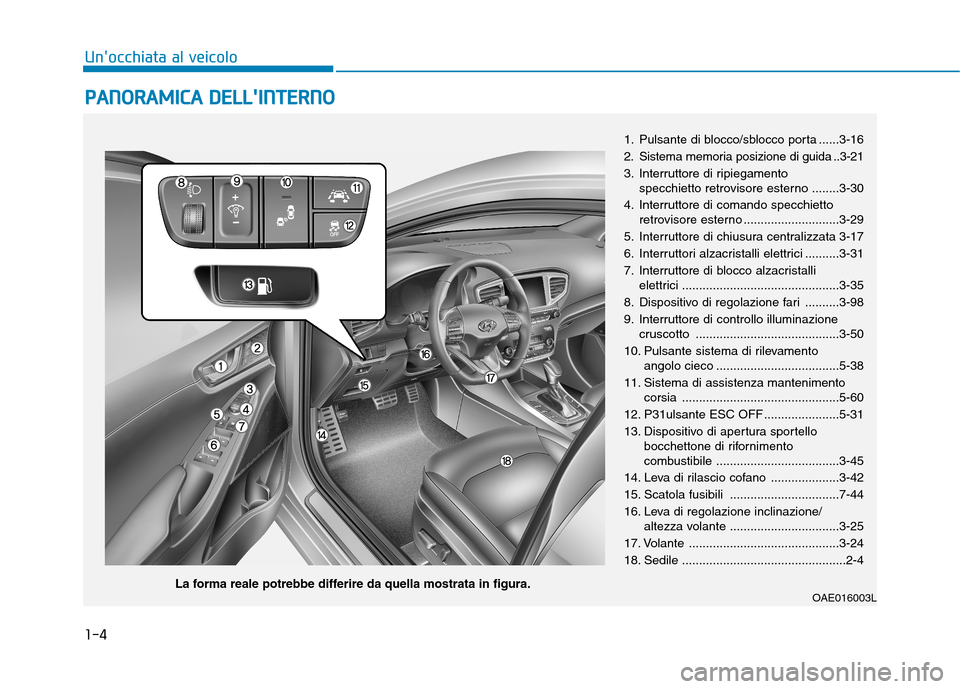

1-4
Un'occhiata al veicoloP
P AA NN OO RRAA MM IICC AA DD EELLLL''IINN TTEERR NN OO
1. Pulsante di blocco/sblocco porta ......3-16
2. Sistema memoria posizione di guida ..3-21
3. Interruttore di ripiegamento
specchietto retrovisore esterno ........3-30
4. Interruttore di comando specchietto retrovisore esterno ............................3-29
5. Interruttore di chiusura centralizzata 3-17
6. Interruttori alzacristalli elettrici ..........3-31
7. Interruttore di blocco alzacristalli elettrici ..............................................3-35
8. Dispositivo di regolazione fari ..........3-98
9. Interruttore di controllo illuminazione cruscotto ..........................................3-50
10. Pulsante sistema di rilevamento angolo cieco ....................................5-38
11. Sistema di assistenza mantenimento corsia ..............................................5-60
12. P31ulsante ESC OFF ......................5-31
13. Dispositivo di apertura sportello bocchettone di rifornimento
combustibile ....................................3-45
14. Leva di rilascio cofano ....................3-42
15. Scatola fusibili ................................7-44
16. Leva di regolazione inclinazione/ altezza volante ................................3-25
17. Volante ............................................3-24
18. Sedile ................................................2-4
OAE016003L
La forma reale potrebbe differire da quella mostrata in figura.
Page 33 of 564

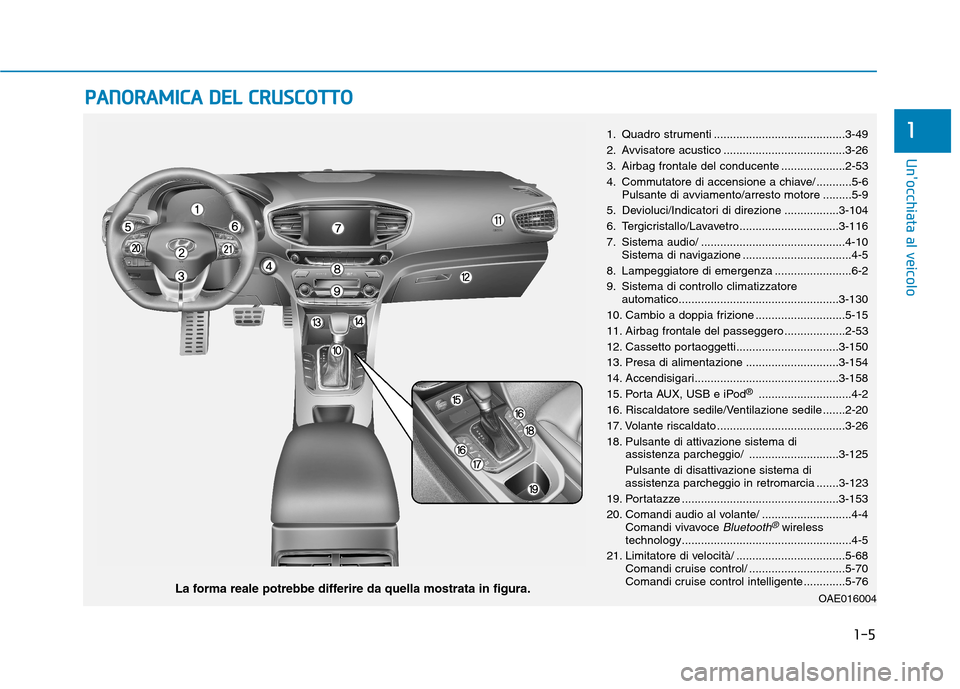

1-5
Un'occhiata al veicolo
1
PPAA NN OO RRAA MM IICC AA DD EELL CC RR UU SSCC OO TTTTOO
OAE016004
1. Quadro strumenti .........................................3-49
2. Avvisatore acustico ......................................3-26
3. Airbag frontale del conducente ....................2-53
4. Commutatore di accensione a chiave/ ...........5-6
Pulsante di avviamento/arresto motore .........5-9
5. Devioluci/Indicatori di direzione .................3-104
6. Tergicristallo/Lavavetro...............................3-116
7. Sistema audio/ .............................................4-10 Sistema di navigazione ..................................4-5
8. Lampeggiatore di emergenza ........................6-2
9. Sistema di controllo climatizzatore automatico..................................................3-130
10. Cambio a doppia frizione ............................5-15
11. Airbag frontale del passeggero ...................2-53
12. Cassetto portaoggetti................................3-150
13. Presa di alimentazione .............................3-154
14. Accendisigari.............................................3-158
15. Porta AUX, USB e iPod ®
.............................4-2
16. Riscaldatore sedile/Ventilazione sedile .......2-20
17. Volante riscaldato ........................................3-26
18. Pulsante di attivazione sistema di assistenza parcheggio/ ............................3-125
Pulsante di disattivazione sistema di
assistenza parcheggio in retromarcia .......3-123
19. Portatazze .................................................3-153
20. Comandi audio al volante/ ............................4-4 Comandi vivavoce
Bluetooth®wireless
technology.....................................................4-5
21. Limitatore di velocità/ ..................................5-68 Comandi cruise control/ ..............................5-70
Comandi cruise control intelligente .............5-76
La forma reale potrebbe differire da quella mostrata in figura.
Page 34 of 564

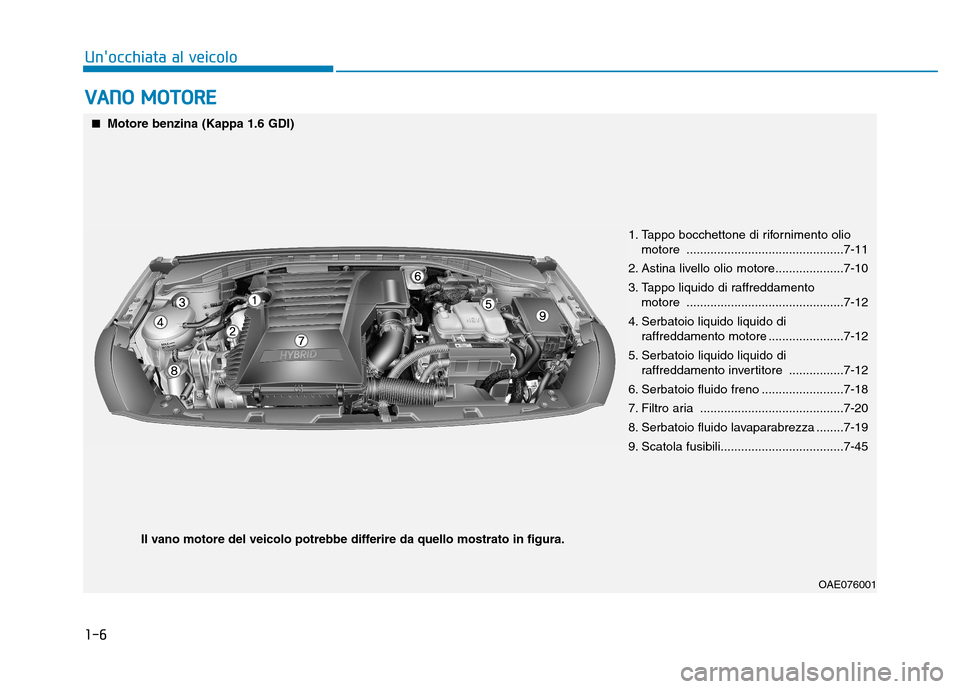

1-6
Un'occhiata al veicoloV
V AA NN OO MM OOTTOO RREE
OAE076001
■■
Motore benzina (Kappa 1.6 GDI)
1. Tappo bocchettone di rifornimento olio
motore ..............................................7-11
2. Astina livello olio motore....................7-10
3. Tappo liquido di raffreddamento motore ..............................................7-12
4. Serbatoio liquido liquido di raffreddamento motore ......................7-12
5. Serbatoio liquido liquido di raffreddamento invertitore ................7-12
6. Serbatoio fluido freno ........................7-18
7. Filtro aria ..........................................7-20
8. Serbatoio fluido lavaparabrezza ........7-19
9. Scatola fusibili....................................7-45
Il vano motore del veicolo potrebbe differire da quello mostrato in figura.
Page 35 of 564

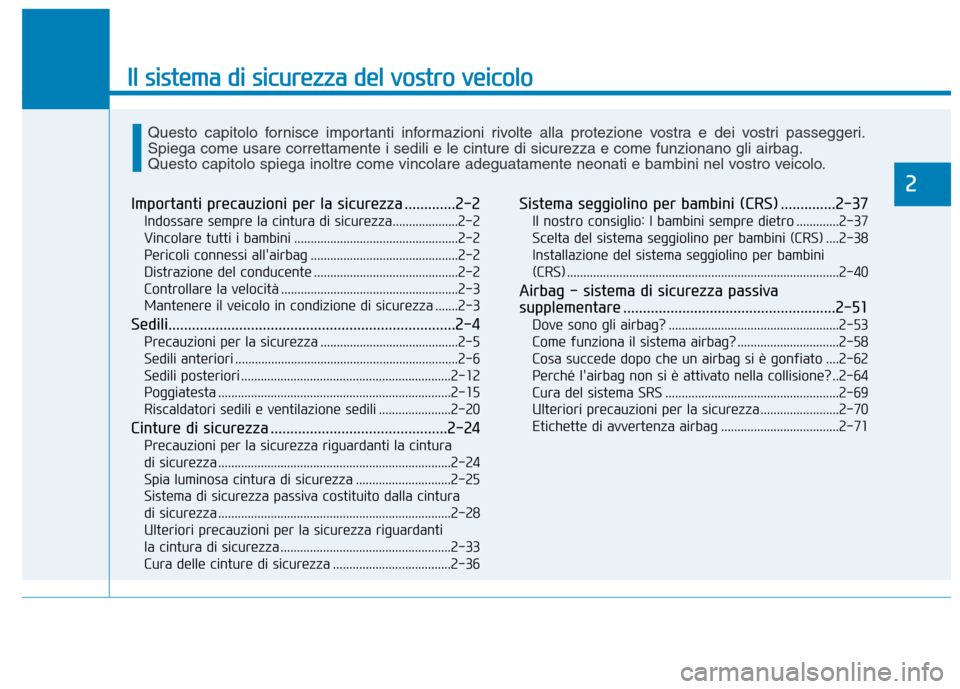

Il sistema di sicurezza del vostro veicolo
2
Importanti precauzioni per la sicurezza .............2-2Indossare sempre la cintura di sicurezza....................2-2
Vincolare tutti i bambini ..................................................2-2
Pericoli connessi all'airbag .............................................2-2
Distrazione del conducente ............................................2-2
Controllare la velocità ......................................................2-3
Mantenere il veicolo in condizione di sicurezza .......2-3
Sedili.........................................................................2-4 Precauzioni per la sicurezza ..........................................2-5
Sedili anteriori ....................................................................2-6
Sedili posteriori ................................................................2-12
Poggiatesta .......................................................................2-15
Riscaldatori sedili e ventilazione sedili ......................2-20
Cinture di sicurezza .............................................2-24 Precauzioni per la sicurezza riguardanti la cintura
di sicurezza .......................................................................2-24Spia luminosa cintura di sicurezza .............................2-25
Sistema di sicurezza passiva costituito dalla cintura
di sicurezza .......................................................................2-28
Ulteriori precauzioni per la sicurezza riguardanti
la cintura di sicurezza ....................................................2-33 Cura delle cinture di sicurezza ....................................2-36 Sistema seggiolino per bambini (CRS) ..............2-37
Il nostro consiglio: I bambini sempre dietro .............2-37
Scelta del sistema seggiolino per bambini (CRS) ....2-38
Installazione del sistema seggiolino per bambini
(CRS) ...................................................................................2-40
Airbag - sistema di sicurezza passiva
supplementare ......................................................2-51 Dove sono gli airbag? ....................................................2-53
Come funziona il sistema airbag? ...............................2-58
Cosa succede dopo che un airbag si è gonfiato ....2-62
Perché l'airbag non si è attivato nella collisione? ..2-64
Cura del sistema SRS .....................................................2-69
Ulteriori precauzioni per la sicurezza ........................2-70
Etichette di avvertenza airbag ....................................2-71
Questo capitolo fornisce importanti informazioni rivolte alla protezione vostra e dei vostri passeggeri. Spiega come usare correttamente i sedili e le cinture di sicurezza e come funzionano gli airbag.
Questo capitolo spiega inoltre come vincolare adeguatamente neonati e bambini nel vostro veicolo.
Page 36 of 564
2-2
All'interno di questa sezione e
dell'intero manuale sono riportate
numerose precauzioni e
raccomandazioni riguardanti la
sicurezza. Le precauzioni per la
sicurezza contenute nella presente
sezione sono tra le più importanti.
Indossare sempre la cintura di sicurezza
La cintura di sicurezza è la migliore protezione a disposizione per
qualsiasi tipo d'incidente. Gli airbag
sono concepiti per svolgere unafunzione supplementare e non
sostitutiva a quella delle cinture di
sicurezza. Quindi, anche se il veicoloè equipaggiato con airbag, sia il
conducente che tutti i passeggeri
devono SEMPRE indossare le
rispettive cinture di sicurezza avendo
cura d'indossarle correttamente.
Vincolare tutti i bambini
Tutti i bambini sotto ai 13 anni
devono stare sul sedile posteriore,
opportunamente vincolati, e mai sul
sedile anteriore. I neonati e i bambini
più piccoli devono essere vincolati inun sistema seggiolino per bambini
appropriato. I bambini più grandi
devono utilizzare un seggiolino
ausiliario che permetta d'indossare
la cintura di sicurezza a tre punti finoa quando non sono sufficientementealti da poter indossare correttamente
la cintura di sicurezza senza l'ausilio
del seggiolino.
Pericoli connessi all'airbag
Se da un lato gli airbag possono
salvare vite, dall'altro possono
causare lesioni serie o fatali agli
occupanti qualora questi siano sedutitroppo vicino ad essi o non siano
adeguatamente vincolati al sedile.Neonati, bambini e persone adulte di
bassa statura sono i soggetti più
esposti al rischio di lesioni in caso di
gonfiamento dell'airbag. Seguire tutte
le istruzioni e avvertenze riportate nel
presente manuale.
Distrazione del conducente
La distrazione del conducente
rappresenta una potenziale causa di
seri pericoli che possono avere
conseguenze anche mortali, specie
se il conducente è un principiante. La
sicurezza deve essere la primapreoccupazione quando ci si mette
al volante e i conducenti devono
avere consapevolezza di quanto
grande sia la varietà dei fattori di
distrazione; uno stato di sonnolenza,
il tentativo di raggiungere un oggetto,
mangiare, guardarsi allo specchietto,
dedicare attenzione agli altri
occupanti e usare telefoni cellulari. I conducenti possono tendere a
distrarsi quando distolgono gli occhi
e l'attenzione dalla strada o le mani
dal volante per focalizzarsi su altre
attività anziché sulla guida. Per
ridurre il rischio di distrarsi e causareun incidente:
Maneggiare i dispositivi portatili
(cioè, lettori MP3, telefoni,
navigatori, ecc.) SEMPRE a
veicolo parcheggiato o fermo incondizioni di sicurezza.
IIMM PPOO RRTTAA NN TTII PP RR EECCAA UU ZZIIOO NNII PP EERR LL AA SS IICC UU RREEZZ ZZAA
Il sistema di sicurezza del vostro veicolo
Page 37 of 564

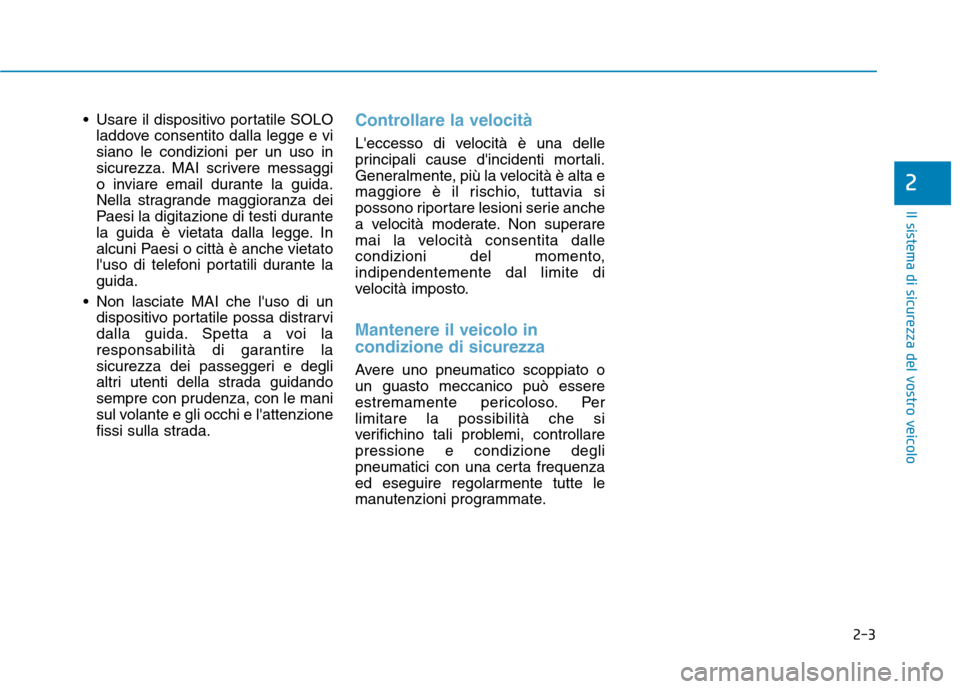

2-3
Il sistema di sicurezza del vostro veicolo
Usare il dispositivo portatile SOLOladdove consentito dalla legge e vi siano le condizioni per un uso in
sicurezza. MAI scrivere messaggi
o inviare email durante la guida.
Nella stragrande maggioranza dei
Paesi la digitazione di testi durante
la guida è vietata dalla legge. In
alcuni Paesi o città è anche vietato
l'uso di telefoni portatili durante laguida.
Non lasciate MAI che l'uso di un dispositivo portatile possa distrarvi
dalla guida. Spetta a voi la
responsabilità di garantire la
sicurezza dei passeggeri e degli
altri utenti della strada guidando
sempre con prudenza, con le mani
sul volante e gli occhi e l'attenzione
fissi sulla strada.Controllare la velocità
L'eccesso di velocità è una delle
principali cause d'incidenti mortali.
Generalmente, più la velocità è alta e
maggiore è il rischio, tuttavia si
possono riportare lesioni serie anche
a velocità moderate. Non superare
mai la velocità consentita dalle
condizioni del momento,indipendentemente dal limite di
velocità imposto.
Mantenere il veicolo in condizione di sicurezza
Avere uno pneumatico scoppiato o un guasto meccanico può essere
estremamente pericoloso. Perlimitare la possibilità che si
verifichino tali problemi, controllarepressione e condizione degli
pneumatici con una certa frequenza
ed eseguire regolarmente tutte le
manutenzioni programmate.
2
Page 38 of 564
2-4
SSEE DD IILL II
Il sistema di sicurezza del vostro veicolo
OAE036001
Sedile anteriore
(1) Avanti e indietro(2) Angolazione schienale sedile(3) Altezza cuscino sedile*
(4) Supporto lombare
(Sedile del conducente)*
(5) Riscaldatore sedile* / Ventilazione sedile*
(6) Poggiatesta Sedile di seconda fila
(7) Angolazione e ripiegamento schienale sedile
(8) Poggiatesta
(9) Bracciolo(10) Riscaldatore sedile*
* : se in dotazione

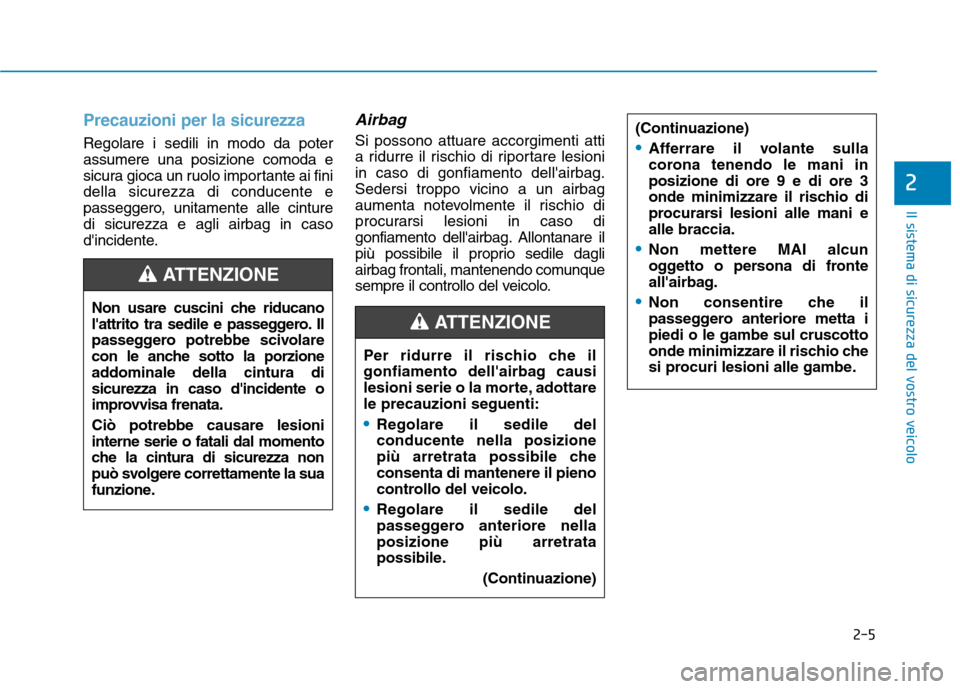

Page 39 of 564
2-5
Il sistema di sicurezza del vostro veicolo
Precauzioni per la sicurezza
Regolare i sedili in modo da poter assumere una posizione comoda e
sicura gioca un ruolo importante ai finidella sicurezza di conducente e
passeggero, unitamente alle cinturedi sicurezza e agli airbag in caso
d'incidente.
Airbag
Si possono attuare accorgimenti atti
a ridurre il rischio di riportare lesioniin caso di gonfiamento dell'airbag.Sedersi troppo vicino a un airbag
aumenta notevolmente il rischio di
procurarsi lesioni in caso di
gonfiamento dell'airbag. Allontanare il
più possibile il proprio sedile dagli
airbag frontali, mantenendo comunque
sempre il controllo del veicolo.
2
Per ridurre il rischio che il
gonfiamento dell'airbag causi
lesioni serie o la morte, adottarele precauzioni seguenti:
Regolare il sedile del conducente nella posizione
più arretrata possibile checonsenta di mantenere il pieno
controllo del veicolo.
Regolare il sedile del
passeggero anteriore nellaposizione più arretrata
possibile.(Continuazione)
ATTENZIONE
(Continuazione)
Afferrare il volante sulla
corona tenendo le mani inposizione di ore 9 e di ore 3
onde minimizzare il rischio di
procurarsi lesioni alle mani ealle braccia.
Non mettere MAI alcun
oggetto o persona di fronte
all'airbag.
Non consentire che il
passeggero anteriore metta ipiedi o le gambe sul cruscotto
onde minimizzare il rischio che
si procuri lesioni alle gambe.Non usare cuscini che riducano
l'attrito tra sedile e passeggero. Il
passeggero potrebbe scivolare
con le anche sotto la porzione
addominale della cintura disicurezza in caso d'incidente o
improvvisa frenata. Ciò potrebbe causare lesioni interne serie o fatali dal momento
che la cintura di sicurezza non
può svolgere correttamente la sua
funzione.
ATTENZIONE

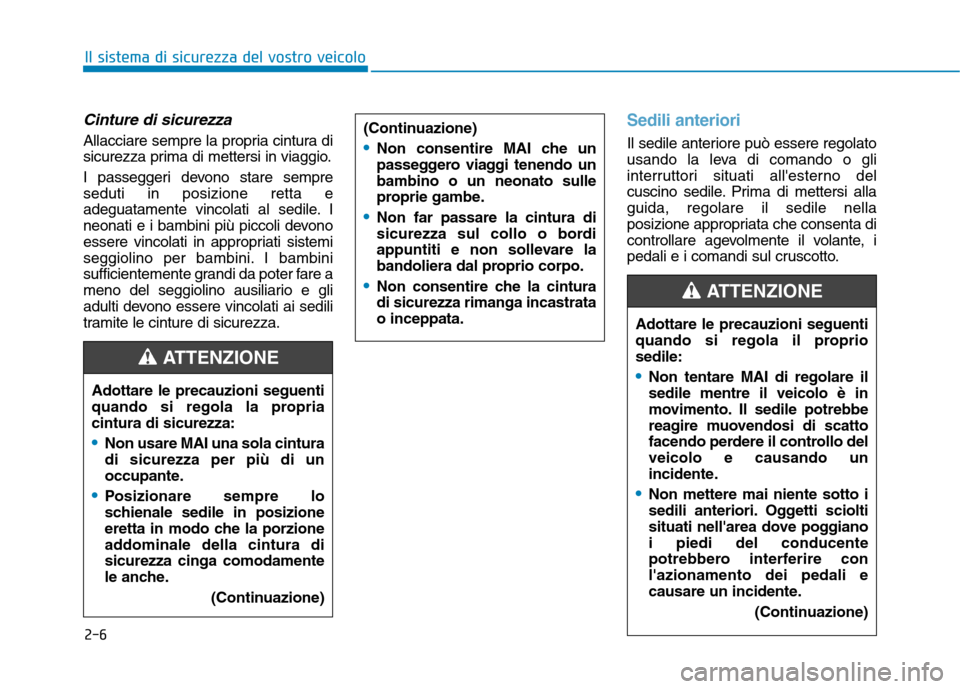

Page 40 of 564
2-6
Il sistema di sicurezza del vostro veicolo
Cinture di sicurezza
Allacciare sempre la propria cintura di
sicurezza prima di mettersi in viaggio.
I passeggeri devono stare sempre seduti in posizione retta e
adeguatamente vincolati al sedile. I
neonati e i bambini più piccoli devono
essere vincolati in appropriati sistemi
seggiolino per bambini. I bambini
sufficientemente grandi da poter fare a
meno del seggiolino ausiliario e gli
adulti devono essere vincolati ai sedili
tramite le cinture di sicurezza.
Sedili anteriori
Il sedile anteriore può essere regolato
usando la leva di comando o gli
interruttori situati all'esterno del
cuscino sedile. Prima di mettersi allaguida, regolare il sedile nella
posizione appropriata che consenta di
controllare agevolmente il volante, i
pedali e i comandi sul cruscotto.
Adottare le precauzioni seguenti
quando si regola la propriacintura di sicurezza:
Non usare MAI una sola cintura di sicurezza per più di un
occupante.
Posizionare sempre lo
schienale sedile in posizione
eretta in modo che la porzione
addominale della cintura disicurezza cinga comodamente
le anche. (Continuazione)
(Continuazione)
Non consentire MAI che un
passeggero viaggi tenendo unbambino o un neonato sulle
proprie gambe.
Non far passare la cintura di
sicurezza sul collo o bordi
appuntiti e non sollevare la
bandoliera dal proprio corpo.
Non consentire che la cintura di sicurezza rimanga incastratao inceppata.
ATTENZIONE
Adottare le precauzioni seguenti
quando si regola il propriosedile:
Non tentare MAI di regolare il sedile mentre il veicolo è in
movimento. Il sedile potrebbe
reagire muovendosi di scatto
facendo perdere il controllo delveicolo e causando un
incidente.
Non mettere mai niente sotto i
sedili anteriori. Oggetti sciolti
situati nell'area dove poggianoi piedi del conducente
potrebbero interferire conl'azionamento dei pedali e
causare un incidente.(Continuazione)
ATTENZIONE
