Manutenzione2. Pulire l'interno del filtro aria.
3. Sostituire la cartuccia filtro aria.
4. Bloccare il coperchio con ifermagli di aggancio coperchio.
5. Controllare se il coperchio è installato saldamente. Informazioni
Se il veicolo viene usato in aree
estremamente polverose o sabbiose,
sostituire la cartuccia con maggiore
frequenza rispetto ai normali
intervalli consigliati (fare riferimento
a "Manutenzione in condizioni d'uso
severe").
Non guidare con la cartuccia filtro aria rimossa. Ciò
causerebbe un'eccessiva usura
del motore.
Quando si rimuove la cartuccia filtro aria, fare attenzione che
non entri polvere o sporcizia
nella presa aria o si potrebberoverificare danni.
Usare parti originali HYUNDAI; l'uso di parti non originali
potrebbe danneggiare il
debimetro.
NOTA
i
OAE076012
Page 482 of 564

7-22
ManutenzioneF
F IILL TT RR OO AA RRIIAA CC LLIIMM AATTIIZZ ZZAA TTOO RREE
Ispezione del filtro
Il filtro aria climatizzatore deve essere sostituito come indicato nel
piano di manutenzione. Se il veicoloviene usato a lungo in ambienti
urbani ad elevato tasso
d'inquinamento o su strade
sconnesse polverose, deve essereispezionato con maggior frequenza e
sostituito in anticipo. Se vi occupate
voi di sostituire il filtro aria
climatizzatore, abbiate cura di
attenervi alla procedura che segue
facendo attenzione a non
danneggiare altri componenti. 1. Rimuovere l'asta di supporto (1). 2.
Con il cassetto portaoggetti
aperto, rimuovere i fermi su
entrambi i lati.
OAE076013OAE076014
Page 483 of 564

7-23
7

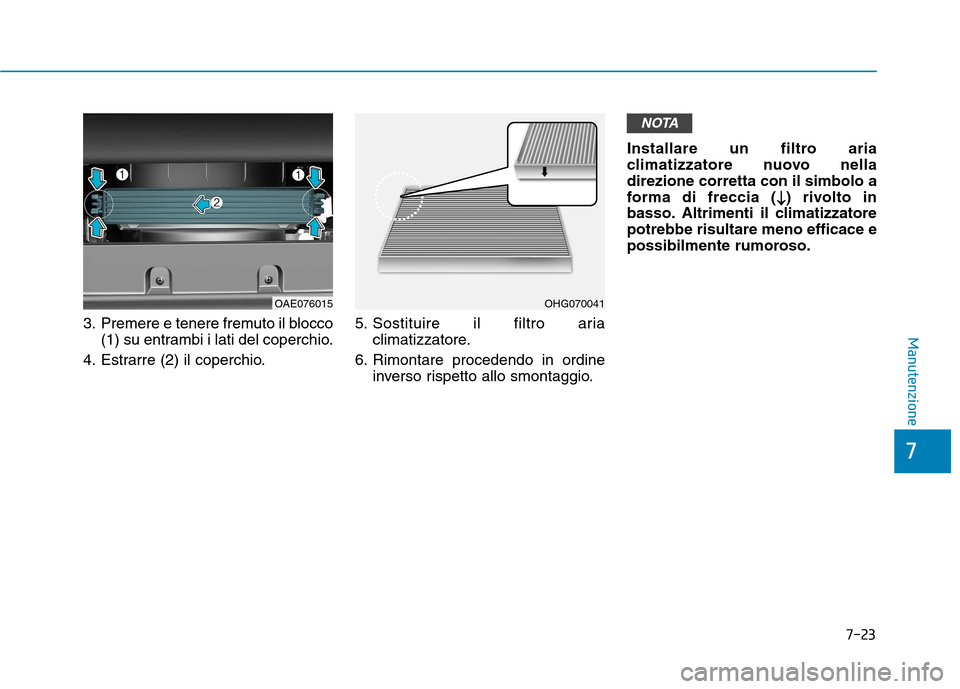

Manutenzione3. Premere e tenere fremuto il blocco(1) su entrambi i lati del coperchio.
4. Estrarre (2) il coperchio. 5. Sostituire il filtro aria
climatizzatore.
6. Rimontare procedendo in ordine inverso rispetto allo smontaggio. Installare un filtro aria
climatizzatore nuovo nelladirezione corretta con il simbolo a
forma di freccia (
) rivolto in
basso. Altrimenti il climatizzatore potrebbe risultare meno efficace e
possibilmente rumoroso.
NOTA
OHG070041OAE076015
Page 484 of 564

7-24
ManutenzioneS
S PP AA ZZZZOO LLEE TT EERR GG IICC RR IISS TT AA LLLL OO

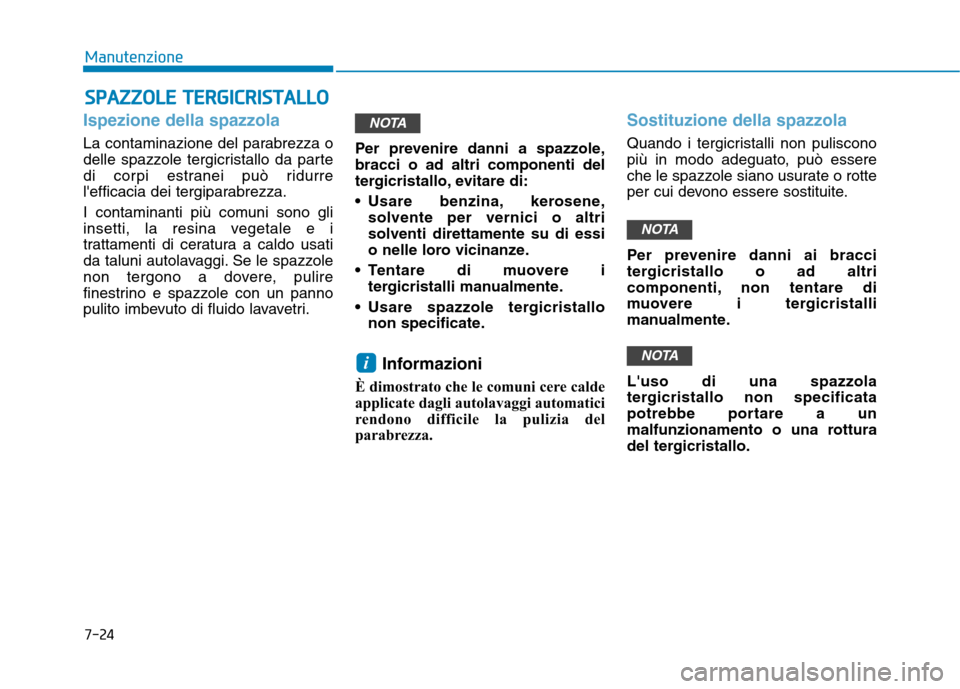

Ispezione della spazzola
La contaminazione del parabrezza o
delle spazzole tergicristallo da parte
di corpi estranei può ridurre
l'efficacia dei tergiparabrezza.
I contaminanti più comuni sono gli
insetti, la resina vegetale e i
trattamenti di ceratura a caldo usati
da taluni autolavaggi. Se le spazzole
non tergono a dovere, pulire
finestrino e spazzole con un panno
pulito imbevuto di fluido lavavetri. Per prevenire danni a spazzole,bracci o ad altri componenti del
tergicristallo, evitare di:
Usare benzina, kerosene,
solvente per vernici o altri solventi direttamente su di essi
o nelle loro vicinanze.
Tentare di muovere i tergicristalli manualmente.
Usare spazzole tergicristallo non specificate.
Informazioni
È dimostrato che le comuni cere calde
applicate dagli autolavaggi automatici
rendono difficile la pulizia del
parabrezza.
Sostituzione della spazzola
Quando i tergicristalli non puliscono
più in modo adeguato, può essere
che le spazzole siano usurate o rotte
per cui devono essere sostituite.
Per prevenire danni ai bracci
tergicristallo o ad altri
componenti, non tentare di
muovere i tergicristalli
manualmente. L'uso di una spazzola
tergicristallo non specificata
potrebbe portare a un
malfunzionamento o una rottura
del tergicristallo.
NOTA
NOTA
i
NOTA
Page 485 of 564

7-25
7
Manutenzione
Tipo A
1. Sollevare il braccio tergicristallo eruotare il gruppo spazzola
tergicristallo in modo da esporre il
fermaglio in plastica.
2. Premere il fermaglio e far scorrereil gruppo spazzola verso il basso.
3. Sollevarlo e staccarlo dal braccio.
4. Installare il gruppo spazzola in ordine inverso rispetto alla
rimozione.
Tipo B
1. Sollevare il braccio tergicristallo.
OLMB073020
OLMB073021
OLMB073022
OLF074017
Page 486 of 564

7-26
Manutenzione

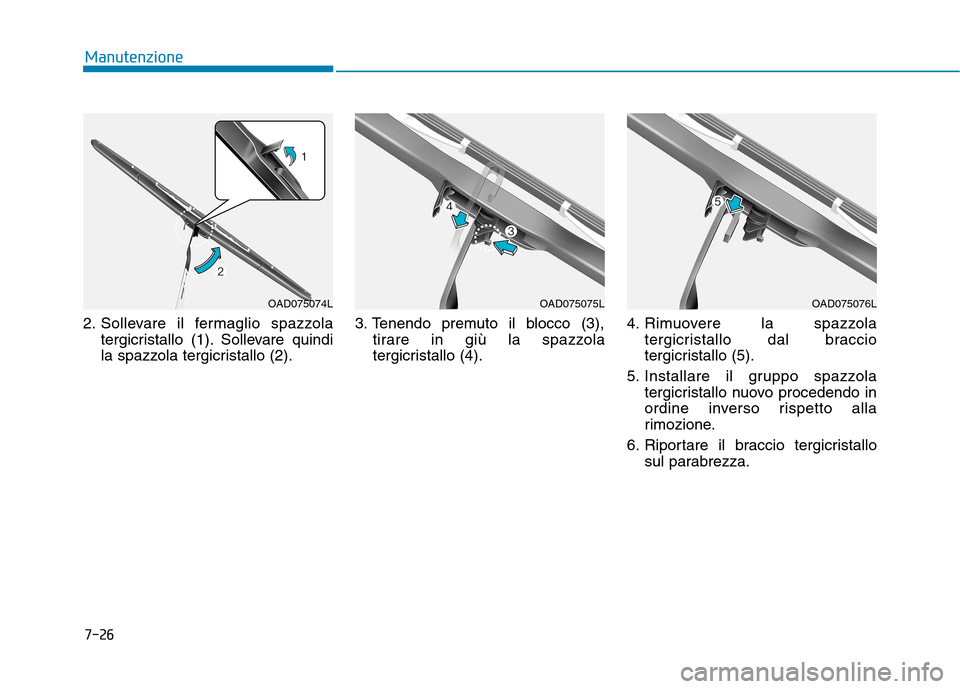

2. Sollevare il fermaglio spazzolatergicristallo (1). Sollevare quindi
la spazzola tergicristallo (2). 3. Tenendo premuto il blocco (3),
tirare in giù la spazzola
tergicristallo (4). 4. Rimuovere la spazzola
tergicristallo dal braccio
tergicristallo (5).
5. Installare il gruppo spazzola tergicristallo nuovo procedendo in
ordine inverso rispetto alla
rimozione.
6. Riportare il braccio tergicristallo sul parabrezza.
OAD075074LOAD075075LOAD075076L
Page 487 of 564

7-27
7
Manutenzione
BBAA TTTT EERR IIAA (( 11 22 VV OO LLTT ))
Per preservare voi e chi vi è
vicino dal rischio di LESIONI
SERIE o MORTE, seguiresempre queste precauzioni
quando si lavora vicino ad una
batteria o si maneggia unabatteria.
Leggere e seguiresempre le istruzioniscrupolosamente
quando si maneggia unabatteria.
Indossare occhiali protettivi designati per
proteggere gli occhi
dagli spruzzi di acido.
Tenere lontano dalla batteria qualsiasi
fiamma, scintilla o
articoli per il fumo. C'è sempre presenza d'idrogeno nelle celle di
una batteria, il quale è
altamente combustibile epuò esplodere ses'incendia.
(Continuazione)
ATTENZIONE (Continuazione)
Tenere le batterie fuori
dalla portata deibambini.
Le batterie contengono acido solforico che è
altamente corrosivo.
Evitare che l'acido vada
a contatto con occhi,
pelle o vestiario.
Se l'acido penetra negli occhi,
sciacquare gli occhi con acqua
fresca per almeno 15 minuti e
sottoporsi immediatamente a
visita medica. Se l'acido va sulla
pelle, lavare molto bene l'area
interessata. Se si avvertono
dolori o bruciori, sottoporsiimmediatamente a visitamedica.
Quando si solleva una batteria con scatola di
plastica, una pressione
eccessiva sulla scatola può
causare una perdita di acido.
Sollevare la batteria usando
un portabatteria o
afferrandola con ambo lemani su angoli contrapposti. (Continuazione)
(Continuazione)
Non tentare un avviamento
con cavi di emergenza se la
batteria del vostro veicolo èghiacciata.
Non tentare MAI di ricaricare
la batteria quando i cavibatteria del veicolo sonocollegati alla batteria.
Il commutatore di accensione
elettrico lavora con alta
tensione. Non toccare MAIquesti componenti conmotore in funzione o quando
il pulsante di Avviamento/Arresto Motore è nellaposizione ON.
Page 488 of 564

7-28
Manutenzione
Quando non si utilizza il veicoloper un lungo periodo di tempo in
un'area geografica a clima
freddo, scollegare la batteria e
conservarla al chiuso.
Caricare sempre la batteria al massimo per prevenire che lascatola batteria venga
danneggiata dalle basse
temperature.
Per mantenere la batteria al meglio della condizione
Mantenere la batteria saldamentemontata.
Mantenere la superficie della batteria pulita e asciutta.
Mantenere i terminali e i collegamenti puliti, serrati e rivestiti
con vaselina o grasso per
terminali.
Sciacquare via immediatamente l'acido fuoriuscito dalla batteria conuna soluzione di acqua e
bicarbonato di sodio.

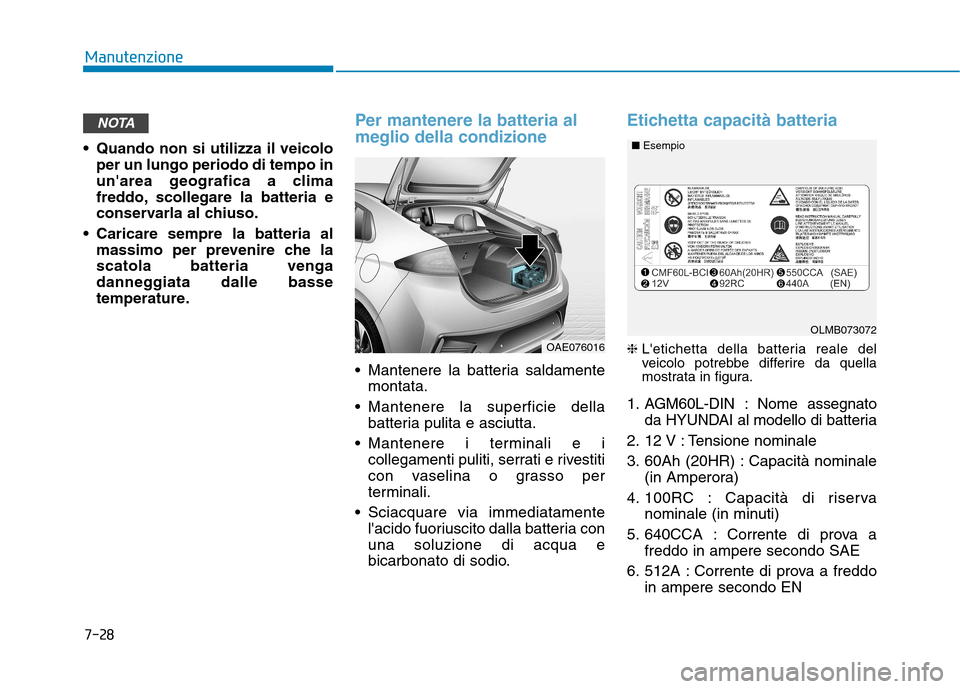

Etichetta capacità batteria
❈ L'etichetta della batteria reale del
veicolo potrebbe differire da quella
mostrata in figura.
1. AGM60L-DIN : Nome assegnato da HYUNDAI al modello di batteria
2. 12 V : Tensione nominale
3. 60Ah (20HR) : Capacità nominale (in Amperora)
4. 100RC : Capacità di riserva nominale (in minuti)
5. 640CCA : Corrente di prova a freddo in ampere secondo SAE
6. 512A : Corrente di prova a freddo in ampere secondo EN
NOTA
OAE076016
OLMB073072
■
Esempio
Page 489 of 564

7-29
7
Manutenzione
Ricarica della batteria
Tramite caricabatteria
Il vostro veicolo è equipaggiato con
una batteria base di calcio esente da
manutenzione.
Se la batteria si scaricarapidamente (per esempio perché
si sono lasciati accessi i fari o le
luci interne a veicolo fermo),
ricaricarla mediante carica lenta
(carica centellinare) per 10 ore.
Se la batteria si è scaricata progressivamente a causa
dell'elevato carico elettrico durante
l'uso del veicolo, ricaricarla a 20-
30A per due ore. Seguire sempre questeistruzioni quando si ricarica la
batteria del proprio veicolo,
onde evitare il rischio di
LESIONI SERIE o MORTE daesplosione o ustioni da acido:
Prima di effettuare la
manutenzione o la ricarica
della batteria, disattivare tuttigli accessori e smistare il
pulsante di Avviamento/Arresto Motore nella
posizione OFF.
Tenere lontano dalla batteria
qualsiasi fiamma, scintilla o
articoli per il fumo.
Lavorare sempre all'aperto o in un'area adeguatamenteventilata.
Indossare occhiali protettivi
quando si controlla la batteriadurante la ricarica.
La batteria deve essere rimossa dal veicolo eposizionata in un'area benventilata.
(Continuazione)
ATTENZIONE (Continuazione)
Osservare la batteria durante
la ricarica, ed interrompere laricarica o ridurne la velocitàqualora le celle della batteriainizino ad andare in
ebollizione violentemente.
Il suo cavo negativo batteria
deve essere rimosso perprimo e installato per ultimoquando si scollega la batteria.Scollegare il caricabatteria nel
seguente ordine:
(1) Spegnere l'interruttore dialimentazione del
caricabatterie.
(2) Sganciare il morsetto
negativo dal terminale
batteria negativo.
(3) Sganciare il morsetto
positivo dal terminale
batteria positivo.
Usare sempre una batteria
originale approvata da
HYUNDAI quando sisostituisce la batteria.
Page 490 of 564

7-30
Manutenzione

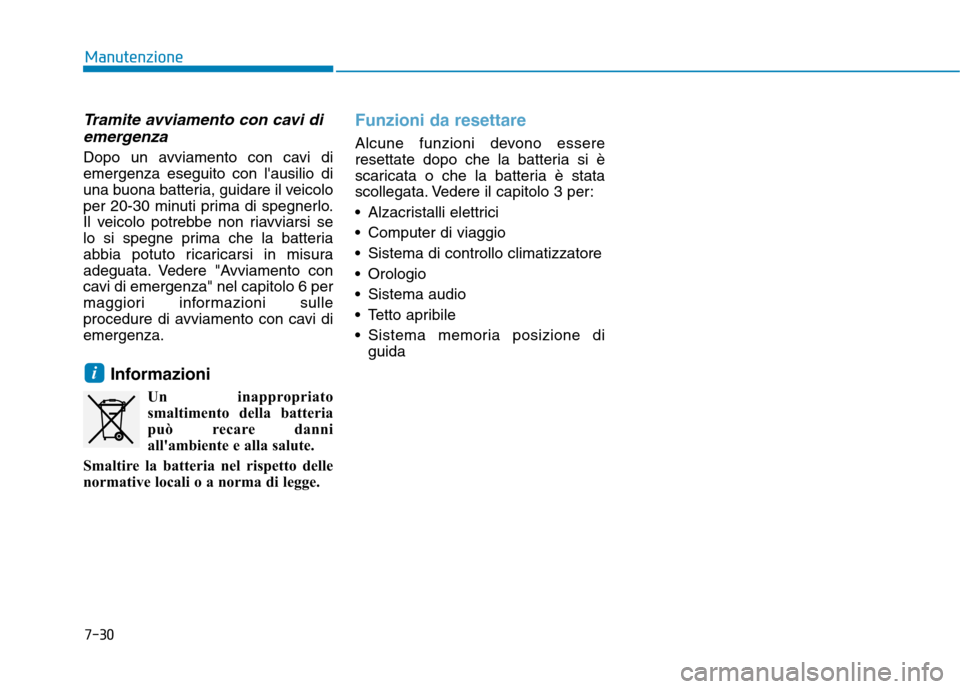

Tramite avviamento con cavi diemergenza
Dopo un avviamento con cavi di emergenza eseguito con l'ausilio di
una buona batteria, guidare il veicolo
per 20-30 minuti prima di spegnerlo.
Il veicolo potrebbe non riavviarsi se
lo si spegne prima che la batteria
abbia potuto ricaricarsi in misura
adeguata. Vedere "Avviamento con
cavi di emergenza" nel capitolo 6 per
maggiori informazioni sulle
procedure di avviamento con cavi diemergenza.
Informazioni Un inappropriatosmaltimento della batteria
può recare danni
all'ambiente e alla salute.
Smaltire la batteria nel rispetto delle
normative locali o a norma di legge.
Funzioni da resettare
Alcune funzioni devono essere
resettate dopo che la batteria si è
scaricata o che la batteria è stata
scollegata. Vedere il capitolo 3 per:
Alzacristalli elettrici
Computer di viaggio
Sistema di controllo climatizzatore
Orologio
Sistema audio
Tetto apribile
Sistema memoria posizione di guida
i
