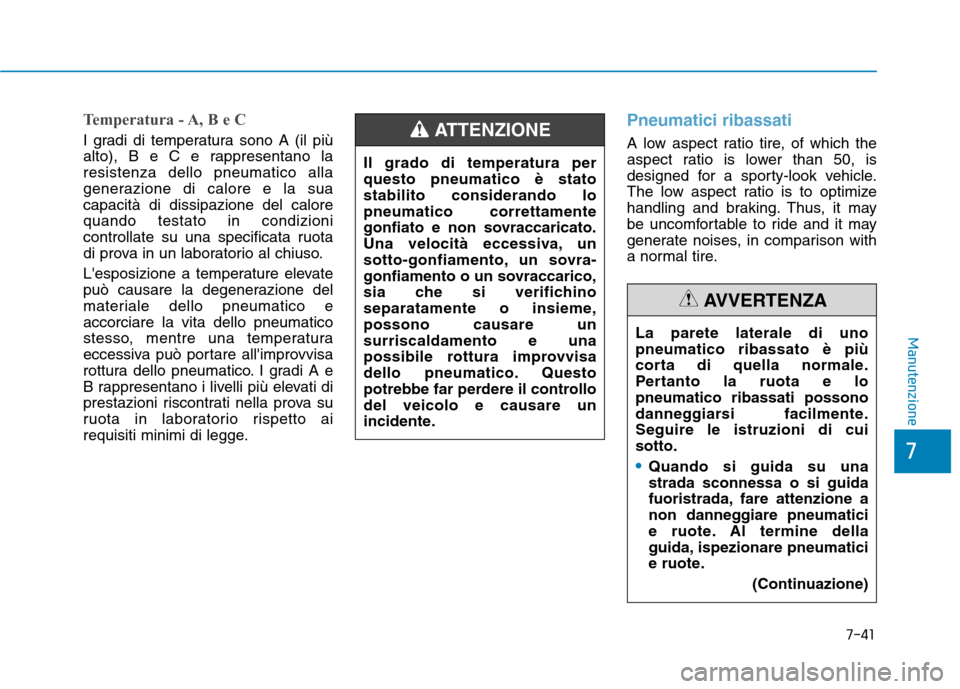

Temperatura - A, B e C
I gradi di temperatura sono A (il più
alto), B e C e rappresentano laresistenza dello pneumatico alla
generazione di calore e la suacapacità di dissipazione del calorequando testato in condizioni
controllate su una specificata ruota
di prova in un laboratorio al chiuso.
L'esposizione a temperature elevate
può causare la degenerazione del
materiale dello pneumatico eaccorciare la vita dello pneumatico
stesso, mentre una temperatura
eccessiva può portare all'improvvisa
rottura dello pneumatico. I gradi A e
B rappresentano i livelli più elevati di
prestazioni riscontrati nella prova su
ruota in laboratorio rispetto ai
requisiti minimi di legge.
Pneumatici ribassati
A low aspect ratio tire, of which the
aspect ratio is lower than 50, is
designed for a sporty-look vehicle.
The low aspect ratio is to optimize
handling and braking. Thus, it may
be uncomfortable to ride and it may
generate noises, in comparison with
a normal tire.La parete laterale di unopneumatico ribassato è più
corta di quella normale.
Pertanto la ruota e lopneumatico ribassati possono
danneggiarsi facilmente.Seguire le istruzioni di cuisotto.
Quando si guida su una strada sconnessa o si guida
fuoristrada, fare attenzione a
non danneggiare pneumatici
e ruote. Al termine della
guida, ispezionare pneumatici
e ruote. (Continuazione)
AVVERTENZA
Il grado di temperatura per questo pneumatico è statostabilito considerando lopneumatico correttamente
gonfiato e non sovraccaricato.
Una velocità eccessiva, un
sotto-gonfiamento, un sovra-
gonfiamento o un sovraccarico,
sia che si verifichino
separatamente o insieme,possono causare unsurriscaldamento e una
possibile rottura improvvisa
dello pneumatico. Questo
potrebbe far perdere il controllodel veicolo e causare un
incidente.
ATTENZIONE

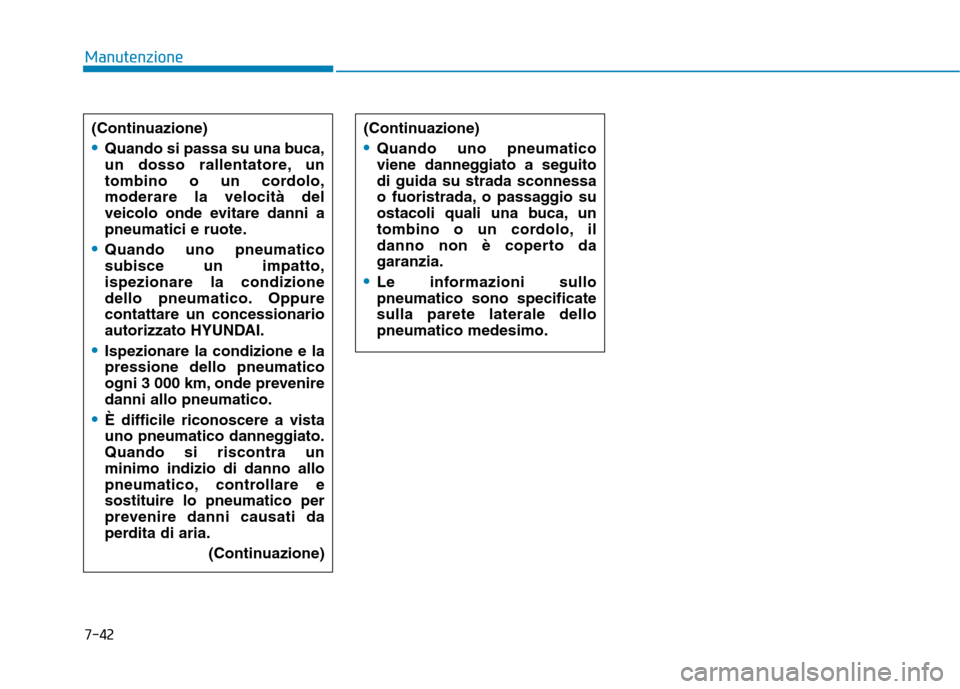

7-42
Manutenzione
(Continuazione)
Quando si passa su una buca,
un dosso rallentatore, un
tombino o un cordolo,moderare la velocità del
veicolo onde evitare danni a
pneumatici e ruote.
Quando uno pneumatico subisce un impatto,ispezionare la condizione
dello pneumatico. Oppurecontattare un concessionario
autorizzato HYUNDAI.
Ispezionare la condizione e la pressione dello pneumatico
ogni 3 000 km, onde preveniredanni allo pneumatico.
È difficile riconoscere a vista
uno pneumatico danneggiato.Quando si riscontra unminimo indizio di danno allo
pneumatico, controllare esostituire lo pneumatico per
prevenire danni causati da
perdita di aria.(Continuazione)
(Continuazione)
Quando uno pneumatico
viene danneggiato a seguitodi guida su strada sconnessa
o fuoristrada, o passaggio su
ostacoli quali una buca, un
tombino o un cordolo, il
danno non è coperto dagaranzia.
Le informazioni sullo pneumatico sono specificatesulla parete laterale dellopneumatico medesimo.

7-43
7
Manutenzione
FFUU SSIIBB IILL II

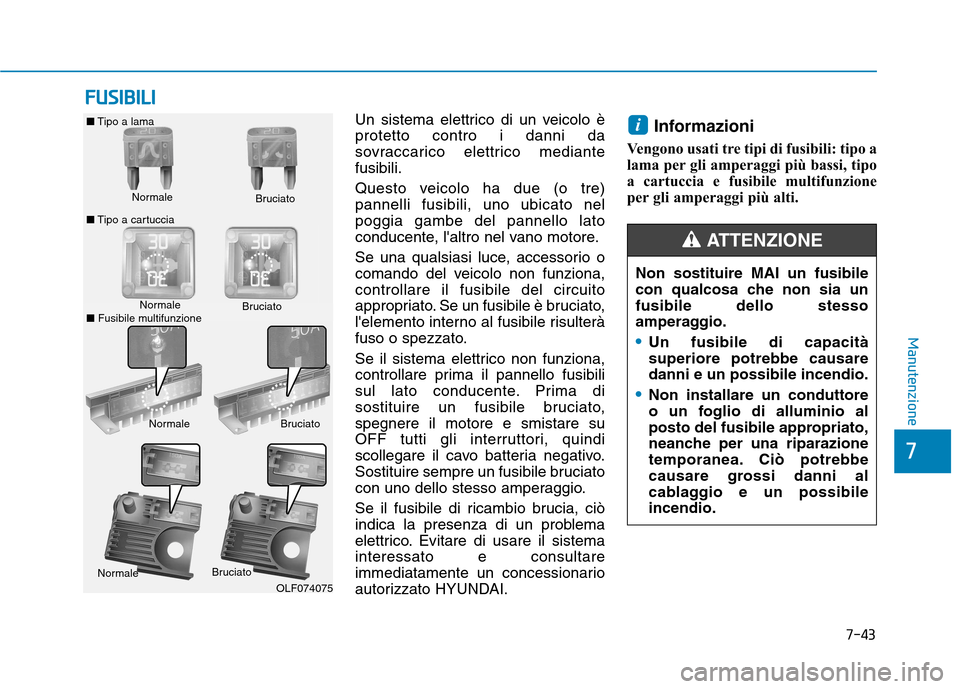

Un sistema elettrico di un veicolo è protetto contro i danni da
sovraccarico elettrico mediantefusibili.
Questo veicolo ha due (o tre) pannelli fusibili, uno ubicato nelpoggia gambe del pannello lato
conducente, l'altro nel vano motore.
Se una qualsiasi luce, accessorio o
comando del veicolo non funziona,controllare il fusibile del circuito
appropriato. Se un fusibile è bruciato,
l'elemento interno al fusibile risulterà
fuso o spezzato.
Se il sistema elettrico non funziona,
controllare prima il pannello fusibili
sul lato conducente. Prima di
sostituire un fusibile bruciato,spegnere il motore e smistare su
OFF tutti gli interruttori, quindi
scollegare il cavo batteria negativo.
Sostituire sempre un fusibile bruciato
con uno dello stesso amperaggio.
Se il fusibile di ricambio brucia, ciò
indica la presenza di un problema
elettrico. Evitare di usare il sistemainteressato e consultare
immediatamente un concessionario
autorizzato HYUNDAI. Informazioni
Vengono usati tre tipi di fusibili: tipo a
lama per gli amperaggi più bassi, tipo
a cartuccia e fusibile multifunzione
per gli amperaggi più alti.i
Normale
■
Tipo a lama
■ Tipo a cartuccia Bruciato
Normale Bruciato
Normale Bruciato
OLF074075 Non sostituire MAI un fusibile
con qualcosa che non sia unfusibile dello stesso
amperaggio.
Un fusibile di capacità superiore potrebbe causaredanni e un possibile incendio.
Non installare un conduttore
o un foglio di alluminio al
posto del fusibile appropriato,
neanche per una riparazione
temporanea. Ciò potrebbe
causare grossi danni al
cablaggio e un possibileincendio.
ATTENZIONE
Normale
Bruciato
■ Fusibile multifunzione

7-44
Manutenzione

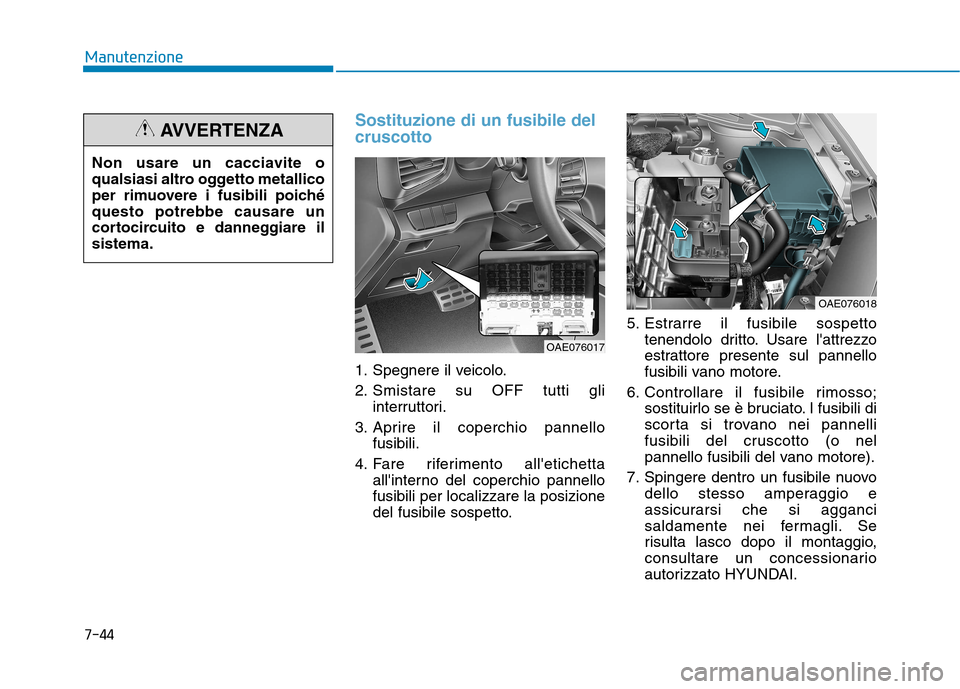

Sostituzione di un fusibile del cruscotto
1. Spegnere il veicolo.
2. Smistare su OFF tutti gliinterruttori.
3. Aprire il coperchio pannello fusibili.
4. Fare riferimento all'etichetta all'interno del coperchio pannello fusibili per localizzare la posizione
del fusibile sospetto. 5. Estrarre il fusibile sospetto
tenendolo dritto. Usare l'attrezzo
estrattore presente sul pannello
fusibili vano motore.
6. Controllare il fusibile rimosso; sostituirlo se è bruciato. I fusibili di
scorta si trovano nei pannelli
fusibili del cruscotto (o nel
pannello fusibili del vano motore).
7. Spingere dentro un fusibile nuovo dello stesso amperaggio e
assicurarsi che si agganci
saldamente nei fermagli. Se
risulta lasco dopo il montaggio,
consultare un concessionario
autorizzato HYUNDAI.
OAE076017
OAE076018
Non usare un cacciavite o
qualsiasi altro oggetto metallico
per rimuovere i fusibili poichéquesto potrebbe causare un
cortocircuito e danneggiare ilsistema.
AVVERTENZA
7

7-45
7
Manutenzione

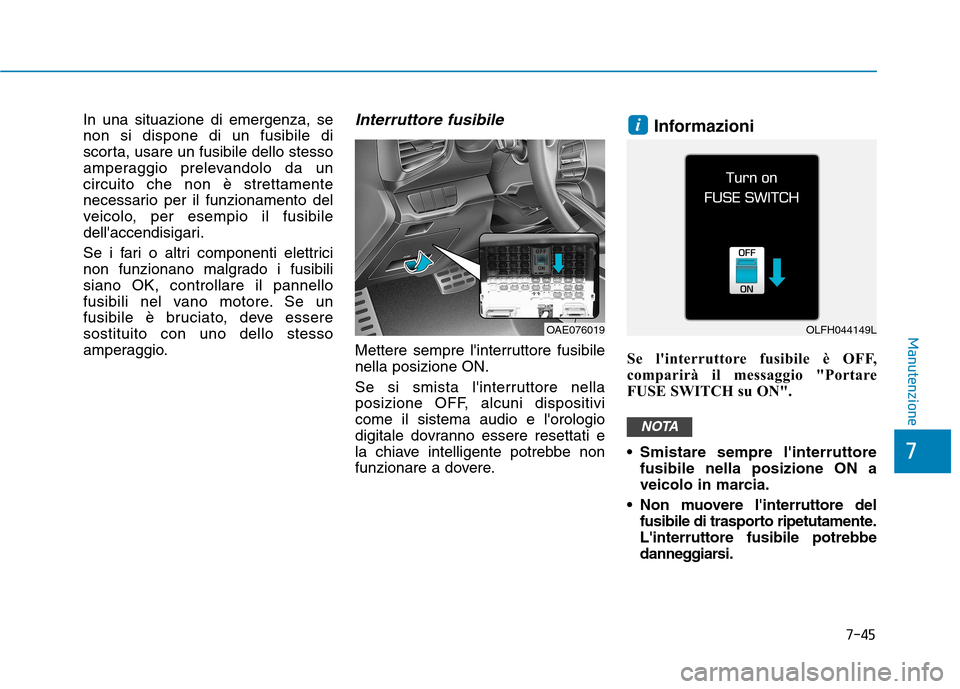

In una situazione di emergenza, se non si dispone di un fusibile di
scorta, usare un fusibile dello stesso
amperaggio prelevandolo da uncircuito che non è strettamente
necessario per il funzionamento del
veicolo, per esempio il fusibile
dell'accendisigari.
Se i fari o altri componenti elettrici
non funzionano malgrado i fusibilisiano OK, controllare il pannello
fusibili nel vano motore. Se un
fusibile è bruciato, deve esseresostituito con uno dello stesso
amperaggio.Interruttore fusibile
Mettere sempre l'interruttore fusibilenella posizione ON.
Se si smista l'interruttore nella
posizione OFF, alcuni dispositivicome il sistema audio e l'orologio
digitale dovranno essere resettati e
la chiave intelligente potrebbe non
funzionare a dovere.Informazioni
Se l'interruttore fusibile è OFF,
comparirà il messaggio "Portare
FUSE SWITCH su ON".
Smistare sempre l'interruttore fusibile nella posizione ON a
veicolo in marcia.
Non muovere l'interruttore del fusibile di trasporto ripetutamente.L'interruttore fusibile potrebbe
danneggiarsi.
NOTA
i
OAE076019OLFH044149L

7-46
Manutenzione
Sostituzione del pannello
fusibili vano motore
1. Spegnere il veicolo.
2. Smistare su OFF tutti gliinterruttori.
3. Rimuovere il coperchio pannello fusibili premendo la linguetta e
tirandolo in su. 4. Controllare il fusibile rimosso;
sostituirlo se è bruciato. Per
rimuovere o inserire il fusibile,
usare l'estrattore per fusibili che si
trova nel pannello fusibili vano
motore.
5. Spingere dentro un fusibile nuovo dello stesso amperaggio e
assicurarsi che si agganci
saldamente nei fermagli. Se
risulta lasco dopo il montaggio,
consultare un concessionario
autorizzato HYUNDAI.
Dopo aver controllato il pannello
fusibili nel vano motore, installare
saldamente il coperchio pannello
fusibili. Si potrebbe avvertire un
click quando il coperchio viene
chiuso saldamente. In caso
contrario, potrebbe entrarvidell'acqua e causare dei guastielettrici.
Fusibile principale
Il sistema elettronico potrebbe nonfunzionare correttamente anche
quando i fusibili ubicati nel vano
motore e nel cruscotto non solo
scollegati. In tal caso il problema
potrebbe essere lo scollegamento
del fusibile principale (tipo BFT),
ubicato all'interno del cappuccio
terminale batteria positivo (+).
Siccome la struttura del fusibile
principale è più complessa di quella
delle altre parti, raccomandiamo di
rivolgersi concessionario HYUNDAI
più vicino.NOTA
OAE076021OAE076023
OAE076024
■ Fusibile del tipo a lama
■Fusibile del tipo a cartuccia

7-47
7
Manutenzione

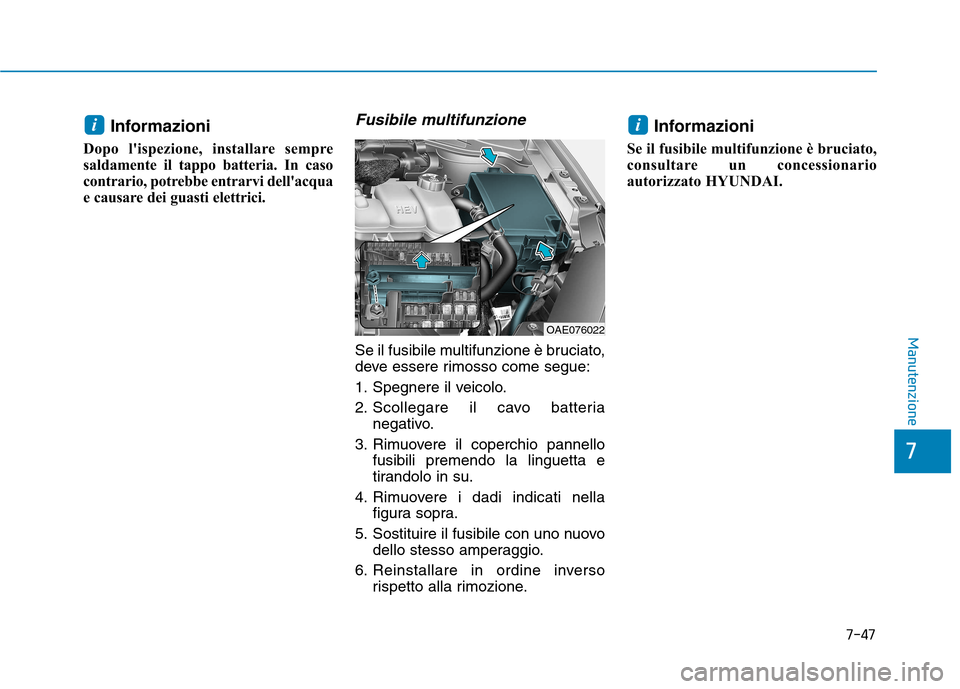

Informazioni
Dopo l'ispezione, installare sempre
sald amente il tappo batteria. In caso
contrario, potrebbe entrarvi dell'acqua
e causare dei guasti elettrici.Fusibile multifunzione
Se il fusibile multifunzione è bruciato,
deve essere rimosso come segue:
1. Spegnere il veicolo.
2. Scollegare il cavo batteria negativo.
3. Rimuovere il coperchio pannello fusibili premendo la linguetta e
tirandolo in su.
4. Rimuovere i dadi indicati nella figura sopra.
5. Sostituire il fusibile con uno nuovo dello stesso amperaggio.
6. Reinstallare in ordine inverso rispetto alla rimozione. Informazioni
Se il fusibile multifunzione è bruciato,
consultare un concessionario
autorizzato HYUNDAI.
ii
OAE076022

7-48
Manutenzione

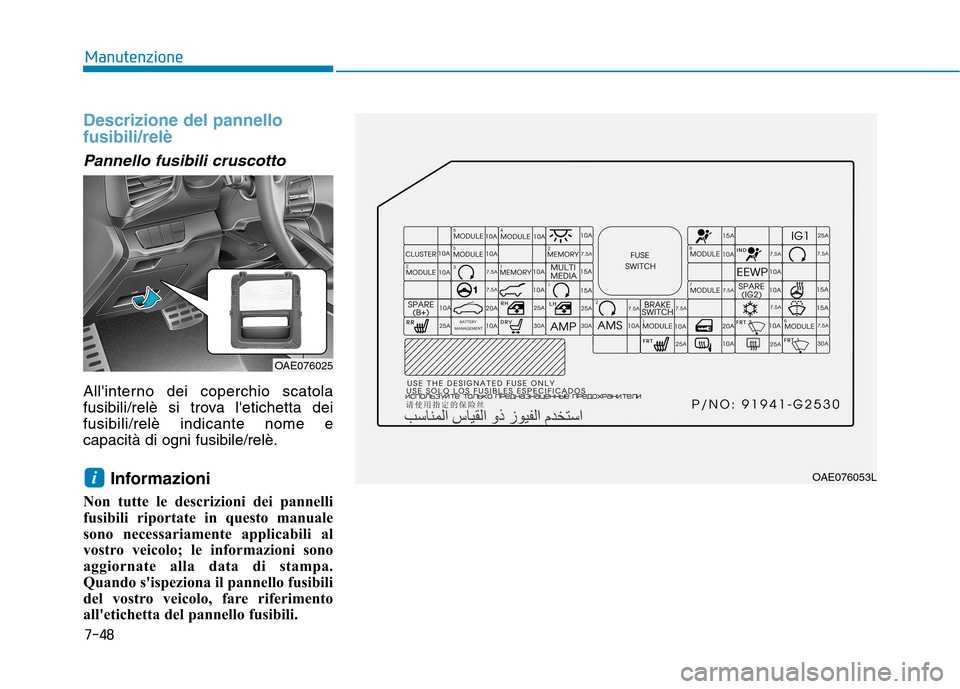

Descrizione del pannello fusibili/relè
Pannello fusibili cruscotto
All'interno dei coperchio scatola
fusibili/relè si trova l'etichetta deifusibili/relè indicante nome ecapacità di ogni fusibile/relè.Informazioni
Non tutte le descrizioni dei pannelli
fusibili riportate in questo manuale
sono necessariamente applicabili al
vostro veicolo; le informazioni sono
aggiornate alla data di stampa.
Quando s'ispeziona il pannello fusibili
del vostro veicolo, fare riferimento
all'etichetta del pannello fusibili.
iOAE076053L
OAE076025

7-49
7
Manutenzione

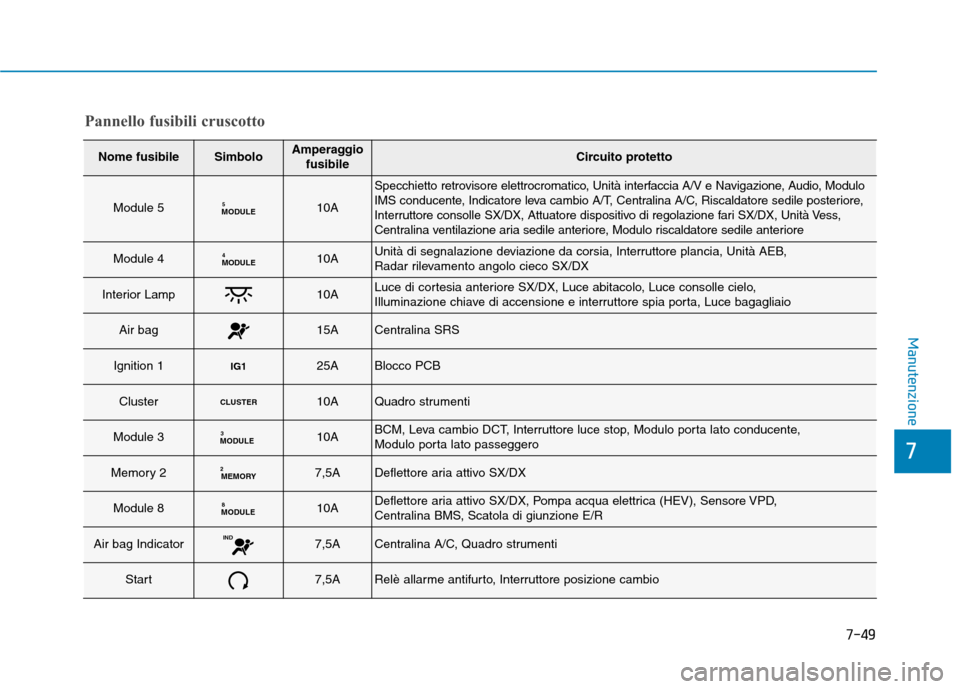

Pannello fusibili cruscotto
Nome fusibileSimboloAmperaggiofusibileCircuito protetto
Module 5MODULE510A
Specchietto retrovisore elettrocromatico, Unità interfaccia A/V e Navigazione, Audio, Modulo
IMS conducente, Indicatore leva cambio A/T, Centralina A/C, Riscaldatore sedile posteriore,
Interruttore consolle SX/DX, Attuatore dispositivo di regolazione fari SX/DX, Unità Vess,
Centralina ventilazione aria sedile anteriore, Modulo riscaldatore sedile anteriore
Module 4MODULE410AUnità di segnalazione deviazione da corsia, Interruttore plancia, Unità AEB,
Radar rilevamento angolo cieco SX/DX
Interior Lamp10ALuce di cortesia anteriore SX/DX, Luce abitacolo, Luce consolle cielo,
Illuminazione chiave di accensione e interruttore spia porta, Luce bagagliaio
Air bag15ACentralina SRS
Ignition 1IG125ABlocco PCB
ClusterCLU STER10AQuadro strumenti
Module 3MODULE310ABCM, Leva cambio DCT, Interruttore luce stop, Modulo porta lato conducente,
Modulo porta lato passeggero
Memory 2MEMORY
27,5ADeflettore aria attivo SX/DX
Module 8MODULE 810ADeflettore aria attivo SX/DX, Pompa acqua elettrica (HEV), Sensore VPD,
Centralina BMS, Scatola di giunzione E/R
Air bag IndicatorIND7,5ACentralina A/C, Quadro strumenti
Start7,5ARelè allarme antifurto, Interruttore posizione cambio

7-50
Manutenzione

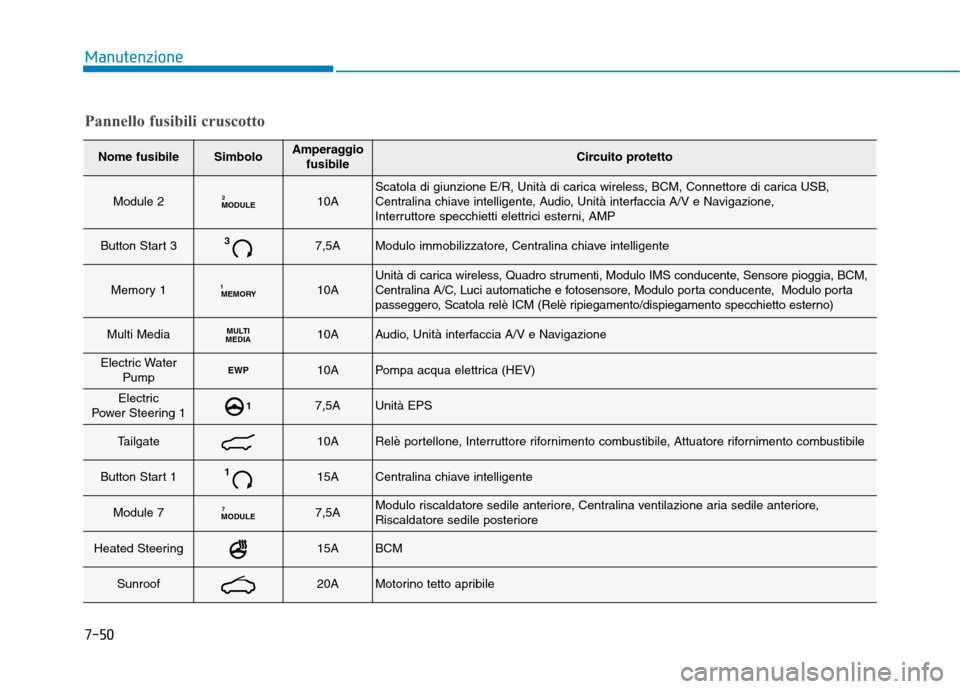

Nome fusibileSimboloAmperaggiofusibileCircuito protetto
Module 2MODULE210AScatola di giunzione E/R, Unità di carica wireless, BCM, Connettore di carica USB,
Centralina chiave intelligente, Audio, Unità interfaccia A/V e Navigazione,
Interruttore specchietti elettrici esterni, AMP
Button Start 337,5AModulo immobilizzatore, Centralina chiave intelligente
Memory 1MEMORY
110AUnità di carica wireless, Quadro strumenti, Modulo IMS conducente, Sensore pioggia, BCM,
Centralina A/C, Luci automatiche e fotosensore, Modulo porta conducente, Modulo porta
passeggero, Scatola relè ICM (Relè ripiegamento/dispiegamento specchietto esterno)
Multi MediaMULTI
MEDIA10AAudio, Unità interfaccia A/V e Navigazione
Electric Water
PumpEWP10APompa acqua elettrica (HEV)
Electric
Power Steering 117,5AUnità EPS
Tailgate10ARelè portellone, Interruttore rifornimento combustibile, Attuatore rifornimento combustibile
Button Start 1115ACentralina chiave intelligente
Module 7MODULE 77,5AModulo riscaldatore sedile anteriore, Centralina ventilazione aria sedile anteriore,
Riscaldatore sedile posteriore
Heated Steering15ABCM
Sunroof20AMotorino tetto apribile
Pannello fusibili cruscotto
