Hyundai Ioniq Hybrid 2017 Manuale del proprietario (in Italian)

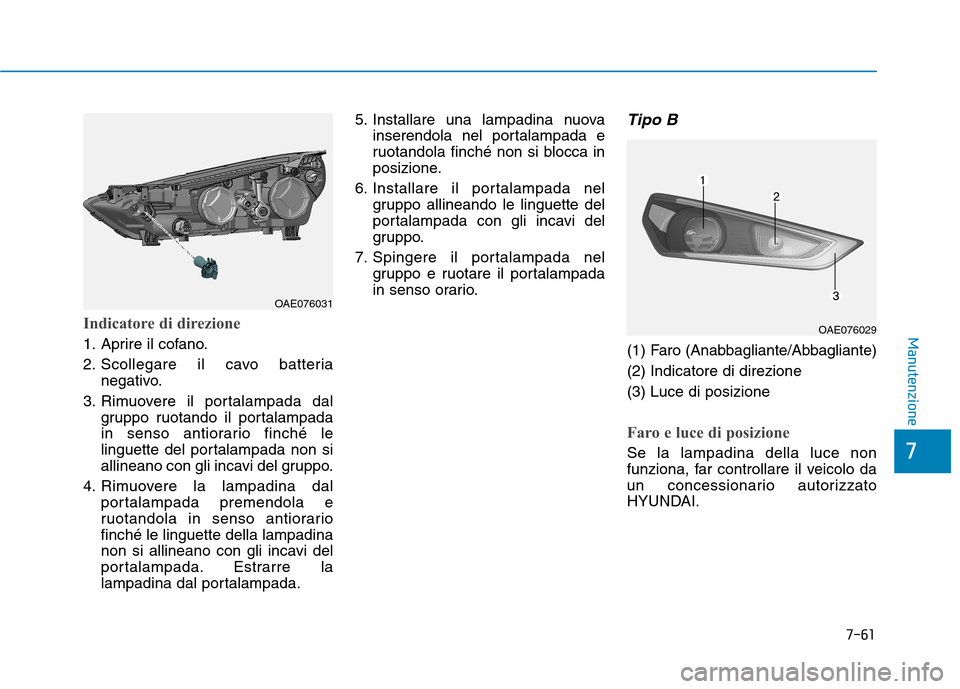

7-61
7
ManutenzioneIndicatore di direzione
1. Aprire il cofano.
2. Scollegare il cavo batterianegativo.
3. Rimuovere il portalampada dal gruppo ruotando il portalampada
in senso antiorario finché le
linguette del portalampada non si
allineano con gli incavi del gruppo.
4. Rimuovere la lampadina dal portalampada premendola e
ruotandola in senso antiorariofinché le linguette della lampadina
non si allineano con gli incavi del
portalampada. Estrarre la
lampadina dal portalampada. 5. Installare una lampadina nuova
inserendola nel portalampada e
ruotandola finché non si blocca in
posizione.
6. Installare il portalampada nel gruppo allineando le linguette del
portalampada con gli incavi del
gruppo.
7. Spingere il portalampada nel gruppo e ruotare il portalampada
in senso orario.
Tipo B
(1) Faro (Anabbagliante/Abbagliante) (2) Indicatore di direzione(3) Luce di posizione
Faro e luce di posizione
Se la lampadina della luce non
funziona, far controllare il veicolo da
un concessionario autorizzato
HYUNDAI.
OAE076029
OAE076031

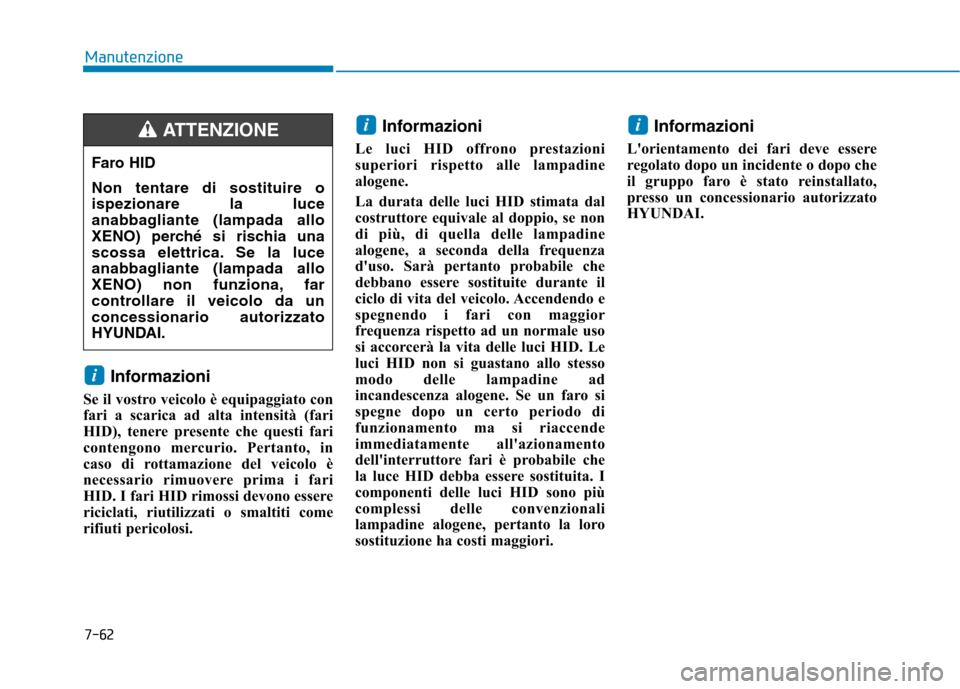

7-62
Manutenzione
Informazioni
Se il vostro veicolo è equipaggiato con
fari a scarica ad alta intensità (fari
HID), tenere presente che questi fari
contengono mercurio. Pertanto, in
caso di rottamazione del veicolo è
necessario rimuovere prima i fari
HID. I fari HID rimossi devono essere
riciclati, riutilizzati o smaltiti come
rifiuti pericolosi. Informazioni
Le luci HID offrono prestazioni
superiori rispetto alle lampadine
alogene.
La durata delle luci HID stimata dal
costruttore equivale al doppio, se non
di più, di quella delle lampadine
alogene, a seconda della frequenza
d'uso. Sarà pertanto probabile che
debbano essere sostituite durante il
ciclo di vita del veicolo. Accendendo e
spegnendo i fari con maggior
frequenza rispetto ad un normale uso
si accorcerà la vita delle luci HID. Le
luci HID non si guastano allo stesso
modo delle lampadine ad
incandescenza alogene. Se un faro si
spegne dopo un certo periodo di
funzionamento ma si riaccende
immediatamente all'azionamento
dell'interruttore fari è probabile che
la luce HID debba essere sostituita. I
componenti delle luci HID sono più
complessi delle convenzionali
lampadine alogene, pertanto la loro
sostituzione ha costi maggiori. Informazioni
L'orientamento dei fari deve essere
regolato dopo un incidente o dopo che
il gruppo faro è stato reinstallato,
presso un concessionario autorizzato
HYUNDAI.
ii
i
Faro HID Non tentare di sostituire o ispezionare la luce
anabbagliante (lampada allo
XENO) perché si rischia una
scossa elettrica. Se la luce
anabbagliante (lampada allo
XENO) non funziona, far
controllare il veicolo da unconcessionario autorizzato
HYUNDAI.
ATTENZIONE

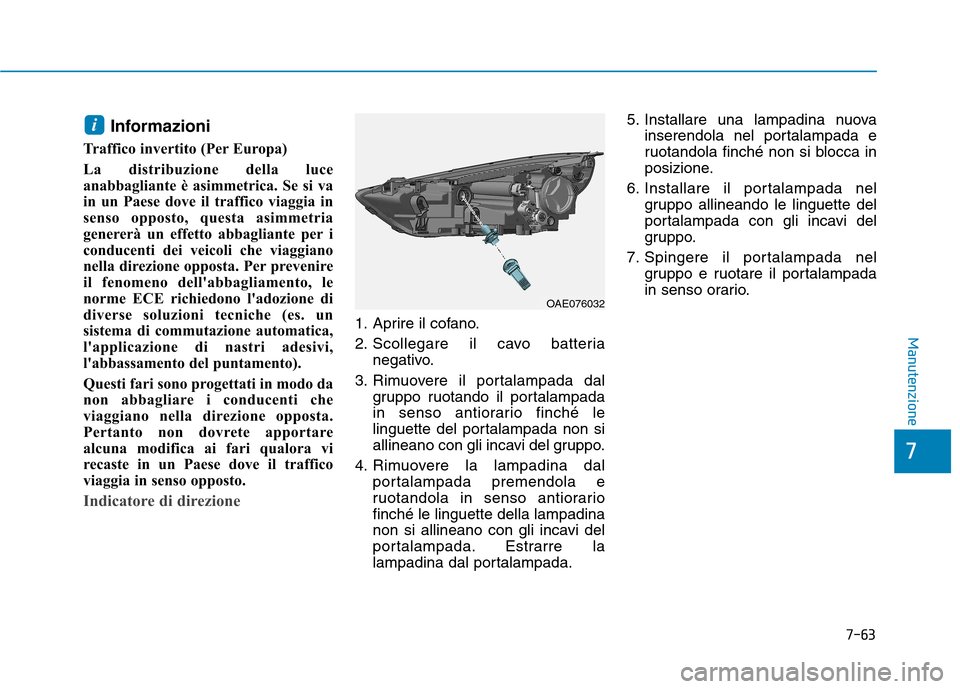

7-63
7
Manutenzione
Informazioni
Traffico invertito (Per Europa)
La distribuzione della luce
anabbagliante è asimmetrica. Se si va
in un Paese dove il traffico viaggia in
senso opposto, questa asimmetria
genererà un effetto abbagliante per i
conducenti dei veicoli che viaggiano
nella direzione opposta. Per prevenire
il fenomeno dell'abbagliamento, le
norme ECE richiedono l'adozione di
diverse soluzioni tecniche (es. un
sistema di commutazione automatica,
l'applicazione di nastri adesivi,
l'abbassamento del puntamento).
Questi fari sono progettati in modo da
non abbagliare i conducenti che
viaggiano nella direzione opposta.
Pertanto non dovrete apportare
alcuna modifica ai fari qualora vi
recaste in un Paese dove il traffico
viaggia in senso opposto.
Indicatore di direzione
1. Aprire il cofano.
2. Scollegare il cavo batteria negativo.
3. Rimuovere il portalampada dal gruppo ruotando il portalampada
in senso antiorario finché le
linguette del portalampada non si
allineano con gli incavi del gruppo.
4. Rimuovere la lampadina dal portalampada premendola e
ruotandola in senso antiorariofinché le linguette della lampadina
non si allineano con gli incavi del
portalampada. Estrarre la
lampadina dal portalampada. 5. Installare una lampadina nuova
inserendola nel portalampada e
ruotandola finché non si blocca in
posizione.
6. Installare il portalampada nel gruppo allineando le linguette del
portalampada con gli incavi del
gruppo.
7. Spingere il portalampada nel gruppo e ruotare il portalampada
in senso orario.
i
OAE076032

7-64
Manutenzione

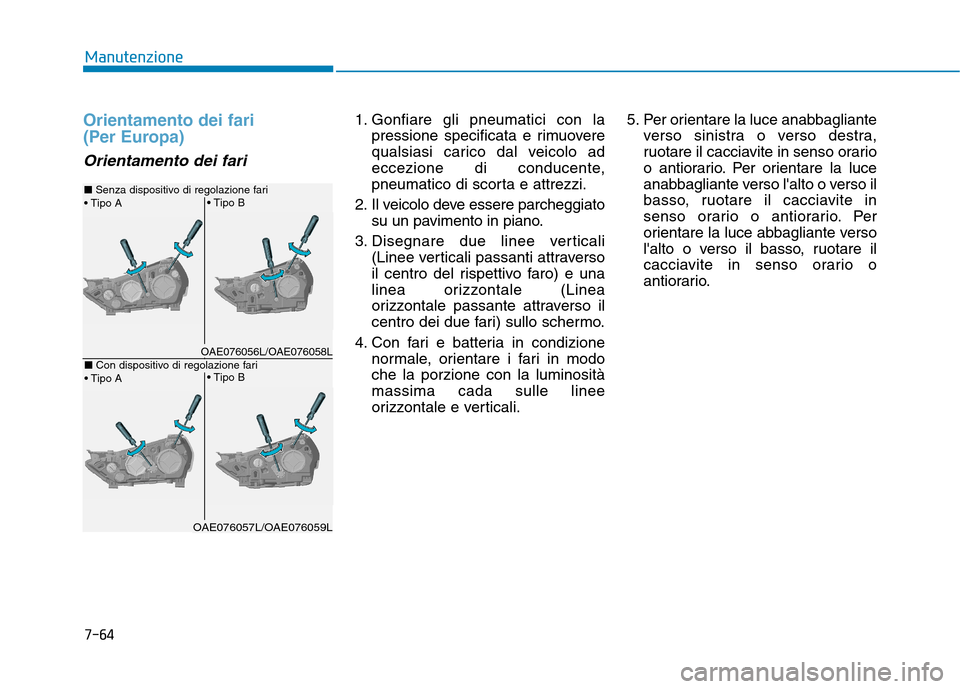

Orientamento dei fari
(Per Europa)
Orientamento dei fari
1. Gonfiare gli pneumatici con lapressione specificata e rimuovere
qualsiasi carico dal veicolo ad
eccezione di conducente,
pneumatico di scorta e attrezzi.
2. Il veicolo deve essere parcheggiato su un pavimento in piano.
3. Disegnare due linee verticali (Linee verticali passanti attraverso
il centro del rispettivo faro) e una
linea orizzontale (Linea
orizzontale passante attraverso il
centro dei due fari) sullo schermo.
4. Con fari e batteria in condizione normale, orientare i fari in modoche la porzione con la luminositàmassima cada sulle linee
orizzontale e verticali. 5. Per orientare la luce anabbagliante
verso sinistra o verso destra,
ruotare il cacciavite in senso orario
o antiorario. Per orientare la luce
anabbagliante verso l'alto o verso il
basso, ruotare il cacciavite in
senso orario o antiorario. Per
orientare la luce abbagliante verso
l'alto o verso il basso, ruotare il
cacciavite in senso orario o
antiorario.



OAE076056L/OAE076058L
■ Senza dispositivo di regolazione fari
■Con dispositivo di regolazione fari
OAE076057L/OAE076059L

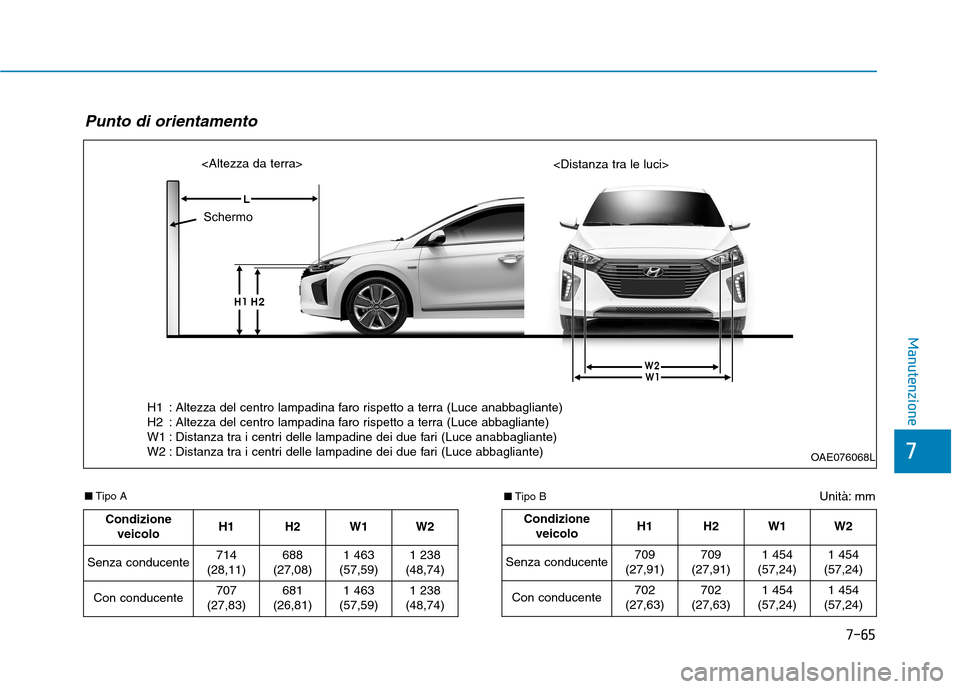

7-65
7
Manutenzione
Unità: mm
■
Tipo A
Punto di orientamento
OAE076068L


Condizione veicolo H1 H2
W1 W2
Senza conducente 714
(28,11) 688
(27,08)
1 463
(57,59) 1 238
(48,74)
Con conducente 707
(27,83) 681
(26,81)
1 463
(57,59) 1 238
(48,74)
Condizione veicolo H1 H2W1 W2
Senza conducente 709
(27,91) 709
(27,91)
1 454
(57,24) 1 454
(57,24)
Con conducente 702
(27,63) 702
(27,63)
1 454
(57,24) 1 454
(57,24)
■ Tipo B
Schermo
H1 : Altezza del centro lampadina faro rispetto a terra (Luce anabbagliante)
H2 : Altezza del centro lampadina faro rispetto a terra (Luce abbagliante)
W1 : Distanza tra i centri delle lampadine dei due fari (Luce anabbagliante)
W2 : Distanza tra i centri delle lampadine dei due fari (Luce abbagliante)

7-66
Manutenzione

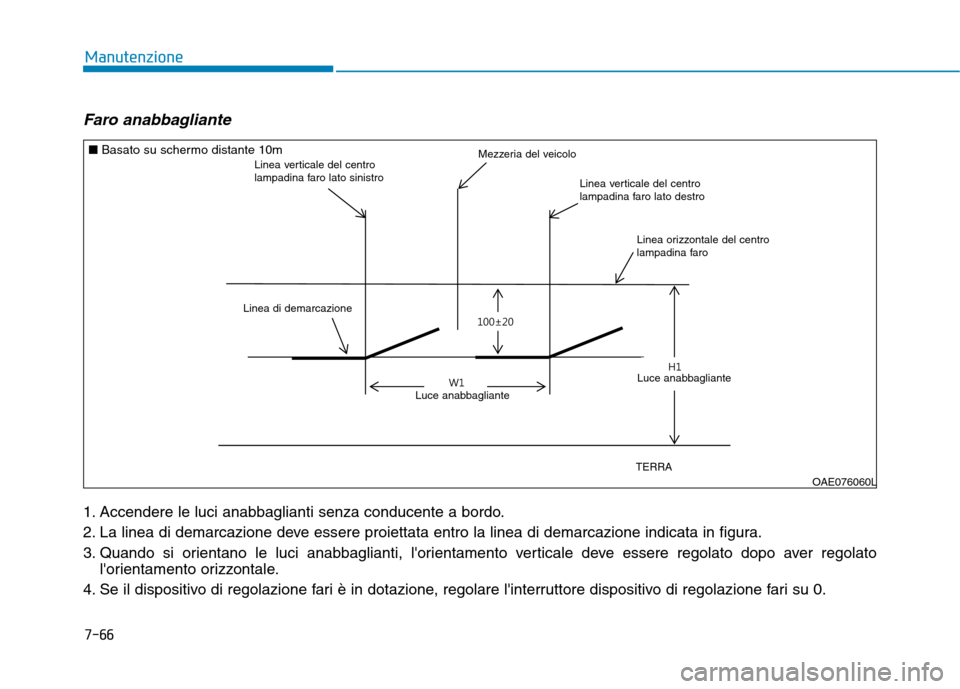

Faro anabbagliante
1. Accendere le luci anabbaglianti senza conducente a bordo.
2. La linea di demarcazione deve essere proiettata entro la linea di demarcazione indicata in figura.
3. Quando si orientano le luci anabbaglianti, l'orientamento verticale deve essere regolato dopo aver regolatol'orientamento orizzontale.
4. Se il dispositivo di regolazione fari è in dotazione, regolare l'interruttore dispositivo di regolazione fari su 0.
: &DUD[LV
9HUWLFDOOLQHRIOHIW KHDGODPSEXOEFHQWHU
&XWRIIOLQH
9HUWLFDOOLQHRIULJKW KHDGODPSEXOEFHQWHU +RUL]RQWDOOLQHRIKHDGODPSEXOEFHQWHU
*5281'
—
+
/RZEHDP
/RZEHDP
OAE076060L
■
Basato su schermo distante 10m
Linea verticale del centro
lampadina faro lato sinistroMezzeria del veicolo
Luce anabbagliante
Luce anabbagliante
Linea di demarcazione
TERRA
Linea verticale del centro
lampadina faro lato destro
Linea orizzontale del centro
lampadina faro

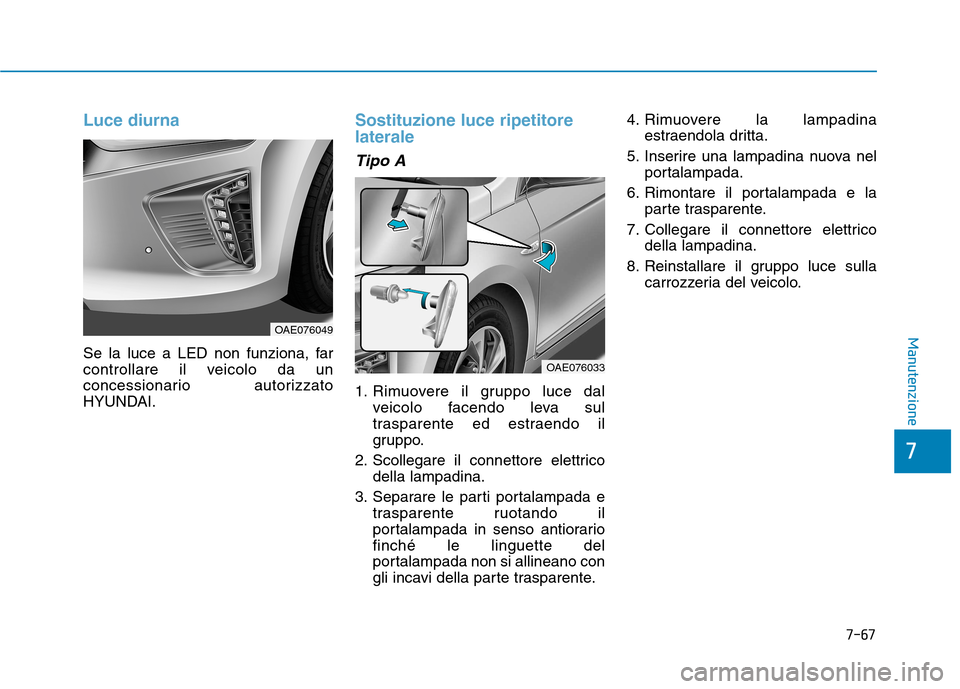

7-67
7
Manutenzione
Luce diurna
Se la luce a LED non funziona, far
controllare il veicolo da un
concessionario autorizzato
HYUNDAI.
Sostituzione luce ripetitore laterale
Tipo A
1. Rimuovere il gruppo luce dalveicolo facendo leva sul
trasparente ed estraendo il
gruppo.
2. Scollegare il connettore elettrico della lampadina.
3. Separare le parti portalampada e trasparente ruotando il
portalampada in senso antiorariofinché le linguette del
portalampada non si allineano con
gli incavi della parte trasparente. 4. Rimuovere la lampadina
estraendola dritta.
5. Inserire una lampadina nuova nel portalampada.
6. Rimontare il portalampada e la parte trasparente.
7. Collegare il connettore elettrico della lampadina.
8. Reinstallare il gruppo luce sulla carrozzeria del veicolo.
OAE076049
OAE076033

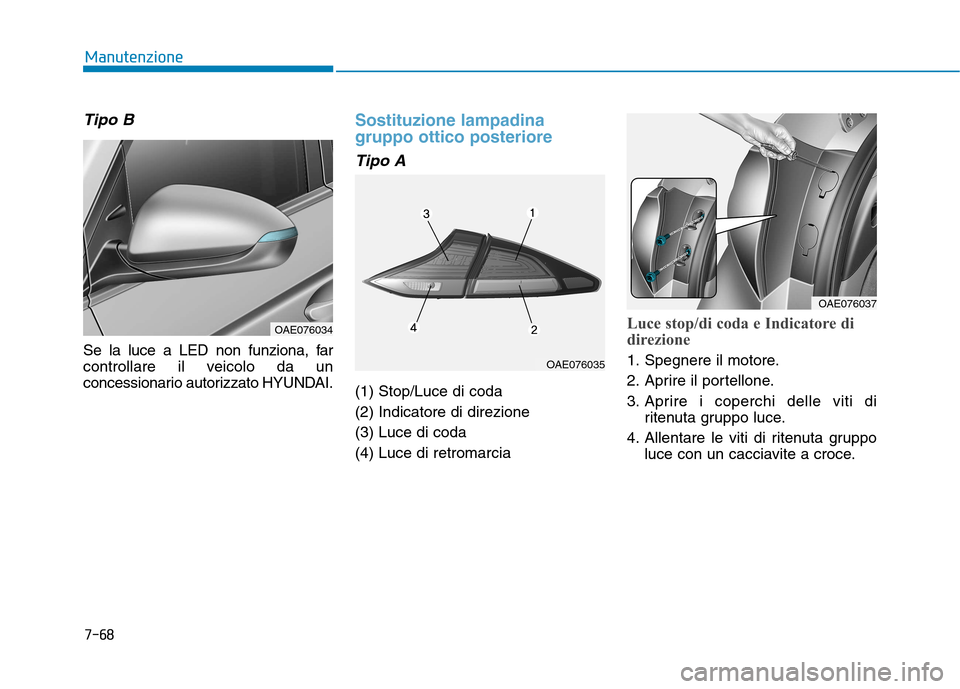

7-68
Manutenzione
Tipo B
Se la luce a LED non funziona, far
controllare il veicolo da un
concessionario autorizzato HYUNDAI.
Sostituzione lampadina gruppo ottico posteriore
Tipo A
(1) Stop/Luce di coda (2) Indicatore di direzione(3) Luce di coda(4) Luce di retromarcia
Luce stop/di coda e Indicatore di
direzione
1. Spegnere il motore.
2. Aprire il portellone.
3. Aprire i coperchi delle viti diritenuta gruppo luce.
4. Allentare le viti di ritenuta gruppo luce con un cacciavite a croce.
OAE076034
OAE076035
OAE076037

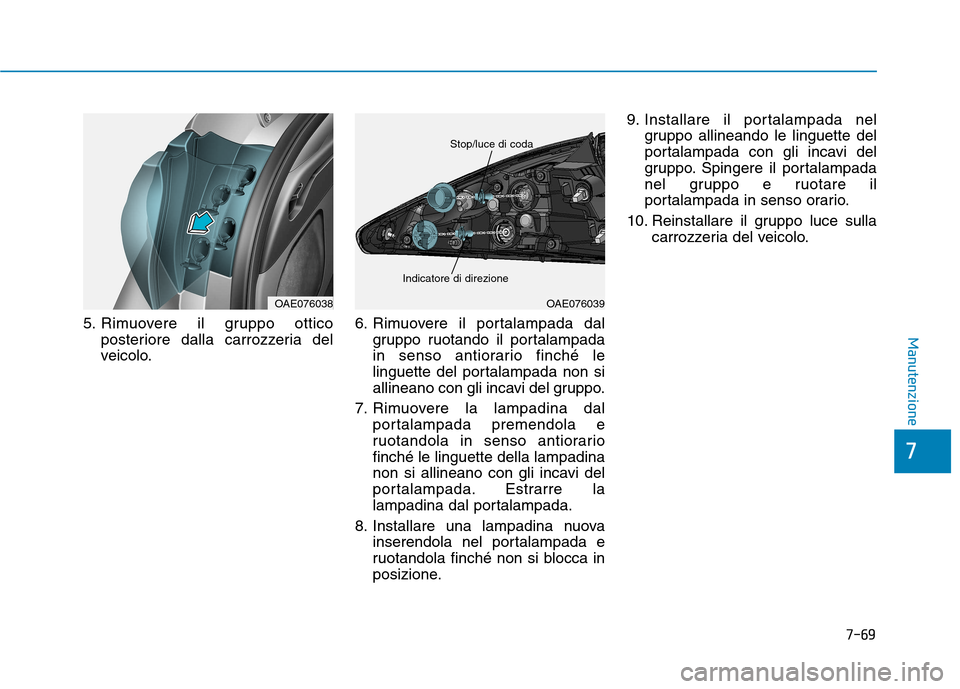

7-69
7
Manutenzione5. Rimuovere il gruppo otticoposteriore dalla carrozzeria del
veicolo. 6. Rimuovere il portalampada dal
gruppo ruotando il portalampada
in senso antiorario finché le
linguette del portalampada non si
allineano con gli incavi del gruppo.
7. Rimuovere la lampadina dal portalampada premendola e
ruotandola in senso antiorariofinché le linguette della lampadina
non si allineano con gli incavi del
portalampada. Estrarre la
lampadina dal portalampada.
8. Installare una lampadina nuova inserendola nel portalampada e
ruotandola finché non si blocca in
posizione. 9. Installare il portalampada nel
gruppo allineando le linguette del
portalampada con gli incavi del
gruppo. Spingere il portalampada
nel gruppo e ruotare il
portalampada in senso orario.
10. Reinstallare il gruppo luce sulla carrozzeria del veicolo.
OAE076038OAE076039
Stop/luce di coda
Indicatore di direzione

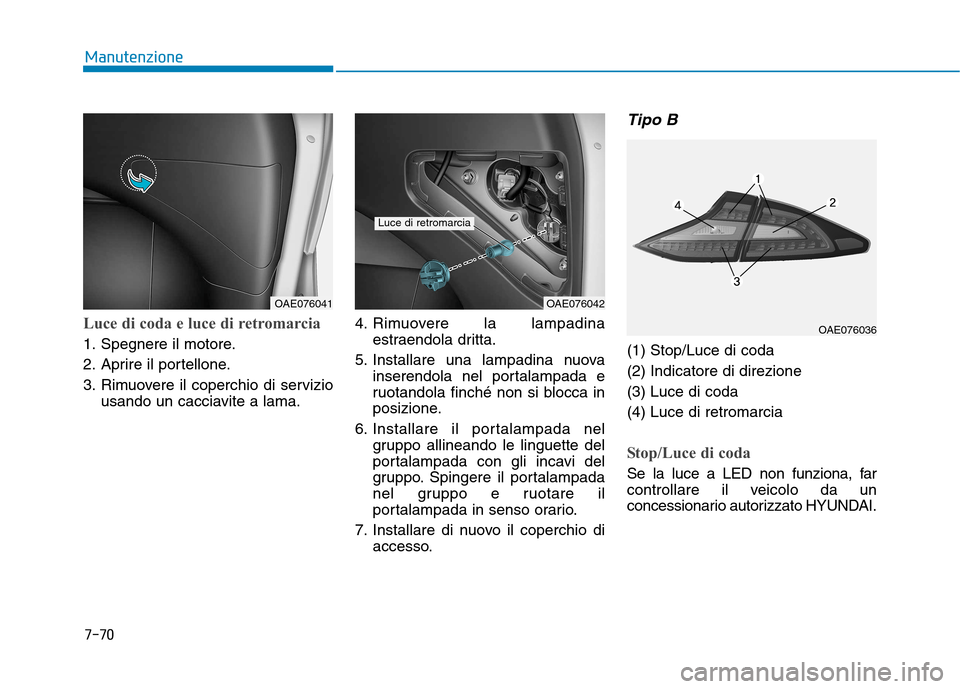

7-70
Manutenzione
Luce di coda e luce di retromarcia
1. Spegnere il motore.
2. Aprire il portellone.
3. Rimuovere il coperchio di serviziousando un cacciavite a lama. 4. Rimuovere la lampadina
estraendola dritta.
5. Installare una lampadina nuova inserendola nel portalampada e
ruotandola finché non si blocca in
posizione.
6. Installare il portalampada nel gruppo allineando le linguette del
portalampada con gli incavi del
gruppo. Spingere il portalampada
nel gruppo e ruotare il
portalampada in senso orario.
7. Installare di nuovo il coperchio di accesso.
Tipo B
(1) Stop/Luce di coda (2) Indicatore di direzione(3) Luce di coda(4) Luce di retromarcia
Stop/Luce di coda
Se la luce a LED non funziona, far
controllare il veicolo da un
concessionario autorizzato HYUNDAI.
OAE076041OAE076042
Luce di retromarcia
OAE076036
