H9

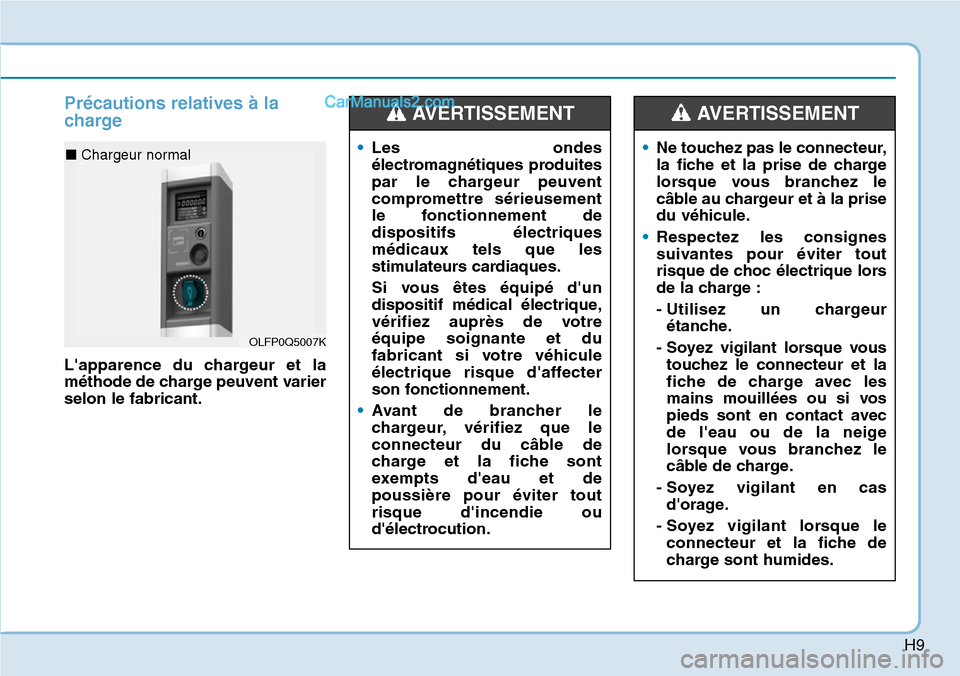

Précautions relatives à la
charge
L'apparence du chargeur et la
méthode de charge peuvent varier
selon le fabricant.
•Les ondes
électromagnétiques produites
par le chargeur peuvent
compromettre sérieusement
le fonctionnement de
dispositifs électriques
médicaux tels que les
stimulateurs cardiaques.
Si vous êtes équipé d'un
dispositif médical électrique,
vérifiez auprès de votre
équipe soignante et du
fabricant si votre véhicule
électrique risque d'affecter
son fonctionnement.
•Avant de brancher le
chargeur, vérifiez que le
connecteur du câble de
charge et la fiche sont
exempts d'eau et de
poussière pour éviter tout
risque d'incendie ou
d'électrocution.
AVERTISSEMENT
•Ne touchez pas le connecteur,
la fiche et la prise de charge
lorsque vous branchez le
câble au chargeur et à la prise
du véhicule.
•Respectez les consignes
suivantes pour éviter tout
risque de choc électrique lors
de la charge :
- Utilisez un chargeur
étanche.
- Soyez vigilant lorsque vous
touchez le connecteur et la
fiche de charge avec les
mains mouillées ou si vos
pieds sont en contact avec
de l'eau ou de la neige
lorsque vous branchez le
câble de charge.
- Soyez vigilant en cas
d'orage.
- Soyez vigilant lorsque le
connecteur et la fiche de
charge sont humides.
AVERTISSEMENT
OLFP0Q5007K
■ Chargeur normal
Page 22 of 672
H10

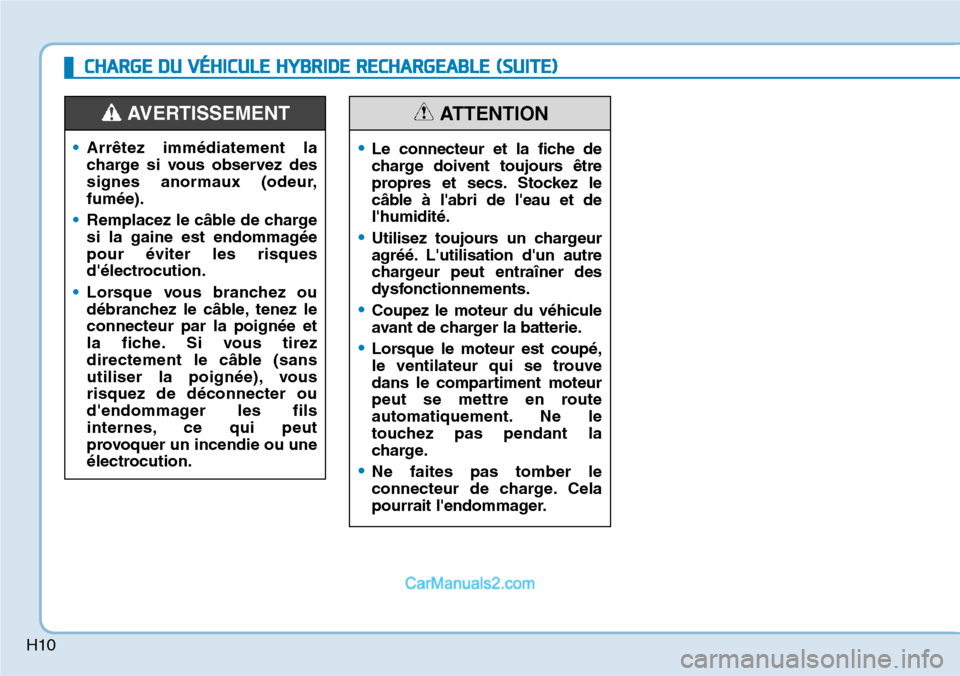

CHARGE DU VÉHICULE HYBRIDE RECHARGEABLE (SUITE)
•Arrêtez immédiatement la
charge si vous observez des
signes anormaux (odeur,
fumée).
•Remplacez le câble de charge
si la gaine est endommagée
pour éviter les risques
d'électrocution.
•Lorsque vous branchez ou
débranchez le câble, tenez le
connecteur par la poignée et
la fiche. Si vous tirez
directement le câble (sans
utiliser la poignée), vous
risquez de déconnecter ou
d'endommager les fils
internes, ce qui peut
provoquer un incendie ou une
électrocution.
AVERTISSEMENT
•Le connecteur et la fiche de
charge doivent toujours être
propres et secs. Stockez le
câble à l'abri de l'eau et de
l'humidité.
•Utilisez toujours un chargeur
agréé. L'utilisation d'un autre
chargeur peut entraîner des
dysfonctionnements.
•Coupez le moteur du véhicule
avant de charger la batterie.
•Lorsque le moteur est coupé,
le ventilateur qui se trouve
dans le compartiment moteur
peut se mettre en route
automatiquement. Ne le
touchez pas pendant la
charge.
•Ne faites pas tomber le
connecteur de charge. Cela
pourrait l'endommager.
ATTENTION
Page 23 of 672
H11

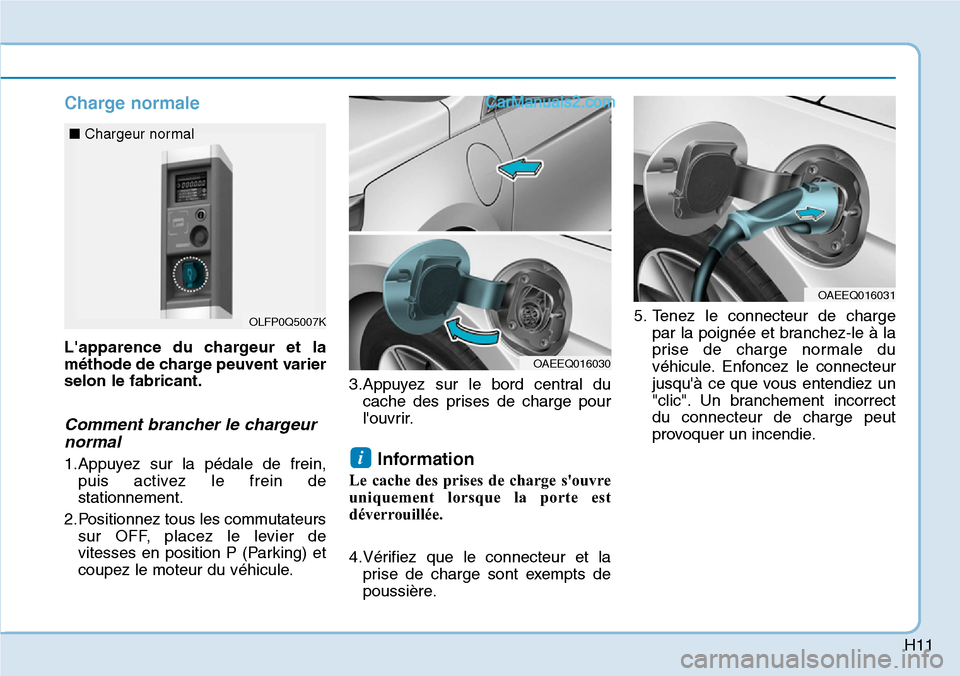

Charge normale
L'apparence du chargeur et la
méthode de charge peuvent varier
selon le fabricant.
Comment brancher le chargeur
normal
1.Appuyez sur la pédale de frein,
puis activez le frein de
stationnement.
2.Positionnez tous les commutateurs
sur OFF, placez le levier de
vitesses en position P (Parking) et
coupez le moteur du véhicule.3.Appuyez sur le bord central du
cache des prises de charge pour
l'ouvrir.Information
Le cache des prises de charge s'ouvre
uniquement lorsque la porte est
déverrouillée.
4.Vérifiez que le connecteur et la
prise de charge sont exempts de
poussière.5. Tenez le connecteur de charge
par la poignée et branchez-le à la
prise de charge normale du
véhicule. Enfoncez le connecteur
jusqu'à ce que vous entendiez un
"clic". Un branchement incorrect
du connecteur de charge peut
provoquer un incendie.
i
OLFP0Q5007K
■ Chargeur normal
OAEEQ016031
OAEEQ016030
Page 24 of 672
H12
Information
Mode AUTO/LOCK du connecteur de
charge
Le connecteur de charge est verrouillé
sur la prise à des moments différents
selon le mode sélectionné.
• Mode LOCK : le connecteur est
verrouillé lorsqu'il est branché sur
la prise.
• Mode AUTO : le connecteur est
verrouillé au démarrage de la
charge.
Pour plus d'informations, reportez-
vous à la section " Mode
AUTO/LOCK du connecteur de

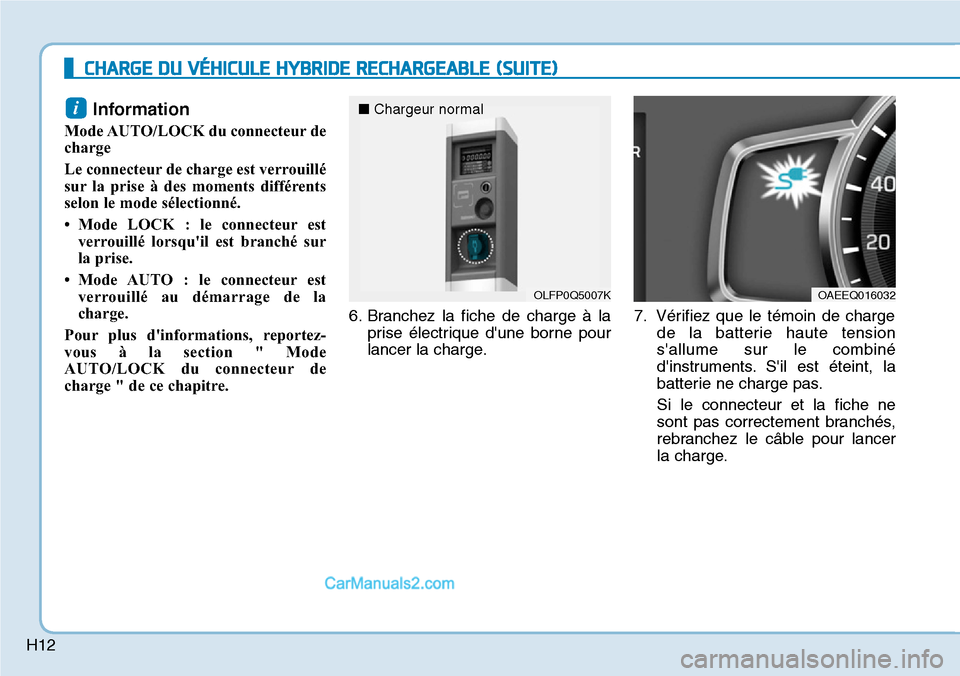

charge " de ce chapitre.6. Branchez la fiche de charge à la
prise électrique d'une borne pour
lancer la charge.7. Vérifiez que le témoin de charge
de la batterie haute tension
s'allume sur le combiné
d'instruments. S'il est éteint, la
batterie ne charge pas.
Si le connecteur et la fiche ne
sont pas correctement branchés,
rebranchez le câble pour lancer
la charge.
i
CHARGE DU VÉHICULE HYBRIDE RECHARGEABLE (SUITE)
OLFP0Q5007K
■ Chargeur normal
OAEEQ016032
Page 25 of 672
H13
Information
• Bien que la charge soit possible
lorsque le bouton de démarrage est
en position ON/START, il est
préférable par mesure de sécurité
de le placer en position LOCK/OFF
et de mettre le levier de vitesses en
position P (Parking) avant de
démarrer la charge. Une fois la
charge commencée, vous pouvez
utiliser les composants électriques
tels que la radio en plaçant le
bouton de démarrage en position
ACC ou ON.
• Pendant une charge normale, il est
possible que la qualité de réception
de la radio soit dégradée.
• Si vous passez le levier de vitesses de
la position P (Parking) à la position
R (Marche arrière), N (Neutre) ou D
(Conduite), la charge s'interrompt.
Pour redémarrer la charge,
déplacez le levier de vitesses en
position P (Parking), mettez le
bouton de démarrage en position
LOCK/OFF, puis débranchez le
câble de charge. Rebranchez ensuite

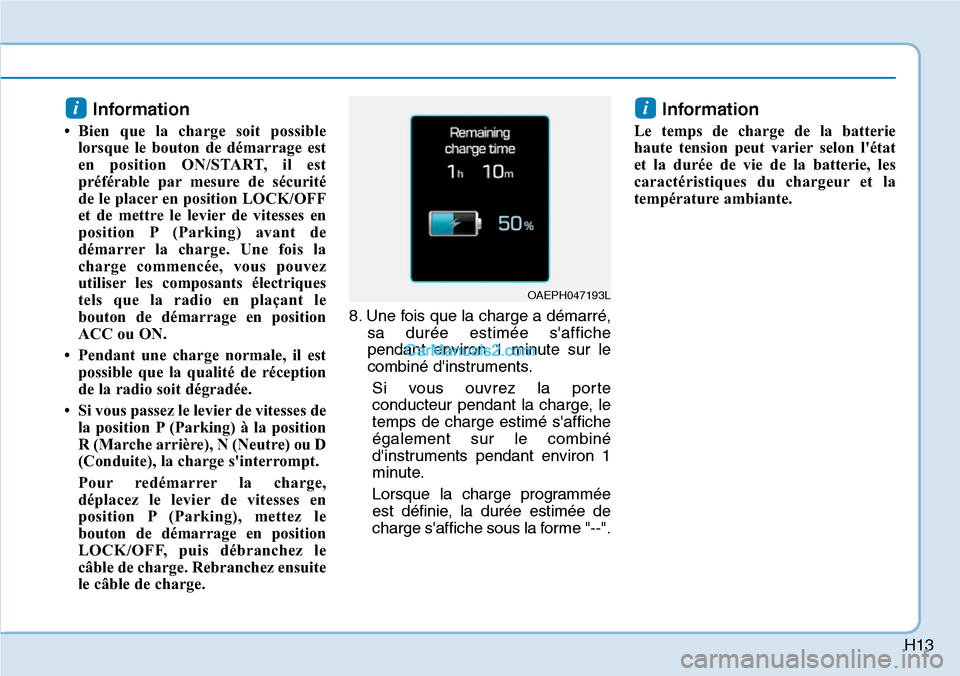

le câble de charge.8. Une fois que la charge a démarré,
sa durée estimée s'affiche
pendant environ 1 minute sur le
combiné d'instruments.
Si vous ouvrez la porte
conducteur pendant la charge, le
temps de charge estimé s'affiche
également sur le combiné
d'instruments pendant environ 1
minute.
Lorsque la charge programmée
est définie, la durée estimée de
charge s'affiche sous la forme "--".
Information
Le temps de charge de la batterie
haute tension peut varier selon l'état
et la durée de vie de la batterie, les
caractéristiques du chargeur et la
température ambiante.
ii
OAEPH047193L
Page 26 of 672
H14
CHARGE DU VÉHICULE HYBRIDE RECHARGEABLE (SUITE)

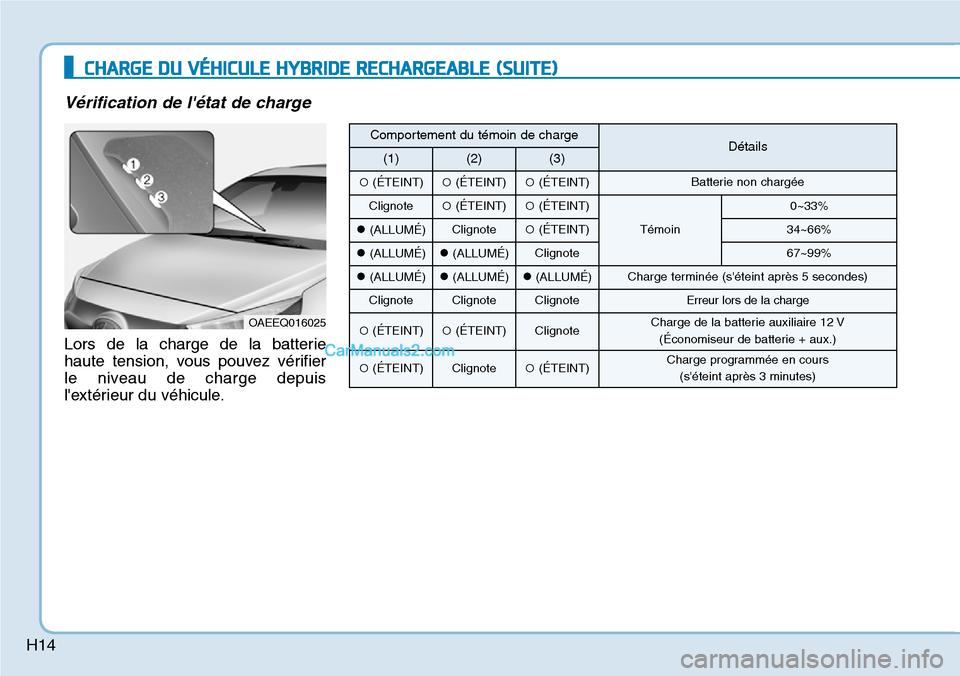

Vérification de l'état de charge
Lors de la charge de la batterie
haute tension, vous pouvez vérifier
le niveau de charge depuis
l'extérieur du véhicule.
OAEEQ016025
Comportement du témoin de chargeDétails(1)(2)(3)
(ÉTEINT)(ÉTEINT)(ÉTEINT)Batterie non chargée
Clignote(ÉTEINT)(ÉTEINT)
Témoin
0~33%
(ALLUMÉ)Clignote(ÉTEINT)34~66%
(ALLUMÉ)(ALLUMÉ)Clignote67~99%
(ALLUMÉ)(ALLUMÉ)(ALLUMÉ)Charge terminée (s'éteint après 5 secondes)
ClignoteClignoteClignoteErreur lors de la charge
(ÉTEINT)(ÉTEINT)ClignoteCharge de la batterie auxiliaire 12 V
(Économiseur de batterie + aux.)
(ÉTEINT)Clignote(ÉTEINT)Charge programmée en cours
(s'éteint après 3 minutes)
Page 27 of 672
H15

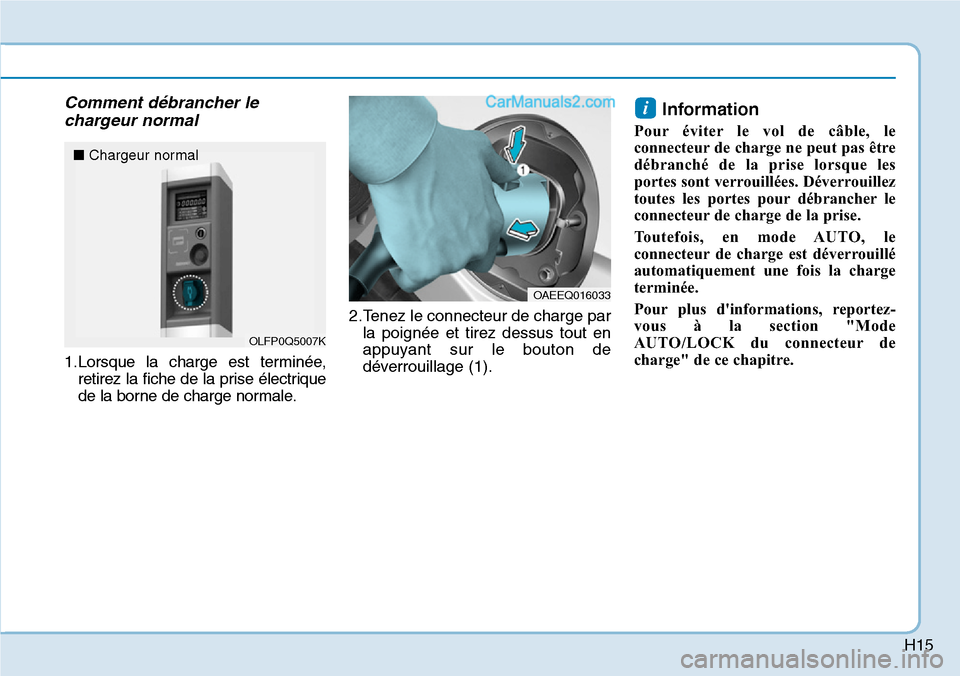

Comment débrancher le
chargeur normal
1.Lorsque la charge est terminée,
retirez la fiche de la prise électrique
de la borne de charge normale.2.Tenez le connecteur de charge par
la poignée et tirez dessus tout en
appuyant sur le bouton de
déverrouillage (1).
Information
Pour éviter le vol de câble, le
connecteur de charge ne peut pas être
débranché de la prise lorsque les
portes sont verrouillées. Déverrouillez
toutes les portes pour débrancher le
connecteur de charge de la prise.
Toutefois, en mode AUTO, le
connecteur de charge est déverrouillé
automatiquement une fois la charge
terminée.
Pour plus d'informations, reportez-
vous à la section "Mode
AUTO/LOCK du connecteur de
charge" de ce chapitre.
i
OLFP0Q5007K
■Chargeur normal
OAEEQ016033
Page 28 of 672
H16
CHARGE DU VÉHICULE HYBRIDE RECHARGEABLE (SUITE)
3. Assurez-vous de fermer
complètement le cache des prises
de charge.

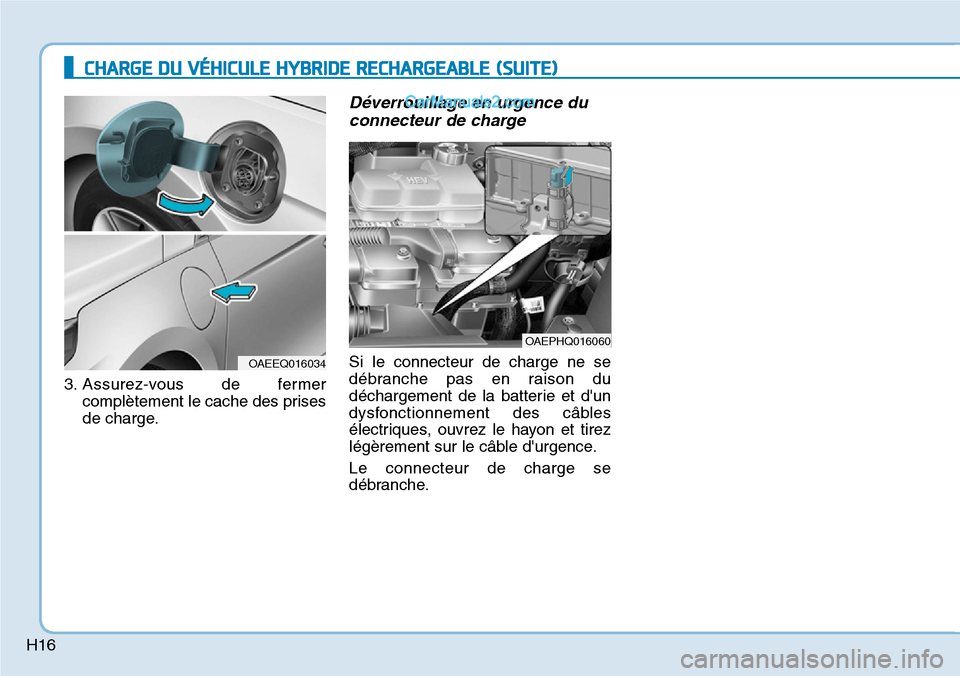

Déverrouillage en urgence du
connecteur de charge
Si le connecteur de charge ne se
débranche pas en raison du
déchargement de la batterie et d'un
dysfonctionnement des câbles
électriques, ouvrez le hayon et tirez
légèrement sur le câble d'urgence.
Le connecteur de charge se
débranche.
OAEPHQ016060
OAEEQ016034
Page 29 of 672
H17

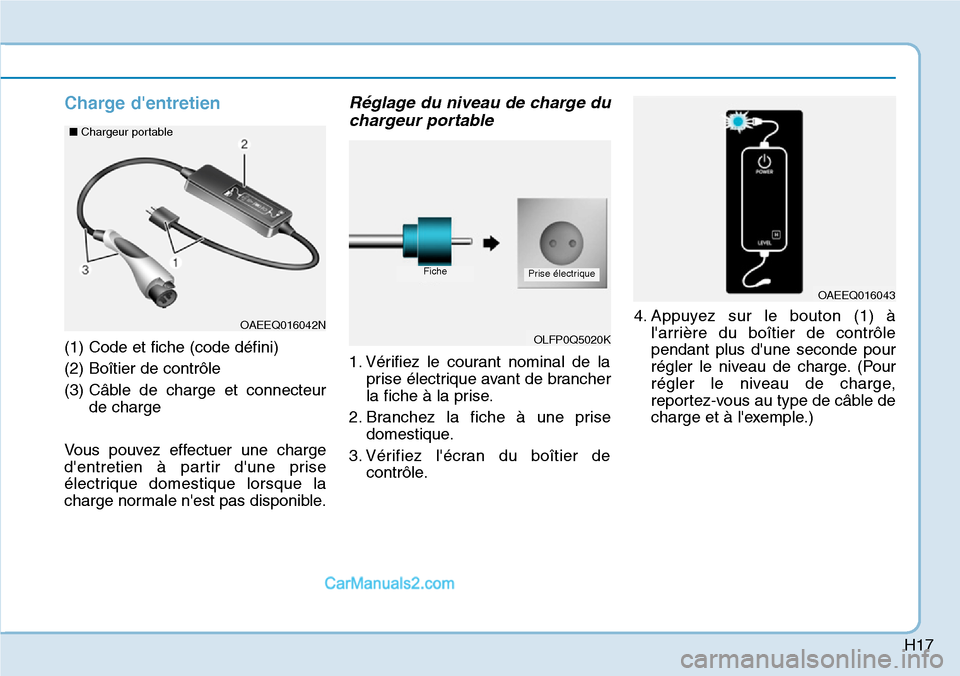

Charge d'entretien
(1) Code et fiche (code défini)
(2) Boîtier de contrôle
(3) Câble de charge et connecteur
de charge
Vous pouvez effectuer une charge
d'entretien à partir d'une prise
électrique domestique lorsque la
charge normale n'est pas disponible.
Réglage du niveau de charge du
chargeur portable
1. Vérifiez le courant nominal de la
prise électrique avant de brancher
la fiche à la prise.
2. Branchez la fiche à une prise
domestique.
3. Vérifiez l'écran du boîtier de
contrôle.4. Appuyez sur le bouton (1) à
l'arrière du boîtier de contrôle
pendant plus d'une seconde pour
régler le niveau de charge. (Pour
régler le niveau de charge,
reportez-vous au type de câble de
charge et à l'exemple.)
OAEEQ016042N ■Chargeur portableOLFP0Q5020K
FichePrise électrique
OAEEQ016043
Page 30 of 672

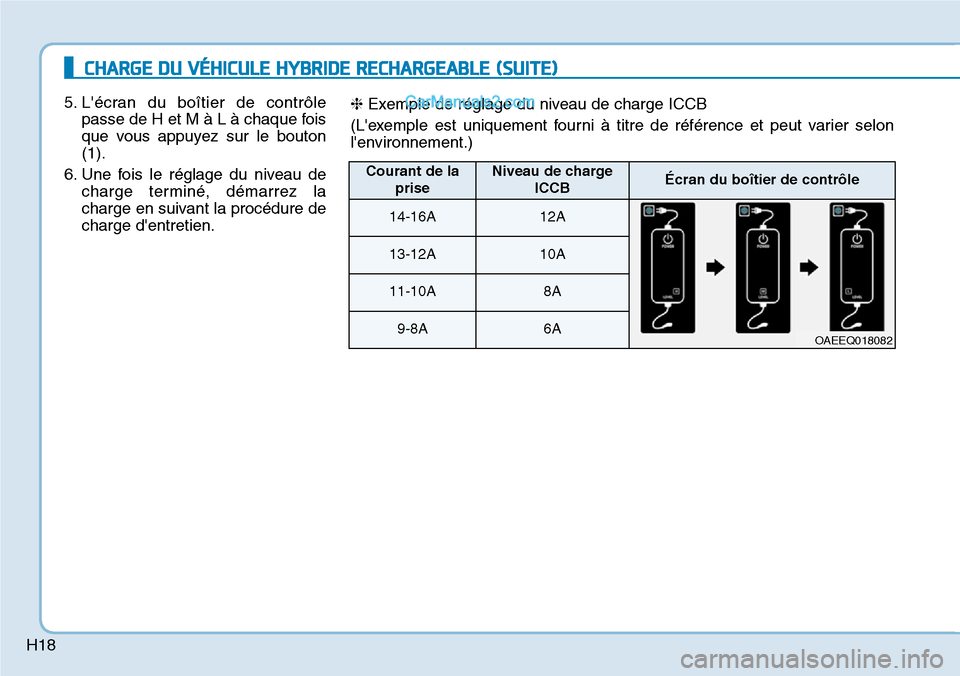

H185. L'écran du boîtier de contrôle
passe de H et M à L à chaque fois
que vous appuyez sur le bouton
(1).
6. Une fois le réglage du niveau de
charge terminé, démarrez la
charge en suivant la procédure de
charge d'entretien.
Courant de la
priseNiveau de charge
ICCBÉcran du boîtier de contrôle
14-16A12A
13-12A10A
11-10A8A
9-8A6AOAEEQ018082
❈Exemple de réglage du niveau de charge ICCB
(L'exemple est uniquement fourni à titre de référence et peut varier selon
l'environnement.)
