Hyundai Ioniq Plug-in Hybrid 2019 Manuel du propriétaire (in French)

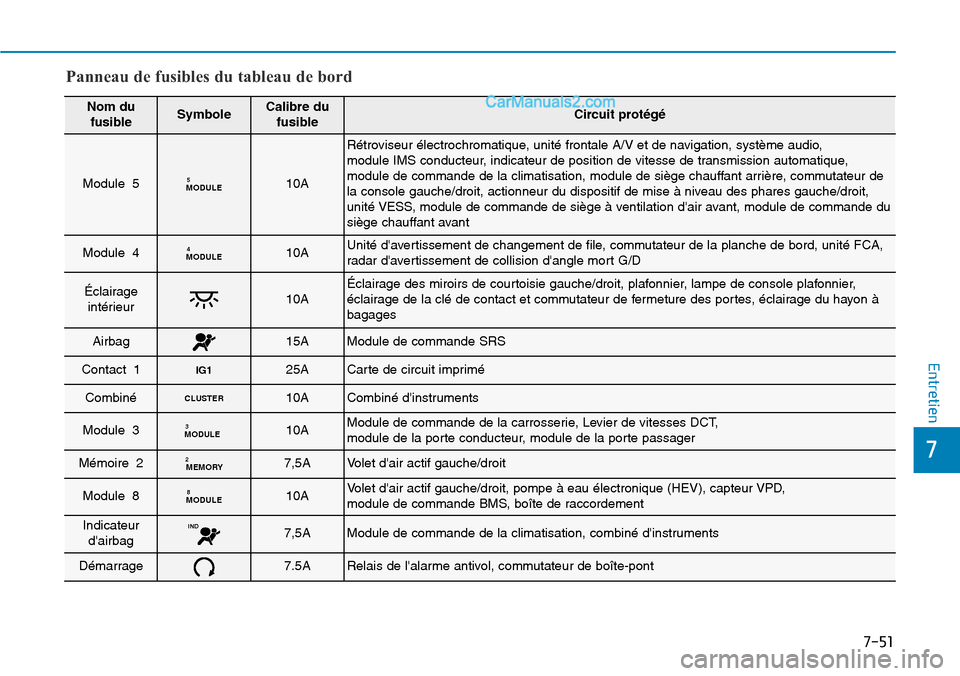

7-51
7
Entretien
Panneau de fusibles du tableau de bord
Nom du
fusibleSymboleCalibre du
fusibleCircuit protégé
Module 5MODULE510A
Rétroviseur électrochromatique, unité frontale A/V et de navigation, système audio,
module IMS conducteur, indicateur de position de vitesse de transmission automatique,
module de commande de la climatisation, module de siège chauffant arrière, commutateur de
la console gauche/droit, actionneur du dispositif de mise à niveau des phares gauche/droit,
unité VESS, module de commande de siège à ventilation d'air avant, module de commande du
siège chauffant avant
Module 4MODULE410AUnité d'avertissement de changement de file, commutateur de la planche de bord, unité FCA,
radar d'avertissement de collision d'angle mort G/D
Éclairage
intérieur10AÉclairage des miroirs de courtoisie gauche/droit, plafonnier, lampe de console plafonnier,
éclairage de la clé de contact et commutateur de fermeture des portes, éclairage du hayon à
bagages
Airbag15AModule de commande SRS
Contact 1IG125ACarte de circuit imprimé
CombinéCLUSTER10ACombiné d'instruments
Module 3MODULE310AModule de commande de la carrosserie, Levier de vitesses DCT,
module de la porte conducteur, module de la porte passager
Mémoire 2MEMORY27,5AVolet d'air actif gauche/droit
Module 8MODULE810AVolet d'air actif gauche/droit, pompe à eau électronique (HEV), capteur VPD,
module de commande BMS, boîte de raccordement
Indicateur
d'airbagIND7,5AModule de commande de la climatisation, combiné d'instruments
Démarrage7.5ARelais de l'alarme antivol, commutateur de boîte-pont

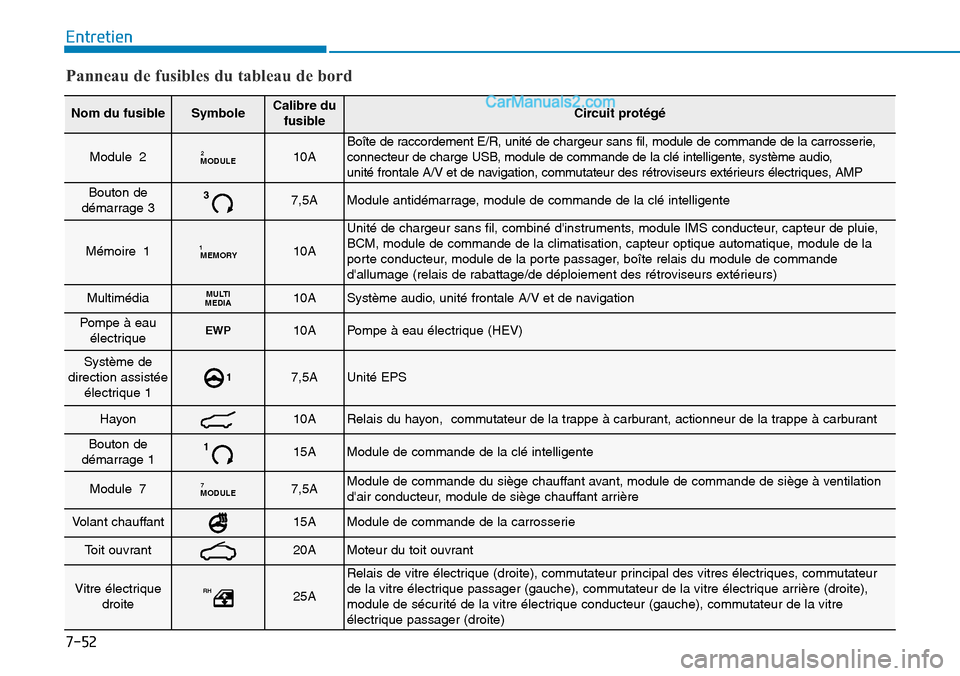

7-52
Entretien
Nom du fusibleSymboleCalibre du
fusibleCircuit protégé
Module 2MODULE210ABoîte de raccordement E/R, unité de chargeur sans fil, module de commande de la carrosserie,
connecteur de charge USB, module de commande de la clé intelligente, système audio,
unité frontale A/V et de navigation, commutateur des rétroviseurs extérieurs électriques, AMP
Bouton de
démarrage 337,5AModule antidémarrage, module de commande de la clé intelligente
Mémoire 1MEMORY110A
Unité de chargeur sans fil, combiné d'instruments, module IMS conducteur, capteur de pluie,
BCM, module de commande de la climatisation, capteur optique automatique, module de la
porte conducteur, module de la porte passager, boîte relais du module de commande
d'allumage (relais de rabattage/de déploiement des rétroviseurs extérieurs)
MultimédiaMULTI
MEDIA10ASystème audio, unité frontale A/V et de navigation
Pompe à eau
électriqueEWP10APompe à eau électrique (HEV)
Système de
direction assistée
électrique 117,5AUnité EPS
Hayon10ARelais du hayon, commutateur de la trappe à carburant, actionneur de la trappe à carburant
Bouton de
démarrage 1115AModule de commande de la clé intelligente
Module 7MODULE77,5AModule de commande du siège chauffant avant, module de commande de siège à ventilation
d'air conducteur, module de siège chauffant arrière
Volant chauffant15AModule de commande de la carrosserie
Toit ouvrant20AMoteur du toit ouvrant
Vitre électrique
droiteRH25A
Relais de vitre électrique (droite), commutateur principal des vitres électriques, commutateur
de la vitre électrique passager (gauche), commutateur de la vitre électrique arrière (droite),
module de sécurité de la vitre électrique conducteur (gauche), commutateur de la vitre
électrique passager (droite)
Panneau de fusibles du tableau de bord

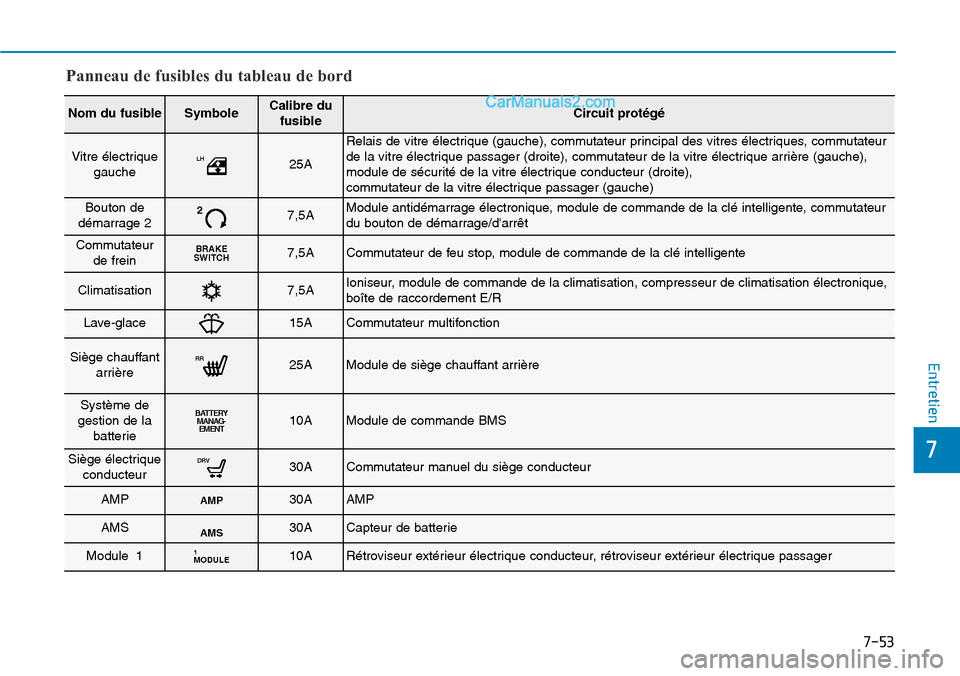

7-53
7
Entretien
Nom du fusibleSymboleCalibre du
fusibleCircuit protégé
Vitre électrique
gaucheLH25A
Relais de vitre électrique (gauche), commutateur principal des vitres électriques, commutateur
de la vitre électrique passager (droite), commutateur de la vitre électrique arrière (gauche),
module de sécurité de la vitre électrique conducteur (droite),
commutateur de la vitre électrique passager (gauche)
Bouton de
démarrage 227,5AModule antidémarrage électronique, module de commande de la clé intelligente, commutateur
du bouton de démarrage/d'arrêt
Commutateur
de freinBRAKE
SWITCH7,5ACommutateur de feu stop, module de commande de la clé intelligente
Climatisation7,5AIoniseur, module de commande de la climatisation, compresseur de climatisation électronique,
boîte de raccordement E/R
Lave-glace15ACommutateur multifonction
Siège chauffant
arrièreRR25AModule de siège chauffant arrière
Système de
gestion de la
batterieBATTERYMANAG-
EMENT10AModule de commande BMS
Siège électrique
conducteurDRV30ACommutateur manuel du siège conducteur
AMPAMP30AAMP
AMSAMS30ACapteur de batterie
Module 1MODULE110ARétroviseur extérieur électrique conducteur, rétroviseur extérieur électrique passager
Panneau de fusibles du tableau de bord

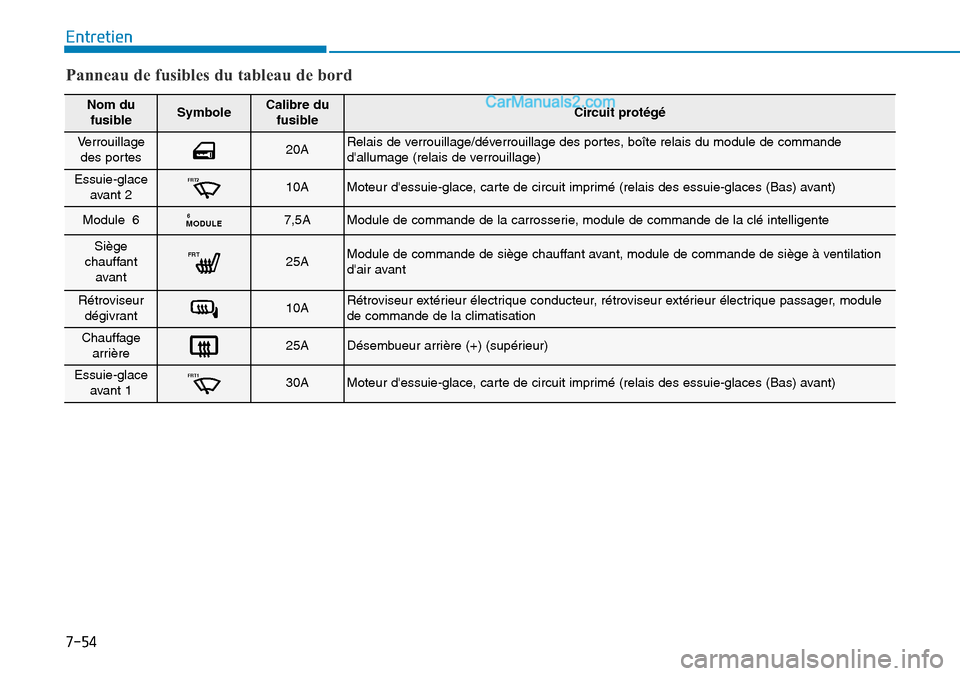

7-54
Entretien
Nom du
fusibleSymboleCalibre du
fusibleCircuit protégé
Verrouillage
des portes20ARelais de verrouillage/déverrouillage des portes, boîte relais du module de commande
d'allumage (relais de verrouillage)
Essuie-glace
avant 2FRT210AMoteur d'essuie-glace, carte de circuit imprimé (relais des essuie-glaces (Bas) avant)
Module 6MODULE67,5AModule de commande de la carrosserie, module de commande de la clé intelligente
Siège
chauffant
avantFRT25AModule de commande de siège chauffant avant, module de commande de siège à ventilation
d'air avant
Rétroviseur
dégivrant10ARétroviseur extérieur électrique conducteur, rétroviseur extérieur électrique passager, module
de commande de la climatisation
Chauffage
arrière25ADésembueur arrière (+) (supérieur)
Essuie-glace
avant 1FRT130AMoteur d'essuie-glace, carte de circuit imprimé (relais des essuie-glaces (Bas) avant)
Panneau de fusibles du tableau de bord

7-55
7
Entretien

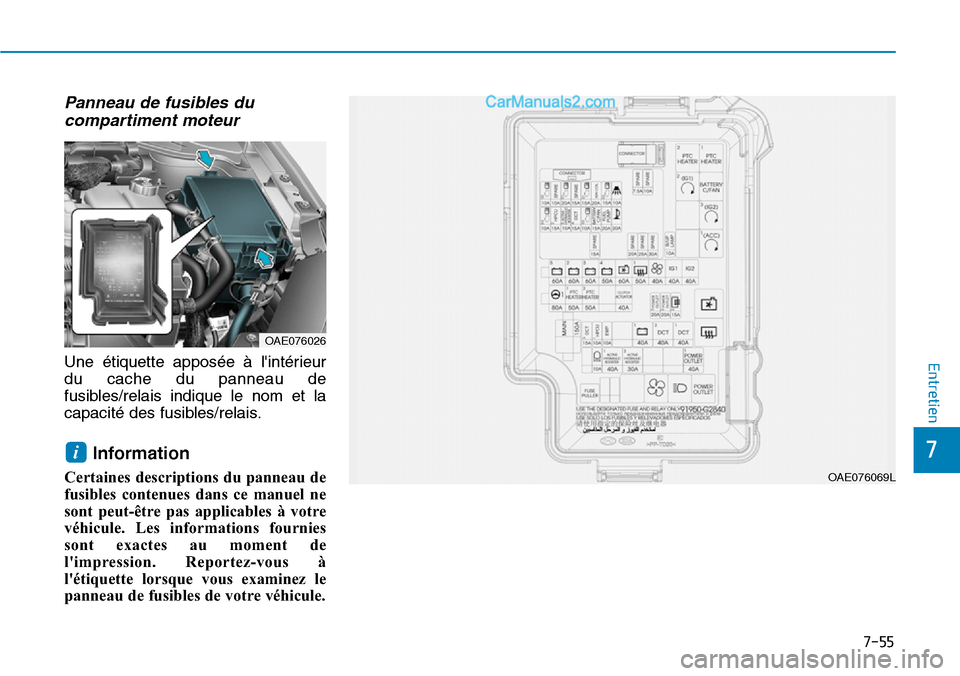

Panneau de fusibles du
compartiment moteur
Une étiquette apposée à l'intérieur
du cache du panneau de
fusibles/relais indique le nom et la
capacité des fusibles/relais.
Information
Certaines descriptions du panneau de
fusibles contenues dans ce manuel ne
sont peut-être pas applicables à votre
véhicule. Les informations fournies
sont exactes au moment de
l'impression. Reportez-vous à
l'étiquette lorsque vous examinez le
panneau de fusibles de votre véhicule.
i
OAE076026
OAE076069L

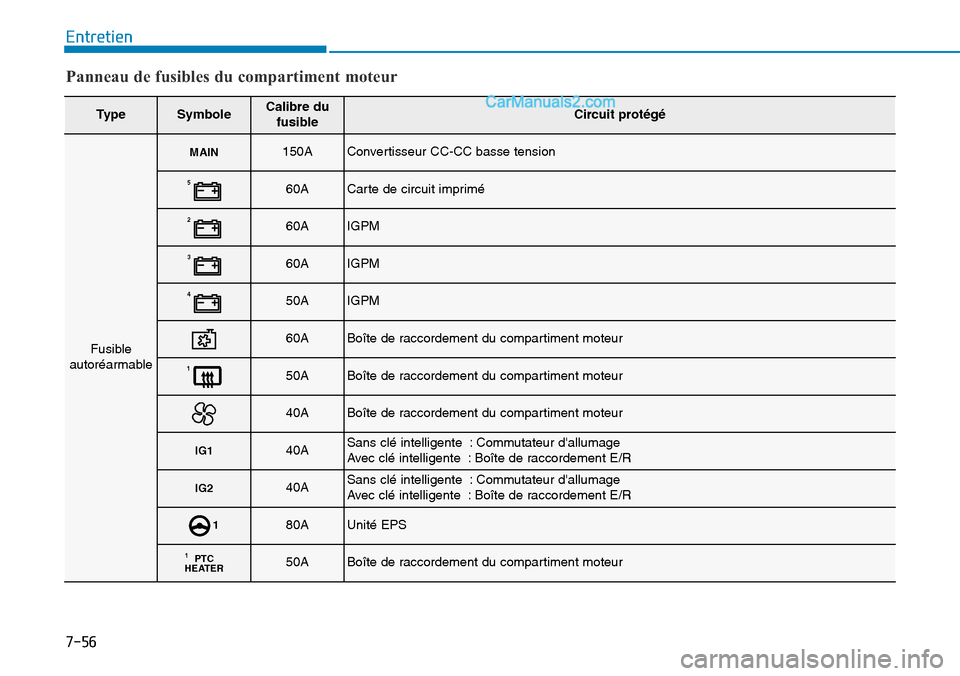

7-56
Entretien
Panneau de fusibles du compartiment moteur
TypeSymboleCalibre du
fusibleCircuit protégé
Fusible
autoréarmable
MAIN150AConvertisseur CC-CC basse tension
560ACarte de circuit imprimé
260AIGPM
360AIGPM
450AIGPM
60ABoîte de raccordement du compartiment moteur
150ABoîte de raccordement du compartiment moteur
40ABoîte de raccordement du compartiment moteur
IG140ASans clé intelligente : Commutateur d'allumage
Avec clé intelligente : Boîte de raccordement E/R
IG240ASans clé intelligente : Commutateur d'allumage
Avec clé intelligente : Boîte de raccordement E/R
180AUnité EPS
PTC
HEATER150ABoîte de raccordement du compartiment moteur

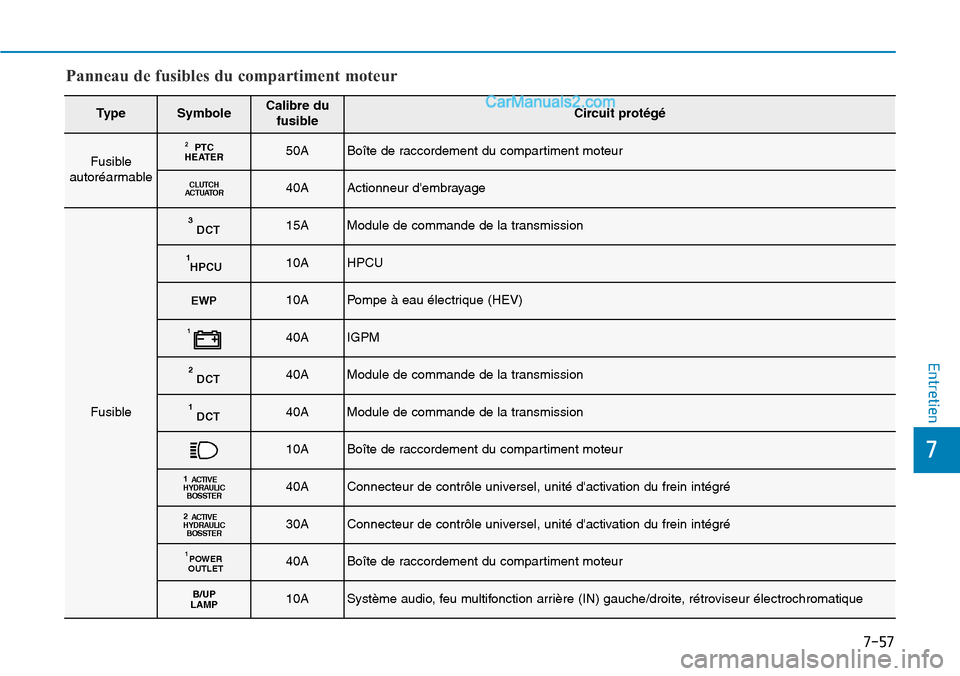

7-57
7
Entretien
TypeSymboleCalibre du
fusibleCircuit protégé
Fusible
autoréarmablePTC
HEATER250ABoîte de raccordement du compartiment moteur
CLUTCH
ACTUATOR40AActionneur d'embrayage
Fusible
DCT315AModule de commande de la transmission
HPCU110AHPCU
EWP10APompe à eau électrique (HEV)
140AIGPM
DCT240AModule de commande de la transmission
DCT140AModule de commande de la transmission
10ABoîte de raccordement du compartiment moteur
1
ACTIVE
HYDRAULIC
BOSSTER40AConnecteur de contrôle universel, unité d'activation du frein intégré
2
ACTIVE
HYDRAULIC
BOSSTER30AConnecteur de contrôle universel, unité d'activation du frein intégré
POWER
OUTLET140ABoîte de raccordement du compartiment moteur
B/UP
LAMP10ASystème audio, feu multifonction arrière (IN) gauche/droite, rétroviseur électrochromatique
Panneau de fusibles du compartiment moteur

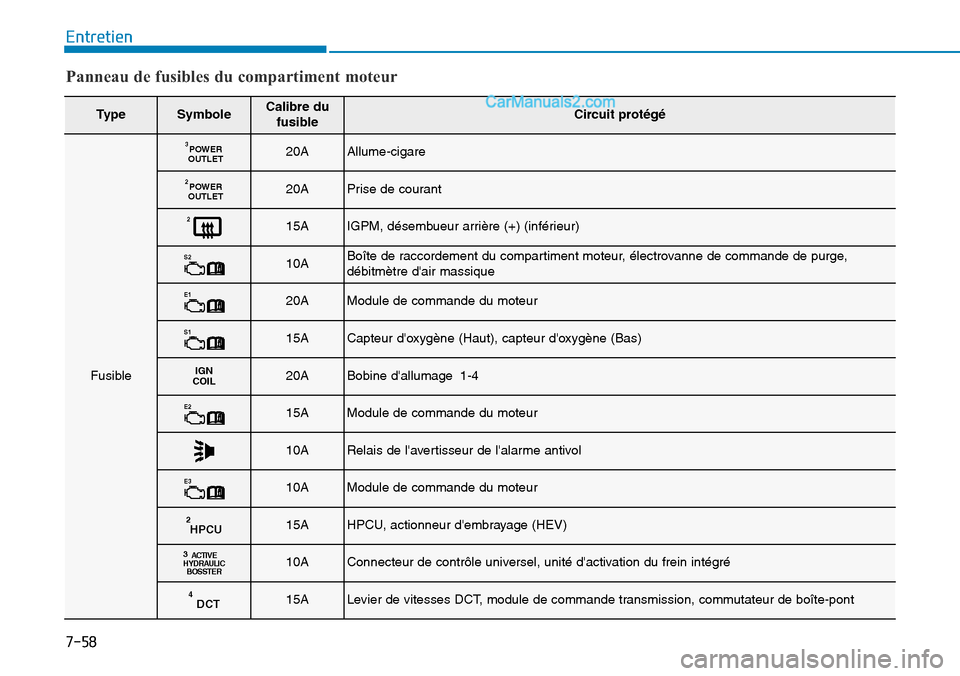

7-58
Entretien
TypeSymboleCalibre du
fusibleCircuit protégé
Fusible
POWER
OUTLET320AAllume-cigare
POWER
OUTLET220APrise de courant
215AIGPM, désembueur arrière (+) (inférieur)
S210ABoîte de raccordement du compartiment moteur, électrovanne de commande de purge,
débitmètre d'air massique
E120AModule de commande du moteur
S115ACapteur d'oxygène (Haut), capteur d'oxygène (Bas)
IGN
COIL20ABobine d'allumage 1-4
E215AModule de commande du moteur
10ARelais de l'avertisseur de l'alarme antivol
E310AModule de commande du moteur
HPCU215AHPCU, actionneur d'embrayage (HEV)
3
ACTIVE
HYDRAULIC
BOSSTER10AConnecteur de contrôle universel, unité d'activation du frein intégré
DCT415ALevier de vitesses DCT, module de commande transmission, commutateur de boîte-pont
Panneau de fusibles du compartiment moteur

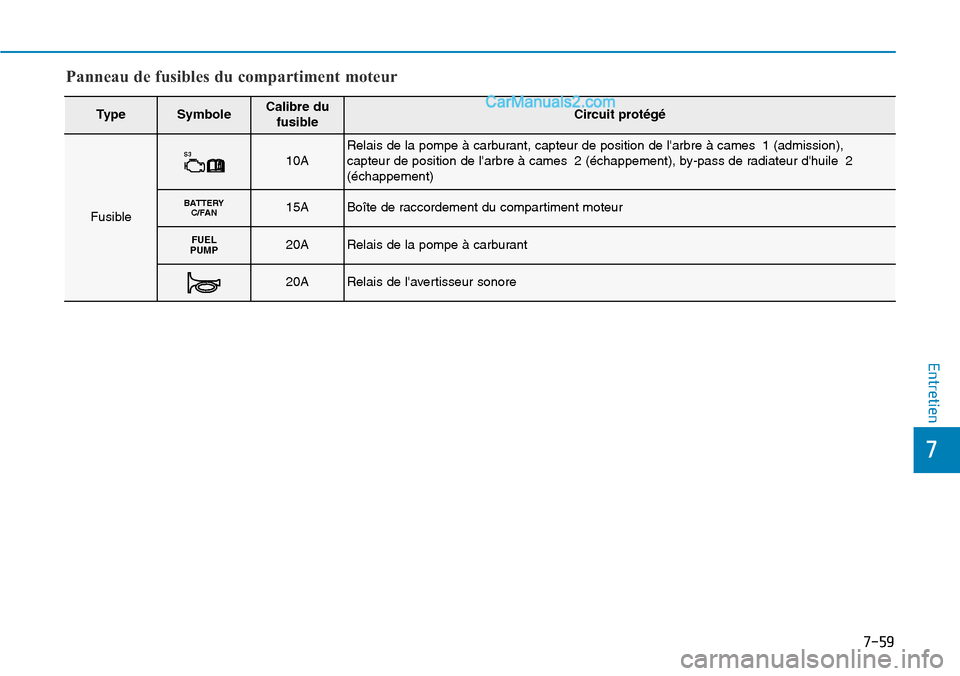

7-59
7
Entretien
TypeSymboleCalibre du
fusibleCircuit protégé
Fusible
S310ARelais de la pompe à carburant, capteur de position de l'arbre à cames 1 (admission),
capteur de position de l'arbre à cames 2 (échappement), by-pass de radiateur d'huile 2
(échappement)
BATTERY
C/FAN15ABoîte de raccordement du compartiment moteur
FUEL
PUMP20ARelais de la pompe à carburant
20ARelais de l'avertisseur sonore
Panneau de fusibles du compartiment moteur

7-60
Entretien

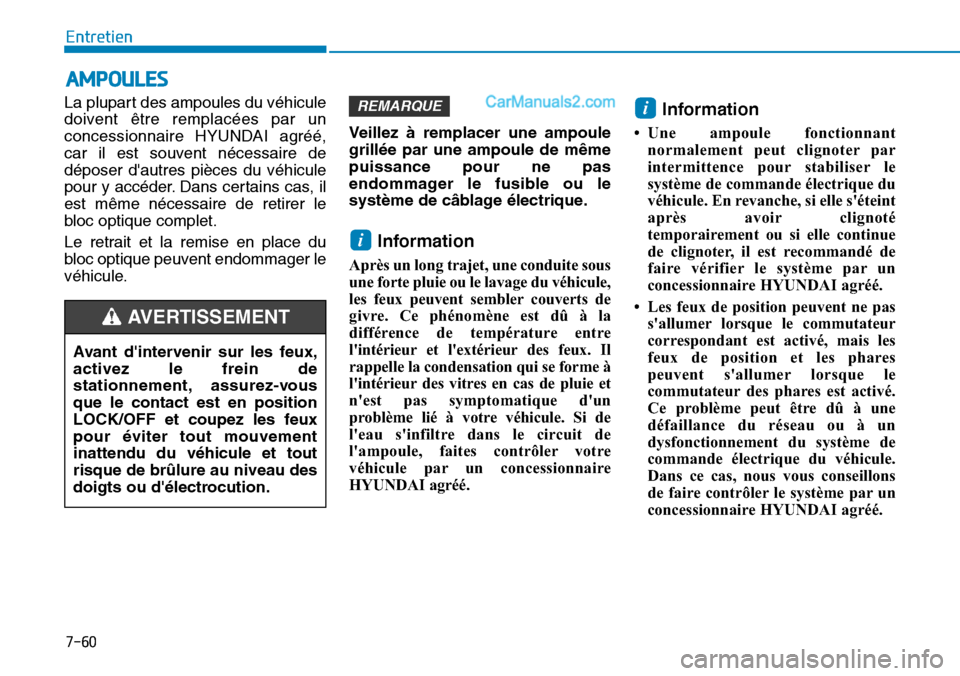

AMPOULES
La plupart des ampoules du véhicule
doivent être remplacées par un
concessionnaire HYUNDAI agréé,
car il est souvent nécessaire de
déposer d'autres pièces du véhicule
pour y accéder. Dans certains cas, il
est même nécessaire de retirer le
bloc optique complet.
Le retrait et la remise en place du
bloc optique peuvent endommager le
véhicule.Veillez à remplacer une ampoule
grillée par une ampoule de même
puissance pour ne pas
endommager le fusible ou le
système de câblage électrique.
Information
Après un long trajet, une conduite sous
une forte pluie ou le lavage du véhicule,
les feux peuvent sembler couverts de
givre. Ce phénomène est dû à la
différence de température entre
l'intérieur et l'extérieur des feux. Il
rappelle la condensation qui se forme à
l'intérieur des vitres en cas de pluie et
n'est pas symptomatique d'un
problème lié à votre véhicule. Si de
l'eau s'infiltre dans le circuit de
l'ampoule, faites contrôler votre
véhicule par un concessionnaire
HYUNDAI agréé.
Information
• Une ampoule fonctionnant
normalement peut clignoter par
intermittence pour stabiliser le
système de commande électrique du
véhicule. En revanche, si elle s'éteint
après avoir clignoté
temporairement ou si elle continue
de clignoter, il est recommandé de
faire vérifier le système par un
concessionnaire HYUNDAI agréé.
• Les feux de position peuvent ne pas
s'allumer lorsque le commutateur
correspondant est activé, mais les
feux de position et les phares
peuvent s'allumer lorsque le
commutateur des phares est activé.
Ce problème peut être dû à une
défaillance du réseau ou à un
dysfonctionnement du système de
commande électrique du véhicule.
Dans ce cas, nous vous conseillons
de faire contrôler le système par un
concessionnaire HYUNDAI agréé.
i
i
REMARQUE
Avant d'intervenir sur les feux,
activez le frein de
stationnement, assurez-vous
que le contact est en position
LOCK/OFF et coupez les feux
pour éviter tout mouvement
inattendu du véhicule et tout
risque de brûlure au niveau des
doigts ou d'électrocution.
AVERTISSEMENT
