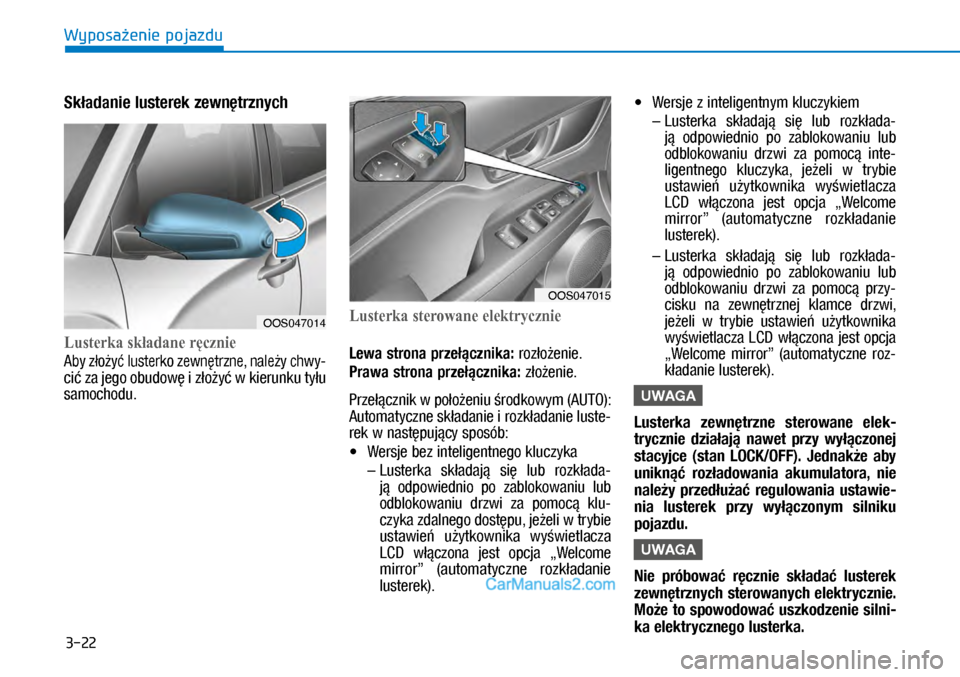

3-22
Wyposażenie pojazdu
Składanie lusterek zewnętrznych
Lusterka składane ręcznie
Aby złożyć lusterko zewnętrzne, należy chwy-
cić za jego obudowę i złożyć w kierunku tyłu
samochodu.
Lusterka sterowane elektrycznie
Lewa strona przełącznika: rozłożenie.
Prawa strona przełącznika: złożenie.
Przełącznik w położeniu środkowym (AUTO):
Automatyczne składanie i rozkładanie luste-
rek w następujący sposób:

XWersje bez inteligentnego kluczyka
– Lusterka składają się lub rozkłada-
ją odpowiednio po zablokowaniu lub
odblokowaniu drzwi za pomocą klu-
czyka zdalnego dostępu, jeżeli w trybie
ustawień użytkownika wyświetlacza
LCD włączona jest opcja „Welcome
mirror” (automatyczne rozkładanie
lusterek).

XWersje z inteligentnym kluczykiem
– Lusterka składają się lub rozkłada-
ją odpowiednio po zablokowaniu lub
odblokowaniu drzwi za pomocą inte-
ligentnego kluczyka, jeżeli w trybie
ustawień użytkownika wyświetlacza
LCD włączona jest opcja „Welcome
mirror” (automatyczne rozkładanie
lusterek).
– Lusterka składają się lub rozkłada-
ją odpowiednio po zablokowaniu lub
odblokowaniu drzwi za pomocą przy-
cisku na zewnętrznej klamce drzwi,
jeżeli w trybie ustawień użytkownika
wyświetlacza LCD włączona jest opcja
„Welcome mirror” (automatyczne roz-
kładanie lusterek).
UWAGA
Lusterka zewnętrzne sterowane elek-
trycznie działają nawet przy wyłączonej
stacyjce (stan LOCK/OFF). Jednakże aby
uniknąć rozładowania akumulatora, nie
należy przedłużać regulowania ustawie-
nia lusterek przy wyłączonym silniku
pojazdu.
UWAGA
Nie próbować ręcznie składać lusterek
zewnętrznych sterowanych elektrycznie.
Może to spowodować uszkodzenie silni-
ka elektrycznego lusterka.
OOS047014
OOS047015

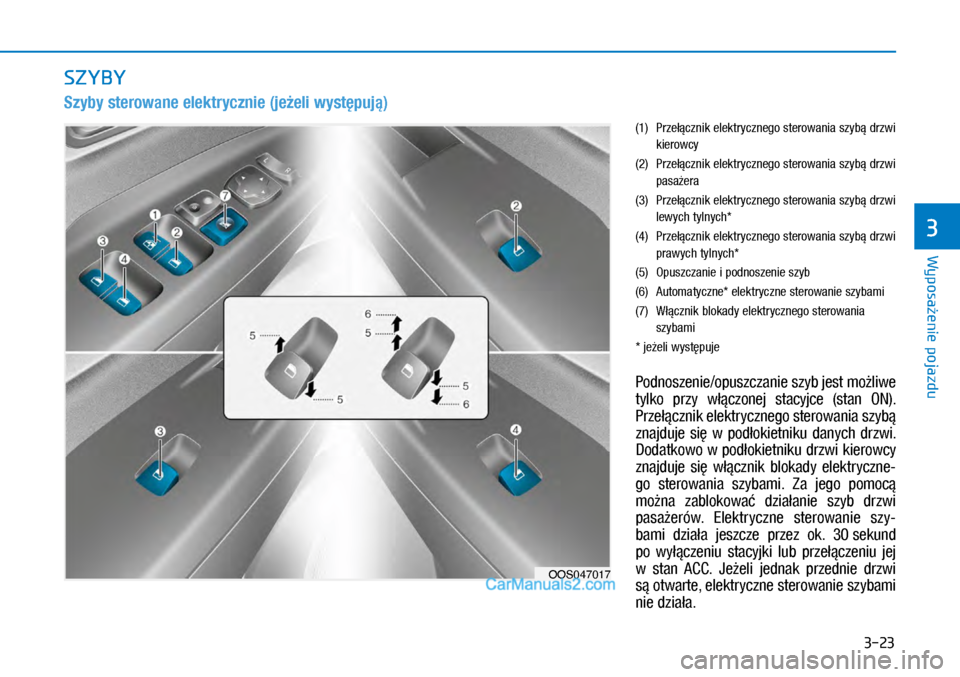

3-23
Wyposażenie pojazdu
3
Szyby sterowane elektrycznie (jeżeli występują)
SZYBY
OOS047017
(1) Przełącznik elektrycznego sterowania szybą drzwi
kierowcy
(2) Przełącznik elektrycznego sterowania szybą drzwi
pasażera
(3) Przełącznik elektrycznego sterowania szybą drzwi
lewych tylnych*
(4) Przełącznik elektrycznego sterowania szybą drzwi
prawych tylnych*
(5) Opuszczanie i podnoszenie szyb
(6) Automatyczne* elektryczne sterowanie szybami
(7) Włącznik blokady elektrycznego sterowania
szybami
* jeżeli występuje
Podnoszenie/opuszczanie szyb jest możliwe
tylko przy włączonej stacyjce (stan ON).
Przełącznik elektrycznego sterowania szybą
znajduje się w podłokietniku danych drzwi.
Dodatkowo w podłokietniku drzwi kierowcy
znajduje się włącznik blokady elektryczne-
go sterowania szybami. Za jego pomocą
można zablokować działanie szyb drzwi
pasażerów. Elektryczne sterowanie szy-
bami działa jeszcze przez ok. 30 sekund
po wyłączeniu stacyjki lub przełączeniu jej
w stan ACC. Jeżeli jednak przednie drzwi
są otwarte, elektryczne sterowanie szybami
nie działa.

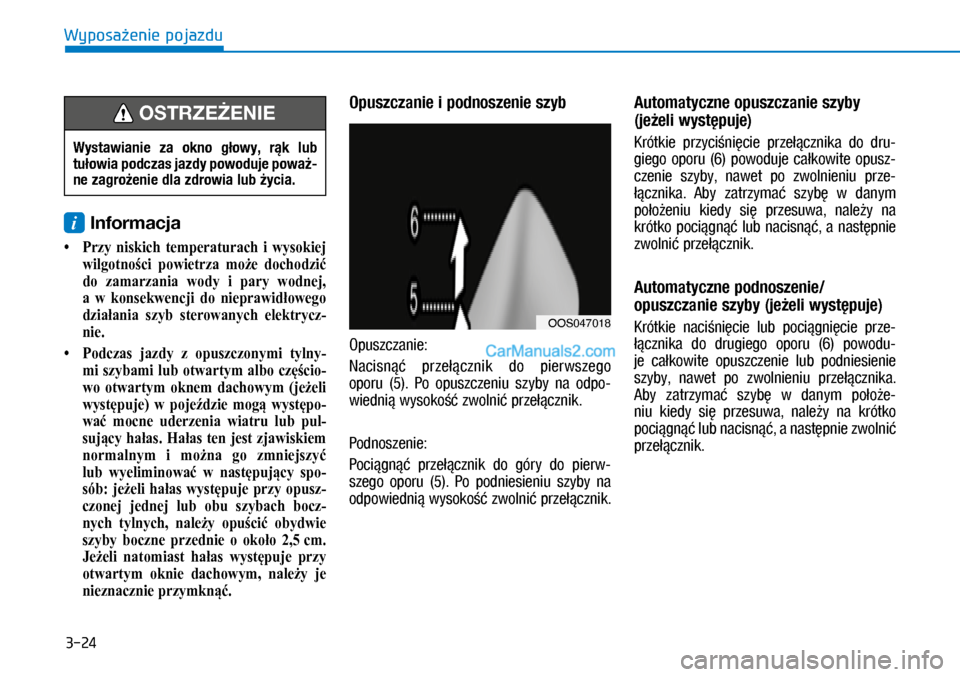

3-24
Wyposażenie pojazdu
i Informacja
• Przy niskich temperaturach i wysokiej
wilgotności powietrza może dochodzić
do zamarzania wody i pary wodnej,
a w konsekwencji do nieprawidłowego
działania szyb sterowanych elektrycz-
nie.
• Podczas jazdy z opuszczonymi tylny-
mi szybami lub otwartym albo częścio-
wo otwartym oknem dachowym (jeżeli
występuje) w pojeździe mogą występo-
wać mocne uderzenia wiatru lub pul-
sujący hałas. Hałas ten jest zjawiskiem
normalnym i można go zmniejszyć
lub wyeliminować w następujący spo-
sób: jeżeli hałas występuje przy opusz-
czonej jednej lub obu szybach bocz-
nych tylnych, należy opuścić obydwie
szyby boczne przednie o około 2,5 cm.
Jeżeli natomiast hałas występuje przy
otwartym oknie dachowym, należy je
nieznacznie przymknąć.
Opuszczanie i podnoszenie szyb
Opuszczanie:
Nacisnąć przełącznik do pierwszego
oporu (5). Po opuszczeniu szyby na odpo-
wiednią wysokość zwolnić przełącznik.
Podnoszenie:
Pociągnąć przełącznik do góry do pierw-
szego oporu (5). Po podniesieniu szyby na
odpowiednią wysokość zwolnić przełącznik.
Automatyczne opuszczanie szyby
(jeżeli występuje)
Krótkie przyciśnięcie przełącznika do dru-
giego oporu (6) powoduje całkowite opusz-
czenie szyby, nawet po zwolnieniu prze-
łącznika. Aby zatrzymać szybę w danym
położeniu kiedy się przesuwa, należy na
krótko pociągnąć lub nacisnąć, a następnie
zwolnić przełącznik.

Automatyczne podnoszenie/
opuszczanie szyby (jeżeli występuje)
Krótkie naciśnięcie lub pociągnięcie prze-
łącznika do drugiego oporu (6) powodu-
je całkowite opuszczenie lub podniesienie
szyby, nawet po zwolnieniu przełącznika.
Aby zatrzymać szybę w danym położe-
niu kiedy się przesuwa, należy na krótko
pociągnąć lub nacisnąć, a następnie zwolnić
przełącznik.
Wystawianie za okno głowy, rąk lub
tułowia podczas jazdy powoduje poważ-
ne zagrożenie dla zdrowia lub życia.
OSTRZEŻENIE
OOS047018

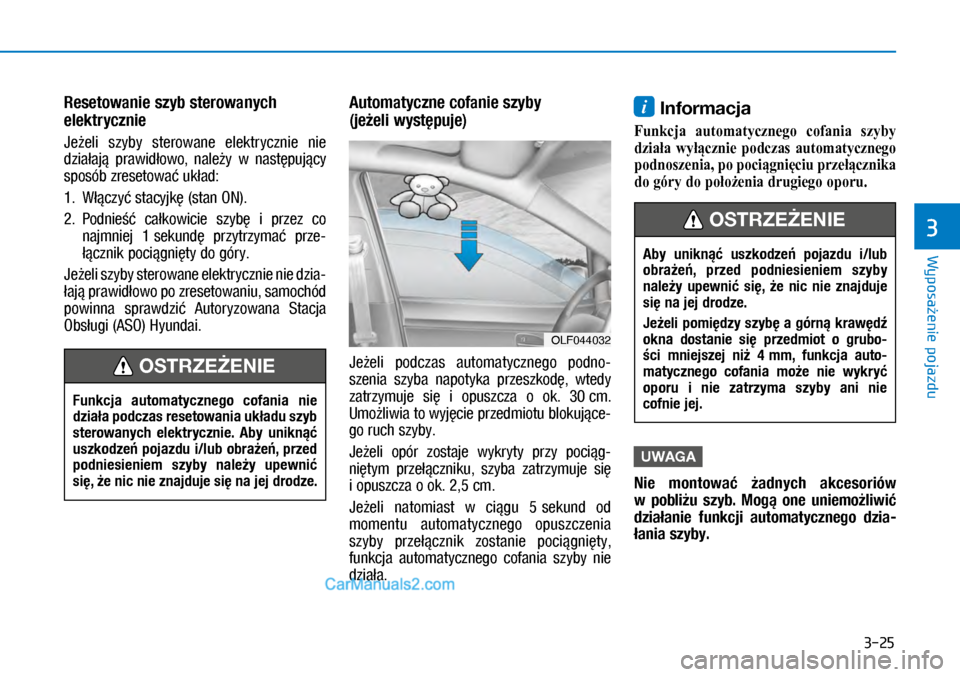

3-25
Wyposażenie pojazdu
3
Resetowanie szyb sterowanych
elektrycznie
Jeżeli szyby sterowane elektrycznie nie
działają prawidłowo, należy w następujący
sposób zresetować układ:
1. Włączyć stacyjkę (stan ON).
2. Podnieść całkowicie szybę i przez co
najmniej 1 sekundę przytrzymać prze-
łącznik pociągnięty do góry.
Jeżeli szyby sterowane elektrycznie nie dzia-
łają prawidłowo po zresetowaniu, samochód
powinna sprawdzić Autoryzowana Stacja
Obsługi (ASO) Hyundai.
Automatyczne cofanie szyby
(jeżeli występuje)
Jeżeli podczas automatycznego podno-
szenia szyba napotyka przeszkodę, wtedy
zatrzymuje się i opuszcza o ok. 30 cm.
Umożliwia to wyjęcie przedmiotu blokujące-
go ruch szyby.
Jeżeli opór zostaje wykryty przy pociąg-
niętym przełączniku, szyba zatrzymuje się
i opuszcza o ok. 2,5 cm.
Jeżeli natomiast w ciągu 5 sekund od
momentu automatycznego opuszczenia
szyby przełącznik zostanie pociągnięty,
funkcja automatycznego cofania szyby nie
działa.
i Informacja
Funkcja automatycznego cofania szyby
działa wyłącznie podczas automatycznego
podnoszenia, po pociągnięciu przełącznika
do góry do położenia drugiego oporu.
UWAGA
Nie montować żadnych akcesoriów
w pobliżu szyb. Mogą one uniemożliwić
działanie funkcji automatycznego dzia-
łania szyby.
OLF044032
Funkcja automatycznego cofania nie
działa podczas resetowania układu szyb
sterowanych elektrycznie. Aby uniknąć
uszkodzeń pojazdu i/lub obrażeń, przed
podniesieniem szyby należy upewnić
się, że nic nie znajduje się na jej drodze.
OSTRZEŻENIE
Aby uniknąć uszkodzeń pojazdu i/lub
obrażeń, przed podniesieniem szyby
należy upewnić się, że nic nie znajduje
się na jej drodze.
Jeżeli pomiędzy szybę a górną krawędź
okna dostanie się przedmiot o grubo-ści mniejszej niż 4 mm, funkcja auto-
matycznego cofania może nie wykryć
oporu i nie zatrzyma szyby ani nie
cofnie jej.
OSTRZEŻENIE

3-26
Wyposażenie pojazdu
Włącznik blokady elektrycznego
sterowania szybami
Kierowca dysponuje włącznikiem blokady
elektrycznego sterowania szybami, który
po naciśnięciu wyłącza sterowanie szybami
w drzwiach pasażerów.
Po włączeniu blokady elektrycznego stero-
wania szybami:

XZa pomocą głównego przełącznika moż-
na sterować wszystkimi szybami.

XZa pomocą przełącznika w przednich
drzwiach pasażera można sterować
szybą w tych drzwiach.

XSterowanie szybami w drzwiach tyl-
nych za pomocą przełączników w tych
drzwiach jest niemożliwe.
UWAGA

MAby zapobiec uszkodzeniu układu
elektrycznego sterowania szybami nie
należy sterować jednocześnie więcej
niż jedną szybą. Jednoczesne urucha-
mianie dwóch lub więcej szyb może
również spowodować przepalenie się
bezpiecznika.

MNigdy nie sterować szybą jednocześnie
w przeciwnych kierunkach — za pomo-
cą głównego przełącznika w drzwiach
kierowcy i przełącznika w danych
drzwiach. W przypadku jednoczesnego
odbierania sprzecznych sygnałów szyba
zatrzymuje się i nie można jej opuścić
ani podnieść.
Nie pozwalać dzieciom na zabawę szy-
bami sterowanymi elektrycznie. Jeżeli
przewożone są dzieci, należy nacisnąć
włącznik blokady elektrycznego stero-
wania szybami. Przypadkowe urucho-
mienie przez dziecko szyb sterowanych
elektrycznie może spowodować poważ-
ne zagrożenie dla zdrowia dziecka.
OSTRZEŻENIE
OOS047019

MNIGDY nie pozostawiać kluczyków
w pojeździe, gdy znajdują się w nim
dzieci bez opieki.

MNIGDY nie pozostawiać w pojeździe
dzieci bez opieki. Nawet bardzo małe
dzieci mogą spowodować poruszenie
się pojazdu, przycisnąć się szybą lub
w inny sposób spowodować zagro-
żenie dla zdrowia lub życia swojego
albo innych osób.

MPrzed podniesieniem szyby należy
zawsze upewnić się, czy nikt nie
wystawił przez otwarte okno ręki,
głowy ani żadnego przedmiotu.

MNie pozwalać dzieciom na zabawę
szybami sterowanymi elektrycznie.
Jeżeli przewożone są dzieci, należy
włączyć blokadę elektrycznego ste-
rowania szybami, naciskając włącz-
nik blokady w drzwiach kierowcy.
Przypadkowe uruchomienie przez
dziecko szyb sterowanych elektrycz-
nie może spowodować poważne
zagrożenie dla zdrowia dziecka.

MPodczas jazdy nie wolno wystawiać
głowy, rąk ani wychylać tułowia poza
pojazd.
OSTRZEŻENIE

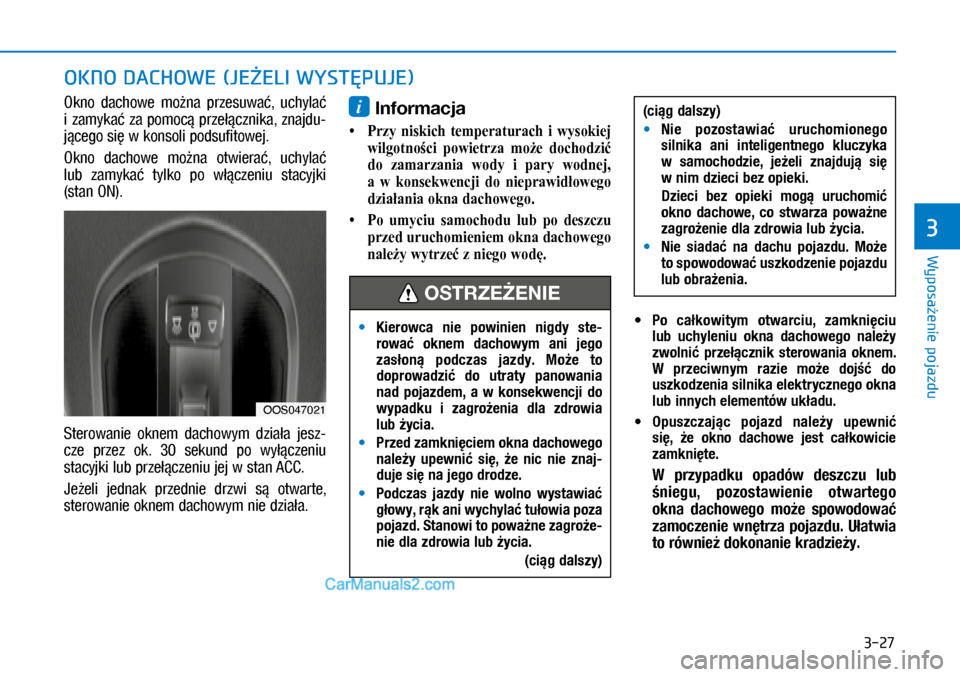

3-27
Wyposażenie pojazdu
3
Okno dachowe można przesuwać, uchylać
i zamykać za pomocą przełącznika, znajdu-
jącego się w konsoli podsufitowej.
Okno dachowe można otwierać, uchylać
lub zamykać tylko po włączeniu stacyjki
(stan ON).
Sterowanie oknem dachowym działa jesz-
cze przez ok. 30 sekund po wyłączeniu
stacyjki lub przełączeniu jej w stan ACC.
Jeżeli jednak przednie drzwi są otwarte,
sterowanie oknem dachowym nie działa.
i Informacja
• Przy niskich temperaturach i wysokiej
wilgotności powietrza może dochodzić
do zamarzania wody i pary wodnej,
a w konsekwencji do nieprawidłowego
działania okna dachowego.
• Po umyciu samochodu lub po deszczu
przed uruchomieniem okna dachowego
należy wytrzeć z niego wodę.

MPo całkowitym otwarciu, zamknięciu
lub uchyleniu okna dachowego należy
zwolnić przełącznik sterowania oknem.
W przeciwnym razie może dojść do
uszkodzenia silnika elektrycznego okna
lub innych elementów układu.

MOpuszczając pojazd należy upewnić
się, że okno dachowe jest całkowicie
zamknięte.
W przypadku opadów deszczu lub
śniegu, pozostawienie otwartego
okna dachowego może spowodować
zamoczenie wnętrza pojazdu. Ułatwia
to również dokonanie kradzieży.
OKNO DACHOWE (JEŻELI WYSTĘPUJE)
OOS047021
(ciąg dalszy)

MNie pozostawiać uruchomionego
silnika ani inteligentnego kluczyka
w samochodzie, jeżeli znajdują się
w nim dzieci bez opieki.
Dzieci bez opieki mogą uruchomić okno dachowe, co stwarza poważne
zagrożenie dla zdrowia lub życia.

MNie siadać na dachu pojazdu. Może
to spowodować uszkodzenie pojazdu
lub obrażenia.

MKierowca nie powinien nigdy ste-
rować oknem dachowym ani jego
zasłoną podczas jazdy. Może to
doprowadzić do utraty panowania
nad pojazdem, a w konsekwencji do
wypadku i zagrożenia dla zdrowia
lub życia.

MPrzed zamknięciem okna dachowego
należy upewnić się, że nic nie znaj-
duje się na jego drodze.

MPodczas jazdy nie wolno wystawiać
głowy, rąk ani wychylać tułowia poza
pojazd. Stanowi to poważne zagroże-
nie dla zdrowia lub życia.
(ciąg dalszy)
OSTRZEŻENIE

3-28
Wyposażenie pojazdu
Otwieranie i zamykanie okna
dachowego
Opuszczanie:
Przesunąć przełącznik sterowania oknem
dachowym do tyłu, do pierwszego oporu.
Aby zatrzymać okno dachowe, zwolnić prze-
łącznik.
Podnoszenie:
Przesunąć przełącznik sterowania oknem
dachowym do przodu, do pierwszego oporu.
Aby zatrzymać okno dachowe, zwolnić prze-
łącznik.
Przesuwanie okna dachowego
Krótkie przesunięcie przełącznika do przodu
lub do tyłu, do drugiego oporu, powo-
duje całkowite otwarcie lub zamknięcie
okna dachowego, nawet po zwolnieniu
przełącznika. Aby zatrzymać okno dachowe
w danym położeniu, kiedy się przesuwa,
należy na krótko przesunąć przełącznik do
przodu lub do tyłu, a następnie zwolnić.
i Informacja
Aby ograniczyć hałas podczas jazdy, nie
otwierać okna dachowego całkowicie
(należy je zatrzymać ok. 7 cm przed poło-
żeniem całkowitego odsunięcia).
Automatyczne cofanie szyby
(jeżeli występuje)
Jeżeli podczas automatycznego zamyka-
nia okno dachowe napotyka przeszkodę,
zatrzymuje się i cofa. Umożliwia to wyjęcie
przedmiotu blokującego ruch okna.
Funkcja automatycznego cofania nie dzia-
ła, jeżeli pomiędzy ramę a okno dachowe
dostanie się cienki przedmiot.
Przed zamknięciem okna dachowego należy
zawsze upewnić się, że można je bezpiecz-
nie zamknąć.
OLFC044035CN
OOS047022

3-29
Wyposażenie pojazdu
3
Uchylanie okna dachowego
Uchylanie okna dachowego
Aby uchylić okno dachowe, należy przesu-
nąć przełącznik sterowania w górę i przy-
trzymać do momentu, aż okno ustawi się
w oczekiwanym położeniu.
Zamykanie okna dachowego
Aby zamknąć okno dachowe, należy prze-
sunąć przełącznik sterowania w dół i przy-
trzymać do momentu, aż okno ustawi się
w oczekiwanym położeniu.
UWAGA

MOkresowo usuwać wszelkie zanieczysz-
czenia, które gromadzą się w prowad-
nicach okna dachowego oraz pomię-
dzy oknem dachowym a dachem.
Zanieczyszczenia takie mogą powodo-
wać wzrost hałasu.

MNie podejmować prób otwierania
okna dachowego pokrytego śniegiem
lub lodem albo na mrozie. Próba taka
może spowodować uszkodzenie silni-
ka okna. Przy niskich temperaturach
i wysokiej wilgotności powietrza okno
dachowe może nie działać prawidłowo.
Zasłona okna dachowego
Zasłona okna dachowego odsuwa się rów-
nocześnie z jego szybą. Aby zamknąć zasło-
nę przy otwartym oknie, należy przesunąć
ją ręcznie.
UWAGA
Okno dachowe jest skonstruowane tak,
aby przesuwać się razem z zasłoną. Nie
zasuwać zasłony, kiedy okno dachowe
jest otwarte.
OAD045037
OOS047023
Jeżeli pomiędzy szybę okna dachowego
a jego przednią krawędź dostanie się
niewielki przedmiot, funkcja automa-
tycznego cofania może go nie wykryć.
W takim przypadku nie zatrzyma ona
ani nie cofnie okna.
OSTRZEŻENIE

3-30
Wyposażenie pojazdu

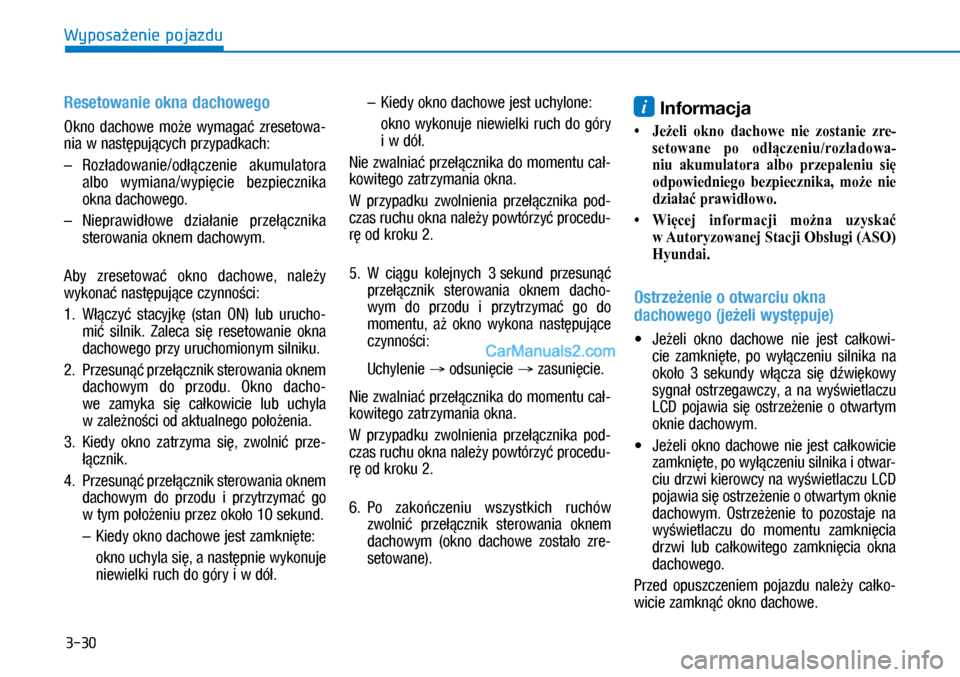

Resetowanie okna dachowego
Okno dachowe może wymagać zresetowa-
nia w następujących przypadkach:
– Rozładowanie/odłączenie akumulatora
albo wymiana/wypięcie bezpiecznika
okna dachowego.
– Nieprawidłowe działanie przełącznika
sterowania oknem dachowym.
Aby zresetować okno dachowe, należy
wykonać następujące czynności:
1. Włączyć stacyjkę (stan ON) lub urucho-
mić silnik. Zaleca się resetowanie okna
dachowego przy uruchomionym silniku.
2. Przesunąć przełącznik sterowania oknem
dachowym do przodu. Okno dacho-
we zamyka się całkowicie lub uchyla
w zależności od aktualnego położenia.
3. Kiedy okno zatrzyma się, zwolnić prze-
łącznik.
4. Przesunąć przełącznik sterowania oknem
dachowym do przodu i przytrzymać go
w tym położeniu przez około 10 sekund.
– Kiedy okno dachowe jest zamknięte:
okno uchyla się, a następnie wykonuje
niewielki ruch do góry i w dół.
– Kiedy okno dachowe jest uchylone:
okno wykonuje niewielki ruch do góry
i w dół.
Nie zwalniać przełącznika do momentu cał-
kowitego zatrzymania okna.
W przypadku zwolnienia przełącznika pod-
czas ruchu okna należy powtórzyć procedu-
rę od kroku 2.
5. W ciągu kolejnych 3 sekund przesunąć
przełącznik sterowania oknem dacho-
wym do przodu i przytrzymać go do
momentu, aż okno wykona następujące
czynności:
Uchylenie → odsunięcie → zasunięcie.
Nie zwalniać przełącznika do momentu cał-
kowitego zatrzymania okna.
W przypadku zwolnienia przełącznika pod-
czas ruchu okna należy powtórzyć procedu-
rę od kroku 2.
6. Po zakończeniu wszystkich ruchów
zwolnić przełącznik sterowania oknem
dachowym (okno dachowe zostało zre-
setowane).
i Informacja
• Jeżeli okno dachowe nie zostanie zre-
setowane po odłączeniu/rozładowa-
niu akumulatora albo przepaleniu się
odpowiedniego bezpiecznika, może nie
działać prawidłowo.
• Więcej informacji można uzyskać
w Autoryzowanej Stacji Obsługi (ASO)
Hyundai.
Ostrzeżenie o otwarciu okna
dachowego (jeżeli występuje)

XJeżeli okno dachowe nie jest całkowi-
cie zamknięte, po wyłączeniu silnika na
około 3 sekundy włącza się dźwiękowy
sygnał ostrzegawczy, a na wyświetlaczu
LCD pojawia się ostrzeżenie o otwartym
oknie dachowym.

XJeżeli okno dachowe nie jest całkowicie
zamknięte, po wyłączeniu silnika i otwar-
ciu drzwi kierowcy na wyświetlaczu LCD
pojawia się ostrzeżenie o otwartym oknie
dachowym. Ostrzeżenie to pozostaje na
wyświetlaczu do momentu zamknięcia
drzwi lub całkowitego zamknięcia okna
dachowego.
Przed opuszczeniem pojazdu należy całko-
wicie zamknąć okno dachowe.

3-31
Wyposażenie pojazdu
3

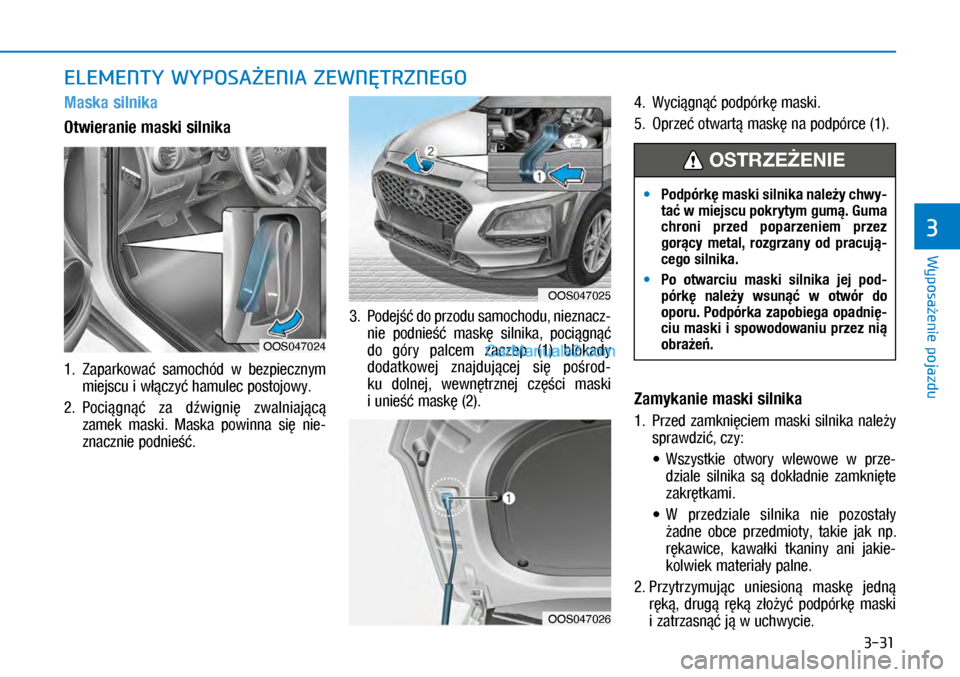

ELEMENTY WYPOSAŻENIA ZEWNĘTRZNEGO
Maska silnika
Otwieranie maski silnika
1. Zaparkować samochód w bezpiecznym
miejscu i włączyć hamulec postojowy.
2. Pociągnąć za dźwignię zwalniającą
zamek maski. Maska powinna się nie-
znacznie podnieść.
3. Podejść do przodu samochodu, nieznacz-
nie podnieść maskę silnika, pociągnąć
do góry palcem zaczep (1) blokady
dodatkowej znajdującej się pośrod-
ku dolnej, wewnętrznej części maski
i unieść maskę (2).
4. Wyciągnąć podpórkę maski.
5. Oprzeć otwartą maskę na podpórce (1).
Zamykanie maski silnika
1. Przed zamknięciem maski silnika należy
sprawdzić, czy:

XWszystkie otwory wlewowe w prze-
dziale silnika są dokładnie zamknięte
zakrętkami.

XW przedziale silnika nie pozostały
żadne obce przedmioty, takie jak np.
rękawice, kawałki tkaniny ani jakie-
kolwiek materiały palne.
2. Przytrzymując uniesioną maskę jedną
ręką, drugą ręką złożyć podpórkę maski
i zatrzasnąć ją w uchwycie.
OOS047024
OOS047025

MPodpórkę maski silnika należy chwy-
tać w miejscu pokrytym gumą. Guma
chroni przed poparzeniem przez
gorący metal, rozgrzany od pracują-
cego silnika.

MPo otwarciu maski silnika jej pod-
pórkę należy wsunąć w otwór do
oporu. Podpórka zapobiega opadnię-
ciu maski i spowodowaniu przez nią
obrażeń.
OSTRZEŻENIE
OOS047026
