3-102
Wyposażenie pojazdu

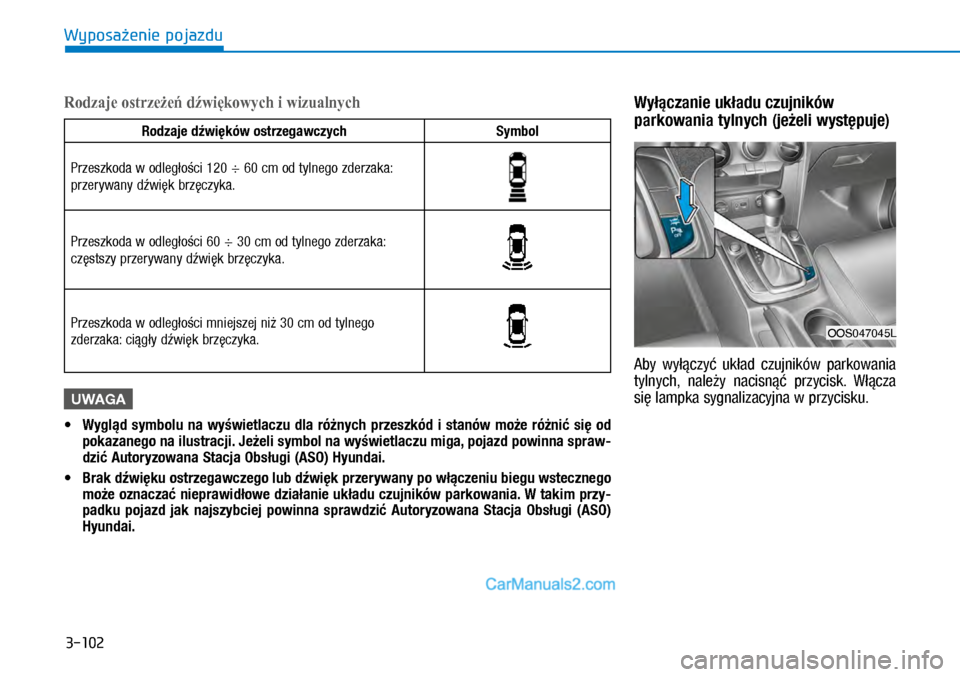

Wyłączanie układu czujników
parkowania tylnych (jeżeli występuje)
Aby wyłączyć układ czujników parkowania
tylnych, należy nacisnąć przycisk. Włącza
się lampka sygnalizacyjna w przycisku.
Rodzaje ostrzeżeń dźwiękowych i wizualnych
Rodzaje dźwięków ostrzegawczychSymbol
Przeszkoda w odległości 120 ÷ 60 cm od tylnego zderzaka:
przerywany dźwięk brzęczyka.
Przeszkoda w odległości 60 ÷ 30 cm od tylnego zderzaka:
częstszy przerywany dźwięk brzęczyka.
Przeszkoda w odległości mniejszej niż 30 cm od tylnego
zderzaka: ciągły dźwięk brzęczyka.
UWAGA

MWygląd symbolu na wyświetlaczu dla różnych przeszkód i stanów może różnić się od
pokazanego na ilustracji. Jeżeli symbol na wyświetlaczu miga, pojazd powinna spraw-
dzić Autoryzowana Stacja Obsługi (ASO) Hyundai.

MBrak dźwięku ostrzegawczego lub dźwięk przerywany po włączeniu biegu wstecznego
może oznaczać nieprawidłowe działanie układu czujników parkowania. W takim przy-
padku pojazd jak najszybciej powinna sprawdzić Autoryzowana Stacja Obsługi (ASO)
Hyundai.
OOS047045L

3-103
Wyposażenie pojazdu
3

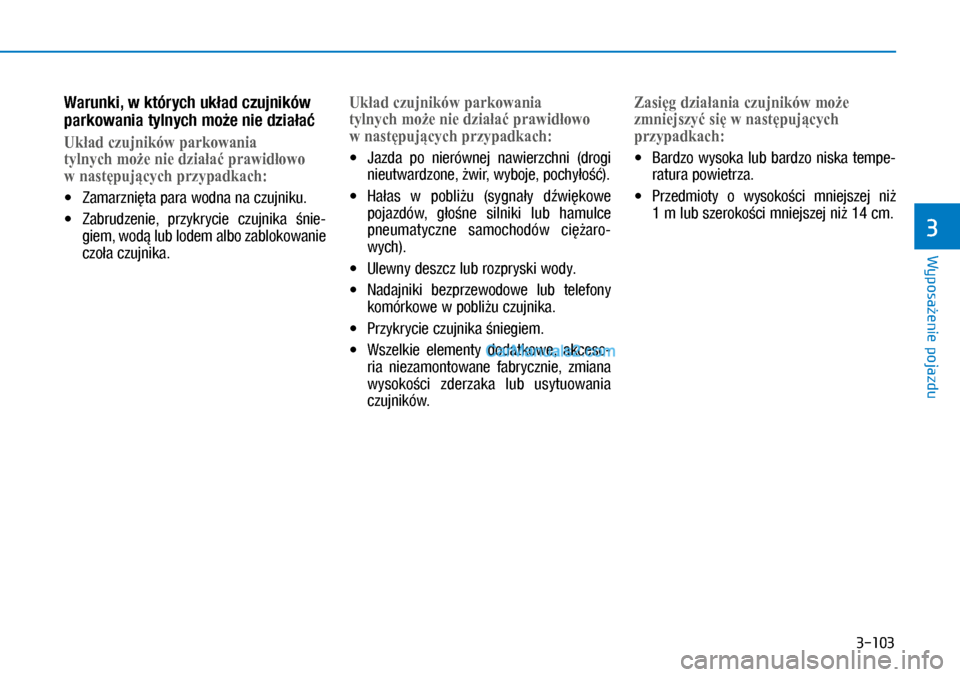

Warunki, w których układ czujników
parkowania tylnych może nie działać
Układ czujników parkowania
tylnych może nie działać prawidłowo
w następujących przypadkach:

XZamarznięta para wodna na czujniku.

XZabrudzenie, przykrycie czujnika śnie-
giem, wodą lub lodem albo zablokowanie
czoła czujnika.
Układ czujników parkowania
tylnych może nie działać prawidłowo
w następujących przypadkach:

XJazda po nierównej nawierzchni (drogi
nieutwardzone, żwir, wyboje, pochyłość).

XHałas w pobliżu (sygnały dźwiękowe
pojazdów, głośne silniki lub hamulce
pneumatyczne samochodów ciężaro-
wych).

XUlewny deszcz lub rozpryski wody.

XNadajniki bezprzewodowe lub telefony
komórkowe w pobliżu czujnika.

XPrzykrycie czujnika śniegiem.

XWszelkie elementy dodatkowe, akceso-
ria niezamontowane fabrycznie, zmiana
wysokości zderzaka lub usytuowania
czujników.
Zasięg działania czujników może
zmniejszyć się w następujących
przypadkach:

XBardzo wysoka lub bardzo niska tempe-
ratura powietrza.

XPrzedmioty o wysokości mniejszej niż
1 m lub szerokości mniejszej niż 14 cm.

3-104
Wyposażenie pojazdu
Czujniki mogą nie wykrywać
następujących rodzajów przeszkód:

XPrzedmioty ostre lub cienkie, takie jak
liny, łańcuchy, pręty lub małe słupki.

XPrzeszkody, które mogą pochłaniać syg-
nały czujników, takie jak tekstylia, kostki/
bele słomy lub śnieg.
Środki ostrożności dotyczące układu
czujników parkowania tylnych

XUkład czujników parkowania tylnych
może przy pewnych prędkościach
samochodu i kształtach wykrywanych
przeszkód nie ostrzegać sekwencyjnie,
tzn. najpierw o przeszkodach bliższych,
a następnie dalszych.

XUkład czujników parkowania tylnych
może nie działać prawidłowo, jeżeli
zmieniono wysokość zderzaka lub usy-
tuowania czujników albo są one uszko-
dzone. Wszelkie elementy dodatkowe lub
akcesoria niezamontowane fabrycznie
mogą zakłócać działanie czujników.

XCzujniki mogą nie wykrywać przeszkód
znajdujących się w odległości mniejszej
niż 30 cm lub mogą podawać nieprawid-
łową odległość. Dlatego zawsze należy
zachowywać ostrożność.

XJeżeli czujnik jest zamarznięty, pokryty
śniegiem, wodą lub zabrudzony, może
nie działać do momentu oczyszczenia.

XCzujników nie wolno wciskać, skrobać
ani uderzać twardymi przedmiotami.
Może to spowodować ich uszkodzenie.

XNie myć czujników ani obszaru w ich
pobliżu wodą pod wysokim ciśnieniem.
Może to spowodować ich uszkodzenie.
Gwarancja na pojazd nie obejmuje
zdarzeń, uszkodzeń samochodu ani
obrażeń jego pasażerów wynikających
z nieprawidłowego działania układu
czujników parkowania tylnych. Podczas
prowadzenia należy zawsze zachowy-
wać ostrożność.
OSTRZEŻENIE

3-105
Wyposażenie pojazdu
3

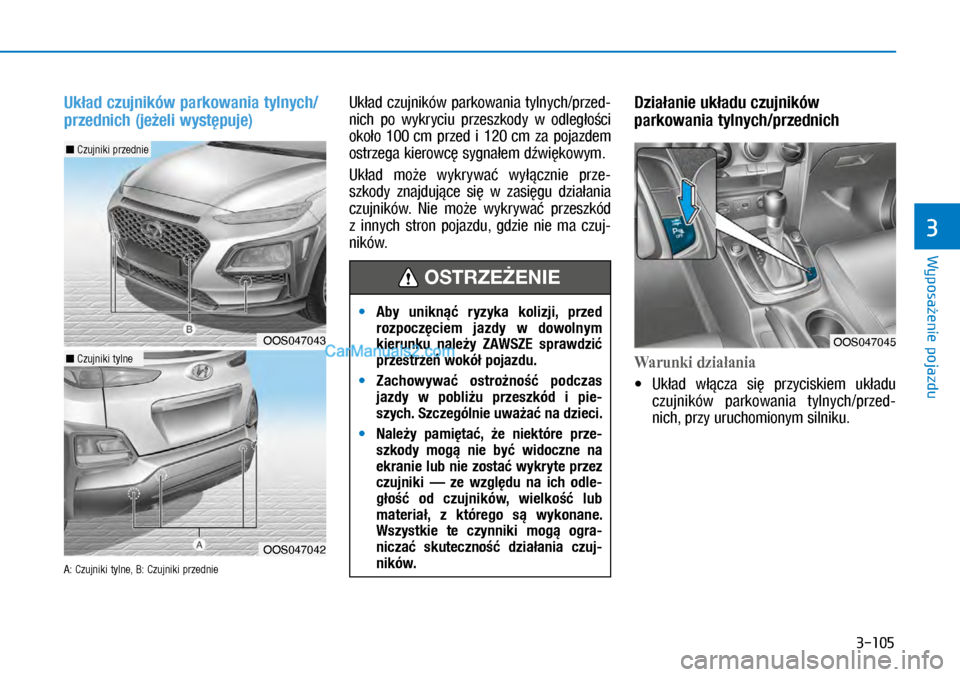

Układ czujników parkowania tylnych/
przednich (jeżeli występuje)
A: Czujniki tylne, B: Czujniki przednie
Układ czujników parkowania tylnych/przed-
nich po wykryciu przeszkody w odległości
około 100 cm przed i 120 cm za pojazdem
ostrzega kierowcę sygnałem dźwiękowym.
Układ może wykrywać wyłącznie prze-
szkody znajdujące się w zasięgu działania
czujników. Nie może wykrywać przeszkód
z innych stron pojazdu, gdzie nie ma czuj-
ników.
Działanie układu czujników
parkowania tylnych/przednich
Warunki działania

XUkład włącza się przyciskiem układu
czujników parkowania tylnych/przed-
nich, przy uruchomionym silniku.

MAby uniknąć ryzyka kolizji, przed
rozpoczęciem jazdy w dowolnym
kierunku należy ZAWSZE sprawdzić
przestrzeń wokół pojazdu.

MZachowywać ostrożność podczas
jazdy w pobliżu przeszkód i pie-
szych. Szczególnie uważać na dzieci.

MNależy pamiętać, że niektóre prze-
szkody mogą nie być widoczne na
ekranie lub nie zostać wykryte przez
czujniki — ze względu na ich odle-
głość od czujników, wielkość lub
materiał, z którego są wykonane.
Wszystkie te czynniki mogą ogra-
niczać skuteczność działania czuj-
ników.
OSTRZEŻENIE
OOS047045OOS047043
OOS047042
n Czujniki przednie
n Czujniki tylne

3-106
Wyposażenie pojazdu

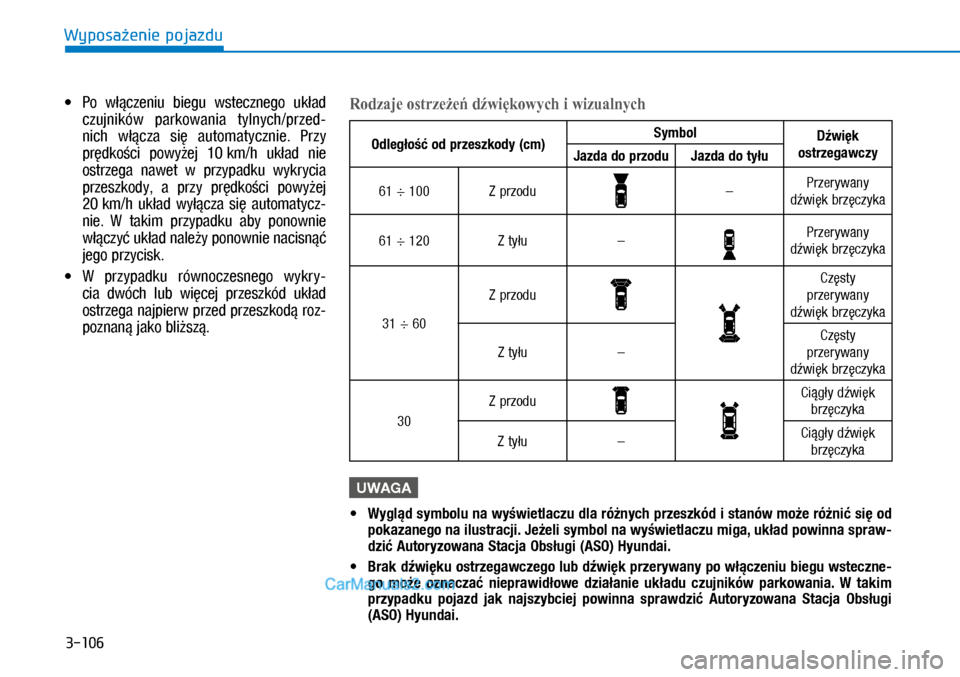

XPo włączeniu biegu wstecznego układ
czujników parkowania tylnych/przed-
nich włącza się automatycznie. Przy
prędkości powyżej 10 km/h układ nie
ostrzega nawet w przypadku wykrycia
przeszkody, a przy prędkości powyżej
20 km/h układ wyłącza się automatycz-
nie. W takim przypadku aby ponownie
włączyć układ należy ponownie nacisnąć
jego przycisk.

XW przypadku równoczesnego wykry-
cia dwóch lub więcej przeszkód układ
ostrzega najpierw przed przeszkodą roz-
poznaną jako bliższą.
Rodzaje ostrzeżeń dźwiękowych i wizualnych
Odległość od przeszkody (cm)SymbolDźwięk
ostrzegawczyJazda do przoduJazda do tyłu
61 ÷ 100Z przodu–Przerywany
dźwięk brzęczyka
61 ÷ 120Z tyłu–Przerywany
dźwięk brzęczyka
31 ÷ 60
Z przodu
Częsty
przerywany
dźwięk brzęczyka
Z tyłu–
Częsty
przerywany
dźwięk brzęczyka
30
Z przoduCiągły dźwięk
brzęczyka
Z tyłu–Ciągły dźwięk
brzęczyka
UWAGA

MWygląd symbolu na wyświetlaczu dla różnych przeszkód i stanów może różnić się od
pokazanego na ilustracji. Jeżeli symbol na wyświetlaczu miga, układ powinna spraw-
dzić Autoryzowana Stacja Obsługi (ASO) Hyundai.

MBrak dźwięku ostrzegawczego lub dźwięk przerywany po włączeniu biegu wsteczne-
go może oznaczać nieprawidłowe działanie układu czujników parkowania. W takim
przypadku pojazd jak najszybciej powinna sprawdzić Autoryzowana Stacja Obsługi
(ASO) Hyundai.

3-107
Wyposażenie pojazdu
3

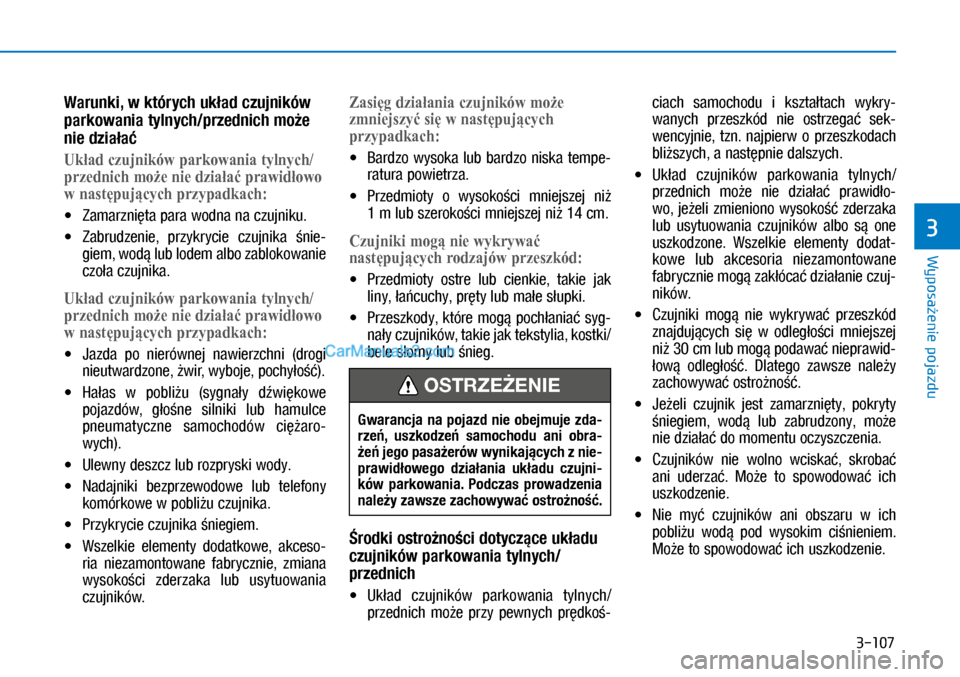

Warunki, w których układ czujników
parkowania tylnych/przednich może
nie działać
Układ czujników parkowania tylnych/
przednich może nie działać prawidłowo
w następujących przypadkach:

XZamarznięta para wodna na czujniku.

XZabrudzenie, przykrycie czujnika śnie-
giem, wodą lub lodem albo zablokowanie
czoła czujnika.
Układ czujników parkowania tylnych/
przednich może nie działać prawidłowo
w następujących przypadkach:

XJazda po nierównej nawierzchni (drogi
nieutwardzone, żwir, wyboje, pochyłość).

XHałas w pobliżu (sygnały dźwiękowe
pojazdów, głośne silniki lub hamulce
pneumatyczne samochodów ciężaro-
wych).

XUlewny deszcz lub rozpryski wody.

XNadajniki bezprzewodowe lub telefony
komórkowe w pobliżu czujnika.

XPrzykrycie czujnika śniegiem.

XWszelkie elementy dodatkowe, akceso-
ria niezamontowane fabrycznie, zmiana
wysokości zderzaka lub usytuowania
czujników.
Zasięg działania czujników może
zmniejszyć się w następujących
przypadkach:

XBardzo wysoka lub bardzo niska tempe-
ratura powietrza.

XPrzedmioty o wysokości mniejszej niż
1 m lub szerokości mniejszej niż 14 cm.
Czujniki mogą nie wykrywać
następujących rodzajów przeszkód:

XPrzedmioty ostre lub cienkie, takie jak
liny, łańcuchy, pręty lub małe słupki.

XPrzeszkody, które mogą pochłaniać syg-
nały czujników, takie jak tekstylia, kostki/
bele słomy lub śnieg.
Środki ostrożności dotyczące układu
czujników parkowania tylnych/
przednich

XUkład czujników parkowania tylnych/
przednich może przy pewnych prędkoś-
ciach samochodu i kształtach wykry-
wanych przeszkód nie ostrzegać sek-
wencyjnie, tzn. najpierw o przeszkodach
bliższych, a następnie dalszych.

XUkład czujników parkowania tylnych/
przednich może nie działać prawidło-
wo, jeżeli zmieniono wysokość zderzaka
lub usytuowania czujników albo są one
uszkodzone. Wszelkie elementy dodat-
kowe lub akcesoria niezamontowane
fabrycznie mogą zakłócać działanie czuj-
ników.

XCzujniki mogą nie wykrywać przeszkód
znajdujących się w odległości mniejszej
niż 30 cm lub mogą podawać nieprawid-
łową odległość. Dlatego zawsze należy
zachowywać ostrożność.

XJeżeli czujnik jest zamarznięty, pokryty
śniegiem, wodą lub zabrudzony, może
nie działać do momentu oczyszczenia.

XCzujników nie wolno wciskać, skrobać
ani uderzać. Może to spowodować ich
uszkodzenie.

XNie myć czujników ani obszaru w ich
pobliżu wodą pod wysokim ciśnieniem.
Może to spowodować ich uszkodzenie.
Gwarancja na pojazd nie obejmuje zda-
rzeń, uszkodzeń samochodu ani obra-
żeń jego pasażerów wynikających z nie-
prawidłowego działania układu czujni-
ków parkowania. Podczas prowadzenia
należy zawsze zachowywać ostrożność.
OSTRZEŻENIE

3-108
Wyposażenie pojazdu
OGRZEWANIE SZYB I LUSTEREK
UWAGA
Aby nie spowodować uszkodzenia ścieżki
grzejnej, znajdującej się na wewnętrznej
powierzchni tylnej szyby, do czyszczenia
szyby nie należy nigdy używać ostrych
przedmiotów ani środków czyszczących
zawierających materiały ścierne.
i Informacja
Opis dotyczący ogrzewania szyby czołowej
znajduje się w części „Usuwanie zaparo-
wania i lodu z szyby czołowej” w niniej-
szym rozdziale.
Ogrzewanie szyby tylnej
Ogrzewanie służy do usuwania szronu,
zaparowania i cienkiego lodu z szyby. Działa
ono tylko przy pracującym silniku.

XAby włączyć ogrzewanie szyby tylnej,
należy nacisnąć przycisk znajdujący się
w konsoli centralnej. Włączenie ogrze-
wania szyby sygnalizuje lampka w przy-
cisku.

XAby wyłączyć ogrzewanie szyby tylnej,
należy ponownie nacisnąć przycisk.
i Informacja
• Jeżeli szyba tylna pokryta jest grubą
warstwą śniegu, przed włączeniem jej
ogrzewania należy usunąć śnieg.
• Ogrzewanie szyby tylnej wyłącza
się automatycznie po ok. 20 minu-
tach lub po wyłączeniu stacyjki (stan
LOCK/OFF).
Podgrzewanie lusterek zewnętrznych
(jeżeli występuje)
Jeżeli samochód jest wyposażony w pod-
grzewanie lusterek zewnętrznych, włącza
się ono razem z ogrzewaniem tylnej szyby.
OOS047302L
n Klimatyzacja manualna
OOS047303L
n Klimatyzacja automatyczna

3-109
Wyposażenie pojazdu
3
KLIMATYZACJA MANUALNA (JEŻELI WYSTĘPUJE)
OOS047300L
1. Przełącznik biegu dmuchawy
2. Pokrętło regulacji temperatury
3. Przełącznik trybu pracy
4. Położenie osuszania szyby czołowej
5. Włącznik klimatyzacji*
6. Włącznik ogrzewania szyby tylnej
7. Przełącznik dopływu powietrza z zewnątrz/obiegu
wewnętrznego
* jeżeli występuje

3-110
Wyposażenie pojazdu

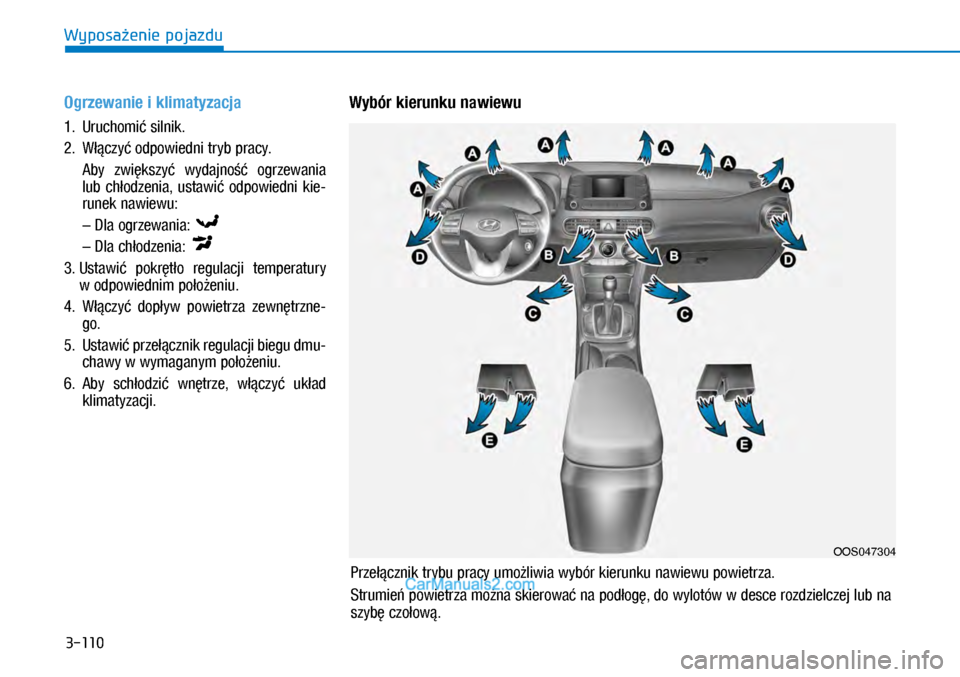

Ogrzewanie i klimatyzacja
1. Uruchomić silnik.
2. Włączyć odpowiedni tryb pracy.
Aby zwiększyć wydajność ogrzewania
lub chłodzenia, ustawić odpowiedni kie-
runek nawiewu:
– Dla ogrzewania:
– Dla chłodzenia:
3. Ustawić pokrętło regulacji temperatury
w odpowiednim położeniu.
4. Włączyć dopływ powietrza zewnętrzne-
go.
5. Ustawić przełącznik regulacji biegu dmu-
chawy w wymaganym położeniu.
6. Aby schłodzić wnętrze, włączyć układ
klimatyzacji.
Wybór kierunku nawiewu
OOS047304
Przełącznik trybu pracy umożliwia wybór kierunku nawiewu powietrza.
Strumień powietrza można skierować na podłogę, do wylotów w desce rozdzielczej lub na
szybę czołową.

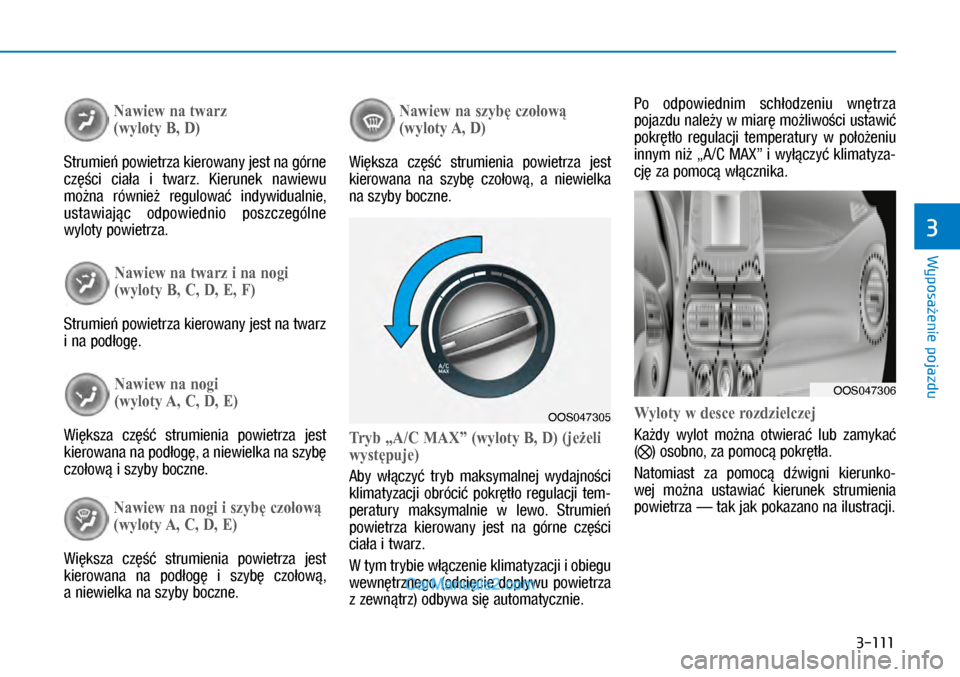

3-111
Wyposażenie pojazdu
3
Nawiew na twarz
(wyloty B, D)
Strumień powietrza kierowany jest na górne
części ciała i twarz. Kierunek nawiewu
można również regulować indywidualnie,
ustawiając odpowiednio poszczególne
wyloty powietrza.
Nawiew na twarz i na nogi
(wyloty B, C, D, E, F)
Strumień powietrza kierowany jest na twarz
i na podłogę.
Nawiew na nogi
(wyloty A, C, D, E)
Większa część strumienia powietrza jest
kierowana na podłogę, a niewielka na szybę
czołową i szyby boczne.
Nawiew na nogi i szybę czołową
(wyloty A, C, D, E)
Większa część strumienia powietrza jest
kierowana na podłogę i szybę czołową,
a niewielka na szyby boczne.
Nawiew na szybę czołową
(wyloty A, D)
Większa część strumienia powietrza jest
kierowana na szybę czołową, a niewielka
na szyby boczne.
Tryb „A/C MAX” (wyloty B, D) (jeżeli
występuje)
Aby włączyć tryb maksymalnej wydajności
klimatyzacji obrócić pokrętło regulacji tem-
peratury maksymalnie w lewo. Strumień
powietrza kierowany jest na górne części
ciała i twarz.
W tym trybie włączenie klimatyzacji i obiegu
wewnętrznego (odcięcie dopływu powietrza
z zewnątrz) odbywa się automatycznie.
Po odpowiednim schłodzeniu wnętrza
pojazdu należy w miarę możliwości ustawić
pokrętło regulacji temperatury w położeniu
innym niż „A/C MAX” i wyłączyć klimatyza-
cję za pomocą włącznika.
Wyloty w desce rozdzielczej
Każdy wylot można otwierać lub zamykać
() osobno, za pomocą pokrętła.
Natomiast za pomocą dźwigni kierunko-
wej można ustawiać kierunek strumienia
powietrza — tak jak pokazano na ilustracji.
OOS047305
OOS047306
