Hyundai Kona 2019 Betriebsanleitung (in German)

7-78
Wartung

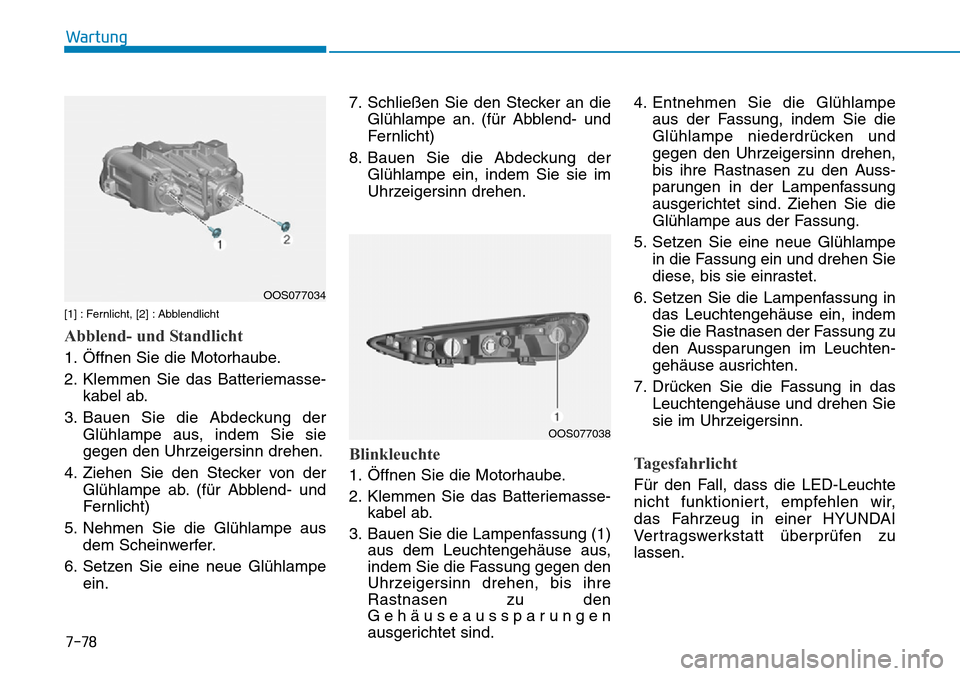

[1] : Fernlicht, [2] : Abblendlicht
Abblend- und Standlicht
1. Öffnen Sie die Motorhaube.
2. Klemmen Sie das Batteriemasse-
kabel ab.
3. Bauen Sie die Abdeckung der
Glühlampe aus, indem Sie sie
gegen den Uhrzeigersinn drehen.
4. Ziehen Sie den Stecker von der
Glühlampe ab. (für Abblend- und
Fernlicht)
5. Nehmen Sie die Glühlampe aus
dem Scheinwerfer.
6. Setzen Sie eine neue Glühlampe
ein.7. Schließen Sie den Stecker an die
Glühlampe an. (für Abblend- und
Fernlicht)
8. Bauen Sie die Abdeckung der
Glühlampe ein, indem Sie sie im
Uhrzeigersinn drehen.
Blinkleuchte
1. Öffnen Sie die Motorhaube.
2. Klemmen Sie das Batteriemasse-
kabel ab.
3. Bauen Sie die Lampenfassung (1)
aus dem Leuchtengehäuse aus,
indem Sie die Fassung gegen den
Uhrzeigersinn drehen, bis ihre
Rastnasen zu den
Gehäuseaussparungen
ausgerichtet sind.4. Entnehmen Sie die Glühlampe
aus der Fassung, indem Sie die
Glühlampe niederdrücken und
gegen den Uhrzeigersinn drehen,
bis ihre Rastnasen zu den Auss-
parungen in der Lampenfassung
ausgerichtet sind. Ziehen Sie die
Glühlampe aus der Fassung.
5. Setzen Sie eine neue Glühlampe
in die Fassung ein und drehen Sie
diese, bis sie einrastet.
6. Setzen Sie die Lampenfassung in
das Leuchtengehäuse ein, indem
Sie die Rastnasen der Fassung zu
den Aussparungen im Leuchten-
gehäuse ausrichten.
7. Drücken Sie die Fassung in das
Leuchtengehäuse und drehen Sie
sie im Uhrzeigersinn.Tagesfahrlicht
Für den Fall, dass die LED-Leuchte
nicht funktioniert, empfehlen wir,
das Fahrzeug in einer HYUNDAI
Vertragswerkstatt überprüfen zu
lassen.
OOS077038
OOS077034

7-79
7
Wartung

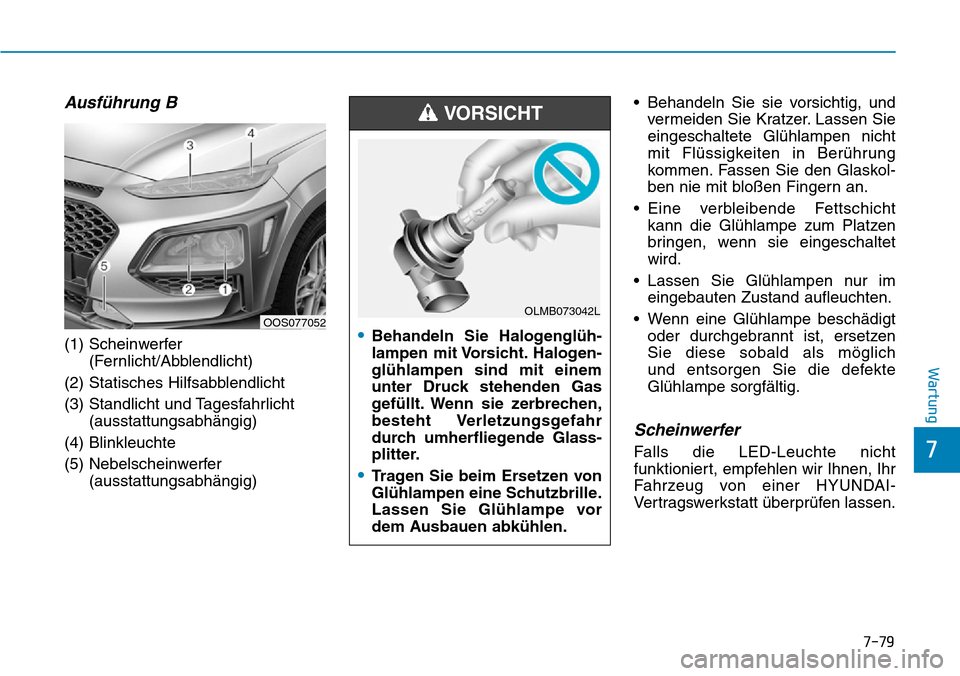

Ausführung B
(1) Scheinwerfer
(Fernlicht/Abblendlicht)
(2) Statisches Hilfsabblendlicht
(3) Standlicht und Tagesfahrlicht
(ausstattungsabhängig)
(4) Blinkleuchte
(5) Nebelscheinwerfer
(ausstattungsabhängig)• Behandeln Sie sie vorsichtig, und
vermeiden Sie Kratzer. Lassen Sie
eingeschaltete Glühlampen nicht
mit Flüssigkeiten in Berührung
kommen. Fassen Sie den Glaskol-
ben nie mit bloßen Fingern an.
• Eine verbleibende Fettschicht
kann die Glühlampe zum Platzen
bringen, wenn sie eingeschaltet
wird.
• Lassen Sie Glühlampen nur im
eingebauten Zustand aufleuchten.
• Wenn eine Glühlampe beschädigt
oder durchgebrannt ist, ersetzen
Sie diese sobald als möglich
und entsorgen Sie die defekte
Glühlampe sorgfältig.
Scheinwerfer
Falls die LED-Leuchte nicht
funktioniert, empfehlen wir Ihnen, Ihr
Fahrzeug von einer HYUNDAI-
Vertragswerkstatt überprüfen lassen.
OOS077052•Behandeln Sie Halogenglüh-
lampen mit Vorsicht. Halogen-
glühlampen sind mit einem
unter Druck stehenden Gas
gefüllt. Wenn sie zerbrechen,
besteht Verletzungsgefahr
durch umherfliegende Glass-
plitter.
•Tragen Sie beim Ersetzen von
Glühlampen eine Schutzbrille.
Lassen Sie Glühlampe vor
dem Ausbauen abkühlen.
VORSICHT
OLMB073042L

7-80
Wartung

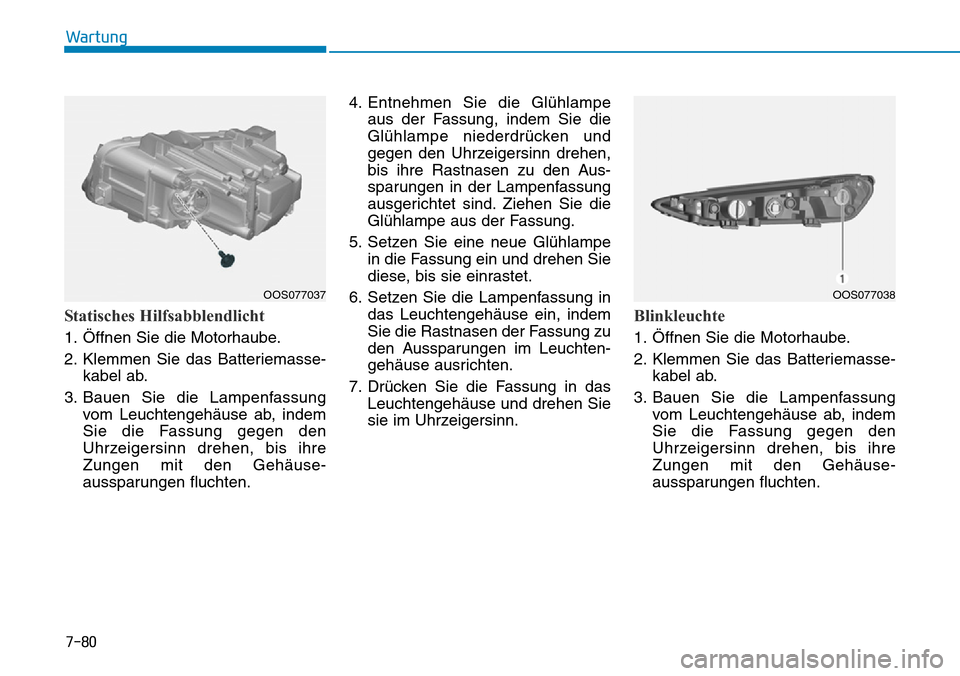

Statisches Hilfsabblendlicht
1. Öffnen Sie die Motorhaube.
2. Klemmen Sie das Batteriemasse-
kabel ab.
3. Bauen Sie die Lampenfassung
vom Leuchtengehäuse ab, indem
Sie die Fassung gegen den
Uhrzeigersinn drehen, bis ihre
Zungen mit den Gehäuse-
aussparungen fluchten.4. Entnehmen Sie die Glühlampe
aus der Fassung, indem Sie die
Glühlampe niederdrücken und
gegen den Uhrzeigersinn drehen,
bis ihre Rastnasen zu den Aus-
sparungen in der Lampenfassung
ausgerichtet sind. Ziehen Sie die
Glühlampe aus der Fassung.
5. Setzen Sie eine neue Glühlampe
in die Fassung ein und drehen Sie
diese, bis sie einrastet.
6. Setzen Sie die Lampenfassung in
das Leuchtengehäuse ein, indem
Sie die Rastnasen der Fassung zu
den Aussparungen im Leuchten-
gehäuse ausrichten.
7. Drücken Sie die Fassung in das
Leuchtengehäuse und drehen Sie
sie im Uhrzeigersinn.
Blinkleuchte
1. Öffnen Sie die Motorhaube.
2. Klemmen Sie das Batteriemasse-
kabel ab.
3. Bauen Sie die Lampenfassung
vom Leuchtengehäuse ab, indem
Sie die Fassung gegen den
Uhrzeigersinn drehen, bis ihre
Zungen mit den Gehäuse-
aussparungen fluchten.
OOS077037 OOS077038

7-81
7
Wartung
4. Entnehmen Sie die Glühlampe
aus der Fassung, indem Sie die
Glühlampe niederdrücken und
gegen den Uhrzeigersinn drehen,
bis ihre Rastnasen zu den Aus-
sparungen in der Lampenfassung
ausgerichtet sind. Ziehen Sie die
Glühlampe aus der Fassung.
5. Setzen Sie eine neue Glühlampe
in die Fassung ein und drehen Sie
diese, bis sie einrastet.
6. Setzen Sie die Lampenfassung in
das Leuchtengehäuse ein, indem
Sie die Rastnasen der Fassung zu
den Aussparungen im Leuchten-
gehäuse ausrichten.
7. Drücken Sie die Fassung in das
Leuchtengehäuse und drehen Sie
sie im Uhrzeigersinn.
Standlicht und Tagfahrlicht
Für den Fall, dass die LED-Leuchte
nicht funktioniert, empfehlen wir,
das Fahrzeug in einer HYUNDAI
Vertragswerkstatt überprüfen zu
lassen.

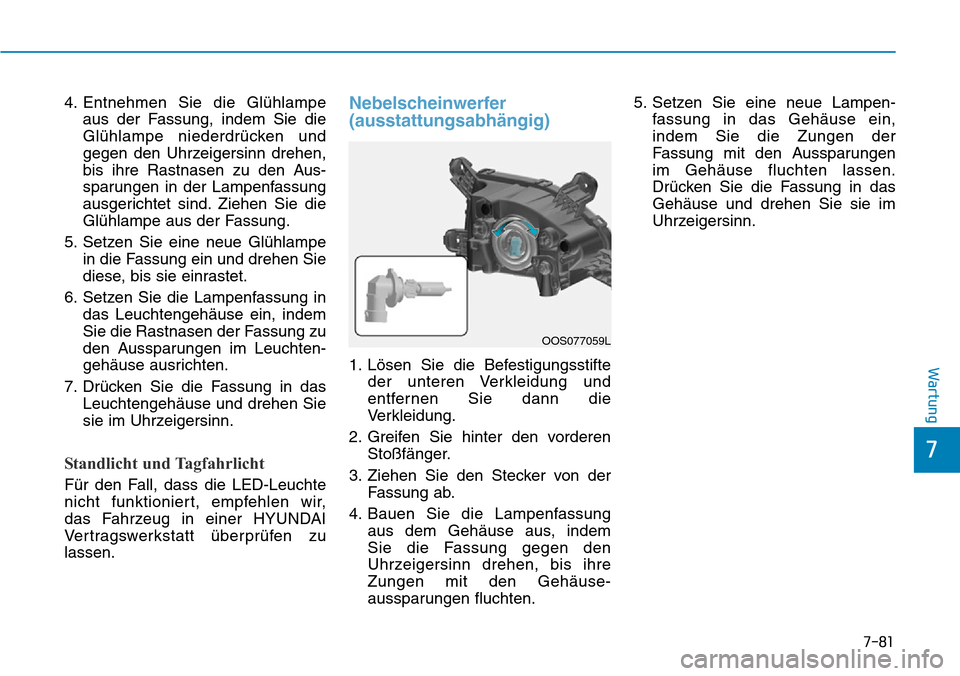

Nebelscheinwerfer
(ausstattungsabhängig)
1. Lösen Sie die Befestigungsstifte
der unteren Verkleidung und
entfernen Sie dann die
Verkleidung.
2. Greifen Sie hinter den vorderen
Stoßfänger.
3. Ziehen Sie den Stecker von der
Fassung ab.
4. Bauen Sie die Lampenfassung
aus dem Gehäuse aus, indem
Sie die Fassung gegen den
Uhrzeigersinn drehen, bis ihre
Zungen mit den Gehäuse-
aussparungen fluchten.5. Setzen Sie eine neue Lampen-
fassung in das Gehäuse ein,
indem Sie die Zungen der
Fassung mit den Aussparungen
im Gehäuse fluchten lassen.
Drücken Sie die Fassung in das
Gehäuse und drehen Sie sie im
Uhrzeigersinn.
OOS077059L

7-82
Wartung

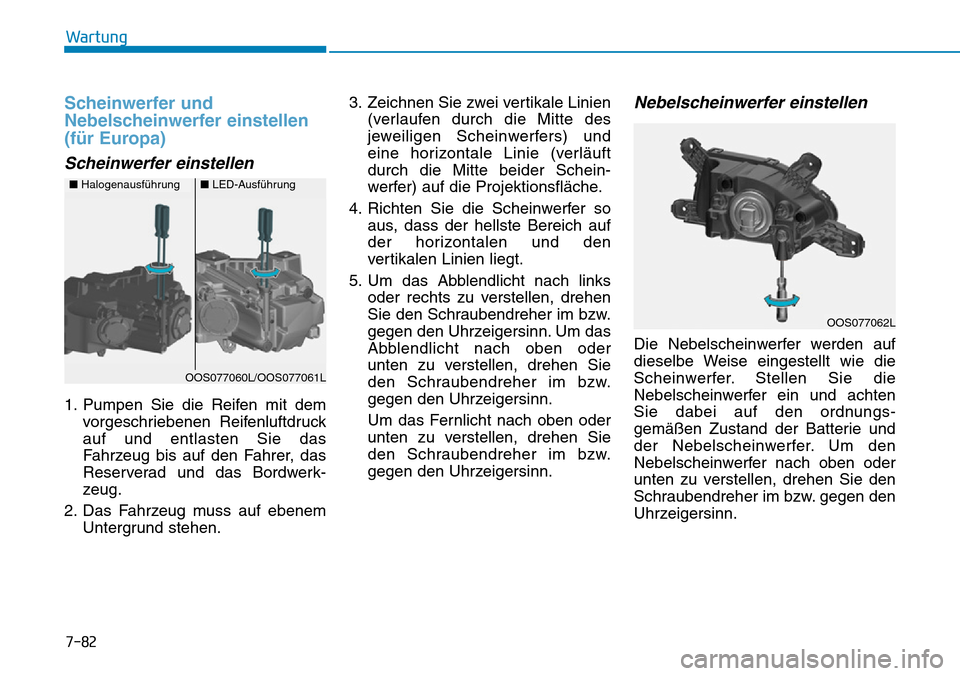

Scheinwerfer und
Nebelscheinwerfer einstellen
(für Europa)
Scheinwerfer einstellen
1. Pumpen Sie die Reifen mit dem
vorgeschriebenen Reifenluftdruck
auf und entlasten Sie das
Fahrzeug bis auf den Fahrer, das
Reserverad und das Bordwerk-
zeug.
2. Das Fahrzeug muss auf ebenem
Untergrund stehen.3. Zeichnen Sie zwei vertikale Linien
(verlaufen durch die Mitte des
jeweiligen Scheinwerfers) und
eine horizontale Linie (verläuft
durch die Mitte beider Schein-
werfer) auf die Projektionsfläche.
4. Richten Sie die Scheinwerfer so
aus, dass der hellste Bereich auf
der horizontalen und den
vertikalen Linien liegt.
5. Um das Abblendlicht nach links
oder rechts zu verstellen, drehen
Sie den Schraubendreher im bzw.
gegen den Uhrzeigersinn. Um das
Abblendlicht nach oben oder
unten zu verstellen, drehen Sie
den Schraubendreher im bzw.
gegen den Uhrzeigersinn.
Um das Fernlicht nach oben oder
unten zu verstellen, drehen Sie
den Schraubendreher im bzw.
gegen den Uhrzeigersinn.
Nebelscheinwerfer einstellen
Die Nebelscheinwerfer werden auf
dieselbe Weise eingestellt wie die
Scheinwerfer. Stellen Sie die
Nebelscheinwerfer ein und achten
Sie dabei auf den ordnungs-
gemäßen Zustand der Batterie und
der Nebelscheinwerfer. Um den
Nebelscheinwerfer nach oben oder
unten zu verstellen, drehen Sie den
Schraubendreher im bzw. gegen den
Uhrzeigersinn.
■Halogenausführung■LED-Ausführung
OOS077060L/OOS077061L
OOS077062L

7-83
7
Wartung

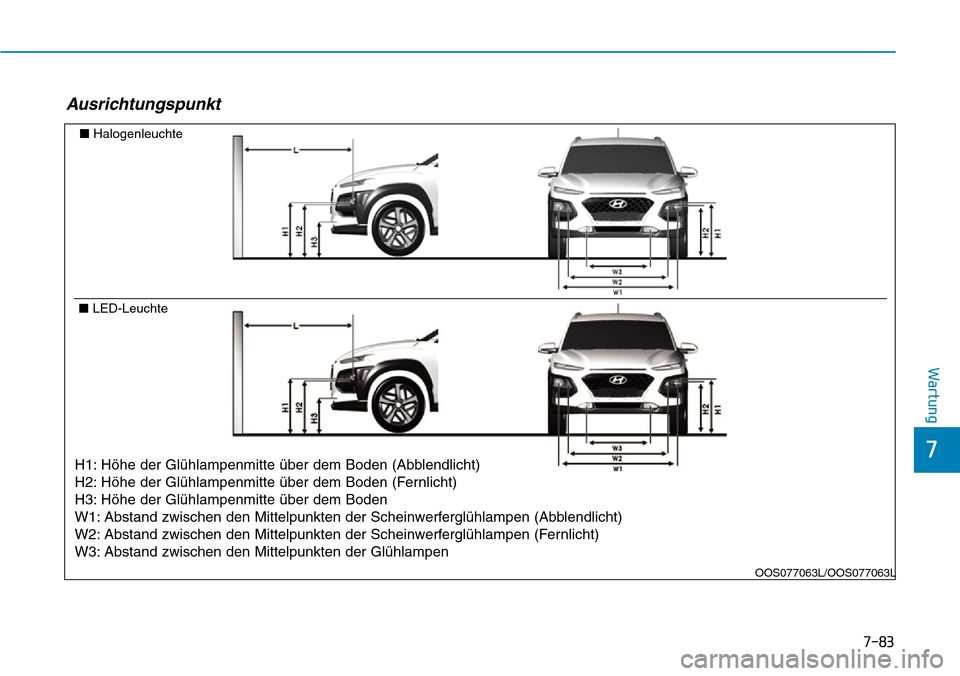

Ausrichtungspunkt
■Halogenleuchte
■LED-Leuchte
H1: Höhe der Glühlampenmitte über dem Boden (Abblendlicht)
H2: Höhe der Glühlampenmitte über dem Boden (Fernlicht)
H3: Höhe der Glühlampenmitte über dem Boden
W1: Abstand zwischen den Mittelpunkten der Scheinwerferglühlampen (Abblendlicht)
W2: Abstand zwischen den Mittelpunkten der Scheinwerferglühlampen (Fernlicht)
W3: Abstand zwischen den Mittelpunkten der Glühlampen
OOS077063L/OOS077063L

7-84
Wartung

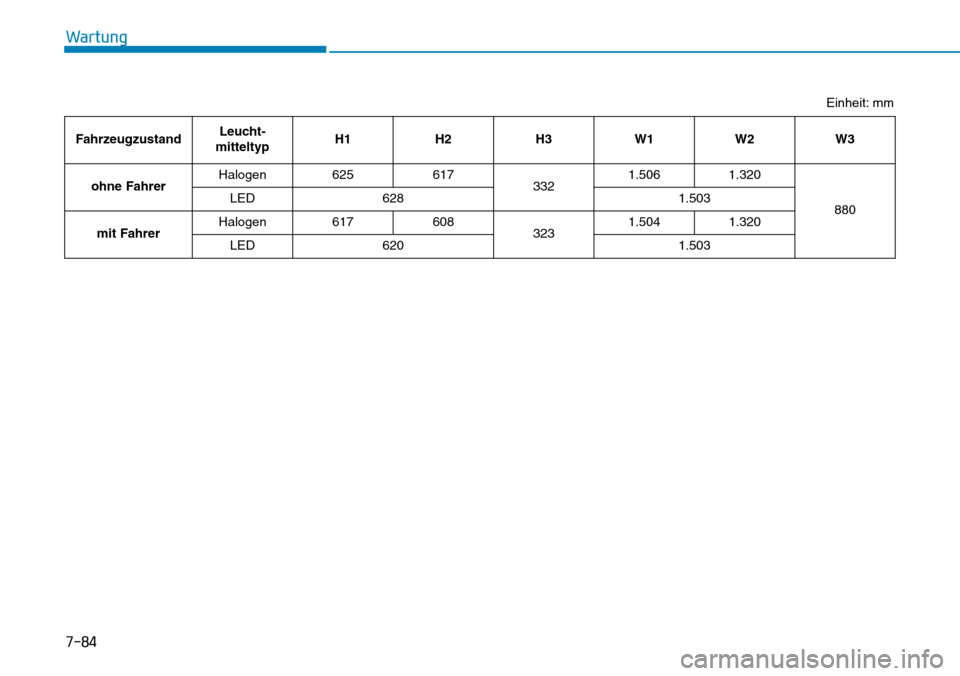

FahrzeugzustandLeucht-
mitteltypH1 H2 H3 W1 W2 W3
ohne FahrerHalogen 625 617
3321.506 1.320
880 LED 628 1.503
mit FahrerHalogen 617 608
3231.504 1.320
LED 620 1.503
Einheit: mm

7-85
7
Wartung

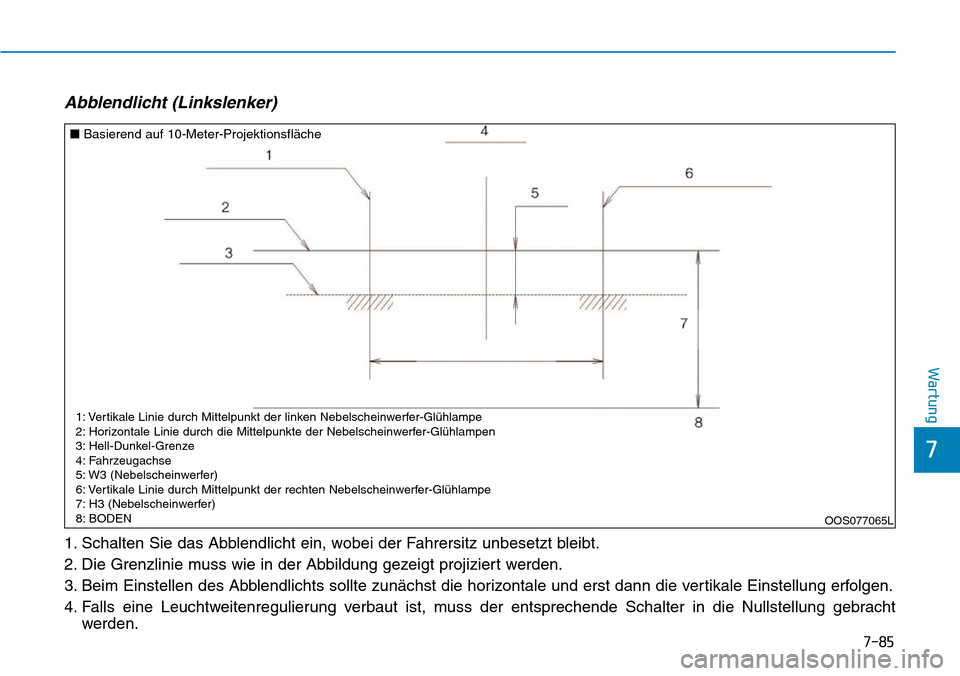

Abblendlicht (Linkslenker)
1. Schalten Sie das Abblendlicht ein, wobei der Fahrersitz unbesetzt bleibt.
2. Die Grenzlinie muss wie in der Abbildung gezeigt projiziert werden.
3. Beim Einstellen des Abblendlichts sollte zunächst die horizontale und erst dann die vertikale Einstellung erfolgen.
4. Falls eine Leuchtweitenregulierung verbaut ist, muss der entsprechende Schalter in die Nullstellung gebracht
werden.
OOS077065L
■Basierend auf 10-Meter-Projektionsfläche
1: Vertikale Linie durch Mittelpunkt der linken Nebelscheinwerfer-Glühlampe
2: Horizontale Linie durch die Mittelpunkte der Nebelscheinwerfer-Glühlampen
3: Hell-Dunkel-Grenze
4: Fahrzeugachse
5: W3 (Nebelscheinwerfer)
6: Vertikale Linie durch Mittelpunkt der rechten Nebelscheinwerfer-Glühlampe
7: H3 (Nebelscheinwerfer)
8: BODEN

7-86
Wartung

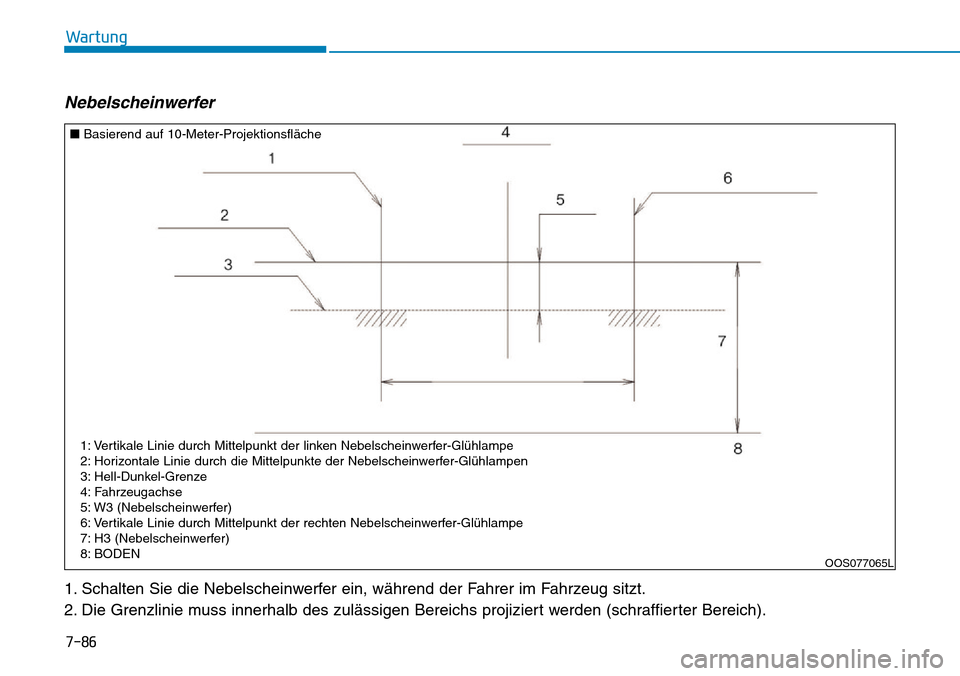

Nebelscheinwerfer
1. Schalten Sie die Nebelscheinwerfer ein, während der Fahrer im Fahrzeug sitzt.
2. Die Grenzlinie muss innerhalb des zulässigen Bereichs projiziert werden (schraffierter Bereich).
OOS077065L
■Basierend auf 10-Meter-Projektionsfläche
1: Vertikale Linie durch Mittelpunkt der linken Nebelscheinwerfer-Glühlampe
2: Horizontale Linie durch die Mittelpunkte der Nebelscheinwerfer-Glühlampen
3: Hell-Dunkel-Grenze
4: Fahrzeugachse
5: W3 (Nebelscheinwerfer)
6: Vertikale Linie durch Mittelpunkt der rechten Nebelscheinwerfer-Glühlampe
7: H3 (Nebelscheinwerfer)
8: BODEN

7-87
7
Wartung

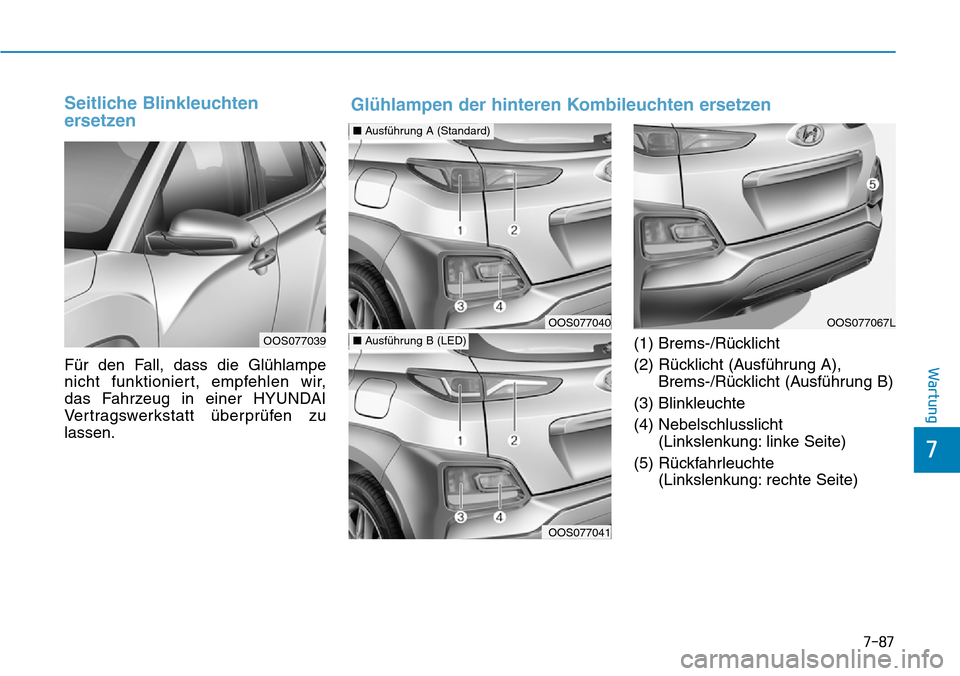

Seitliche Blinkleuchten
ersetzen
Für den Fall, dass die Glühlampe
nicht funktioniert, empfehlen wir,
das Fahrzeug in einer HYUNDAI
Vertragswerkstatt überprüfen zu
lassen.(1) Brems-/Rücklicht
(2) Rücklicht (Ausführung A),
Brems-/Rücklicht (Ausführung B)
(3) Blinkleuchte
(4) Nebelschlusslicht
(Linkslenkung: linke Seite)
(5) Rückfahrleuchte
(Linkslenkung: rechte Seite)
OOS077040
■Ausführung A (Standard)
OOS077041
■Ausführung B (LED)OOS077039
OOS077067L
Glühlampen der hinteren Kombileuchten ersetzen
