Hyundai Kona 2020 Betriebsanleitung (in German)

6-36
Pannenhilfe

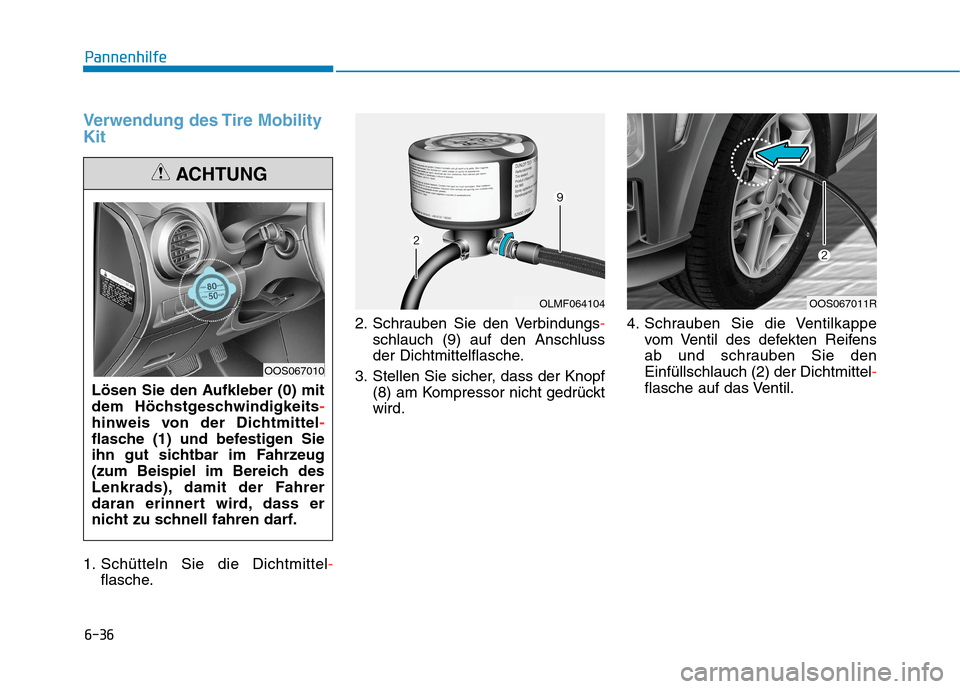

Verwendung des Tire Mobility
Kit
1. Schütteln Sie die Dichtmittel-
flasche.2. Schrauben Sie den Verbindungs-
schlauch (9) auf den Anschluss
der Dichtmittelflasche.
3. Stellen Sie sicher, dass der Knopf
(8) am Kompressor nicht gedrückt
wird.4. Schrauben Sie die Ventilkappe
vom Ventil des defekten Reifens
ab und schrauben Sie den
Einfüllschlauch (2) der Dichtmittel-
flasche auf das Ventil.
Lösen Sie den Aufkleber (0) mit
dem Höchstgeschwindigkeits-
hinweis von der Dichtmittel-
flasche (1) und befestigen Sie
ihn gut sichtbar im Fahrzeug
(zum Beispiel im Bereich des
Lenkrads), damit der Fahrer
daran erinnert wird, dass er
nicht zu schnell fahren darf.
ACHTUNG
OOS067010
OLMF064104OOS067011R

6-37
Pannenhilfe
6
5. Schieben Sie die Dichtmittel-
flasche in das Kompressor-
gehäuse (4), sodass die Flasche
aufrecht steht.
6. Vergewissern Sie sich, dass der
Kompressor ausgeschaltet ist,
Schalterstellung 0.7. Schließen Sie das Stromkabel (3)
des Kompressors an die 12-Volt-
Steckdose des Fahrzeugs an.
Beim Anschließen des Strom-
kabels nur die beifahrerseitige
Steckdose vorn verwenden.8. Schalten Sie den Kompressor bei
eingeschalteter Zündung ein und
lassen Sie ihn etwa 5 bis 7
Minuten lang laufen, um das
Dichtmittel bis zum Erreichen des
richtigen Drucks einzufüllen.
(siehe "Reifen und Räder" in
Kapitel 8). Der Reifendruck nach
dem Befüllen spielt keine Rolle. Er
wird später kontrolliert und ggf.
korrigiert.
Achten Sie darauf, den Reifen
nicht zu voll zu pumpen, und
halten Sie sich während des
Befüllens vom Reifen fern.
ANMERKUNG
OLMF064105
Schließen Sie den Dichtmittel-
Einfüllschlauch fest an das
Ventil an. Andernfalls fließt
das Dichtmittel möglicherweise
zurück und verstopft den
Einfüllschlauch.
ACHTUNG
OOS067014L
Reifenluftdruck
Fahren Sie nicht mit dem
Fahrzeug, wenn der Reifenluft-
druck weniger als 200 kPa
(29 psi) beträgt. Ein Unfall
aufgrund eines plötzlichen
Reifenschadens wäre die
mögliche Folge.
ACHTUNG

6-38
Pannenhilfe

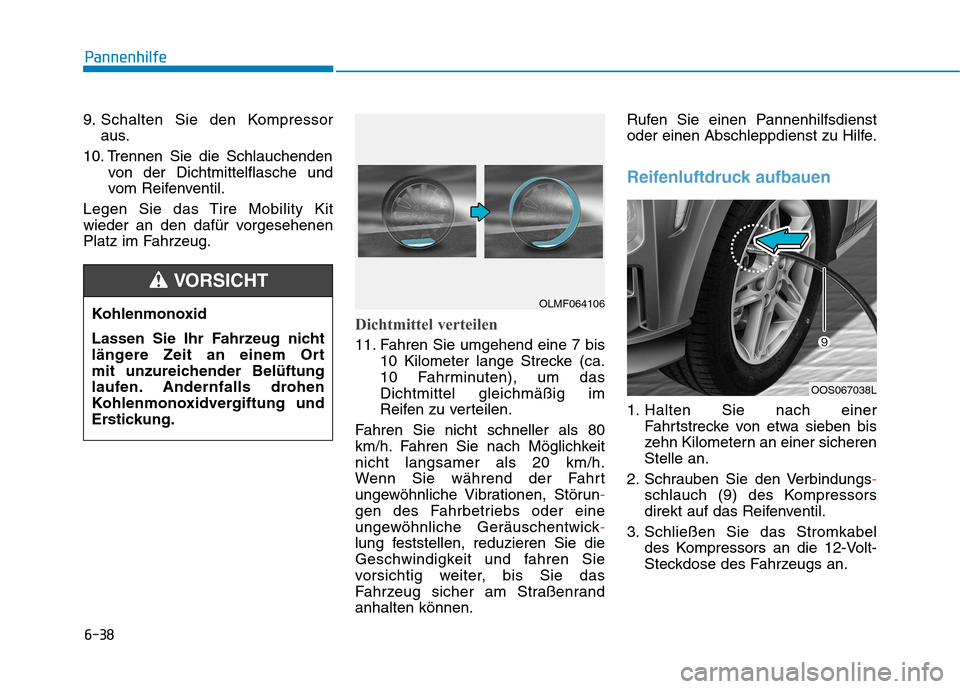

9. Schalten Sie den Kompressor
aus.
10. Trennen Sie die Schlauchenden
von der Dichtmittelflasche und
vom Reifenventil.
Legen Sie das Tire Mobility Kit
wieder an den dafür vorgesehenen
Platz im Fahrzeug.
Dichtmittel verteilen
11. Fahren Sie umgehend eine 7 bis
10 Kilometer lange Strecke (ca.
10 Fahrminuten), um das
Dichtmittel gleichmäßig im
Reifen zu verteilen.
Fahren Sie nicht schneller als 80
km/h. Fahren Sie nach Möglichkeit
nicht langsamer als 20 km/h.
Wenn Sie während der Fahrt
ungewöhnliche Vibrationen, Störun-
gen des Fahrbetriebs oder eine
ungewöhnliche Geräuschentwick-
lung feststellen, reduzieren Sie die
Geschwindigkeit und fahren Sie
vorsichtig weiter, bis Sie das
Fahrzeug sicher am Straßenrand
anhalten können.Rufen Sie einen Pannenhilfsdienst
oder einen Abschleppdienst zu Hilfe.
Reifenluftdruck aufbauen
1. Halten Sie nach einer
Fahrtstrecke von etwa sieben bis
zehn Kilometern an einer sicheren
Stelle an.
2. Schrauben Sie den Verbindungs-
schlauch (9) des Kompressors
direkt auf das Reifenventil.
3. Schließen Sie das Stromkabel
des Kompressors an die 12-Volt-
Steckdose des Fahrzeugs an. Kohlenmonoxid
Lassen Sie Ihr Fahrzeug nicht
längere Zeit an einem Ort
mit unzureichender Belüftung
laufen. Andernfalls drohen
Kohlenmonoxidvergiftung und
Erstickung.
VORSICHT
OLMF064106
OOS067038L

6-39
Pannenhilfe
6

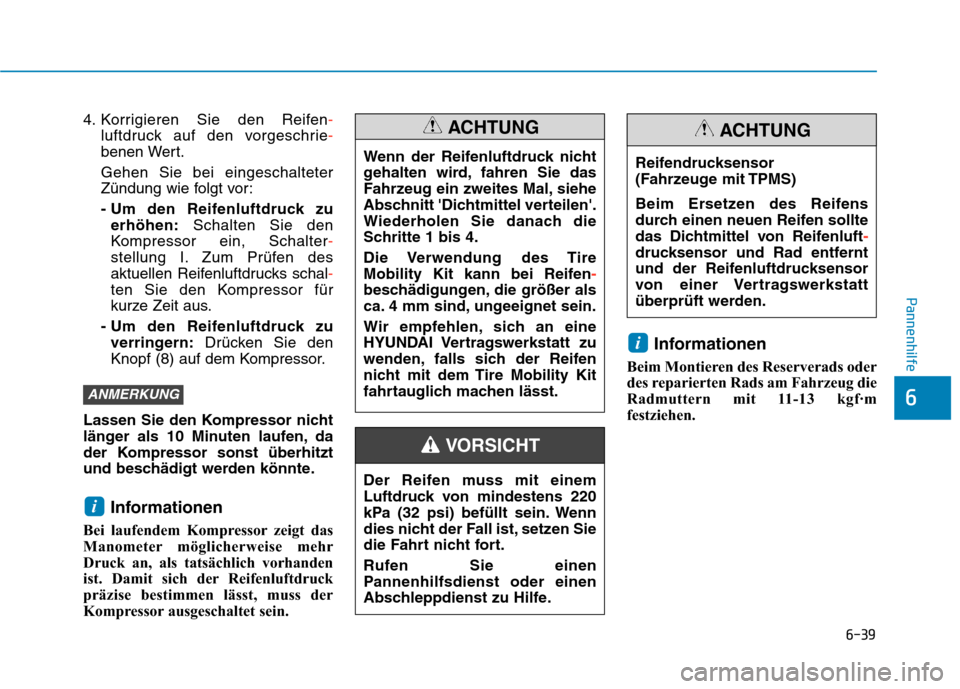

4. Korrigieren Sie den Reifen-
luftdruck auf den vorgeschrie-
benen Wert.
Gehen Sie bei eingeschalteter
Zündung wie folgt vor:
- Um den Reifenluftdruck zu
erhöhen:Schalten Sie den
Kompressor ein, Schalter-
stellung I. Zum Prüfen des
aktuellen Reifenluftdrucks schal-
ten Sie den Kompressor für
kurze Zeit aus.
- Um den Reifenluftdruck zu
verringern:Drücken Sie den
Knopf (8) auf dem Kompressor.
Lassen Sie den Kompressor nicht
länger als 10 Minuten laufen, da
der Kompressor sonst überhitzt
und beschädigt werden könnte.
Informationen
Bei laufendem Kompressor zeigt das
Manometer möglicherweise mehr
Druck an, als tatsächlich vorhanden
ist. Damit sich der Reifenluftdruck
präzise bestimmen lässt, muss der
Kompressor ausgeschaltet sein.
Informationen
Beim Montieren des Reserverads oder
des reparierten Rads am Fahrzeug die
Radmuttern mit 11-13 kgf·m
festziehen.
i
i
ANMERKUNG
Der Reifen muss mit einem
Luftdruck von mindestens 220
kPa (32 psi) befüllt sein. Wenn
dies nicht der Fall ist, setzen Sie
die Fahrt nicht fort.
Rufen Sie einen
Pannenhilfsdienst oder einen
Abschleppdienst zu Hilfe.
VORSICHT
Wenn der Reifenluftdruck nicht
gehalten wird, fahren Sie das
Fahrzeug ein zweites Mal, siehe
Abschnitt 'Dichtmittel verteilen'.
Wiederholen Sie danach die
Schritte 1 bis 4.
Die Verwendung des Tire
Mobility Kit kann bei Reifen-
beschädigungen, die größer als
ca. 4 mm sind, ungeeignet sein.
Wir empfehlen, sich an eine
HYUNDAI Vertragswerkstatt zu
wenden, falls sich der Reifen
nicht mit dem Tire Mobility Kit
fahrtauglich machen lässt.
ACHTUNG
Reifendrucksensor
(Fahrzeuge mit TPMS)
Beim Ersetzen des Reifens
durch einen neuen Reifen sollte
das Dichtmittel von Reifenluft-
drucksensor und Rad entfernt
und der Reifenluftdrucksensor
von einer Vertragswerkstatt
überprüft werden.
ACHTUNG

6-40
Pannenhilfe

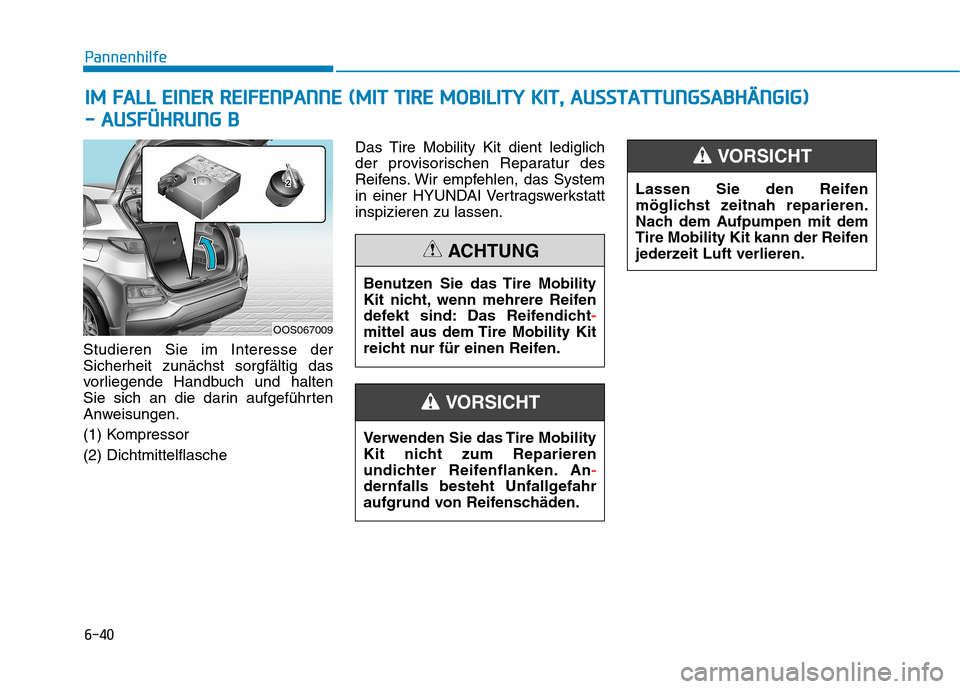

Studieren Sie im Interesse der
Sicherheit zunächst sorgfältig das
vorliegende Handbuch und halten
Sie sich an die darin aufgeführten
Anweisungen.
(1) Kompressor
(2) DichtmittelflascheDas Tire Mobility Kit dient lediglich
der provisorischen Reparatur des
Reifens. Wir empfehlen, das System
in einer HYUNDAI Vertragswerkstatt
inspizieren zu lassen.
I IM
M
F
FA
AL
LL
L
E
EI
IN
NE
ER
R
R
RE
EI
IF
FE
EN
NP
PA
AN
NN
NE
E
(
(M
MI
IT
T
T
TI
IR
RE
E
M
MO
OB
BI
IL
LI
IT
TY
Y
K
KI
IT
T,
,
A
AU
US
SS
ST
TA
AT
TT
TU
UN
NG
GS
SA
AB
BH
HÄ
ÄN
NG
GI
IG
G)
)

- -
A
AU
US
SF
FÜ
ÜH
HR
RU
UN
NG
G
B
B
Verwenden Sie das Tire Mobility
Kit nicht zum Reparieren
undichter Reifenflanken. An-
dernfalls besteht Unfallgefahr
aufgrund von Reifenschäden.
VORSICHT
Lassen Sie den Reifen
möglichst zeitnah reparieren.
Nach dem Aufpumpen mit dem
Tire Mobility Kit kann der Reifen
jederzeit Luft verlieren.
VORSICHT
Benutzen Sie das Tire Mobility
Kit nicht, wenn mehrere Reifen
defekt sind: Das Reifendicht-
mittel aus dem Tire Mobility Kit
reicht nur für einen Reifen.
ACHTUNG
OOS067009

6-41
Pannenhilfe
6

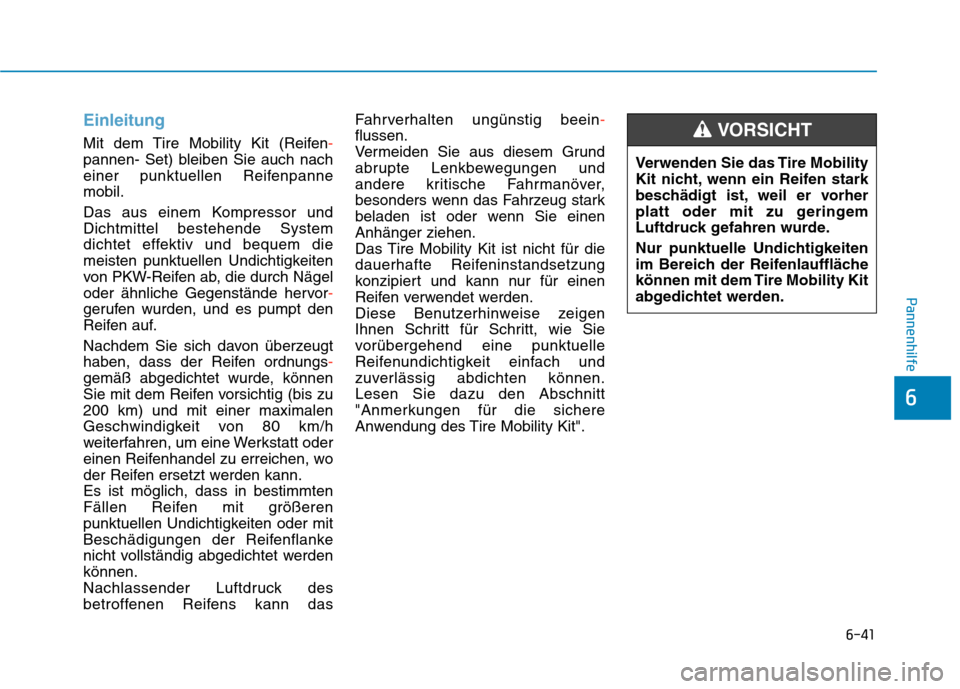

Einleitung
Mit dem Tire Mobility Kit (Reifen-
pannen- Set) bleiben Sie auch nach
einer punktuellen Reifenpanne
mobil.
Das aus einem Kompressor und
Dichtmittel bestehende System
dichtet effektiv und bequem die
meisten punktuellen Undichtigkeiten
von PKW-Reifen ab, die durch Nägel
oder ähnliche Gegenstände hervor-
gerufen wurden, und es pumpt den
Reifen auf.
Nachdem Sie sich davon überzeugt
haben, dass der Reifen ordnungs-
gemäß abgedichtet wurde, können
Sie mit dem Reifen vorsichtig (bis zu
200 km) und mit einer maximalen
Geschwindigkeit von 80 km/h
weiterfahren, um eine Werkstatt oder
einen Reifenhandel zu erreichen, wo
der Reifen ersetzt werden kann.
Es ist möglich, dass in bestimmten
Fällen Reifen mit größeren
punktuellen Undichtigkeiten oder mit
Beschädigungen der Reifenflanke
nicht vollständig abgedichtet werden
können.
Nachlassender Luftdruck des
betroffenen Reifens kann dasFahrverhalten ungünstig beein-
flussen.
Vermeiden Sie aus diesem Grund
abrupte Lenkbewegungen und
andere kritische Fahrmanöver,
besonders wenn das Fahrzeug stark
beladen ist oder wenn Sie einen
Anhänger ziehen.
Das Tire Mobility Kit ist nicht für die
dauerhafte Reifeninstandsetzung
konzipiert und kann nur für einen
Reifen verwendet werden.
Diese Benutzerhinweise zeigen
Ihnen Schritt für Schritt, wie Sie
vorübergehend eine punktuelle
Reifenundichtigkeit einfach und
zuverlässig abdichten können.
Lesen Sie dazu den Abschnitt
"Anmerkungen für die sichere
Anwendung des Tire Mobility Kit".Verwenden Sie das Tire Mobility
Kit nicht, wenn ein Reifen stark
beschädigt ist, weil er vorher
platt oder mit zu geringem
Luftdruck gefahren wurde.
Nur punktuelle Undichtigkeiten
im Bereich der Reifenlauffläche
können mit dem Tire Mobility Kit
abgedichtet werden.VORSICHT

6-42
Pannenhilfe

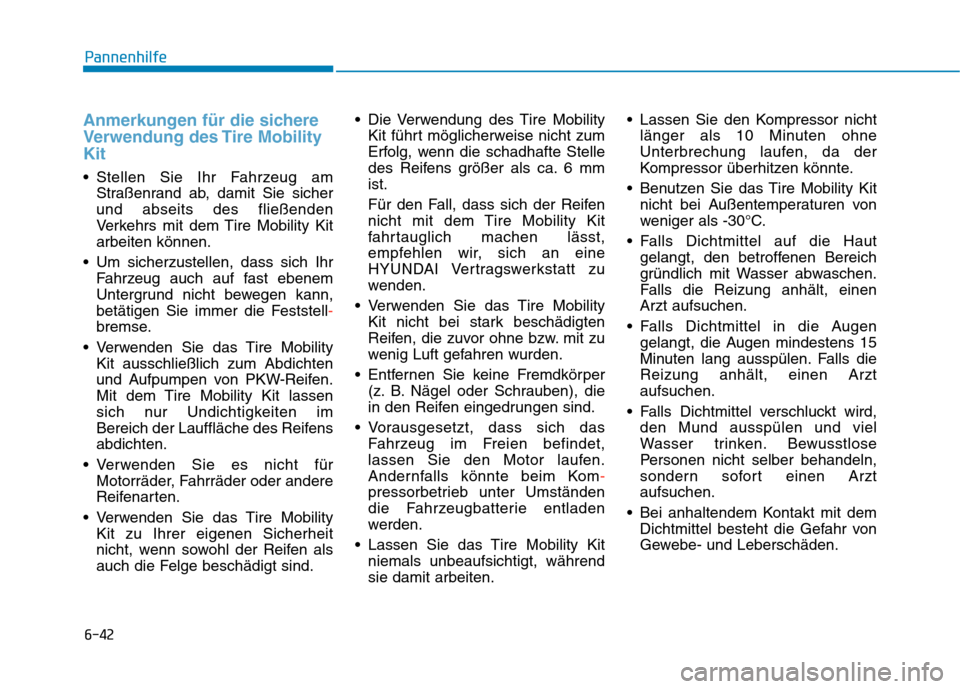

Anmerkungen für die sichere
Verwendung des Tire Mobility
Kit
Stellen Sie Ihr Fahrzeug am
Straßenrand ab, damit Sie sicher
und abseits des fließenden
Verkehrs mit dem Tire Mobility Kit
arbeiten können.
Um sicherzustellen, dass sich Ihr
Fahrzeug auch auf fast ebenem
Untergrund nicht bewegen kann,
betätigen Sie immer die Feststell-
bremse.
Verwenden Sie das Tire Mobility
Kit ausschließlich zum Abdichten
und Aufpumpen von PKW-Reifen.
Mit dem Tire Mobility Kit lassen
sich nur Undichtigkeiten im
Bereich der Lauffläche des Reifens
abdichten.
Verwenden Sie es nicht für
Motorräder, Fahrräder oder andere
Reifenarten.
Verwenden Sie das Tire Mobility
Kit zu Ihrer eigenen Sicherheit
nicht, wenn sowohl der Reifen als
auch die Felge beschädigt sind. Die Verwendung des Tire Mobility
Kit führt möglicherweise nicht zum
Erfolg, wenn die schadhafte Stelle
des Reifens größer als ca. 6 mm
ist.
Für den Fall, dass sich der Reifen
nicht mit dem Tire Mobility Kit
fahrtauglich machen lässt,
empfehlen wir, sich an eine
HYUNDAI Vertragswerkstatt zu
wenden.
Verwenden Sie das Tire Mobility
Kit nicht bei stark beschädigten
Reifen, die zuvor ohne bzw. mit zu
wenig Luft gefahren wurden.
Entfernen Sie keine Fremdkörper
(z. B. Nägel oder Schrauben), die
in den Reifen eingedrungen sind.
Vorausgesetzt, dass sich das
Fahrzeug im Freien befindet,
lassen Sie den Motor laufen.
Andernfalls könnte beim Kom-
pressorbetrieb unter Umständen
die Fahrzeugbatterie entladen
werden.
Lassen Sie das Tire Mobility Kit
niemals unbeaufsichtigt, während
sie damit arbeiten. Lassen Sie den Kompressor nicht
länger als 10 Minuten ohne
Unterbrechung laufen, da der
Kompressor überhitzen könnte.
Benutzen Sie das Tire Mobility Kit
nicht bei Außentemperaturen von
weniger als -30°C.
Falls Dichtmittel auf die Haut
gelangt, den betroffenen Bereich
gründlich mit Wasser abwaschen.
Falls die Reizung anhält, einen
Arzt aufsuchen.
Falls Dichtmittel in die Augen
gelangt, die Augen mindestens 15
Minuten lang ausspülen. Falls die
Reizung anhält, einen Arzt
aufsuchen.
Falls Dichtmittel verschluckt wird,
den Mund ausspülen und viel
Wasser trinken. Bewusstlose
Personen nicht selber behandeln,
sondern sofort einen Arzt
aufsuchen.
Bei anhaltendem Kontakt mit dem
Dichtmittel besteht die Gefahr von
Gewebe- und Leberschäden.

Pannenhilfe
6

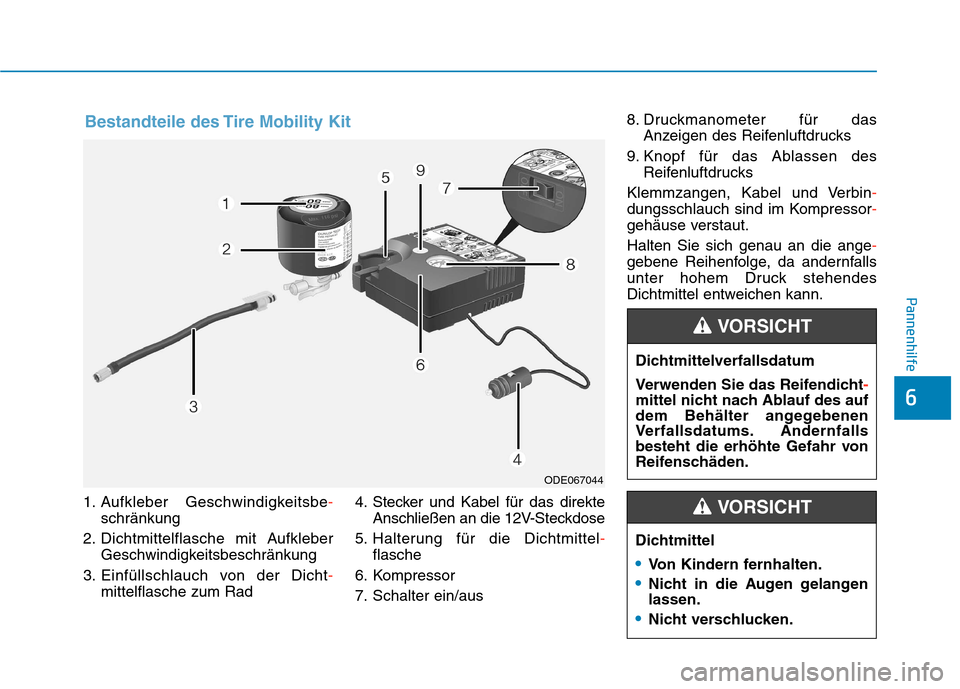

1. Aufkleber Geschwindigkeitsbe-
schränkung
2. Dichtmittelflasche mit Aufkleber
Geschwindigkeitsbeschränkung
3. Einfüllschlauch von der Dicht-
mittelflasche zum Rad4. Stecker und Kabel für das direkte
Anschließen an die 12V-Steckdose
5. Halterung für die Dichtmittel-
flasche
6. Kompressor
7. Schalter ein/aus8. Druckmanometer für das
Anzeigen des Reifenluftdrucks
9. Knopf für das Ablassen des
Reifenluftdrucks
Klemmzangen, Kabel und Verbin-
dungsschlauch sind im Kompressor-
gehäuse verstaut.
Halten Sie sich genau an die ange-
gebene Reihenfolge, da andernfalls
unter hohem Druck stehendes
Dichtmittel entweichen kann.
Bestandteile des Tire Mobility Kit
ODE067044
Dichtmittelverfallsdatum
Verwenden Sie das Reifendicht-
mittel nicht nach Ablauf des auf
dem Behälter angegebenen
Verfallsdatums. Andernfalls
besteht die erhöhte Gefahr von
Reifenschäden.
VORSICHT
Dichtmittel
Von Kindern fernhalten.
Nicht in die Augen gelangen
lassen.
Nicht verschlucken.
VORSICHT

6-44
Pannenhilfe

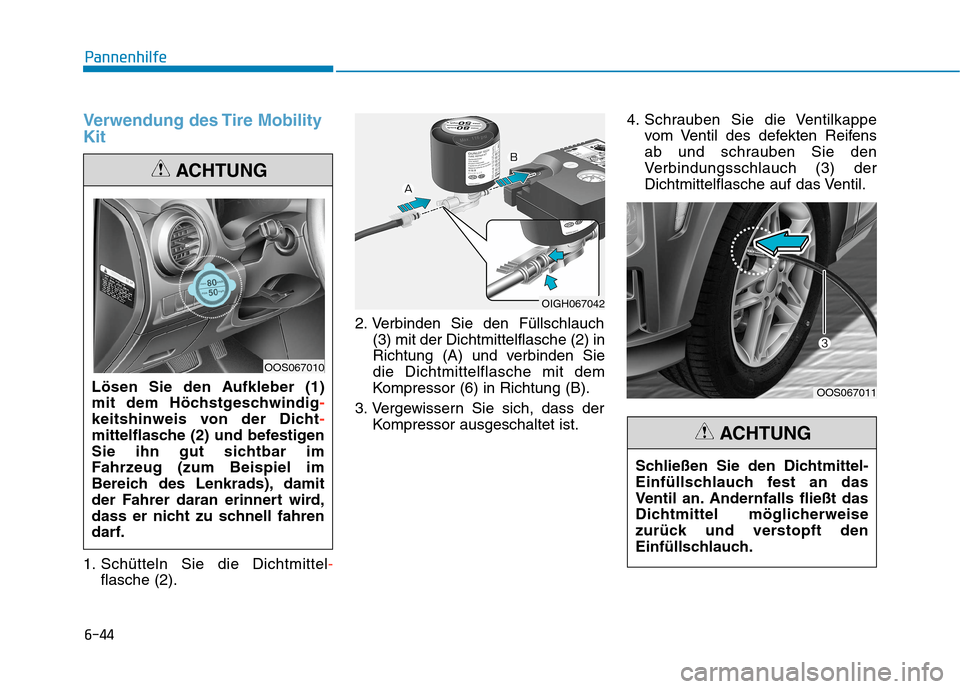

Verwendung des Tire Mobility
Kit
1. Schütteln Sie die Dichtmittel-
flasche (2).2. Verbinden Sie den Füllschlauch
(3) mit der Dichtmittelflasche (2) in
Richtung (A) und verbinden Sie
die Dichtmittelflasche mit dem
Kompressor (6) in Richtung (B).
3. Vergewissern Sie sich, dass der
Kompressor ausgeschaltet ist.4. Schrauben Sie die Ventilkappe
vom Ventil des defekten Reifens
ab und schrauben Sie den
Verbindungsschlauch (3) der
Dichtmittelflasche auf das Ventil.
Lösen Sie den Aufkleber (1)
mit dem Höchstgeschwindig-
keitshinweis von der Dicht-
mittelflasche (2) und befestigen
Sie ihn gut sichtbar im
Fahrzeug (zum Beispiel im
Bereich des Lenkrads), damit
der Fahrer daran erinnert wird,
dass er nicht zu schnell fahren
darf.
ACHTUNG
OOS067010
OIGH067042
OOS067011
Schließen Sie den Dichtmittel-
Einfüllschlauch fest an das
Ventil an. Andernfalls fließt das
Dichtmittel möglicherweise
zurück und verstopft den
Einfüllschlauch.
ACHTUNG

6-45
Pannenhilfe
6
5. Schließen Sie das Stromkabel (4)
des Kompressors an die 12-Volt-
Steckdose des Fahrzeugs an.
Beim Anschließen des Strom-
kabels nur die beifahrerseitige
Steckdose vorn verwenden.
6. Schalten Sie den Kompressor bei
eingeschalteter Zündung ein und
lassen Sie ihn etwa 5 bis 7
Minuten lang laufen, um das
Dichtmittel bis zum Erreichen des
richtigen Drucks einzufüllen.(siehe "Reifen und Räder" in
Kapitel 8). Der Reifendruck nach
dem Befüllen spielt keine Rolle. Er
wird später kontrolliert und ggf.
korrigiert.
Achten Sie darauf, den Reifen
nicht zu voll zu pumpen, und halten
Sie sich während des Befüllens
vom Reifen fern.
7. Schalten Sie den Kompressor
aus.
8. Trennen Sie die Schlauchenden
von der Dichtmittelflasche und
vom Reifenventil.
Legen Sie das Tire Mobility Kit
wieder an den dafür vorgesehenen
Platz im Fahrzeug.
ANMERKUNG
OOS067014
Reifenluftdruck
Fahren Sie nicht mit dem
Fahrzeug, wenn der Reifenluft-
druck weniger als 200 kPa (29
psi) beträgt. Ein Unfall aufgrund
eines plötzlichen Reifen-
schadens wäre die mögliche
Folge.
ACHTUNG
Kohlenmonoxid
Lassen Sie Ihr Fahrzeug nicht
längere Zeit an einem Ort
mit unzureichender Belüftung
laufen. Andernfalls drohen
Kohlenmonoxidvergiftung und
Erstickung.
VORSICHT
