7-6
Wartung

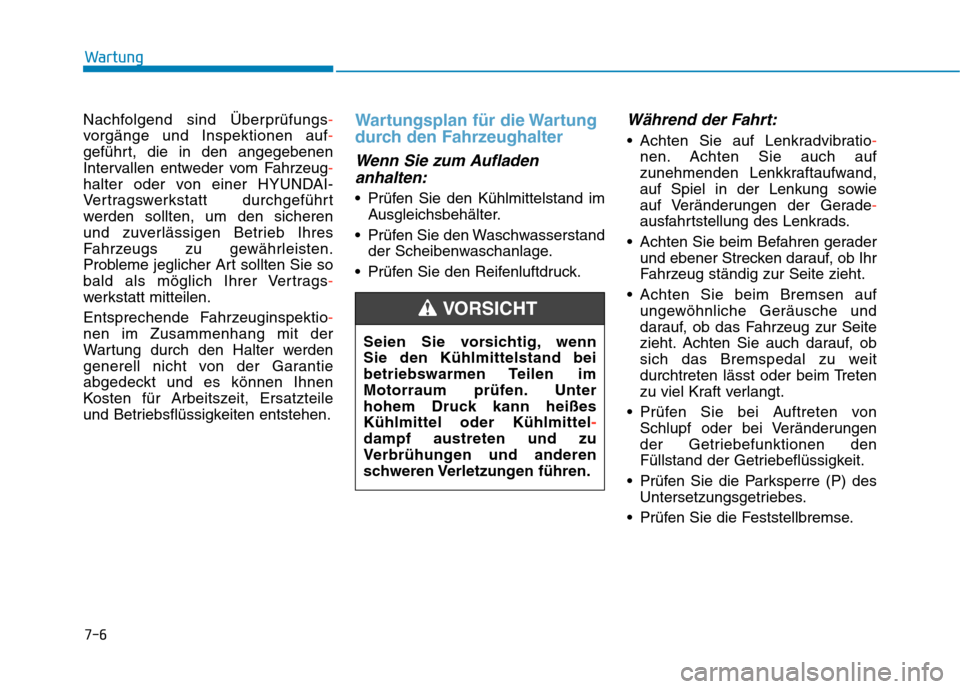

Nachfolgend sind Überprüfungs-
vorgänge und Inspektionen auf-
geführt, die in den angegebenen
Intervallen entweder vom Fahrzeug-
halter oder von einer HYUNDAI-
Vertragswerkstatt durchgeführt
werden sollten, um den sicheren
und zuverlässigen Betrieb Ihres
Fahrzeugs zu gewährleisten.
Probleme jeglicher Art sollten Sie so
bald als möglich Ihrer Vertrags-
werkstatt mitteilen.
Entsprechende Fahrzeuginspektio-
nen im Zusammenhang mit der
Wartung durch den Halter werden
generell nicht von der Garantie
abgedeckt und es können Ihnen
Kosten für Arbeitszeit, Ersatzteile
und Betriebsflüssigkeiten entstehen.
Wartungsplan für die Wartung
durch den Fahrzeughalter
Wenn Sie zum Aufladen
anhalten:
Prüfen Sie den Kühlmittelstand im
Ausgleichsbehälter.
Prüfen Sie den Waschwasserstand
der Scheibenwaschanlage.
Prüfen Sie den Reifenluftdruck.
Während der Fahrt:
Achten Sie auf Lenkradvibratio-
nen. Achten Sie auch auf
zunehmenden Lenkkraftaufwand,
auf Spiel in der Lenkung sowie
auf Veränderungen der Gerade-
ausfahrtstellung des Lenkrads.
Achten Sie beim Befahren gerader
und ebener Strecken darauf, ob Ihr
Fahrzeug ständig zur Seite zieht.
Achten Sie beim Bremsen auf
ungewöhnliche Geräusche und
darauf, ob das Fahrzeug zur Seite
zieht. Achten Sie auch darauf, ob
sich das Bremspedal zu weit
durchtreten lässt oder beim Treten
zu viel Kraft verlangt.
Prüfen Sie bei Auftreten von
Schlupf oder bei Veränderungen
der Getriebefunktionen den
Füllstand der Getriebeflüssigkeit.
Prüfen Sie die Parksperre (P) des
Untersetzungsgetriebes.
Prüfen Sie die Feststellbremse. Seien Sie vorsichtig, wenn
Sie den Kühlmittelstand bei
betriebswarmen Teilen im
Motorraum prüfen. Unter
hohem Druck kann heißes
Kühlmittel oder Kühlmittel-
dampf austreten und zu
Verbrühungen und anderen
schweren Verletzungen führen.
VORSICHT

7-7
7
Wartung

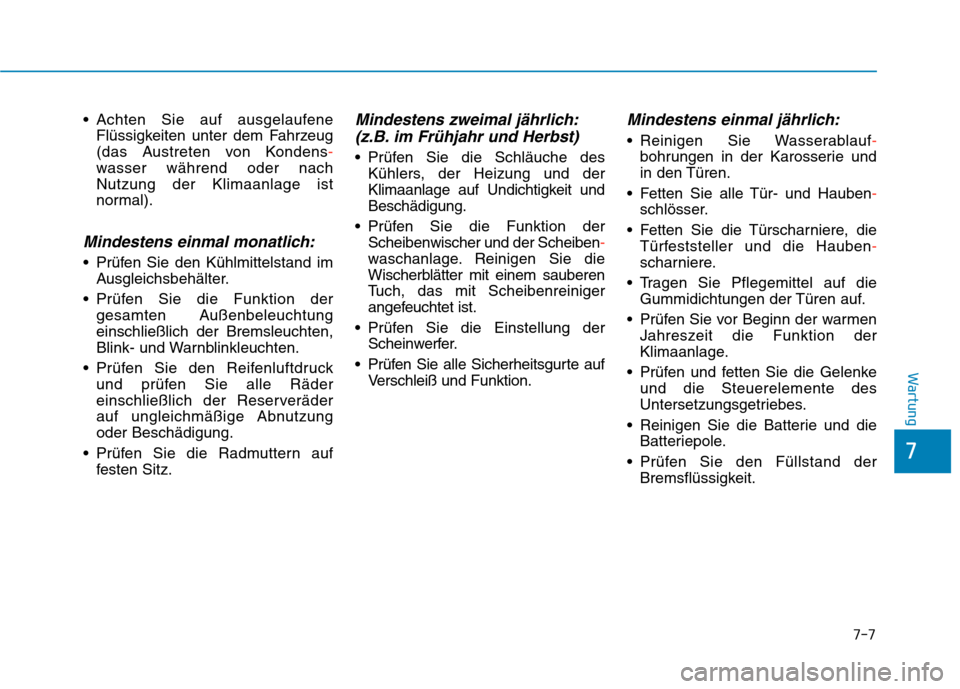

Achten Sie auf ausgelaufene
Flüssigkeiten unter dem Fahrzeug
(das Austreten von Kondens-
wasser während oder nach
Nutzung der Klimaanlage ist
normal).
Mindestens einmal monatlich:
Prüfen Sie den Kühlmittelstand im
Ausgleichsbehälter.
Prüfen Sie die Funktion der
gesamten Außenbeleuchtung
einschließlich der Bremsleuchten,
Blink- und Warnblinkleuchten.
Prüfen Sie den Reifenluftdruck
und prüfen Sie alle Räder
einschließlich der Reserveräder
auf ungleichmäßige Abnutzung
oder Beschädigung.
Prüfen Sie die Radmuttern auf
festen Sitz.
Mindestens zweimal jährlich:
(z.B. im Frühjahr und Herbst)
Prüfen Sie die Schläuche des
Kühlers, der Heizung und der
Klimaanlage auf Undichtigkeit und
Beschädigung.
Prüfen Sie die Funktion der
Scheibenwischer und der Scheiben-
waschanlage. Reinigen Sie die
Wischerblätter mit einem sauberen
Tuch, das mit Scheibenreiniger
angefeuchtet ist.
Prüfen Sie die Einstellung der
Scheinwerfer.
Prüfen Sie alle Sicherheitsgurte auf
Verschleiß und Funktion.
Mindestens einmal jährlich:
Reinigen Sie Wasserablauf-
bohrungen in der Karosserie und
in den Türen.
Fetten Sie alle Tür- und Hauben-
schlösser.
Fetten Sie die Türscharniere, die
Türfeststeller und die Hauben-
scharniere.
Tragen Sie Pflegemittel auf die
Gummidichtungen der Türen auf.
Prüfen Sie vor Beginn der warmen
Jahreszeit die Funktion der
Klimaanlage.
Prüfen und fetten Sie die Gelenke
und die Steuerelemente des
Untersetzungsgetriebes.
Reinigen Sie die Batterie und die
Batteriepole.
Prüfen Sie den Füllstand der
Bremsflüssigkeit.

P PL
LA
AN
NM
MÄ
ÄS
SS
SI
IG
GE
E
W
WA
AR
RT
TU
UN
NG
GS
SA
AR
RB
BE
EI
IT
TE
EN
N

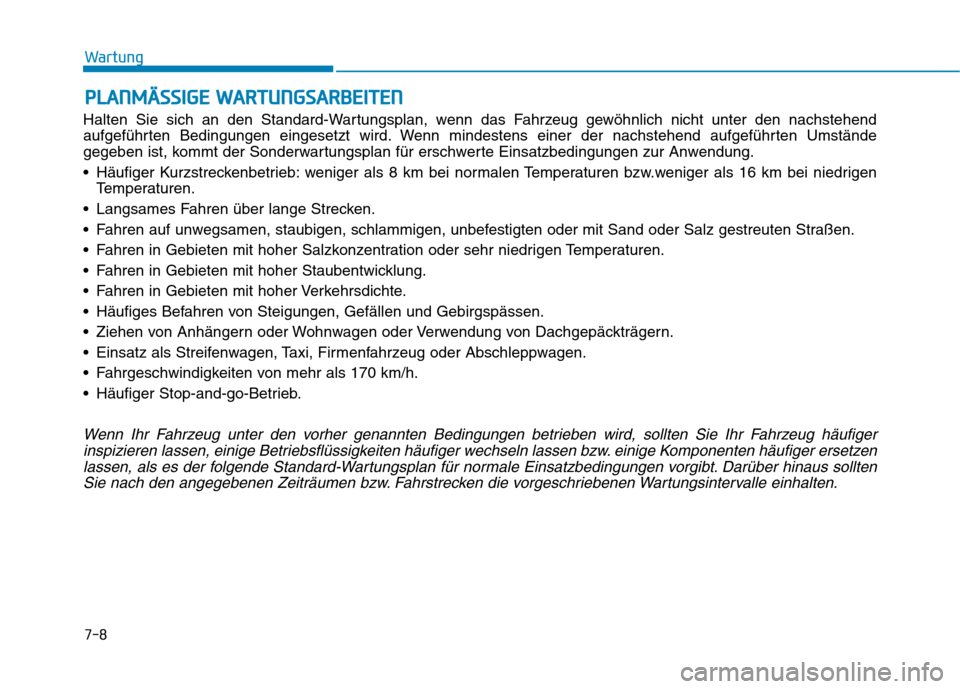

Halten Sie sich an den Standard-Wartungsplan, wenn das Fahrzeug gewöhnlich nicht unter den nachstehend
aufgeführten Bedingungen eingesetzt wird. Wenn mindestens einer der nachstehend aufgeführten Umstände
gegeben ist, kommt der Sonderwartungsplan für erschwerte Einsatzbedingungen zur Anwendung.
Häufiger Kurzstreckenbetrieb: weniger als 8 km bei normalen Temperaturen bzw.weniger als 16 km bei niedrigen
Temperaturen.
Langsames Fahren über lange Strecken.
Fahren auf unwegsamen, staubigen, schlammigen, unbefestigten oder mit Sand oder Salz gestreuten Straßen.
Fahren in Gebieten mit hoher Salzkonzentration oder sehr niedrigen Temperaturen.
Fahren in Gebieten mit hoher Staubentwicklung.
Fahren in Gebieten mit hoher Verkehrsdichte.
Häufiges Befahren von Steigungen, Gefällen und Gebirgspässen.
Ziehen von Anhängern oder Wohnwagen oder Verwendung von Dachgepäckträgern.
Einsatz als Streifenwagen, Taxi, Firmenfahrzeug oder Abschleppwagen.
Fahrgeschwindigkeiten von mehr als 170 km/h.
Häufiger Stop-and-go-Betrieb.
Wenn Ihr Fahrzeug unter den vorher genannten Bedingungen betrieben wird, sollten Sie Ihr Fahrzeug häufiger
inspizieren lassen, einige Betriebsflüssigkeiten häufiger wechseln lassen bzw. einige Komponenten häufiger ersetzen
lassen, als es der folgende Standard-Wartungsplan für normale Einsatzbedingungen vorgibt. Darüber hinaus sollten
Sie nach den angegebenen Zeiträumen bzw. Fahrstrecken die vorgeschriebenen Wartungsintervalle einhalten.
7-8
Wartung

7-9
7
Wartung

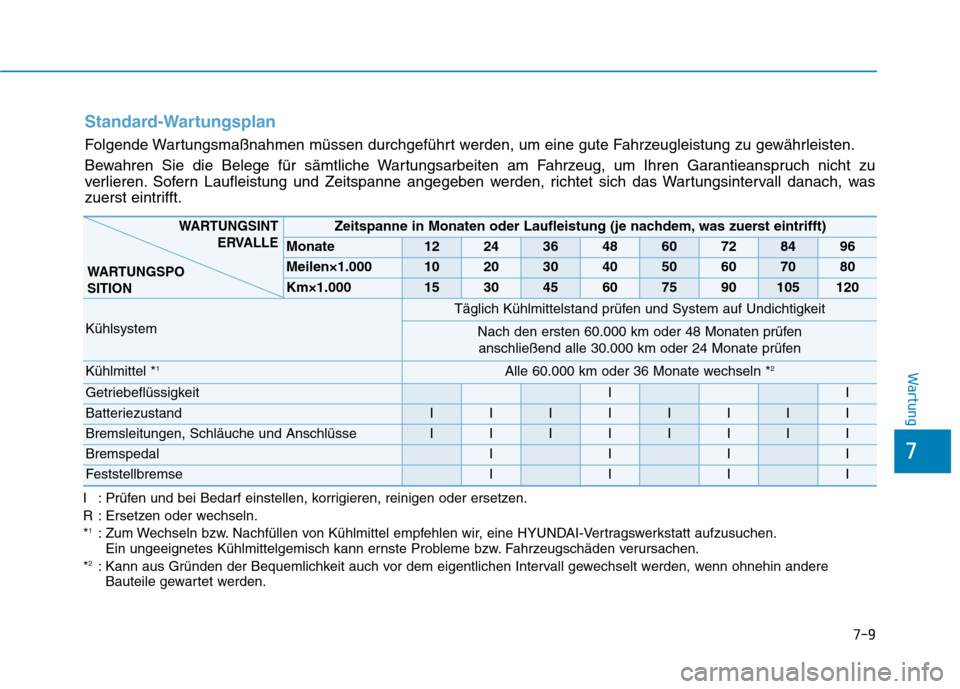

Standard-Wartungsplan
Folgende Wartungsmaßnahmen müssen durchgeführt werden, um eine gute Fahrzeugleistung zu gewährleisten.
Bewahren Sie die Belege für sämtliche Wartungsarbeiten am Fahrzeug, um Ihren Garantieanspruch nicht zu
verlieren. Sofern Laufleistung und Zeitspanne angegeben werden, richtet sich das Wartungsintervall danach, was
zuerst eintrifft.
I : Prüfen und bei Bedarf einstellen, korrigieren, reinigen oder ersetzen.
R : Ersetzen oder wechseln.
*
1: Zum Wechseln bzw. Nachfüllen von Kühlmittel empfehlen wir, eine HYUNDAI-Vertragswerkstatt aufzusuchen.
Ein ungeeignetes Kühlmittelgemisch kann ernste Probleme bzw. Fahrzeugschäden verursachen.
*
2: Kann aus Gründen der Bequemlichkeit auch vor dem eigentlichen Intervall gewechselt werden, wenn ohnehin andere
Bauteile gewartet werden.
Zeitspanne in Monaten oder Laufleistung (je nachdem, was zuerst eintrifft)
Monate1224364860728496
Meilen×1.0001020304050607080
Km×1.000153045607590105120
Kühlsystem
Täglich Kühlmittelstand prüfen und System auf Undichtigkeit
Nach den ersten 60.000 km oder 48 Monaten prüfen
anschließend alle 30.000 km oder 24 Monate prüfen
Kühlmittel *1Alle 60.000 km oder 36 Monate wechseln *2
GetriebeflüssigkeitII
BatteriezustandIIIIIIII
Bremsleitungen, Schläuche und AnschlüsseIIIIIIII
BremspedalIIII
FeststellbremseIIII
WARTUNGSINT
ERVALLE
WARTUNGSPO
SITION

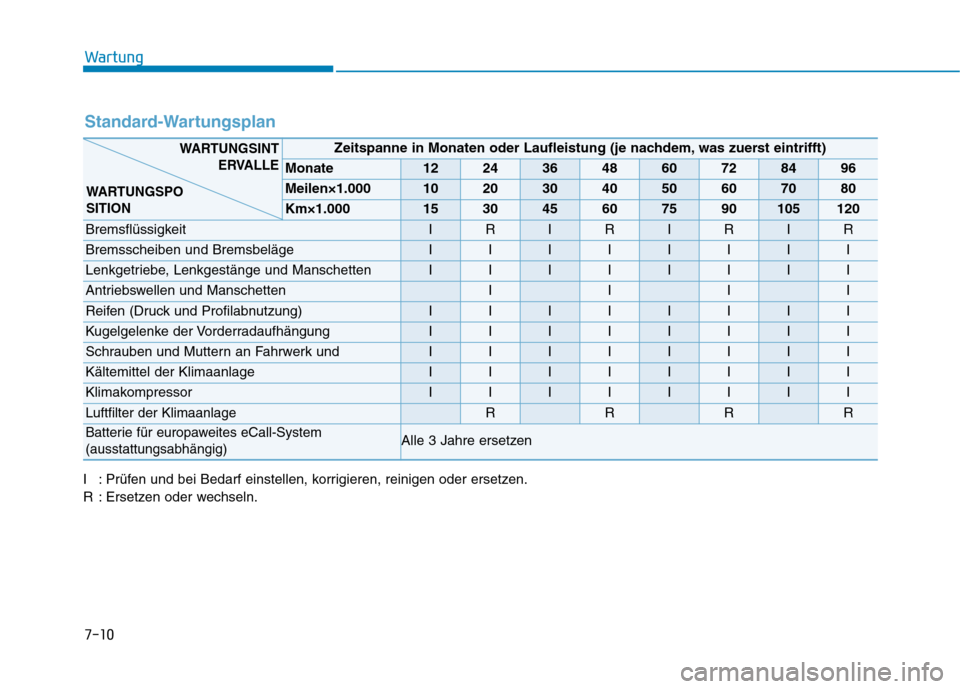

7-10
Wartung
Standard-Wartungsplan
I : Prüfen und bei Bedarf einstellen, korrigieren, reinigen oder ersetzen.
R : Ersetzen oder wechseln.
Zeitspanne in Monaten oder Laufleistung (je nachdem, was zuerst eintrifft)
Monate1224364860728496
Meilen×1.0001020304050607080
Km×1.000153045607590105120
BremsflüssigkeitIRIRIRIR
Bremsscheiben und BremsbelägeIIIIIIII
Lenkgetriebe, Lenkgestänge und ManschettenIIIIIIII
Antriebswellen und ManschettenIIII
Reifen (Druck und Profilabnutzung)IIIIIIII
Kugelgelenke der VorderradaufhängungIIIIIIII
Schrauben und Muttern an Fahrwerk und IIIIIIII
Kältemittel der KlimaanlageIIIIIIII
KlimakompressorIIIIIIII
Luftfilter der KlimaanlageRRRR
Batterie für europaweites eCall-System
(ausstattungsabhängig)Alle 3 Jahre ersetzen
WARTUNGSINT
ERVALLE
WARTUNGSPO
SITION

7-11
7
Wartung

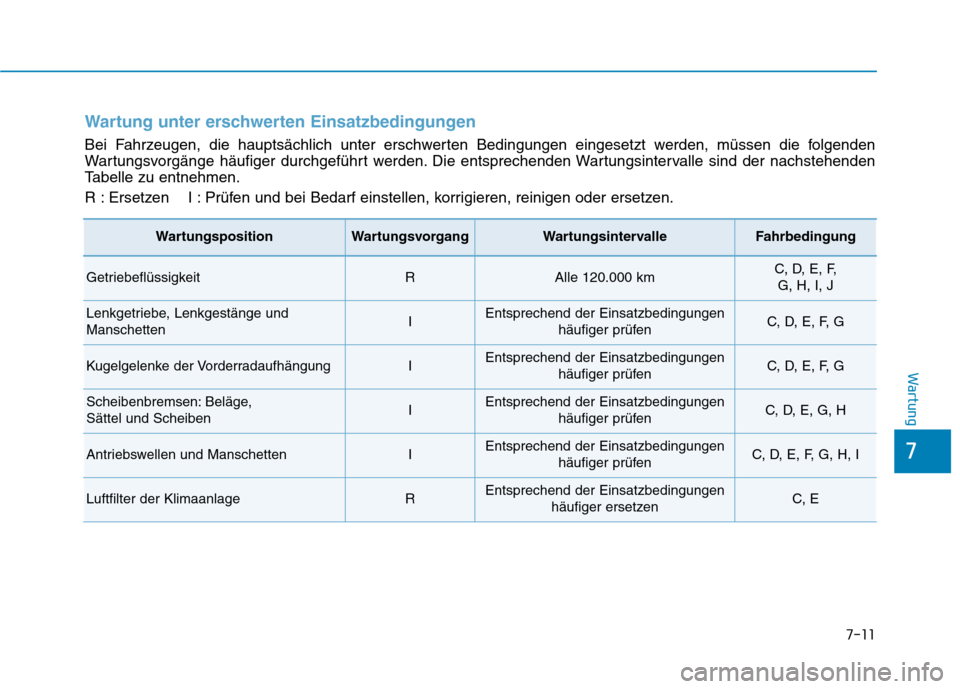

Wartung unter erschwerten Einsatzbedingungen
Bei Fahrzeugen, die hauptsächlich unter erschwerten Bedingungen eingesetzt werden, müssen die folgenden
Wartungsvorgänge häufiger durchgeführt werden. Die entsprechenden Wartungsintervalle sind der nachstehenden
Tabelle zu entnehmen.
R : Ersetzen I : Prüfen und bei Bedarf einstellen, korrigieren, reinigen oder ersetzen.
WartungspositionWartungsvorgangWartungsintervalleFahrbedingung
GetriebeflüssigkeitRAlle 120.000 kmC, D, E, F,
G, H, I, J
Lenkgetriebe, Lenkgestänge und
ManschettenIEntsprechend der Einsatzbedingungen
häufiger prüfenC, D, E, F, G
Kugelgelenke der VorderradaufhängungIEntsprechend der Einsatzbedingungen
häufiger prüfenC, D, E, F, G
Scheibenbremsen: Beläge,
Sättel und ScheibenIEntsprechend der Einsatzbedingungen
häufiger prüfenC, D, E, G, H
Antriebswellen und ManschettenIEntsprechend der Einsatzbedingungen
häufiger prüfenC, D, E, F, G, H, I
Luftfilter der KlimaanlageREntsprechend der Einsatzbedingungen
häufiger ersetzenC, E

7-12
Wartung

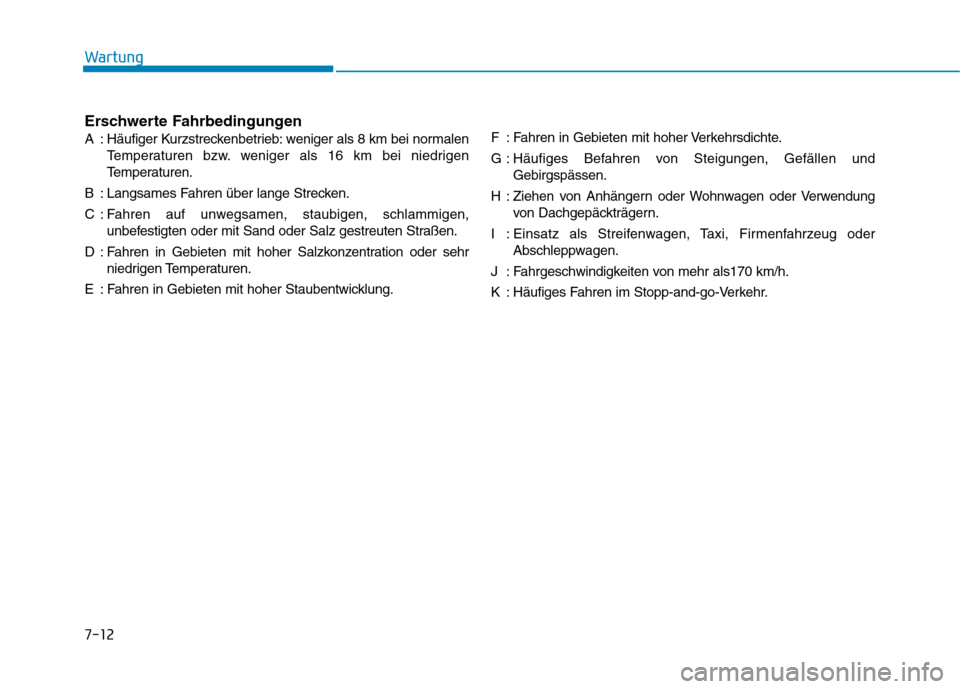

Erschwerte Fahrbedingungen
A : Häufiger Kurzstreckenbetrieb: weniger als 8 km bei normalen
Temperaturen bzw. weniger als 16 km bei niedrigen
Temperaturen.
B : Langsames Fahren über lange Strecken.
C : Fahren auf unwegsamen, staubigen, schlammigen,
unbefestigten oder mit Sand oder Salz gestreuten Straßen.
D : Fahren in Gebieten mit hoher Salzkonzentration oder sehr
niedrigen Temperaturen.
E : Fahren in Gebieten mit hoher Staubentwicklung.F : Fahren in Gebieten mit hoher Verkehrsdichte.
G : Häufiges Befahren von Steigungen, Gefällen und
Gebirgspässen.
H : Ziehen von Anhängern oder Wohnwagen oder Verwendung
von Dachgepäckträgern.
I : Einsatz als Streifenwagen, Taxi, Firmenfahrzeug oder
Abschleppwagen.
J : Fahrgeschwindigkeiten von mehr als170 km/h.
K : Häufiges Fahren im Stopp-and-go-Verkehr.

E ER
RL
LÄ
ÄU
UT
TE
ER
RU
UN
NG
G
D
DE
ER
R
Z
ZU
U
W
WA
AR
RT
TE
EN
ND
DE
EN
N
P
PO
OS
SI
IT
TI
IO
ON
NE
EN
N
Kühlsystem
Prüfen Sie die Bauteile des
Kühlsystems (Kühler, Kühlmittelaus-
gleichsbehälter, Schläuche und
Anschlüsse) auf Undichtigkeit und
Beschädigung und ersetzen Sie alle
schadhaften Bauteile.
Kühlmittel
Das Kühlmittel muss in den im
Wartungsplan vorgeschriebenen
Intervallen gewechselt werden.
Getriebeflüssigkeit
Die Getriebeflüssigkeit des Unter-
setzungsgetriebes muss in den im
Wartungsplan vorgeschriebenen
Intervallen überprüft werden.
Bremsschläuche und
Bremsleitungen
Prüfen Sie in einer Sichtprüfung auf
korrekte Einbaulage, Scheuerstellen,
Rissbildung, Überalterung und
Undichtigkeit, und ersetzen Sie
verschlissene oder beschädigte
Bauteile umgehend.
Bremsflüssigkeit
Prüfen Sie den Füllstand der
Bremsflüssigkeit im Ausgleichs-
behälter. Der Füllstand muss sich
zwischen den Markierungen "MIN"
und "MAX" an der Seite des
Behälters befinden. Verwenden Sie
ausschließlich Bremsflüssigkeit der
Spezifikation DOT 3 oder DOT 4.
Scheibenbremsen: Beläge,
Sättel und Scheiben
Prüfen Sie die Beläge, die Scheiben
übermäßigen Verschleiß. Prüfen Sie
die Sättel auf Undichtigkeit.
Weitere Informationen zum Über-
prüfen der Verschleißgrenze für die
Bremsbeläge finden Sie auf der
HYUNDAI-Website.
(http://ser
vice.hyundai-moter.com)
Befestigungsschrauben der
Radaufhängung
Prüfen Sie die Radaufhängung
auf lockere Verbindungen und
Beschädigungen. Zehen Sie lockere
Befestigungselemente mit dem vor-
geschriebenen Anzugsdrehmoment
nach.
7-13
7
Wartung

7-14
Wartung

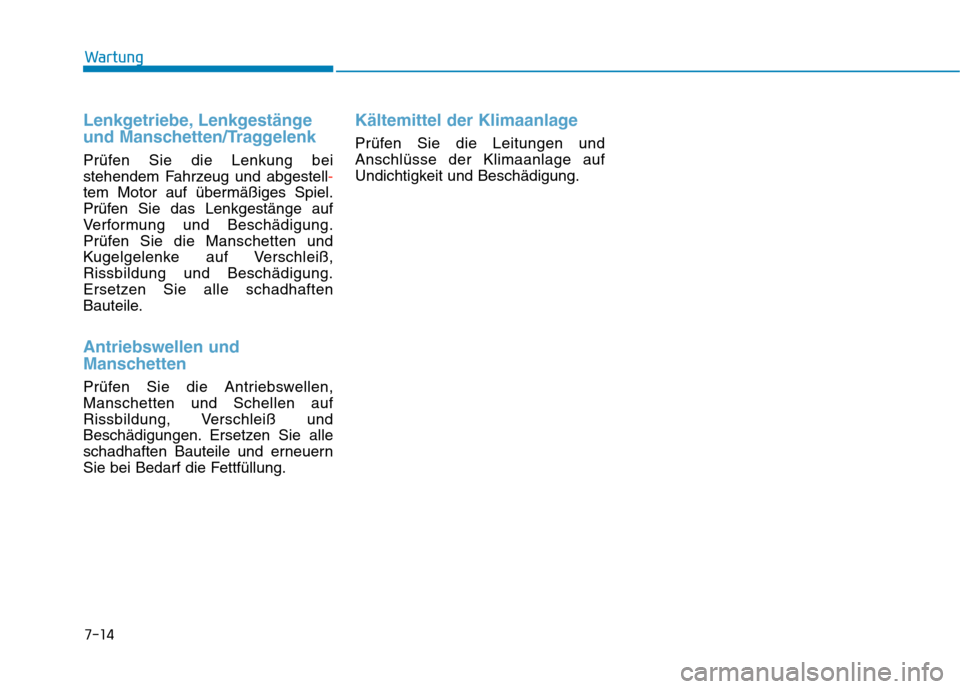

Lenkgetriebe, Lenkgestänge
und Manschetten/Traggelenk
Prüfen Sie die Lenkung bei
stehendem Fahrzeug und abgestell-
tem Motor auf übermäßiges Spiel.
Prüfen Sie das Lenkgestänge auf
Verformung und Beschädigung.
Prüfen Sie die Manschetten und
Kugelgelenke auf Verschleiß,
Rissbildung und Beschädigung.
Ersetzen Sie alle schadhaften
Bauteile.
Antriebswellen und
Manschetten
Prüfen Sie die Antriebswellen,
Manschetten und Schellen auf
Rissbildung, Verschleiß und
Beschädigungen. Ersetzen Sie alle
schadhaften Bauteile und erneuern
Sie bei Bedarf die Fettfüllung.
Kältemittel der Klimaanlage
Prüfen Sie die Leitungen und
Anschlüsse der Klimaanlage auf
Undichtigkeit und Beschädigung.

7-15
7
Wartung
K KÜ
ÜH
HL
LM
MI
IT
TT
TE
EL
L
Prüfen Sie den Zustand und die
Anschlüsse aller Kühlmittel- und
Heizungsschläuche und ersetzen
Sie aufgequollene oder anderweitig
verschlissene Schläuche.
Der Kühlmittelstand muss sich bei
kaltem Motor zwischen den
seitlichen Behältermarkierungen
MAX und MIN befinden.Lassen Sie Ihr Fahrzeug bei
niedrigem Kühlmittelstand in einer
HYUNDAI-Vertragswerkstatt
überprüfen. Verwenden Sie
ausschließlich für Elektrofahrzeuge
geeignetes Kühlmittel. Beim
Verwenden anderer Kühlmittel- oder
Frostschutzsorten kann das
Fahrzeug beschädigt werden.
Der Elektromotor für den Kühllüfter
wird über die Kühlmitteltemperatur,
den Kältemitteldruck und die
Fahrzeuggeschwindigkeit geregelt.
Wenn die Kühlmitteltemperatur sinkt,
geht der Elektromotor automatisch
aus. Dies ist ein normaler Zustand.
OOSEV078002
Da Elektrofahrzeuge mit
speziellem Kühlmittel befüllt
werden, kann das Nachfüllen
anderer Frostschutz- bzw.
Kühlmittelsorten Probleme am
Fahrzeug verursachen.
VORSICHT
Der Elektromotor
des Kühllüfters kann weiter
laufen oder gestartet werden,
wenn das Fahrzeug nicht läuft,
wodurch es
zu schweren Verletzungen
kommen kann.
Halten Sie Ihre Hände, Haare,
Kleidung und Werkzeuge fern
von den rotierenden
Lüfterflügeln des Kühllüfters.
VORSICHT
