Hyundai Matrix 2003 Manual do proprietário (in Portuguese)

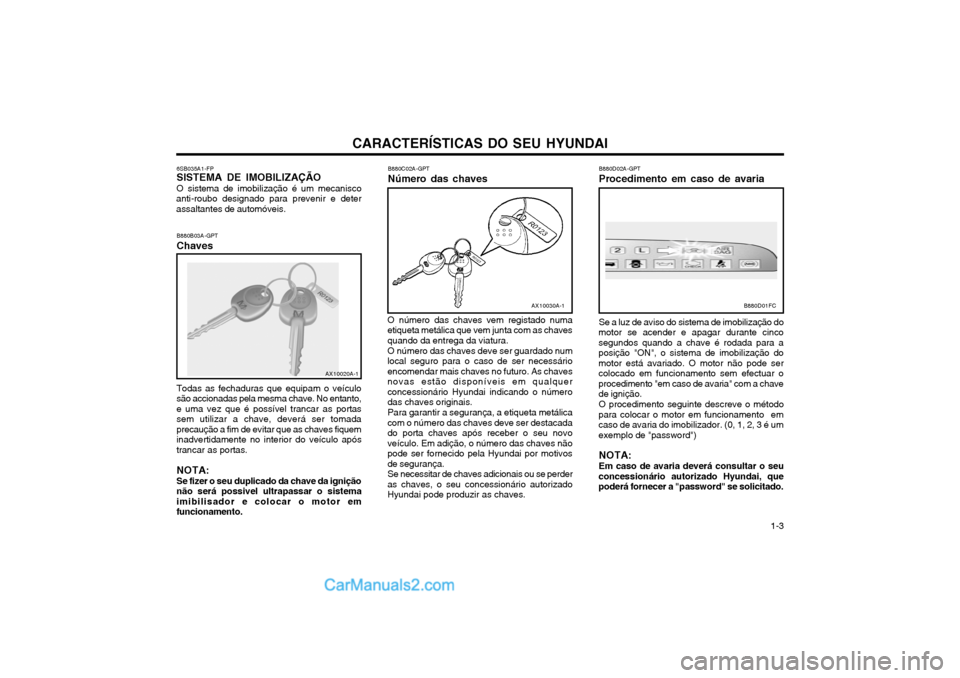

CARACTERÍSTICAS DO SEU HYUNDAI 1-3
6SB035A1-FP SISTEMA DE IMOBILIZAÇÃO O sistema de imobilização é um mecanisco
anti-roubo designado para prevenir e deter assaltantes de automóveis.
B880B03A-GPT Chaves Todas as fechaduras que equipam o veículo são accionadas pela mesma chave. No entanto,e uma vez que é possível trancar as portassem utilizar a chave, deverá ser tomadaprecaução a fim de evitar que as chaves fiqueminadvertidamente no interior do veículo apóstrancar as portas. NOTA: Se fizer o seu duplicado da chave da ignição não será possivel ultrapassar o sistemaimibilisador e colocar o motor emfuncionamento. O número das chaves vem registado numa
etiqueta metálica que vem junta com as chavesquando da entrega da viatura.
O número das chaves deve ser guardado num
local seguro para o caso de ser necessárioencomendar mais chaves no futuro. As chavesnovas estão disponíveis em qualquerconcessionário Hyundai indicando o númerodas chaves originais.
Para garantir a segurança, a etiqueta metálica
com o número das chaves deve ser destacadado porta chaves após receber o seu novoveículo. Em adição, o número das chaves nãopode ser fornecido pela Hyundai por motivosde segurança. Se necessitar de chaves adicionais ou se perder
as chaves, o seu concessionário autorizadoHyundai pode produzir as chaves. B880C02A-GPT Número das chaves
AX10030A-1B880D01FC
B880D02A-GPT Procedimento em caso de avaria Se a luz de aviso do sistema de imobilização do
motor se acender e apagar durante cinco segundos quando a chave é rodada para aposição "ON", o sistema de imobilização domotor está avariado. O motor não pode sercolocado em funcionamento sem efectuar oprocedimento "em caso de avaria" com a chavede ignição.
O procedimento seguinte descreve o método
para colocar o motor em funcionamento emcaso de avaria do imobilizador. (0, 1, 2, 3 é umexemplo de "password")
NOTA: Em caso de avaria deverá consultar o seu
concessionário autorizado Hyundai, que poderá fornecer a "password" se solicitado.
AX10020A-1

CARACTERÍSTICAS DO SEU HYUNDAI

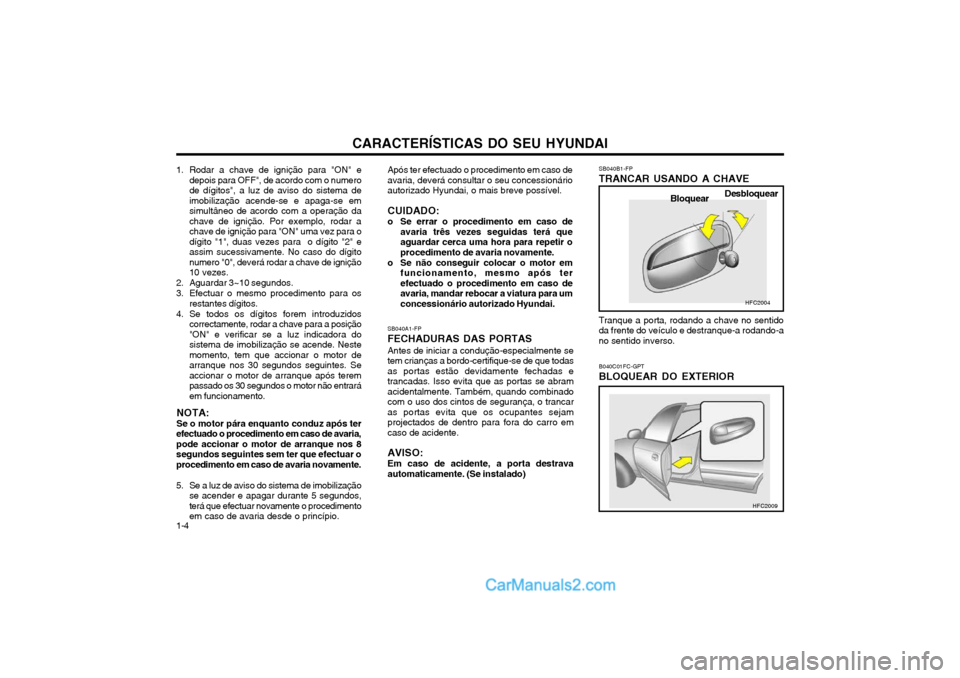

1-4 SB040B1-FP TRANCAR USANDO A CHAVE Tranque a porta, rodando a chave no sentido da frente do veículo e destranque-a rodando-ano sentido inverso. B040C01FC-GPT BLOQUEAR DO EXTERIOR
SB040A1-FPFECHADURAS DAS PORTASAntes de iniciar a condução-especialmente se tem crianças a bordo-certifique-se de que todasas portas estão devidamente fechadas etrancadas. Isso evita que as portas se abramacidentalmente. Também, quando combinadocom o uso dos cintos de segurança, o trancaras portas evita que os ocupantes sejamprojectados de dentro para fora do carro emcaso de acidente.
AVISO: Em caso de acidente, a porta destravaautomaticamente. (Se instalado)
Após ter efectuado o procedimento em caso deavaria, deverá consultar o seu concessionárioautorizado Hyundai, o mais breve possível. CUIDADO:
o Se errar o procedimento em caso de avaria três vezes seguidas terá que aguardar cerca uma hora para repetir oprocedimento de avaria novamente.
o Se não conseguir colocar o motor em funcionamento, mesmo após terefectuado o procedimento em caso deavaria, mandar rebocar a viatura para umconcessionário autorizado Hyundai.
Bloquear Desbloquear
1. Rodar a chave de ignição para "ON" e
depois para OFF", de acordo com o numero de dígitos", a luz de aviso do sistema deimobilização acende-se e apaga-se emsimultâneo de acordo com a operação dachave de ignição. Por exemplo, rodar achave de ignição para "ON" uma vez para odígito "1", duas vezes para o dígito "2" eassim sucessivamente. No caso do dígitonumero "0", deverá rodar a chave de ignição10 vezes.
2. Aguardar 3~10 segundos.
3. Efectuar o mesmo procedimento para os restantes dígitos.
4. Se todos os dígitos forem introduzidos correctamente, rodar a chave para a posição "ON" e verificar se a luz indicadora dosistema de imobilização se acende. Nestemomento, tem que accionar o motor dearranque nos 30 segundos seguintes. Seaccionar o motor de arranque após terempassado os 30 segundos o motor não entraráem funcionamento.
NOTA: Se o motor pára enquanto conduz após ter
efectuado o procedimento em caso de avaria, pode accionar o motor de arranque nos 8segundos seguintes sem ter que efectuar oprocedimento em caso de avaria novamente.
5. Se a luz de aviso do sistema de imobilização se acender e apagar durante 5 segundos, terá que efectuar novamente o procedimentoem caso de avaria desde o princípio. HFC2004
HFC2009

CARACTERÍSTICAS DO SEU HYUNDAI 1-5

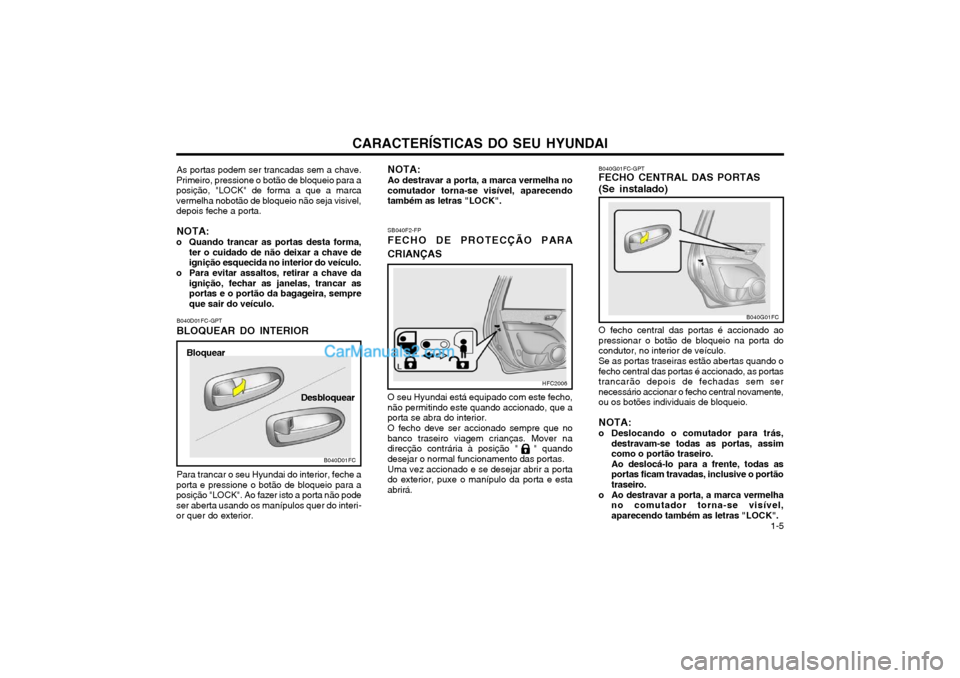

SB040F2-FP FECHO DE PROTECÇÃO PARA CRIANÇAS O seu Hyundai está equipado com este fecho,
não permitindo este quando accionado, que a porta se abra do interior.
O fecho deve ser accionado sempre que no
banco traseiro viagem crianças. Mover nadirecção contrária à posição " " quandodesejar o normal funcionamento das portas.
Uma vez accionado e se desejar abrir a porta
do exterior, puxe o manípulo da porta e estaabrirá. B040G01FC-GPT FECHO CENTRAL DAS PORTAS (Se instalado) O fecho central das portas é accionado ao pressionar o botão de bloqueio na porta docondutor, no interior de veículo. Se as portas traseiras estão abertas quando o fecho central das portas é accionado, as portastrancarão depois de fechadas sem sernecessário accionar o fecho central novamente,ou os botões individuais de bloqueio. NOTA:
o Deslocando o comutador para trás,
destravam-se todas as portas, assim como o portão traseiro.Ao deslocá-lo para a frente, todas asportas ficam travadas, inclusive o portãotraseiro.
o Ao destravar a porta, a marca vermelha no comutador torna-se visível,aparecendo também as letras "LOCK".
NOTA: Ao destravar a porta, a marca vermelha no
comutador torna-se visível, aparecendo também as letras "LOCK".
As portas podem ser trancadas sem a chave.
Primeiro, pressione o botão de bloqueio para a posição, "LOCK" de forma a que a marcavermelha nobotão de bloqueio não seja visivel,depois feche a porta.
NOTA:
o Quando trancar as portas desta forma, ter o cuidado de não deixar a chave deignição esquecida no interior do veículo.
o Para evitar assaltos, retirar a chave da ignição, fechar as janelas, trancar asportas e o portão da bagageira, sempreque sair do veículo.
B040D01FC-GPT BLOQUEAR DO INTERIOR Para trancar o seu Hyundai do interior, feche a
porta e pressione o botão de bloqueio para a posição "LOCK". Ao fazer isto a porta não podeser aberta usando os manípulos quer do interi-or quer do exterior.
Desbloquear
Bloquear
B040D01FC HFC2006
B040G01FC

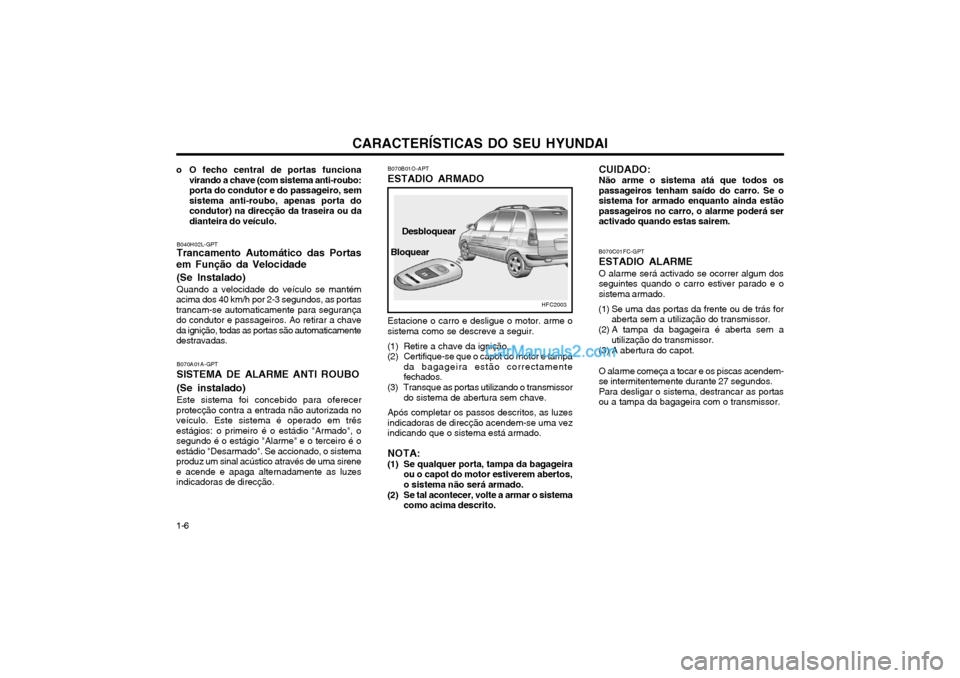

CARACTERÍSTICAS DO SEU HYUNDAI
1-6 B070B01O-APT
ESTADIO ARMADO
HFC2003
Bloquear Desbloquear
Estacione o carro e desligue o motor. arme o sistema como se descreve a seguir.
(1) Retire a chave da ignição.
(2) Certifique-se que o capot do motor e tampa da bagageira estão correctamentefechados.
(3) Transque as portas utilizando o transmissor do sistema de abertura sem chave.
Após completar os passos descritos, as luzesindicadoras de direcção acendem-se uma vezindicando que o sistema está armado.
NOTA:
(1) Se qualquer porta, tampa da bagageira ou o capot do motor estiverem abertos,o sistema não será armado.
(2) Se tal acontecer, volte a armar o sistema como acima descrito. CUIDADO: Não arme o sistema atá que todos os passageiros tenham saído do carro. Se osistema for armado enquanto ainda estãopassageiros no carro, o alarme poderá seractivado quando estas sairem.
B070C01FC-GPT ESTADIO ALARME O alarme será activado se ocorrer algum dos seguintes quando o carro estiver parado e osistema armado.
(1) Se uma das portas da frente ou de trás for aberta sem a utilização do transmissor.
(2) A tampa da bagageira é aberta sem a utilização do transmissor.
(3) A abertura do capot.
O alarme começa a tocar e os piscas acendem-se intermitentemente durante 27 segundos.Para desligar o sistema, destrancar as portasou a tampa da bagageira com o transmissor.
o O fecho central de portas funciona
virando a chave (com sistema anti-roubo:porta do condutor e do passageiro, semsistema anti-roubo, apenas porta docondutor) na direcção da traseira ou dadianteira do veículo.
B040H02L-GPT Trancamento Automático das Portas
em Função da Velocidade
(Se Instalado) Quando a velocidade do veículo se mantém
acima dos 40 km/h por 2-3 segundos, as portas trancam-se automaticamente para segurançado condutor e passageiros. Ao retirar a chaveda ignição, todas as portas são automaticamentedestravadas.
B070A01A-GPT SISTEMA DE ALARME ANTI ROUBO (Se instalado) Este sistema foi concebido para oferecer
protecção contra a entrada não autorizada no veículo. Este sistema é operado em trêsestágios: o primeiro é o estádio "Armado", osegundo é o estágio "Alarme" e o terceiro é oestádio "Desarmado". Se accionado, o sistemaproduz um sinal acústico através de uma sirenee acende e apaga alternadamente as luzesindicadoras de direcção.

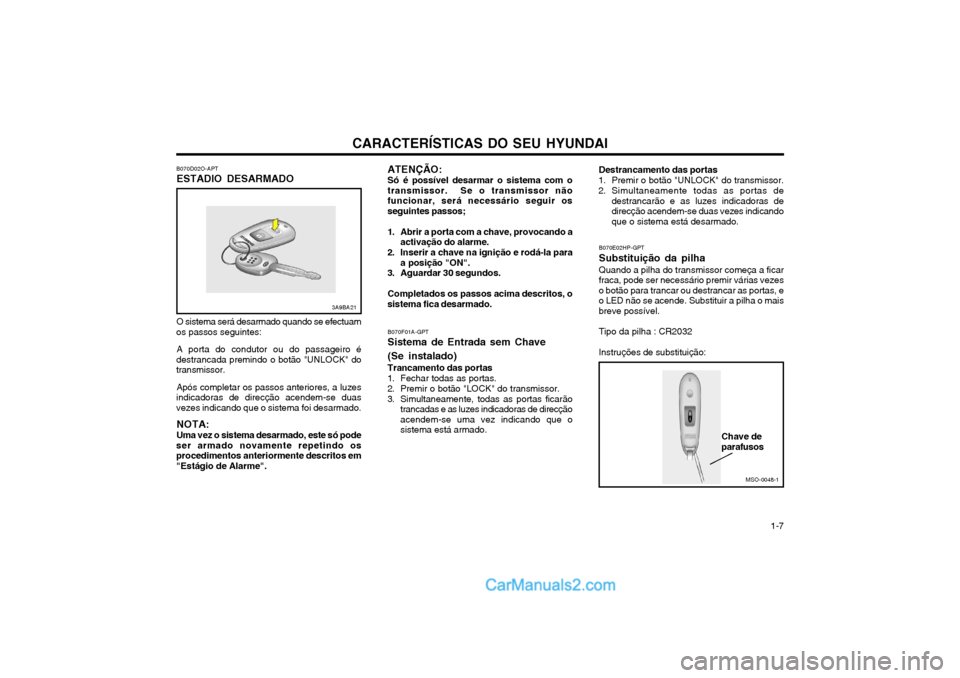

CARACTERÍSTICAS DO SEU HYUNDAI 1-7
3A9BA21
MSO-0048-1
Chave de parafusos
ATENÇÃO:Só é possível desarmar o sistema com o
transmissor. Se o transmissor não funcionar, será necessário seguir osseguintes passos;
1. Abrir a porta com a chave, provocando a activação do alarme.
2. Inserir a chave na ignição e rodá-la para a posição "ON".
3. Aguardar 30 segundos.
Completados os passos acima descritos, o
sistema fica desarmado.
B070D02O-APT
ESTADIO DESARMADO O sistema será desarmado quando se efectuam
os passos seguintes:
A porta do condutor ou do passageiro é
destrancada premindo o botão "UNLOCK" do transmissor.
Após completar os passos anteriores, a luzes
indicadoras de direcção acendem-se duasvezes indicando que o sistema foi desarmado.
NOTA: Uma vez o sistema desarmado, este só pode
ser armado novamente repetindo os procedimentos anteriormente descritos em"Estágio de Alarme". B070F01A-GPT Sistema de Entrada sem Chave (Se instalado) Trancamento das portas
1. Fechar todas as portas.
2. Premir o botão "LOCK" do transmissor.
3. Simultaneamente, todas as portas ficarão trancadas e as luzes indicadoras de direcção acendem-se uma vez indicando que osistema está armado. B070E02HP-GPT Substituição da pilha Quando a pilha do transmissor começa a ficar fraca, pode ser necessário premir várias vezeso botão para trancar ou destrancar as portas, eo LED não se acende. Substituir a pilha o maisbreve possível. Tipo da pilha : CR2032 Instruções de substituição:
Destrancamento das portas
1. Premir o botão "UNLOCK" do transmissor.
2. Simultaneamente todas as portas de destrancarão e as luzes indicadoras de direcção acendem-se duas vezes indicandoque o sistema está desarmado.

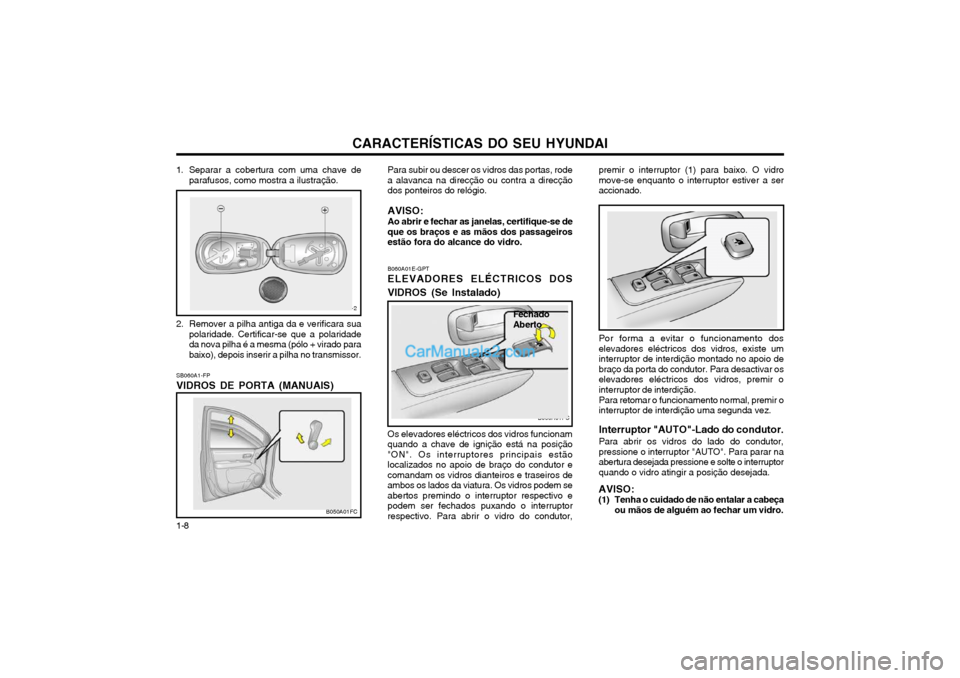

CARACTERÍSTICAS DO SEU HYUNDAI
1-8 B060A01E-GPT ELEVADORES ELÉCTRICOS DOS
VIDROS (Se Instalado)
Os elevadores eléctricos dos vidros funcionam quando a chave de ignição está na posição"ON". Os interruptores principais estãolocalizados no apoio de braço do condutor ecomandam os vidros dianteiros e traseiros deambos os lados da viatura. Os vidros podem seabertos premindo o interruptor respectivo epodem ser fechados puxando o interruptorrespectivo. Para abrir o vidro do condutor,
Para subir ou descer os vidros das portas, rodea alavanca na direcção ou contra a direcçãodos ponteiros do relógio. AVISO: Ao abrir e fechar as janelas, certifique-se de que os braços e as mãos dos passageirosestão fora do alcance do vidro.
B060A01FC
(1)
HFC2013Fechado Aberto
B050A01FC
SB060A1-FP VIDROS DE PORTA (MANUAIS)
Por forma a evitar o funcionamento dos elevadores eléctricos dos vidros, existe uminterruptor de interdição montado no apoio debraço da porta do condutor. Para desactivar oselevadores eléctricos dos vidros, premir ointerruptor de interdição. Para retomar o funcionamento normal, premir o interruptor de interdição uma segunda vez. Interruptor "AUTO"-Lado do condutor. Para abrir os vidros do lado do condutor, pressione o interruptor "AUTO". Para parar naabertura desejada pressione e solte o interruptorquando o vidro atingir a posição desejada.
AVISO:
(1) Tenha o cuidado de näo entalar a cabeça ou mãos de alguém ao fechar um vidro.
MSO-0048-2
Cobertura
Bateria
1. Separar a cobertura com uma chave de
parafusos, como mostra a ilustração.
2. Remover a pilha antiga da e verificara sua polaridade. Certificar-se que a polaridade da nova pilha é a mesma (pólo + virado parabaixo), depois inserir a pilha no transmissor. premir o interruptor (1) para baixo. O vidromove-se enquanto o interruptor estiver a seraccionado.

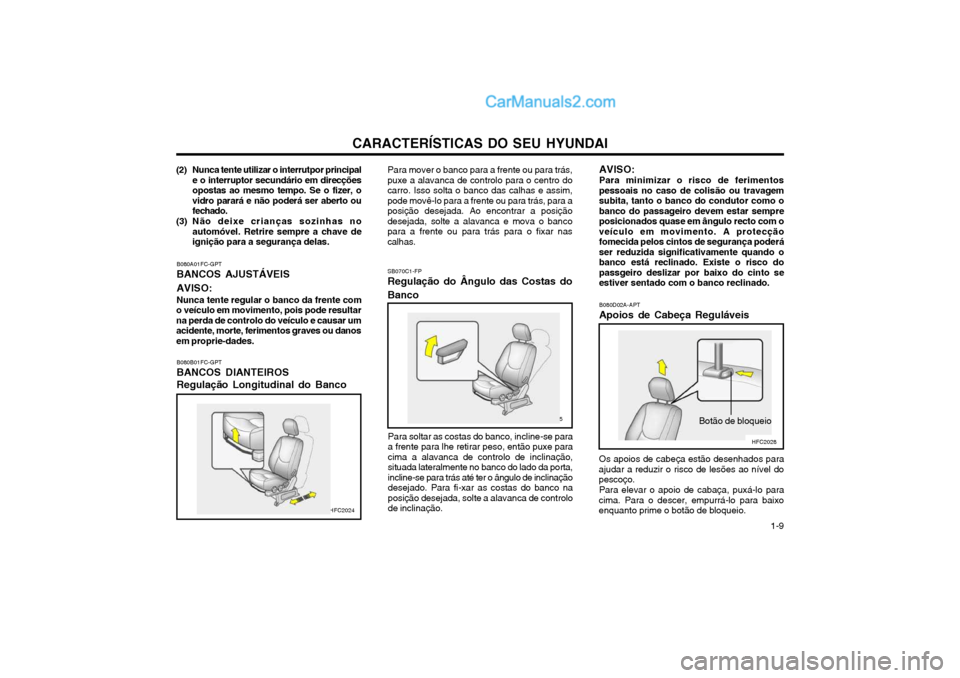

CARACTERÍSTICAS DO SEU HYUNDAI 1-9
SB070C1-FP Regulação do Ângulo das Costas do
Banco
Para soltar as costas do banco, incline-se para a frente para lhe retirar peso, então puxe paracima a alavanca de controlo de inclinação,situada lateralmente no banco do lado da porta,incline-se para trás até ter o ângulo de inclinaçãodesejado. Para fi-xar as costas do banco naposição desejada, solte a alavanca de controlode inclinação.
Para mover o banco para a frente ou para trás,
puxe a alavanca de controlo para o centro docarro. Isso solta o banco das calhas e assim,pode movê-lo para a frente ou para trás, para aposição desejada. Ao encontrar a posiçãodesejada, solte a alavanca e mova o bancopara a frente ou para trás para o fixar nascalhas.
B080B01FC-GPT BANCOS DIANTEIROS
Regulação Longitudinal do Banco
B080A01FC-GPT BANCOS AJUSTÁVEIS AVISO: Nunca tente regular o banco da frente com
o veículo em movimento, pois pode resultar na perda de controlo do veículo e causar umacidente, morte, ferimentos graves ou danosem proprie-dades.
HFC2024
HFC2025
B080D02A-APT Apoios de Cabeça Reguláveis Os apoios de cabeça estão desenhados para
ajudar a reduzir o risco de lesões ao nível do pescoço.
Para elevar o apoio de cabaça, puxá-lo para
cima. Para o descer, empurrá-lo para baixoenquanto prime o botão de bloqueio. AVISO: Para minimizar o risco de ferimentos pessoais no caso de colisão ou travagemsubita, tanto o banco do condutor como obanco do passageiro devem estar sempreposicionados quase em ângulo recto com oveículo em movimento. A protecçäofomecida pelos cintos de segurança poderáser reduzida significativamente quando obanco está reclinado. Existe o risco dopassgeiro deslizar por baixo do cinto seestiver sentado com o banco reclinado.
Botão de bloqueio
HFC2028
(2) Nunca tente utilizar o interrutpor principale o interruptor secundário em direcções opostas ao mesmo tempo. Se o fizer, ovidro parará e não poderá ser aberto oufechado.
(3) Não deixe crianças sozinhas no automóvel. Retrire sempre a chave deignição para a segurança delas.

CARACTERÍSTICAS DO SEU HYUNDAI

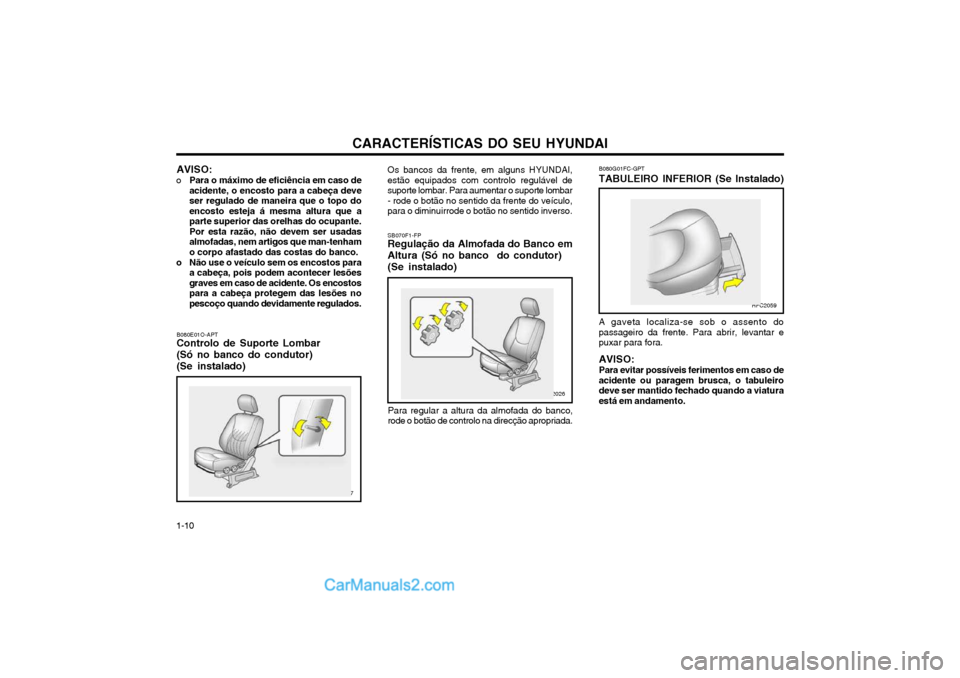

1-10 AVISO:
o Para o máximo de eficiência em caso de acidente, o encosto para a cabeça deveser regulado de maneira que o topo doencosto esteja á mesma altura que aparte superior das orelhas do ocupante.Por esta razão, não devem ser usadasalmofadas, nem artigos que man-tenhamo corpo afastado das costas do banco.
o Não use o veículo sem os encostos para a cabeça, pois podem acontecer lesõesgraves em caso de acidente. Os encostospara a cabeça protegem das lesões nopescoço quando devidamente regulados. SB070F1-FP Regulação da Almofada do Banco em Altura (Só no banco do condutor)(Se instalado)
Para regular a altura da almofada do banco,
rode o botão de controlo na direcção apropriada.
HFC2027
B080E01O-APT Controlo de Suporte Lombar (Só no banco do condutor) (Se instalado) Os bancos da frente, em alguns HYUNDAI,
estão equipados com controlo regulável de suporte lombar. Para aumentar o suporte lombar- rode o botão no sentido da frente do veículo,para o diminuirrode o botão no sentido inverso.
HFC2026
HFC2059
B080G01FC-GPT TABULEIRO INFERIOR (Se Instalado) A gaveta localiza-se sob o assento do passageiro da frente. Para abrir, levantar e puxar para fora. AVISO: Para evitar possíveis ferimentos em caso de acidente ou paragem brusca, o tabuleirodeve ser mantido fechado quando a viaturaestá em andamento.

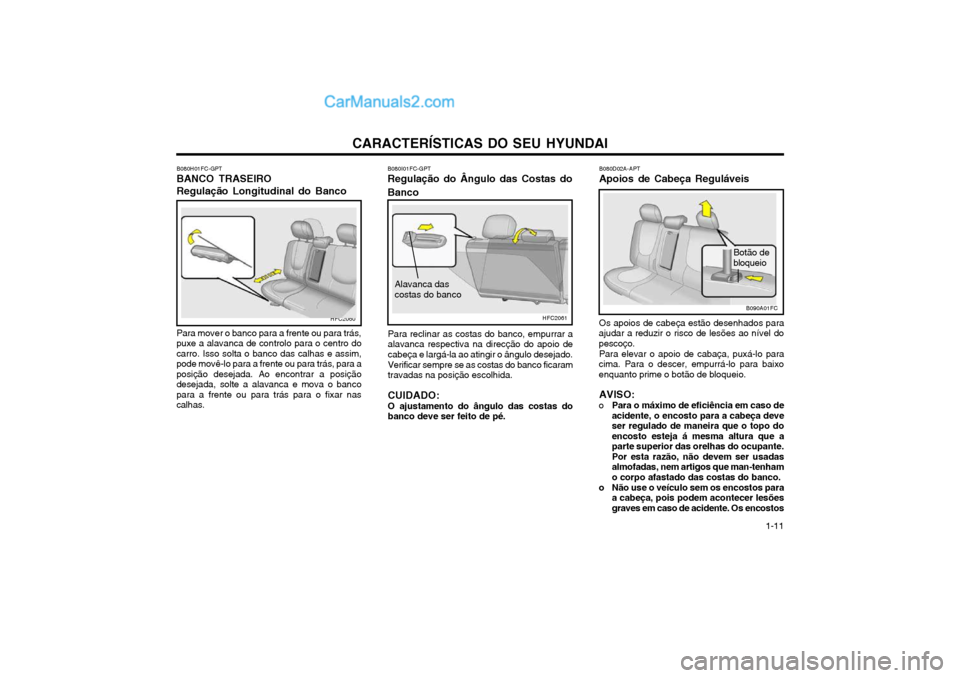

CARACTERÍSTICAS DO SEU HYUNDAI 1-11
HFC2060
B080I01FC-GPT Regulação do Ângulo das Costas do
Banco
Para reclinar as costas do banco, empurrar a alavanca respectiva na direcção do apoio decabeça e largá-la ao atingir o ângulo desejado. Verificar sempre se as costas do banco ficaram travadas na posição escolhida.
CUIDADO: O ajustamento do ângulo das costas dobanco deve ser feito de pé. B080D02A-APT Apoios de Cabeça Reguláveis Os apoios de cabeça estão desenhados para
ajudar a reduzir o risco de lesões ao nível do pescoço.
Para elevar o apoio de cabaça, puxá-lo para
cima. Para o descer, empurrá-lo para baixoenquanto prime o botão de bloqueio.
AVISO:
o Para o máximo de eficiência em caso deacidente, o encosto para a cabeça deveser regulado de maneira que o topo doencosto esteja á mesma altura que aparte superior das orelhas do ocupante.Por esta razão, não devem ser usadasalmofadas, nem artigos que man-tenhamo corpo afastado das costas do banco.
o Não use o veículo sem os encostos para a cabeça, pois podem acontecer lesõesgraves em caso de acidente. Os encostos
Para mover o banco para a frente ou para trás,puxe a alavanca de controlo para o centro docarro. Isso solta o banco das calhas e assim,pode movê-lo para a frente ou para trás, para aposição desejada. Ao encontrar a posiçãodesejada, solte a alavanca e mova o bancopara a frente ou para trás para o fixar nascalhas.
B080H01FC-GPT BANCO TRASEIRO
Regulação Longitudinal do Banco
HFC2061
Alavanca das costas do banco
B090A01FC
Botão de bloqueio

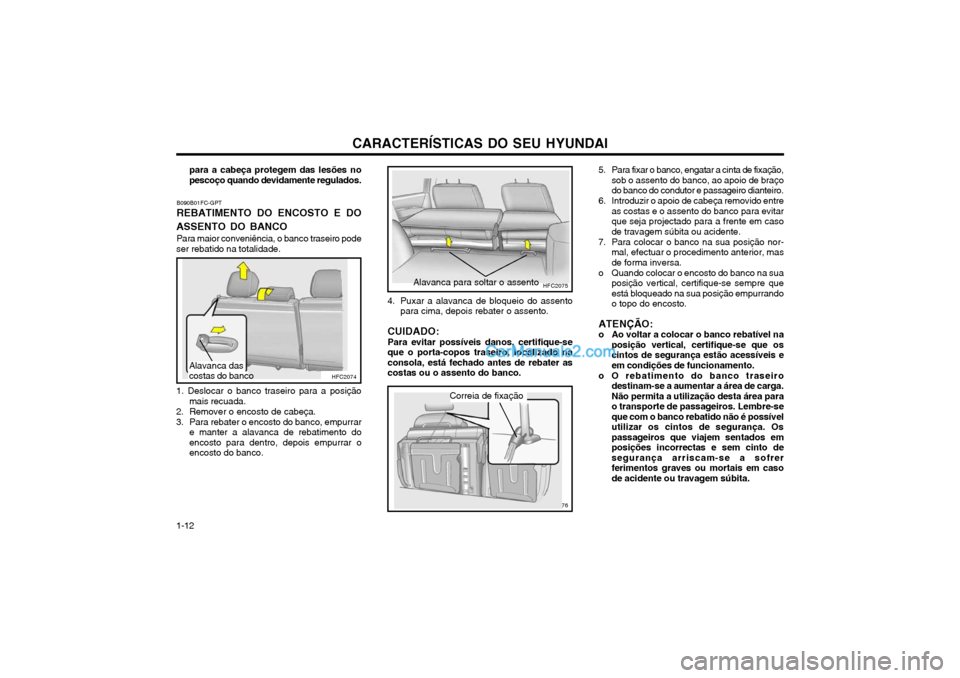

CARACTERÍSTICAS DO SEU HYUNDAI
1-12
Alavanca das costas do banco para a cabeça protegem das lesões nopescoço quando devidamente regulados.
B090B01FC-GPT REBATIMENTO DO ENCOSTO E DO
ASSENTO DO BANCO Para maior conveniência, o banco traseiro pode
ser rebatido na totalidade. 1. Deslocar o banco traseiro para a posição mais recuada.
2. Remover o encosto de cabeça.
3. Para rebater o encosto do banco, empurrar e manter a alavanca de rebatimento do encosto para dentro, depois empurrar oencosto do banco.HFC2074
HFC2075
HFC2076
Alavanca para soltar o assento
Correia de fixação
4. Puxar a alavanca de bloqueio do assento
para cima, depois rebater o assento.
CUIDADO: Para evitar possíveis danos, certifique-se que o porta-copos traseiro, localizado naconsola, está fechado antes de rebater ascostas ou o assento do banco. 5. Para fixar o banco, engatar a cinta de fixação,
sob o assento do banco, ao apoio de braçodo banco do condutor e passageiro dianteiro.
6. Introduzir o apoio de cabeça removido entre as costas e o assento do banco para evitarque seja projectado para a frente em casode travagem súbita ou acidente.
7. Para colocar o banco na sua posição nor- mal, efectuar o procedimento anterior, masde forma inversa.
o Quando colocar o encosto do banco na sua posição vertical, certifique-se sempre queestá bloqueado na sua posição empurrandoo topo do encosto.
ATENÇÃO:
o Ao voltar a colocar o banco rebatível na posição vertical, certifique-se que oscintos de segurança estão acessíveis eem condições de funcionamento.
o O rebatimento do banco traseiro destinam-se a aumentar a área de carga.Não permita a utilização desta área parao transporte de passageiros. Lembre-seque com o banco rebatido não é possívelutilizar os cintos de segurança. Ospassageiros que viajem sentados emposições incorrectas e sem cinto desegurança arriscam-se a sofrerferimentos graves ou mortais em casode acidente ou travagem súbita.
