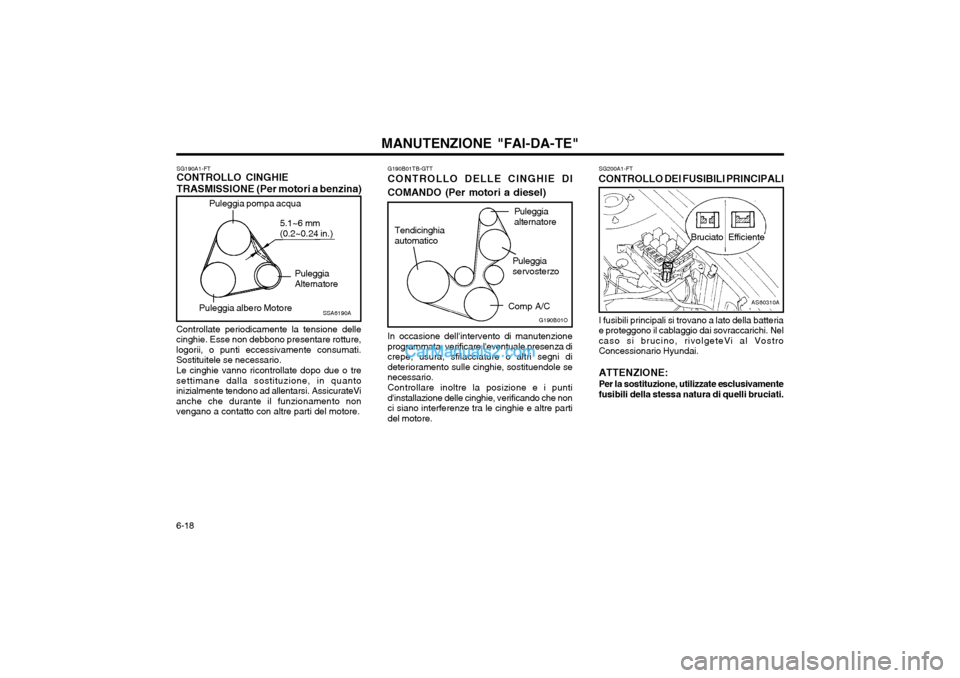

Page 131 of 153
MANUTENZIONE "FAI-DA-TE"
6-18 SG200A1-FT
CONTROLLO DEI FUSIBILI PRINCIPALI
AS60310A
Bruciato
Efficiente
I fusibili principali si trovano a lato della batteria e proteggono il cablaggio dai sovraccarichi. Nelcaso si brucino, rivolgeteVi al VostroConcessionario Hyundai. ATTENZIONE: Per la sostituzione, utilizzate esclusivamente fusibili della stessa natura di quelli bruciati.
G190B01TB-GTT
CONTROLLO DELLE CINGHIE DI COMANDO (Per motori a diesel)
In occasione dell'intervento di manutenzione programmata, verificare l'eventuale presenza dicrepe, usura, sfilacciature o altri segni dideterioramento sulle cinghie, sostituendole senecessario. Controllare inoltre la posizione e i punti d'installazione delle cinghie, verificando che nonci siano interferenze tra le cinghie e altre partidel motore.
G190B01O
Tendicinghia automatico Comp A/CPuleggiaservosterzoPuleggiaalternatore
SG190A1-FT CONTROLLO CINGHIE TRASMISSIONE (Per motori a benzina)
SSA6190A
Puleggia pompa acqua
5.1~6 mm (0.2~0.24 in.)
Puleggia albero Motore PuleggiaAlternatore
Controllate periodicamente la tensione delle cinghie. Esse non debbono presentare rotture,logorii, o punti eccessivamente consumati.Sostituitele se necessario. Le cinghie vanno ricontrollate dopo due o tre settimane dalla sostituzione, in quantoinizialmente tendono ad allentarsi. AssicurateVianche che durante il funzionamento nonvengano a contatto con altre parti del motore.

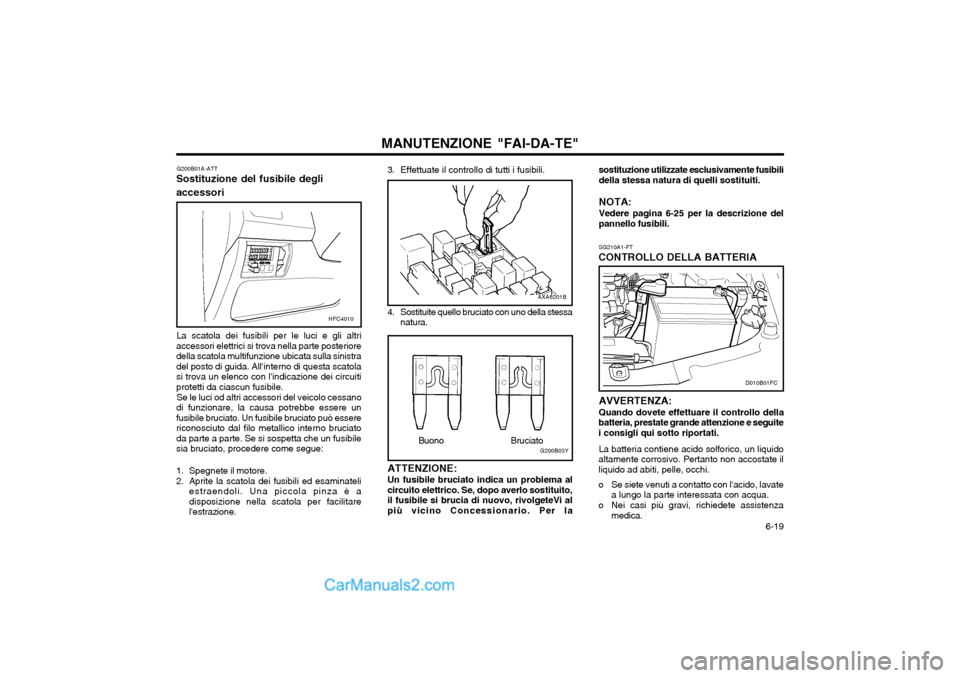

Page 132 of 153
6-19
MANUTENZIONE "FAI-DA-TE"
SG210A1-FT
CONTROLLO DELLA BATTERIA sostituzione utilizzate esclusivamente fusibili della stessa natura di quelli sostituiti. NOTA: Vedere pagina 6-25 per la descrizione del pannello fusibili. AVVERTENZA: Quando dovete effettuare il controllo della
batteria, prestate grande attenzione e seguite i consigli qui sotto riportati.
La batteria contiene acido solforico, un liquido
altamente corrosivo. Pertanto non accostate illiquido ad abiti, pelle, occhi.
o Se siete venuti a contatto con l'acido, lavate a lungo la parte interessata con acqua.
o Nei casi più gravi, richiedete assistenza medica.
D010B01FC
G200B01A-ATT
Sostituzione del fusibile degli accessori
La scatola dei fusibili per le luci e gli altri
accessori elettrici si trova nella parte posteriore della scatola multifunzione ubicata sulla sinistradel posto di guida. All'interno di questa scatolasi trova un elenco con l'indicazione dei circuitiprotetti da ciascun fusibile.
Se le luci od altri accessori del veicolo cessano
di funzionare, la causa potrebbe essere unfusibile bruciato. Un fusibile bruciato può esserericonosciuto dal filo metallico interno bruciatoda parte a parte. Se si sospetta che un fusibilesia bruciato, procedere come segue:
1. Spegnete il motore.
2. Aprite la scatola dei fusibili ed esaminateli estraendoli. Una piccola pinza è a disposizione nella scatola per facilitarel'estrazione. 3. Effettuate il controllo di tutti i fusibili.
AXA6201B
4. Sostituite quello bruciato con uno della stessa natura.
G200B03Y
Buono
Bruciato
ATTENZIONE: Un fusibile bruciato indica un problema al
circuito elettrico. Se, dopo averlo sostituito, il fusibile si brucia di nuovo, rivolgeteVi alpiù vicino Concessionario. Per la
HFC4010

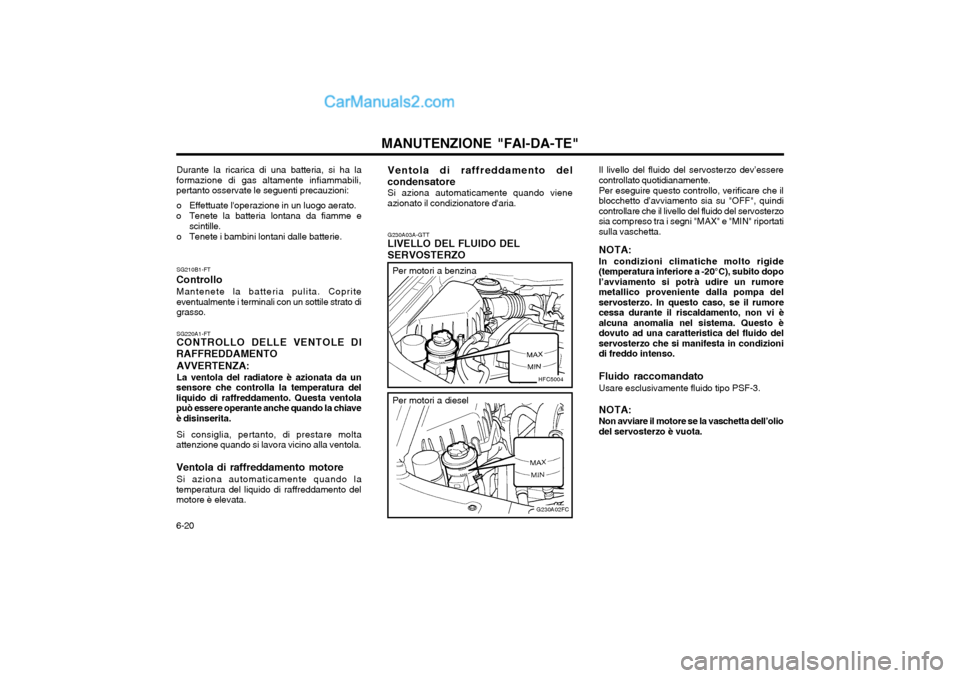

Page 133 of 153
MANUTENZIONE "FAI-DA-TE"
6-20 G230A03A-GTT LIVELLO DEL FLUIDO DEL SERVOSTERZO
Il livello del fluido del servosterzo dev’essere controllato quotidianamente. Per eseguire questo controllo, verificare che il blocchetto d’avviamento sia su "OFF", quindicontrollare che il livello del fluido del servosterzosia compreso tra i segni "MAX" e "MIN" riportatisulla vaschetta. NOTA: In condizioni climatiche molto rigide (temperatura inferiore a -20°C), subito dopol’avviamento si potrà udire un rumoremetallico proveniente dalla pompa delservosterzo. In questo caso, se il rumorecessa durante il riscaldamento, non vi èalcuna anomalia nel sistema. Questo èdovuto ad una caratteristica del fluido delservosterzo che si manifesta in condizionidi freddo intenso. Fluido raccomandato Usare esclusivamente fluido tipo PSF-3. NOTA: Non avviare il motore se la vaschetta dell’olio del servosterzo è vuota.
HFC5004
G230A02FC
Per motori a benzina
Per motori a diesel
SG220A1-FT CONTROLLO DELLE VENTOLE DI
RAFFREDDAMENTO
AVVERTENZA: La ventola del radiatore è azionata da un
sensore che controlla la temperatura del liquido di raffreddamento. Questa ventolapuò essere operante anche quando la chiaveè disinserita.
Si consiglia, pertanto, di prestare molta
attenzione quando si lavora vicino alla ventola. Ventola di raffreddamento motore
Si aziona automaticamente quando la
temperatura del liquido di raffreddamento del motore è elevata. SG210B1-FT
Controllo
Mantenete la batteria pulita. Copriteeventualmente i terminali con un sottile strato digrasso.
Durante la ricarica di una batteria, si ha la
formazione di gas altamente infiammabili,pertanto osservate le seguenti precauzioni:
o Effettuate l'operazione in un luogo aerato.
o Tenete la batteria lontana da fiamme e scintille.
o Tenete i bambini lontani dalle batterie. Ventola di raffreddamento del condensatore Si aziona automaticamente quando viene azionato il condizionatore d'aria.

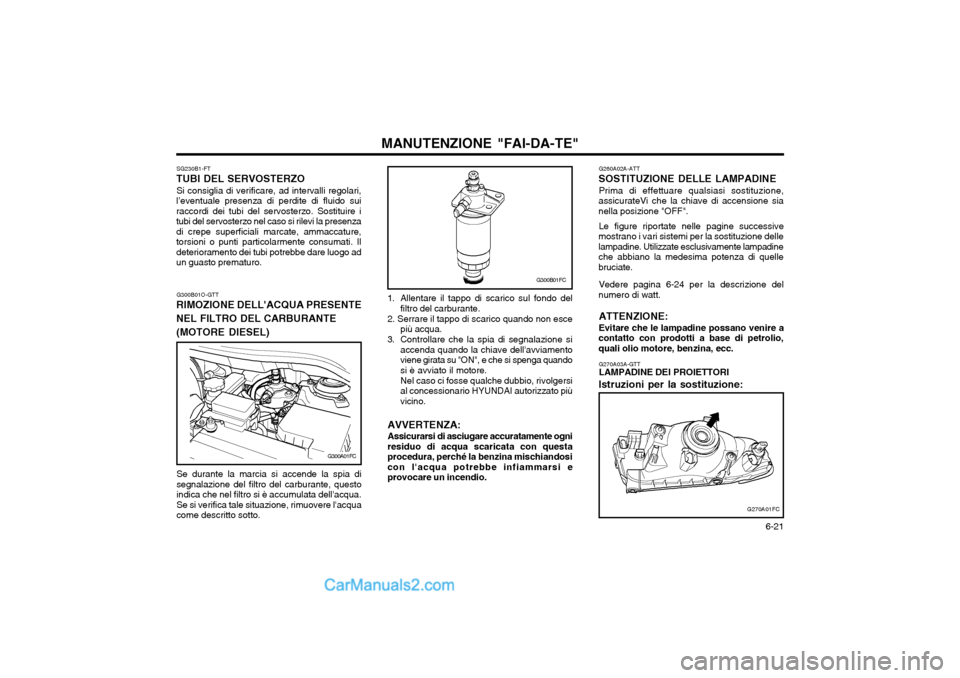

Page 134 of 153
6-21
MANUTENZIONE "FAI-DA-TE"
G260A02A-ATT
SOSTITUZIONE DELLE LAMPADINE
Prima di effettuare qualsiasi sostituzione,
assicurateVi che la chiave di accensione sia nella posizione "OFF".
Le figure riportate nelle pagine successive
mostrano i vari sistemi per la sostituzione dellelampadine. Utilizzate esclusivamente lampadineche abbiano la medesima potenza di quellebruciate.
Vedere pagina 6-24 per la descrizione del
numero di watt.
ATTENZIONE: Evitare che le lampadine possano venire a
contatto con prodotti a base di petrolio, quali olio motore, benzina, ecc.
G270A03A-GTT LAMPADINE DEI PROIETTORI
Istruzioni per la sostituzione:
G270A01FC
G300B01O-GTT
RIMOZIONE DELL'ACQUA PRESENTE NEL FILTRO DEL CARBURANTE(MOTORE DIESEL)
Se durante la marcia si accende la spia di segnalazione del filtro del carburante, questoindica che nel filtro si è accumulata dell'acqua.Se si verifica tale situazione, rimuovere l'acquacome descritto sotto. 1. Allentare il tappo di scarico sul fondo del
filtro del carburante.
2. Serrare il tappo di scarico quando non esce più acqua.
3. Controllare che la spia di segnalazione si accenda quando la chiave dell'avviamentoviene girata su "ON", e che si spenga quandosi è avviato il motore. Nel caso ci fosse qualche dubbio, rivolgersi al concessionario HYUNDAI autorizzato piùvicino.
AVVERTENZA: Assicurarsi di asciugare accuratamente ogni
residuo di acqua scaricata con questa procedura, perché la benzina mischiandosicon l'acqua potrebbe infiammarsi eprovocare un incendio.
G300A01FC
G300B01FC
SG230B1-FT
TUBI DEL SERVOSTERZO
Si consiglia di verificare, ad intervalli regolari,
l’eventuale presenza di perdite di fluido sui raccordi dei tubi del servosterzo. Sostituire itubi del servosterzo nel caso si rilevi la presenzadi crepe superficiali marcate, ammaccature,torsioni o punti particolarmente consumati. Ildeterioramento dei tubi potrebbe dare luogo adun guasto prematuro.

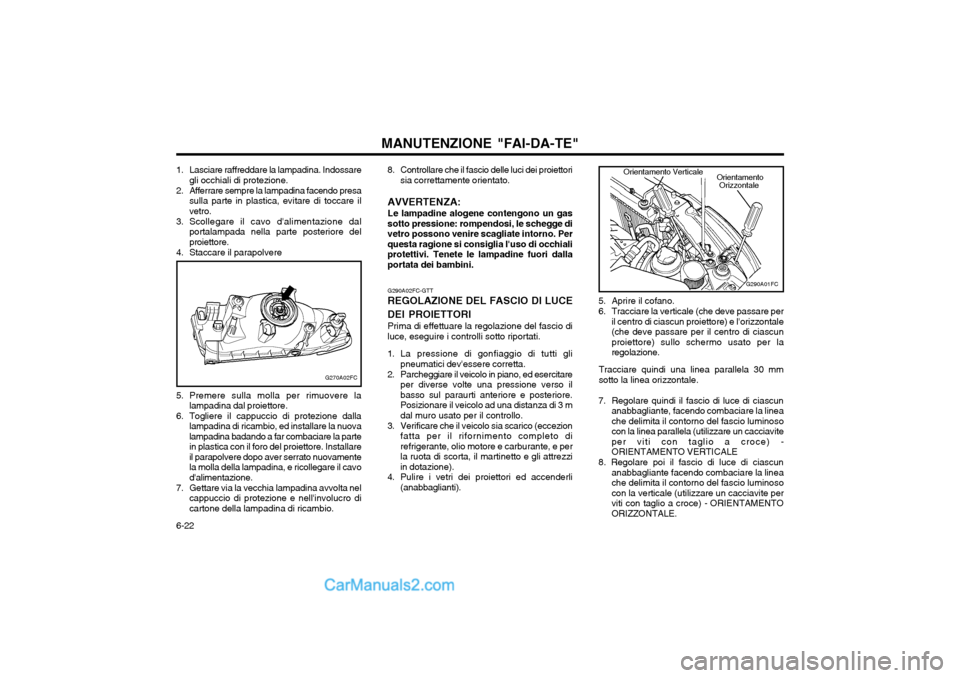

Page 135 of 153
MANUTENZIONE "FAI-DA-TE"
6-22 G290A02FC-GTT
REGOLAZIONE DEL FASCIO DI LUCE DEI PROIETTORI Prima di effettuare la regolazione del fascio di luce, eseguire i controlli sotto riportati.
1. La pressione di gonfiaggio di tutti gli pneumatici dev'essere corretta.
2. Parcheggiare il veicolo in piano, ed esercitare per diverse volte una pressione verso ilbasso sul paraurti anteriore e posteriore.Posizionare il veicolo ad una distanza di 3 mdal muro usato per il controllo.
3. Verificare che il veicolo sia scarico (eccezion fatta per il rifornimento completo direfrigerante, olio motore e carburante, e perla ruota di scorta, il martinetto e gli attrezziin dotazione).
4. Pulire i vetri dei proiettori ed accenderli (anabbaglianti).
8. Controllare che il fascio delle luci dei proiettori
sia correttamente orientato.
AVVERTENZA: Le lampadine alogene contengono un gas sotto pressione: rompendosi, le schegge divetro possono venire scagliate intorno. Perquesta ragione si consiglia l'uso di occhialiprotettivi. Tenete le lampadine fuori dallaportata dei bambini.
5. Aprire il cofano.
6. Tracciare la verticale (che deve passare peril centro di ciascun proiettore) e l'orizzontale (che deve passare per il centro di ciascun
proiettore) sullo schermo usato per laregolazione.
Tracciare quindi una linea parallela 30 mmsotto la linea orizzontale.
7. Regolare quindi il fascio di luce di ciascun anabbagliante, facendo combaciare la lineache delimita il contorno del fascio luminosocon la linea parallela (utilizzare un cacciaviteper viti con taglio a croce) -ORIENTAMENTO VERTICALE
8. Regolare poi il fascio di luce di ciascun anabbagliante facendo combaciare la lineache delimita il contorno del fascio luminosocon la verticale (utilizzare un cacciavite per
viti con taglio a croce) - ORIENTAMENTOORIZZONTALE.
G290A01FC
Orientamento Orizzontale
Orientamento Verticale
G270A02FC
5. Premere sulla molla per rimuovere la
lampadina dal proiettore.
6. Togliere il cappuccio di protezione dalla lampadina di ricambio, ed installare la nuova lampadina badando a far combaciare la partein plastica con il foro del proiettore. Installareil parapolvere dopo aver serrato nuovamentela molla della lampadina, e ricollegare il cavod'alimentazione.
7. Gettare via la vecchia lampadina avvolta nel cappuccio di protezione e nell'involucro dicartone della lampadina di ricambio.
1. Lasciare raffreddare la lampadina. Indossare
gli occhiali di protezione.
2. Afferrare sempre la lampadina facendo presa sulla parte in plastica, evitare di toccare ilvetro.
3. Scollegare il cavo d'alimentazione dal portalampada nella parte posteriore delproiettore.
4. Staccare il parapolvere

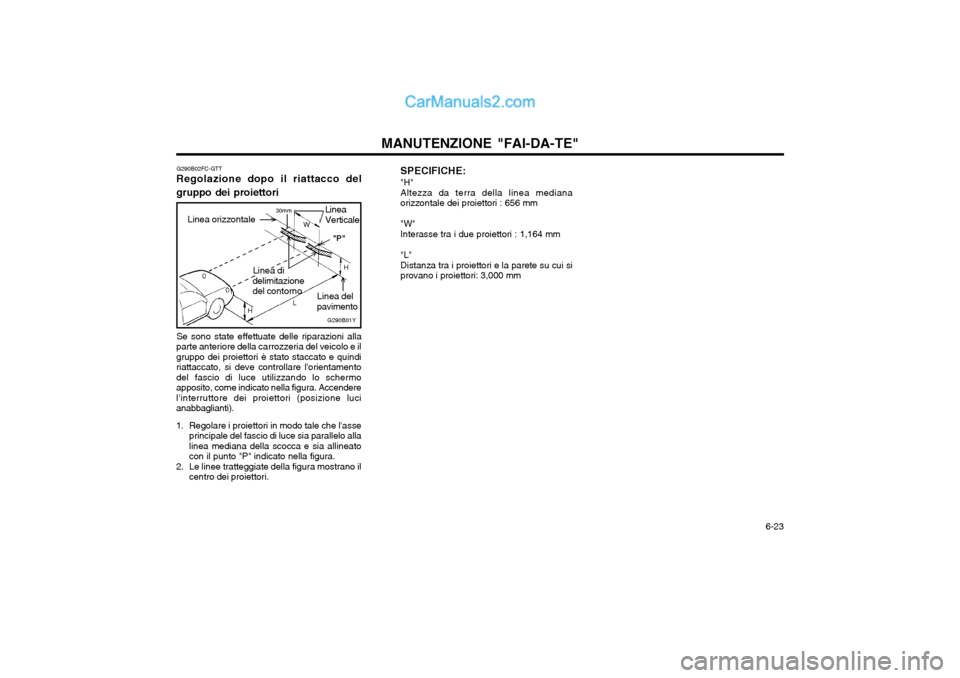

Page 136 of 153
6-23
MANUTENZIONE "FAI-DA-TE"
G290B02FC-GTT
Regolazione dopo il riattacco del gruppo dei proiettori
G290B01Y
L W
H
H "P"
30mm
Linea orizzontale
Linea del
pavimento
Linea di
delimitazione del contorno SPECIFICHE: "H" Altezza da terra della linea mediana orizzontale dei proiettori : 656 mm "W" Interasse tra i due proiettori : 1,164 mm "L" Distanza tra i proiettori e la parete su cui si provano i proiettori: 3,000 mm
Linea Verticale
Se sono state effettuate delle riparazioni alla
parte anteriore della carrozzeria del veicolo e il gruppo dei proiettori è stato staccato e quindiriattaccato, si deve controllare l'orientamentodel fascio di luce utilizzando lo schermoapposito, come indicato nella figura. Accenderel'interruttore dei proiettori (posizione lucianabbaglianti).
1. Regolare i proiettori in modo tale che l'asse principale del fascio di luce sia parallelo alla linea mediana della scocca e sia allineato
con il punto "P" indicato nella figura.
2. Le linee tratteggiate della figura mostrano il centro dei proiettori.

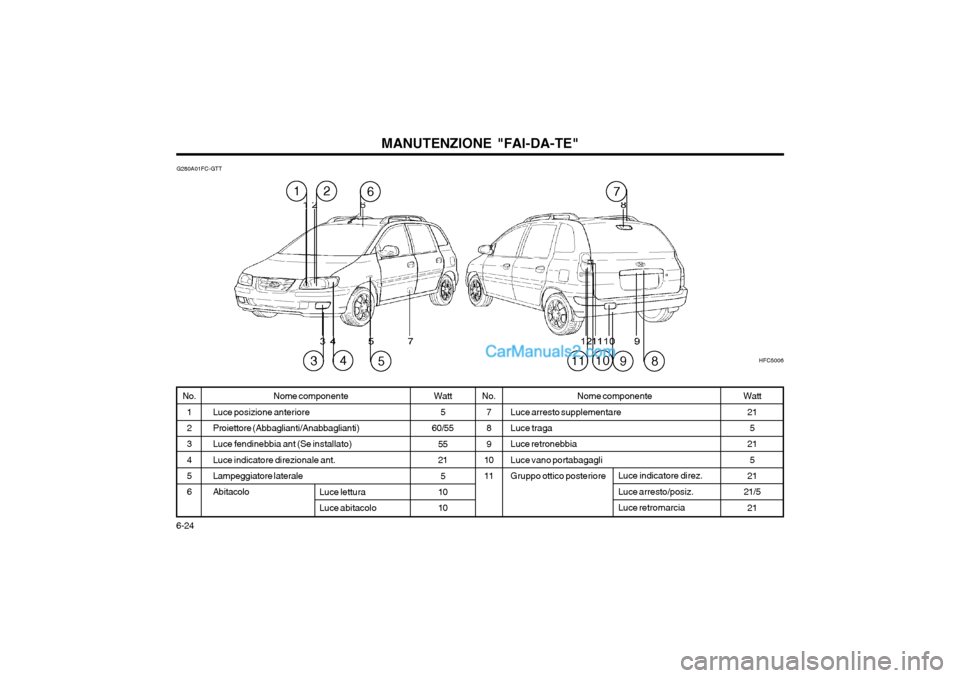

Page 137 of 153
MANUTENZIONE "FAI-DA-TE"
6-24 G280A01FC-GTT
HFC5006
6127
543810119
Nome componente
Luce posizione anteriore Proiettore (Abbaglianti/Anabbaglianti) Luce fendinebbia ant (Se installato)Luce indicatore direzionale ant. Lampeggiatore laterale Abitacolo Watt
5
60/55 5521
5
1010
No.
12 3 45 6 Watt
215
21
5
21
21/5
21
No. 7 89
1011 Nome componente
Luce arresto supplementareLuce traga Luce retronebbia Luce vano portabagagliGruppo ottico posteriore
Luce lettura Luce abitacolo
Luce indicatore direz. Luce arresto/posiz.Luce retromarcia

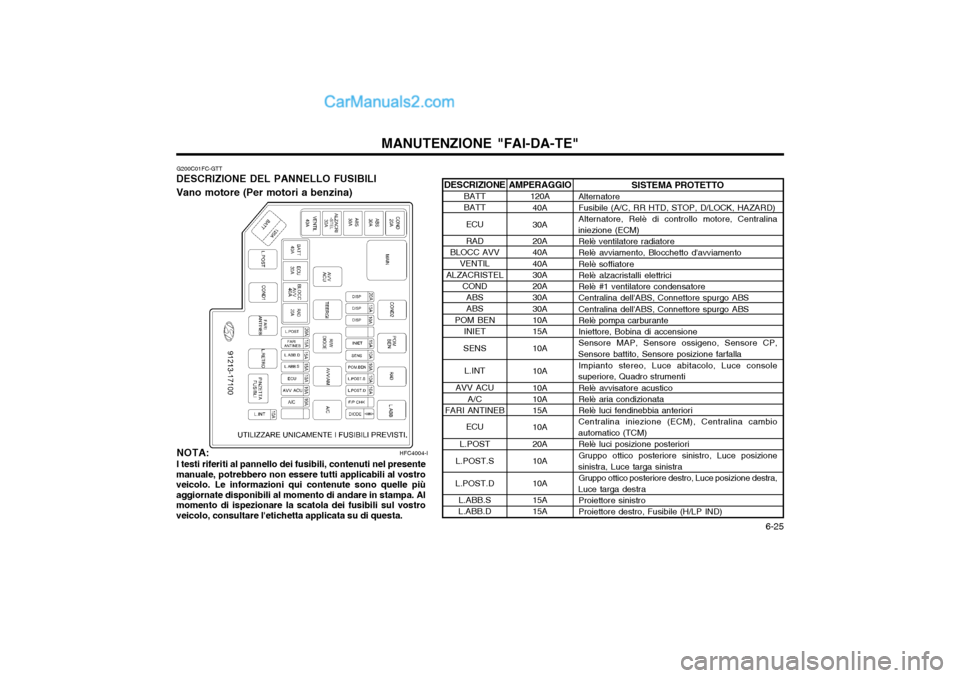

Page 138 of 153
6-25
MANUTENZIONE "FAI-DA-TE"
AMPERAGGIO120A
40A 30A 20A 40A 40A 30A 20A 30A 30A 10A 15A 10A 10A 10A 10A 15A 10A 20A10A 10A 15A 15A
G200C01FC-GTT
DESCRIZIONE DEL PANNELLO FUSIBILI Vano motore (Per motori a benzina)
HFC4004-IDESCRIZIONE
BATT BATT
ECU RAD
BLOCC AVV VENTIL
ALZACRISTEL COND
ABS ABS
POM BEN INIET
SENS
L.INT
AVV ACU A/C
FARI ANTINEB
ECU
L.POST
L.POST.S
L.POST.D L.ABB.S
L.ABB.D
NOTA: I testi riferiti al pannello dei fusibili, contenuti nel presente
manuale, potrebbero non essere tutti applicabili al vostro veicolo. Le informazioni qui contenute sono quelle piùaggiornate disponibili al momento di andare in stampa. Almomento di ispezionare la scatola dei fusibili sul vostroveicolo, consultare l'etichetta applicata su di questa. SISTEMA PROTETTO
Alternatore Fusibile (A/C, RR HTD, STOP, D/LOCK, HAZARD) Alternatore, Relè di controllo motore, Centralina
iniezione (ECM)
Relè ventilatore radiatore Relè avviamento, Blocchetto d'avviamento Relè soffiatore Relè alzacristalli elettrici Relè #1 ventilatore condensatore Centralina dell'ABS, Connettore spurgo ABS Centralina dell'ABS, Connettore spurgo ABS Relè pompa carburante Iniettore, Bobina di accensione Sensore MAP, Sensore ossigeno, Sensore CP,
Sensore battito, Sensore posizione farfalla
Impianto stereo, Luce abitacolo, Luce console
superiore, Quadro strumenti
Relè avvisatore acusticoRelè aria condizionata Relè luci fendinebbia anteriori Centralina iniezione (ECM), Centralina cambio
automatico (TCM)
Relè luci posizione posteriori Gruppo ottico posteriore sinistro, Luce posizione
sinistra, Luce targa sinistra Gruppo ottico posteriore destro, Luce posizione destra,
Luce targa destra Proiettore sinistroProiettore destro, Fusibile (H/LP IND)
Page 139 of 153
MANUTENZIONE "FAI-DA-TE"
6-26 G200E01FC-I
G200E01FC-GTT

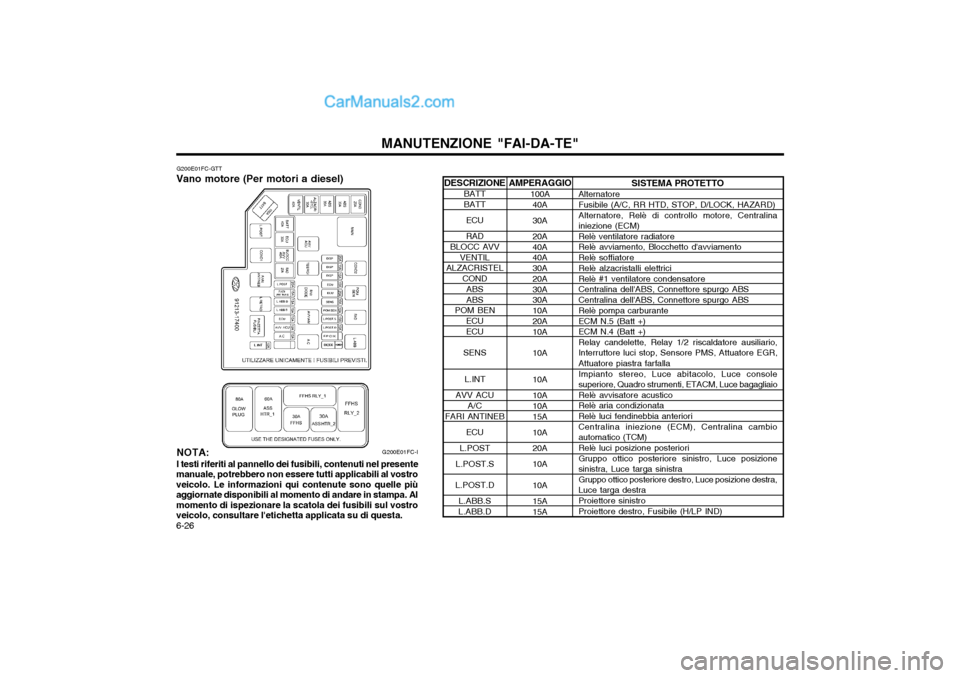

Vano motore (Per motori a diesel)
NOTA: I testi riferiti al pannello dei fusibili, contenuti nel presente
manuale, potrebbero non essere tutti applicabili al vostro veicolo. Le informazioni qui contenute sono quelle piùaggiornate disponibili al momento di andare in stampa. Almomento di ispezionare la scatola dei fusibili sul vostroveicolo, consultare l'etichetta applicata su di questa.
AMPERAGGIO
100A40A 30A20A 40A 40A 30A 20A 30A 30A 10A 20A 10A 10A 10A 10A 10A 15A 10A 20A 10A 10A 15A 15ADESCRIZIONE BATT BATT
ECU RAD
BLOCC AVV
VENTIL
ALZACRISTEL
CONDABS ABS
POM BEN
ECU ECU
SENS
L.INT
AVV ACU A/C
FARI ANTINEB
ECU
L.POST
L.POST.S
L.POST.D L.ABB.S
L.ABB.D SISTEMA PROTETTO
AlternatoreFusibile (A/C, RR HTD, STOP, D/LOCK, HAZARD) Alternatore, Relè di controllo motore, Centralina iniezione (ECM) Relè ventilatore radiatore Relè avviamento, Blocchetto d'avviamento Relè soffiatore Relè alzacristalli elettrici Relè #1 ventilatore condensatore Centralina dell'ABS, Connettore spurgo ABS Centralina dell'ABS, Connettore spurgo ABS Relè pompa carburante ECM N.5 (Batt +) ECM N.4 (Batt +) Relay candelette, Relay 1/2 riscaldatore ausiliario, Interruttore luci stop, Sensore PMS, Attuatore EGR, Attuatore piastra farfalla Impianto stereo, Luce abitacolo, Luce console superiore, Quadro strumenti, ETACM, Luce bagagliaio Relè avvisatore acustico Relè aria condizionata Relè luci fendinebbia anteriori Centralina iniezione (ECM), Centralina cambioautomatico (TCM)Relè luci posizione posteriori Gruppo ottico posteriore sinistro, Luce posizione sinistra, Luce targa sinistraGruppo ottico posteriore destro, Luce posizione destra,Luce targa destraProiettore sinistro Proiettore destro, Fusibile (H/LP IND)

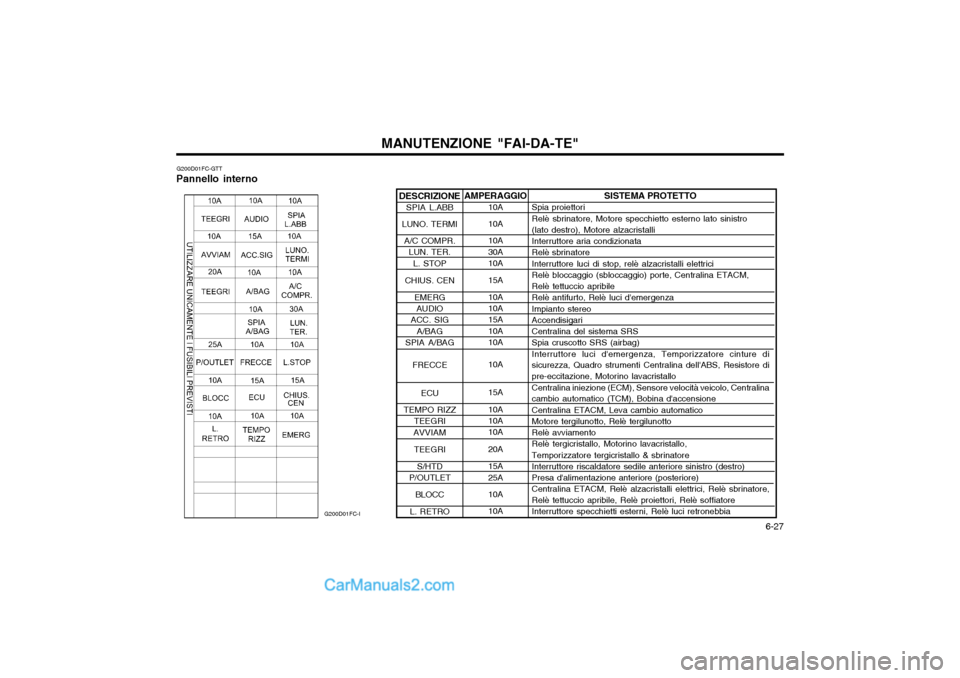

Page 140 of 153
6-27
MANUTENZIONE "FAI-DA-TE"
DESCRIZIONESPIA L.ABB
LUNO. TERMI
A/C COMPR. LUN. TER.
L. STOP
CHIUS. CEN EMERGAUDIO
ACC. SIG
A/BAG
SPIA A/BAG
FRECCE
ECU
TEMPO RIZZ TEEGRI
AVVIAM
TEEGRI S/HTD
P/OUTLET
BLOCC
L. RETRO
G200D01FC-GTT
Pannello interno
G200D01FC-I
SISTEMA PROTETTO
Spia proiettori Relè sbrinatore, Motore specchietto esterno lato sinistro (lato destro), Motore alzacristalli Interruttore aria condizionata Relè sbrinatore Interruttore luci di stop, relè alzacristalli elettrici Relè bloccaggio (sbloccaggio) porte, Centralina ETACM, Relè tettuccio apribile Relè antifurto, Relè luci d'emergenza Impianto stereo Accendisigari Centralina del sistema SRS Spia cruscotto SRS (airbag) Interruttore luci d'emergenza, Temporizzatore cinture di sicurezza, Quadro strumenti Centralina dell'ABS, Resistore di pre-eccitazione, Motorino lavacristallo Centralina iniezione (ECM), Sensore velocità veicolo, Centralina cambio automatico (TCM), Bobina d'accensione Centralina ETACM, Leva cambio automatico Motore tergilunotto, Relè tergilunotto Relè avviamento Relè tergicristallo, Motorino lavacristallo, Temporizzatore tergicristallo & sbrinatore Interruttore riscaldatore sedile anteriore sinistro (destro) Presa d'alimentazione anteriore (posteriore) Centralina ETACM, Relè alzacristalli elettrici, Relè sbrinatore,Relè tettuccio apribile, Relè proiettori, Relè soffiatoreInterruttore specchietti esterni, Relè luci retronebbia
AMPERAGGIO
10A 10A 10A 30A 10A 15A10A 10A 15A 10A 10A 10A 15A 10A 10A 10A 20A15A 25A 10A 10A
