Hyundai Matrix 2004 Manuel du propriétaire (in French)
Manufacturer: HYUNDAI, Model Year: 2004, Model line: Matrix, Model: Hyundai Matrix 2004Pages: 148, PDF Size: 2.59 MB
Page 11 of 148
CARACTÉRISTIQUES DE VOTRE HYUNDAI
1-4
B040C01FC-GUT Verrouillage depuis l'Extérieur Les portières peuvent être verrouillées sans clé. Pour verrouiller les portières depuis l'extérieur, enfoncez tout d'abord le bouton intérieur deverrouillage sur la position "LOCK", de façon àce que la marque rouge sur l'interrupteur nesoit pas visible, puis fermez la portière. La porte ne se verrouille pas si la clé est laissée dans l'interrupteur d'allumage lorsque les portes
avant se ferment. Ceci est normal. (Si installé)
REMARQUE:
o Lorsque vous verrouillez les portières de cette manière, prenez garde à ne pas verrouiller la portière avec la cléd'allumage à l'intérieur du véhicule.
SB040B1-FU Verrouillage, déverrouillage des
portières avant avec la clé
Verrouillage Déverrouillage
o La portière peut être verrouillée et déverrouillée avec la clé.
o Verrouillez la portière en tournant la clé vers l'avant du véhicule et déverrouillez-la en tournant la clé vers l'arrière.
o Avant d'ouvrir la portière, vérifiez
toujours qu'aucun véhicule n'arrive.
o En cas d'accident, la porte est
déverrouillée automatiquement (Si installé).
HFC2004HFC2009
B040A02Y-AUT VERROUILLAGE DES PORTIERES ATTENTION:
o Des portières non verrouillées peuvent être dangereuses. Avant de démarrer - particulièrement s'il y a des enfants dansla voiture - assurez-vous que toutes lesportières sont bien fermées etverrouillées et que les portières nepuissent être ouvertes de l'intérieur. Cecipermet d'assurer que les portières neseront pas ouvertes par accident. Deplus, lorsque les ceintures de sécuritésont aussi correctement utilisées, leverrouillage des portières contribue àéviter que les passagers soient éjectésde la voiture en cas d'accident.
Après avoir effectué la procédure de secours,
consultez votre concessionnaire autoriséHyundai dès que possible.
ATTENTION:
o Si vous ne réussissez pas à effectuer la procédure de secours après 3 rentatives,vous devez attendre environ une heurepour l'effectuer à nouveau.
o Si vous ne pouvez pas démarrer votre moteur malgré la procédure de secours,faîtes remorquer votre véhicule par unconcessionnaire autorisé Hyundai.
Page 12 of 148

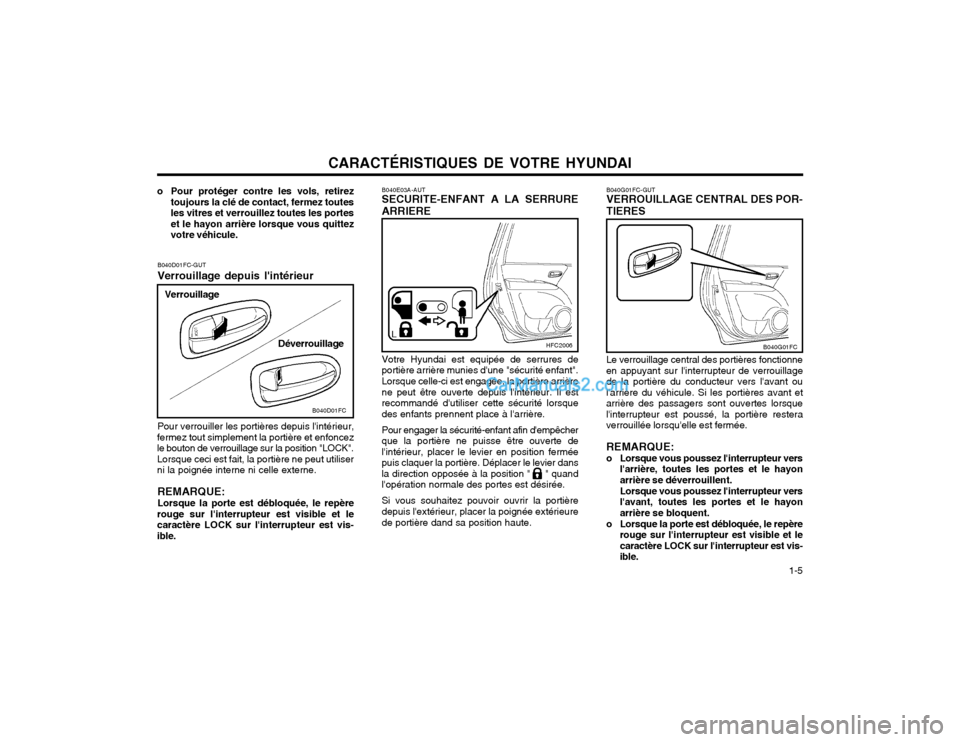

CARACTÉRISTIQUES DE VOTRE HYUNDAI 1-5
B040E03A-AUT SECURITE-ENFANT A LA SERRURE ARRIERE Votre Hyundai est equipée de serrures de portière arrière munies d'une "sécurité enfant".Lorsque celle-ci est engagée, la portière arrière ne peut être ouverte depuis l'intérieur. Il est recommandé d'utiliser cette sécurité lorsquedes enfants prennent place à l'arrière. Pour engager la sécurité-enfant afin d'empêcher que la portière ne puisse être ouverte del'intérieur, placer le levier en position fermée
puis claquer la portière. Déplacer le levier dansla direction opposée à la position " " quandl'opération normale des portes est désirée. Si vous souhaitez pouvoir ouvrir la portière depuis l'extérieur, placer la poignée extérieure de portière dand sa position haute.
B040D01FC-GUT Verrouillage depuis l'intérieur
Déverrouillage
Verrouillage
Pour verrouiller les portières depuis l'intérieur,
fermez tout simplement la portière et enfoncez le bouton de verrouillage sur la position "LOCK".Lorsque ceci est fait, la portière ne peut utiliserni la poignée interne ni celle externe.
REMARQUE: Lorsque la porte est débloquée, le repère
rouge sur l'interrupteur est visible et le caractère LOCK sur l'interrupteur est vis-ible.
o Pour protéger contre les vols, retirez toujours la clé de contact, fermez toutes les vitres et verrouillez toutes les porteset le hayon arrière lorsque vous quittezvotre véhicule.
B040D01FC
HFC2006
B040G01FC-GUT VERROUILLAGE CENTRAL DES POR- TIERESLe verrouillage central des portières fonctionne
en appuyant sur l'interrupteur de verrouillage de la portière du conducteur vers l'avant oul'arrière du véhicule. Si les portières avant etarrière des passagers sont ouvertes lorsquel'interrupteur est poussé, la portière resteraverrouillée lorsqu'elle est fermée.
REMARQUE:
o Lorsque vous poussez l'interrupteur vers l'arrière, toutes les portes et le hayonarrière se déverrouillent. Lorsque vous poussez l'interrupteur vers l'avant, toutes les portes et le hayonarrière se bloquent.
o Lorsque la porte est débloquée, le repère rouge sur l'interrupteur est visible et lecaractère LOCK sur l'interrupteur est vis-ible.
B040G01FC
Page 13 of 148
CARACTÉRISTIQUES DE VOTRE HYUNDAI
1-6
Verrouillage Déverrouillage
HFC2003
B070C01FC-GUT STADE ALARMEL'alarme est activée si l'un des points suivants survient lorsque le véhicule est parqué et lesystème activé.
1) Une porte avant ou arrière est ouverte sans
utiliser le transmetteur.
2) Le hayon arrière est ouvert sans utiliser le transmetteur.
3) Le capot du moteur est ouvert. L'avertisseur sonore retentit et le feu clignotant clignote en continu pendant 27 secondes. Pourdésactiver le système, déverrouillez la porte oule hayon arrière à l'aide du transmetteur.
ATTENTION: N'activez pas le système tant que les passagers n'ont pas quitté le véhicule. Si lesystème est activé lorsqu'un(des)passager(s) demeure(nt) dans le véhicule,l'alarme peut être activée lorsque le(s)passager(s) restant(s) quitte(nt) le véhicule.
B070B01O-GUT STADE ARMÉ Stationnez la voiture et arrêtez le moteur. Armez l'antivol comme suit:
(1) Retirez la clé du commutateur d'allumage.
(2) Assurez-vous que le capot du moteur et le hayon arrière sont verrouillés.
(3) Varrouillez toutes les portes au moyen de l'émetteur de la télécommande.
Après avoir achevé les étapes ci-dessus, le feu clignotant clignote une fois pour indiquer que lesystème est activé. REMARQUE:
(1) Si une porte, le hayon arrière ou le capot du moteur demeure ouvert, le système ne sera pas enclenché.
(2) Dans ce cas, réarmez-le comme il est décrit ci-dessus.
B070A01A-GUT SYSTEME ANTIVOL (Si installé)Ce système est conçu pour éviter qu'une
personne ne pénètre dans le véhicule. Ce système est mis en route à trois niveaux : lepremier est le niveau "Activé", le second est leniveau "Alarme" et le troisième est le niveau"Désactivé". S'il est déclenché, le systèmeémet une alarme audible et un clignotement dufeu clignotant.
o Le verrouillage central des portes est
actionné en tournant la clé (avec systèmed'alarme antivol : porte du conducteur et
porte du passager, sans système alarmeantivol: uniquement la porte du conduc-
teur) vers l'avant ou l'arrière du véhicule.
B040H02L-GUT Verrouillage automatique de porte en
fonction de la vitesse (Si installé) Lorsque la vitesse du véhicule est maintenue
au-dessus de 40KM/H pendant 2-3 secondes, il y a verrouillage automatique de toutes lesportes pour la sécurité du conducteur et dupassager. Lorsque la clé de contact est retirée,toutes les portes sont déverrouilléesautomatiquement.
Page 14 of 148

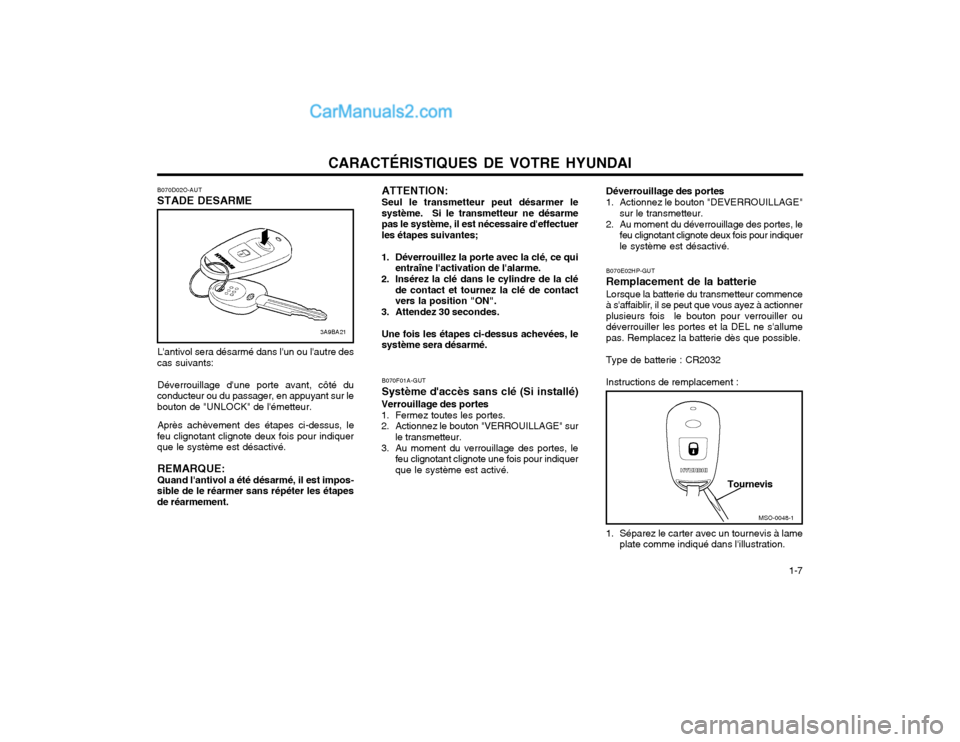

CARACTÉRISTIQUES DE VOTRE HYUNDAI 1-7
ATTENTION: Seul le transmetteur peut désarmer le système. Si le transmetteur ne désarmepas le système, il est nécessaire d'effectuerles étapes suivantes;
1. Déverrouillez la porte avec la clé, ce qui entraîne l'activation de l'alarme.
2. Insérez la clé dans le cylindre de la clé de contact et tournez la clé de contactvers la position "ON".
3. Attendez 30 secondes.
Une fois les étapes ci-dessus achevées, lesystème sera désarmé.
B070D02O-AUT STADE DESARME
L'antivol sera désarmé dans l'un ou l'autre des
cas suivants:
Déverrouillage d'une porte avant, côté du
conducteur ou du passager, en appuyant sur le bouton de "UNLOCK" de l'émetteur.
Après achèvement des étapes ci-dessus, le
feu clignotant clignote deux fois pour indiquerque le système est désactivé.
REMARQUE: Quand l'antivol a été désarmé, il est impos-
sible de le réarmer sans répéter les étapes de réarmement.
3A9BA21
B070F01A-GUT Système d'accès sans clé (Si installé)
Verrouillage des portes
1. Fermez toutes les portes.
2. Actionnez le bouton "VERROUILLAGE" sur le transmetteur.
3. Au moment du verrouillage des portes, le feu clignotant clignote une fois pour indiquerque le système est activé.
B070E02HP-GUT Remplacement de la batterieLorsque la batterie du transmetteur commence à s'affaiblir, il se peut que vous ayez à actionnerplusieurs fois le bouton pour verrouiller oudéverrouiller les portes et la DEL ne s'allumepas. Remplacez la batterie dès que possible. Type de batterie : CR2032Instructions de remplacement :
1. Séparez le carter avec un tournevis à lameplate comme indiqué dans l'illustration. MSO-0048-1
Tournevis
Déverrouillage des portes
1. Actionnez le bouton "DEVERROUILLAGE"
sur le transmetteur.
2. Au moment du déverrouillage des portes, le feu clignotant clignote deux fois pour indiquer le système est désactivé.
Page 15 of 148

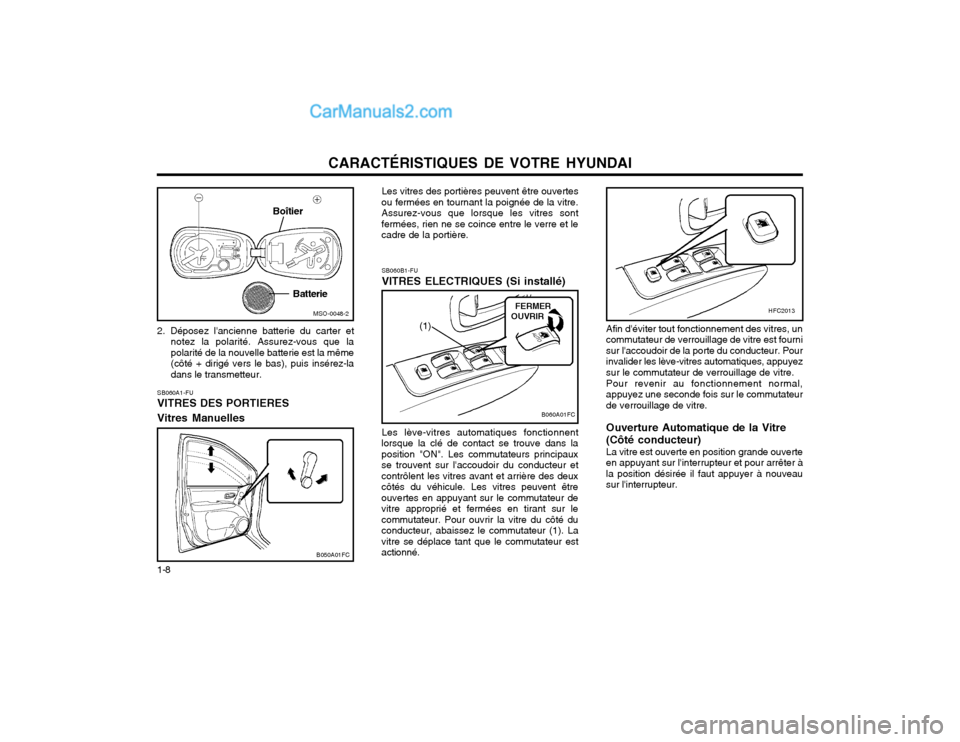

CARACTÉRISTIQUES DE VOTRE HYUNDAI
1-8
SB060B1-FU VITRES ELECTRIQUES (Si installé) Les lève-vitres automatiques fonctionnent
lorsque la clé de contact se trouve dans la position "ON". Les commutateurs principauxse trouvent sur l'accoudoir du conducteur etcontrôlent les vitres avant et arrière des deuxcôtés du véhicule. Les vitres peuvent êtreouvertes en appuyant sur le commutateur devitre approprié et fermées en tirant sur lecommutateur. Pour ouvrir la vitre du côté duconducteur, abaissez le commutateur (1). Lavitre se déplace tant que le commutateur estactionné. Les vitres des portières peuvent être ouvertes
ou fermées en tournant la poignée de la vitre.Assurez-vous que lorsque les vitres sontfermées, rien ne se coince entre le verre et lecadre de la portière.
Afin d'éviter tout fonctionnement des vitres, uncommutateur de verrouillage de vitre est fournisur l'accoudoir de la porte du conducteur. Pourinvalider les lève-vitres automatiques, appuyezsur le commutateur de verrouillage de vitre. Pour revenir au fonctionnement normal, appuyez une seconde fois sur le commutateurde verrouillage de vitre. Ouverture Automatique de la Vitre (Côté conducteur) La vitre est ouverte en position grande ouverte en appuyant sur l'interrupteur et pour arrêter àla position désirée il faut appuyer à nouveausur l'interrupteur.
FERMER OUVRIR
SB060A1-FU VITRES DES PORTIERES Vitres Manuelles
B050A01FC
B060A01FC
(1)
HFC2013
Batterie
2. Déposez l'ancienne batterie du carter et notez la polarité. Assurez-vous que la polarité de la nouvelle batterie est la même(côté + dirigé vers le bas), puis insérez-ladans le transmetteur. MSO-0048-2
Boîtier
Page 16 of 148

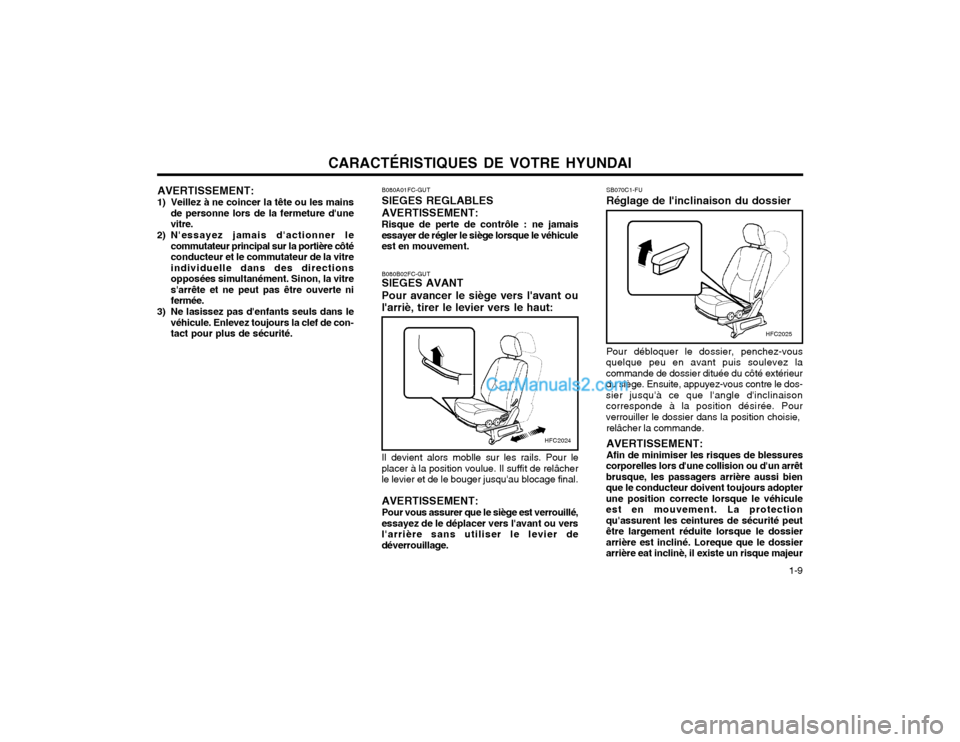

CARACTÉRISTIQUES DE VOTRE HYUNDAI 1-9
AVERTISSEMENT:
1) Veillez à ne coincer la tête ou les mains de personne lors de la fermeture d'une vitre.
2) N'essayez jamais d'actionner le commutateur principal sur la portière côtéconducteur et le commutateur de la vitreindividuelle dans des directionsopposées simultanément. Sinon, la vitres'arrête et ne peut pas être ouverte nifermée.
3) Ne lasissez pas d'enfants seuls dans le véhicule. Enlevez toujours la clef de con-tact pour plus de sécurité. SB070C1-FU Réglage de l'inclinaison du dossier Pour débloquer le dossier, penchez-vous
quelque peu en avant puis soulevez la commande de dossier dituée du côté extérieurdu siège. Ensuite, appuyez-vous contre le dos-sier jusqu'à ce que l'angle d'inclinaisoncorresponde à la position désirée. Pourverrouiller le dossier dans la position choisie,
relâcher la commande. AVERTISSEMENT: Afin de minimiser les risques de blessures
corporelles lors d'une collision ou d'un arrêt brusque, les passagers arrière aussi bienque le conducteur doivent toujours adopterune position correcte lorsque le véhiculeest en mouvement. La protectionqu'assurent les ceintures de sécurité peutêtre largement réduite lorsque le dossierarrière est incliné. Loreque que le dossierarrière eat inclinè, il existe un risque majeur
B080A01FC-GUT SIEGES REGLABLESAVERTISSEMENT: Risque de perte de contrôle : ne jamais
essayer de régler le siège lorsque le véhicule est en mouvement.
B080B02FC-GUT SIEGES AVANT Pour avancer le siège vers l'avant ou
l'arriè, tirer le levier vers le haut:
Il devient alors moblle sur les rails. Pour le
placer à la position voulue. Il suffit de relâcher le levier et de le bouger jusqu'au blocage final.
AVERTISSEMENT: Pour vous assurer que le siège est verrouillé,
essayez de le déplacer vers l'avant ou vers l'arrière sans utiliser le levier dedéverrouillage.
HFC2024
HFC2025
Page 17 of 148

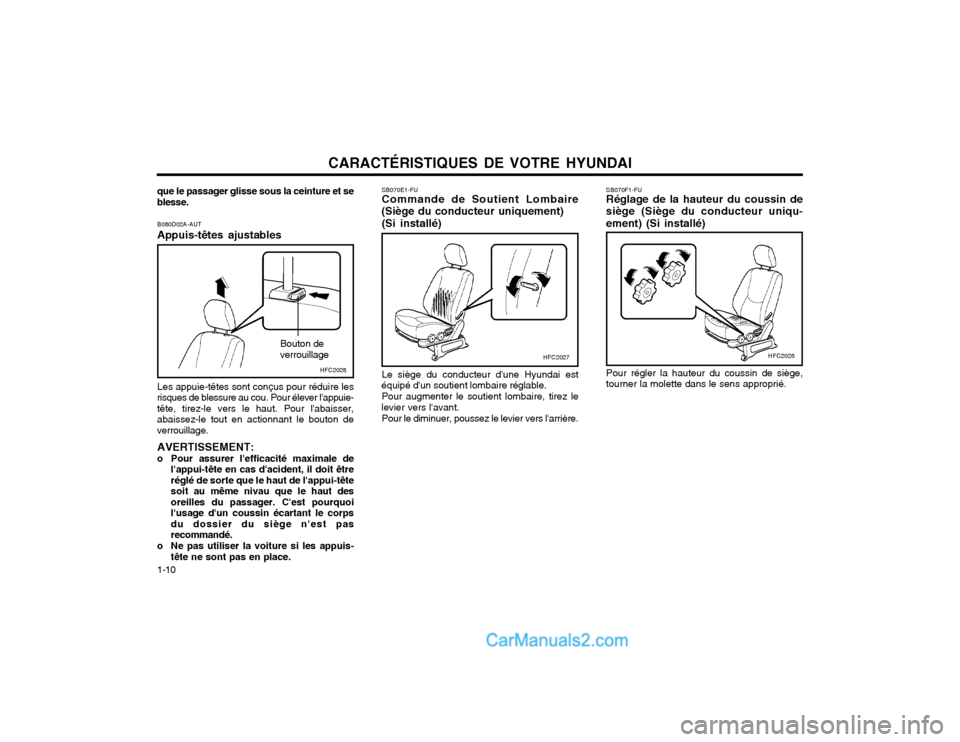

CARACTÉRISTIQUES DE VOTRE HYUNDAI
1-10 SB070F1-FU Réglage de la hauteur du coussin de siège (Siège du conducteur uniqu-ement) (Si installé) Pour régler la hauteur du coussin de siège, tourner la molette dans le sens approprié.
SB070E1-FU Commande de Soutient Lombaire
(Siège du conducteur uniquement)
(Si installé) Le siège du conducteur d'une Hyundai est
équipé d'un soutient lombaire réglable.
Pour augmenter le soutient lombaire, tirez le
levier vers l'avant.
Pour le diminuer, poussez le levier vers l'arrière.
B080D02A-AUT Appuis-têtes ajustables Les appuie-têtes sont conçus pour réduire les
risques de blessure au cou. Pour élever l'appuie- tête, tirez-le vers le haut. Pour l'abaisser,abaissez-le tout en actionnant le bouton deverrouillage.
AVERTISSEMENT:
o Pour assurer l'efficacité maximale de l'appui-tête en cas d'acident, il doit êtreréglé de sorte que le haut de l'appui-têtesoit au même nivau que le haut desoreilles du passager. C'est pourquoil'usage d'un coussin écartant le corpsdu dossier du siège n'est pasrecommandé.
o Ne pas utiliser la voiture si les appuis- tête ne sont pas en place.
que le passager glisse sous la ceinture et seblesse.
HFC2028
Bouton de verrouillage
HFC2027HFC2026
Page 18 of 148
CARACTÉRISTIQUES DE VOTRE HYUNDAI 1-11
HFC2059
B080G01FC-GUT TIROIR La tablette se trouve sous le siège du passager
avant. Elle est ouverte en la tirant simultanément vers le haut et vers l'avant.
AVERTISSEMENT : Pour éviter tout risque de blessure en cas
d'accident ou d'arrêt brusque, le tiroir doit être maintenu fermé lors du déplacementdu véhicule.
HFC2060
B080B01FC-GUT SIEGES ARRIERE Pour avancer le siège vers l'avant ou
l'arriè, tirer le levier vers le haut:
Il devient alors moblle sur les rails. Pour le
placer à la position voulue. Il suffit de relâcher le levier et de le bouger jusqu'au blocage final.
HFC2061
B080I01FC-GUT Réglage de l'inclinaison du dossier Pour incliner le dossier de siège, poussez le levier permettant de rabattre le dossier de siègevers l'appui tête et relâchez-le une fois l'angledu dossier de siège souhaité obtenu. Lorsque vous inclinez le dossier de siège à la position souhaitée, veillez toujours à ce qu'ilsoit bien verrouillé. ATTENTION: Lorsque vous inclinez l'angle du dossier desiège, vous devez régler le levier permettantde rabattre le dossier de siège lorsque vousêtes debout.
Levier permettant de rabattre le dos-sier de siège
Page 19 of 148

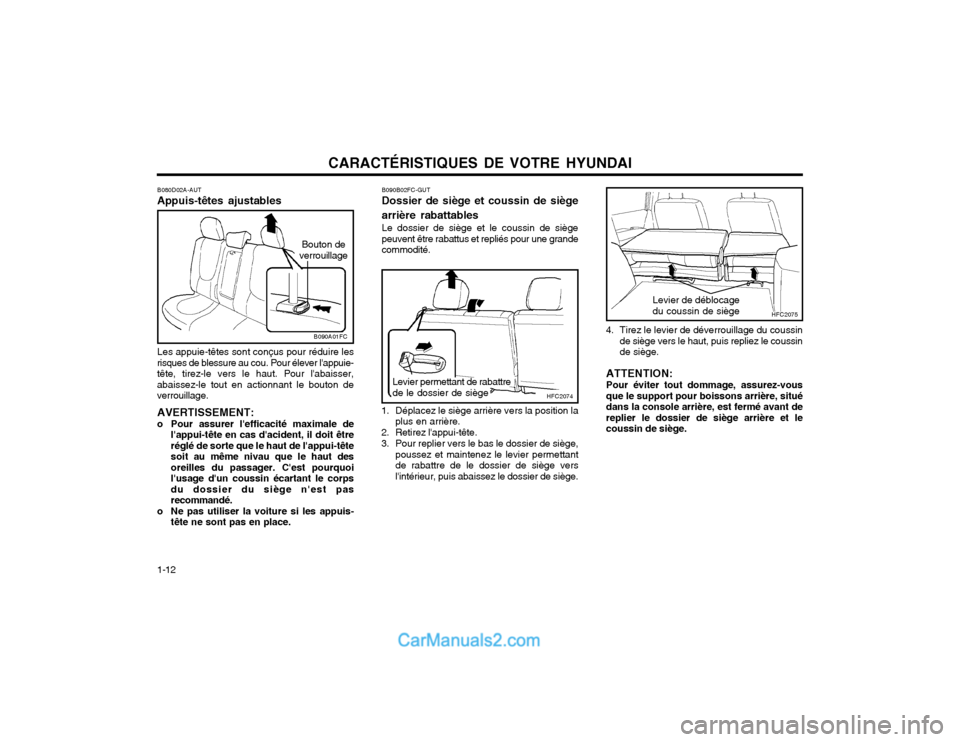

CARACTÉRISTIQUES DE VOTRE HYUNDAI
1-12
B080D02A-AUT Appuis-têtes ajustables Bouton de
verrouillage
Les appuie-têtes sont conçus pour réduire les
risques de blessure au cou. Pour élever l'appuie- tête, tirez-le vers le haut. Pour l'abaisser,abaissez-le tout en actionnant le bouton deverrouillage.
AVERTISSEMENT:
o Pour assurer l'efficacité maximale de l'appui-tête en cas d'acident, il doit êtreréglé de sorte que le haut de l'appui-têtesoit au même nivau que le haut desoreilles du passager. C'est pourquoil'usage d'un coussin écartant le corpsdu dossier du siège n'est pasrecommandé.
o Ne pas utiliser la voiture si les appuis- tête ne sont pas en place. B090B02FC-GUT Dossier de siège et coussin de siège arrière rabattables Le dossier de siège et le coussin de siège peuvent être rabattus et repliés pour une grandecommodité.
1. Déplacez le siège arrière vers la position la plus en arrière.
2. Retirez l'appui-tête.
3. Pour replier vers le bas le dossier de siège, poussez et maintenez le levier permettant de rabattre de le dossier de siège versl'intérieur, puis abaissez le dossier de siège. 4. Tirez le levier de déverrouillage du coussin
de siège vers le haut, puis repliez le coussinde siège.
ATTENTION: Pour éviter tout dommage, assurez-vous que le support pour boissons arrière, situédans la console arrière, est fermé avant dereplier le dossier de siège arrière et lecoussin de siège.
B090A01FC
HFC2074
HFC2075
Levier de déblocage du coussin de siège
Levier permettant de rabattre
de le dossier de siège
Page 20 of 148
CARACTÉRISTIQUES DE VOTRE HYUNDAI 1-13
5. Pour fixer le siège, accrochez la sangle de
retenue sous le coussin de siège sur le support de l'appui-tête du siège du passageret du conducteur avant.
6. Insérez les appuis-tête retirés entre le dos- sier de siège et le coussin de siège demanière qu'ils ne soient pas projetés versl'avant en cas d'arrêt brusque ou d'accident.
7. Pour ramener le dossier de siège et le coussin de siège à sa position normale,appliquez la procédure ci-dessus dansl'ordre inverse.
o Lorsque vous ramenez le dossier de siège à sa position verticale, veillez à ce qu'il soitverrouillé en tirant et en appuyant en hautdu dossier de siège.
HFC2076
Sangle de fixation AVERTISSEMENT:
o Lorsque vous ramenez le dossier de siège rabattu à sa position verticale, assurez-vous que les ceintures desécurité soient en position pour êtreaccessibles et fonctionner correctement.
o Le dossier de siège arrière rabattable et le coussin de siège arrière replié vers l'avanton pour objectif d'augmenter lecompartiment de chargement. N'autorisezpas les passagers à s'asseoir dans l'espacede chargement lors du déplacement duvéhicule. Ce n'est pas une position assisecorrecte et aucune ceinture de sécuritén'est disponible lorsque le dossier de siègeest rabattu. En cas d'accident ou d'arrêtbrusque. il y a risque de blessures graves,voire de mort des passagers qui ne sontpas assis correctement et qui ne portentpas de ceinture de sécurité.
o Aucun objet ne doit s'étendre aude-là du sommet des dossiers de sièges avant.Sinon, le chargement risque de glisservers l'avant et il y a risque de blessures,voire de dommages en cas d'arrêt brusque.
o Lorsque vous ramenez le dossier de siège rabattu à sa position verticale,veillez toujours à monter les appuis-têteà leurs positions adéquates. Les appuis-tête sont primordiaux pour la sécuritédes occupants en cas de collision arrière.Si les appuis-tête ne sont pas montés àleur position adéquate, il y a risque degraves blessures, voire de mort en casde collision arrière.
B100A01FC
B100A01FC-GUT SIÈGE CHAUFFANT (Si installé) Le chauffage de siège est fourni pour chauffer
les sièges avant par temps froid. Lorsque le moteur fonctionne, poussez l'un desinterrupteurs pour chauffer le siège duconducteur ou le siège du passager. Maintenez les interrupteurs hors tension quand
le chauffage n'est plus requis.
