Hyundai Matrix 2005 Betriebsanleitung (in German)

1EIGENSCHAFTEN DES HYUNDAI
10
o Wenn die Tür entriegelt ist, istdie rote Markierung auf dem Schalter sichtbar, und das Zeichen "LOCK" ist auf dem Schalter zu sehen.
o Die Zentralverriegelung wird durch Drehen des Schlüssels(bei Diebstahlwarnanlage: Fahrer-und Beifahrertür, ohne Diebstahlwarnanlage: nur Fahrertür) zur Vorderseite bzw.Rückseite des Fahrzeugs betätigt.
B040H02L-GST Fahrgeschwindigkeitsabhängige automatische Türverriegelung
(Falls vorhanden) Liegt die Fahrgeschwindigkeit für 2 - 3 Sekunden konstant über 40 km/h, werden zur Sicherheit des Fahrersund des Beifahrers automatisch alle Türen verriegelt. Wird der Zündschlüssel abgezogen, werden automatisch alle Türen entriegelt.DIEBSTAHLALARM B070B01O-AST Erste Stufe: Scharfmachen
Entriegeln
Das Fahrzeug parken und den Motor
abstellen. Das System wird gemäßder folgenden Beschreibung scharfgemacht:
1) Den Zündschlüssel aus dem Zündschloß ziehen.
2) Sicherstellen, daß Motorhaube und
Heckklappe verriegelt sind.
3) Unter Verwendung des Senders die
Türen verschließen.
Nach der Durchführung der oben
beschriebenen Schritte blinken die Blinker einmal auf, um anzuzeigen, daß das System scharfgemacht ist. B070B01FC
Verriegeln
B070A01A-GST (Falls vorhanden) Dieses System dient dazu, ein
unbefugtes Eindringen in das Fahrzeug zu verhindern. Das System arbeitet indrei Stufen: Die erste Stufe ist die "scharf gemachte" Stufe, die zweite ist die "Alarm"-Stufe und die dritte istdie "entschärfte" Stufe. Nach dem Auslösen ertönt eine laute Alarmsirene und die Blinker blinken auf.
fcger-1a.p65 7/20/2005, 12:01 PM
10

1
EIGENSCHAFTEN DES HYUNDAI
11
!
HINWEIS:
1) Bleibt eine Tür, die Heckklappe
oder die Motorhaube geöffnet, wird das System nicht scharf gestellt.
2) Wenn dies geschieht, das Sys- tem wie oben beschrieben erneutscharfstellen.
VORSICHT:
Das System sollte erst dannscharfgemacht werden, wenn alle Mitfahrer das Fahrzeug verlassen haben. Wenn das Systemscharfgemacht wird, während sich noch jemand im Fahrzeug aufhält, kann der Alarm aktiviert werden,wenn die Türen geöffnet werden. B070C01FC-GST Zweite Stufe: Alarm Der Alarm wird aktiviert, wenn einer
der folgenden Umstände eintritt:
1) Eine vordere oder hintere Tür wird ohne den Sender geöffnet.
2) Die Heckklappe wird ohne den Sender geöffnet.
3) Die Motorhaube wird geöffnet.
Die Alarmsirene ertönt, und die
Blinkerleuchten blinken kontinuierlich 27 Sekunden lang. Zum Ausschalten des Systems die Tür bzw. die Heckklappe mit dem Senderentriegeln.
B070D02O-AST Dritte Stufe: Entschärfen Das System wird entschärft, wenn folgende Schritte unternommen werden: Fahrer- und Beifahrertür werden durch Drücken der Taste “UNLOCK” auf derFernbedienung entriegelt. Nach der Durchführung der oben beschriebenen Schritte, blinken die Blinker zweimal, um anzuzeigen, daßdas System entschärft ist. 3A9BA21
fcger-1a.p65
7/20/2005, 12:01 PM
11

1EIGENSCHAFTEN DES HYUNDAI
12
!
VORSICHT:
Nur mit der Fernbedienung kann
die Anlage entschärft werden. Wenn die Anlage mit der Fernbedienung nicht entschärft werden kann,müssen die folgenden Schritte durchgeführt werden:
1. Entriegeln Sie die Tür mit dem Schlüssel, wodurch der Alarm aktiviert wird.
2. Stecken Sie den Zündschlüssel
in das Zündschloß und drehen Sie ihn in die Stellung "ON".
3. Warten Sie 30 Sekunden.
Danach ist die Anlage entschärft. B070F01A-GSTSchlüsselloses türöffnungssystem (Falls vorhanden) Verriegeln der Türen
1. Alle Türen schließen.
2. Die "LOCK"-Taste auf der Fernbedienung drücken.
3. Alle Türen werden gleichzeitig
verriegelt, die Blinker blinken einmal auf, um anzuzeigen, daß das Sys- tem scharfgemacht ist.
Entriegeln der Türen
1. Die "UNLOCK"-Taste auf der Fernbedienung drücken.
2. Alle Türen werden gleichzeitig entriegelt, die Blinker blinkenzweimal auf, um anzuzeigen, daßdas System entschärft ist.
MSO-0048-1
B070E02HP-GST Auswechslung der Batterie Wenn die Batterie des Senders nur
noch eine schwache Ladung aufweist, muß zum Verriegeln oder Entriegelnder Türen die Taste möglicherweise mehrmals betätigt werden, und die LED leuchtet nicht. Die Batterie mußdann so schnell wie möglich ausgewechselt werden.
Batterietyp : CR2032 Anweisungen für die Auswechslung:
1. Trennen Sie das Gehäuse, wie in der Abbildung gezeigt, mit einem flachen Schraubendreher ab. Schraube- ndreher
fcger-1a.p65
7/20/2005, 12:01 PM
12

1
EIGENSCHAFTEN DES HYUNDAI
13

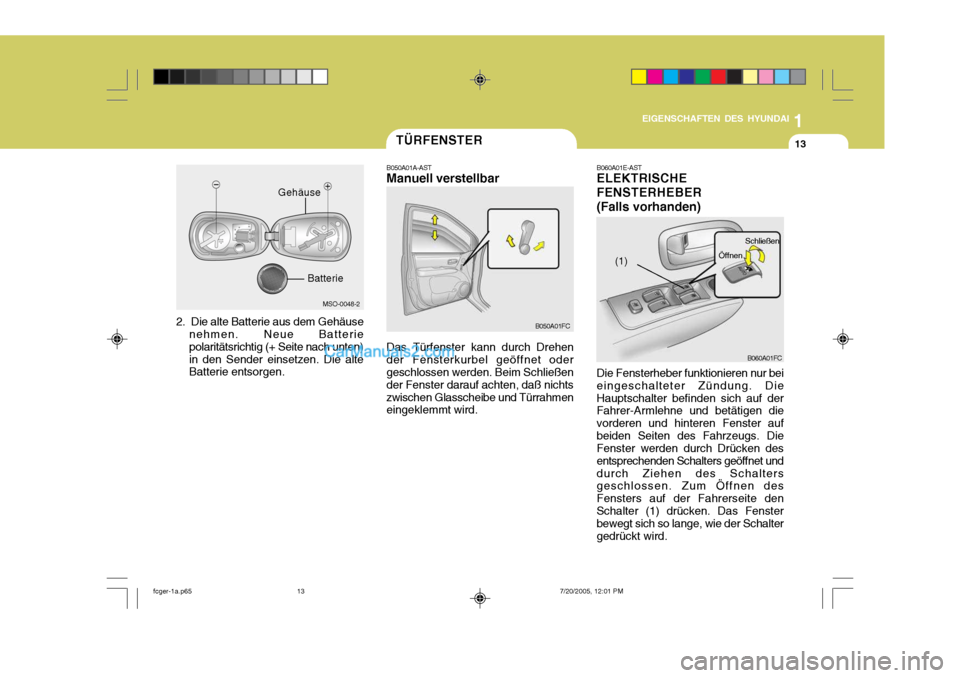

2. Die alte Batterie aus dem Gehäuse
nehmen. Neue Batterie polaritätsrichtig (+ Seite nach unten) in den Sender einsetzen. Die alte Batterie entsorgen. MSO-0048-2
Gehäuse
Batterie
TÜRFENSTER
B050A01A-AST Manuell verstellbar
B050A01FC
Das Türfenster kann durch Drehen
der Fensterkurbel geöffnet oder geschlossen werden. Beim Schließen der Fenster darauf achten, daß nichtszwischen Glasscheibe und Türrahmen eingeklemmt wird. B060A01E-AST
ELEKTRISCHE FENSTERHEBER
(Falls vorhanden)
Die Fensterheber funktionieren nur bei eingeschalteter Zündung. DieHauptschalter befinden sich auf der Fahrer-Armlehne und betätigen die vorderen und hinteren Fenster aufbeiden Seiten des Fahrzeugs. Die Fenster werden durch Drücken des entsprechenden Schalters geöffnet unddurch Ziehen des Schalters geschlossen. Zum Öffnen des Fensters auf der Fahrerseite denSchalter (1) drücken. Das Fenster bewegt sich so lange, wie der Schalter gedrückt wird.
B060A01FC
(1) Schließen
Öffnen
fcger-1a.p65 7/20/2005, 12:01 PM
13

1EIGENSCHAFTEN DES HYUNDAI
14
!
SITZE
B080A01FC-GST VERSTELLBARE SITZE
!WARNUNG:
Den Sitz niemals während des
Fahrens einstellen. Dies kann zum Verlust der Kontrolle über das Fahrzeug führen.
HFC2013
Um eine Betätigung der Fenster zu verhindern, gibt es einen Fensterverriegelungsschalter auf der Fahrer-Armlehne. Zum Deaktivierender Fensterheber den Fensterverriegelungsschalter drücken. Um zum normalen Betriebzurückzukehren, den Schalter ein zweites Mal drücken. Automatisch öffnende Fenster (Fahrerseite) Das automatisch öffnende Fenster wird in seine völlig geöffnete Position bewegt, in dem der Schalter betätigtwird. An der gewünschten Fensterposition einfach den Schalter nochmals drücken. WARNUNG:
1) Sicherstellen, daß keine Gliedmaßen von einem sichschließenden Fenstereingeklemmt werden können.
2) Niemals versuchen, den Hauptschalter an der Fahrertürund die Fensterschalter in den einzelnen Türen gleichzeitig in verschiedene Richtungen zubewegen. Andernfalls wird das Fenster verklemmt und kann weder geöffnet noch geschlossen werden.
3) Kinder niemals allein im Fahrzeug lassen. AusSicherheitsgründen stets den Zündschlüssel abziehen.
fcger-1a.p65 7/20/2005, 12:01 PM
14

1
EIGENSCHAFTEN DES HYUNDAI
15
B080B02FC-GST VORDERSITZE Vordersitz-Einstellung Um den Sitz nach vorn oder nach hinten zu bewegen, den Entriegelungshebel nach oben ziehen. Auf diese Weise wird die Verriegelungzwischen Sitz und Gleitschiene aufgehoben, so daß dieser in die gewünschten Position vor- oderzurückbewegt werden kann. Befindet sich der Sitz in der gewünschten Position, den Hebel loslassen undden Sitz auf der Gleitschiene vor- oder zurückschieben, bis er in seiner Position einrastet. Dann kann er nichtweiterbewegt werden.
HFC2024
!WARNUNG:
Um sicherzustellen, daß der Sitz fest eingerastet ist, versuchen, denSitz vor- oder zurückzuschieben, ohne den Entriegelungshebel zu betätigen. B080C01A-AST Einstellen der Vordersitz- Rückenlehne Zur Einstellung der Rückenlehne zunächst nach vorne lehnen, um sie zu entlasten, dann den Einstellhebel an der Sitzaußenseite nach obenziehen. Nun zurücklehnen, bis der gewünschte Winkel erreicht ist. Zum Verriegeln der Lehne den Hebelloslassen.
HFC2025
fcger-1a.p65
7/20/2005, 12:01 PM
15

1EIGENSCHAFTEN DES HYUNDAI
16
HFC2028
B080D03A-AST Einstellbare Kopfstützen Kopfstützen dienen dazu, das Risiko
von Nackenverletzungen zu verringern. Zum Anheben die Kopfstütze nach
oben ziehen. Zum Absenken die Kopfstütze nach unten drücken und dabei gleichzeitig denVerriegelungsknopf betätigen. Verriegelungsknopf
!WARNUNG:
B080D01JM
!WARNUNG:
Um im Falle eines Aufpralls oder eines plötzlichen Halts maximale Sicherheit zu gewährleisten, solltendie Sitzlehnen während der Fahrt möglichst aufrecht stehen. Die Schutzwirkung von Sicher-heitsgurten und Airbags wird bei zurückgelegten Sitzlehnen stark beeinträchtigt, da Fahrer undBeifahrer bei einem starken Aufprall unter dem Gurt hindurchrutschen können. o Damit die Kopfstütze im Falle
eines Unfalls größtmöglichenSchutz bieten kann, muß sie soeingestellt werden, daß die Mitte der Kopfstütze auf Augenhöhe des Insassen liegt. Aus diesemGrund ist es nicht empfehlenswert, ein Polster zu benutzen, mit dem der Körpervon der Sitzlehne entfernt gehalten wird.
fcger-1a.p65 7/20/2005, 12:01 PM
16

1
EIGENSCHAFTEN DES HYUNDAI
17
o Die Kopfstütze niemals entfernen,
da das Verletzungsrisiko dadurch erhöht wird. Richtig eingestellte Kopfstützen könnenNackenverletzungen vermeiden helfen.
o Die Höhe der Kopfstützen nicht während der Fahrt einstellen. B080E01O-ASTFahrersitz-Lendenwirbelstütze (Falls vorhanden) Die Vordersitze einiger Hyundai-
Modelle sind mit einer einstellbaren Lendenwirbelstütze ausgestattet. Umdie Stützwirkung der Lendenwirbelstütze zu erhöhen, den Handgriff nach vorne drücken; um dieStützwirkung herabzusetzen, den Handgriff nach hinten drücken.
1. Max. Stützwirkung 2. Min. Stützwirkung B080F01S-AST Fahrersitz- Sitzpolsterhöhenverstellung(Falls vorhanden) Um den vorderen Teil des Sitzkissens in der Höhe zu verstellen, das vordereEinstellrad drehen. Um den hinteren Teil des Sitzkissens in der Höhe zu verstellen, das hintere Einstell raddrehen.
HFC2027
HFC2026
1 2
fcger-1a.p65
7/20/2005, 12:01 PM
17

1EIGENSCHAFTEN DES HYUNDAI
18
!
B080G01FC-AST ABLAGEBOX(Falls vorhanden)
Das Fach befindet sich unter dem
Beifahrersitz. Durch gleichzeitigesHoch- und Nach-vorne-Ziehen wird es geöffnet.
WARNUNG:
Um mögliche Verletzungen im Falle
eines Unfalls oder eines plötzlichenHalts zu vermeiden, muß dieAblagebox während der Fahrt geschlossen bleiben.
HFC2059 B080H01FC-GST RÜCKSITZ-VERSTELLUNG Um den Sitz nach vorn oder nach hinten zu bewegen, den Entriegelungshebel nach oben ziehen. Auf diese Weise wird die Verriegelungzwischen Sitz und Gleitschiene aufgehoben, so daß dieser in die gewünschten Position vor- oderzurückbewegt werden kann. Befindet sich der Sitz in der gewünschte Posi- tion, den Hebel loslassen und denSitz auf der Gleitschiene vor- oder zurückschieben, bis er in seiner Posi- tion einrastet.HFC2060
B080I01FC-GST Einstellen der Rücksitz Rückenlehne
HFC2061
Sitzlehnenumklapphebel
Zum Umklappen der Sitzlehne den
Sitzlehnenklapphebel zur Kopfstütze hin drücken und loslassen, sobald dergewünschte Sitzlehnenwinkel eingestellt ist.
Wenn Sie die Sitzlehne auf die
gewünschte Position eingestellt haben,immer sicherstellen, daß sie in der Position eingerastet ist.
VORSICHT:
Beim Einstellen des Sitzlehnenwinkels muß der Umklapphebel im Stehen betätigt werden.
!
fcger-1a.p65 7/20/2005, 12:01 PM
18

1
EIGENSCHAFTEN DES HYUNDAI
19
B080D02FC-AST Einstellbare Kopfstützen
B090A01FC
Verriege- lungsknopf
Kopfstützen dienen dazu, das Risiko von Nackenverletzungen zu verringern. Zum Anheben die Kopfstütze nach oben ziehen. Zum Absenken die Kopfstütze nach unten drücken unddabei gleichzeitig den Verriegelungsknopf betätigen.
!
B080D01JM
WARNUNG:
o Zur maximalen Wirksamkeit im Falle eines Unfalls muß die Kopfstüze so eingestellt werden,daß sich die Kopfstüt- zenoberkante in Höhe des Hinterkopfes und nicht imNacken befindet. Aus diesem Grund ist die Verwendung eines Kissens, das zwischen Körperund Rückenlehne geschoben wird, nicht zu empfehlen. o Die Kopfstütze niemals entfernen,
da das Verletzungsrisiko dadurch erhöht wird. Richtig eingestellte Kopfstützen können Nackenverletzungen vermeidenhelfen.
o Die Höhe der Kopfstützen nicht während der Fahrt einstellen.
fcger-1a.p65 7/20/2005, 12:01 PM
19
