Hyundai Matrix 2005 Manuale del proprietario (in Italian)

PANORAMICA DELLE FUNZIONI E DELL'EQUIPAGGIAMENTO DEL VOSTRO VEICOLO

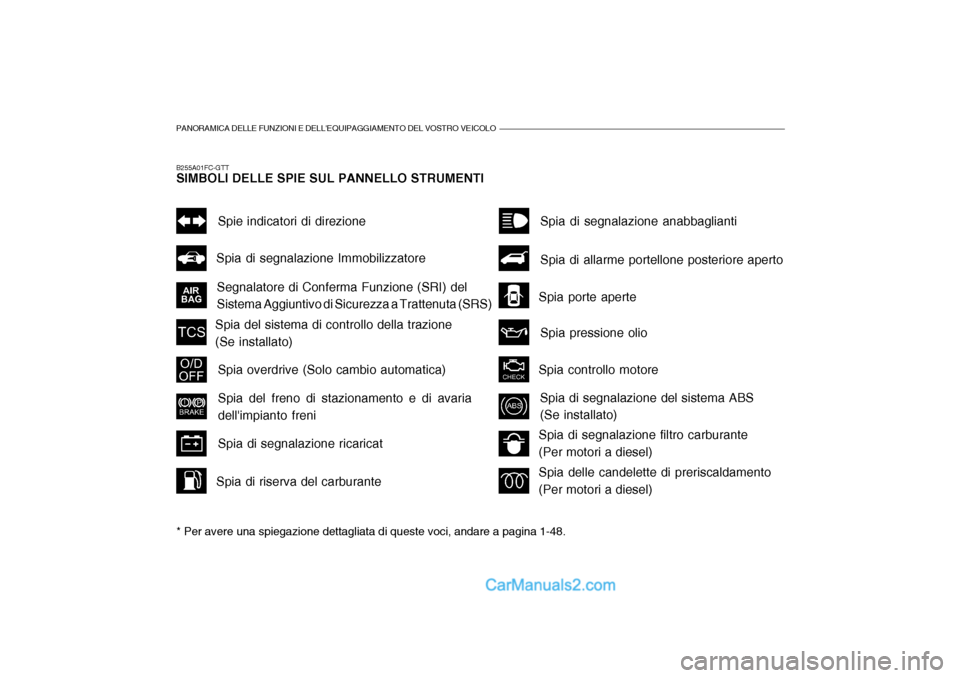

B255A01FC-GTT SIMBOLI DELLE SPIE SUL PANNELLO STRUMENTI* Per avere una spiegazione dettagliata di queste voci, andare a pagina 1-48.
Segnalatore di Conferma Funzione (SRI) del Sistema Aggiuntivo di Sicurezza a Trattenuta (SRS) Spie indicatori di direzione
Spia controllo motore
Spia del sistema di controllo della trazione(Se installato)
Spia overdrive (Solo cambio automatica)
Spia del freno di stazionamento e di avaria dell'impianto freni
Spia di segnalazione ricaricat
Spia di segnalazione filtro carburante (Per motori a diesel) Spia delle candelette di preriscaldamento (Per motori a diesel)
Spia di segnalazione Immobilizzatore
Spia di segnalazione del sistema ABS (Se installato) Spia di segnalazione anabbaglianti Spia pressione olio
Spia di allarme portellone posteriore aperto
Spia porte aperte
Spia di riserva del carburante

Raccomandazioni relative al carburante ...................... 1-2
Il rodaggio di una nuova vettura Hyundai .................... 1-3
Immobilizer system ....................................................... 1-4
Porte ...................................................................... ....... 1-6
Sistema antifurto ........................................................ 1-10
Finestrini ..................................................................... 1-13
Sedili ........................................................................... 1-14
Cinture di sicurezza .................................................... 1-21
Sistema di trattenuta per bambini .............................. 1-26
Sistema aggiuntivo di sicurezza a trattenuta
(AIRBAG) ................................................................ 1-36
Quadrostrumenti e indicatori ...................................... 1-44
Luci d'emergenza e luci degli indicatori di direzione ... .............................................................. 1-48
Trip computer ............................................................. 1-56
Interruttore lucimultl function ...................................... 1-58
Tergilavacrist alli .......................................................... 1-59
Tettuccio apribile ........................................................ 1-67
Specchio ..................................................................... 1-71
Leva di apertura del cofano ....................................... 1-75
Controlli del riscaldamento/Raffreddamento .............. 1-83
Impianto radio stereo ................................................. 1-93
Antenna ...................................................................... 1-97
CARATTERISTICHE DELLA VETTURA
1
1

1CARATTERISTICHE DELLA VETTURA
2

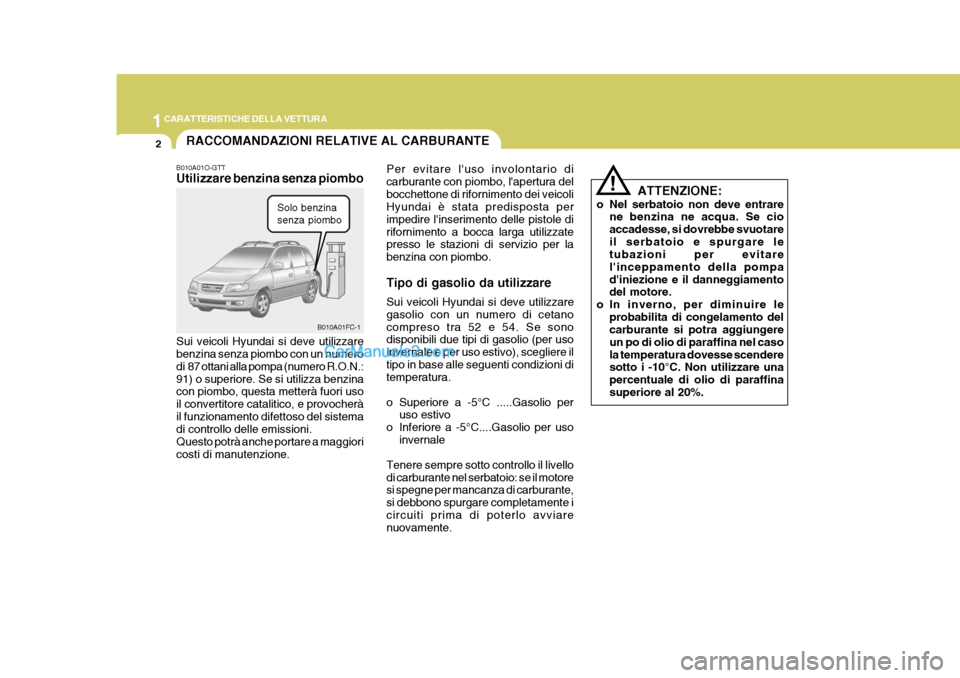

B010A01O-GTT Utilizzare benzina senza piombo Sui veicoli Hyundai si deve utilizzare benzina senza piombo con un numero di 87 ottani alla pompa (numero R.O.N.:91) o superiore. Se si utilizza benzina con piombo, questa metterà fuori uso il convertitore catalitico, e provocheràil funzionamento difettoso del sistema di controllo delle emissioni. Questo potrà anche portare a maggioricosti di manutenzione. Per evitare l'uso involontario dicarburante con piombo, l'apertura delbocchettone di rifornimento dei veicoli Hyundai è stata predisposta per impedire l'inserimento delle pistole dirifornimento a bocca larga utilizzate presso le stazioni di servizio per la benzina con piombo. Tipo di gasolio da utilizzare Sui veicoli Hyundai si deve utilizzare gasolio con un numero di cetanocompreso tra 52 e 54. Se sono disponibili due tipi di gasolio (per uso invernale e per uso estivo), scegliere iltipo in base alle seguenti condizioni di temperatura.
o Superiore a -5°C .....Gasolio per
uso estivo
o Inferiore a -5°C....Gasolio per uso invernale
Tenere sempre sotto controllo il livello di carburante nel serbatoio: se il motore si spegne per mancanza di carburante, si debbono spurgare completamente icircuiti prima di poterlo avviare nuovamente.
!
B010A01FC-1
RACCOMANDAZIONI RELATIVE AL CARBURANTE
Solo benzina senza piombo ATTENZIONE:
o Nel serbatoio non deve entrare ne benzina ne acqua. Se cio accadesse, si dovrebbe svuotareil serbatoio e spurgare le tubazioni per evitare l'inceppamento della pompad'iniezione e il danneggiamento del motore.
o In inverno, per diminuire le
probabilita di congelamento delcarburante si potra aggiungere un po di olio di paraffina nel casola temperatura dovesse scendere sotto i -10°C. Non utilizzare una percentuale di olio di paraffinasuperiore al 20%.

1
CARATTERISTICHE DELLA VETTURA

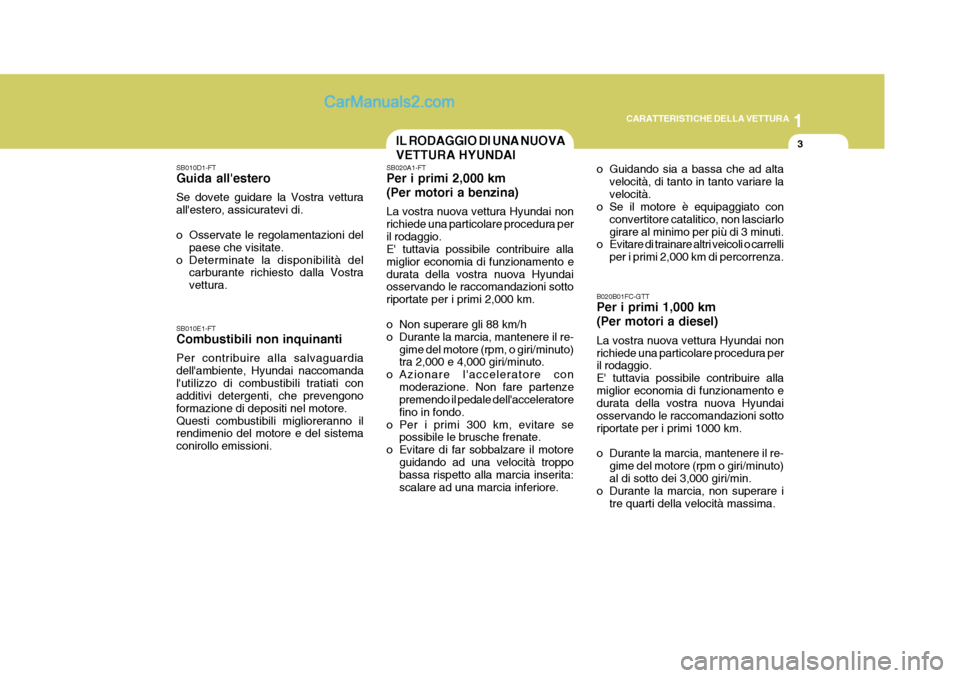

3IL RODAGGIO DI UNA NUOVA VETTURA HYUNDAI
SB010D1-FT Guida all'estero Se dovete guidare la Vostra vettura all'estero, assicuratevi di.
o Osservate le regolamentazioni del
paese che visitate.
o Determinate la disponibilità del carburante richiesto dalla Vostra vettura.
SB010E1-FT Combustibili non inquinanti Per contribuire alla salvaguardia dell'ambiente, Hyundai naccomandal'utilizzo di combustibili tratiati con additivi detergenti, che prevengono formazione di depositi nel motore.Questi combustibili miglioreranno il rendimenio del motore e del sistema conirollo emissioni. SB020A1-FT Per i primi 2,000 km (Per motori a benzina) La vostra nuova vettura Hyundai non richiede una particolare procedura peril rodaggio. E' tuttavia possibile contribuire alla miglior economia di funzionamento edurata della vostra nuova Hyundai osservando le raccomandazioni sotto riportate per i primi 2,000 km.
o Non superare gli 88 km/h
o Durante la marcia, mantenere il re-
gime del motore (rpm, o giri/minuto) tra 2,000 e 4,000 giri/minuto.
o Azionare l'acceleratore con moderazione. Non fare partenzepremendo il pedale dell'acceleratore fino in fondo.
o Per i primi 300 km, evitare se possibile le brusche frenate.
o Evitare di far sobbalzare il motore guidando ad una velocità troppo bassa rispetto alla marcia inserita: scalare ad una marcia inferiore. o Guidando sia a bassa che ad alta
velocità, di tanto in tanto variare lavelocità.
o Se il motore è equipaggiato con
convertitore catalitico, non lasciarlogirare al minimo per più di 3 minuti.
o Evitare di trainare altri veicoli o carrelli
per i primi 2,000 km di percorrenza.
B020B01FC-GTT Per i primi 1,000 km (Per motori a diesel) La vostra nuova vettura Hyundai non richiede una particolare procedura per il rodaggio. E' tuttavia possibile contribuire allamiglior economia di funzionamento e durata della vostra nuova Hyundai osservando le raccomandazioni sottoriportate per i primi 1000 km.
o Durante la marcia, mantenere il re- gime del motore (rpm o giri/minuto) al di sotto dei 3,000 giri/min.
o Durante la marcia, non superare i tre quarti della velocità massima.

1CARATTERISTICHE DELLA VETTURA

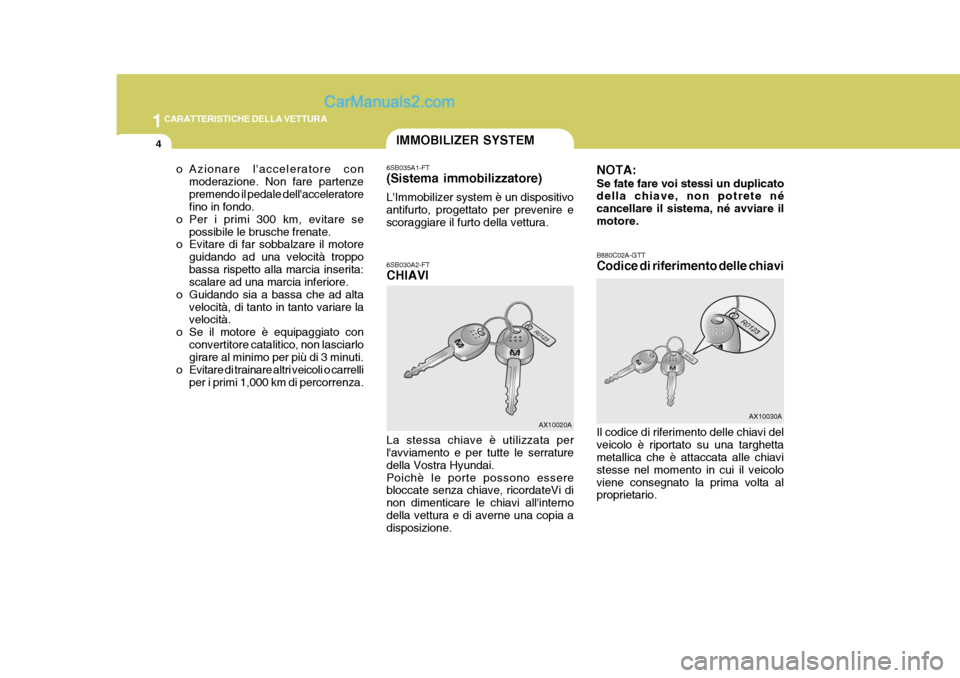

4IMMOBILIZER SYSTEM
6SB035A1-FT (Sistema immobilizzatore) L'Immobilizer system è un dispositivo antifurto, progettato per prevenire escoraggiare il furto della vettura. 6SB030A2-FT CHIAVI La stessa chiave è utilizzata per l'avviamento e per tutte le serrature della Vostra Hyundai.Poichè le porte possono essere bloccate senza chiave, ricordateVi di non dimenticare le chiavi all'internodella vettura e di averne una copia a disposizione. AX10020ANOTA: Se fate fare voi stessi un duplicato della chiave, non potrete né cancellare il sistema, né avviare ilmotore.
B880C02A-GTT Codice di riferimento delle chiavi Il codice di riferimento delle chiavi del veicolo è riportato su una targhetta metallica che è attaccata alle chiavi stesse nel momento in cui il veicoloviene consegnato la prima volta al proprietario. AX10030A
o Azionare l'acceleratore con
moderazione. Non fare partenze premendo il pedale dell'acceleratore fino in fondo.
o Per i primi 300 km, evitare se
possibile le brusche frenate.
o Evitare di far sobbalzare il motore
guidando ad una velocità troppo bassa rispetto alla marcia inserita: scalare ad una marcia inferiore.
o Guidando sia a bassa che ad alta velocità, di tanto in tanto variare lavelocità.
o Se il motore è equipaggiato con convertitore catalitico, non lasciarlogirare al minimo per più di 3 minuti.
o Evitare di trainare altri veicoli o carrelli per i primi 1,000 km di percorrenza.

1
CARATTERISTICHE DELLA VETTURA
5

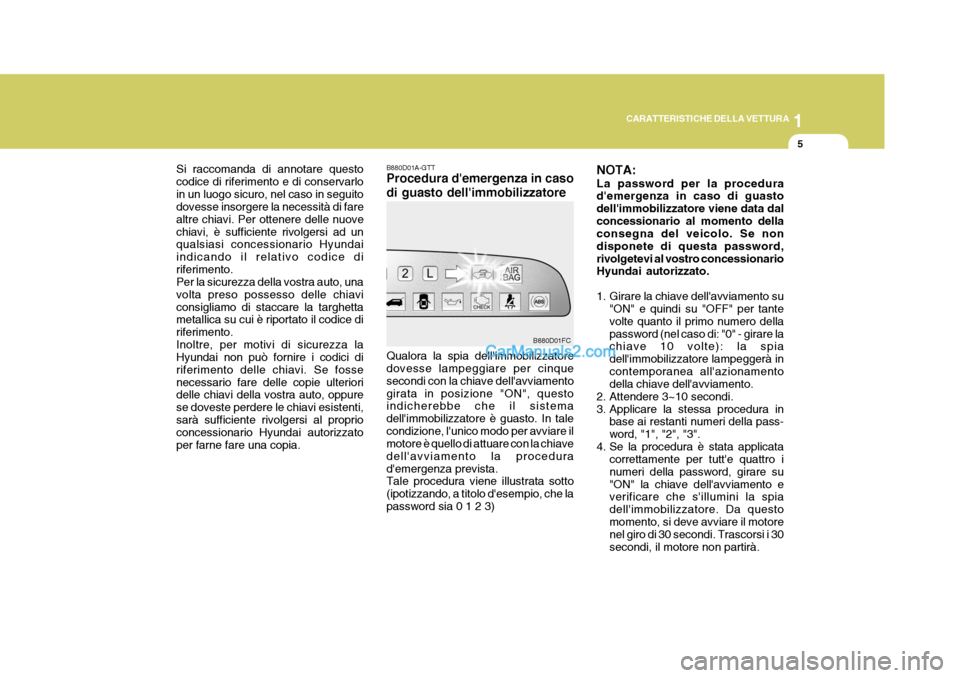

B880D01A-GTT Procedura d'emergenza in caso di guasto dell'immobilizzatore
Si raccomanda di annotare questo codice di riferimento e di conservarloin un luogo sicuro, nel caso in seguito dovesse insorgere la necessità di fare altre chiavi. Per ottenere delle nuovechiavi, è sufficiente rivolgersi ad un qualsiasi concessionario Hyundai indicando il relativo codice diriferimento. Per la sicurezza della vostra auto, una volta preso possesso delle chiaviconsigliamo di staccare la targhetta metallica su cui è riportato il codice di riferimento.Inoltre, per motivi di sicurezza la Hyundai non può fornire i codici di riferimento delle chiavi. Se fossenecessario fare delle copie ulteriori delle chiavi della vostra auto, oppure se doveste perdere le chiavi esistenti,sarà sufficiente rivolgersi al proprio concessionario Hyundai autorizzato per farne fare una copia. Qualora la spia dell'immobilizzatore dovesse lampeggiare per cinque secondi con la chiave dell'avviamentogirata in posizione "ON", questo indicherebbe che il sistema dell'immobilizzatore è guasto. In talecondizione, l'unico modo per avviare il motore è quello di attuare con la chiave dell'avviamento la procedurad'emergenza prevista. Tale procedura viene illustrata sotto (ipotizzando, a titolo d'esempio, che lapassword sia 0 1 2 3)B880D01FCNOTA: La password per la procedura d'emergenza in caso di guasto dell'immobilizzatore viene data dalconcessionario al momento della consegna del veicolo. Se non disponete di questa password,rivolgetevi al vostro concessionario Hyundai autorizzato.
1. Girare la chiave dell'avviamento su
"ON" e quindi su "OFF" per tante volte quanto il primo numero dellapassword (nel caso di: "0" - girare la chiave 10 volte): la spia dell'immobilizzatore lampeggerà incontemporanea all'azionamento della chiave dell'avviamento.
2. Attendere 3~10 secondi.
3. Applicare la stessa procedura in base ai restanti numeri della pass-word, "1", "2", "3".
4. Se la procedura è stata applicata correttamente per tutt'e quattro inumeri della password, girare su"ON" la chiave dell'avviamento e verificare che s'illumini la spia dell'immobilizzatore. Da questomomento, si deve avviare il motore nel giro di 30 secondi. Trascorsi i 30 secondi, il motore non partirà.

1CARATTERISTICHE DELLA VETTURA
6
!

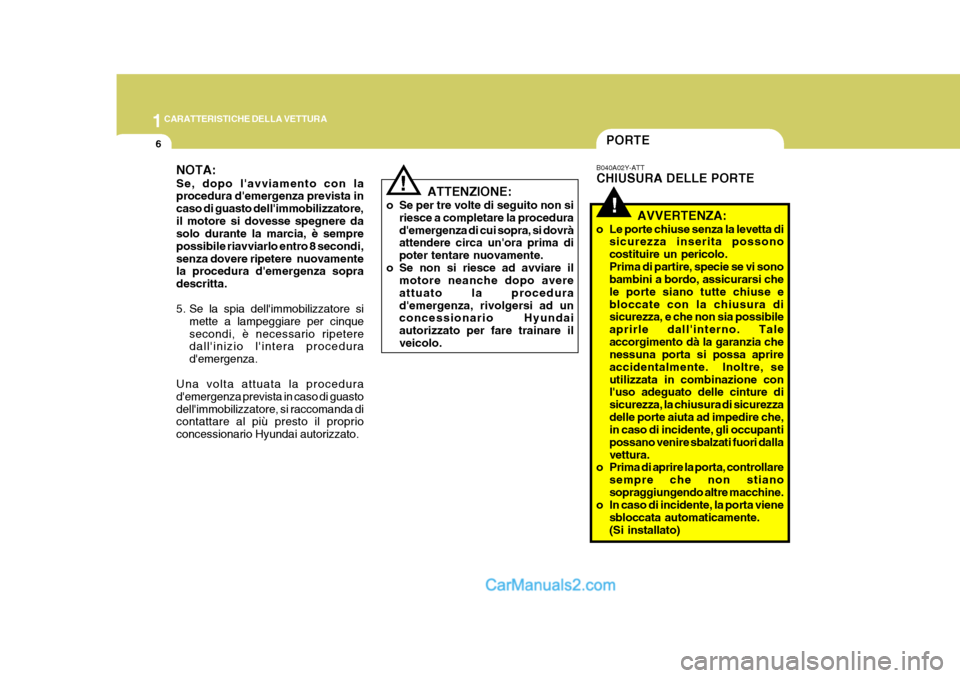

NOTA: Se, dopo l'avviamento con la procedura d'emergenza prevista in caso di guasto dell'immobilizzatore,il motore si dovesse spegnere da solo durante la marcia, è sempre possibile riavviarlo entro 8 secondi,senza dovere ripetere nuovamente la procedura d'emergenza sopra descritta.
5. Se la spia dell'immobilizzatore si
mette a lampeggiare per cinque secondi, è necessario ripetere dall'inizio l'intera procedura d'emergenza.
Una volta attuata la procedurad'emergenza prevista in caso di guastodell'immobilizzatore, si raccomanda di contattare al più presto il proprio concessionario Hyundai autorizzato.
!
PORTE
B040A02Y-ATT CHIUSURA DELLE PORTE
AVVERTENZA:
o Le porte chiuse senza la levetta di sicurezza inserita possono costituire un pericolo.Prima di partire, specie se vi sono bambini a bordo, assicurarsi che le porte siano tutte chiuse ebloccate con la chiusura di sicurezza, e che non sia possibile aprirle dall'interno. Taleaccorgimento dà la garanzia che nessuna porta si possa aprire accidentalmente. Inoltre, seutilizzata in combinazione con l'uso adeguato delle cinture di sicurezza, la chiusura di sicurezzadelle porte aiuta ad impedire che, in caso di incidente, gli occupanti possano venire sbalzati fuori dallavettura.
o Prima di aprire la porta, controllare
sempre che non stianosopraggiungendo altre macchine.
o In caso di incidente, la porta viene
sbloccata automaticamente.(Si installato)
ATTENZIONE:
o Se per tre volte di seguito non si riesce a completare la procedurad'emergenza di cui sopra, si dovrà attendere circa un'ora prima di poter tentare nuovamente.
o Se non si riesce ad avviare il motore neanche dopo avereattuato la procedurad'emergenza, rivolgersi ad un concessionario Hyundai autorizzato per fare trainare ilveicolo.

1
CARATTERISTICHE DELLA VETTURA
7
HFC2009
B040C01FC-GTT Chiusura dall'esterno E' possibile bloccare le porte senza usare la chiave. Per bloccare le porte dall'esterno, premere innanzitutto ilpulsante di bloccaggio portandolo in posizione "LOCK" (bloccaggio), in modo tale che il segno rosso sulpulsante non sia più visibile, quindi chiudere la porta. Se si lascia la chiave inserita nel blocchetto d'avviamento,le porte non si bloccheranno quando verranno chiuse. Questa condizione è normale. (Se installato) NOTA:
o Quando si chiude la porta in
questo modo, ricordare di non lasciare all'interno la chiavettadell'accensione.
o Per prevenire i furti, estrarre
sempre la chiave dell'avviamento,chiudere tutti i finestrini e bloccare tutte le porte e il portellone posteriore quando silascia il veicolo incustodito.
BLOCCO SBLOCCO
HFC2004
SB040B1-FT Apertura, chiusura delle porte anteriori con la chiave
o La porta può essere aperta o chiusa
con la chiave.
o Per chiudere la porta, girare la chiave verso la parte anteriore del veicolo. Per aprirla, girare la chiave verso laparte posteriore del veicolo.

1CARATTERISTICHE DELLA VETTURA
8
BLOCCO
La vostra vettura Hyundai è equipaggiata con un dispositivo dibloccaggio delle porte posteriori (detto "di sicurezza per i bambini"). Quando è inserito il meccanismo di bloccaggio,le porte posteriori non possono essere aperte dall'interno. Si consiglia l'uso di questo dispositivo quando sul sedileposteriore siedono dei bambini piccoli. HFC2006
B040E04A-ATT Bloccaggio delle porte posteriori (Sicurezza per i bambini)
Per inserire la sicurezza per i bambini, in modo tale da rendere impossibilel'apertura delle porte dall'interno, spostare la levetta del dispositivo di bloccaggio nella posizione " " echiudere la porta. Per ripristinare il normale funzionamento delle porte posteriori, spostare la levetta nellaposizione " ". Per aprire la porta dall'esterno, tirare la maniglia della porta, che funzionerànormalmente.
SB040D1-FT Chiusura dall'interno Per chiudere le porte dall'interno, è sufficiente chiudere la porta e premere sulla levetta di sicurezza portandola in posizione "LOCK". Una volta eseguitaquest'operazione, la porta non può più essere aperta né agendo sulla maniglia interna, né agendo sulla manigliaesterna. NOTA: Quando la porta non è bloccata, sono visibili il contrassegno rosso e la dicitura "LOCK" sulla levetta. HFC2005
SBLOCCO

1
CARATTERISTICHE DELLA VETTURA
9
B040G01FC-GTT Chiusura centralizzata (Se installato)
Il bloccaggio e lo sbloccaggio di tutte le portiere viene azionato dal pulsante lato quida. /se vengono bloccate leserrature quando le portiere posteriori e quella lato passeggero sono aperte, chiudendole essere rimarrannobloccate. B040G01FCNOTA:
o Premendo all'indietro la levetta
di bloccaggio, si sbloccheranno tutte le porte ed il portelloneposteriore. Premendo in avanti la levetta di bloccaggio, si bloccheranno tuttele porte ed il portellone posteriore.
o Quando la porta non è bloccata, sono visibili il contrassegnorosso e la dicitura "LOCK" sulla levetta.
o La chiusura centralizzata delle porte si attiva girando la chiave(con sistema antifurto: porta latoguidatore e porta lato passeggero, senza sistema antifurto: solo porta latoguidatore) verso la parte anteriore o posteriore del veicolo. B040H02L-GTT Dispositivo di bloccaggio automatico delle porte in basealla velocità del veicolo(Se installato) Per la sicurezza del guidatore e dei passeggeri, quando la velocità del veicolo si mantiene al di sopra di 40km/h per 2-3 secondi, tale dispositivo blocca automaticamente tutte le porte. Quando si estrae la chiavedell'avviamento, si sbloccheranno automaticamente tutte le porte.
