Hyundai Matrix 2006 Manual del propietario (in Spanish)

5
LA CLAVE PARA OPERACIONES DE MANTENIMIENTO
3
PLAN DE REQUERIMI-
ENTOS DE MANTENCIÓNF020A02A-GHTLa revisión debe efectuarse en
cualquier momento que usted
sospeche o se presente un mal
funcionamiento. Comprobantes de
cualquier servicio de control de algún
sistema del motor, debe ser guardado
para damostrar el cumplimiento de las
condiciones de la garantía.

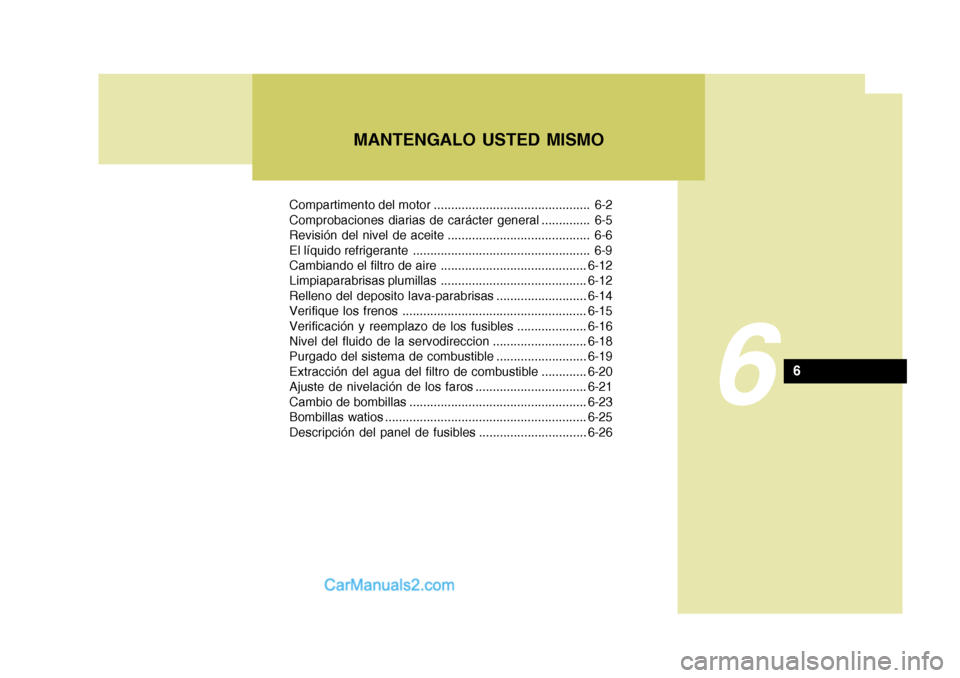

MANTENGALO USTED MISMO
6
6
Compartimento del motor ............................................. 6-2
Comprobaciones diarias de carácter general .............. 6-5
Revisión del nivel de aceite ......................................... 6-6
El líquido refrigerante ................................................... 6-9
Cambiando el filtro de aire ..........................................6-12
Limpiaparabrisas plumillas ..........................................6-12
Relleno del deposito lava-parabrisas ..........................6-14
Verifique los frenos .....................................................6-15
Verificación y reemplazo de los fusibles....................6-16
Nivel del fluido de la servodireccion...........................6-18
Purgado del sistema de combustible..........................6-19
Extracción del agua del filtro de combustible.............6-20
Ajuste de nivelación de los faros................................6-21
Cambio de bombillas...................................................6-23
Bombillas watios..........................................................6-25
Descripción del panel de fusibles...............................6-26

6

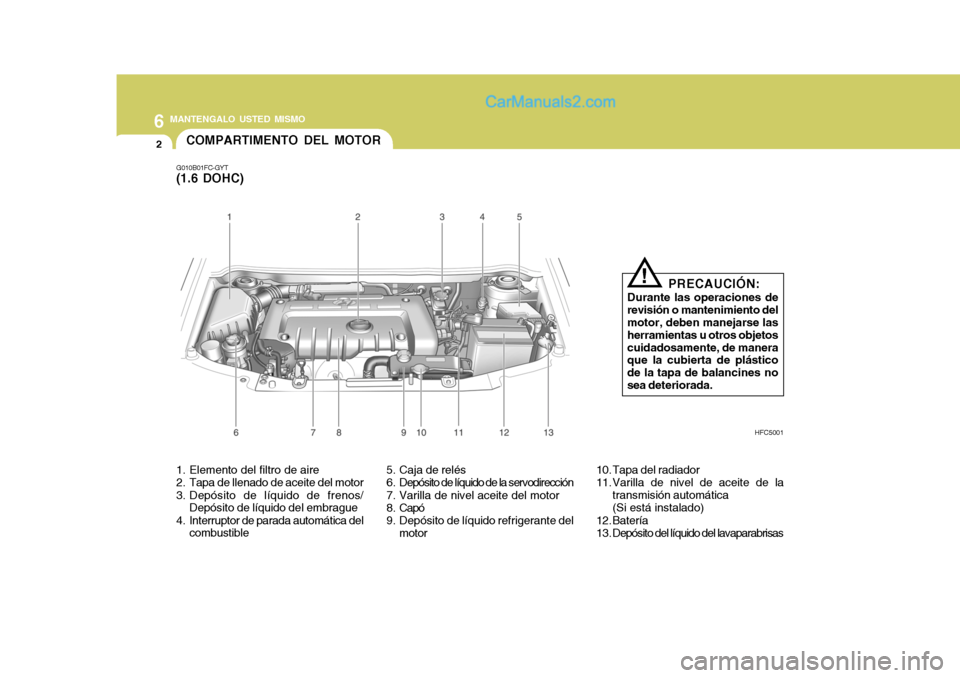

MANTENGALO USTED MISMO2
1. Elemento del filtro de aire
2. Tapa de llenado de aceite del motor
3. Depósito de líquido de frenos/
Depósito de líquido del embrague
4. Interruptor de parada automática del
combustible5. Caja de relés
6. Depósito de líquido de la servodirección
7. Varilla de nivel aceite del motor
8. Capó
9. Depósito de líquido refrigerante del
motor10. Tapa del radiador
11. Varilla de nivel de aceite de la
transmisión automática
(Si está instalado)
12. Batería
13. Depósito del líquido del lavaparabrisas
HFC5001 G010B01FC-GYT
(1.6 DOHC)
PRECAUCIÓN:
Durante las operaciones de
revisión o mantenimiento del
motor, deben manejarse las
herramientas u otros objetos
cuidadosamente, de manera
que la cubierta de plástico
de la tapa de balancines no
sea deteriorada.
!
COMPARTIMENTO DEL MOTOR

6
MANTENGALO USTED MISMO
3
G010C01FC-GYT(1.8 DOHC)
HFC003
1. Elemento del filtro de aire
2. Tapa de llenado de aceite del motor
3. Depósito de líquido de frenos/
Depósito de líquido del embrague
4. Interruptor de parada automática del
combustible5. Caja de relés
6. Depósito de líquido de la servodirección
7. Varilla de nivel aceite del motor
8. Capó
9. Depósito de líquido refrigerante del
motor10. Tapa del radiador
11. Varilla de nivel de aceite de la
transmisión automática
(Si está instalado)
12. Batería
13. Depósito del líquido del lavaparabrisas
PRECAUCIÓN:
Durante las operaciones de
revisión o mantenimiento del
motor, deben manejarse las
herramientas u otros objetos
cuidadosamente, de manera
que la cubierta de plástico
de la tapa de balancines no
sea deteriorada.
!

6

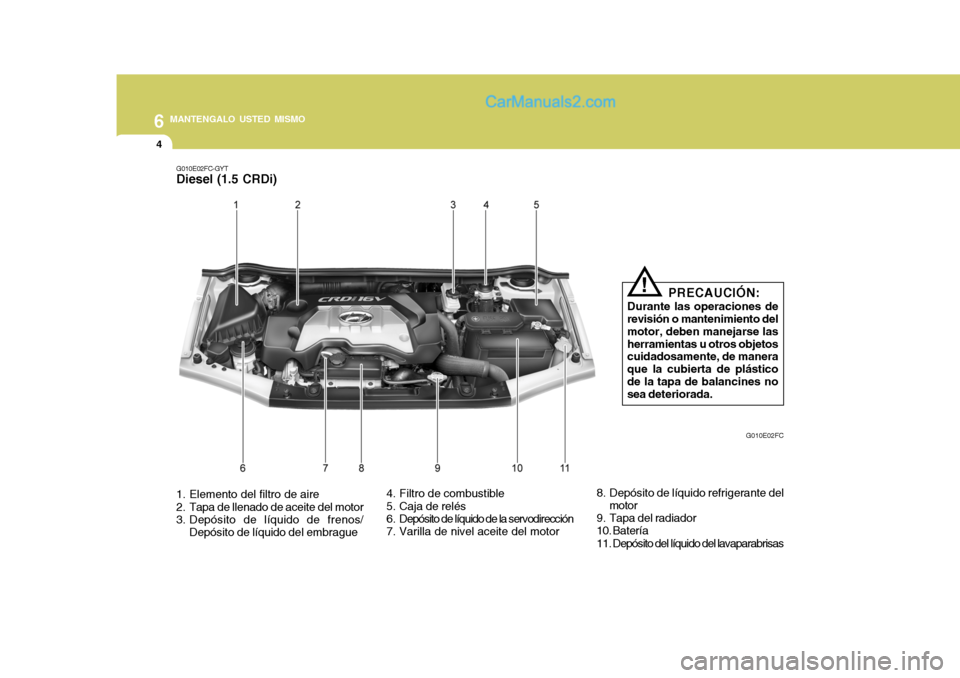

MANTENGALO USTED MISMO4
1. Elemento del filtro de aire
2. Tapa de llenado de aceite del motor
3. Depósito de líquido de frenos/
Depósito de líquido del embrague4. Filtro de combustible
5. Caja de relés
6. Depósito de líquido de la servodirección
7. Varilla de nivel aceite del motor
G010E02FC G010E02FC-GYT
Diesel (1.5 CRDi)
PRECAUCIÓN:
Durante las operaciones de
revisión o mantenimiento del
motor, deben manejarse las
herramientas u otros objetos
cuidadosamente, de manera
que la cubierta de plástico
de la tapa de balancines no
sea deteriorada.
!
8. Depósito de líquido refrigerante del
motor
9. Tapa del radiador
10. Batería
11. Depósito del líquido del lavaparabrisas

6
MANTENGALO USTED MISMO
5
COMPROBACIONES
DIARIAS DE CARÁCTER
GENERALG020A01A-AYTCompartimento del motorLo siguiente deberá ser verificado
regularmente:
o Nivel y condición del aceite del
motor
o Nivel de aceite de la caja de cambios
y condición
o Nivel del depósito de líquido de
frenos
o Nivel de líquido refrigerante
o Nivel de líquido del lavaparabrisas
o Estado de la correa de distribución
o Estado de los manguitos del circuito
de refrigeración
o Estado del elemento de filtración de
aire
o Estado del sistema de escape
o Pérdidas de líquidos (por encima o
bajo otros componentes)
o Nivel de líquido de la servodirección.
G020B01A-AYTExterior del vehículoMensualmente deberán realizarse las
siguientes comprobaciones:
o Aspecto y condiciones generales
o Estado de las ruedas y de sus
tuercas de fijación
o Condiciones del sistema de escape
de gases
o Condiciones y funcionamiento del
alumbrado
o Estado del cristal del parabrisas
o Estado de las escobillas del limpia
parabrisas
o Estado de la pintura e indicios de
corrosión
o Pérdidas de líquidos
o Condición de los cierres de puertas,
capot y porta equipajes
o Estado y presión de aire de las
ruedas (incluyendo la de repuesto)
G020C01A-AYTInterior del vehículoLos siguientes aspectos deberán ser
sometidos a comprobación cada vez
que conduzca el vehículo:
o Funcionamiento del alumbrado
o Funcionamiento del limpia parabrisas
o Claxon
o Calefacción, antihielo y aire
acondicionado (si existiera)
o Estado y funcionamiento de la
dirección
o Retrovisores, estado y ajuste
o Funcionamiento de las luces
intermitentes de giro
o Funcionamiento del pedal del
acelerador
o Estado de los frenos, incluyendo el
de estacionamiento
o Funcionamiento de la caja de
cambio, incluyendo el pedal del
embrague

6

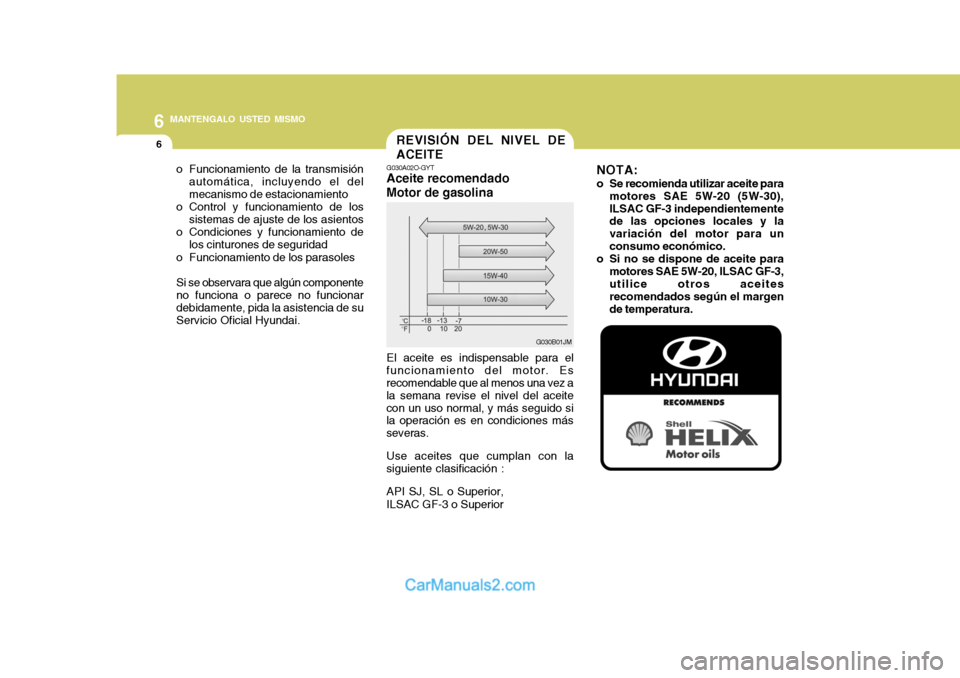

MANTENGALO USTED MISMO6
o Funcionamiento de la transmisión
automática, incluyendo el del
mecanismo de estacionamiento
o Control y funcionamiento de los
sistemas de ajuste de los asientos
o Condiciones y funcionamiento de
los cinturones de seguridad
o Funcionamiento de los parasoles
Si se observara que algún componente
no funciona o parece no funcionar
debidamente, pida la asistencia de su
Servicio Oficial Hyundai.
G030A02O-GYTAceite recomendado
Motor de gasolina
G030B01JM
El aceite es indispensable para el
funcionamiento del motor. Es
recomendable que al menos una vez a
la semana revise el nivel del aceite
con un uso normal, y más seguido si
la operación es en condiciones más
severas.
Use aceites que cumplan con la
siguiente clasificación :
API SJ, SL o Superior,
ILSAC GF-3 o SuperiorREVISIÓN DEL NIVEL DE
ACEITE
NOTA:
o Se recomienda utilizar aceite para
motores SAE 5W-20 (5W-30),
ILSAC GF-3 independientemente
de las opciones locales y la
variación del motor para un
consumo económico.
o Si no se dispone de aceite para
motores SAE 5W-20, ILSAC GF-3,
utilice otros aceites
recomendados según el margen
de temperatura.

6
MANTENGALO USTED MISMO
7

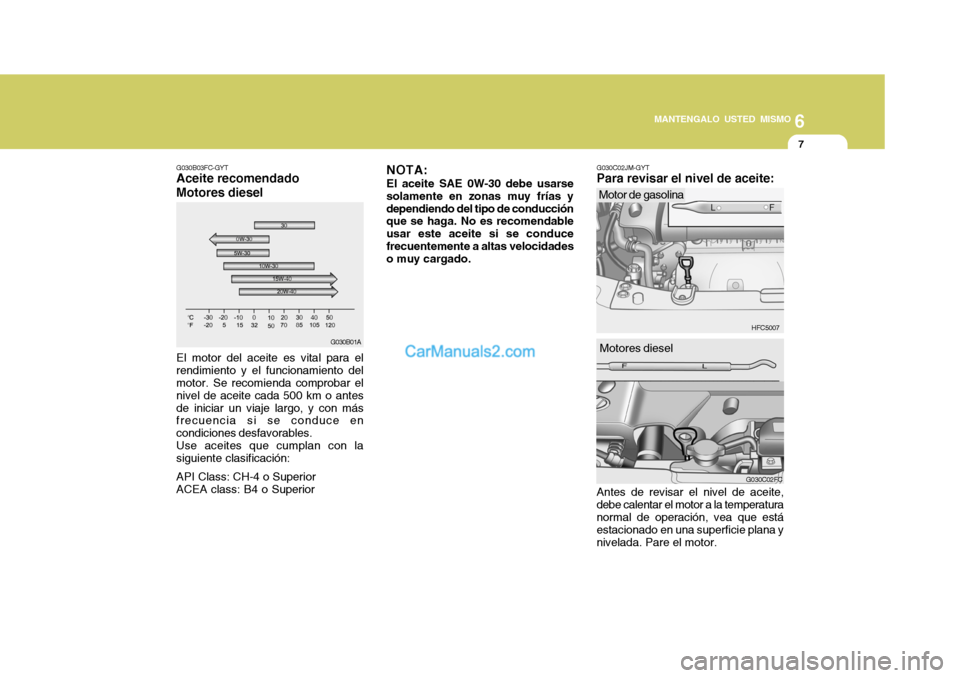

G030B03FC-GYTAceite recomendado
Motores diesel
G030B01A
El motor del aceite es vital para el
rendimiento y el funcionamiento del
motor. Se recomienda comprobar el
nivel de aceite cada 500 km o antes
de iniciar un viaje largo, y con más
frecuencia si se conduce en
condiciones desfavorables.
Use aceites que cumplan con la
siguiente clasificación:
API Class: CH-4 o Superior
ACEA class: B4 o Superior
NOTA:El aceite SAE 0W-30 debe usarse
solamente en zonas muy frías y
dependiendo del tipo de conducción
que se haga. No es recomendable
usar este aceite si se conduce
frecuentemente a altas velocidades
o muy cargado.
G030C02JM-GYTPara revisar el nivel de aceite:
HFC5007
Motor de gasolina
G030C02FC
Motores diesel
Antes de revisar el nivel de aceite,
debe calentar el motor a la temperatura
normal de operación, vea que está
estacionado en una superficie plana y
nivelada. Pare el motor.

6
MANTENGALO USTED MISMO8
!
!

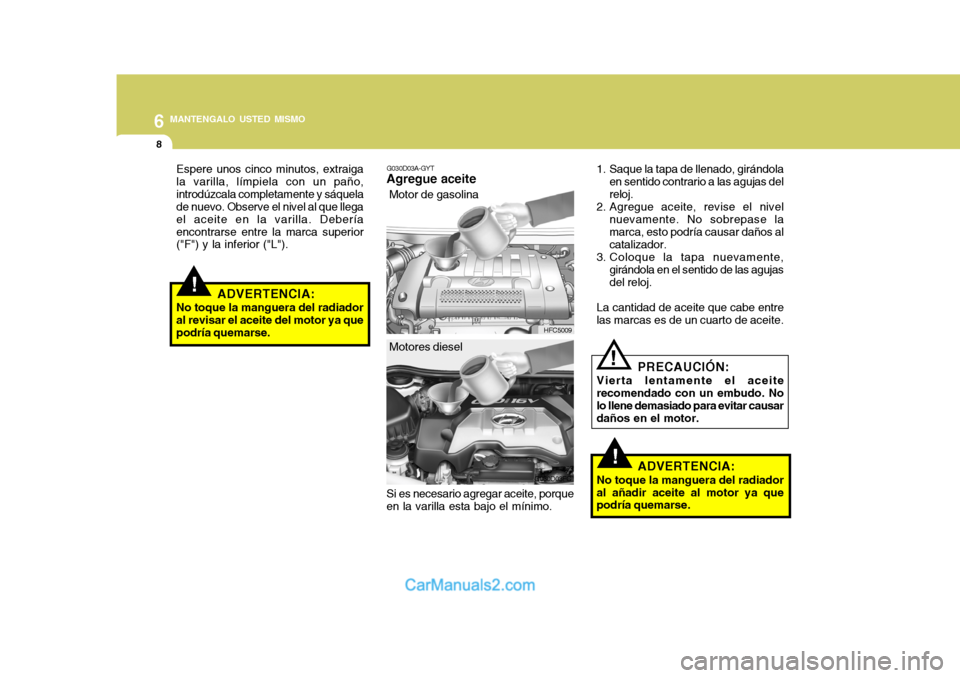

Espere unos cinco minutos, extraiga
la varilla, límpiela con un paño,
introdúzcala completamente y sáquela
de nuevo. Observe el nivel al que llega
el aceite en la varilla. Debería
encontrarse entre la marca superior
("F") y la inferior ("L").
G030D03A-GYTAgregue aceite
HFC5009
G030D03FC
Motor de gasolina
Motores diesel
Si es necesario agregar aceite, porque
en la varilla esta bajo el mínimo.1. Saque la tapa de llenado, girándola
en sentido contrario a las agujas del
reloj.
2. Agregue aceite, revise el nivel
nuevamente. No sobrepase la
marca, esto podría causar daños al
catalizador.
3. Coloque la tapa nuevamente,
girándola en el sentido de las agujas
del reloj.
La cantidad de aceite que cabe entre
las marcas es de un cuarto de aceite.
!
PRECAUCIÓN:
Vierta lentamente el aceite
recomendado con un embudo. No
lo llene demasiado para evitar causar
daños en el motor.
ADVERTENCIA:
No toque la manguera del radiador
al añadir aceite al motor ya que
podría quemarse.
ADVERTENCIA:
No toque la manguera del radiador
al revisar el aceite del motor ya que
podría quemarse.

6
MANTENGALO USTED MISMO
9

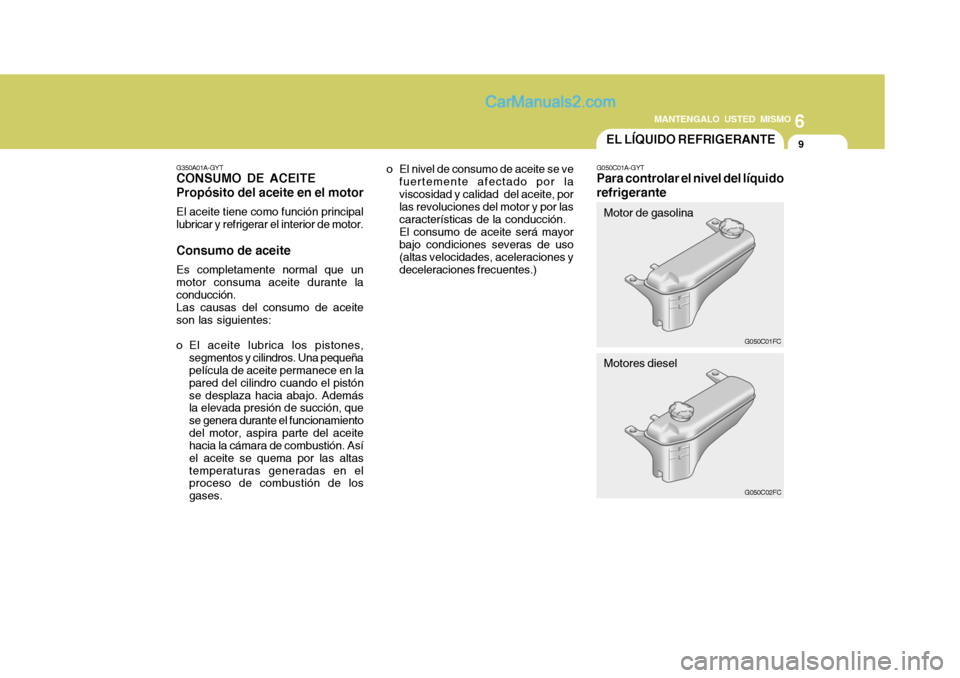

EL LÍQUIDO REFRIGERANTE
G350A01A-GYTCONSUMO DE ACEITE
Propósito del aceite en el motorEl aceite tiene como función principal
lubricar y refrigerar el interior de motor.Consumo de aceiteEs completamente normal que un
motor consuma aceite durante la
conducción.
Las causas del consumo de aceite
son las siguientes:
o El aceite lubrica los pistones,
segmentos y cilindros. Una pequeña
película de aceite permanece en la
pared del cilindro cuando el pistón
se desplaza hacia abajo. Además
la elevada presión de succión, que
se genera durante el funcionamiento
del motor, aspira parte del aceite
hacia la cámara de combustión. Así
el aceite se quema por las altas
temperaturas generadas en el
proceso de combustión de los
gases.o El nivel de consumo de aceite se ve
fuertemente afectado por la
viscosidad y calidad del aceite, por
las revoluciones del motor y por las
características de la conducción.
El consumo de aceite será mayor
bajo condiciones severas de uso
(altas velocidades, aceleraciones y
deceleraciones frecuentes.)
G050C01A-GYTPara controlar el nivel del líquido
refrigerante
G050C01FC
G050C02FC
Motores diesel Motor de gasolina
