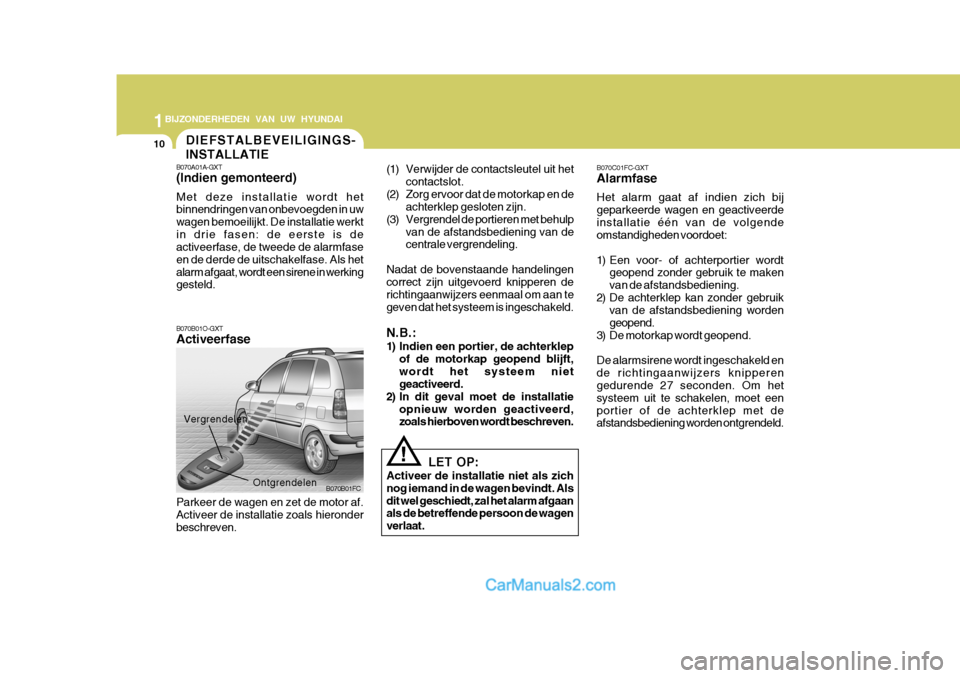

Page 21 of 232
1BIJZONDERHEDEN VAN UW HYUNDAI
10
B070C01FC-GXT Alarmfase Het alarm gaat af indien zich bij geparkeerde wagen en geactiveerdeinstallatie één van de volgende omstandigheden voordoet:
1) Een voor- of achterportier wordtgeopend zonder gebruik te maken van de afstandsbediening.
2) De achterklep kan zonder gebruik van de afstandsbediening wordengeopend.
3) De motorkap wordt geopend. De alarmsirene wordt ingeschakeld en de richtingaanwijzers knipperen gedurende 27 seconden. Om het systeem uit te schakelen, moet eenportier of de achterklep met de afstandsbediening worden ontgrendeld.
!
(1) Verwijder de contactsleutel uit het
contactslot.
(2) Zorg ervoor dat de motorkap en de achterklep gesloten zijn.
(3) Vergrendel de portieren met behulp
van de afstandsbediening van de centrale vergrendeling.
Nadat de bovenstaande handelingencorrect zijn uitgevoerd knipperen de richtingaanwijzers eenmaal om aan tegeven dat het systeem is ingeschakeld. N.B.:
1) Indien een portier, de achterklep of de motorkap geopend blijft, wordt het systeem niet geactiveerd.
2) In dit geval moet de installatie opnieuw worden geactiveerd,zoals hierboven wordt beschreven.
LET OP:
Activeer de installatie niet als zich nog iemand in de wagen bevindt. Alsdit wel geschiedt, zal het alarm afgaan als de betreffende persoon de wagen verlaat.
DIEFSTALBEVEILIGINGS- INSTALLATIE
B070B01O-GXT Activeerfase Parkeer de wagen en zet de motor af. Activeer de installatie zoals hieronder beschreven. B070B01FC
Vergrendelen
Ontgrendelen
B070A01A-GXT (Indien gemonteerd) Met deze installatie wordt het binnendringen van onbevoegden in uw wagen bemoeilijkt. De installatie werktin drie fasen: de eerste is de activeerfase, de tweede de alarmfase en de derde de uitschakelfase. Als hetalarm afgaat, wordt een sirene in werking gesteld.
Page 22 of 232
1
BIJZONDERHEDEN VAN UW HYUNDAI
11
3A9BA21
B070D02O-AXT UITSCHAKELFASE
Het systeem wordt op de volgende wijze uitgeschakeld: Het bestuurders- of passagiersportier wordt ontgrendeld door het indrukken van de "UNLOCK" toets van deafstandsbediening. Na het uitvoeren van de bovengenoemde handelingen knipperen de richtingaanwijzers tweemaal om aan te geven dat het systeem isuitgeschakeld. LET OP:
De alarminstallatie kan alleen met de afstandsbediening worden uitgeschakeld. Kan de installatie nietmet de afstandsbediening worden uitgeschakeld, ga dan als volgt te werk:
1. Ontgrendel het portier met de sleutel; hierdoor wordt het alarm geactiveerd.
2. Steek de sleutel in het contactslot en draai de sleutel in de stand"ON".
3. Wacht 30 seconden. Nadat de bovenstaande handelingen zijn uitgevoerd, wordt dealarminstallatie uitgeschakeld.
!
N.B.: Nadat het systeem is uitgeschakeld, kan het alleen weer worden ingeschakeld door deinschakelprocedure opnieuw uit te voeren.
B070F02A-GXT Afstandsbediening (Keyless Entry System) Portieren vergrendelen
1. Sluit alle portieren.
2. Druk de toets "LOCK" op de
afstandsbediening in.
3. Nadat de portieren zijn vergrendeld, knipperen de richtingaanwijzers eenmaal, om aan te geven dat hetsysteem is ingeschakeld.
Portieren ontgrendelen
1. Druk de toets "UNLOCK" op de afstandsbediening in.
2. Nadat de portieren zijn ontgrendeld,
knipperen de richtingaanwijzers tweemaal, om aan te geven dat het systeem is uitgeschakeld.
N.B.: In de volgende omstandigheden werkt de afstandsbediening niet:
- Als het contact aan staat.
- Als de afstandsbediening buiten het bereik van de ontvanger is (10m).

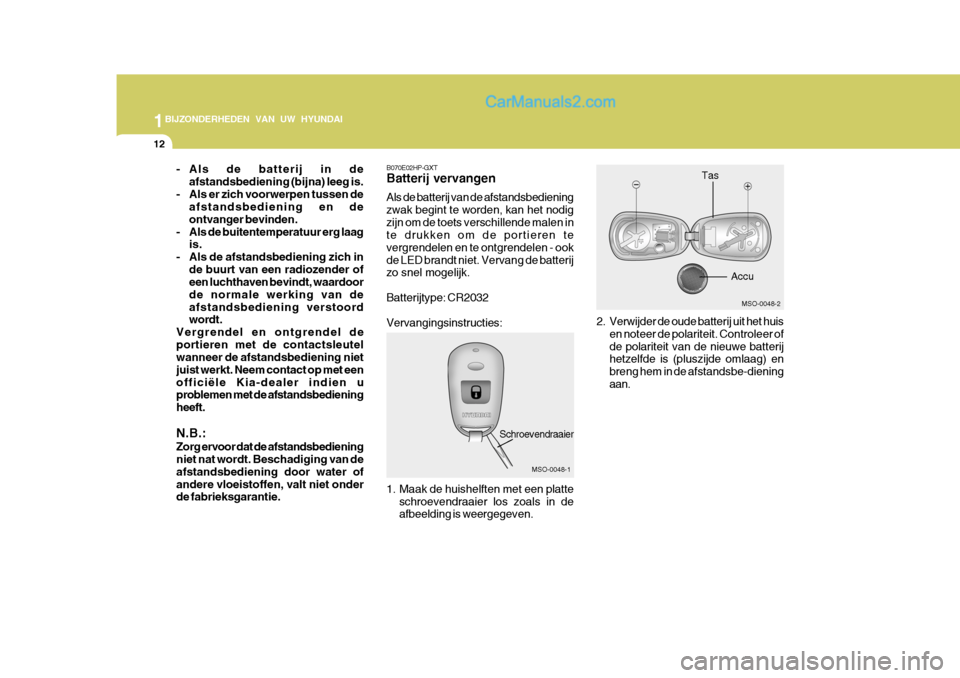

Page 23 of 232
1BIJZONDERHEDEN VAN UW HYUNDAI
12
MSO-0048-2
Accu
MSO-0048-1
Schroevendraaier Tas
B070E02HP-GXT Batterij vervangen Als de batterij van de afstandsbediening zwak begint te worden, kan het nodigzijn om de toets verschillende malen in te drukken om de portieren te vergrendelen en te ontgrendelen - ookde LED brandt niet. Vervang de batterij zo snel mogelijk. Batterijtype: CR2032 Vervangingsinstructies:
1. Maak de huishelften met een platte
schroevendraaier los zoals in de afbeelding is weergegeven. 2. Verwijder de oude batterij uit het huis
en noteer de polariteit. Controleer of de polariteit van de nieuwe batterij hetzelfde is (pluszijde omlaag) en breng hem in de afstandsbe-dieningaan.
- Als de batterij in de
afstandsbediening (bijna) leeg is.
- Als er zich voorwerpen tussen de afstandsbediening en deontvanger bevinden.
- Als de buitentemperatuur erg laag is.
- Als de afstandsbediening zich in de buurt van een radiozender of een luchthaven bevindt, waardoor de normale werking van deafstandsbediening verstoord wordt.
Vergrendel en ontgrendel de portieren met de contactsleutel wanneer de afstandsbediening niet juist werkt. Neem contact op met eenofficiële Kia-dealer indien u problemen met de afstandsbediening heeft. N.B.: Zorg ervoor dat de afstandsbediening niet nat wordt. Beschadiging van de afstandsbediening door water ofandere vloeistoffen, valt niet onder de fabrieksgarantie.

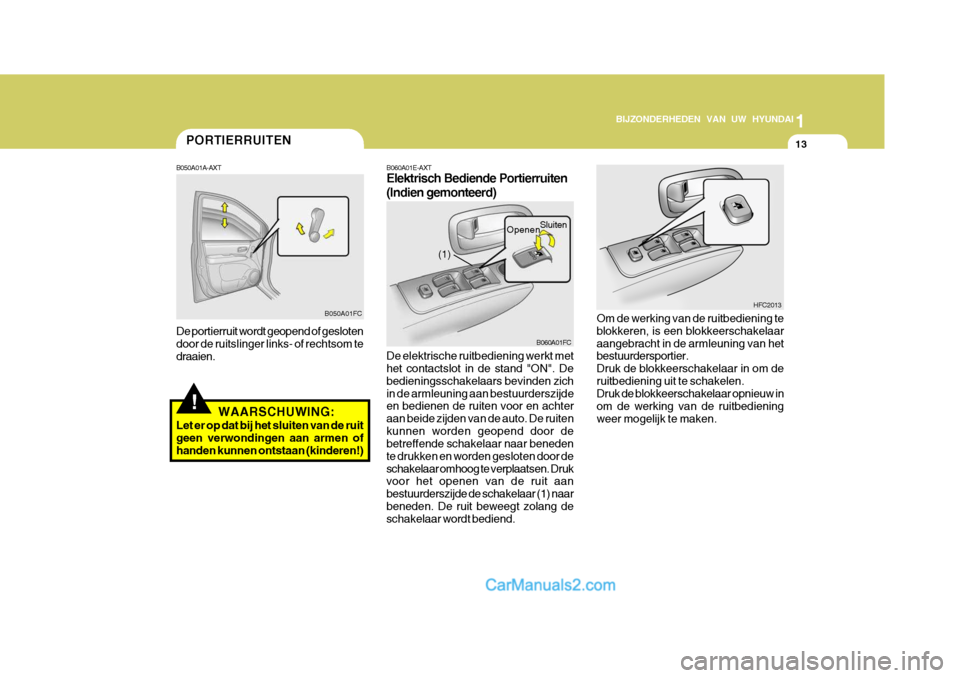

Page 24 of 232
1
BIJZONDERHEDEN VAN UW HYUNDAI
13PORTIERRUITEN
!
B050A01A-AXT De portierruit wordt geopend of gesloten door de ruitslinger links- of rechtsom tedraaien.
WAARSCHUWING:
Let er op dat bij het sluiten van de ruitgeen verwondingen aan armen ofhanden kunnen ontstaan (kinderen!) B050A01FCB060A01E-AXT Elektrisch Bediende Portierruiten (Indien gemonteerd)
Sluiten
De elektrische ruitbediening werkt met het contactslot in de stand "ON". De bedieningsschakelaars bevinden zichin de armleuning aan bestuurderszijde en bedienen de ruiten voor en achter aan beide zijden van de auto. De ruitenkunnen worden geopend door de betreffende schakelaar naar beneden te drukken en worden gesloten door deschakelaar omhoog te verplaatsen. Druk voor het openen van de ruit aan bestuurderszijde de schakelaar (1) naarbeneden. De ruit beweegt zolang de schakelaar wordt bediend. B060A01FC
(1)
Openen
Om de werking van de ruitbediening te blokkeren, is een blokkeerschakelaaraangebracht in de armleuning van het bestuurdersportier. Druk de blokkeerschakelaar in om deruitbediening uit te schakelen. Druk de blokkeerschakelaar opnieuw in om de werking van de ruitbedieningweer mogelijk te maken. HFC2013

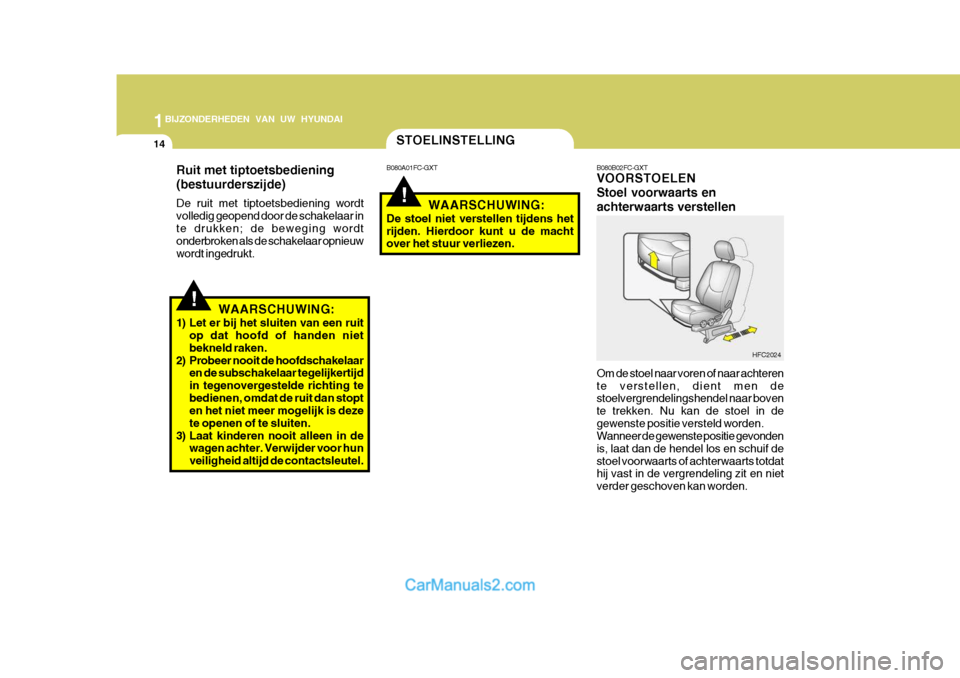

Page 25 of 232
1BIJZONDERHEDEN VAN UW HYUNDAI
14
!
!
STOELINSTELLING
WAARSCHUWING:
1) Let er bij het sluiten van een ruit op dat hoofd of handen niet bekneld raken.
2) Probeer nooit de hoofdschakelaar en de subschakelaar tegelijkertijdin tegenovergestelde richting tebedienen, omdat de ruit dan stopt en het niet meer mogelijk is deze te openen of te sluiten.
3) Laat kinderen nooit alleen in de wagen achter. Verwijder voor hunveiligheid altijd de contactsleutel. HFC2024
B080B02FC-GXT VOORSTOELEN Stoel voorwaarts enachterwaarts verstellen
B080A01FC-GXT
WAARSCHUWING:
De stoel niet verstellen tijdens het rijden. Hierdoor kunt u de macht over het stuur verliezen.
Om de stoel naar voren of naar achteren te verstellen, dient men de stoelvergrendelingshendel naar boven te trekken. Nu kan de stoel in degewenste positie versteld worden. Wanneer de gewenste positie gevonden is, laat dan de hendel los en schuif destoel voorwaarts of achterwaarts totdat hij vast in de vergrendeling zit en niet verder geschoven kan worden.
Ruit met tiptoetsbediening (bestuurderszijde) De ruit met tiptoetsbediening wordt volledig geopend door de schakelaar inte drukken; de beweging wordt onderbroken als de schakelaar opnieuw wordt ingedrukt.

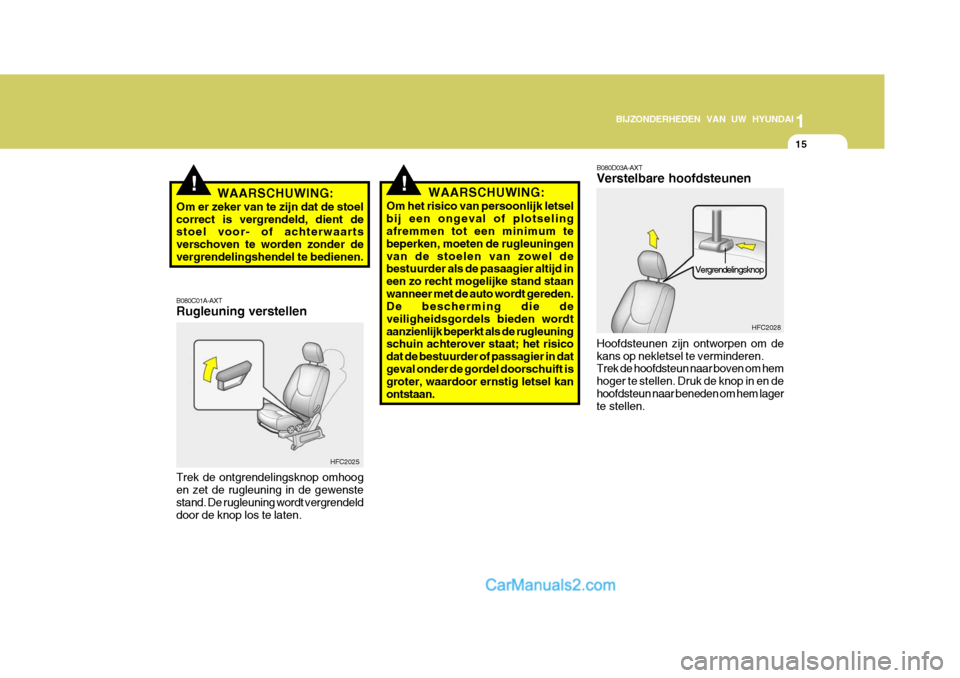

Page 26 of 232
1
BIJZONDERHEDEN VAN UW HYUNDAI
15
!!WAARSCHUWING:
Om het risico van persoonlijk letsel bij een ongeval of plotseling afremmen tot een minimum te beperken, moeten de rugleuningenvan de stoelen van zowel de bestuurder als de pasaagier altijd in een zo recht mogelijke stand staanwanneer met de auto wordt gereden. De bescherming die de veiligheidsgordels bieden wordtaanzienlijk beperkt als de rugleuning schuin achterover staat; het risico dat de bestuurder of passagier in datgeval onder de gordel doorschuift is groter, waardoor ernstig letsel kan ontstaan.
Trek de ontgrendelingsknop omhoogen zet de rugleuning in de gewenste stand. De rugleuning wordt vergrendeld door de knop los te laten. HFC2025
B080C01A-AXT Rugleuning verstellen
Vergrendelingsknop
HFC2028
B080D03A-AXT Verstelbare hoofdsteunen Hoofdsteunen zijn ontworpen om de kans op nekletsel te verminderen. Trek de hoofdsteun naar boven om hem hoger te stellen. Druk de knop in en dehoofdsteun naar beneden om hem lager te stellen.
WAARSCHUWING:
Om er zeker van te zijn dat de stoel correct is vergrendeld, dient de stoel voor- of achterwaarts verschoven te worden zonder devergrendelingshendel te bedienen.

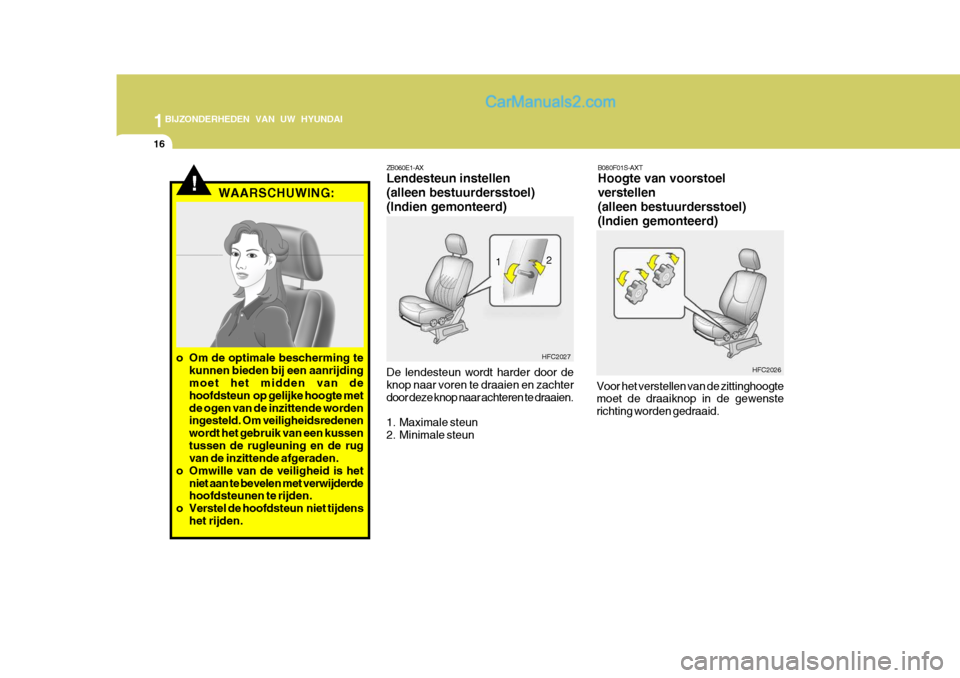

Page 27 of 232
1BIJZONDERHEDEN VAN UW HYUNDAI
16
!
ZB060E1-AX Lendesteun instellen (alleen bestuurdersstoel)(Indien gemonteerd) De lendesteun wordt harder door de knop naar voren te draaien en zachterdoor deze knop naar achteren te draaien.
1. Maximale steun
2. Minimale steun HFC2027
WAARSCHUWING:
B080F01S-AXT Hoogte van voorstoel verstellen(alleen bestuurdersstoel)(Indien gemonteerd)
Voor het verstellen van de zittinghoogte moet de draaiknop in de gewenste richting worden gedraaid. HFC2026
1
2
B080D01JM
o Om de optimale bescherming te kunnen bieden bij een aanrijding moet het midden van de hoofdsteun op gelijke hoogte metde ogen van de inzittende worden ingesteld. Om veiligheidsredenen wordt het gebruik van een kussentussen de rugleuning en de rug van de inzittende afgeraden.
o Omwille van de veiligheid is het niet aan te bevelen met verwijderdehoofdsteunen te rijden.
o Verstel de hoofdsteun niet tijdens het rijden.

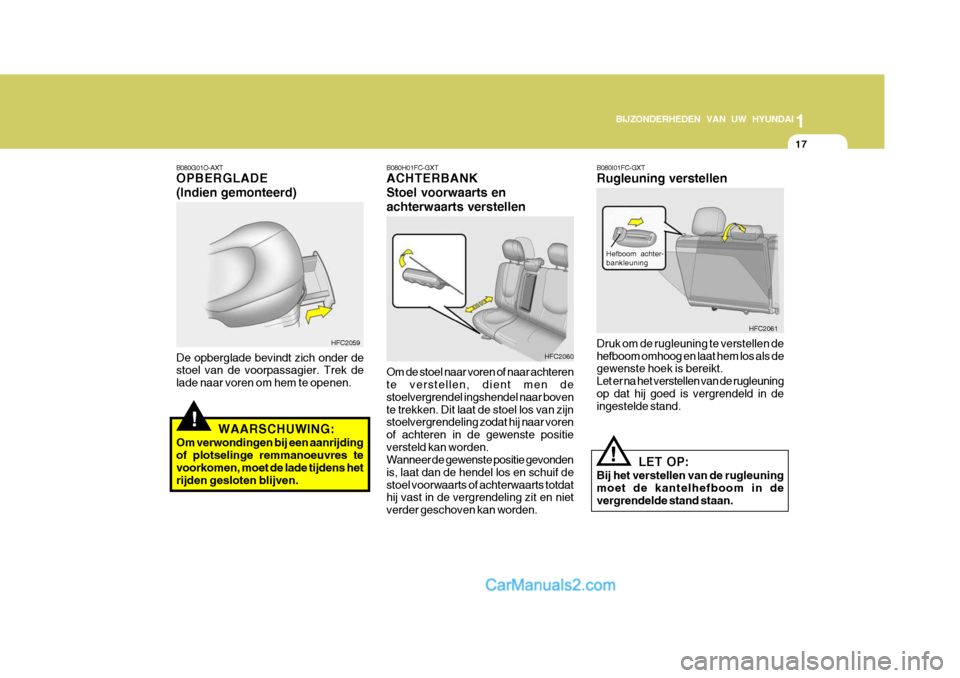

Page 28 of 232
1
BIJZONDERHEDEN VAN UW HYUNDAI
17
!
HFC2059
B080G01O-AXT OPBERGLADE
(Indien gemonteerd)
De opberglade bevindt zich onder de stoel van de voorpassagier. Trek de lade naar voren om hem te openen. WAARSCHUWING:
Om verwondingen bij een aanrijdingof plotselinge remmanoeuvres te voorkomen, moet de lade tijdens het rijden gesloten blijven. B080H01FC-GXT ACHTERBANK Stoel voorwaarts enachterwaarts verstellen Om de stoel naar voren of naar achteren te verstellen, dient men de stoelvergrendel ingshendel naar bovente trekken. Dit laat de stoel los van zijn stoelvergrendeling zodat hij naar voren of achteren in de gewenste positieversteld kan worden. Wanneer de gewenste positie gevonden is, laat dan de hendel los en schuif destoel voorwaarts of achterwaarts totdat hij vast in de vergrendeling zit en niet verder geschoven kan worden.
HFC2060B080I01FC-GXT Rugleuning verstellen Druk om de rugleuning te verstellen de hefboom omhoog en laat hem los als de gewenste hoek is bereikt. Let er na het verstellen van de rugleuningop dat hij goed is vergrendeld in de ingestelde stand.
LET OP:
Bij het verstellen van de rugleuning moet de kantelhefboom in de vergrendelde stand staan.
! HFC2061
Hefboom achter- bankleuning

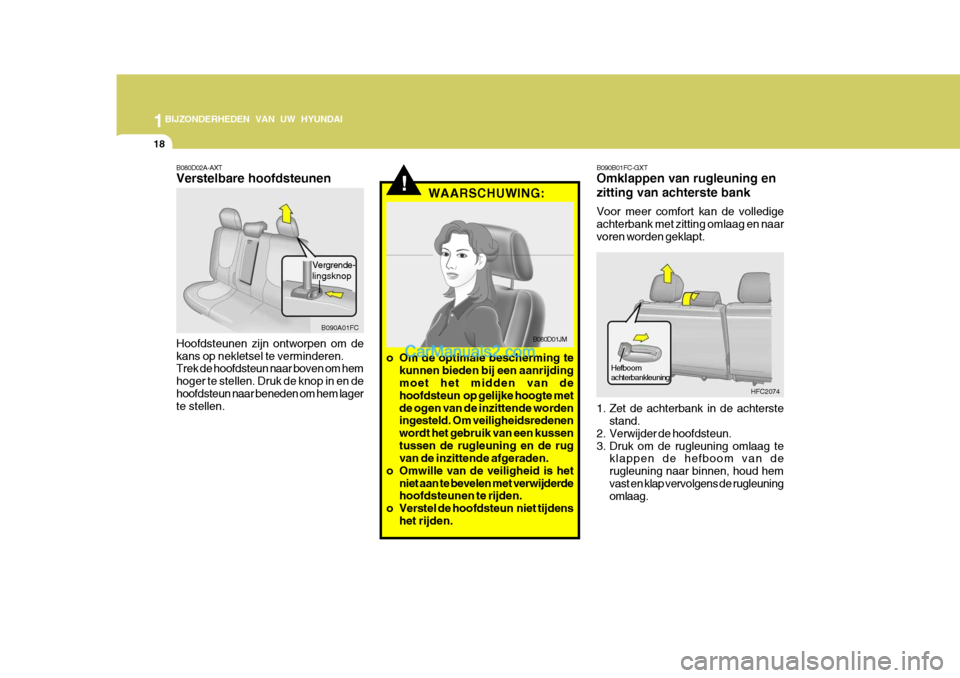

Page 29 of 232
1BIJZONDERHEDEN VAN UW HYUNDAI
18
B090B01FC-GXT Omklappen van rugleuning en zitting van achterste bank Voor meer comfort kan de volledige achterbank met zitting omlaag en naarvoren worden geklapt.
1. Zet de achterbank in de achterste
stand.
2. Verwijder de hoofdsteun.
3. Druk om de rugleuning omlaag te klappen de hefboom van derugleuning naar binnen, houd hemvast en klap vervolgens de rugleuning omlaag.
B080D02A-AXT Verstelbare hoofdsteunen Hoofdsteunen zijn ontworpen om de kans op nekletsel te verminderen. Trek de hoofdsteun naar boven om hem hoger te stellen. Druk de knop in en dehoofdsteun naar beneden om hem lager te stellen.
Vergrende- lingsknop
B090A01FC
!WAARSCHUWING:
HFC2074
Hefboom achterbankleuning
o Om de optimale bescherming te
kunnen bieden bij een aanrijding moet het midden van de hoofdsteun op gelijke hoogte metde ogen van de inzittende worden ingesteld. Om veiligheidsredenen wordt het gebruik van een kussentussen de rugleuning en de rug van de inzittende afgeraden.
o Omwille van de veiligheid is het niet aan te bevelen met verwijderdehoofdsteunen te rijden.
o Verstel de hoofdsteun niet tijdens het rijden.
B080D01JM

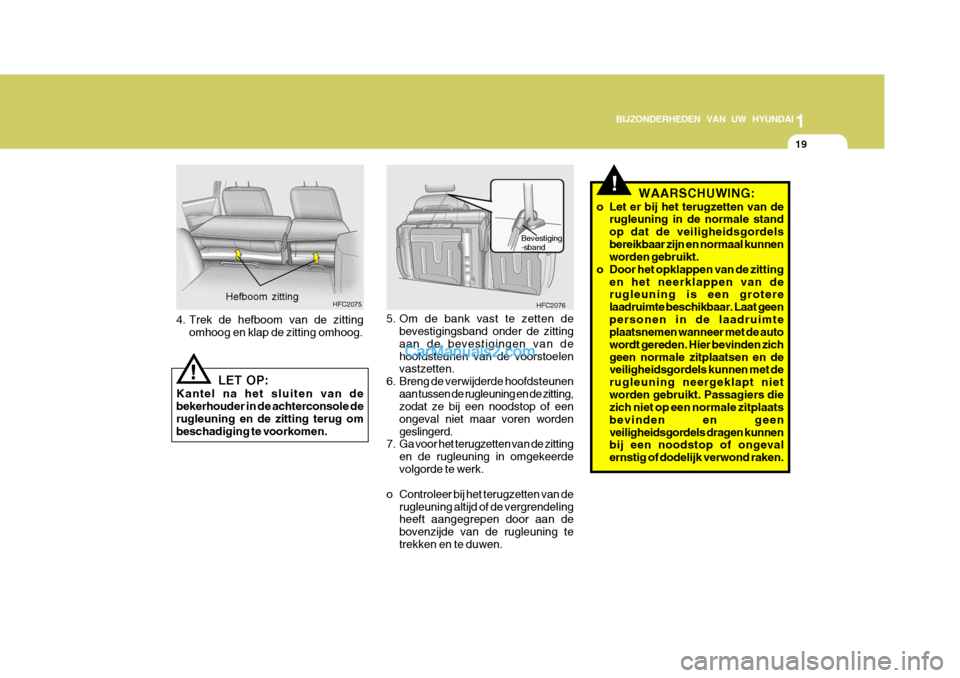

Page 30 of 232
1
BIJZONDERHEDEN VAN UW HYUNDAI
19
!
5. Om de bank vast te zetten de
bevestigingsband onder de zitting aan de bevestigingen van dehoofdsteunen van de voorstoelen vastzetten.
6. Breng de verwijderde hoofdsteunen aan tussen de rugleuning en de zitting,zodat ze bij een noodstop of een ongeval niet maar voren wordengeslingerd.
7. Ga voor het terugzetten van de zitting
en de rugleuning in omgekeerdevolgorde te werk.
o Controleer bij het terugzetten van de rugleuning altijd of de vergrendeling heeft aangegrepen door aan de bovenzijde van de rugleuning tetrekken en te duwen.
4. Trek de hefboom van de zitting
omhoog en klap de zitting omhoog.
LET OP:
Kantel na het sluiten van debekerhouder in de achterconsole derugleuning en de zitting terug om beschadiging te voorkomen.
! HFC2075
HFC2076
Hefboom zitting Bevestiging -sband
WAARSCHUWING:
o Let er bij het terugzetten van de rugleuning in de normale stand op dat de veiligheidsgordelsbereikbaar zijn en normaal kunnen worden gebruikt.
o Door het opklappen van de zitting en het neerklappen van derugleuning is een grotere laadruimte beschikbaar. Laat geenpersonen in de laadruimte plaatsnemen wanneer met de auto wordt gereden. Hier bevinden zichgeen normale zitplaatsen en de veiligheidsgordels kunnen met de rugleuning neergeklapt nietworden gebruikt. Passagiers die zich niet op een normale zitplaats bevinden en geenveiligheidsgordels dragen kunnen bij een noodstop of ongeval ernstig of dodelijk verwond raken.
