Hyundai Matrix 2007 Instruktionsbog (in Danish)

5EMISSIONSKONTROL-SYSTEM
4EGR SYSTEM
H020C01S-GCT ; Til diesel motor Dette system hjælper med til at kontrollere kvælstofoxiderne ved at recirkulere en del afudstødningsgassen til motoren, hvilket reducerer cylinderens forbrændings- temperatur.

Vognidentifikationsnummer (VIN) ................................. 6-2 Motornummer............................................................... 6-2
Dæk .............................................................................. 6-3Vinter dæk ..................................................................... 6-4
Snekæder ..................................................................... 6-4
Hjulrotation .................................................................... 6-5
Hjulafbalancering .......................................................... 6-5
Dækkenes vejgreb ....................................................... 6-5
Hvornår dæk skal udskiftes ......................................... 6-6
Reservehjul og værktøjer ............................................. 6-6 TING DE BØR VIDE
Forbrugeroplysning
66

6FORBRUGEROPLYSNING
2
I010B02E
VOGNIDENTIFIKATIONSN- UMMER (VIN)
I010B01S-GCT Motornummer
I010A01FC-GCT
Bilens identifikationsnummer (VIN) er det nummer, der anvendes ved indregistrering af bilen samt i forbindelse med alle lovmæssigeforhold såsom ejerskab osv. Dieselmotor
HFC600
Benzinmotor (1,6 DOHC)
I010B02B
Motornummeret er stemplet ind i motorblokken som vist på tegningen.SSA8010B
Benzinmotor (1,8 DOHC)
HFC6001 Nummeret findes på identifikationspladen, som er fastgjortpå panelet i motorrummet i fører- siden.

6
FORBRUGEROPLYSNING
3DÆK
SI010C1-FC DÆKINFORMATIONER Dækkene på Deres nye Hyundai er
valgt for at give den bedste ydelse ved normal kørsel. I030A01FC-GCT ANBEFALEDE DÆKTRYK Dækmærket, der er placeret på førersiden af "C"-søjlens yderpanel, angiver det anbefalede dæktryk for bilen.
I030A02FC
5,5Jx14 5,5Jx156,0Jx153,5Jx15 3,5Jx15 Dæk-
størrelse
Ring-
størrelse Dæktryk
, kPa (PSI)
185/65R14 195/55R15205/55R15
T115/70D15 T115/70R15 BAG
210(30)210(30) 210(30)420(60)420(60) FOR
250(36)250(36)250(36) 420(60) 420(60)
Maks. 2
personer Op til
maks. last
BAG
250(36)250(36)250(36) 420(60) 420(60)
FOR
210(30)210(30)210(30)420(60) 420(60)
Dette tryk er valgt for at sikre den mest tilfredsstillende kombination afkøre-komfort, dækslitage og stabilitet under normale forhold. Dæktrykket bør kontrolleres mindst en gang ommåneden. Det anbefalede dæktryk bør bevares af følgende årsager:
o Dæktryk lavere end de anbefalede giver uens slitage og dårlig styreevne.
o Dæktryk højere end de anbefalede
forøger risikoen for beskadigelserved stød og giver uens slitage.

6FORBRUGEROPLYSNING
4
!
SI030A1-FC VINTERDÆK Sætter De vinterdæk på bilen, skal de være af samme størrelse og belastningsevne som de originaledæk.Vinterdæk skal monteres på alle firehjul, ellers kan det gå ud overstyreevnen.Vinterdæk skal være pumpet med 4psi (28 kPa) højere tryk end de tryk, der anbefales for standarddækkene på dækmærkaten på førerdørensindvendige panel, eller op til det maksimale tryk, der er angivet på siden af dækket. Dækket pumpes tilden mindste af disse to værdier.Kør ikke hurtigere end 120 km/t, nårDe kører med vinterdæk. I050A01E-GCT SNEKÆDER Snekæder skal monteres på
forhjulene. Sørg for, at dækkene er af den korrekte størrelse, og at demonteres i overensstemmelse med fabrikantens instruktioner.
For at minimere slitagen på dæk og
kæder bør De ikke fortsætte med at køre med snekæder, når der ikke længere er brug for dem.
ADVARSEL:
o Ved kørsel på sne- eller isdækkede veje, bør man køre maksimalt 30 km/t.
o Brug SAE "S" klassificering eller kæder af stålwire & plastik
o Hvis der opstår støj pga. at
snekæden rammer bilens chas-sis, skal snekæden strammes.
o Efter ca. 0,5 - 1 km's kørsel med snekæder skal man stramme snekæderne på ny for at undgå skade på bilens chassis.
! FORSIGTIG:
Overhold altid følgende:
o Kontroller trykkene, når dækkene er kolde. Det vil sige, når bilen har holdt stille i mindst tre timerog ikke har kørt over 1,6 km siden kørslens start.
o Kontroller trykket i reservehjulet, hver gang De kontroller trykket ide øvrige dæk.
o Læs aldrig bilen for meget. Vær særlig opmærksom på dette, hvis De udstyrer bilen medtagbagagebærer.

6
FORBRUGEROPLYSNING
5
!
HA1409
I060A01FC-GCT HJULROTATION
Hjulene skal roteres for hver 10,000
km. Hvis De mellem hjulrotationerne bemærker, at dækkene slides uens,skal De lade en Hyundai forhandler efterse bilen, så årsagen kan afhjælpes.
Efter rotationen skal De justere
dæktrykkene og huske at kontrollerehjulmøtrikkernes tilspænding. Reservehjul ADVARSEL:
o Brug ikke reservehjulet til dækrotation.
o Bland under ingen omstændigheder diagonal- og radialdæk. Dette kan give farlige styrekarakteristikker. SI060A1-FC HJULAFBALANCERING Et hjul, der er ude af balance, kan påvirke styreevnen og dækslitagen. Hjulene på Deres Hyundai blevafbalanceret inden bilen blev leveret, men det kan være nødvendigt at afbalancere Dem igen i løbet af de år,De ejer bilen.Når et hjul afmonteres til reparation,bør det afbalanceres igen, inden detatter monteres på bilen. SI060B1-FC DÆKKENES VEJGREB Dækkenes vejgreb kan blive reduceret, hvis De kører med slidte dæk, dæk med forkert tryk eller påglatte vejbaner. Dækkene skal udskiftes, når slidindikatorerne kommer frem. Nedsæt risikoen for atmiste kontrollen over bilen ved altid at formindske hastigheden, når der er regn, sne eller is på vejen.

6FORBRUGEROPLYSNING
6
!
RESERVEHJUL OG VÆRKTØJER
I100A01FC-GCT Bilen leveres med følgende: Reservehjul Hjulnøgle, Skruenøgle, Skruenøgle, Skruetrækker Donkraft
D060B01FC
I090A02FC
1,6 mm
Slidindikator
I090A02Y-GCT HVORNÅR DÆK SKAL UDSKIFTES Bilens originale dæk har slidindikatorer. Slidindikatorernekommer frem, når dækmønsterets dybde er 1,6 mm. Dækket skal udskiftes, når indikatorernefremkommer som en stribe tværs over to eller flere riller i mønsteret. Udskift altid dækkene med nogle af denanbefalede størrelse. Hvis De udskifter fælge, skal de nye fælges bredde og forsætning svare til Hyundaisspecifikationer. ADVARSEL:
o Det er farligt at køre på slidte
dæk! Slidte dæk kan mindske bremseevnen, styreevnen og vejgrebet. Når De udskifter dæk,må De aldrig blande radial- og diagonaldæk på samme bil. Udskifter De radialdæk meddiagonaldæk, skal det ske på alle fire hjul.
o Det giver en dårlig styreevne og kan være farligt at bruge dæk og fælge med andre størrelser en deanbefalede!
o Dæks kvalitet forringes som tiden
går, også selvom de ikke bliverbrugt. Uanset tilbageværende dækmønster på dækket anbefales det, at dæk almindeligvis udskiftesefter seks (6) års normalt brug. Påvirkninger forårsaget af varmt klima eller hyppig kørsel med tunglast kan fremme aldersprocessen. Hvis denne advarsel ikke følges, kan det være skyld i en pludseligtopstået dækskade, der kunne føre til tab af kontrol over bilen og forårsage et uheld med alvorligpersonskade eller dødsfald til følge.

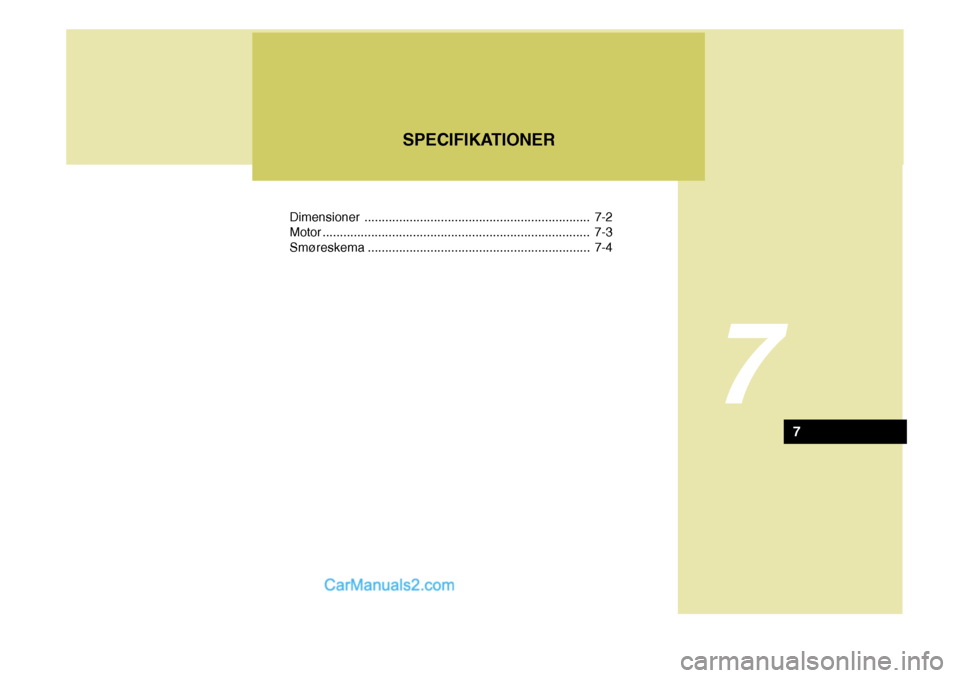

Dimensioner ................................................................. 7-2
Motor .............................................................. ............... 7-3
Smøreskema ................................................................ 7-4
7
SPECIFIKATIONER
7

7SPECIFIKATIONER
2
J040A03FC-GCT ELEKTRISK ANLÆG
J030A01FC-GCTDÆK J050A01FC-GCT BREMSER
2-kreds hydraulisk med forstærker Ventilerede skiver Tromler Med kabel
TypeForhjulsbremser Baghjulsbremser HÃ¥ndbremse
Benzin
MF60AH, (12V)
90A(13,5V)
Batteri GeneratorDiesel
CMF 68 AH
120A (12V)
Standard Valgfri185/65 R14 195/55 R15
205/55 R15 (Kun 1.8 DOHC)
J010A01FC-GCT DIMENSIONER
4.025 1.740 1.635
*1.685
2.600 1.4851.485
TotallængdeTotallbreddeTotalhøjde (ubelastet) Akselafstand Sporvidde
For
Bag
Type RatslørTandstangens vandringOliepumpetype Tandstang 0 ~ 30 mm 146±1mm (5,7±0,04 in.)Vingecelle
J060A01S-GCT BENZINSYSTEM
J020A01FC-GCT SERVOSTYRING mm
Tankens
kapacitetLiter
55 US.gal
14,5 Imp.gal
12
*Tagskinne (Hvis monteret) J030B01FC-GCT RESERVEHJUL
Midlertidig Fuld størrelse
StandardValgfri

7
SPECIFIKATIONER
3MOTOR
J070A05FC-GCT KOMPONENTER
Motortype Tomgang Ventil- Tolerance (Kold motor: 20 ± 5°C) Tændingsindstilling (benzin motor) Tændingsrækkefølge
A/Con. Slukket A/Con. Tændt Til justering Til tjek DIESEL
1 ,5 4 cyl. række DOHC
740 ± 100
Automatisk justering
Automatisk justering -
Indsugning Udstødning IndsugningUdstødning
BENZIN
1,6/1,8 4 cyl. række DOHC
800 ± 100 (1,6L), 750 ± 100 (1,8 L) 800 ± 100 (1,6L), 800 ± 100 (1,8 L) Automatisk justering (1,6 DOHC)
0,17 ~ 0,23 mm (0,0067 ~ 0,0091 in.) (1,8 DOHC) Automatisk justering (1,6 DOHC)
0,25 ~ 0,31 mm (0,0098 ~ 0,0122 in.) (1,8 DOHC)
Automatisk justering (1,6 DOHC)
0,12 ~ 0,28 mm (0,0047 ~ 0,011 in.) (1,8 DOHC)
Automatisk justering (1,6 DOHC)
0,20 ~ 0,38 mm (0,0079 ~ 0,015 in.) (1,8 DOHC) BTDC 5° ± 5° (1,6L), BTDC 7° ± 5° (1,8L) 1 - 3 - 4 - 2
1 - 3 - 2
