Hyundai Nexo 2019 Betriebsanleitung (in German)


)DKUKLQZHLVH

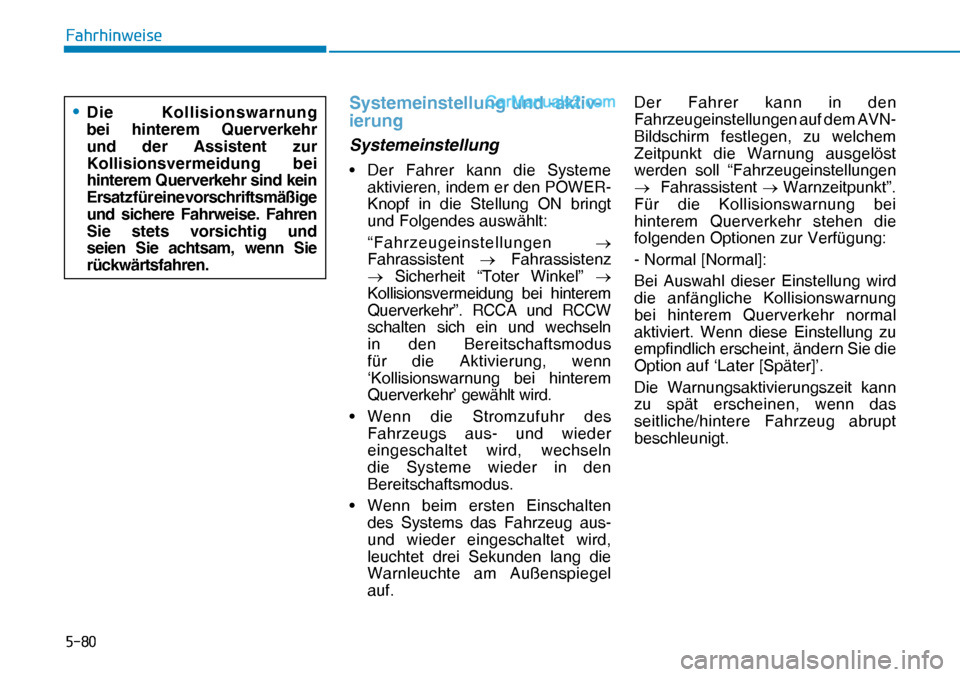

Systemeinstellung und -aktiv-
ierung
Systemeinstellung
• Der Fahrer kann die Systeme
aktivieren, indem er den POWER-
Knopf in die Stellung ON bringt
und Folgendes auswählt:
“Fahrzeugeinstellungen o

Fahrassistent o Fahrassistenz
o Sicherheit “Toter Winkel” o
Kollisionsvermeidung bei hinterem
Querverkehr”. RCCA und RCCW
schalten sich ein und wechseln
in den Bereitschaftsmodus
für die Aktivierung, wenn
‘Kollisionswarnung bei hinterem
Querverkehr’ gewählt wird.
• Wenn die Stromzufuhr des
Fahrzeugs aus- und wieder
eingeschaltet wird, wechseln
die Systeme wieder in den
Bereitschaftsmodus.
• Wenn beim ersten Einschalten
des Systems das Fahrzeug aus-
und wieder eingeschaltet wird,
leuchtet drei Sekunden lang die
Warnleuchte am Außenspiegel
auf.Der Fahrer kann in den
Fahrzeugeinstellungen auf dem AVN-
Bildschirm festlegen, zu welchem
Zeitpunkt die Warnung ausgelöst
werden soll “Fahrzeugeinstellungen
o Fahrassistent o Warnzeitpunkt”.
Für die Kollisionswarnung bei
hinterem Querverkehr stehen die
folgenden Optionen zur Verfügung:
- Normal [Normal]:
Bei Auswahl dieser Einstellung wird
die anfängliche Kollisionswarnung
bei hinterem Querverkehr normal
aktiviert. Wenn diese Einstellung zu
empfindlich erscheint, ändern Sie die
Option auf ‘Later [Später]’.
Die Warnungsaktivierungszeit kann
zu spät erscheinen, wenn das
seitliche/hintere Fahrzeug abrupt
beschleunigt.
• Die Kollisionswarnung
bei hinterem Querverkehr
und der Assistent zur
Kollisionsvermeidung bei
hinterem Querverkehr sind kein
Ersatz für eine vorschriftsmäßige
und sichere Fahrweise. Fahren
Sie stets vorsichtig und
seien Sie achtsam, wenn Sie
rückwärtsfahren.


)DKUKLQZHLVH

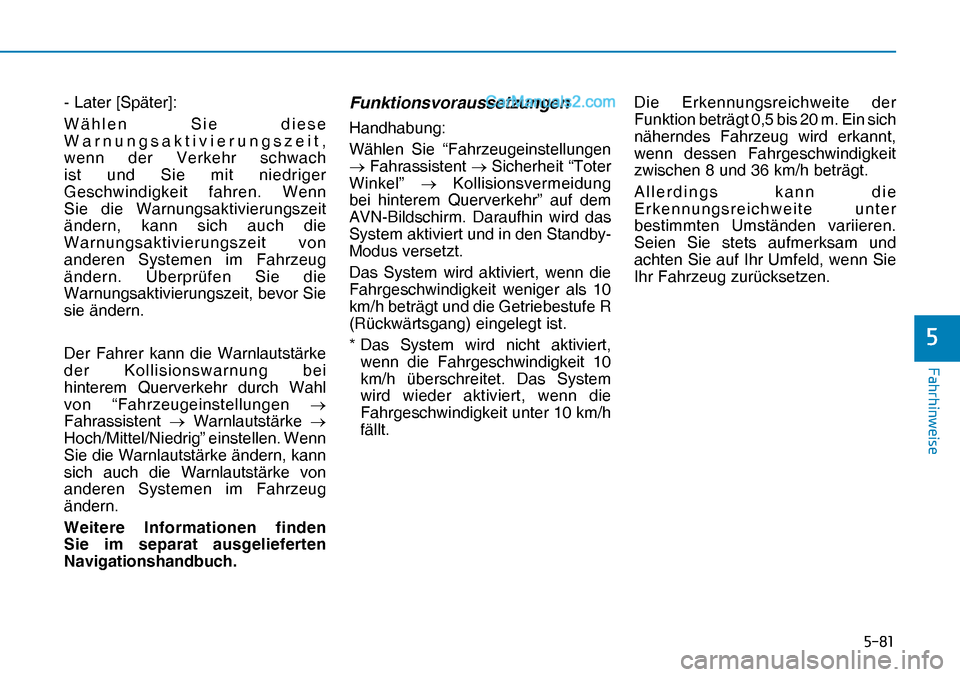

- Later [Später]:
Wählen Sie diese
Warnungsaktivierungszeit,
wenn der Verkehr schwach
ist und Sie mit niedriger
Geschwindigkeit fahren. Wenn
Sie die Warnungsaktivierungszeit
ändern, kann sich auch die
Warnungsaktivierungszeit von
anderen Systemen im Fahrzeug
ändern. Überprüfen Sie die
Warnungsaktivierungszeit, bevor Sie
sie ändern.
Der Fahrer kann die Warnlautstärke
der Kollisionswarnung bei
hinterem Querverkehr durch Wahl
von “Fahrzeugeinstellungen o

Fahrassistent o Warnlautstärke o
Hoch/Mittel/Niedrig” einstellen. Wenn
Sie die Warnlautstärke ändern, kann
sich auch die Warnlautstärke von
anderen Systemen im Fahrzeug
ändern.
Weitere Informationen finden
Sie im separat ausgelieferten
Navigationshandbuch.Funktionsvoraussetzungen
Handhabung:
Wählen Sie “Fahrzeugeinstellungen
o Fahrassistent o Sicherheit “Toter
Winkel” o Kollisionsvermeidung
bei hinterem Querverkehr” auf dem
AVN-Bildschirm. Daraufhin wird das
System aktiviert und in den Standby-
Modus versetzt.
Das System wird aktiviert, wenn die
Fahrgeschwindigkeit weniger als 10
km/h beträgt und die Getriebestufe R
(Rückwärtsgang) eingelegt ist.
* Das System wird nicht aktiviert,
wenn die Fahrgeschwindigkeit 10
km/h überschreitet. Das System
wird wieder aktiviert, wenn die
Fahrgeschwindigkeit unter 10 km/h
fällt.Die Erkennungsreichweite der
Funktion beträgt 0,5 bis 20 m. Ein sich
näherndes Fahrzeug wird erkannt,
wenn dessen Fahrgeschwindigkeit
zwischen 8 und 36 km/h beträgt.
Allerdings kann die
Erkennungsreichweite unter
bestimmten Umständen variieren.
Seien Sie stets aufmerksam und
achten Sie auf Ihr Umfeld, wenn Sie
Ihr Fahrzeug zurücksetzen.


)DKUKLQZHLVH

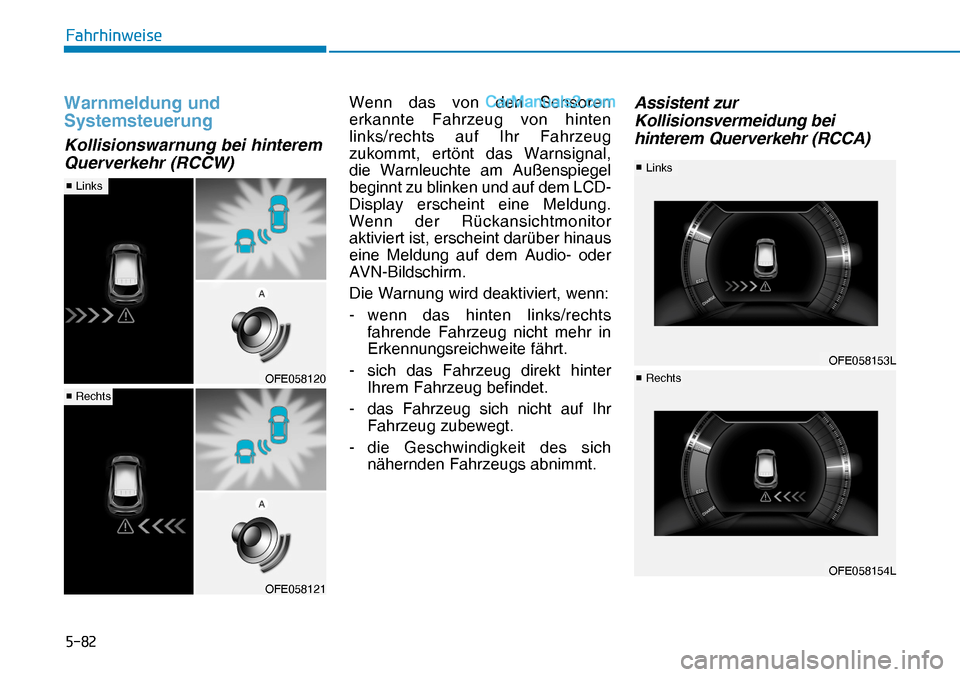

Warnmeldung und
Systemsteuerung
OFE058121

v

Links
OFE058154L

v

Links

v

RechtsKollisionswarnung bei hinterem
Querverkehr (RCCW)
Wenn das von den Sensoren
erkannte Fahrzeug von hinten
links/rechts auf Ihr Fahrzeug
zukommt, ertönt das Warnsignal,
die Warnleuchte am Außenspiegel
beginnt zu blinken und auf dem LCD-
Display erscheint eine Meldung.
Wenn der Rückansichtmonitor
aktiviert ist, erscheint darüber hinaus
eine Meldung auf dem Audio- oder
AVN-Bildschirm.
Die Warnung wird deaktiviert, wenn:
- wenn das hinten links/rechts
fahrende Fahrzeug nicht mehr in
Erkennungsreichweite fährt.
- sich das Fahrzeug direkt hinter
Ihrem Fahrzeug befindet.
- das Fahrzeug sich nicht auf Ihr
Fahrzeug zubewegt.
- die Geschwindigkeit des sich
nähernden Fahrzeugs abnimmt.Assistent zur
Kollisionsvermeidung bei
hinterem Querverkehr (RCCA) OFE058120
v

Rechts OFE058153L


)DKUKLQZHLVH

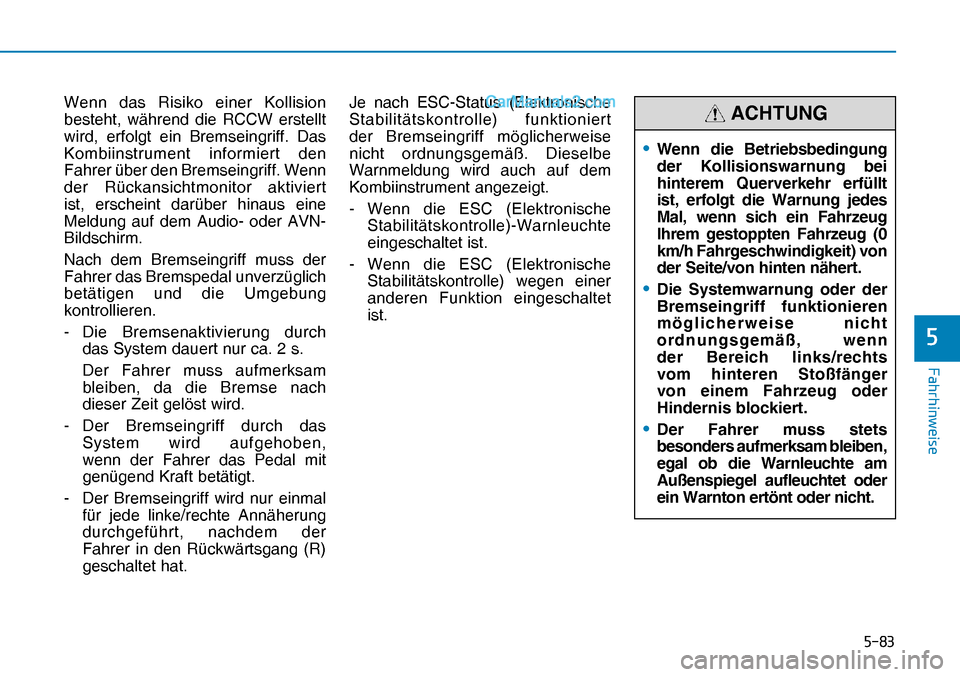

Wenn das Risiko einer Kollision
besteht, während die RCCW erstellt
wird, erfolgt ein Bremseingriff. Das
Kombiinstrument informiert den
Fahrer über den Bremseingriff. Wenn
der Rückansichtmonitor aktiviert
ist, erscheint darüber hinaus eine
Meldung auf dem Audio- oder AVN-
Bildschirm.
Nach dem Bremseingriff muss der
Fahrer das Bremspedal unverzüglich
betätigen und die Umgebung
kontrollieren.
- Die Bremsenaktivierung durch
das System dauert nur ca. 2 s.
Der Fahrer muss aufmerksam
bleiben, da die Bremse nach
dieser Zeit gelöst wird.
- Der Bremseingriff durch das
System wird aufgehoben,
wenn der Fahrer das Pedal mit
genügend Kraft betätigt.
- Der Bremseingriff wird nur einmal
für jede linke/rechte Annäherung
durchgeführt, nachdem der
Fahrer in den Rückwärtsgang (R)
geschaltet hat.Je nach ESC-Status (Elektronische
Stabilitätskontrolle) funktioniert
der Bremseingriff möglicherweise
nicht ordnungsgemäß. Dieselbe
Warnmeldung wird auch auf dem
Kombiinstrument angezeigt.
- Wenn die ESC (Elektronische
Stabilitätskontrolle)-Warnleuchte
eingeschaltet ist.
- Wenn die ESC (Elektronische
Stabilitätskontrolle) wegen einer
anderen Funktion eingeschaltet
ist.
• Wenn die Betriebsbedingung
der Kollisionswarnung bei
hinterem Querverkehr erfüllt
ist, erfolgt die Warnung jedes
Mal, wenn sich ein Fahrzeug
Ihrem gestoppten Fahrzeug (0
km/h Fahrgeschwindigkeit) von
der Seite/von hinten nähert.
• Die Systemwarnung oder der
Bremseingriff funktionieren
möglicherweise nicht
ordnungsgemäß, wenn
der Bereich links/rechts
vom hinteren Stoßfänger
von einem Fahrzeug oder
Hindernis blockiert.
• Der Fahrer muss stets
besonders aufmerksam bleiben,
egal ob die Warnleuchte am
Außenspiegel aufleuchtet oder
ein Warnton ertönt oder nicht.
ACHTUNG


)DKUKLQZHLVH

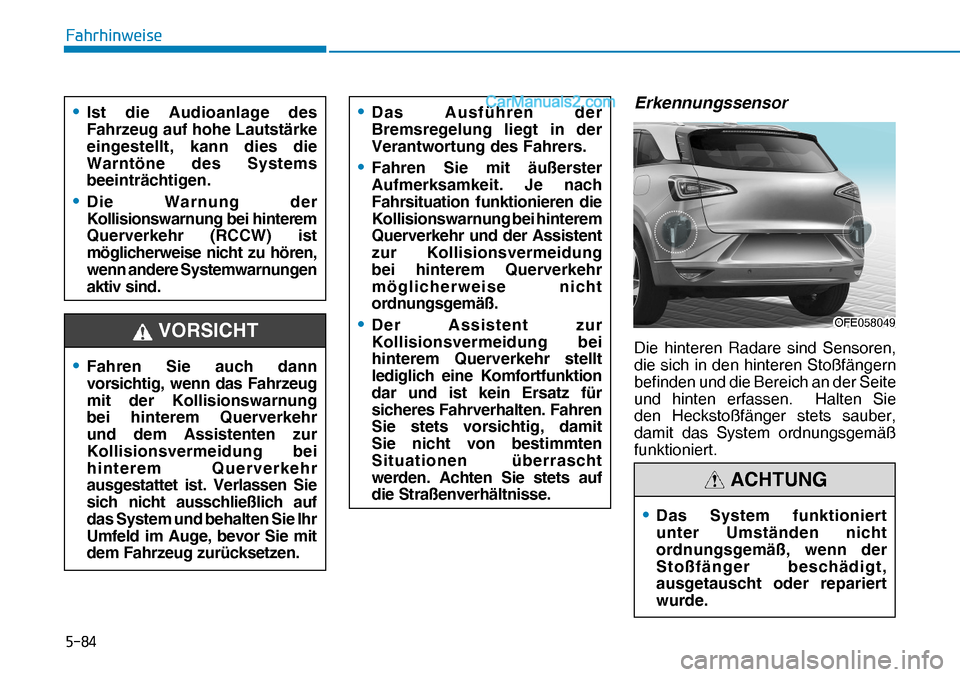

Erkennungssensor
Die hinteren Radare sind Sensoren,
die sich in den hinteren Stoßfängern
befinden und die Bereich an der Seite
und hinten erfassen. Halten Sie
den Heckstoßfänger stets sauber,
damit das System ordnungsgemäß
funktioniert.
• Ist die Audioanlage des
Fahrzeug auf hohe Lautstärke
eingestellt, kann dies die
Warntöne des Systems
beeinträchtigen.
• Die Warnung der
Kollisionswarnung bei hinterem
Querverkehr (RCCW) ist
möglicherweise nicht zu hören,
wenn andere Systemwarnungen
aktiv sind.
• Das Ausführen der
Bremsregelung liegt in der
Verantwortung des Fahrers.
• Fahren Sie mit äußerster
Aufmerksamkeit. Je nach
Fahrsituation funktionieren die
Kollisionswarnung bei hinterem
Querverkehr und der Assistent
zur Kollisionsvermeidung
bei hinterem Querverkehr
möglicherweise nicht
ordnungsgemäß.
• Der Assistent zur
Kollisionsvermeidung bei
hinterem Querverkehr stellt
lediglich eine Komfortfunktion
dar und ist kein Ersatz für
sicheres Fahrverhalten. Fahren
Sie stets vorsichtig, damit
Sie nicht von bestimmten
Situationen überrascht
werden. Achten Sie stets auf
die Straßenverhältnisse.
• Fahren Sie auch dann
vorsichtig, wenn das Fahrzeug
mit der Kollisionswarnung
bei hinterem Querverkehr
und dem Assistenten zur
Kollisionsvermeidung bei
hinterem Querverkehr
ausgestattet ist. Verlassen Sie
sich nicht ausschließlich auf
das System und behalten Sie Ihr
Umfeld im Auge, bevor Sie mit
dem Fahrzeug zurücksetzen.
VORSICHT OFE058049OFE058049
• Das System funktioniert
unter Umständen nicht
ordnungsgemäß, wenn der
Stoßfänger beschädigt,
ausgetauscht oder repariert
wurde.
ACHTUNG


)DKUKLQZHLVH

%OLQG6SRW&ROOLVLRQ:DUQLQJ
%&:V\VWHPGLVDEOHG
5DGDUEORFNHG>7RWHU:LQNHO
.ROOLVLRQVZDUQV\VWHPDEJHEUR
FKHQ5DGDUEORFNLHUW@
• Die Warnmeldung erscheint
möglicherweise unter den
folgenden Bedingungen:
- Einer oder beide Sensoren
am Heckstoßfänger werden
durch Schmutz, Schnee oder
Fremdkörper blockiert
- Fahren in ländlichen Gebieten,
in denen der -Sensor über einen
längeren Zeitraum hinweg kein
anderes Fahrzeug erkennt.
• Das System schaltet sich
möglicherweise aufgrund
starker elektromagnetischer
Wellen ab.
• Halten Sie die Sensoren
immer sauber.
• Versuchen Sie niemals die
Kameraeinheit zu zerlegen
und setzen Sie die Kamera
keinen Stößen aus.
• Behandeln Sie den
Radarsensor bzw. die
Sensorabdeckung nicht
mit Gewalt. Wenn der
Sensor aufgrund von
Gewalteinwirkung nicht
mehr richtig positioniert
ist, funktioniert das System
möglicherweise nicht
ordnungsgemäß. In diesem
Fall wird keine Warnmeldung
angezeigt. In diesem
Fall empfehlen wir, das
Fahrzeug in einer HYUNDAI-
Vertragswerkstatt inspizieren
zu lassen.
• Bringen Sie keine Fremdkörper
wie z.B. Aufkleber oder eine
Stoßfängerverkleidung in
der Nähe des Radarsensors
an und benutzen Sie keinen
Lack im Sensorbereich.
Andernfalls kann die Leistung
des Sensors beeinträchtigt
werden.
OFE058150LOFE058150L


)DKUKLQZHLVH

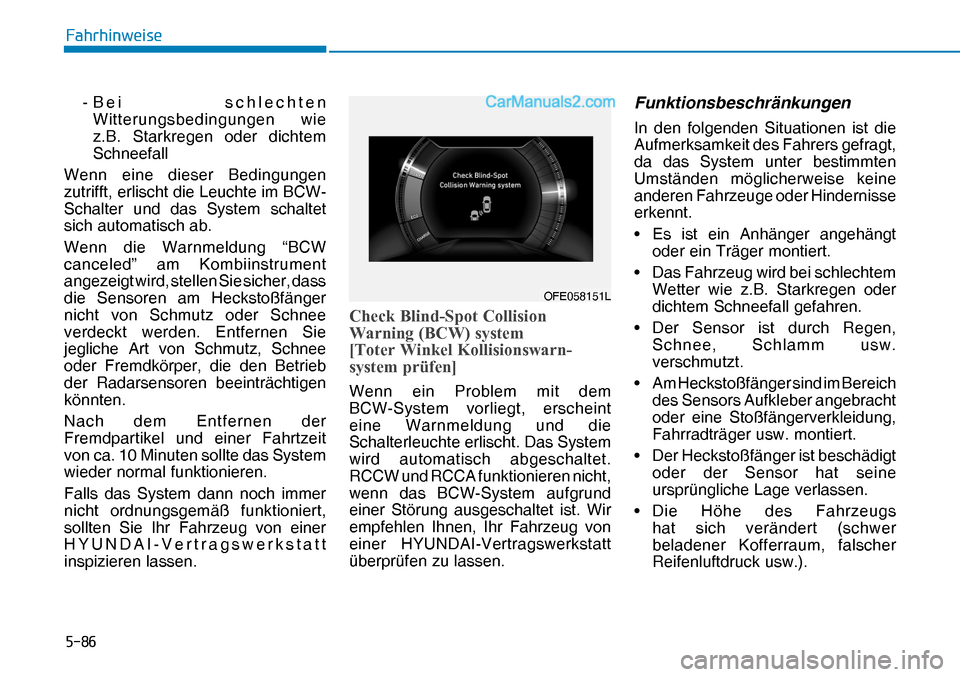

- Bei schlechten
Witterungsbedingungen wie
z.B. Starkregen oder dichtem
Schneefall
Wenn eine dieser Bedingungen
zutrifft, erlischt die Leuchte im BCW-
Schalter und das System schaltet
sich automatisch ab.
Wenn die Warnmeldung “BCW
canceled” am Kombiinstrument
angezeigt wird, stellen Sie sicher, dass
die Sensoren am Heckstoßfänger
nicht von Schmutz oder Schnee
verdeckt werden. Entfernen Sie
jegliche Art von Schmutz, Schnee
oder Fremdkörper, die den Betrieb
der Radarsensoren beeinträchtigen
könnten.
Nach dem Entfernen der
Fremdpartikel und einer Fahrtzeit
von ca. 10 Minuten sollte das System
wieder normal funktionieren.
Falls das System dann noch immer
nicht ordnungsgemäß funktioniert,
sollten Sie Ihr Fahrzeug von einer
HYUNDAI-Vertragswerkstatt
inspizieren lassen.
&KHFN%OLQG6SRW&ROOLVLRQ
:DUQLQJ%&:V\VWHP
>7RWHU:LQNHO.ROOLVLRQVZDUQ
V\VWHPSU


)DKUKLQZHLVH

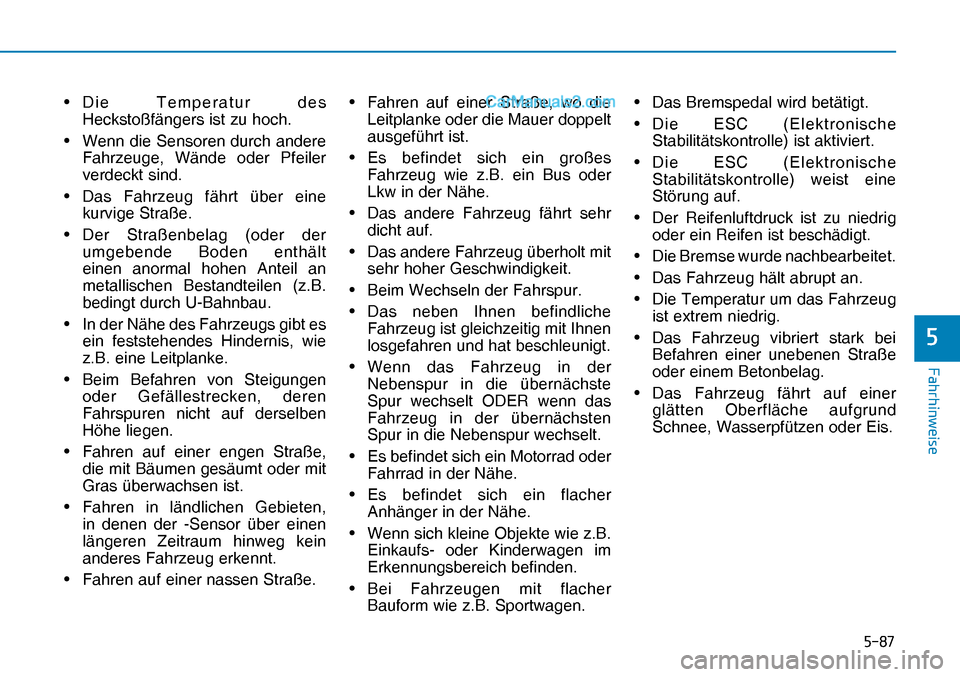

• Die Temperatur des
Heckstoßfängers ist zu hoch.
• Wenn die Sensoren durch andere
Fahrzeuge, Wände oder Pfeiler
verdeckt sind.
• Das Fahrzeug fährt über eine
kurvige Straße.
• Der Straßenbelag (oder der
umgebende Boden enthält
einen anormal hohen Anteil an
metallischen Bestandteilen (z.B.
bedingt durch U-Bahnbau.
• In der Nähe des Fahrzeugs gibt es
ein feststehendes Hindernis, wie
z.B. eine Leitplanke.
• Beim Befahren von Steigungen
oder Gefällestrecken, deren
Fahrspuren nicht auf derselben
Höhe liegen.
• Fahren auf einer engen Straße,
die mit Bäumen gesäumt oder mit
Gras überwachsen ist.
• Fahren in ländlichen Gebieten,
in denen der -Sensor über einen
längeren Zeitraum hinweg kein
anderes Fahrzeug erkennt.
• Fahren auf einer nassen Straße.• Fahren auf einer Straße, wo die
Leitplanke oder die Mauer doppelt
ausgeführt ist.
• Es befindet sich ein großes
Fahrzeug wie z.B. ein Bus oder
Lkw in der Nähe.
• Das andere Fahrzeug fährt sehr
dicht auf.
• Das andere Fahrzeug überholt mit
sehr hoher Geschwindigkeit.
• Beim Wechseln der Fahrspur.
• Das neben Ihnen befindliche
Fahrzeug ist gleichzeitig mit Ihnen
losgefahren und hat beschleunigt.
• Wenn das Fahrzeug in der
Nebenspur in die übernächste
Spur wechselt ODER wenn das
Fahrzeug in der übernächsten
Spur in die Nebenspur wechselt.
• Es befindet sich ein Motorrad oder
Fahrrad in der Nähe.
• Es befindet sich ein flacher
Anhänger in der Nähe.
• Wenn sich kleine Objekte wie z.B.
Einkaufs- oder Kinderwagen im
Erkennungsbereich befinden.
• Bei Fahrzeugen mit flacher
Bauform wie z.B. Sportwagen.• Das Bremspedal wird betätigt.
• Die ESC (Elektronische
Stabilitätskontrolle) ist aktiviert.
• Die ESC (Elektronische
Stabilitätskontrolle) weist eine
Störung auf.
• Der Reifenluftdruck ist zu niedrig
oder ein Reifen ist beschädigt.
• Die Bremse wurde nachbearbeitet.
• Das Fahrzeug hält abrupt an.
• Die Temperatur um das Fahrzeug
ist extrem niedrig.
• Das Fahrzeug vibriert stark bei
Befahren einer unebenen Straße
oder einem Betonbelag.
• Das Fahrzeug fährt auf einer
glätten Oberfläche aufgrund
Schnee, Wasserpfützen oder Eis.


)DKUKLQZHLVH
OTM058102LOTM058103OTM058103[A] : Struktur
• Fahren in der Nähe eines
Fahrzeugs oder einer Struktur
Das System funktioniert
möglicherweise nicht
ordnungsgemäß, wenn sich ein
Fahrzeug oder eine Struktur in der
Nähe befindet.
Unter bestimmten Umständen
kann das System ein sich von
hinten näherndes Fahrzeug
nicht erfassen und die Warnung
oder der Bremseingriff
funktionieren möglicherweise nicht
ordnungsgemäß.
Achten Sie stets auf Ihr Umfeld.• Wenn sich das Fahrzeug in einer
komplexen Parksituation befindet
Das System funktioniert
möglicherweise nicht ordnungsgemäß,
wenn sich das Fahrzeug in einer
komplexen Parksituation befindet.
Unter bestimmten Umständen
ist das System möglicherweise
nicht in der Lage, das Risiko einer
Kollision mit anderen Fahrzeugen,
die in der Nähe Ihres Fahrzeugs
ein- bzw. ausparken korrekt
einzuschätzen (z.B. Fahrzeuge, die
an Ihrem Fahrzeug vorbeifahren, im
Heckbereich ein- oder ausparken,
sich Ihrem Fahrzeug annähern und
dabei ein-/abbiegen usw.).In diesem Fall funktionieren die
Warnung und die Bremse nicht
ordnungsgemäß. OTM058102L


)DKUKLQZHLVH

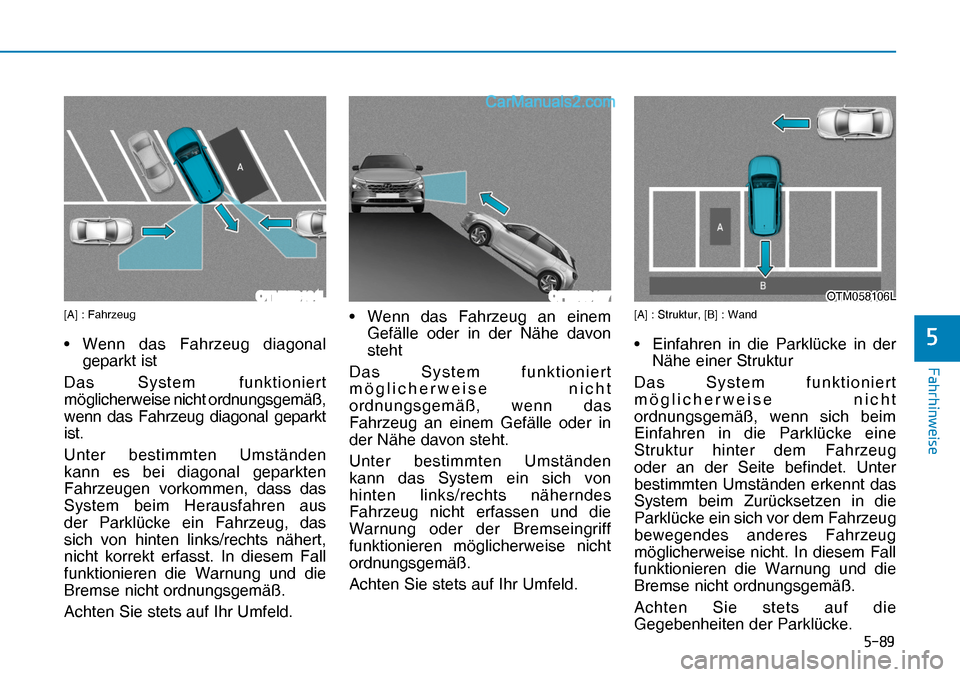

OTM058104LOFE058127OTM058106LOTM058106L[A] : Fahrzeug
• Wenn das Fahrzeug diagonal
geparkt ist
Das System funktioniert
möglicherweise nicht ordnungsgemäß,
wenn das Fahrzeug diagonal geparkt
ist.
Unter bestimmten Umständen
kann es bei diagonal geparkten
Fahrzeugen vorkommen, dass das
System beim Herausfahren aus
der Parklücke ein Fahrzeug, das
sich von hinten links/rechts nähert,
nicht korrekt erfasst. In diesem Fall
funktionieren die Warnung und die
Bremse nicht ordnungsgemäß.
Achten Sie stets auf Ihr Umfeld.• Wenn das Fahrzeug an einem
Gefälle oder in der Nähe davon
steht
Das System funktioniert
möglicherweise nicht
ordnungsgemäß, wenn das
Fahrzeug an einem Gefälle oder in
der Nähe davon steht.
Unter bestimmten Umständen
kann das System ein sich von
hinten links/rechts näherndes
Fahrzeug nicht erfassen und die
Warnung oder der Bremseingriff
funktionieren möglicherweise nicht
ordnungsgemäß.
Achten Sie stets auf Ihr Umfeld.
[A] : Struktur, [B] : Wand
• Einfahren in die Parklücke in der
Nähe einer Struktur
Das System funktioniert
möglicherweise nicht
ordnungsgemäß, wenn sich beim
Einfahren in die Parklücke eine
Struktur hinter dem Fahrzeug
oder an der Seite befindet. Unter
bestimmten Umständen erkennt das
System beim Zurücksetzen in die
Parklücke ein sich vor dem Fahrzeug
bewegendes anderes Fahrzeug
möglicherweise nicht. In diesem Fall
funktionieren die Warnung und die
Bremse nicht ordnungsgemäß.
Achten Sie stets auf die
Gegebenheiten der Parklücke. OTM058104L OFE058127
