Hyundai Santa Fe 2003 Betriebsanleitung (in German)
Manufacturer: HYUNDAI, Model Year: 2003, Model line: Santa Fe, Model: Hyundai Santa Fe 2003Pages: 240, PDF Size: 3.82 MB
Page 231 of 240

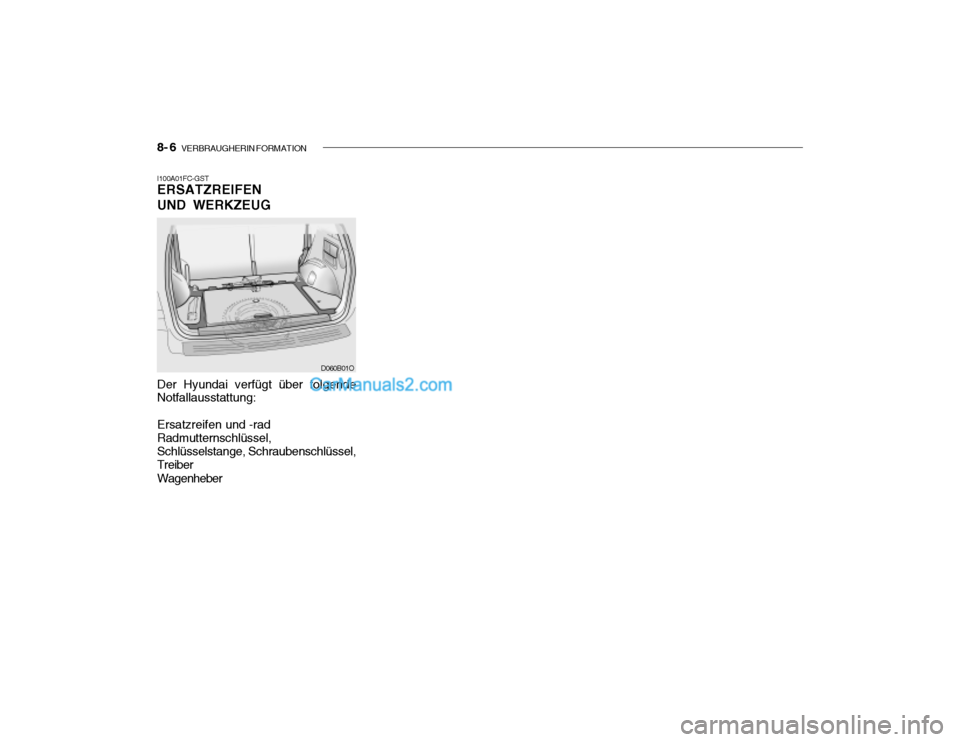

8- 6 VERBRAUGHERIN FORMATION
I100A01FC-GST ERSATZREIFEN UND WERKZEUG Der Hyundai verfügt über folgende Notfallausstattung: Ersatzreifen und -rad Radmutternschlüssel, Schlüsselstange, Schraubenschlüssel,Treiber Wagenheber
D060B01O
Page 232 of 240

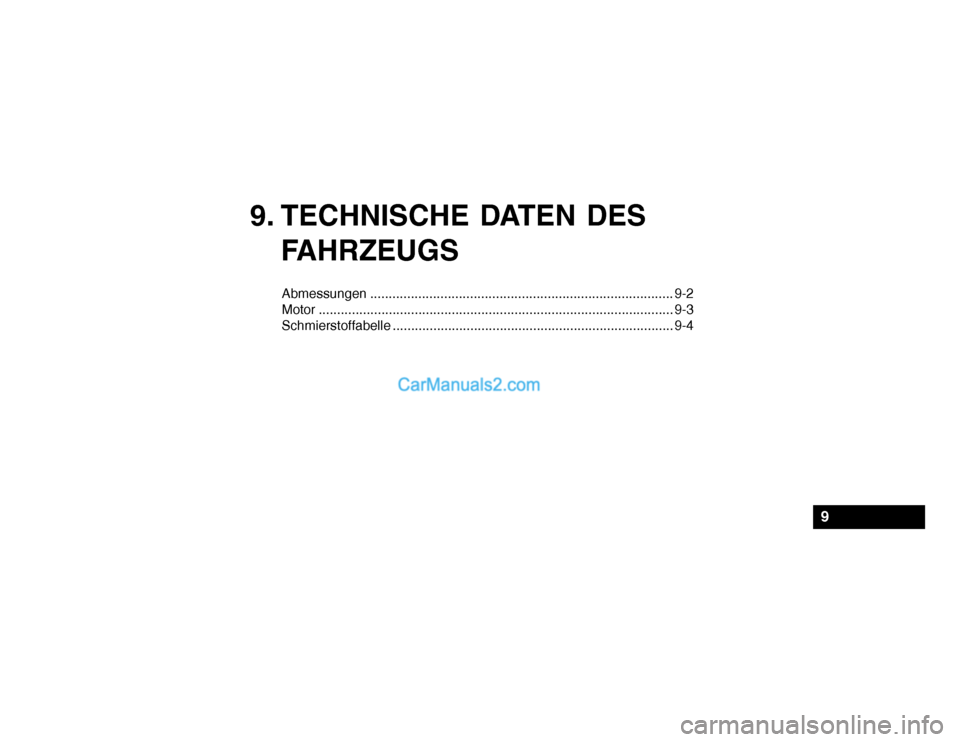

9. TECHNISCHE DATEN DESFAHRZEUGS
Abmessungen .................................................................................. 9-2 Motor ................................................................................................ 9-3
Schmierstoffabelle ............................................................................ 9-4
9
Page 233 of 240

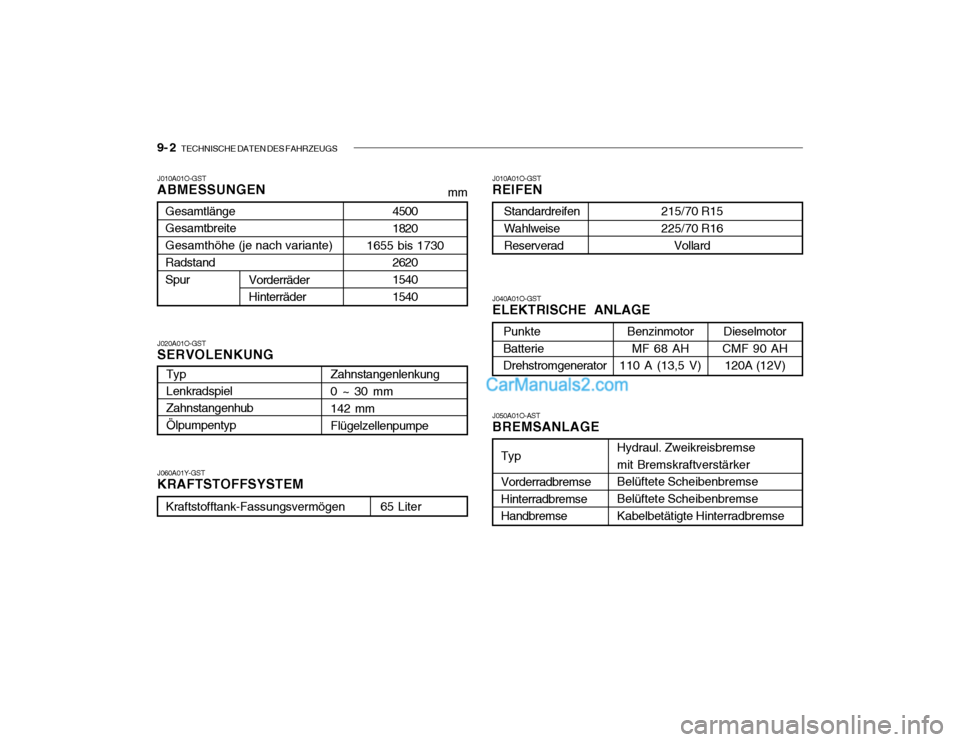

9- 2 TECHNISCHE DATEN DES FAHRZEUGS
Typ Lenkradspiel Zahnstangenhub Ölpumpentyp
J010A01O-GST ABMESSUNGEN
J040A01O-GST ELEKTRISCHE ANLAGE
J020A01O-GSTSERVOLENKUNG J060A01Y-GST KRAFTSTOFFSYSTEM J010A01O-GSTREIFEN J050A01O-AST BREMSANLAGE
4500 1820
1655 bis 1730 2620 1540 1540
GesamtlängeGesamtbreite Gesamthöhe (je nach variante) Radstand Spur
Vorderräder Hinterräder
mm
Zahnstangenlenkung 0 ~ 30 mm 142 mm Flügelzellenpumpe
Kraftstofftank-Fassungsvermögen
65 Liter
215/70 R15 225/70 R16
Vollard
StandardreifenWahlweise Reserverad
Hydraul. Zweikreisbremse mit Bremskraftverstärker Belüftete Scheibenbremse Belüftete Scheibenbremse Kabelbetätigte Hinterradbremse
Typ Vorderradbremse Hinterradbremse Handbremse
Benzinmotor
MF 68 AH
110 A (13,5 V)
Punkte Batterie DrehstromgeneratorDieselmotor
CMF 90 AH 120A (12V)
Page 234 of 240

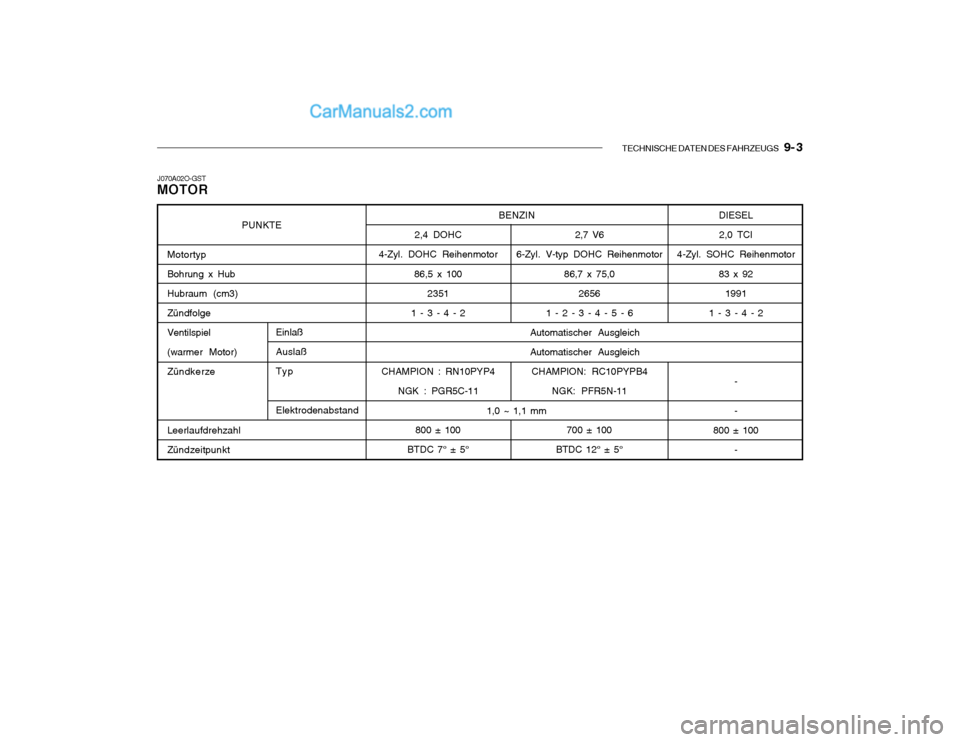

TECHNISCHE DATEN DES FAHRZEUGS 9- 3
2,7 V6
6-Zyl. V-typ DOHC Reihenmotor
86,7 x 75,02656
1 - 2 - 3 - 4 - 5 - 6
CHAMPION: RC10PYPB4 NGK: PFR5N-11
700 ± 100
BTDC 12° ± 5°
Automatischer Ausgleich Automatischer Ausgleich
BENZIN
2,4 DOHC
4-Zyl. DOHC Reihenmotor
86,5 x 1002351
1 - 3 - 4 - 2
CHAMPION : RN10PYP4 NGK : PGR5C-11
800 ± 100
BTDC 7° ± 5°
J070A02O-GST MOTOR
DIESEL2,0 TCI
4-Zyl. SOHC Reihenmotor
83 x 921991
1 - 3 - 4 - 2
- -
800 ± 100 -PUNKTE
Motortyp Bohrung x Hub Hubraum (cm3) ZündfolgeVentilspiel(warmer Motor)Zündkerze Leerlaufdrehzahl Zündzeitpunkt
1,0 ~ 1,1 mm
Einlaß AuslaßTyp Elektrodenabstand
Page 235 of 240

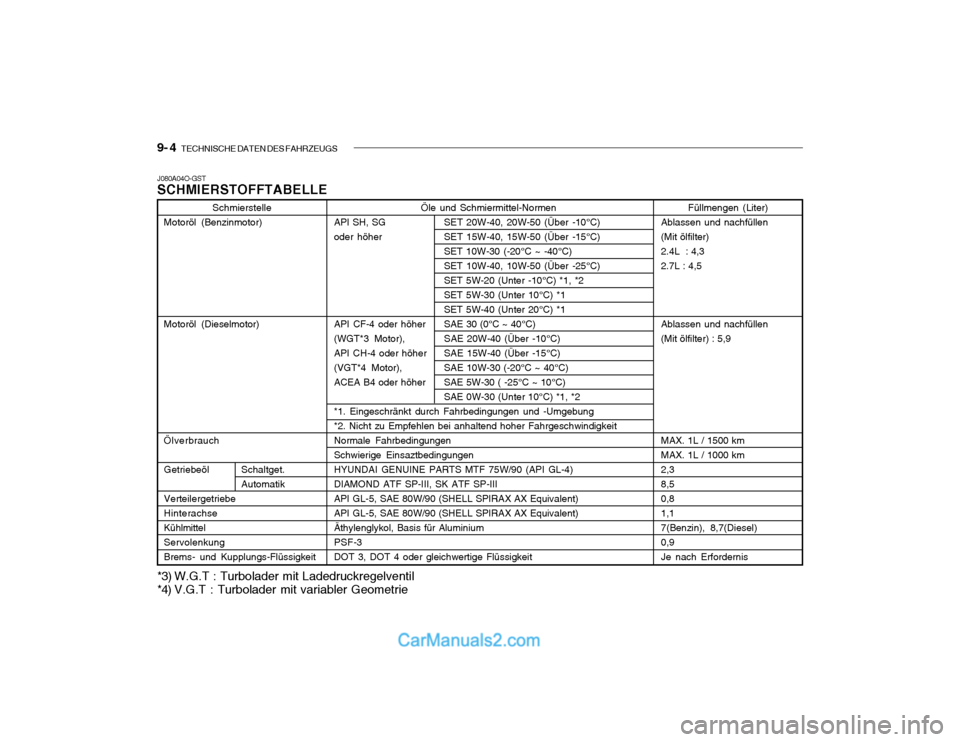

9- 4 TECHNISCHE DATEN DES FAHRZEUGS
Öle und Schmiermittel-Normen
API SH, SG SET 20W-40, 20W-50 (Über -10°C)
oder höher SET 15W-40, 15W-50 (Über -15°C) SET 10W-30 (-20°C ~ -40°C)SET 10W-40, 10W-50 (Über -25°C)SET 5W-20 (Unter -10°C) *1, *2SET 5W-30 (Unter 10°C) *1SET 5W-40 (Unter 20°C) *1
API CF-4 oder höher SAE 30 (0°C ~ 40°C)
(WGT*3 Motor), SAE 20W-40 (Über -10°C)
API CH-4 oder höher SAE 15W-40 (Über -15°C)
(VGT*4 Motor), SAE 10W-30 (-20°C ~ 40°C)
ACEA B4 oder höher SAE 5W-30 ( -25°C ~ 10°C) SAE 0W-30 (Unter 10°C) *1, *2
*1. Eingeschränkt durch Fahrbedingungen und -Umgebung*2. Nicht zu Empfehlen bei anhaltend hoher FahrgeschwindigkeitNormale FahrbedingungenSchwierige EinsaztbedingungenHYUNDAI GENUINE PARTS MTF 75W/90 (API GL-4)DIAMOND ATF SP-III, SK ATF SP-IIIAPI GL-5, SAE 80W/90 (SHELL SPIRAX AX Equivalent)API GL-5, SAE 80W/90 (SHELL SPIRAX AX Equivalent)Äthylenglykol, Basis für AluminiumPSF-3DOT 3, DOT 4 oder gleichwertige Flüssigkeit
J080A04O-GST SCHMIERSTOFFTABELLESchmierstelle
Motoröl (Benzinmotor) Motoröl (Dieselmotor) Ölverbrauch GetriebeölVerteilergetriebe HinterachseKühlmittelServolenkungBrems- und Kupplungs-Flüssigkeit Füllmengen (Liter)
Ablassen und nachfüllen(Mit ölfilter)2.4L : 4,32.7L : 4,5 Ablassen und nachfüllen (Mit ölfilter) : 5,9 MAX. 1L / 1500 km MAX. 1L / 1000 km2,38,50,81,17(Benzin), 8,7(Diesel)0,9Je nach Erfordernis
Schaltget. Automatik
*3) W.G.T : Turbolader mit Ladedruckregelventil
*4) V.G.T : Turbolader mit variabler Geometrie

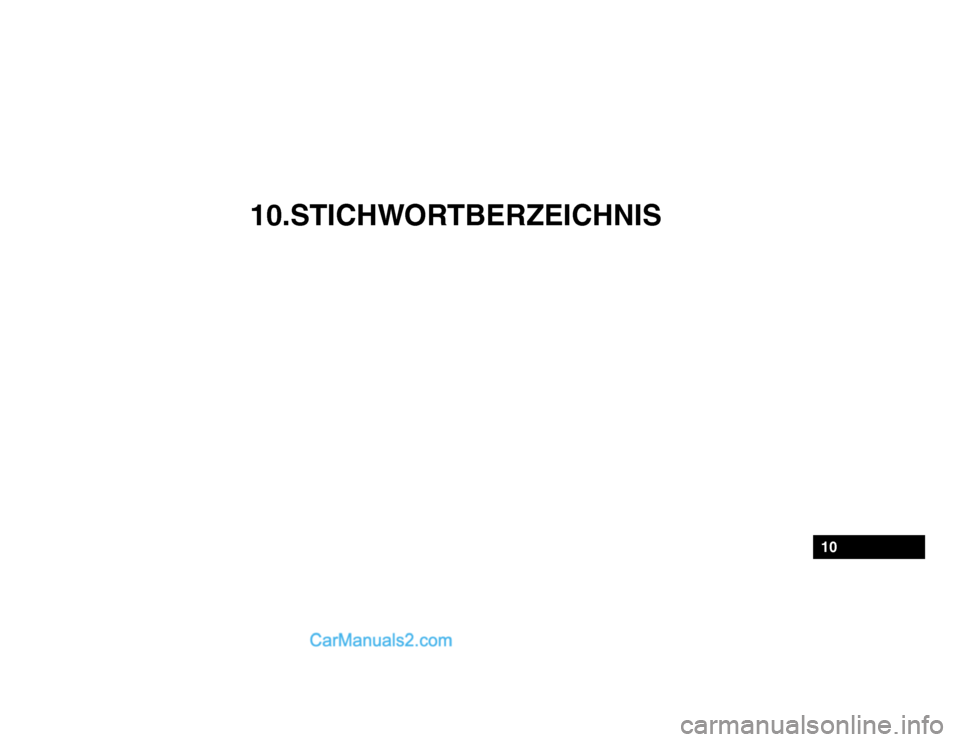

Page 236 of 240
10.STICHWORTBERZEICHNIS
10
Page 237 of 240

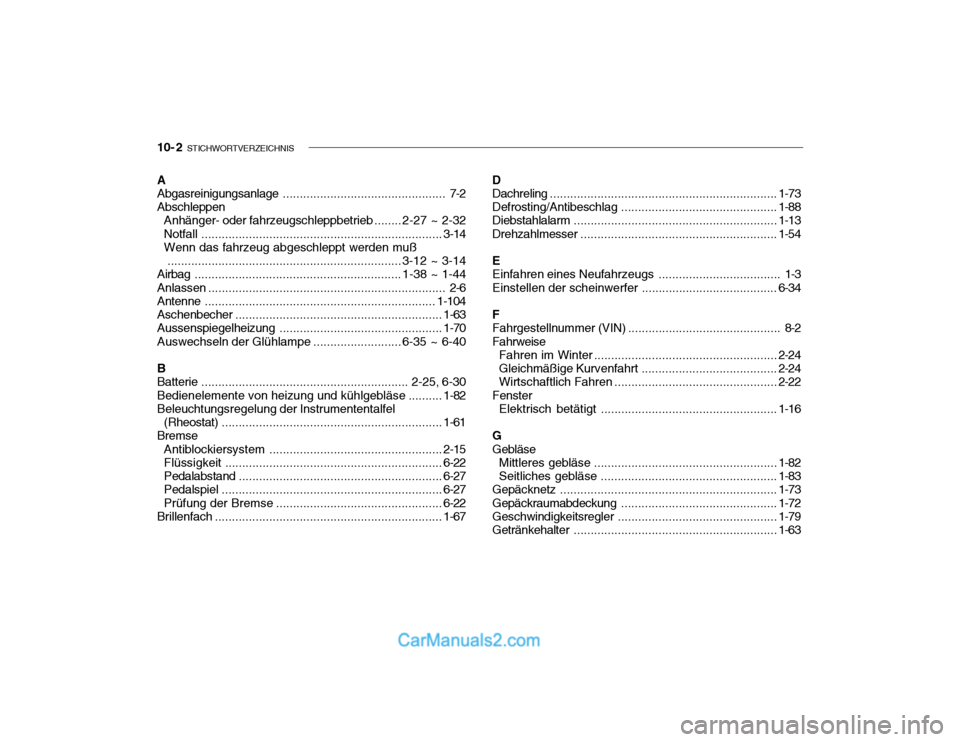

10- 2 STICHWORTVERZEICHNIS
A Abgasreinigungsanlage ................................................ 7-2
Abschleppen Anhänger- oder fahrzeugschleppbetrieb ........ 2-27 ~ 2-32
Notfall ....................................................................... 3-14
Wenn das fahrzeug abgeschleppt werden muß
..................................................................... 3-12 ~ 3-14
Airbag ............................................................. 1-38 ~ 1-44
Anlassen ...................................................................... 2-6Antenne .................................................................... 1-104
Aschenbecher ............................................................. 1-63
Aussenspiegelheizung ................................................ 1-70
Auswechseln der Glühlampe .......................... 6-35 ~ 6-40
BBatterie ............................................................. 2-25, 6-30
Bedienelemente von heizung und kühlgebläse .......... 1-82
Beleuchtungsregelung der Instrumententalfel
(Rheostat) ................................................................. 1-61
Bremse
Antiblockiersystem ................................................... 2-15
Flüssigkeit ................................................................ 6-22
Pedalabstand ............................................................ 6-27
Pedalspiel ................................................................. 6-27
Prüfung der Bremse ................................................. 6-22
Brillenfach ................................................................... 1-67DDachreling
................................................................... 1-73
Defrosting/Antibeschlag .............................................. 1-88
Diebstahlalarm ............................................................ 1-13
Drehzahlmesser .......................................................... 1-54
EEinfahren eines Neufahrzeugs .................................... 1-3
Einstellen der scheinwerfer ........................................ 6-34
FFahrgestellnummer (V IN) ............................................. 8-2
Fahrweise Fahren im Winter ...................................................... 2-24
Gleichmäßige Kurvenfahrt . .......................................2-24
Wirtschaftlich Fahren ................................................ 2-22
Fenster Elektrisch betätigt .................................................... 1-16
G Gebläse Mittleres gebläse ...................................................... 1-82
Seitliches gebläse .................................................... 1-83
Gepäcknetz ................................................................ 1-73
Gepäckraumabdeckung .............................................. 1-72
Geschwindigkeitsregler ............................................... 1-79
Getränkehalter ............................................................ 1-63
Page 238 of 240

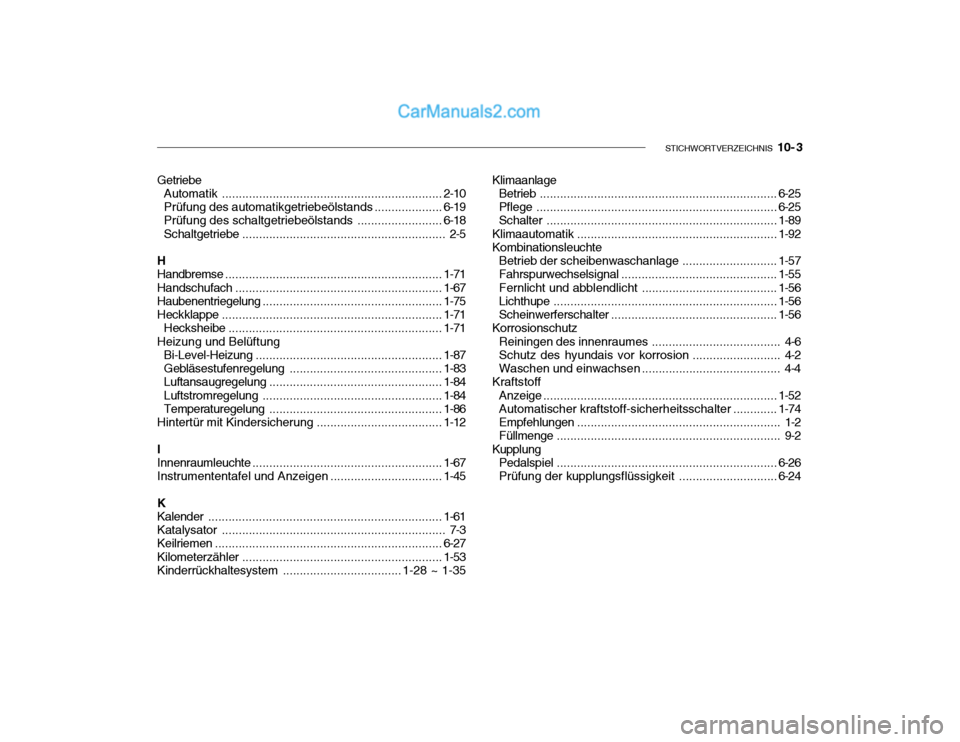

STICHWORTVERZEICHNIS 10- 3
Klimaanlage
Betrieb ...................................................................... 6-25
Pflege ....................................................................... 6-25
Schalter .................................................................... 1-89
Klimaautomatik ........................................................... 1-92
Kombinationsleuchte
Betrieb der scheibenwaschanlage ............................1-57
Fahrspurwechselsignal .............................................. 1-55
Fernlicht und abblendlicht ........................................ 1-56
Lichthupe .................................................................. 1-56
Scheinwerferschalter ................................................. 1-56
Korrosionschutz
Reiningen des i nnenraumes...................................... 4-6
Schutz des hyundais vor korrosion .......................... 4-2
Waschen und einwachsen ......................................... 4-4
Kraftstoff
Anzeige ..................................................................... 1-52
Automatischer kraftstoff-sicherheitsschalter ............. 1-74
Empfehlungen ............................................................ 1-2
Füllmenge .................................................................. 9-2
Kupplung Pedalspiel ................................................................. 6-26
Prüfung der kuppl ungsflüssigkeit ............................. 6-24
Getriebe
Automa tik ................................................................. 2-10
Prüfung des automatikgetriebeölstands ....................6-19
Prüfung des schaltgetriebeölstands .........................6-18
Schaltgetriebe ............................................................ 2-5
H Handbremse ................................................................ 1-71
Handschufach ............................................................. 1-67
Haubenentriegelung ..................................................... 1-75
Heckklappe ................................................................. 1-71
Hecksheibe ............................................................... 1-71
Heizung und Belüftung Bi-Level-Heizung ....................................................... 1-87
Gebläsestufenregelung ............................................. 1-83
Luftansaugregelung ................................................... 1-84
Luftstromregelung ..................................................... 1-84
Temperaturegelung ................................................... 1-86
Hintertür mit Kindersicherung .....................................1-12
IInnenraumleuchte ........................................................ 1-67
Instrumententafel und Anzeigen ................................. 1-45
KKalender ..................................................................... 1-61
Katalysator .................................................................. 7-3
Keilriemen ................................................................... 6-27
Kilometerzähler ........................................................... 1-53
Kinderrückhaltesystem ................................... 1-28 ~ 1-35
Page 239 of 240

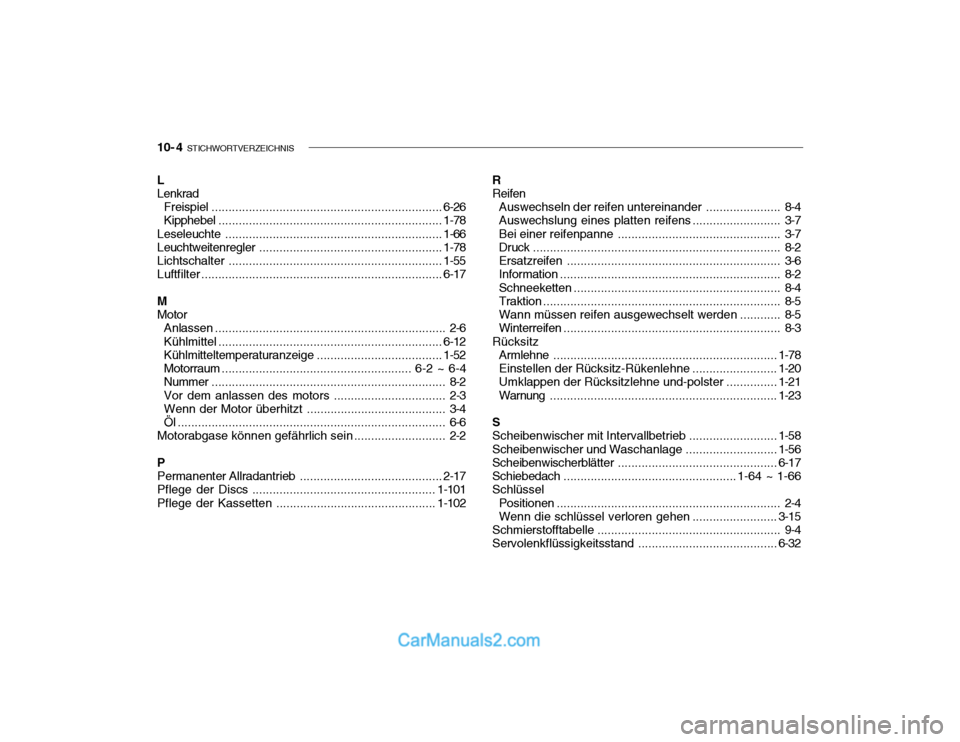

10- 4 STICHWORTVERZEICHNIS
L Lenkrad
Freispiel .................................................................... 6-26
Kipphebel .................................................................. 1-78
Leseleuchte ................................................................ 1-66
Leuchtweitenregler ...................................................... 1-78
Lichtschalter ............................................................... 1-55
Luftfilter ....................................................................... 6-17
M Motor Anlassen .................................................................... 2-6Kühlmittel .................................................................. 6-12
Kühlmitteltemperaturanzeige . ....................................1-52
Motorraum ........................................................ 6-2 ~ 6-4
Nummer ..................................................................... 8-2
Vor dem anlassen des motors ................................. 2-3
Wenn der Motor überhitzt ......................................... 3-4
Öl ............................................................................... 6-6
Motorabgase können gefährlich sein ........................... 2-2
P
Permanenter Allradantrieb .. ........................................2-17
Pflege der D iscs ...................................................... 1-101
Pflege der Kassetten ............................................... 1-102R Reifen
Auswechseln der reifen untereinander ...................... 8-4
Auswechslung eines platten reifens .......................... 3-7
Bei einer reifenpanne ................................................ 3-7
Druck ......................................................................... 8-2
Ersatzreifen ............................................................... 3-6
Information ................................................................. 8-2
Schneeketten ............................................................. 8-4
Traktion ...................................................................... 8-5
Wann müssen reifen ausgewechselt werden ............ 8-5
Winterreifen ................................................................ 8-3
Rücksitz Armlehne .................................................................. 1-78
Einstellen der Rücksitz-Rükenlehne .........................1-20
Umklappen der Rücksitzlehne und-polster ...............1-21
Warnung ................................................................... 1-23
S
Scheibenwischer mit Intervallbetrieb ..........................1-58
Scheibenwischer und Waschanlage........................... 1-56
Scheibenwischerblätter ............................................... 6-17
Schiebedach ................................................... 1-64 ~ 1-66
Schlüssel
Positionen .................................................................. 2-4
Wenn die schlüssel verloren gehen .........................3-15
Schmierstofftabelle ...................................................... 9-4
Servolenkflüssigkeitsstand . ........................................6-32

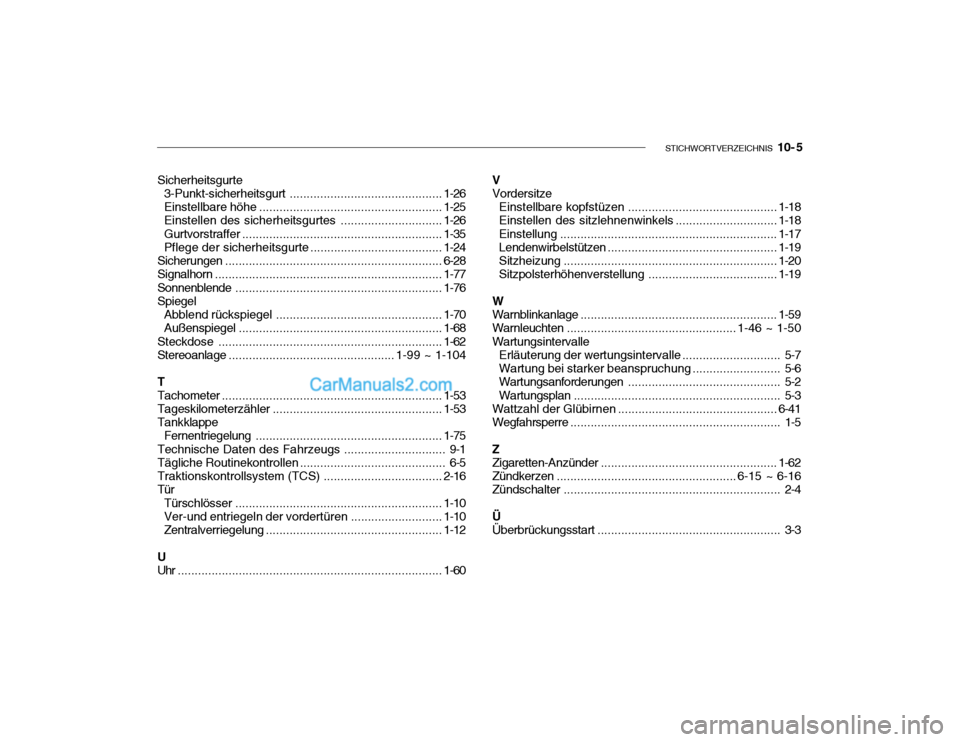

Page 240 of 240
STICHWORTVERZEICHNIS 10- 5
Sicherheitsgurte
3-Punkt-sicherheitsgurt ............................................. 1-26
Einstellbare höhe ...................................................... 1-25
Einstellen des si cherheitsgurtes .............................. 1-26
Gurtvorstraffer ........................................................... 1-35
Pflege der sicherheitsgurte ....................................... 1-24
Sicherungen ................................................................ 6-28
Signalhorn ................................................................... 1-77
Sonnenblende ............................................................. 1-76
Spiegel
Abblend r ückspiegel ................................................. 1-70
Außenspiegel ............................................................ 1-68
Steckdose .................................................................. 1-62
Stereoanlage ................................................. 1-99 ~ 1-104
T Tachometer ................................................................. 1-53
Tageskilometerzähler .................................................. 1-53
Tankklappe Fernentriegelung ....................................................... 1-75
Technische Daten des Fahrzeugs .............................. 9-1
Tägliche Routinekontrollen ... ........................................ 6-5
Traktionskontrollsystem (TCS) ................................... 2-16
Tür
Türschlösser ............................................................. 1-10
Ver-und entriegeln der vordertüren ........................... 1-10
Zentralverriegelung .................................................... 1-12
U
Uhr .............................................................................. 1-60VVordersitze
Einstellbare kopfstüzen ............................................ 1-18
Einstellen des sitzlehnenwinkels .............................. 1-18
Einstellung ................................................................ 1-17
Lendenwirbelstützen .................................................. 1-19
Sitzheizung ............................................................... 1-20
Sitzpolsterhöhenverstellung ......................................1-19
W Warnblinkanlage .......................................................... 1-59
Warnleuchten .................................................. 1-46 ~ 1-50
Wartungsintervalle Erläuterung der w ertungsintervalle............................. 5-7
Wartung bei starker beanspruchung .......................... 5-6
Wartungsanforderungen ............................................. 5-2
Wartungsplan ............................................................. 5-3
Wattzahl der Glübirnen ............................................... 6-41
Wegfahrsperre .............................................................. 1-5
Z Zigaretten-Anzünder .................................................... 1-62
Zündkerzen ..................................................... 6-15 ~ 6-16
Zündschalter ................................................................ 2-4
Ü Überbrückungsstart ...................................................... 3-3
