Hyundai Santa Fe 2003 Betriebsanleitung (in German)

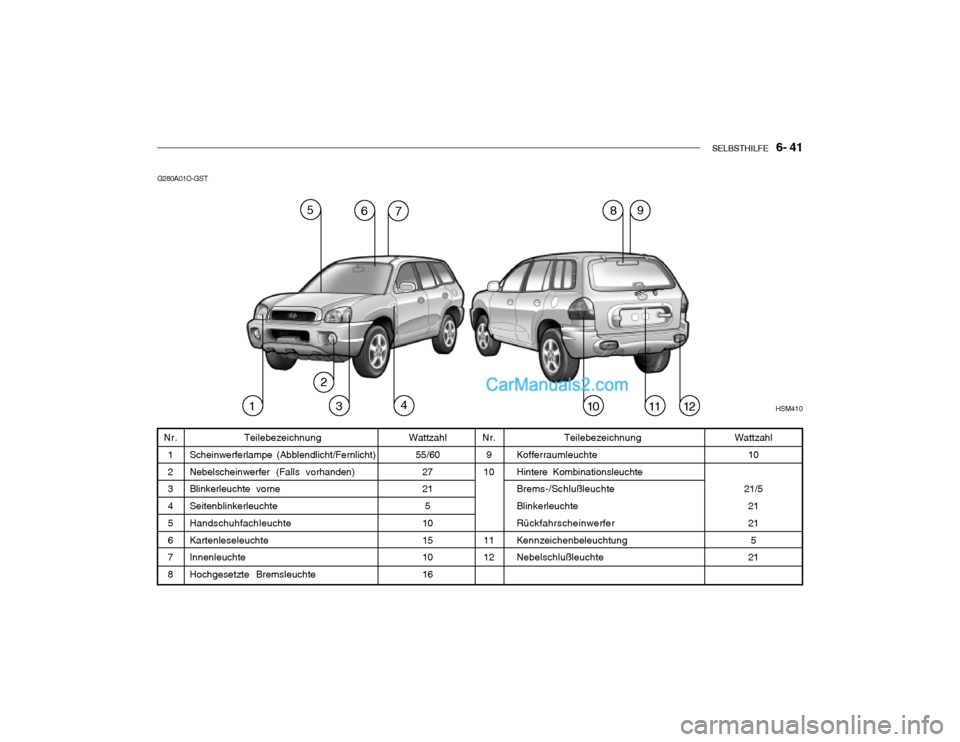

SELBSTHILFE 6- 41
G280A01O-GST
Nr.9
10 11 12
Wattzahl
55/60
27215
10 15 10 16
Nr. 1 2 3 4 5 6 7 8Wattzahl 10
21/5 21 215
21
Teilebezeichnung
Kofferraumleuchte Hintere Kombinationsleuchte Brems-/Schlußleuchte Blinkerleuchte Rückfahrscheinwerfer Kennzeichenbeleuchtung Nebelschlußleuchte
Teilebezeichnung
Scheinwerferlampe (Abblendlicht/Fernlicht) Nebelscheinwerfer (Falls vorhanden) Blinkerleuchte vorne Seitenblinkerleuchte Handschuhfachleuchte Kartenleseleuchte Innenleuchte Hochgesetzte Bremsleuchte
1 2
3 4
6
7 8
10 HSM410
91112
5

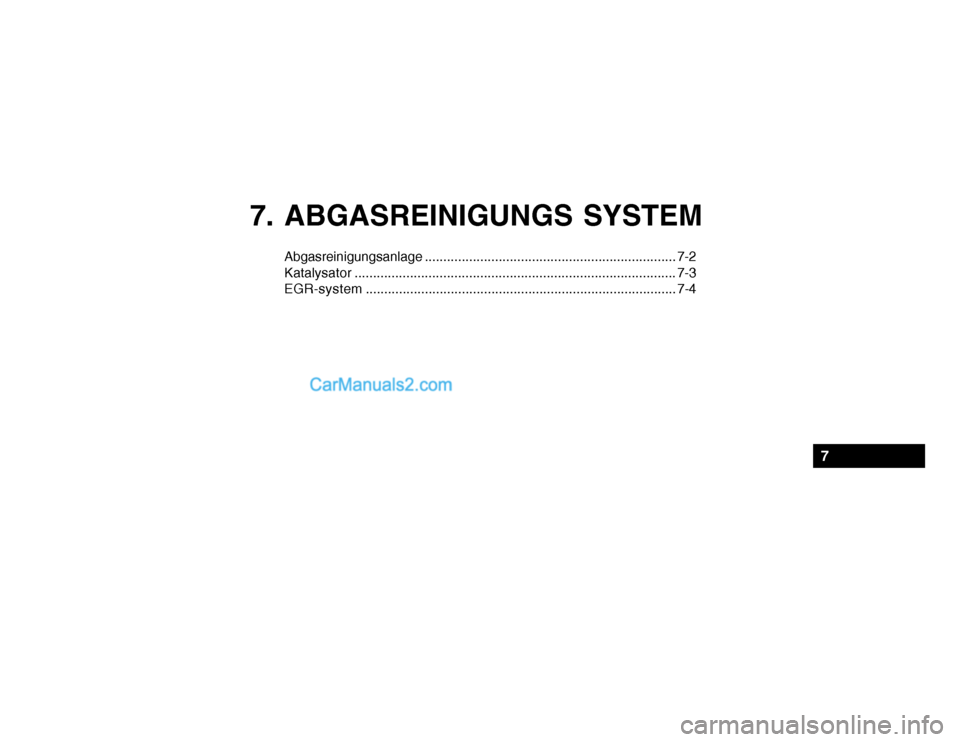

7. ABGASREINIGUNGS SYSTEM
Abgasreinigungsanlage.................................................................... 7-2
Katalysator ....................................................................................... 7-3
EGR-system .................................................................................... 7-4
7

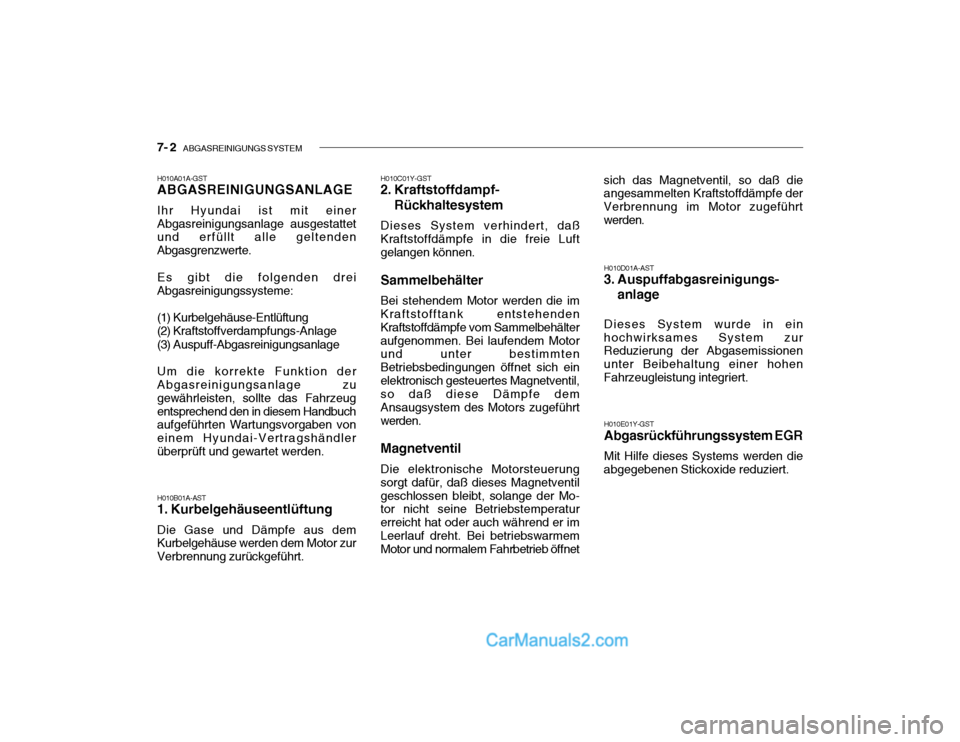

7- 2 ABGASREINIGUNGS SYSTEM
H010D01A-AST
3. Auspuffabgasreinigungs-
anlage
Dieses System wurde in ein
hochwirksames System zur Reduzierung der Abgasemissionen unter Beibehaltung einer hohenFahrzeugleistung integriert.
sich das Magnetventil, so daß die angesammelten Kraftstoffdämpfe der Verbrennung im Motor zugeführtwerden.
H010E01Y-GST Abgasrückführungssystem EGR Mit Hilfe dieses Systems werden die
abgegebenen Stickoxide reduziert.
H010A01A-GST ABGASREINIGUNGSANLAGE Ihr Hyundai ist mit einer Abgasreinigungsanlage ausgestattet und erfüllt alle geltenden Abgasgrenzwerte. Es gibt die folgenden drei Abgasreinigungssysteme:
(1) Kurbelgehäuse-Entlüftung
(2) Kraftstoffverdampfungs-Anlage
(3) Auspuff-Abgasreinigungsanlage Um die korrekte Funktion der Abgasreinigungsanlage zu gewährleisten, sollte das Fahrzeugentsprechend den in diesem Handbuch aufgeführten Wartungsvorgaben von einem Hyundai-Vertragshändlerüberprüft und gewartet werden. H010B01A-AST
1. Kurbelgehäuseentlüftung Die Gase und Dämpfe aus dem Kurbelgehäuse werden dem Motor zur Verbrennung zurückgeführt. H010C01Y-GST
2. Kraftstoffdampf-
Rückhaltesystem
Dieses System verhindert, daß Kraftstoffdämpfe in die freie Luft gelangen können. Sammelbehälter Bei stehendem Motor werden die im Kraftstofftank entstehenden Kraftstoffdämpfe vom Sammelbehälteraufgenommen. Bei laufendem Motor und unter bestimmten Betriebsbedingungen öffnet sich einelektronisch gesteuertes Magnetventil, so daß diese Dämpfe dem Ansaugsystem des Motors zugeführtwerden. Magnetventil Die elektronische Motorsteuerung sorgt dafür, daß dieses Magnetventilgeschlossen bleibt, solange der Mo- tor nicht seine Betriebstemperatur erreicht hat oder auch während er imLeerlauf dreht. Bei betriebswarmem Motor und normalem Fahrbetrieb öffnet

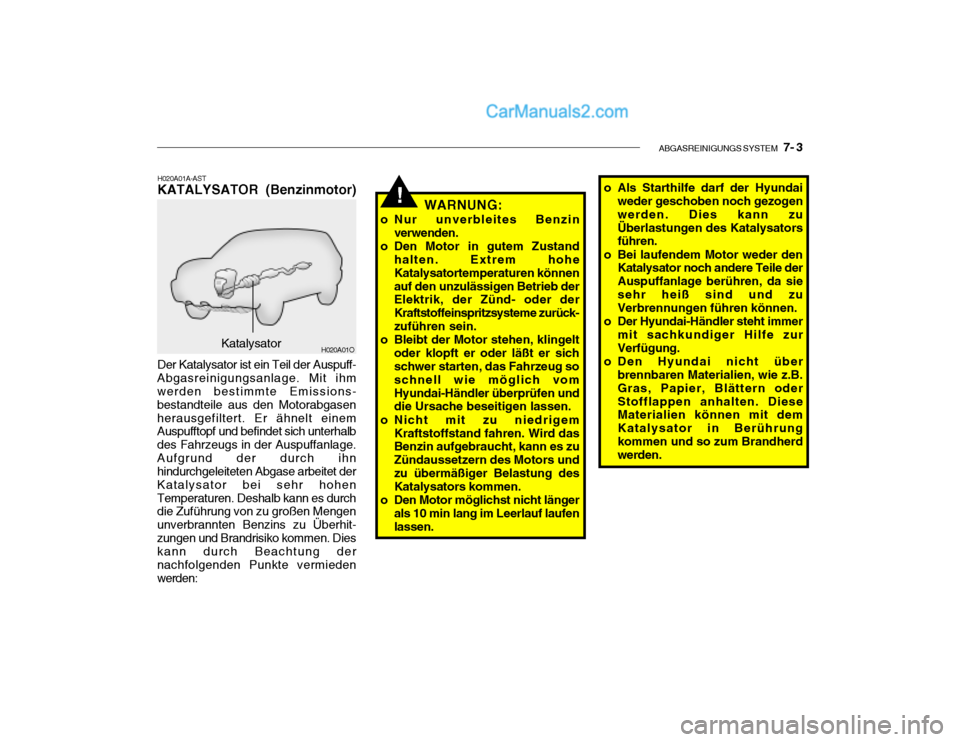

ABGASREINIGUNGS SYSTEM 7- 3
!
H020A01O
H020A01A-AST KATALYSATOR (Benzinmotor)
Katalysator
Der Katalysator ist ein Teil der Auspuff-
Abgasreinigungsanlage. Mit ihmwerden bestimmte Emissions- bestandteile aus den Motorabgasenherausgefiltert. Er ähnelt einem Auspufftopf und befindet sich unterhalb des Fahrzeugs in der Auspuffanlage.Aufgrund der durch ihn hindurchgeleiteten Abgase arbeitet der Katalysator bei sehr hohenTemperaturen. Deshalb kann es durch die Zuführung von zu großen Mengen unverbrannten Benzins zu Überhit-zungen und Brandrisiko kommen. Dies kann durch Beachtung der nachfolgenden Punkte vermiedenwerden: WARNUNG:
o Nur unverbleites Benzin verwenden.
o Den Motor in gutem Zustand halten. Extrem hoheKatalysatortemperaturen könnenauf den unzulässigen Betrieb der Elektrik, der Zünd- oder der Kraftstoffeinspritzsysteme zurück-zuführen sein.
o Bleibt der Motor stehen, klingelt oder klopft er oder läßt er sich schwer starten, das Fahrzeug so schnell wie möglich vomHyundai-Händler überprüfen und die Ursache beseitigen lassen.
o Nicht mit zu niedrigem Kraftstoffstand fahren. Wird dasBenzin aufgebraucht, kann es zu Zündaussetzern des Motors undzu übermäßiger Belastung des Katalysators kommen.
o Den Motor möglichst nicht länger als 10 min lang im Leerlauf laufen lassen. o Als Starthilfe darf der Hyundai
weder geschoben noch gezogenwerden. Dies kann zuÜberlastungen des Katalysators führen.
o Bei laufendem Motor weder den Katalysator noch andere Teile der Auspuffanlage berühren, da siesehr heiß sind und zu Verbrennungen führen können.
o Der Hyundai-Händler steht immer mit sachkundiger Hilfe zurVerfügung.
o Den Hyundai nicht über brennbaren Materialien, wie z.B. Gras, Papier, Blättern oderStofflappen anhalten. Diese Materialien können mit dem Katalysator in Berührungkommen und so zum Brandherd werden.

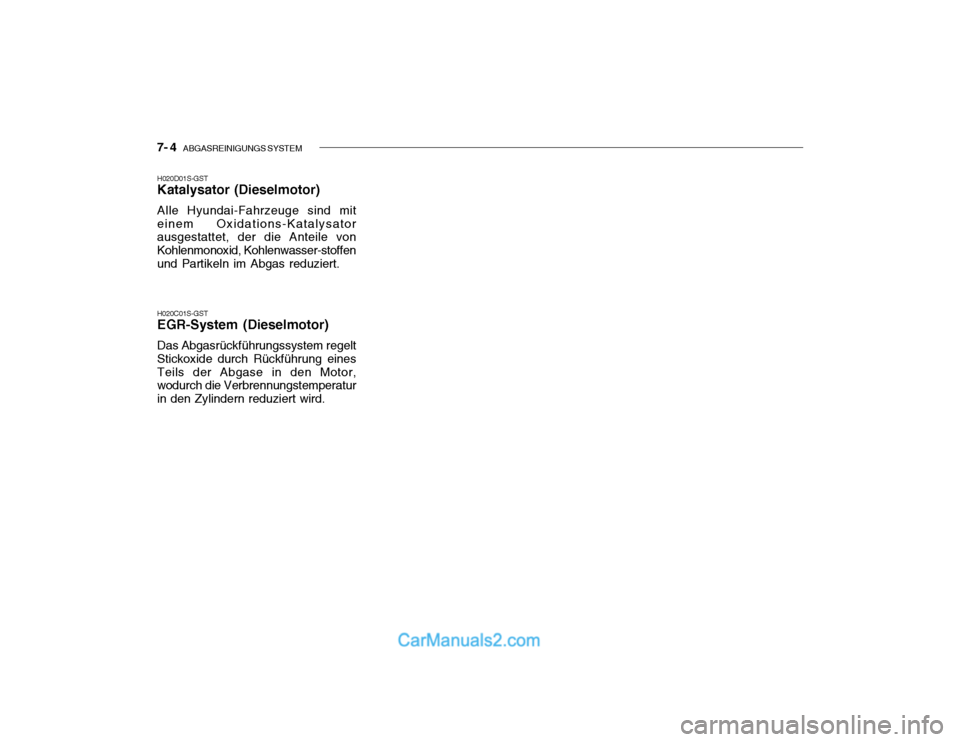

7- 4 ABGASREINIGUNGS SYSTEM
H020D01S-GST Katalysator (Dieselmotor) Alle Hyundai-Fahrzeuge sind mit
einem Oxidations-Katalysator ausgestattet, der die Anteile von Kohlenmonoxid, Kohlenwasser-stoffenund Partikeln im Abgas reduziert. H020C01S-GST EGR-System (Dieselmotor) Das Abgasrückführungssystem regelt Stickoxide durch Rückführung einesTeils der Abgase in den Motor, wodurch die Verbrennungstemperatur in den Zylindern reduziert wird.

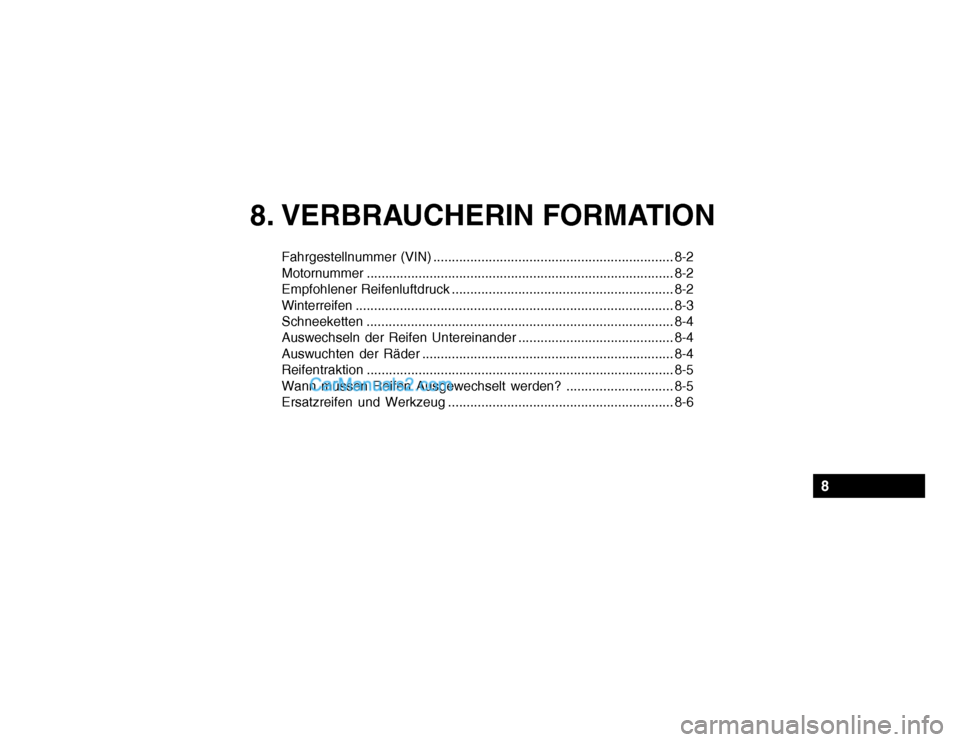

8. VERBRAUCHERIN FORMATION
Fahrgestellnummer (VIN) ................................................................. 8-2 Motornummer................................................................................... 8-2
Empfohlener Reifenluftdruck ............................................................ 8-2Winterreifen ...................................................................................... 8-3
Schneeketten ................................................................................... 8-4
Auswechseln der Reifen Untereinander .......................................... 8-4
Auswuchten der Räder .................................................................... 8-4Reifentraktion ................................................................................... 8-5
Wann müssen Reifen Ausgewechselt werden? ............................. 8-5
Ersatzreifen und Werkzeug ............................................................. 8-6
8

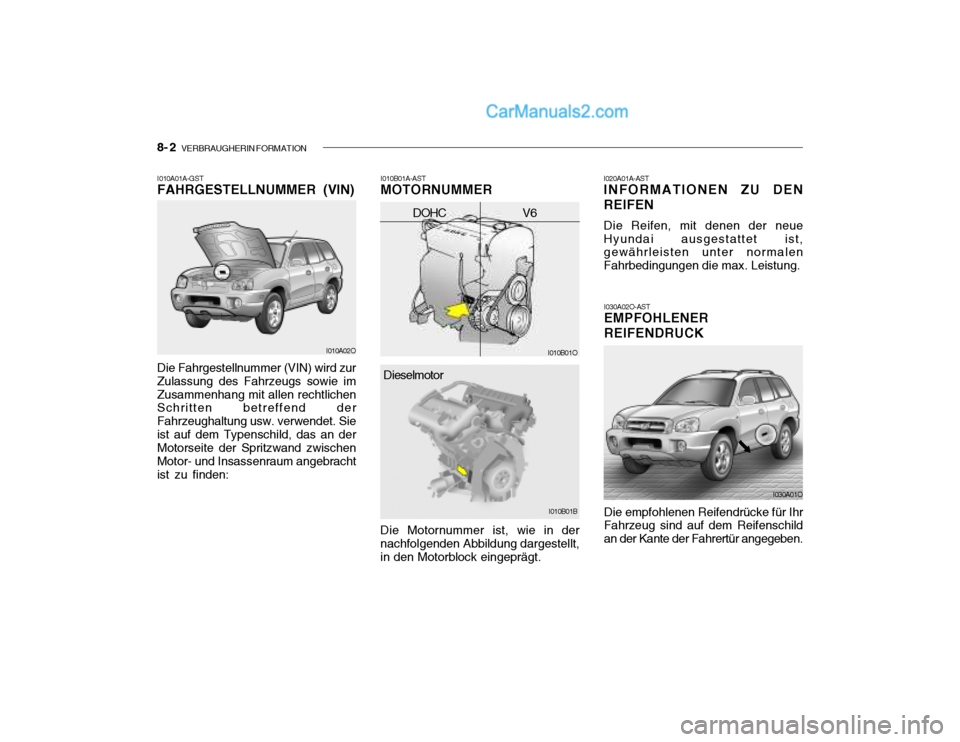

8- 2 VERBRAUGHERIN FORMATION
I030A02O-AST EMPFOHLENER REIFENDRUCK Die empfohlenen Reifendrücke für Ihr Fahrzeug sind auf dem Reifenschild an der Kante der Fahrertür angegeben.
I020A01A-AST INFORMATIONEN ZU DEN REIFEN Die Reifen, mit denen der neue Hyundai ausgestattet ist, gewährleisten unter normalen Fahrbedingungen die max. Leistung.
I010B01A-AST MOTORNUMMER
I010A01A-GSTFAHRGESTELLNUMMER (VIN)
Die Fahrgestellnummer (VIN) wird zur Zulassung des Fahrzeugs sowie imZusammenhang mit allen rechtlichen Schritten betreffend der Fahrzeughaltung usw. verwendet. Sieist auf dem Typenschild, das an der Motorseite der Spritzwand zwischen Motor- und Insassenraum angebrachtist zu finden: Die Motornummer ist, wie in dernachfolgenden Abbildung dargestellt,in den Motorblock eingeprägt.
I010A02O
I010B01O
DOHC V6
I010B01B
I030A01O
Dieselmotor

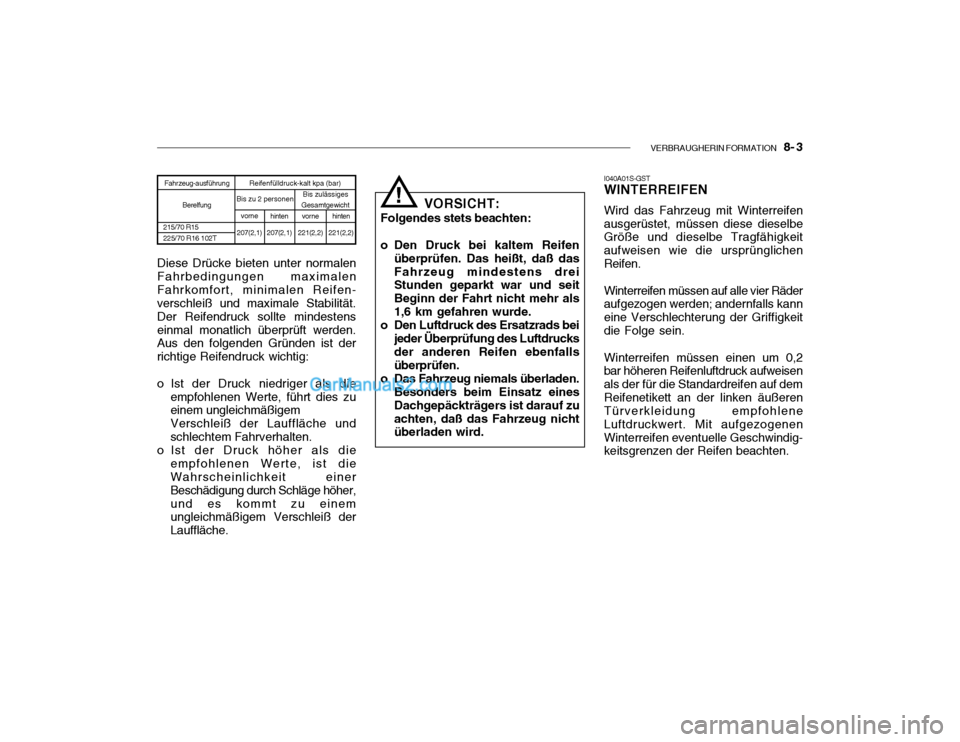

VERBRAUGHERIN FORMATION 8- 3
Reifenfülldruck-kalt kpa (bar)
hinten
207(2,1) vorne
221(2,2)
Bis zu 2 personen
Bis zulässiges
Gesamtgewicht hinten
221(2,2)
vorne
207(2,1)
Diese Drücke bieten unter normalen
Fahrbedingungen maximalen Fahrkomfort, minimalen Reifen- verschleiß und maximale Stabilität. Der Reifendruck sollte mindestenseinmal monatlich überprüft werden. Aus den folgenden Gründen ist der richtige Reifendruck wichtig:
o Ist der Druck niedriger als die empfohlenen Werte, führt dies zu einem ungleichmäßigem Verschleiß der Lauffläche undschlechtem Fahrverhalten.
o Ist der Druck höher als die empfohlenen Werte, ist die Wahrscheinlichkeit einer Beschädigung durch Schläge höher,und es kommt zu einem ungleichmäßigem Verschleiß der Lauffläche.
I040A01S-GST WINTERREIFEN Wird das Fahrzeug mit Winterreifen
ausgerüstet, müssen diese dieselbe Größe und dieselbe Tragfähigkeit aufweisen wie die ursprünglichenReifen.
Winterreifen müssen auf alle vier Räder
aufgezogen werden; andernfalls kanneine Verschlechterung der Griffigkeitdie Folge sein.
Winterreifen müssen einen um 0,2
bar höheren Reifenluftdruck aufweisenals der für die Standardreifen auf demReifenetikett an der linken äußeren Türverkleidung empfohlene Luftdruckwert. Mit aufgezogenenWinterreifen eventuelle Geschwindig- keitsgrenzen der Reifen beachten.
! VORSICHT:
Folgendes stets beachten:
o Den Druck bei kaltem Reifen überprüfen. Das heißt, daß das Fahrzeug mindestens drei Stunden geparkt war und seit Beginn der Fahrt nicht mehr als1,6 km gefahren wurde.
o Den Luftdruck des Ersatzrads bei jeder Überprüfung des Luftdrucks der anderen Reifen ebenfalls überprüfen.
o Das Fahrzeug niemals überladen. Besonders beim Einsatz einesDachgepäckträgers ist darauf zuachten, daß das Fahrzeug nicht überladen wird.
Fahrzeug-ausführung
Berelfung
215/70 R15 225/70 R16 102T

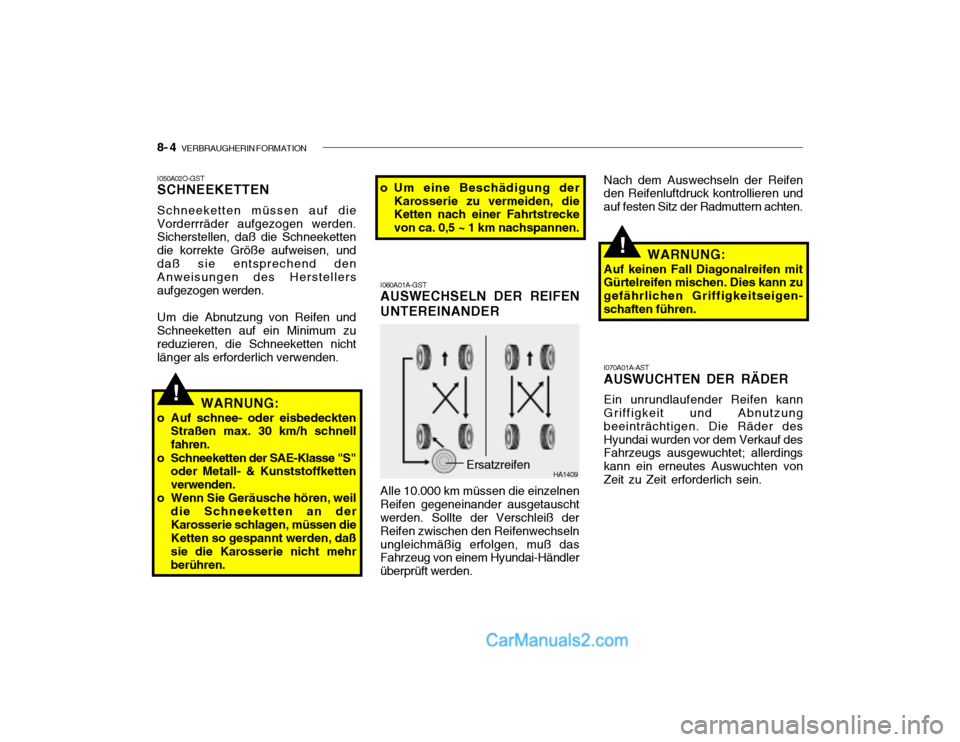

8- 4 VERBRAUGHERIN FORMATION
!
!
HA1409
I060A01A-GST AUSWECHSELN DER REIFEN UNTEREINANDER Alle 10.000 km müssen die einzelnen
Reifen gegeneinander ausgetauscht werden. Sollte der Verschleiß der Reifen zwischen den Reifenwechselnungleichmäßig erfolgen, muß das Fahrzeug von einem Hyundai-Händler überprüft werden. Ersatzreifen
I050A02O-GST SCHNEEKETTEN Schneeketten müssen auf die
Vorderrräder aufgezogen werden. Sicherstellen, daß die Schneeketten die korrekte Größe aufweisen, unddaß sie entsprechend den Anweisungen des Herstellers aufgezogen werden.
Um die Abnutzung von Reifen und
Schneeketten auf ein Minimum zu reduzieren, die Schneeketten nicht länger als erforderlich verwenden.
WARNUNG:
o Auf schnee- oder eisbedeckten Straßen max. 30 km/h schnellfahren.
o Schneeketten der SAE-Klasse "S" oder Metall- & Kunststoffkettenverwenden.
o Wenn Sie Geräusche hören, weil die Schneeketten an derKarosserie schlagen, müssen die Ketten so gespannt werden, daß sie die Karosserie nicht mehrberühren. WARNUNG:
Auf keinen Fall Diagonalreifen mit
Gürtelreifen mischen. Dies kann zugefährlichen Griffigkeitseigen-schaften führen.
o Um eine Beschädigung der
Karosserie zu vermeiden, die Ketten nach einer Fahrtstrecke von ca. 0,5 ~ 1 km nachspannen. Nach dem Auswechseln der Reifen den Reifenluftdruck kontrollieren und auf festen Sitz der Radmuttern achten. I070A01A-AST AUSWUCHTEN DER RÄDER Ein unrundlaufender Reifen kann Griffigkeit und Abnutzung beeinträchtigen. Die Räder desHyundai wurden vor dem Verkauf des Fahrzeugs ausgewuchtet; allerdings kann ein erneutes Auswuchten vonZeit zu Zeit erforderlich sein.

VERBRAUGHERIN FORMATION 8- 5
!

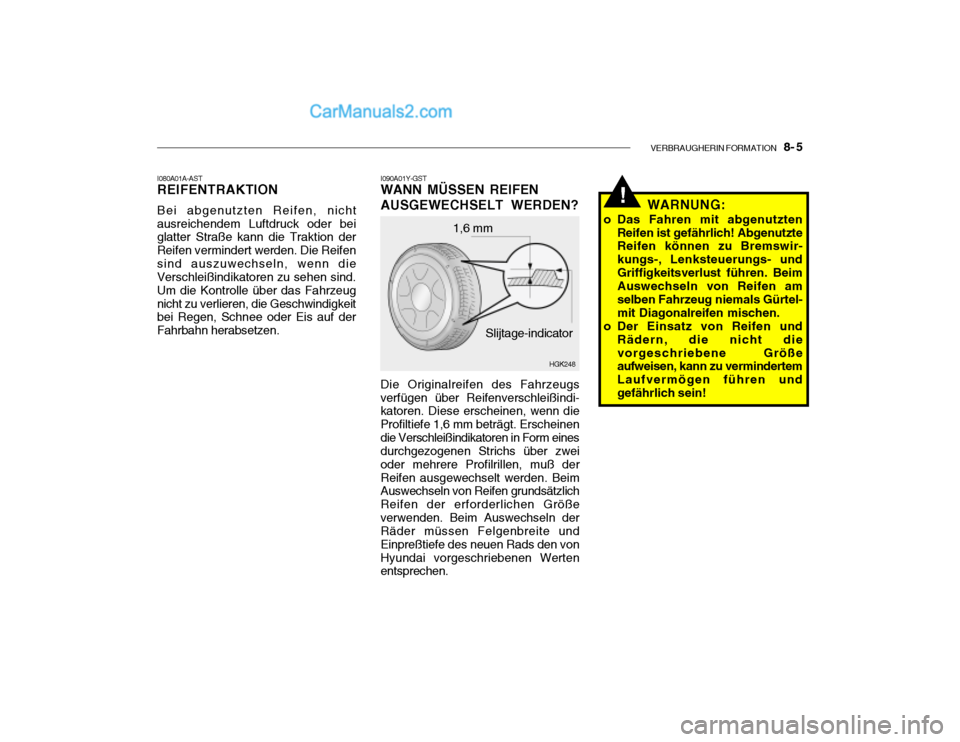

I080A01A-AST REIFENTRAKTION Bei abgenutzten Reifen, nicht
ausreichendem Luftdruck oder bei glatter Straße kann die Traktion der Reifen vermindert werden. Die Reifensind auszuwechseln, wenn die Verschleißindikatoren zu sehen sind. Um die Kontrolle über das Fahrzeugnicht zu verlieren, die Geschwindigkeit bei Regen, Schnee oder Eis auf der Fahrbahn herabsetzen.
1,6 mm
HGK248
Slijtage-indicator
I090A01Y-GST WANN MÜSSEN REIFEN AUSGEWECHSELT WERDEN?
Die Originalreifen des Fahrzeugs verfügen über Reifenverschleißindi- katoren. Diese erscheinen, wenn die Profiltiefe 1,6 mm beträgt. Erscheinendie Verschleißindikatoren in Form eines durchgezogenen Strichs über zwei oder mehrere Profilrillen, muß derReifen ausgewechselt werden. Beim Auswechseln von Reifen grundsätzlich Reifen der erforderlichen Größeverwenden. Beim Auswechseln der Räder müssen Felgenbreite und Einpreßtiefe des neuen Rads den vonHyundai vorgeschriebenen Werten entsprechen. WARNUNG:
o Das Fahren mit abgenutzten Reifen ist gefährlich! AbgenutzteReifen können zu Bremswir- kungs-, Lenksteuerungs- undGriffigkeitsverlust führen. Beim Auswechseln von Reifen am selben Fahrzeug niemals Gürtel-mit Diagonalreifen mischen.
o Der Einsatz von Reifen und Rädern, die nicht dievorgeschriebene Größe aufweisen, kann zu vermindertem Laufvermögen führen und gefährlich sein!
