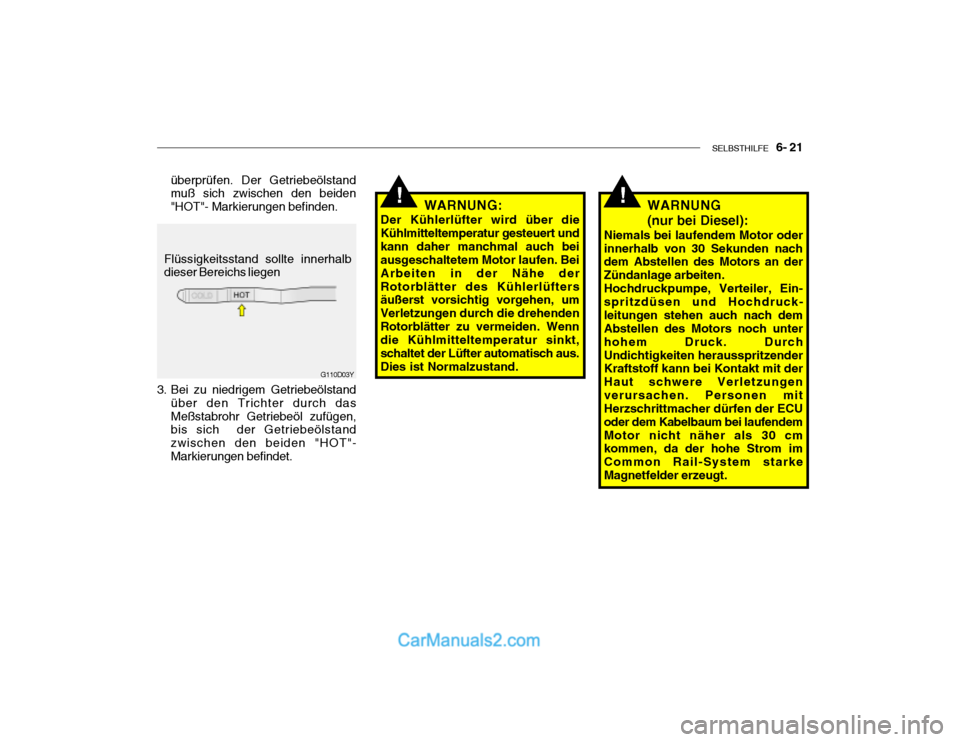

SELBSTHILFE 6- 21
überprüfen. Der Getriebeölstand muß sich zwischen den beiden "HOT"- Markierungen befinden.
3. Bei zu niedrigem Getriebeölstand über den Trichter durch dasMeßstabrohr Getriebeöl zufügen, bis sich der Getriebeölstand zwischen den beiden "HOT"-Markierungen befindet.
G110D03Y
Flüssigkeitsstand sollte innerhalb dieser Bereichs liegen
!!WARNUNG:
Der Kühlerlüfter wird über die
Kühlmitteltemperatur gesteuert und kann daher manchmal auch bei ausgeschaltetem Motor laufen. Bei Arbeiten in der Nähe derRotorblätter des Kühlerlüfters äußerst vorsichtig vorgehen, um Verletzungen durch die drehendenRotorblätter zu vermeiden. Wenn die Kühlmitteltemperatur sinkt, schaltet der Lüfter automatisch aus.Dies ist Normalzustand. WARNUNG (nur bei Diesel):
Niemals bei laufendem Motor oder innerhalb von 30 Sekunden nach dem Abstellen des Motors an der Zündanlage arbeiten.Hochdruckpumpe, Verteiler, Ein-spritzdüsen und Hochdruck-leitungen stehen auch nach dem Abstellen des Motors noch unter hohem Druck. DurchUndichtigkeiten herausspritzender Kraftstoff kann bei Kontakt mit der Haut schwere Verletzungenverursachen. Personen mit Herzschrittmacher dürfen der ECU oder dem Kabelbaum bei laufendemMotor nicht näher als 30 cm kommen, da der hohe Strom im Common Rail-System starkeMagnetfelder erzeugt.

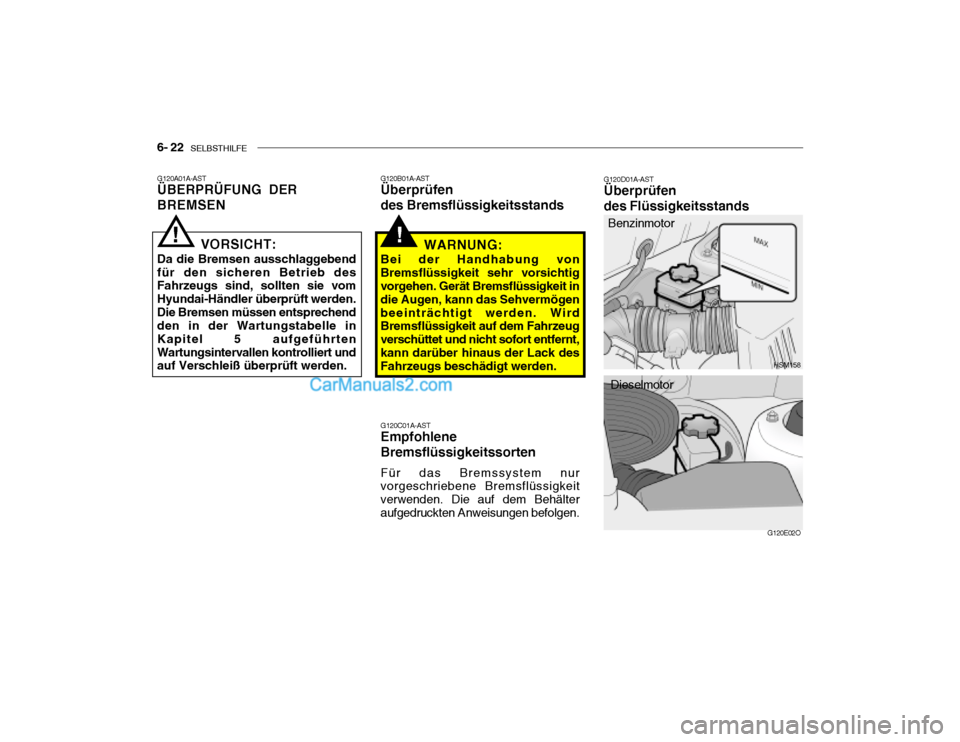

6- 22 SELBSTHILFE
!
G120A01A-AST ÃœBERPRÃœFUNG DER BREMSEN
VORSICHT:
Da die Bremsen ausschlaggebend für den sicheren Betrieb des Fahrzeugs sind, sollten sie vom Hyundai-Händler überprüft werden.Die Bremsen müssen entsprechend den in der Wartungstabelle in Kapitel 5 aufgeführtenWartungsintervallen kontrolliert und auf Verschleiß überprüft werden.
! G120B01A-AST Überprüfen des Bremsflüssigkeitsstands G120C01A-AST Empfohlene Bremsflüssigkeitssorten Für das Bremssystem nur vorgeschriebene Bremsflüssigkeit verwenden. Die auf dem Behälteraufgedruckten Anweisungen befolgen. G120D01A-AST Überprüfen des Flüssigkeitsstands
WARNUNG:
Bei der Handhabung von Bremsflüssigkeit sehr vorsichtig vorgehen. Gerät Bremsflüssigkeit in die Augen, kann das Sehvermögenbeeinträchtigt werden. Wird Bremsflüssigkeit auf dem Fahrzeug verschüttet und nicht sofort entfernt,kann darüber hinaus der Lack des Fahrzeugs beschädigt werden.
HSM158
G120E02O
Benzinmotor
Dieselmotor

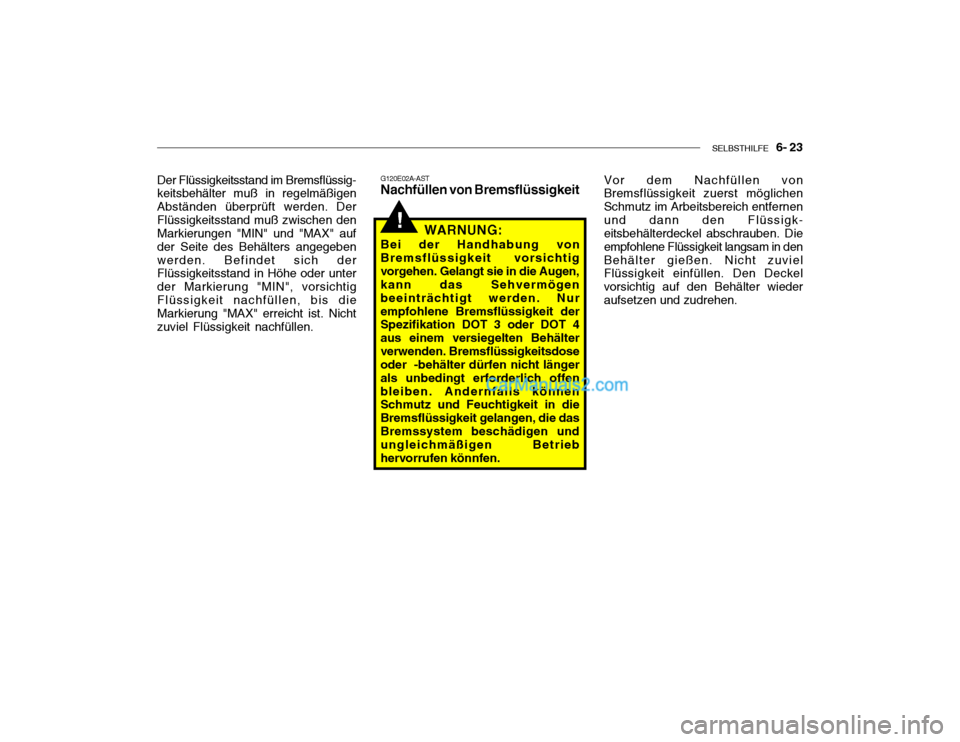

SELBSTHILFE 6- 23
G120E02A-AST Nachfüllen von Bremsflüssigkeit
Der Flüssigkeitsstand im Bremsflüssig-keitsbehälter muß in regelmäßigen Abständen überprüft werden. DerFlüssigkeitsstand muß zwischen den Markierungen "MIN" und "MAX" auf der Seite des Behälters angegebenwerden. Befindet sich der Flüssigkeitsstand in Höhe oder unter der Markierung "MIN", vorsichtigFlüssigkeit nachfüllen, bis die Markierung "MAX" erreicht ist. Nicht zuviel Flüssigkeit nachfüllen. Vor dem Nachfüllen von Bremsflüssigkeit zuerst möglichen Schmutz im Arbeitsbereich entfernenund dann den Flüssigk- eitsbehälterdeckel abschrauben. Die empfohlene Flüssigkeit langsam in denBehälter gießen. Nicht zuviel Flüssigkeit einfüllen. Den Deckel vorsichtig auf den Behälter wiederaufsetzen und zudrehen.
!WARNUNG:
Bei der Handhabung von
Bremsflüssigkeit vorsichtig vorgehen. Gelangt sie in die Augen, kann das Sehvermögen beeinträchtigt werden. Nurempfohlene Bremsflüssigkeit der Spezifikation DOT 3 oder DOT 4 aus einem versiegelten Behälterverwenden. Bremsflüssigkeitsdose oder -behälter dürfen nicht länger als unbedingt erforderlich offenbleiben. Andernfalls können Schmutz und Feuchtigkeit in die Bremsflüssigkeit gelangen, die dasBremssystem beschädigen und ungleichmäßigen Betrieb hervorrufen könnfen.

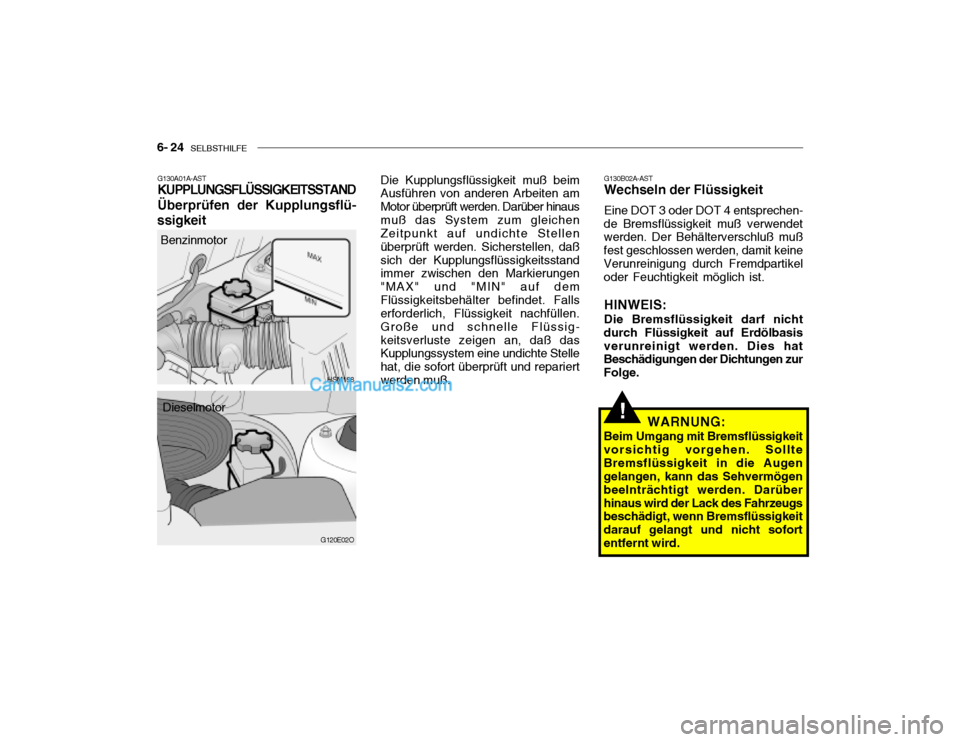

6- 24 SELBSTHILFE
Die Kupplungsflüssigkeit muß beim Ausführen von anderen Arbeiten am Motor überprüft werden. Darüber hinausmuß das System zum gleichen Zeitpunkt auf undichte Stellen überprüft werden. Sicherstellen, daßsich der Kupplungsflüssigkeitsstand immer zwischen den Markierungen "MAX" und "MIN" auf demFlüssigkeitsbehälter befindet. Falls erforderlich, Flüssigkeit nachfüllen. Große und schnelle Flüssig-keitsverluste zeigen an, daß das Kupplungssystem eine undichte Stelle hat, die sofort überprüft und repariertwerden muß.
G130A01A-AST KUPPLUNGSFLÜSSIGKEITSSTAND Überprüfen der Kupplungsflü-
ssigkeit
HSM158
Benzinmotor
Dieselmotor G120E02O
!WARNUNG:
Beim Umgang mit Bremsflüssigkeit
vorsichtig vorgehen. Sollte Bremsflüssigkeit in die Augen gelangen, kann das Sehvermögen beelnträchtigt werden. Darüberhinaus wird der Lack des Fahrzeugs beschädigt, wenn Bremsflüssigkeit darauf gelangt und nicht sofortentfernt wird. G130B02A-AST Wechseln der Flüssigkeit Eine DOT 3 oder DOT 4 entsprechen-
de Bremsflüssigkeit muß verwendet werden. Der Behälterverschluß muß fest geschlossen werden, damit keineVerunreinigung durch Fremdpartikel oder Feuchtigkeit möglich ist.
HINWEIS: Die Bremsflüssigkeit darf nicht
durch Flüssigkeit auf Erdölbasis verunreinigt werden. Dies hat Beschädigungen der Dichtungen zur Folge.

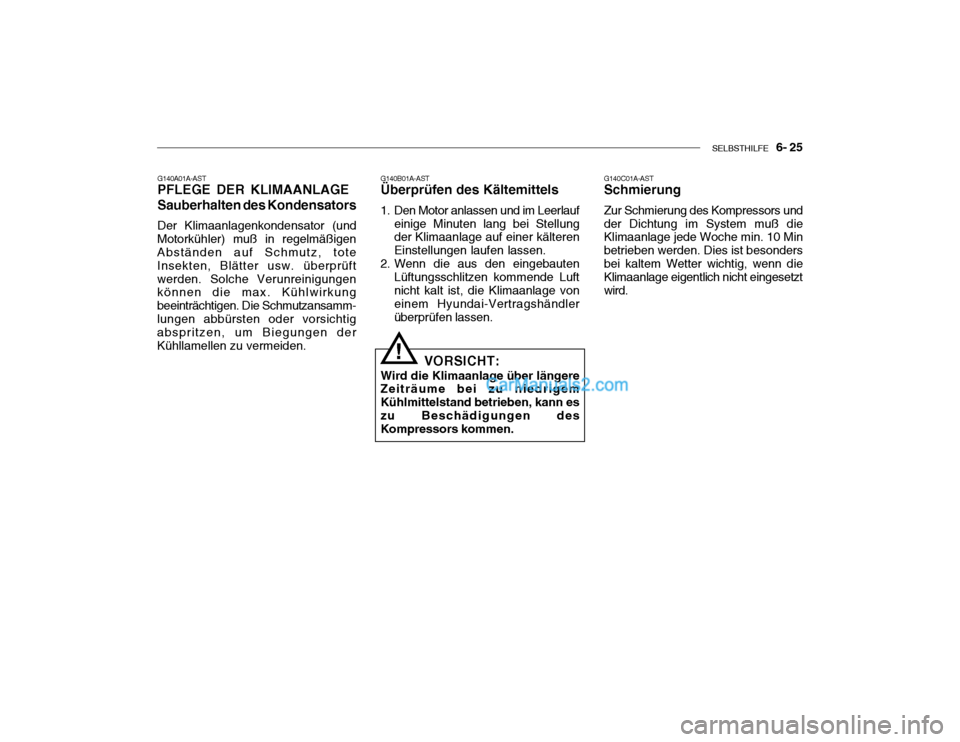

SELBSTHILFE 6- 25
G140A01A-AST PFLEGE DER KLIMAANLAGE Sauberhalten des Kondensators Der Klimaanlagenkondensator (und
Motorkühler) muß in regelmäßigen Abständen auf Schmutz, tote Insekten, Blätter usw. überprüftwerden. Solche Verunreinigungen können die max. Kühlwirkung beeinträchtigen. Die Schmutzansamm-lungen abbürsten oder vorsichtig abspritzen, um Biegungen der Kühllamellen zu vermeiden. G140C01A-AST Schmierung Zur Schmierung des Kompressors und der Dichtung im System muß die Klimaanlage jede Woche min. 10 Min betrieben werden. Dies ist besondersbei kaltem Wetter wichtig, wenn die Klimaanlage eigentlich nicht eingesetzt wird.
G140B01A-AST Überprüfen des Kältemittels
1. Den Motor anlassen und im Leerlauf einige Minuten lang bei Stellungder Klimaanlage auf einer kälteren Einstellungen laufen lassen.
2. Wenn die aus den eingebauten Lüftungsschlitzen kommende Luftnicht kalt ist, die Klimaanlage von einem Hyundai-Vertragshändler überprüfen lassen.
VORSICHT:
Wird die Klimaanlage über längere
Zeiträume bei zu niedrigemKühlmittelstand betrieben, kann eszu Beschädigungen des Kompressors kommen.
!

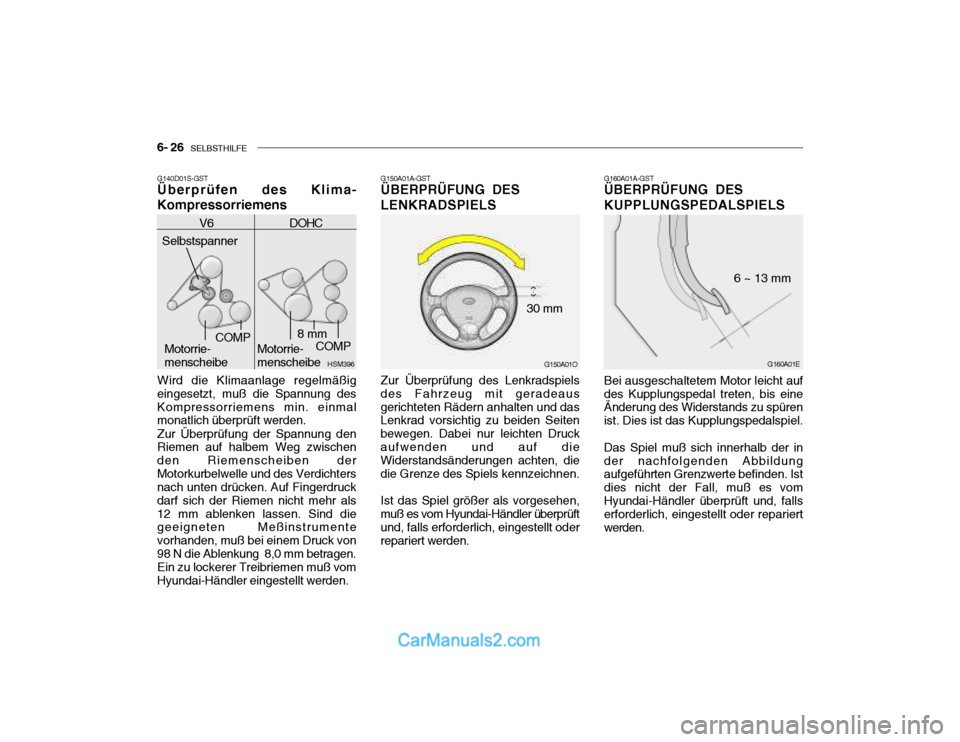

6- 26 SELBSTHILFE
G160A01E
6 ~ 13 mm
G160A01A-GST ÜBERPRÜFUNG DES KUPPLUNGSPEDALSPIELS Bei ausgeschaltetem Motor leicht auf des Kupplungspedal treten, bis eine Änderung des Widerstands zu spüren ist. Dies ist das Kupplungspedalspiel. Das Spiel muß sich innerhalb der in der nachfolgenden Abbildung aufgeführten Grenzwerte befinden. Ist dies nicht der Fall, muß es vomHyundai-Händler überprüft und, falls erforderlich, eingestellt oder repariert werden.
G150A01A-GST ÜBERPRÜFUNG DES LENKRADSPIELS Zur Überprüfung des Lenkradspiels
des Fahrzeug mit geradeaus gerichteten Rädern anhalten und das Lenkrad vorsichtig zu beiden Seiten bewegen. Dabei nur leichten Druckaufwenden und auf die Widerstandsänderungen achten, die die Grenze des Spiels kennzeichnen.
Ist das Spiel größer als vorgesehen,
muß es vom Hyundai-Händler überprüft und, falls erforderlich, eingestellt oder repariert werden.G150A01O
30 mm
G140D01S-GST Überprüfen des Klima-
Kompressorriemens
Wird die Klimaanlage regelmäßig
eingesetzt, muß die Spannung des Kompressorriemens min. einmal monatlich überprüft werden.
Zur Überprüfung der Spannung den
Riemen auf halbem Weg zwischen den Riemenscheiben derMotorkurbelwelle und des Verdichters nach unten drücken. Auf Fingerdruck darf sich der Riemen nicht mehr als12 mm ablenken lassen. Sind die geeigneten Meßinstrumente vorhanden, muß bei einem Druck von98 N die Ablenkung 8,0 mm betragen. Ein zu lockerer Treibriemen muß vom Hyundai-Händler eingestellt werden.
HSM396
V6 DOHC
COMP
SelbstspannerMotorrie- menscheibeMotorrie- menscheibe
COMP
8 mm

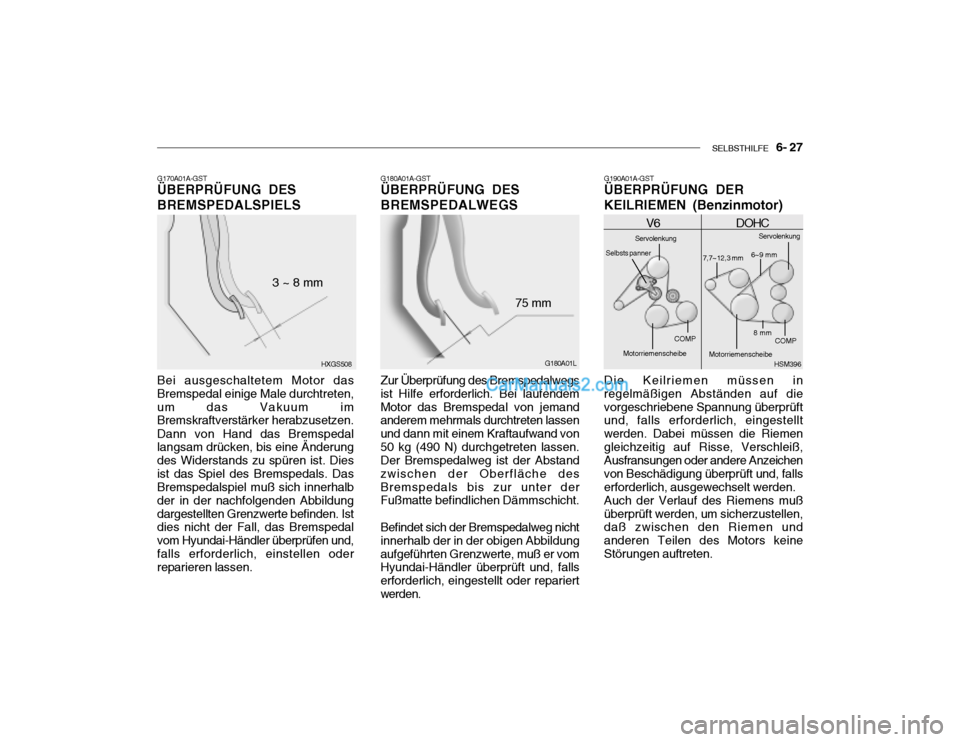

SELBSTHILFE 6- 27
G180A01A-GST ÜBERPRÜFUNG DES BREMSPEDALWEGS Zur Überprüfung des Bremspedalwegs
ist Hilfe erforderlich. Bei laufendem Motor das Bremspedal von jemand anderem mehrmals durchtreten lassen und dann mit einem Kraftaufwand von50 kg (490 N) durchgetreten lassen. Der Bremspedalweg ist der Abstand zwischen der Oberfläche desBremspedals bis zur unter der Fußmatte befindlichen Dämmschicht.
Befindet sich der Bremspedalweg nicht
innerhalb der in der obigen Abbildung aufgeführten Grenzwerte, muß er vom Hyundai-Händler überprüft und, falls erforderlich, eingestellt oder repariertwerden.
G170A01A-GST ÜBERPRÜFUNG DES BREMSPEDALSPIELS Bei ausgeschaltetem Motor das Bremspedal einige Male durchtreten,um das Vakuum im Bremskraftverstärker herabzusetzen. Dann von Hand das Bremspedal langsam drücken, bis eine Änderung des Widerstands zu spüren ist. Diesist das Spiel des Bremspedals. Das Bremspedalspiel muß sich innerhalb der in der nachfolgenden Abbildungdargestellten Grenzwerte befinden. Ist dies nicht der Fall, das Bremspedal vom Hyundai-Händler überprüfen und,falls erforderlich, einstellen oder reparieren lassen.
G180A01L
75 mmHXGS508
3 ~ 8 mm G190A01A-GST ÜBERPRÜFUNG DER KEILRIEMEN (Benzinmotor) Die Keilriemen müssen in regelmäßigen Abständen auf dievorgeschriebene Spannung überprüft und, falls erforderlich, eingestellt werden. Dabei müssen die Riemengleichzeitig auf Risse, Verschleiß, Ausfransungen oder andere Anzeichen von Beschädigung überprüft und, fallserforderlich, ausgewechselt werden.Auch der Verlauf des Riemens mußüberprüft werden, um sicherzustellen, daß zwischen den Riemen und anderen Teilen des Motors keineStörungen auftreten.HSM396
V6 DOHC
COMP
Motorriemenscheibe
COMP
Servolenkung
Servolenkung
Selbsts panner 7,7~12,3 mm6~9 mm
Motorriemenscheibe
8 mm

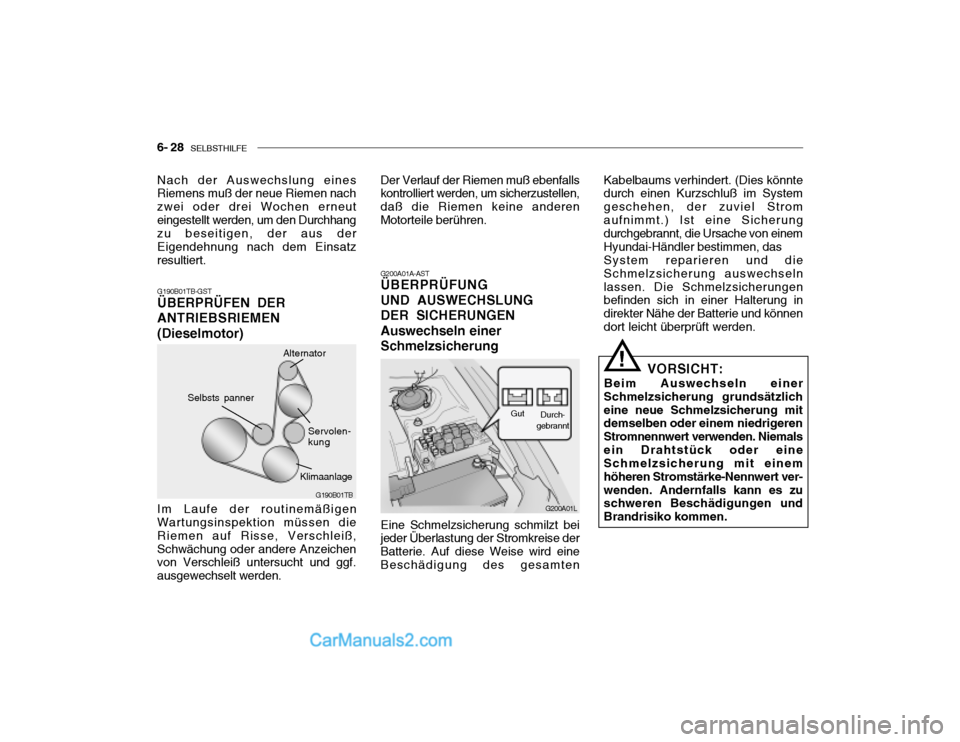

6- 28 SELBSTHILFE
G200A01L
G200A01A-AST ÃœBERPRÃœFUNG UND AUSWECHSLUNGDER SICHERUNGENAuswechseln einerSchmelzsicherung
Durch-
gebrannt
Gut
Eine Schmelzsicherung schmilzt bei jeder Überlastung der Stromkreise der Batterie. Auf diese Weise wird eineBeschädigung des gesamten
!
G190B01TB-GST ÜBERPRÜFEN DER ANTRIEBSRIEMEN(Dieselmotor) Im Laufe der routinemäßigen
Wartungsinspektion müssen die Riemen auf Risse, Verschleiß,Schwächung oder andere Anzeichen von Verschleiß untersucht und ggf. ausgewechselt werden.
Selbsts panner
G190B01TB
AlternatorServolen- kung
VORSICHT:
Beim Auswechseln einer
Schmelzsicherung grundsätzlich eine neue Schmelzsicherung mit demselben oder einem niedrigeren Stromnennwert verwenden. Niemalsein Drahtstück oder eine Schmelzsicherung mit einem höheren Stromstärke-Nennwert ver-wenden. Andernfalls kann es zu schweren Beschädigungen und Brandrisiko kommen.
Klimaanlage
Nach der Auswechslung eines Riemens muß der neue Riemen nach zwei oder drei Wochen erneuteingestellt werden, um den Durchhang zu beseitigen, der aus der Eigendehnung nach dem Einsatzresultiert.
Der Verlauf der Riemen muß ebenfalls kontrolliert werden, um sicherzustellen, daß die Riemen keine anderenMotorteile berühren.
Kabelbaums verhindert. (Dies könnte durch einen Kurzschluß im System geschehen, der zuviel Stromaufnimmt.) Ist eine Sicherung durchgebrannt, die Ursache von einem Hyundai-Händler bestimmen, dasSystem reparieren und dieSchmelzsicherung auswechselnlassen. Die Schmelzsicherungen befinden sich in einer Halterung in direkter Nähe der Batterie und könnendort leicht überprüft werden.

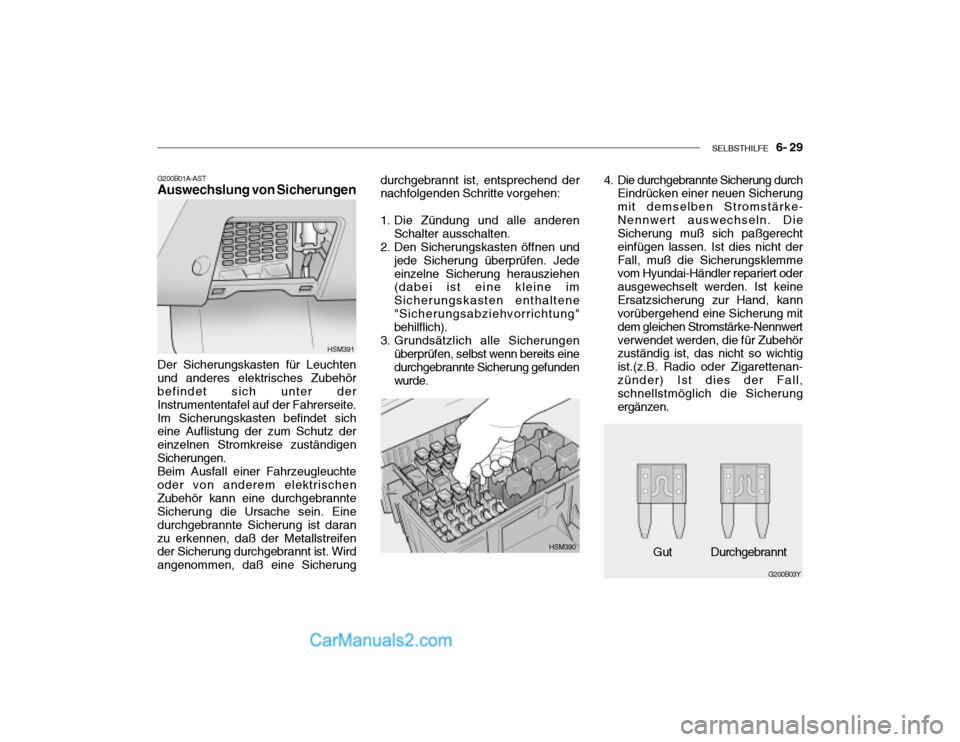

SELBSTHILFE 6- 29
G200B01A-AST Auswechslung von Sicherungen Der Sicherungskasten für Leuchten und anderes elektrisches Zubehör befindet sich unter der Instrumententafel auf der Fahrerseite.Im Sicherungskasten befindet sich eine Auflistung der zum Schutz der einzelnen Stromkreise zuständigenSicherungen.Beim Ausfall einer Fahrzeugleuchteoder von anderem elektrischenZubehör kann eine durchgebrannte Sicherung die Ursache sein. Eine durchgebrannte Sicherung ist daranzu erkennen, daß der Metallstreifen der Sicherung durchgebrannt ist. Wird angenommen, daß eine Sicherung durchgebrannt ist, entsprechend der nachfolgenden Schritte vorgehen:
1. Die Zündung und alle anderen
Schalter ausschalten.
2. Den Sicherungskasten öffnen und
jede Sicherung überprüfen. Jede einzelne Sicherung herausziehen (dabei ist eine kleine im Sicherungskasten enthaltene"Sicherungsabziehvorrichtung" behilflich).
3. Grundsätzlich alle Sicherungen überprüfen, selbst wenn bereits einedurchgebrannte Sicherung gefunden wurde.
HSM391
HSM3904. Die durchgebrannte Sicherung durch
Eindrücken einer neuen Sicherung mit demselben Stromstärke-Nennwert auswechseln. Die Sicherung muß sich paßgerecht einfügen lassen. Ist dies nicht derFall, muß die Sicherungsklemme vom Hyundai-Händler repariert oder ausgewechselt werden. Ist keineErsatzsicherung zur Hand, kann vorübergehend eine Sicherung mit dem gleichen Stromstärke-Nennwertverwendet werden, die für Zubehör zuständig ist, das nicht so wichtig ist.(z.B. Radio oder Zigarettenan-zünder) Ist dies der Fall, schnellstmöglich die Sicherung ergänzen.
G200B03Y
Gut Durchgebrannt

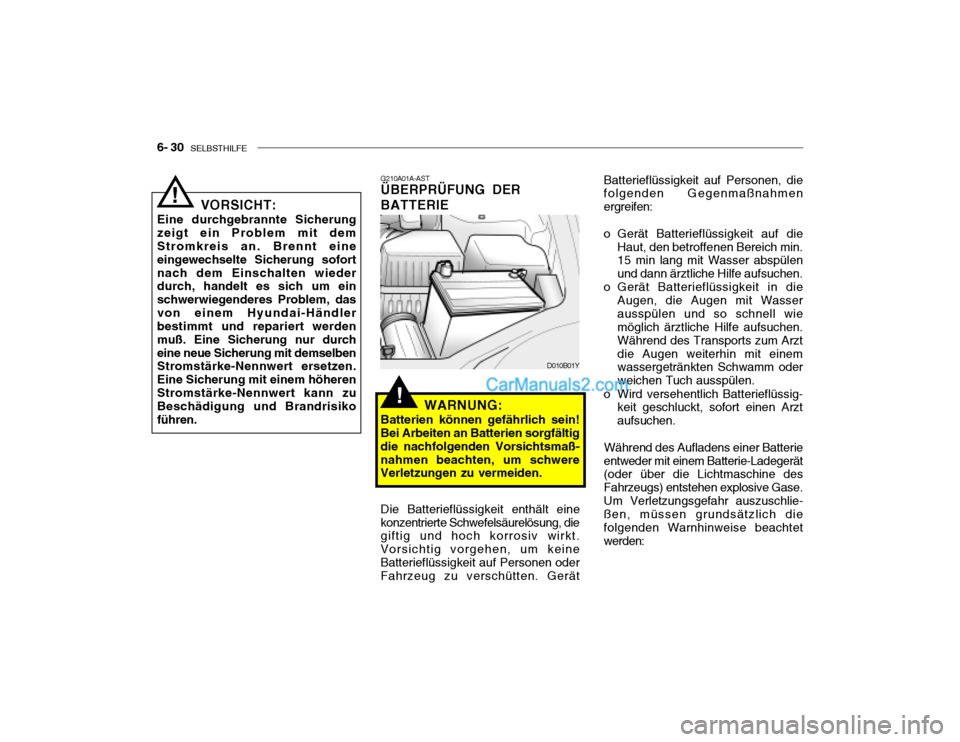

6- 30 SELBSTHILFE
!
G210A01A-AST ÃœBERPRÃœFUNG DER BATTERIE
WARNUNG:
Batterien können gefährlich sein!
Bei Arbeiten an Batterien sorgfältig die nachfolgenden Vorsichtsmaß-nahmen beachten, um schwere Verletzungen zu vermeiden.
Die Batterieflüssigkeit enthält eine
konzentrierte Schwefelsäurelösung, diegiftig und hoch korrosiv wirkt. Vorsichtig vorgehen, um keineBatterieflüssigkeit auf Personen oder Fahrzeug zu verschütten. Gerät
! VORSICHT:
Eine durchgebrannte Sicherung zeigt ein Problem mit dem Stromkreis an. Brennt eine eingewechselte Sicherung sofortnach dem Einschalten wieder durch, handelt es sich um ein schwerwiegenderes Problem, dasvon einem Hyundai-Händler bestimmt und repariert werden muß. Eine Sicherung nur durcheine neue Sicherung mit demselben Stromstärke-Nennwert ersetzen. Eine Sicherung mit einem höheren Stromstärke-Nennwert kann zu Beschädigung und Brandrisikoführen. D010B01YBatterieflüssigkeit auf Personen, die folgenden Gegenmaßnahmen ergreifen:
o Gerät Batterieflüssigkeit auf die
Haut, den betroffenen Bereich min. 15 min lang mit Wasser abspülen und dann ärztliche Hilfe aufsuchen.
o Gerät Batterieflüssigkeit in die
Augen, die Augen mit Wasserausspülen und so schnell wie möglich ärztliche Hilfe aufsuchen. Während des Transports zum Arztdie Augen weiterhin mit einem wassergetränkten Schwamm oder weichen Tuch ausspülen.
o Wird versehentlich Batterieflüssig- keit geschluckt, sofort einen Arztaufsuchen.
Während des Aufladens einer Batterie
entweder mit einem Batterie-Ladegerät (oder über die Lichtmaschine des Fahrzeugs) entstehen explosive Gase.Um Verletzungsgefahr auszuschlie- ßen, müssen grundsätzlich die folgenden Warnhinweise beachtetwerden:
