Hyundai Santa Fe 2004 Manual del propietario (in Spanish)

CONDUCIENDO SU HYNDAI 2- 29
7. La combinación del coche/remolque
se ve más afectada por el aire. Cuando es rebasado por otrovehículo grande mantenga la velocidad constante y conduzca en linea recta. Si hay demasiadoviento reduzca la velocidad para evitar el efecto de la turbulencia del otro vehículo.
8. Al aparcar en rampa tome las
precauciones normales. Gire lasruedas delanteras hacia el interior de la curva, ponga el freno de mano, enganche la primeravelocidad o la marcha atrás. Además coloque unas cuñas en las ruedas del remolque.
9. Si el remolque tiene frenos eléctricos empiece a mover elvehículo y frene manualmente.Asegurese que los frenos funcionan. Esto le permite también comprobar las conexioneseléctricas.
10. Durante su viaje, compruebe que la carga está segura y que las luces y los frenos del remolque trabajan.
11. Evite las salidas titubeantes, los acelerones repentinos o losfrenazos. 12. Evite dar giros bruscos y los
cambios de carril rápidos.
13. Evite mantener pisado el pedal de freno demasiado tiempo o muyfrecuentemente. Esto podríarecalentar los frenos reduciendo la eficiencia de los mismos.
14. Cuando baje una pendiente coloque una marcha inferior para utilizar elefecto de frenado del motor. Cuando suba pendientespronunciadas reduzca a una marcha inferior y reduzca la velocidad par reducir la posibilidadde sobrecarga o sobrecalentamiento del motor.
15. Si tiene que parar mientras sube una pendiente no mantenga el vehículo parado haciendoembrague. Esto puede causar sobrecalentamiento de la transmisión. Use el freno de mano.
NOTA: Cuando lleve un remolque
compruebe el aceite de la caja de cambios con mayor frecuencia. PRECAUCIÓN:
Si hay sobrecalentamiento (elindicador de temperatura se acerca a la zona roja) el realizar lassiguientes operaciones puede eliminar o reducir el problema.
1. Desconecte el aire acondicionado.
2. Reduzca la velocidad.
3. Seleccione una marcha baja para subir cuestas.
4. En situaciones de tráfico intenso
en las que deba parar y arrancarcon frecuencia, coloque la palanca selectora de marchas en posición de estacionamiento oen punto muerto y aumente las revoluciones de ralentí del mo- tor.
!

3. QUE HACER EN UNA EMERGENCIA
Si el motor no arranca ...................................................................... 3-2
Puente para arrancar ....................................................................... 3-3
Si el motor se sobrecalienta ............................................................. 3-4
Rueda de repuesto ........................................................................... 3-6
Si se le ha pinchado un neumático ................................................... 3-7
Si su automóvil debe ser remolcado ..............................................3-11
Remolque en caso de emergencia ................................................. 3-13
En caso de pérdida de las ll aves ................................................... 3-14
3

3- 2 QUE HACER EN UNA EMERGENCIA
!
D010A01A-AYT SI EL MOTOR NO ARRANCA D010B02A-AYTSi el motor no arranca, o lo hace muy despacio
1. Si el automóvil tiene caja automática asegúrese que la palanca de cambios esté en "P" o"N" y el freno de mano este puesto.
2. Revise las conexiones de la batería y asegúrese que están apretadas.
3. Encienda la luz interior. Si las luces de aviso se apagan al poner enfuncionamiento el motor de arranque, significa que la batería esta descargada.
4. Compruebe que las conexiones del
encendido estén firmementeapretadas. D010C01Y-AYT Si el motor gira normalmente,
pero no arranca
1. Compruebe el nivel de combus- tible.
2. Verifique todas las conexiones, la bobina de encendido y las bujías. Sustituya cualquiera de ellas que pudiera estar suelta odesconectada.
3. Verifique el tubo de combustible en el compartimento del motor.
4. Si el motor se resiste aún a
arrancar, requiera la asistencia delServicio Oficial Hyundai o de cualquier otra ayuda cualificada.

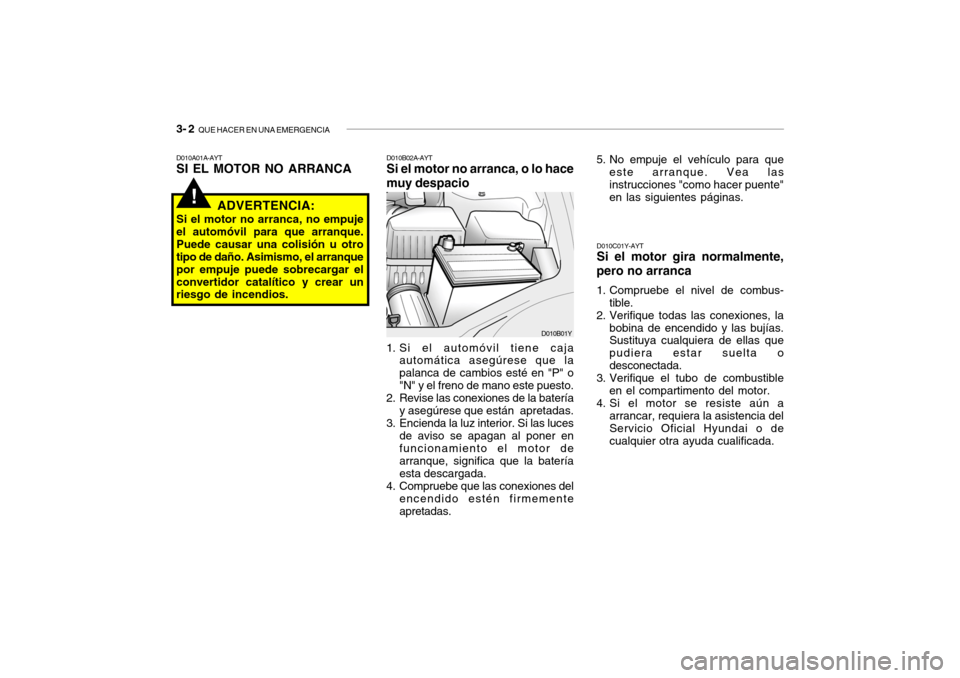

ADVERTENCIA:
Si el motor no arranca, no empuje el automóvil para que arranque.Puede causar una colisión u otro tipo de daño. Asimismo, el arranque por empuje puede sobrecargar elconvertidor catalítico y crear un riesgo de incendios.
D010B01Y 5. No empuje el vehículo para que
este arranque. Vea las instrucciones "como hacer puente"en las siguientes páginas.

QUE HACER EN UNA EMERGENCIA 3- 3
HSMJ401
D010D01A-AYT Si el motor se para repentinamente
1. Reduzca la velocidad gradualmente manteniendo el vehículo en línea recta. Salga cuidadosamente de la carretera y APARQUE en un sitioseguro.
2. Encienda las luces de emergencia.

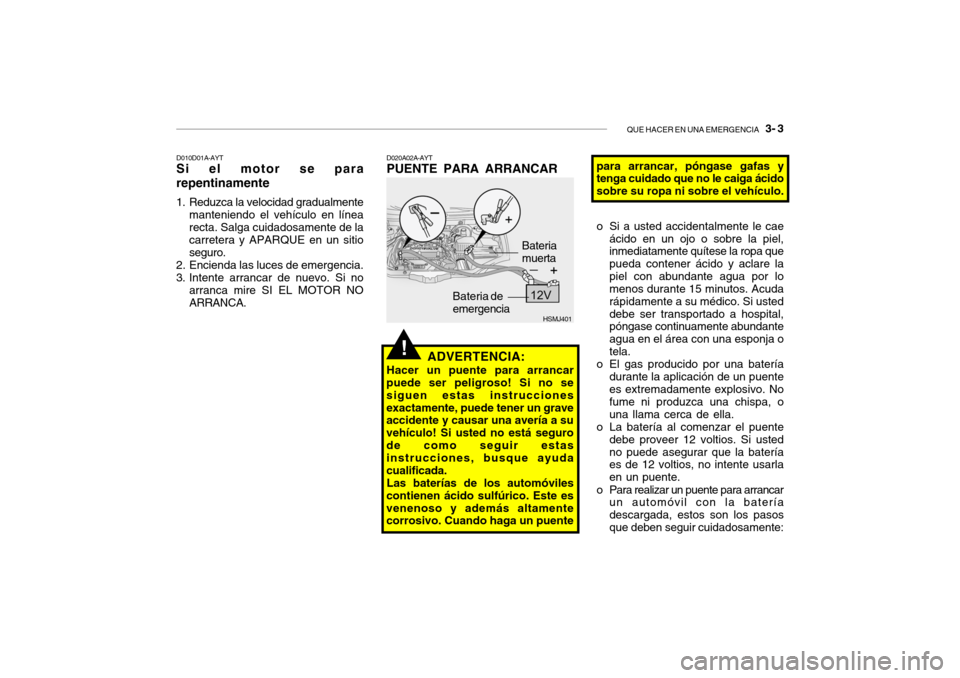

3. Intente arrancar de nuevo. Si no arranca mire SI EL MOTOR NO ARRANCA. D020A02A-AYT PUENTE PARA ARRANCAR
ADVERTENCIA:
Hacer un puente para arrancar
puede ser peligroso! Si no se siguen estas instruccionesexactamente, puede tener un grave accidente y causar una avería a su vehículo! Si usted no está segurode como seguir estas instrucciones, busque ayuda cualificada.
Las baterías de los automóviles
contienen ácido sulfúrico. Este esvenenoso y además altamente corrosivo. Cuando haga un puente Bateria muerta
para arrancar, póngase gafas y tenga cuidado que no le caiga ácido sobre su ropa ni sobre el vehículo.
!
o Si a usted accidentalmente le cae
ácido en un ojo o sobre la piel, inmediatamente quítese la ropa que pueda contener ácido y aclare lapiel con abundante agua por lo menos durante 15 minutos. Acuda rápidamente a su médico. Si usteddebe ser transportado a hospital, póngase continuamente abundante agua en el área con una esponja otela.
o El gas producido por una batería
durante la aplicación de un puentees extremadamente explosivo. No fume ni produzca una chispa, o una llama cerca de ella.
o La batería al comenzar el puente
debe proveer 12 voltios. Si ustedno puede asegurar que la batería es de 12 voltios, no intente usarla en un puente.
o Para realizar un puente para arrancar un automóvil con la bateríadescargada, estos son los pasosque deben seguir cuidadosamente:
Bateria deemergencia

3- 4 QUE HACER EN UNA EMERGENCIA
D030A01TB-AYT SI EL MOTOR SE
SOBRECALIENTA
Si el marcador de temperatura indica
sobrecalentamiento, y experimentapérdida de potencia, o escucha un campaneo o golpe, el motorprobablemente está sobrecalentado. Si esto sucede, usted debe:
1. Sacar de la carretera el automóvil tan pronto como le sea posible, y estacionarse en un lugar seguro.
2. Ponga la palanca de cambio en
"P" (caja aut.), o punto muerto(mecánica) y coloque el freno de mano. Si el aire acondicionado estaba funcionando, desconéctelo.
3. Si el refrigerante se esta saliendo
y cayendo bajo el vehículo o salevapor a través del capot, detenga el motor. No habrá el capot hasta que haya terminado de salir vaporo caer el agua. Si no hay una pérdida visible de refrigerante y no hay vapor, deje andando el motor yvea si el ventilador está en funcionamiento. Si este no está en funcionamiento, detenga el motor.
5. Arranque el motor utilizando el
procedimiento normal. Después deque arranque, déjelo funcionar a2000 rpm., con los cables puestos varios minutos.
6. Retire con cuidado los cables del puente en el orden inverso al de conexión.
Si usted no sabe porque la batería
pudo descargarse (porque las luces se quedaron encendidas, etc.) Haga revisar el sistema de carga por suservicio HYUNDAI.
1. Si la batería de apoyo esta
montada en otro automóvil,asegúrese de que éstos no setoquen.
2. Apague todas las luces y accesorios que estén operando en forma innecesaria en ambos vehículos.
3. Conecte los cables de puente exactamente como lo muestra eldibujo en la página anterior. Estoes, primero conecte el cable al (+) positivo o el cable que descarga la batería. Luego conecte el otroextremo del cable al (+) positivo de la batería de auxilio. Luego, emplee el otro cable, conecte un extremoal (-) negativo a la batería de apoyo. Entonces conecte el otro extremo a cualquier parte sólida de hierrodel vehículo que no sea móvil fuera de la batería.
4. Arranque el automóvil que tiene la batería de apoyo y déjelo andar unos pocos minutos. Esto permitiráque la batería de apoyo este cargada completamente. Durante la operación de apoyo el motor del automóvil que ayuda, debe estar trabajando a 2000 rpm.

QUE HACER EN UNA EMERGENCIA 3- 5
!
!
4. Vea si la correa del ventilador está
puesta. Aun así, revise como está de tensa. Si está correctamentetensa revise si hay alguna pérdida de líquido por el radiador, manguito o bajo el automóvil. (Si el aireacondicionado estaba funcionando, es normal que caiga agua fría del drenaje, cuando éste se detiene.) alta presión están sujetos a alta presión incluso tras parar el mo- tor. El chorro de aceite procedentede fugas puede producir lesiones graves al entrar en contacto con el cuerpo. En caso de usarmarcapasos, no se acerque a más de 30 cm de la unidad de control electrónico ECU o del mazo decables del vano motor con el mo- tor en marcha, ya que la corriente elevada en el sistema Common Railproduce importantes campos magnéticos.
ADVERTENCIA:
Cuando el motor esté en marcha, mantenga el pelo, las manos y la ropa alejados de las piezas en movimiento, p. ej. el ventilador y las correas de accionamiento, para evitar lesiones.
ADVERTENCIA:
No quite la tapa del radiador cuando
el motor esta caliente. Esto puede producir que el agua salga expulsada hacia fueraproduciéndole quemaduras graves. 6. Si usted no puede encontrar la
causa del sobrecalentamiento,espere a que la temperatura seanormal. Cuando ésta haya descendido, quite cuidadosamente la tapa del radiador y agregue aguaal radiador hasta que el agua haya llegado entre las marcas del depósito de expansión.
7. Proceda con cuidado, este atento
a cualquier síntoma desobrecalentamiento. Si se sobrecalienta el motor de nuevo, llame a su Servicio HYUNDAI parapedir ayuda.
!ADVERTENCIA: (Sólo vehículos Diesel)
No realice ninguna operación en el sistema de inyección con el motor en marcha o antes de transcurrir30 segundos tras parar el mismo. La bomba a alta presión, el raíl, los inyectores y los conductos de 5. Si la correa del ventilador se ha
roto o el refrigerante está cayendo,detenga el motor inmediatamente,y llame al Servicio HYUNDAI más cercano para pedir ayuda. PRECAUCIÓN:
Una grave pérdida de refrigerante significa que existe una pérdidadentro del sistema de refrigeración y debe ser revisada lo antes posible por un Servicio HYUNDAI.
!

3- 6 QUE HACER EN UNA EMERGENCIA
3. Suelte el perno de fijación con una
llave inglesa.
4. Eleve el gancho y sepárelo del soporte; entonces, haga descender el gancho y saque la rueda derepuesto.
Para instalar la rueda de repuesto
1. Fije la rueda de repuesto en el centro del gancho y, después, elévelo hasta colocarlo en el soporte.
2. Apriete la cubierta del perno de fijación con una llave inglesa.
3. Instale la cubierta del perno de fijación con un destornillador.
D040B03O

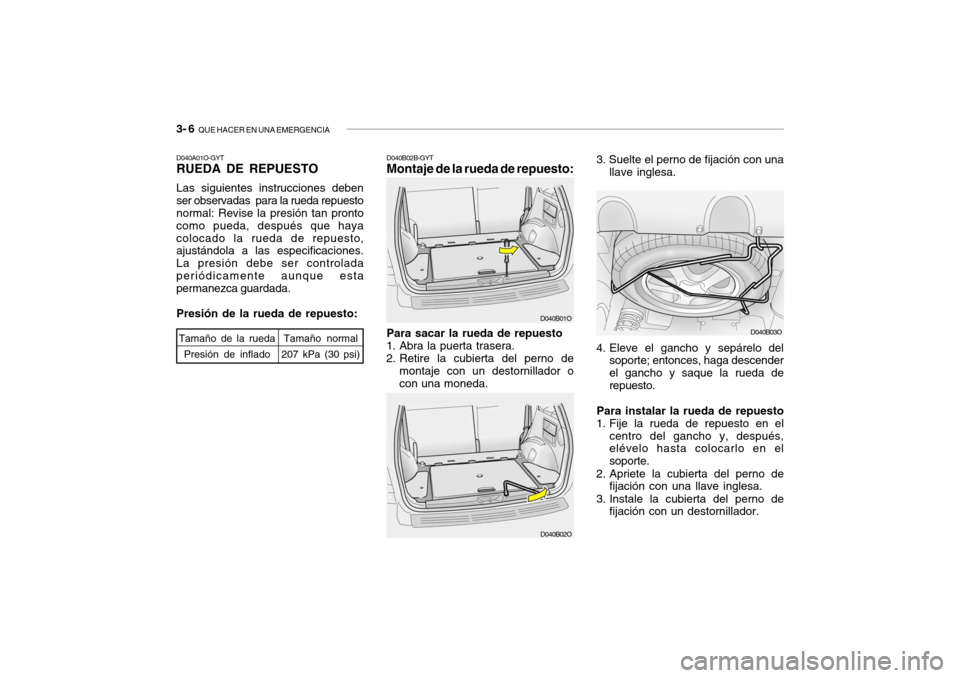

D040A01O-GYT RUEDA DE REPUESTO Las siguientes instrucciones deben ser observadas para la rueda repuesto normal: Revise la presión tan pronto como pueda, después que hayacolocado la rueda de repuesto, ajustándola a las especificaciones. La presión debe ser controladaperiódicamente aunque esta permanezca guardada. Presión de la rueda de repuesto:
Tamaño de la rueda Presión de infladoTamaño normal
207 kPa (30 psi) D040B02B-GYT Montaje de la rueda de repuesto: Para sacar la rueda de repuesto
1. Abra la puerta trasera.
2. Retire la cubierta del perno de montaje con un destornillador o con una moneda.
D040B01O
D040B02O

QUE HACER EN UNA EMERGENCIA 3- 7

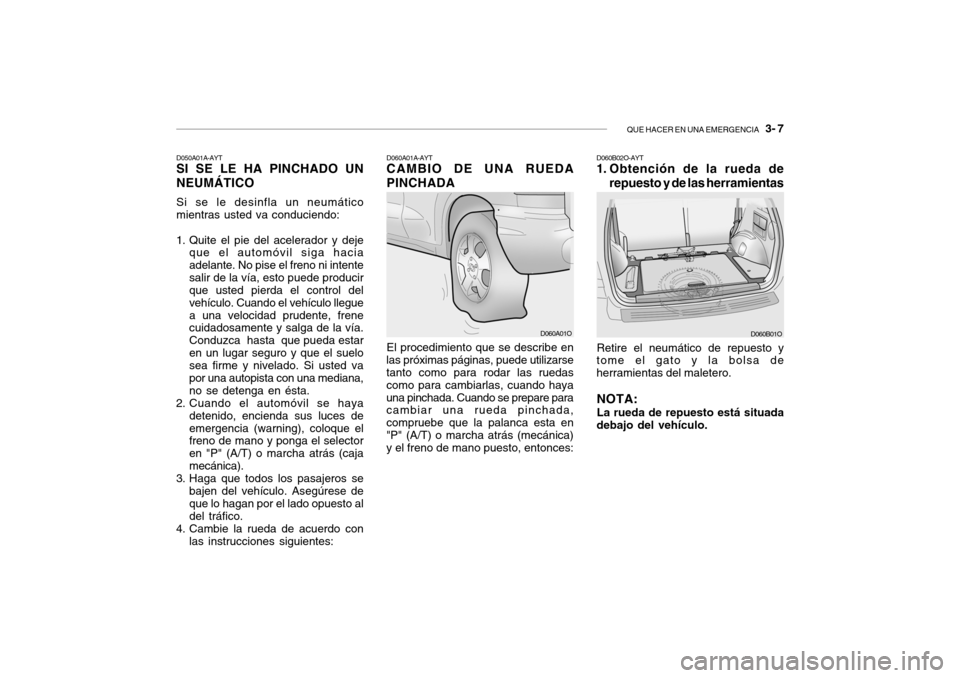

D050A01A-AYT SI SE LE HA PINCHADO UN NEUMÁTICO Si se le desinfla un neumático mientras usted va conduciendo:
1. Quite el pie del acelerador y deje que el automóvil siga haciaadelante. No pise el freno ni intentesalir de la vía, esto puede producir que usted pierda el control del vehículo. Cuando el vehículo lleguea una velocidad prudente, frene cuidadosamente y salga de la vía. Conduzca hasta que pueda estaren un lugar seguro y que el suelo sea firme y nivelado. Si usted va por una autopista con una mediana,no se detenga en ésta.
2. Cuando el automóvil se haya detenido, encienda sus luces deemergencia (warning), coloque el freno de mano y ponga el selector en "P" (A/T) o marcha atrás (cajamecánica).
3. Haga que todos los pasajeros se bajen del vehículo. Asegúrese de que lo hagan por el lado opuesto al del tráfico.
4. Cambie la rueda de acuerdo con las instrucciones siguientes: D060A01A-AYT CAMBIO DE UNA RUEDA PINCHADA El procedimiento que se describe en
las próximas páginas, puede utilizarse tanto como para rodar las ruedas como para cambiarlas, cuando hayauna pinchada. Cuando se prepare para cambiar una rueda pinchada, compruebe que la palanca esta en"P" (A/T) o marcha atrás (mecánica) y el freno de mano puesto, entonces:
D060A01O
D060B02O-AYT
1. Obtención de la rueda de
repuesto y de las herramientas
Retire el neumático de repuesto y
tome el gato y la bolsa de herramientas del maletero.
NOTA: La rueda de repuesto está situada
debajo del vehículo. D060B01O

3- 8 QUE HACER EN UNA EMERGENCIA

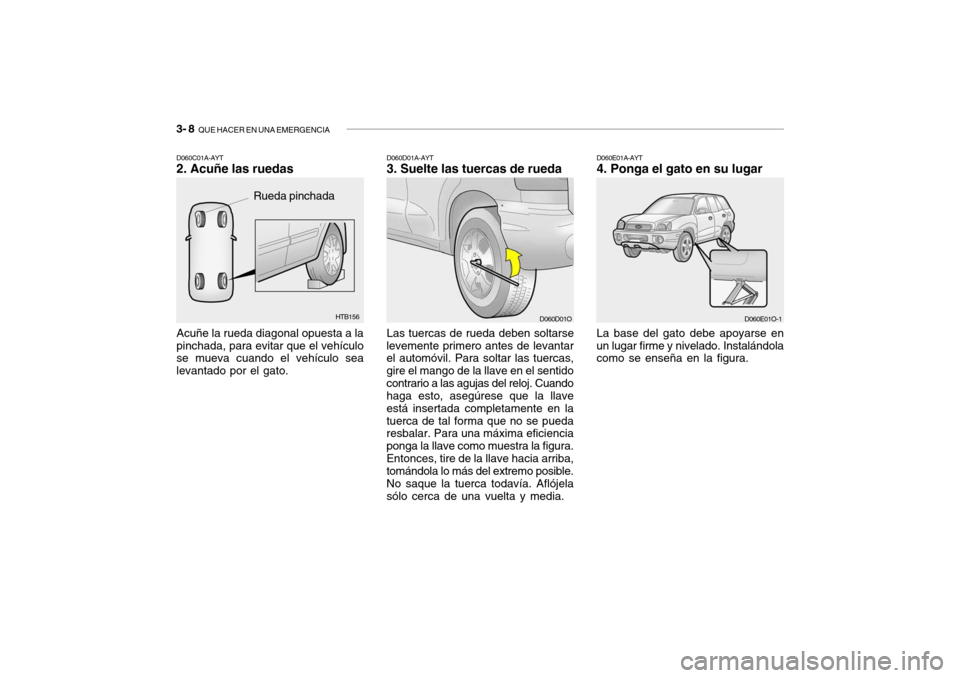

D060E01A-AYT 4. Ponga el gato en su lugar
La base del gato debe apoyarse en un lugar firme y nivelado. Instalándola como se enseña en la figura.
D060E01O-1HTB156
Acuñe la rueda diagonal opuesta a la pinchada, para evitar que el vehículo se mueva cuando el vehículo sea levantado por el gato.
D060C01A-AYT 2. Acuñe las ruedas
Rueda pinchada D060D01A-AYT3. Suelte las tuercas de rueda Las tuercas de rueda deben soltarse
levemente primero antes de levantar el automóvil. Para soltar las tuercas, gire el mango de la llave en el sentidocontrario a las agujas del reloj. Cuando haga esto, asegúrese que la llave está insertada completamente en latuerca de tal forma que no se pueda resbalar. Para una máxima eficiencia ponga la llave como muestra la figura.Entonces, tire de la llave hacia arriba, tomándola lo más del extremo posible. No saque la tuerca todavía. Aflójelasólo cerca de una vuelta y media.D060D01O

QUE HACER EN UNA EMERGENCIA 3- 9
!
D060G01A-AYT 6. Cambio de ruedas

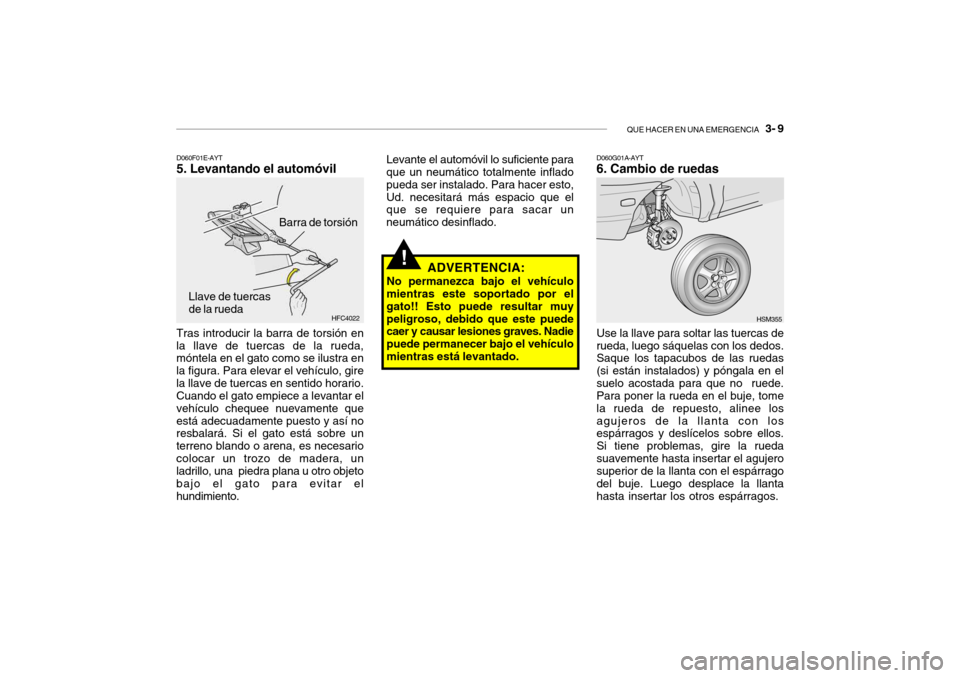

D060F01E-AYT5. Levantando el automóvil Tras introducir la barra de torsión en
la llave de tuercas de la rueda, móntela en el gato como se ilustra en la figura. Para elevar el vehículo, girela llave de tuercas en sentido horario. Cuando el gato empiece a levantar el vehículo chequee nuevamente queestá adecuadamente puesto y así no resbalará. Si el gato está sobre un terreno blando o arena, es necesariocolocar un trozo de madera, un ladrillo, una piedra plana u otro objeto bajo el gato para evitar elhundimiento.
HFC4022
Barra de torsión
Llave de tuercas de la rueda ADVERTENCIA:
No permanezca bajo el vehículo mientras este soportado por el gato!! Esto puede resultar muypeligroso, debido que este puede caer y causar lesiones graves. Nadie puede permanecer bajo el vehículomientras está levantado.
HSM355
Levante el automóvil lo suficiente para
que un neumático totalmente inflado pueda ser instalado. Para hacer esto,Ud. necesitará más espacio que el que se requiere para sacar un neumático desinflado.
Use la llave para soltar las tuercas derueda, luego sáquelas con los dedos. Saque los tapacubos de las ruedas (si están instalados) y póngala en elsuelo acostada para que no ruede. Para poner la rueda en el buje, tome la rueda de repuesto, alinee losagujeros de la llanta con los espárragos y deslícelos sobre ellos. Si tiene problemas, gire la ruedasuavemente hasta insertar el agujero superior de la llanta con el espárrago del buje. Luego desplace la llantahasta insertar los otros espárragos.
