Hyundai Santa Fe 2005 Betriebsanleitung (in German)

1EIGENSCHAFTEN DES HYUNDAI
90DACHRELING
B630A02O-GST (Falls vorhanden)
HSM2173
Falls lhr Hyundai mit Dachreling
ausgerüstet ist, können Sie diese mit Gegenständen beladen. Dachrelingzubehör wie Dachlasten-
träger und Befestigungsvorrichtungen können Sie bei lhrem Hyundai-Händler beziehen.
B650A01S-AST Sicherheitsmassnahmen Bezüglich der Ladung
1. Keine Gegenstände auf die Gepäck-
abdeckung legen. Die Gegenstände könnten bei einer plötzlichenBetätigung der Bremsen oder bei einem Unfall die Fahrzeuginsassen verletzen.
2. Keine unnötigen Gegenstände mitführen; dies führt zu höheremKraftstoffverbrauch.
3. Niemals Personen im Gepäckraum
mitführen. Er ist nur für dasMitführen von Gepäck bestimmt.
4. Es muß darauf geachtet werden,
daß das Gewicht im Fahrzeugausgeglichen verteilt, und soweit wie möglich nach vorne geladen wird. VORSICHT:
o Für das Beladen mit Frachtgütern oder Gepäck werden diefolgenden Werte empfohlen.
!
o Ladegewichte über 34 kg auf der Dachreling könnten lhr Fahrzeug beschädigen.
o Um das Beschädigen oder Verlieren von mitgeführten Gegenständen zu verhindern,sollten Sie von Zeit zu Zeit den Gepäckträger und die Ladung auf sichere Befestigung überprüfen.
o Fahren Sie immer mit einer gemäßigten Geschwindigkeit.
o Wenn der Querträger angepaßt wird, können Gegenstände aufdem Dachgepäckträger abgeladenwerden.
DACHGEPÄCK-
TRÄGER34 kg
GLEICHMÄSSIG VERTEILT

1
EIGENSCHAFTEN DES HYUNDAI
91AUTOMATISCHER
KRAFTSTOFFSICHERH-EITSSCHALTER
B560B01O-AST (Benzinmotor) Der automatische Kraftstoff-
Sicherheitsschalter befindet sich auf der Fahrerseite im Motorraum.
Im Falle eines Zusammenstoßes oder
eines plötzlichen Aufpralls unterbricht die automatische Kraftstoff- Sicherheitsschaltung dieKraftstoffzufuhr. Wenn die Schaltung ausgelöst wurde, muß sie rückgestellt werden, indem oben auf den Schaltergedrückt wird, bevor der Motor wieder angelassen werden kann. B560B01O
ZUSÄTZLICHE ERHÖHTE BREMSLEUCHTE
o Wird der Dachgepäckträger mit so viel Fracht bzw. Gepäck beladen, daß der vorgeschriebene Wert überschritten wird, so kann hierdurch die Stabilität IhresFahrzeugs beeinträchtigt werden.
o Bei Ausstattung des Fahrzeugs mit dem Schiebedach dürfen die Lasten auf dem Dachgepäckträger nicht so positioniert werden, daßdas Öffnen des Schiebedachs durch beeinträchtigt werden könnte.
B550A01A-AST Zusätzlich zu den niedrig montierten Bremsleuchten auf beiden Selten des Fahrzeugs ist eine erhöhte Bremsleuchte in der Mitte der Heckschelbe installiert. Sie leuchtetbei Batätigung der Bremse auf. B550A01O

1EIGENSCHAFTEN DES HYUNDAI

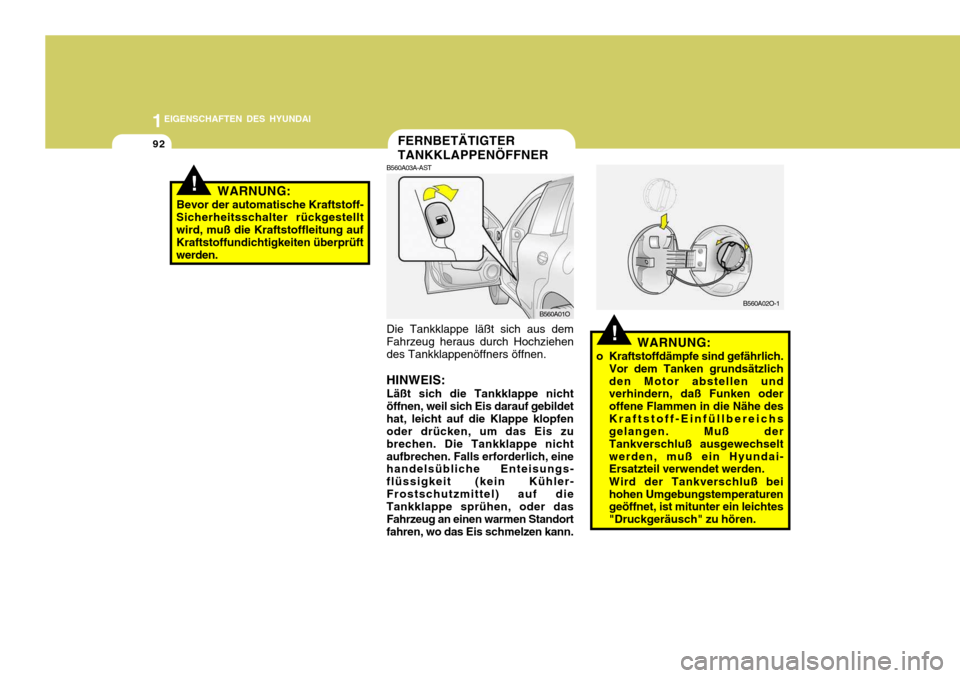

92FERNBETÄTIGTER TANKKLAPPENÖFFNER
B560A03A-AST Die Tankklappe läßt sich aus dem Fahrzeug heraus durch Hochziehen des Tankklappenöffners öffnen.
HINWEIS: Läßt sich die Tankklappe nicht öffnen, weil sich Eis darauf gebildethat, leicht auf die Klappe klopfen oder drücken, um das Eis zu brechen. Die Tankklappe nichtaufbrechen. Falls erforderlich, eine handelsübliche Enteisungs- flüssigkeit (kein Kühler-Frostschutzmittel) auf die Tankklappe sprühen, oder das Fahrzeug an einen warmen Standortfahren, wo das Eis schmelzen kann. B560A01O
!WARNUNG:
Bevor der automatische Kraftstoff-
Sicherheitsschalter rückgestellt wird, muß die Kraftstoffleitung auf Kraftstoffundichtigkeiten überprüft werden.
!WARNUNG:
o Kraftstoffdämpfe sind gefährlich. Vor dem Tanken grundsätzlich den Motor abstellen und verhindern, daß Funken oder offene Flammen in die Nähe desKraftstoff-Einfüllbereichs gelangen. Muß der Tankverschluß ausgewechseltwerden, muß ein Hyundai- Ersatzteil verwendet werden. Wird der Tankverschluß bei hohen Umgebungstemperaturen geöffnet, ist mitunter ein leichtes "Druckgeräusch" zu hören. B560A02O-1

1
EIGENSCHAFTEN DES HYUNDAI
93

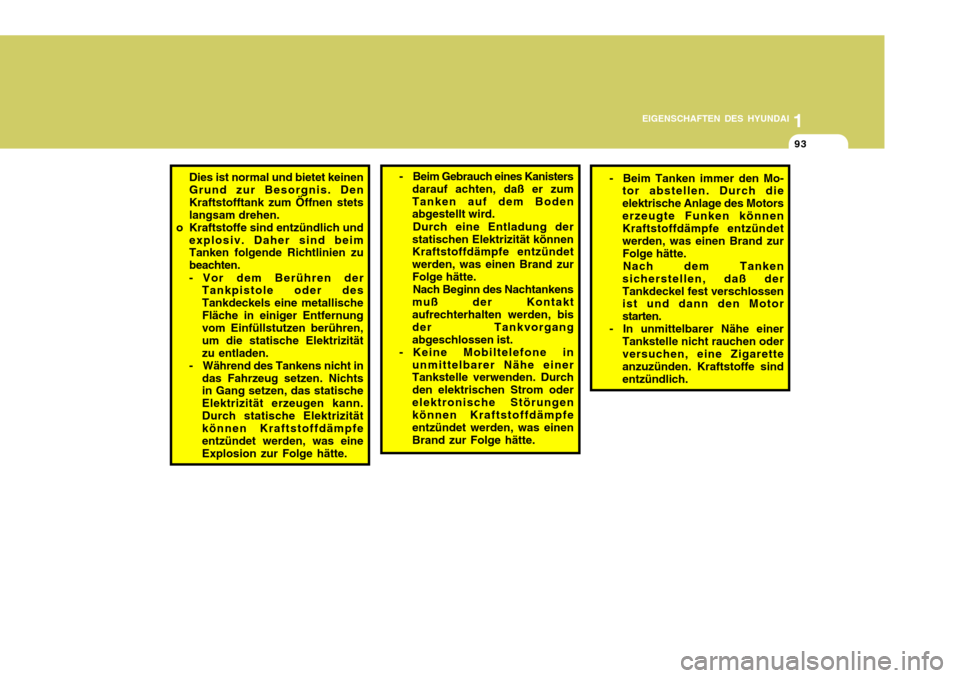

Dies ist normal und bietet keinen Grund zur Besorgnis. Den Kraftstofftank zum Öffnen stetslangsam drehen.
o Kraftstoffe sind entzündlich und
explosiv. Daher sind beim Tanken folgende Richtlinien zu beachten.
- Vor dem Berühren derTankpistole oder des Tankdeckels eine metallischeFläche in einiger Entfernung vom Einfüllstutzen berühren, um die statische Elektrizitätzu entladen.
- Während des Tankens nicht in das Fahrzeug setzen. Nichts in Gang setzen, das statische Elektrizität erzeugen kann.Durch statische Elektrizität können Kraftstoffdämpfe entzündet werden, was eineExplosion zur Folge hätte. - Beim Gebrauch eines Kanisters
darauf achten, daß er zumTanken auf dem Boden abgestellt wird.
Durch eine Entladung der
statischen Elektrizität könnenKraftstoffdämpfe entzündet werden, was einen Brand zurFolge hätte. Nach Beginn des Nachtankens
muß der Kontakt aufrechterhalten werden, bis der Tankvorgangabgeschlossen ist.
- Keine Mobiltelefone in
unmittelbarer Nähe einer Tankstelle verwenden. Durch den elektrischen Strom oderelektronische Störungen können Kraftstoffdämpfe entzündet werden, was einenBrand zur Folge hätte. - Beim Tanken immer den Mo-
tor abstellen. Durch dieelektrische Anlage des Motorserzeugte Funken können Kraftstoffdämpfe entzündet werden, was einen Brand zurFolge hätte.
Nach dem Tanken
sicherstellen, daß derTankdeckel fest verschlossen ist und dann den Motor starten.
- In unmittelbarer Nähe einer
Tankstelle nicht rauchen oderversuchen, eine Zigarette anzuzünden. Kraftstoffe sind entzündlich.

1EIGENSCHAFTEN DES HYUNDAI
94
!WARNUNG:
o Stets vor Fahrtantritt noch einmal überprüfen, ob die Haube wirklich fest geschlossen ist. Wenn sie nicht sicher verriegelt ist, kannsie während der Fahrt aufspringen, dadurch die Sicht vollkommen nehmen, was zueinem Unfall führen kann.
o Auf keinen Fall mit ange-hobener Motorhaube fahren, da dadurchdie Sicht behindert ist, und die Motorhaube herunterfallen oder beschädigt werden kann.
Die Haube langsam schließen und sicherstellen, daß sie sicher einrastet. B570A03O
3. Die Haube von Hand anheben.

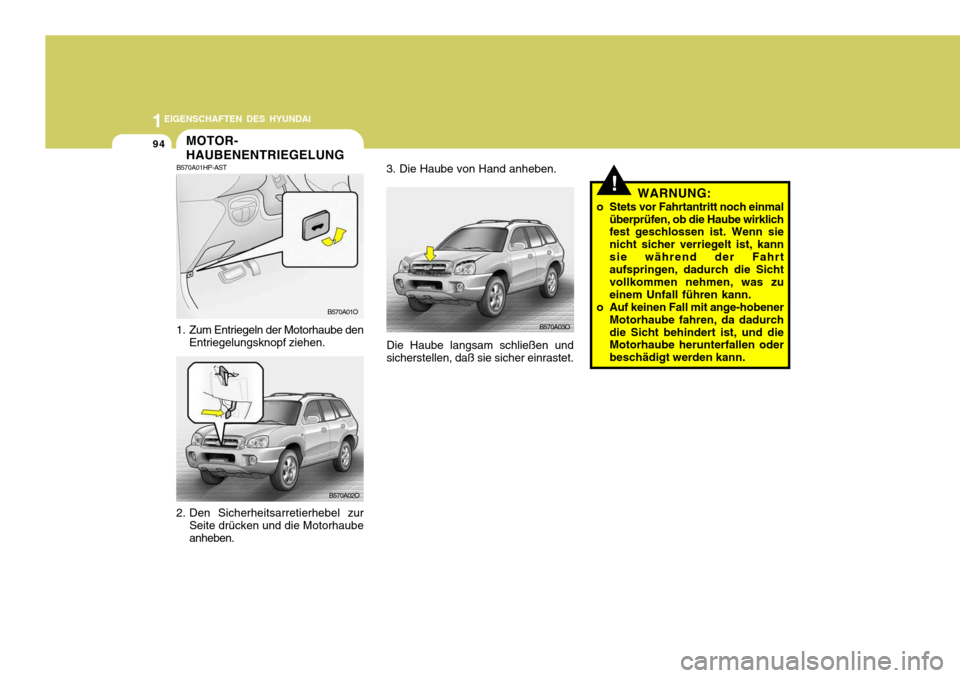

MOTOR- HAUBENENTRIEGELUNG
B570A01HP-AST
1. Zum Entriegeln der Motorhaube den Entriegelungsknopf ziehen. B570A01O
B570A02O
2. Den Sicherheitsarretierhebel zur Seite drücken und die Motorhaube anheben.

1
EIGENSCHAFTEN DES HYUNDAI

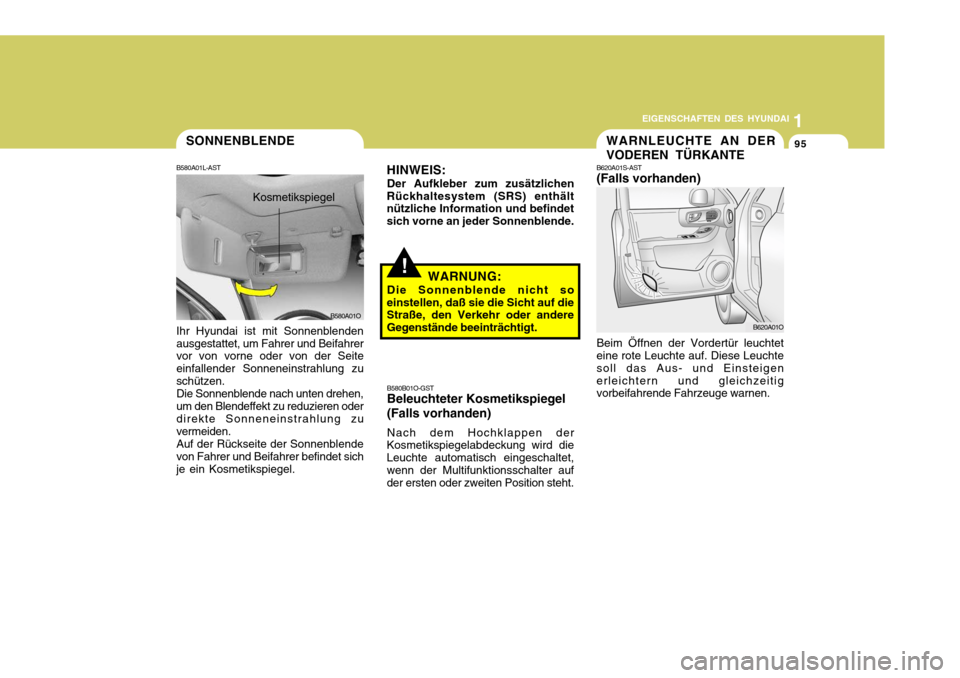

95SONNENBLENDE
!
B580B01O-GST Beleuchteter Kosmetikspiegel (Falls vorhanden) Nach dem Hochklappen der
Kosmetikspiegelabdeckung wird die Leuchte automatisch eingeschaltet,wenn der Multifunktionsschalter auf der ersten oder zweiten Position steht.
HINWEIS:
Der Aufkleber zum zusätzlichen
Rückhaltesystem (SRS) enthältnützliche Information und befindet sich vorne an jeder Sonnenblende.
WARNUNG:
Die Sonnenblende nicht so
einstellen, daß sie die Sicht auf die Straße, den Verkehr oder andere Gegenstände beeinträchtigt.
B580A01L-AST Ihr Hyundai ist mit Sonnenblenden ausgestattet, um Fahrer und Beifahrer vor von vorne oder von der Seite einfallender Sonneneinstrahlung zuschützen.Die Sonnenblende nach unten drehen,um den Blendeffekt zu reduzieren oder direkte Sonneneinstrahlung zu vermeiden. Auf der Rückseite der Sonnenblende von Fahrer und Beifahrer befindet sich je ein Kosmetikspiegel. Kosmetikspiegel
B580A01O
WARNLEUCHTE AN DER VODEREN TÜRKANTE
B620A01S-AST (Falls vorhanden) Beim Öffnen der Vordertür leuchtet eine rote Leuchte auf. Diese Leuchte soll das Aus- und Einsteigenerleichtern und gleichzeitig vorbeifahrende Fahrzeuge warnen. B620A01O

1EIGENSCHAFTEN DES HYUNDAI
96

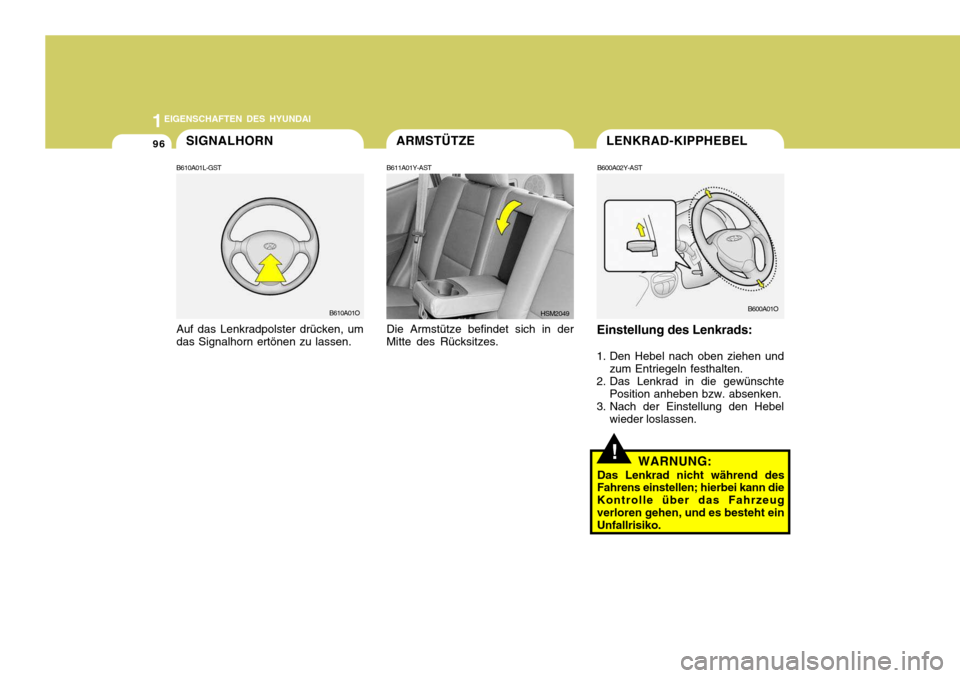

B600A02Y-AST
Einstellung des Lenkrads:
1. Den Hebel nach oben ziehen und zum Entriegeln festhalten.
2. Das Lenkrad in die gewünschte Position anheben bzw. absenken.
3. Nach der Einstellung den Hebel wieder loslassen.
!WARNUNG:
Das Lenkrad nicht während des
Fahrens einstellen; hierbei kann die Kontrolle über das Fahrzeugverloren gehen, und es besteht ein Unfallrisiko. B600A01O
LENKRAD-KIPPHEBEL
ARMSTÜTZESIGNALHORN
B610A01L-GST Auf das Lenkradpolster drücken, um das Signalhorn ertönen zu lassen.
B610A01OB611A01Y-AST Die Armstütze befindet sich in der Mitte des Rücksitzes.
HSM2049

1
EIGENSCHAFTEN DES HYUNDAI
97LEUCHTWEITENREGLER
die von den unten aufgeführten abweichen, auf die nächst höhereSchaltstellung (entsprechend der Tabelle) stellen.
Beladungszustand
Nur Fahrer Fahrer + Beifahrer Fahrer, Beifahrer + hinterster Rücksitzvoll besetztMax. PassagieranzahlMax. Passagieranzahl+ max. zulässige Last Fahrer + max. zulässige Last Schaltstellung
0 0 1 1 2 3
B340G01O-GST Um die Leuchtweite des Abblendlichts der Anzahl der Passagiere und der Zuladung im Kofferraum anzupassen, den Leuchtweitenregler verstellen. Jehöher die Zahl ist, desto kürzer ist die Leuchtweite. Das Abblendlicht sollte immer die richtige Höhe haben, weilsonst andere Verkehrsteilnehmer geblendet werden. Nebenstehende Tabelle zeigt die korrekte Stellungdes Leuchtweitenreglers in Abhängigkeit von bestimmten Beladungszuständen lhresFahrzeuges. Für Beladungszustände, HSM080
GESCHWINDIGKEITSREGLER
B660A01S-GST (Falls vorhanden) Das Geschwindigkeitsreglersystem dient zur automatischen Geschwindigkeitssteuerung. Auf dieseWeise läßt sich der Fahrkomfort beim Fahren auf freien Straßen erhöhen. Die Funktion des Geschwindigkeitsreglers ist auf Geschwindigkeiten von mehr als 40 km/h ausgerichtet.

1EIGENSCHAFTEN DES HYUNDAI
98
HINWEIS:Wenn die Fahrzeuggeschwindigkeit
um mehr als 20 km/h unter die eingestellte Geschwindigkeit oder unter 40 km/h sinkt, löscht derGeschwindigkeitsregler automatisch die eingestellte Geschwindigkeit.

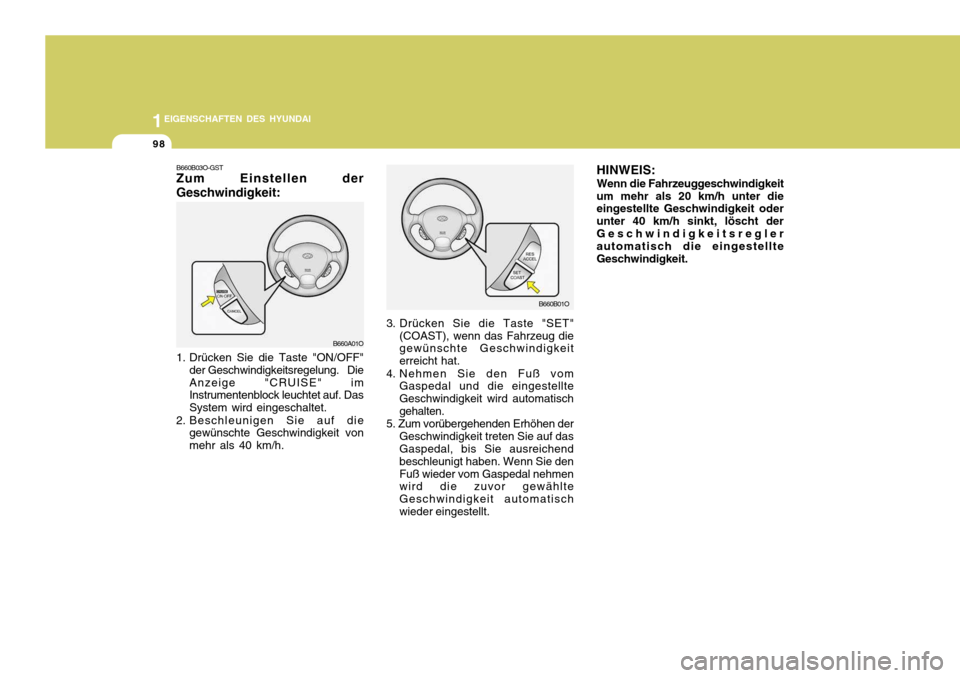

B660B03O-GST Zum Einstellen der Geschwindigkeit:
1. Drücken Sie die Taste "ON/OFF"
der Geschwindigkeitsregelung. Die Anzeige "CRUISE" im Instrumentenblock leuchtet auf. Das System wird eingeschaltet.
2. Beschleunigen Sie auf die gewünschte Geschwindigkeit vonmehr als 40 km/h. B660A01O
B660B01O
3. Drücken Sie die Taste "SET" (COAST), wenn das Fahrzeug die gewünschte Geschwindigkeit erreicht hat.
4. Nehmen Sie den Fuß vom Gaspedal und die eingestellteGeschwindigkeit wird automatischgehalten.
5. Zum vorübergehenden Erhöhen der
Geschwindigkeit treten Sie auf das Gaspedal, bis Sie ausreichend beschleunigt haben. Wenn Sie denFuß wieder vom Gaspedal nehmen wird die zuvor gewählte Geschwindigkeit automatischwieder eingestellt.

1
EIGENSCHAFTEN DES HYUNDAI
99
o Die Fahrzeuggeschwindigkeit auf
etwas weniger als 40 km/h herabsetzen.
o Den Hauptschalter lösen.

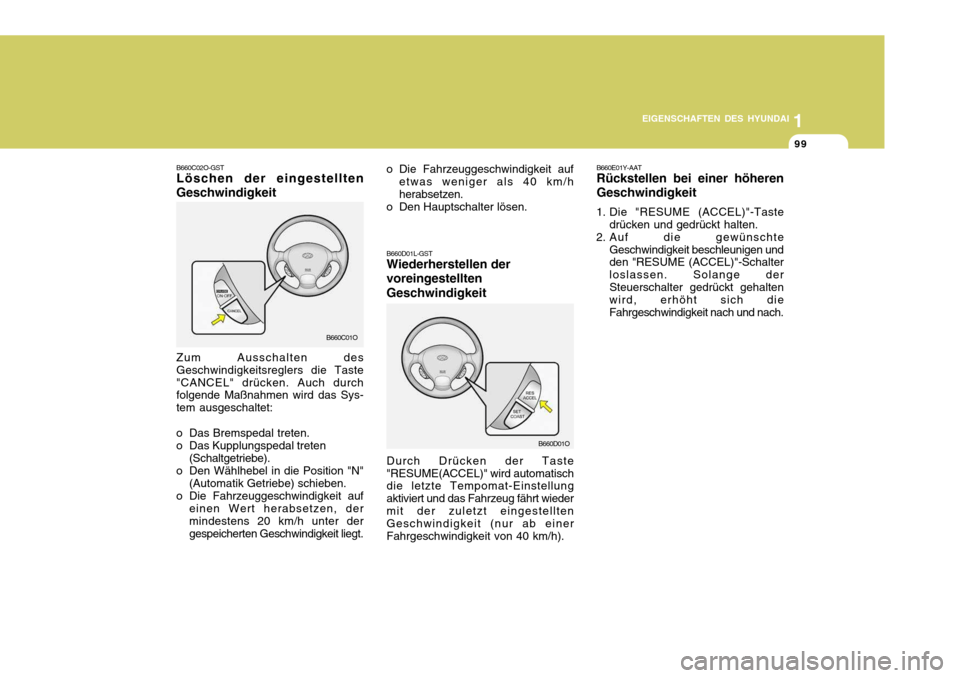

B660D01L-GST Wiederherstellen der voreingestelltenGeschwindigkeit
B660D01OB660C02O-GST Löschen der eingestellten Geschwindigkeit Zum Ausschalten des Geschwindigkeitsreglers die Taste"CANCEL" drücken. Auch durch folgende Maßnahmen wird das Sys- tem ausgeschaltet:
o Das Bremspedal treten.
o Das Kupplungspedal treten (Schaltgetriebe).
o Den Wählhebel in die Position "N" (Automatik Getriebe) schieben.
o Die Fahrzeuggeschwindigkeit auf einen Wert herabsetzen, der mindestens 20 km/h unter der gespeicherten Geschwindigkeit liegt. B660C01O
Durch Drücken der Taste"RESUME(ACCEL)" wird automatisch die letzte Tempomat-Einstellung aktiviert und das Fahrzeug fährt wiedermit der zuletzt eingestellten Geschwindigkeit (nur ab einer Fahrgeschwindigkeit von 40 km/h). B660E01Y-AAT Rückstellen bei einer höheren Geschwindigkeit
1. Die "RESUME (ACCEL)"-Taste drücken und gedrückt halten.
2. Auf die gewünschte
Geschwindigkeit beschleunigen und den "RESUME (ACCEL)"-Schalter loslassen. Solange derSteuerschalter gedrückt gehalten wird, erhöht sich die Fahrgeschwindigkeit nach und nach.
