Page 111 of 275

1EIGENSCHAFTEN DES HYUNDAI
100
!

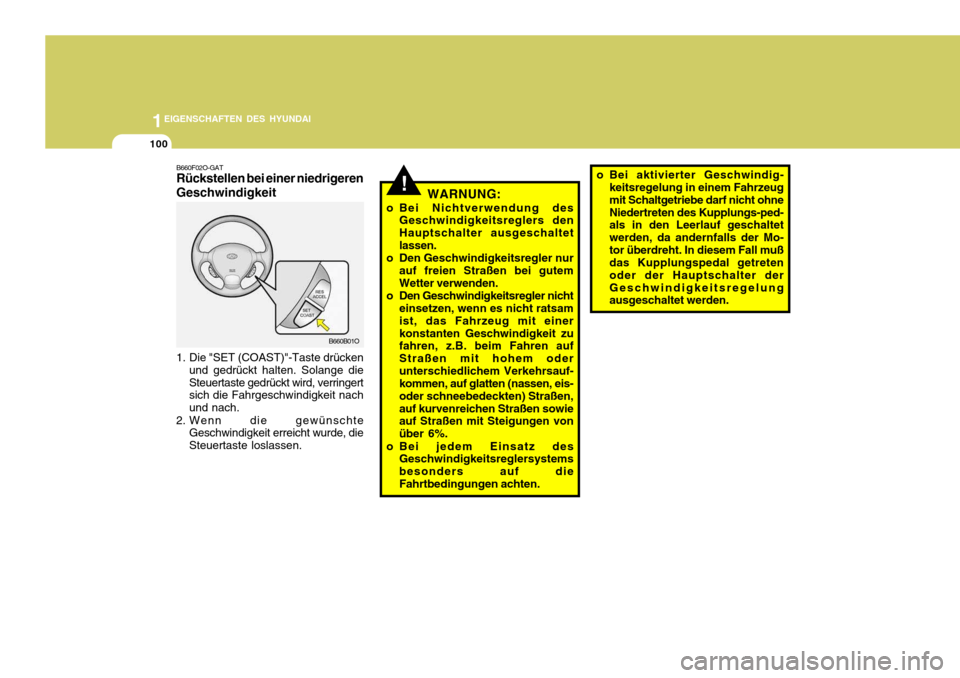

o Bei aktivierter Geschwindig-
keitsregelung in einem Fahrzeug mit Schaltgetriebe darf nicht ohneNiedertreten des Kupplungs-ped- als in den Leerlauf geschaltet werden, da andernfalls der Mo-tor überdreht. In diesem Fall muß das Kupplungspedal getreten oder der Hauptschalter derGeschwindigkeitsregelung ausgeschaltet werden.B660F02O-GAT Rückstellen bei einer niedrigeren Geschwindigkeit
1. Die "SET (COAST)"-Taste drücken
und gedrückt halten. Solange die Steuertaste gedrückt wird, verringert sich die Fahrgeschwindigkeit nach und nach.
2. Wenn die gewünschte Geschwindigkeit erreicht wurde, dieSteuertaste loslassen. B660B01OWARNUNG:
o Bei Nichtverwendung des Geschwindigkeitsreglers denHauptschalter ausgeschaltetlassen.
o Den Geschwindigkeitsregler nur auf freien Straßen bei gutem Wetter verwenden.
o Den Geschwindigkeitsregler nicht einsetzen, wenn es nicht ratsamist, das Fahrzeug mit einer konstanten Geschwindigkeit zu fahren, z.B. beim Fahren auf Straßen mit hohem oderunterschiedlichem Verkehrsauf- kommen, auf glatten (nassen, eis- oder schneebedeckten) Straßen,auf kurvenreichen Straßen sowie auf Straßen mit Steigungen von über 6%.
o Bei jedem Einsatz des Geschwindigkeitsreglersystemsbesonders auf dieFahrtbedingungen achten.
Page 112 of 275

1
EIGENSCHAFTEN DES HYUNDAI

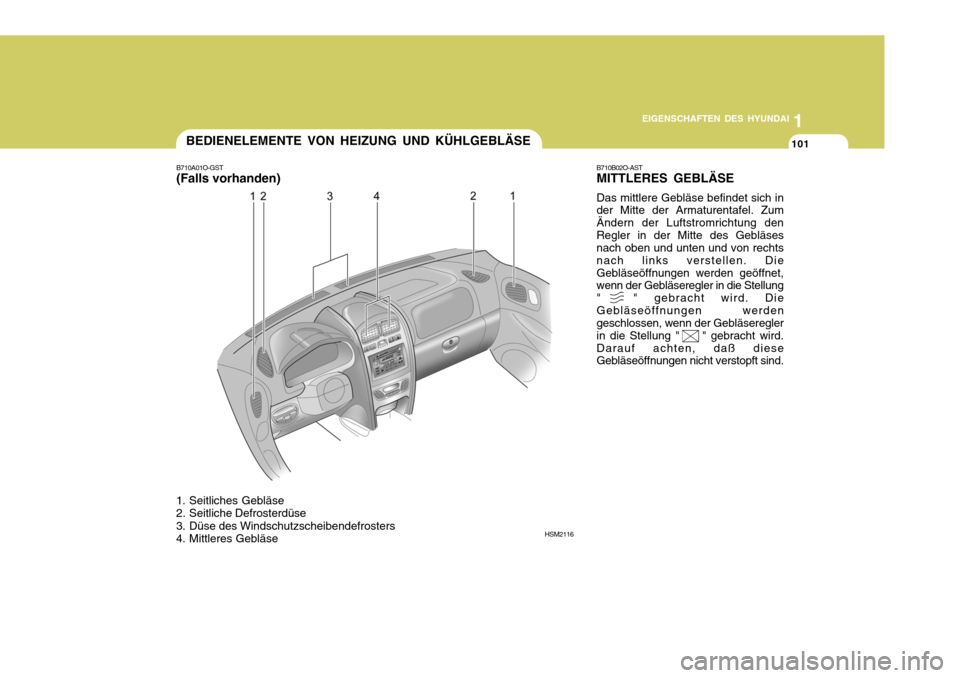

101BEDIENELEMENTE VON HEIZUNG UND KÜHLGEBLÄSE
B710A01O-GST (Falls vorhanden)
1. Seitliches Gebläse
2. Seitliche Defrosterdüse
3. Düse des Windschutzscheibendefrosters
4. Mittleres Gebläse HSM2116B710B02O-AST MITTLERES GEBLÄSE Das mittlere Gebläse befindet sich in der Mitte der Armaturentafel. Zum Ändern der Luftstromrichtung denRegler in der Mitte des Gebläses nach oben und unten und von rechts nach links verstellen. DieGebläseöffnungen werden geöffnet, wenn der Gebläseregler in die Stellung " " gebracht wird. DieGebläseöffnungen werden geschlossen, wenn der Gebläseregler in die Stellung " " gebracht wird.Darauf achten, daß diese Gebläseöffnungen nicht verstopft sind.
Page 113 of 275

1EIGENSCHAFTEN DES HYUNDAI

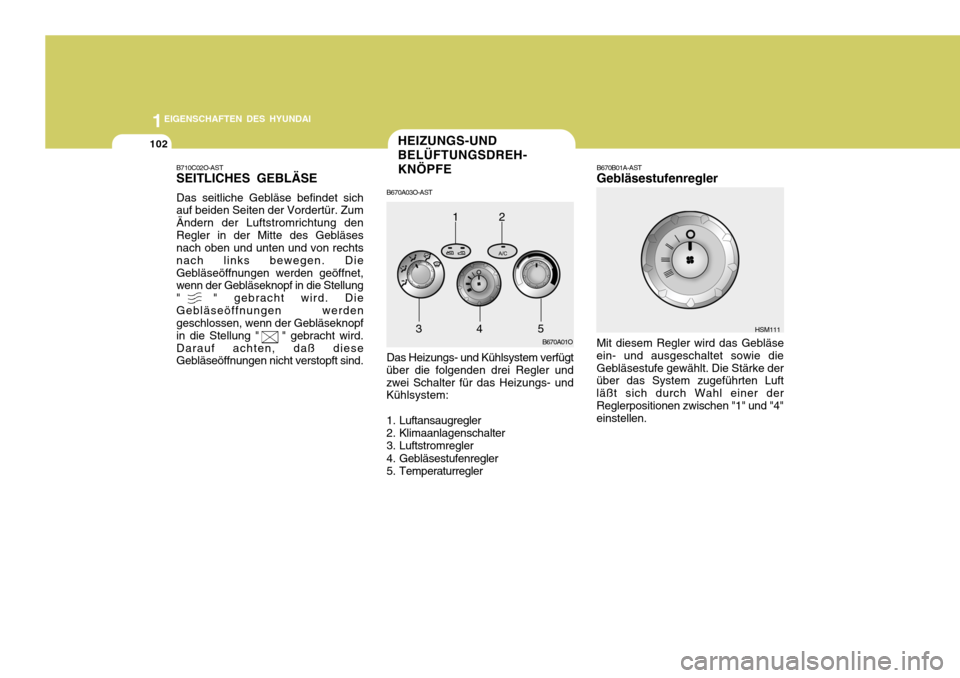

102HEIZUNGS-UND BELÜFTUNGSDREH-KNÖPFE
B670A03O-AST Das Heizungs- und Kühlsystem verfügt
über die folgenden drei Regler und zwei Schalter für das Heizungs- und Kühlsystem:
1. Luftansaugregler
2. Klimaanlagenschalter
3. Luftstromregler
4. Gebläsestufenregler
5. Temperaturregler B670A01O
1
3
45
B710C02O-AST SEITLICHES GEBLÄSE Das seitliche Gebläse befindet sich auf beiden Seiten der Vordertür. Zum Ändern der Luftstromrichtung denRegler in der Mitte des Gebläses nach oben und unten und von rechts nach links bewegen. DieGebläseöffnungen werden geöffnet, wenn der Gebläseknopf in die Stellung " " gebracht wird. DieGebläseöffnungen werden geschlossen, wenn der Gebläseknopf in die Stellung " " gebracht wird.Darauf achten, daß diese Gebläseöffnungen nicht verstopft sind.
B670B01A-AST Gebläsestufenregler Mit diesem Regler wird das Gebläse
ein- und ausgeschaltet sowie die Gebläsestufe gewählt. Die Stärke der über das System zugeführten Luft läßt sich durch Wahl einer derReglerpositionen zwischen "1" und "4" einstellen. HSM111
2
Page 114 of 275

1
EIGENSCHAFTEN DES HYUNDAI
103

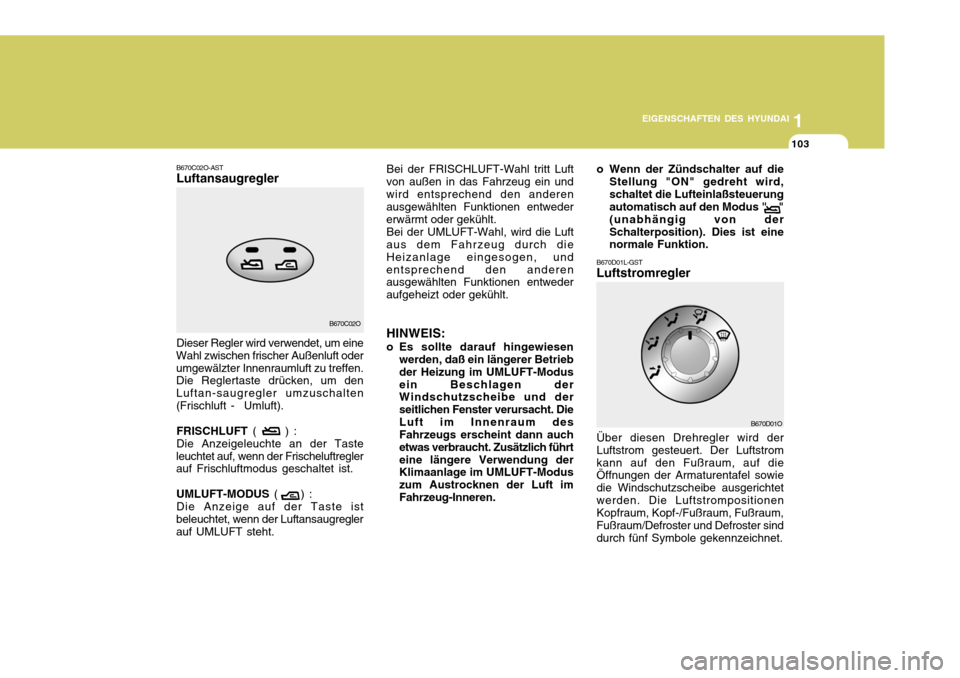

B670D01L-GST Luftstromregler Über diesen Drehregler wird der Luftstrom gesteuert. Der Luftstromkann auf den Fußraum, auf die Öffnungen der Armaturentafel sowie die Windschutzscheibe ausgerichtetwerden. Die Luftstrompositionen Kopfraum, Kopf-/Fußraum, Fußraum, Fußraum/Defroster und Defroster sinddurch fünf Symbole gekennzeichnet.
B670D01O
B670C02O-AST Luftansaugregler Dieser Regler wird verwendet, um eine
Wahl zwischen frischer Außenluft oder umgewälzter Innenraumluft zu treffen. Die Reglertaste drücken, um den Luftan-saugregler umzuschalten(Frischluft - Umluft).
FRISCHLUFT ( ) :
Die Anzeigeleuchte an der Taste
leuchtet auf, wenn der Frischeluftregler auf Frischluftmodus geschaltet ist.
UMLUFT-MODUS ( ) :
Die Anzeige auf der Taste ist
beleuchtet, wenn der Luftansaugreglerauf UMLUFT steht. Bei der FRISCHLUFT-Wahl tritt Luft
von außen in das Fahrzeug ein und wird entsprechend den anderen ausgewählten Funktionen entweder erwärmt oder gekühlt.
Bei der UMLUFT-Wahl, wird die Luft
aus dem Fahrzeug durch dieHeizanlage eingesogen, undentsprechend den anderen ausgewählten Funktionen entweder aufgeheizt oder gekühlt. HINWEIS:
o Es sollte darauf hingewiesen werden, daß ein längerer Betrieb der Heizung im UMLUFT-Modusein Beschlagen der Windschutzscheibe und der seitlichen Fenster verursacht. DieLuft im Innenraum des Fahrzeugs erscheint dann auch etwas verbraucht. Zusätzlich führteine längere Verwendung der Klimaanlage im UMLUFT-Modus zum Austrocknen der Luft imFahrzeug-Inneren.
B670C02O o Wenn der Zündschalter auf die
Stellung "ON" gedreht wird, schaltet die Lufteinlaßsteuerung automatisch auf den Modus " " (unabhängig von derSchalterposition). Dies ist eine normale Funktion.
Page 115 of 275

1EIGENSCHAFTEN DES HYUNDAI
104

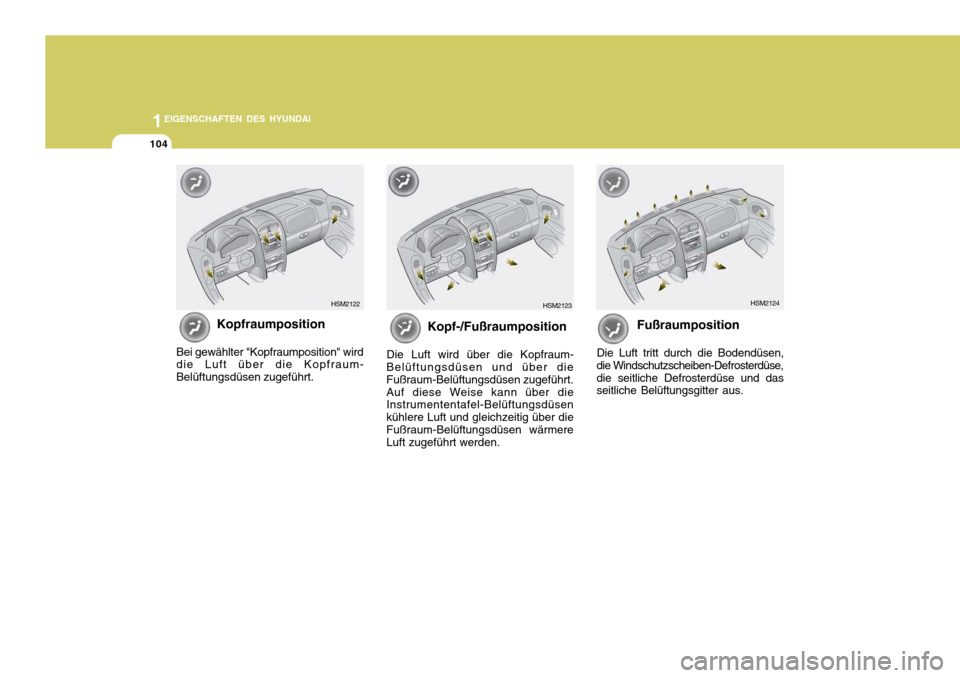

Kopfraumposition
Bei gewählter "Kopfraumposition" wird die Luft über die Kopfraum- Belüftungsdüsen zugeführt. Kopf-/Fußraumposition
Die Luft wird über die Kopfraum-
Belüftungsdüsen und über dieFußraum-Belüftungsdüsen zugeführt.Auf diese Weise kann über die Instrumententafel-Belüftungsdüsen kühlere Luft und gleichzeitig über dieFußraum-Belüftungsdüsen wärmere Luft zugeführt werden.
HSM2122HSM2123
Fußraumposition
Die Luft tritt durch die Bodendüsen,
die Windschutzscheiben-Defrosterdüse, die seitliche Defrosterdüse und das seitliche Belüftungsgitter aus.HSM2124
Page 116 of 275

1
EIGENSCHAFTEN DES HYUNDAI
105

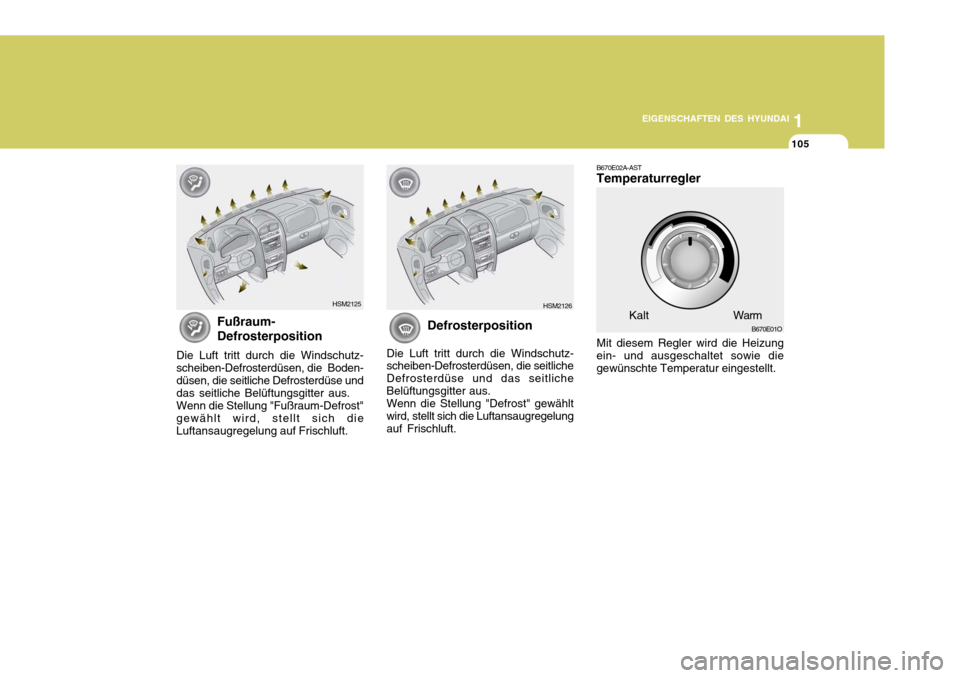

B670E02A-AST Temperaturregler Mit diesem Regler wird die Heizung ein- und ausgeschaltet sowie diegewünschte Temperatur eingestellt.
B670E01O
Kalt Warm
Fußraum- Defrosterposition
Die Luft tritt durch die Windschutz- scheiben-Defrosterdüsen, die Boden-düsen, die seitliche Defrosterdüse und das seitliche Belüftungsgitter aus. Wenn die Stellung "Fußraum-Defrost" gewählt wird, stellt sich die Luftansaugregelung auf Frischluft. Defrosterposition
Die Luft tritt durch die Windschutz-scheiben-Defrosterdüsen, die seitliche Defrosterdüse und das seitlicheBelüftungsgitter aus.Wenn die Stellung "Defrost" gewähltwird, stellt sich die Luftansaugregelung auf Frischluft.
HSM2126HSM2125
Page 117 of 275

1EIGENSCHAFTEN DES HYUNDAI

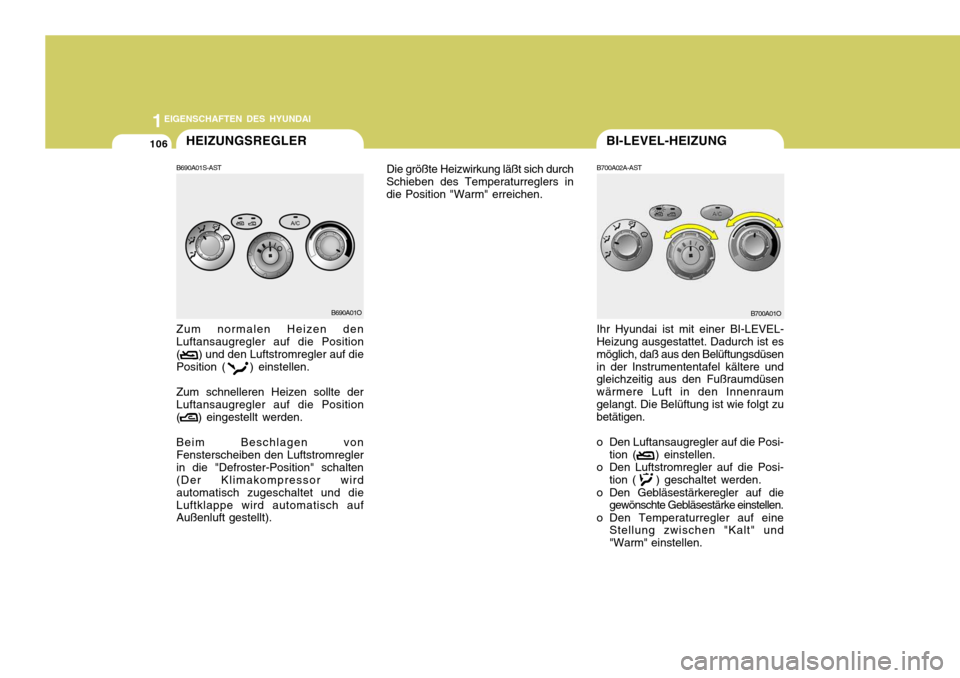

106BI-LEVEL-HEIZUNGHEIZUNGSREGLER
B690A01S-AST
B700A02A-AST
Zum normalen Heizen den Luftansaugregler auf die Position ( ) und den Luftstromregler auf die Position ( ) einstellen. Zum schnelleren Heizen sollte der Luftansaugregler auf die Position ( ) eingestellt werden. Beim Beschlagen von Fensterscheiben den Luftstromreglerin die "Defroster-Position" schalten (Der Klimakompressor wird automatisch zugeschaltet und dieLuftklappe wird automatisch auf Außenluft gestellt). Die größte Heizwirkung läßt sich durch
Schieben des Temperaturreglers in die Position "Warm" erreichen.
Ihr Hyundai ist mit einer BI-LEVEL-
Heizung ausgestattet. Dadurch ist esmöglich, daß aus den Belüftungsdüsenin der Instrumententafel kältere und gleichzeitig aus den Fußraumdüsen wärmere Luft in den Innenraumgelangt. Die Belüftung ist wie folgt zu betätigen.
o Den Luftansaugregler auf die Posi-
tion ( ) einstellen.
o Den Luftstromregler auf die Posi- tion ( ) geschaltet werden.
o Den Gebläsestärkeregler auf die gewönschte Gebläsestärke einstellen.
o Den Temperaturregler auf eine Stellung zwischen "Kalt" und "Warm" einstellen.
B690A01O
B700A01O
Page 118 of 275

1
EIGENSCHAFTEN DES HYUNDAI

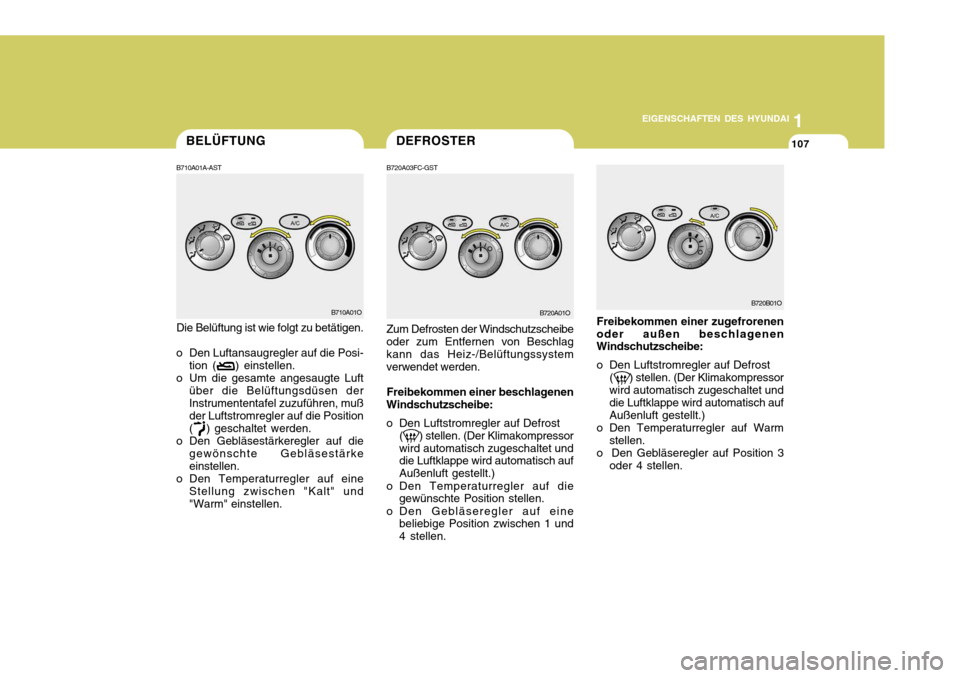

107DEFROSTER
B720A03FC-GST Zum Defrosten der Windschutzscheibe
oder zum Entfernen von Beschlag kann das Heiz-/Belüftungssystem verwendet werden.
Freibekommen einer beschlagenen
Windschutzscheibe:
o Den Luftstromregler auf Defrost
( ) stellen. (Der Klimakompressor wird automatisch zugeschaltet und die Luftklappe wird automatisch auf Außenluft gestellt.)
o Den Temperaturregler auf die gewünschte Position stellen.
o Den Gebläseregler auf eine beliebige Position zwischen 1 und4 stellen. B720A01O
B720B01O
Freibekommen einer zugefrorenen oder außen beschlagenen Windschutzscheibe:
o Den Luftstromregler auf Defrost
( ) stellen. (Der Klimakompressor wird automatisch zugeschaltet und die Luftklappe wird automatisch aufAußenluft gestellt.)
o Den Temperaturregler auf Warm
stellen.
o Den Gebläseregler auf Position 3 oder 4 stellen.
B710A01A-AST Die Belüftung ist wie folgt zu betätigen.
o Den Luftansaugregler auf die Posi- tion ( ) einstellen.
o Um die gesamte angesaugte Luft über die Belüftungsdüsen der Instrumententafel zuzuführen, muß der Luftstromregler auf die Position ( ) geschaltet werden.
o Den Gebläsestärkeregler auf die
gewönschte Gebläsestärkeeinstellen.
o Den Temperaturregler auf eine Stellung zwischen "Kalt" und"Warm" einstellen. B710A01O
BELÜFTUNG
Page 119 of 275

1EIGENSCHAFTEN DES HYUNDAI

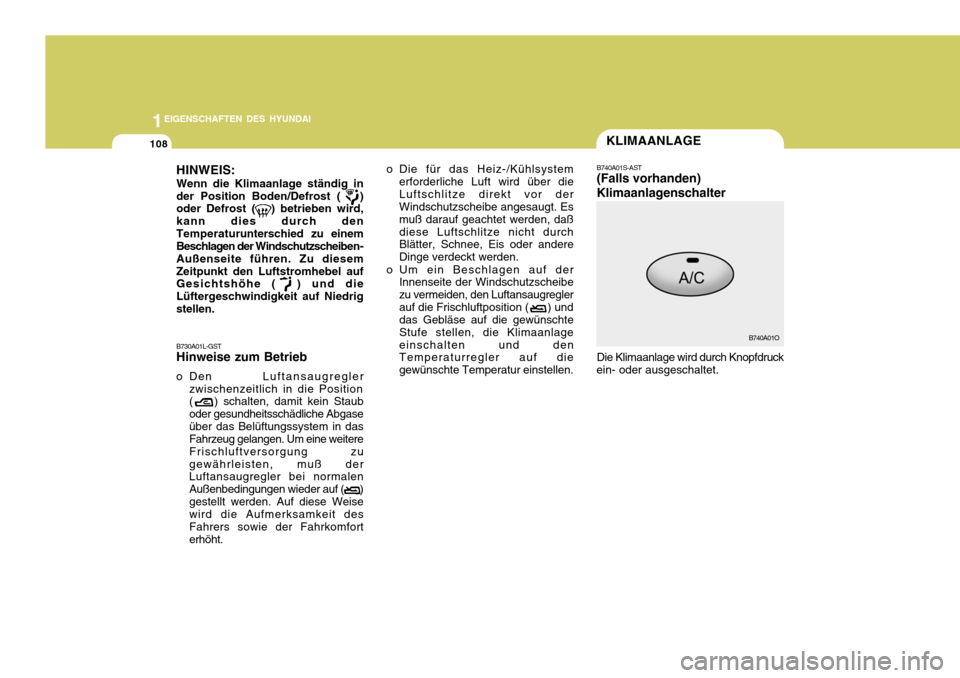

108KLIMAANLAGE
HINWEIS: Wenn die Klimaanlage ständig in der Position Boden/Defrost ( ) oder Defrost ( ) betrieben wird, kann dies durch den
Temperaturun terschied zu einem
Beschlagen der Windschutzschei ben-
Außenseite führen. Zu diesemZeitpunkt den Luftstromhebel auf Gesichtshöhe ( ) und die Lüftergeschwindigkeit auf Niedrigstellen.
B730A01L-GST Hinweise zum Betrieb
o Den Luftansaugregler zwischenzeitlich in die Position( ) schalten, damit kein Staub oder gesundheitsschädliche Abgaseüber das Belüftungssystem in das Fahrzeug gelangen. Um eine weitere Frischluftversorgung zugewährleisten, muß der Luftansaugregler bei normalen Außenbedingungen wieder auf ( )gestellt werden. Auf diese Weise wird die Aufmerksamkeit des Fahrers sowie der Fahrkomforterhöht. B740A01S-AST (Falls vorhanden) Klimaanlagenschalter Die Klimaanlage wird durch Knopfdruck
ein- oder ausgeschaltet.B740A01O
o Die für das Heiz-/Kühlsystem erforderliche Luft wird über die Luftschlitze direkt vor der Windschutzscheibe angesaugt. Es muß darauf geachtet werden, daßdiese Luftschlitze nicht durch Blätter, Schnee, Eis oder andere Dinge verdeckt werden.
o Um ein Beschlagen auf der Innenseite der Windschutzscheibezu vermeiden, den Luftansaugreglerauf die Frischluftposition ( ) und das Gebläse auf die gewünschte Stufe stellen, die Klimaanlageeinschalten und den Temperaturregler auf die gewünschte Temperatur einstellen.
Page 120 of 275

1
EIGENSCHAFTEN DES HYUNDAI
109

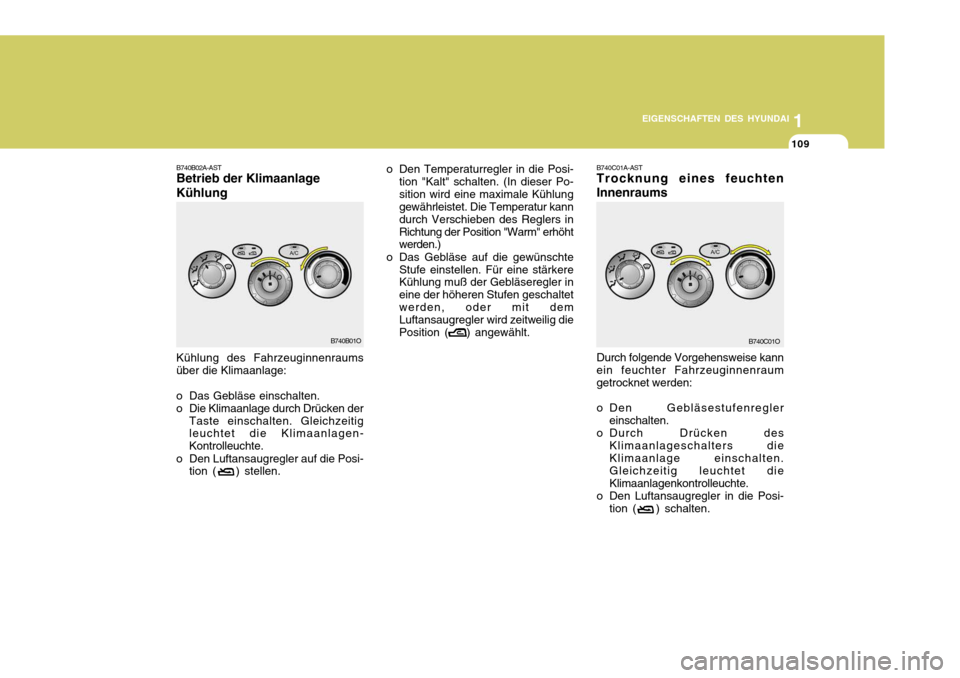

B740C01A-AST Trocknung eines feuchten Innenraums
o Den Temperaturregler in die Posi-
tion "Kalt" schalten. (In dieser Po- sition wird eine maximale Kühlung gewährleistet. Die Temperatur kann durch Verschieben des Reglers inRichtung der Position "Warm" erhöht werden.)
o Das Gebläse auf die gewünschte Stufe einstellen. Für eine stärkereKühlung muß der Gebläseregler in eine der höheren Stufen geschaltetwerden, oder mit dem Luftansaugregler wird zeitweilig die Position ( ) angewählt.
Durch folgende Vorgehensweise kannein feuchter Fahrzeuginnenraumgetrocknet werden:
o Den Gebläsestufenreglereinschalten.
o Durch Drücken des Klimaanlageschalters die Klimaanlage einschalten. Gleichzeitig leuchtet dieKlimaanlagenkontrolleuchte.
o Den Luftansaugregler in die Posi- tion ( ) schalten.
B740B02A-AST Betrieb der Klimaanlage Kühlung Kühlung des Fahrzeuginnenraums über die Klimaanlage:
o Das Gebläse einschalten.
o Die Klimaanlage durch Drücken der Taste einschalten. Gleichzeitig leuchtet die Klimaanlagen- Kontrolleuchte.
o Den Luftansaugregler auf die Posi- tion ( ) stellen. B740B01O
B740C01O
