3- 6 IN GEVAL VAN PECH

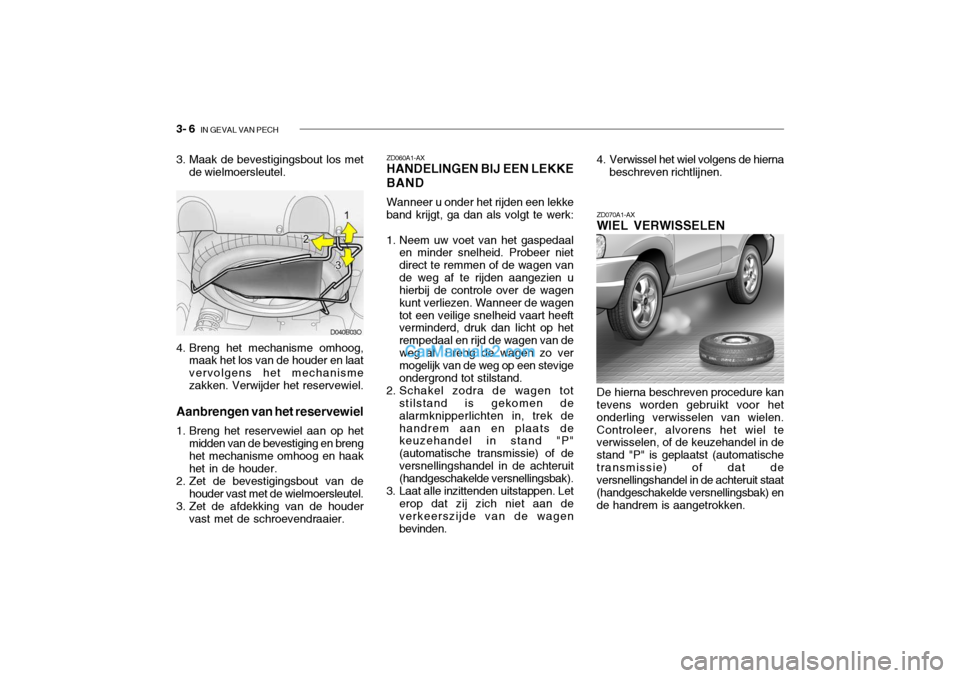

3. Maak de bevestigingsbout los met
de wielmoersleutel.
4. Breng het mechanisme omhoog, maak het los van de houder en laat vervolgens het mechanismezakken. Verwijder het reservewiel.
Aanbrengen van het reservewiel
1. Breng het reservewiel aan op het midden van de bevestiging en breng het mechanisme omhoog en haak het in de houder.
2. Zet de bevestigingsbout van de houder vast met de wielmoersleutel.
3. Zet de afdekking van de houder vast met de schroevendraaier. ZD060A1-AX HANDELINGEN BIJ EEN LEKKE
BAND
Wanneer u onder het rijden een lekke
band krijgt, ga dan als volgt te werk:
1. Neem uw voet van het gaspedaal en minder snelheid. Probeer niet direct te remmen of de wagen vande weg af te rijden aangezien u hierbij de controle over de wagen kunt verliezen. Wanneer de wagentot een veilige snelheid vaart heeft verminderd, druk dan licht op het rempedaal en rijd de wagen van deweg af. Breng de wagen zo ver mogelijk van de weg op een stevige ondergrond tot stilstand.
2. Schakel zodra de wagen tot stilstand is gekomen dealarmknipperlichten in, trek dehandrem aan en plaats de keuzehandel in stand "P" (automatische transmissie) of deversnellingshandel in de achteruit (handgeschakelde versnellingsbak).
3. Laat alle inzittenden uitstappen. Let erop dat zij zich niet aan de verkeerszijde van de wagenbevinden. 4. Verwissel het wiel volgens de hierna
beschreven richtlijnen.
ZD070A1-AX WIEL VERWISSELEN De hierna beschreven procedure kan tevens worden gebruikt voor het onderling verwisselen van wielen.Controleer, alvorens het wiel te verwisselen, of de keuzehandel in de stand "P" is geplaatst (automatischetransmissie) of dat de versnellingshandel in de achteruit staat (handgeschakelde versnellingsbak) ende handrem is aangetrokken.
D040B03O
HSM4016

IN GEVAL VAN PECH 3- 7
HSM4015
D060B02O-AXT

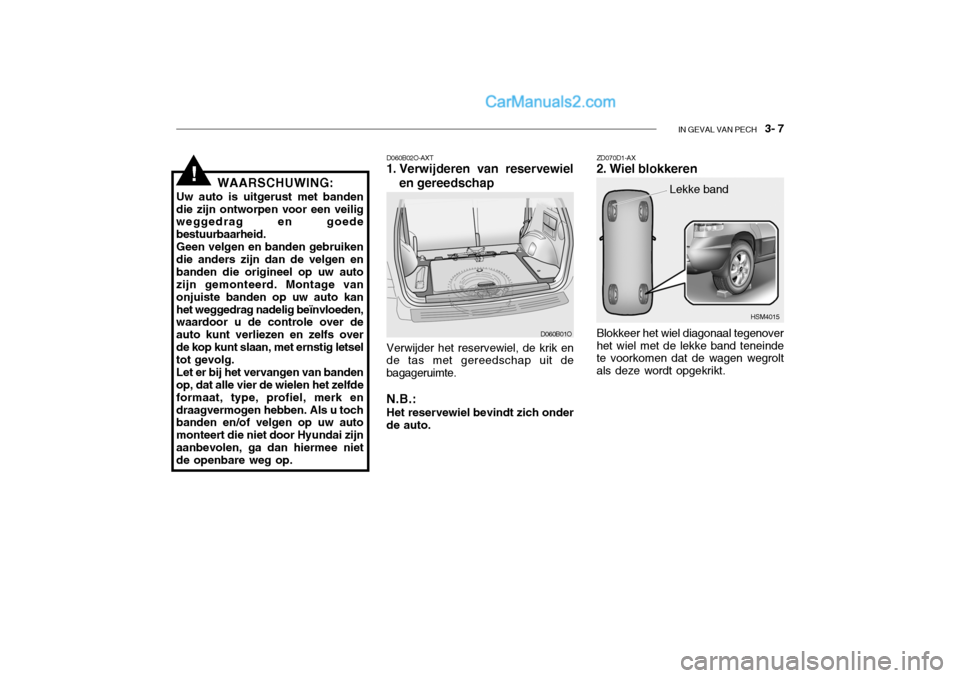

1. Verwijderen van reservewiel
en gereedschap
Verwijder het reservewiel, de krik en de tas met gereedschap uit de bagageruimte. N.B.: Het reservewiel bevindt zich onder de auto. Blokkeer het wiel diagonaal tegenoverhet wiel met de lekke band teneinde te voorkomen dat de wagen wegrolt als deze wordt opgekrikt.
ZD070D1-AX
2. Wiel blokkeren
Lekke band
D060B01O
!WAARSCHUWING:
Uw auto is uitgerust met banden die zijn ontworpen voor een veilig weggedrag en goede bestuurbaarheid.Geen velgen en banden gebruikendie anders zijn dan de velgen enbanden die origineel op uw auto zijn gemonteerd. Montage van onjuiste banden op uw auto kanhet weggedrag nadelig beïnvloeden, waardoor u de controle over de auto kunt verliezen en zelfs overde kop kunt slaan, met ernstig letsel tot gevolg. Let er bij het vervangen van banden op, dat alle vier de wielen het zelfde formaat, type, profiel, merk endraagvermogen hebben. Als u toch banden en/of velgen op uw auto monteert die niet door Hyundai zijnaanbevolen, ga dan hiermee niet de openbare weg op.

3- 8 IN GEVAL VAN PECH
ZD070G1-AX

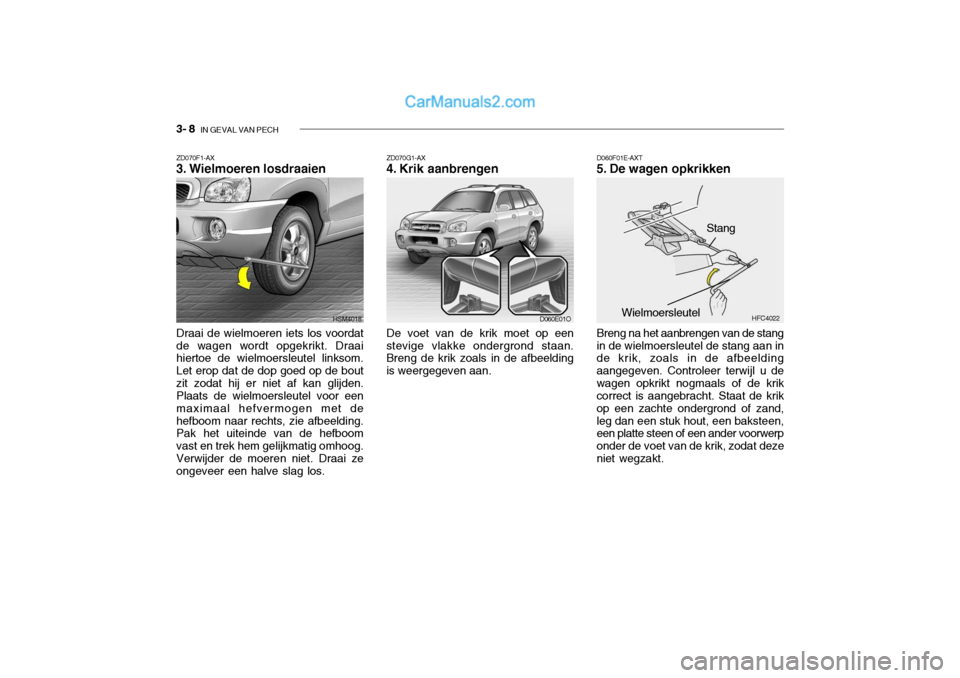

4. Krik aanbrengen De voet van de krik moet op een
stevige vlakke ondergrond staan. Breng de krik zoals in de afbeelding is weergegeven aan. D060F01E-AXT
5. De wagen opkrikken Breng na het aanbrengen van de stang
in de wielmoersleutel de stang aan in de krik, zoals in de afbeelding aangegeven. Controleer terwijl u dewagen opkrikt nogmaals of de krik correct is aangebracht. Staat de krik op een zachte ondergrond of zand,leg dan een stuk hout, een baksteen, een platte steen of een ander voorwerp onder de voet van de krik, zodat dezeniet wegzakt.
HFC4022
Stang
Wielmoersleutel
D060E01O
ZD070F1-AX
3. Wielmoeren losdraaien Draai de wielmoeren iets los voordat de wagen wordt opgekrikt. Draai hiertoe de wielmoersleutel linksom. Let erop dat de dop goed op de boutzit zodat hij er niet af kan glijden. Plaats de wielmoersleutel voor een maximaal hefvermogen met dehefboom naar rechts, zie afbeelding. Pak het uiteinde van de hefboom vast en trek hem gelijkmatig omhoog.Verwijder de moeren niet. Draai ze ongeveer een halve slag los.
HSM4018

IN GEVAL VAN PECH 3- 9
!WAARSCHUWING:
Kom niet onder de wagen wanneer
deze is opgekrikt! Dit kan zeer gevaarlijk zijn. Als de wagen wordt opgekrikt mag niemand in de wagen zitten. Krik de wagen zo hoog op dat het reservewiel kan worden aangebracht. Hiervoor moet u de wagen hogeropkrikken dan is vereist voor het verwijderen van de lekke band.
ZD070I3-AX

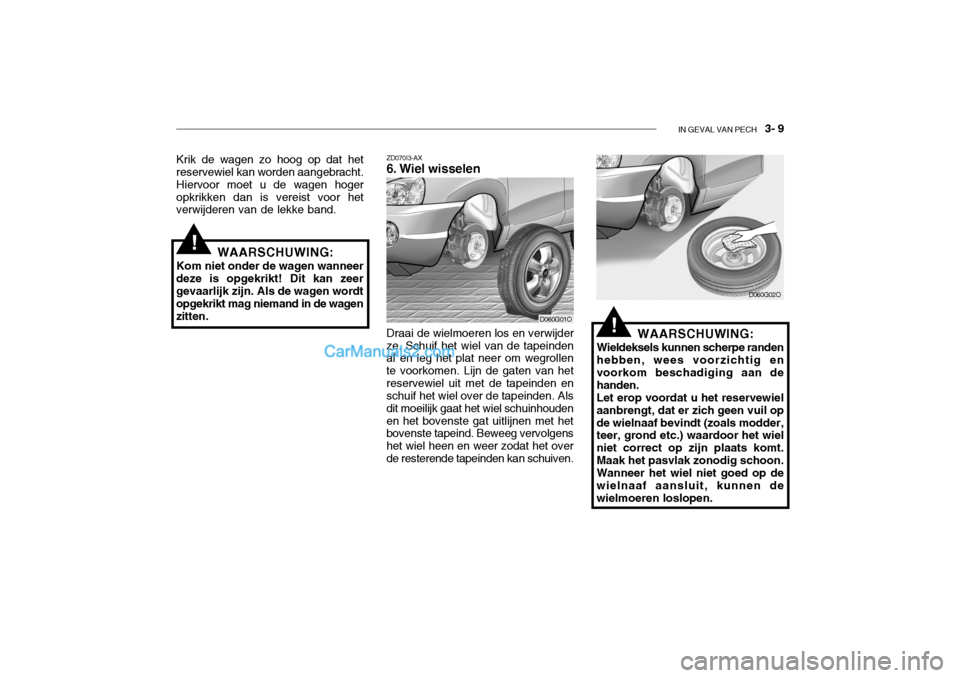

6. Wiel wisselen Draai de wielmoeren los en verwijder
ze. Schuif het wiel van de tapeinden af en leg het plat neer om wegrollen te voorkomen. Lijn de gaten van hetreservewiel uit met de tapeinden en schuif het wiel over de tapeinden. Als dit moeilijk gaat het wiel schuinhoudenen het bovenste gat uitlijnen met het bovenste tapeind. Beweeg vervolgens het wiel heen en weer zodat het overde resterende tapeinden kan schuiven. WAARSCHUWING:
Wieldeksels kunnen scherpe randen hebben, wees voorzichtig en voorkom beschadiging aan dehanden.Let erop voordat u het reservewielaanbrengt, dat er zich geen vuil opde wielnaaf bevindt (zoals modder, teer, grond etc.) waardoor het wiel niet correct op zijn plaats komt.Maak het pasvlak zonodig schoon. Wanneer het wiel niet goed op de wielnaaf aansluit, kunnen dewielmoeren loslopen.
!D060G01O D060G02O

3- 10 IN GEVAL VAN PECH
ZD070K2-FX
8. Wagen laten zakken en
wielmoeren vastzetten
D060J01O-AXT NA HET VERWISSELEN VAN
EEN WIEL
Laat de auto zakken door dewielmoersleutel linksom te draaien. Breng vervolgens de wielmoersleutelaan zoals in de afbeelding is te zien en zet de wielmoeren vast. Let er op dat de dop van de wielmoersleutelgoed op de moer zit. Zet de wielmoeren kruislings vast en controleer nogmaals of ze goed zijnaangetrokken. Laat na het verwisselen van een wiel de wielmoeren zo snel mogelijk met het juiste aantrekkoppel natrekken. Verwijder het ventieldopje en controleer
de bandenspanning. Na het controlerenen eventueel corrigeren van debandenspanning, moet het ventieldopje altijd weer worden aangebracht. Zonder ventieldopje kan de bandenspanninggeleidelijk verminderen.
Na het verwisselen moeten het
verwijderde wiel, de krik en het gereedschap weer op hun plaats worden opgeborgen.
Aantrekkoppel wielmoeren Stalen velgen en lichtmetalen velgen 9-11 mkg.
D060I01O HSM5014
ZD070J1-AX

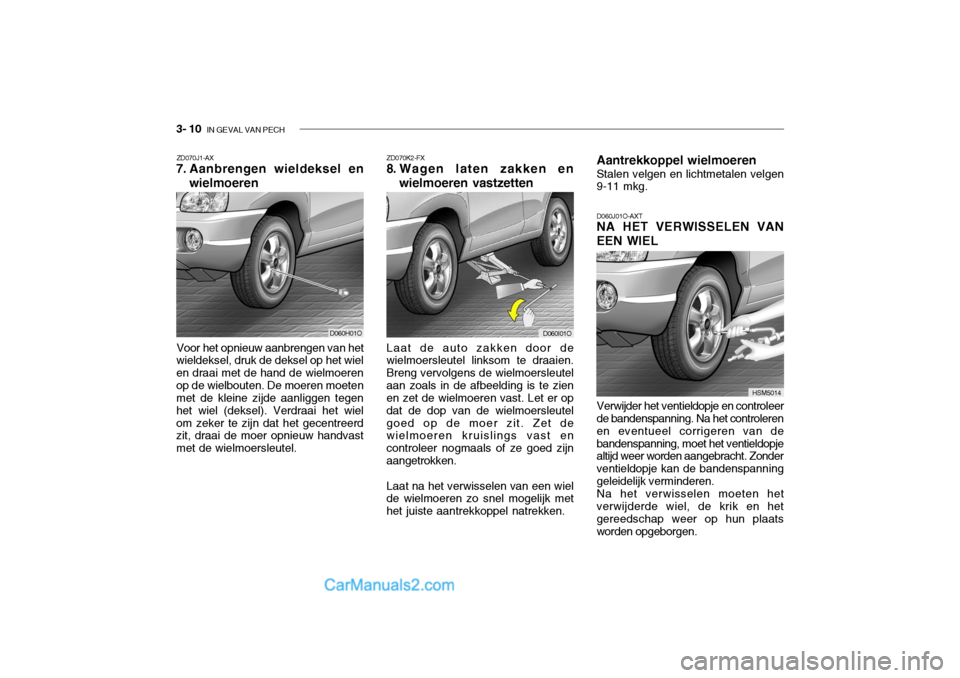

7. Aanbrengen wieldeksel en
wielmoeren
Voor het opnieuw aanbrengen van het
wieldeksel, druk de deksel op het wiel en draai met de hand de wielmoerenop de wielbouten. De moeren moeten met de kleine zijde aanliggen tegen het wiel (deksel). Verdraai het wielom zeker te zijn dat het gecentreerd zit, draai de moer opnieuw handvast met de wielmoersleutel. D060H01O

IN GEVAL VAN PECH 3- 11

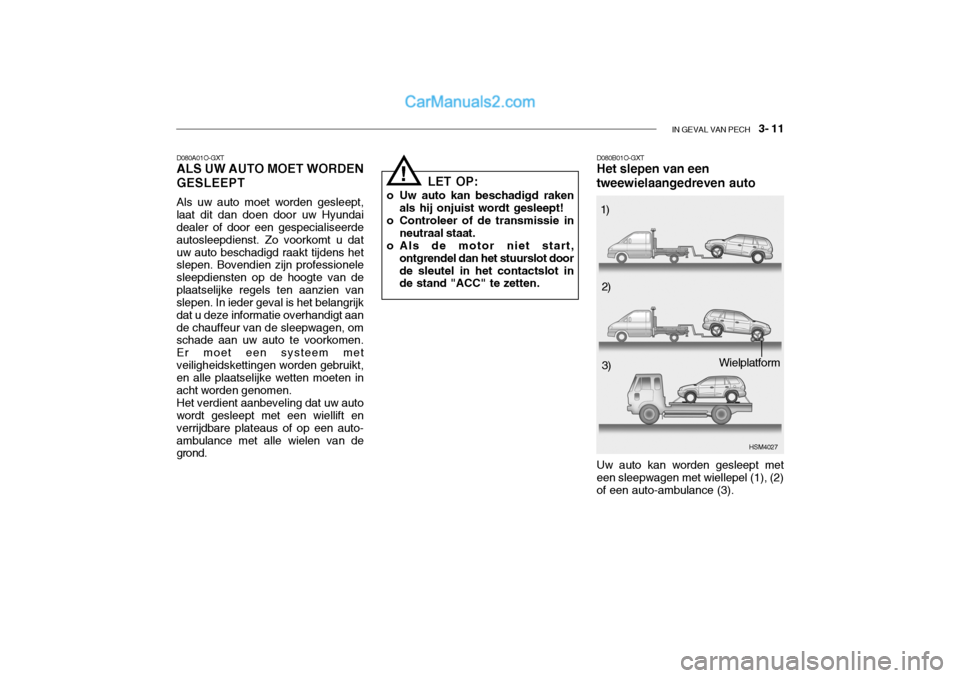

D080A01O-GXT ALS UW AUTO MOET WORDEN GESLEEPT Als uw auto moet worden gesleept, laat dit dan doen door uw Hyundai dealer of door een gespecialiseerde autosleepdienst. Zo voorkomt u datuw auto beschadigd raakt tijdens het slepen. Bovendien zijn professionele sleepdiensten op de hoogte van deplaatselijke regels ten aanzien van slepen. In ieder geval is het belangrijk dat u deze informatie overhandigt aande chauffeur van de sleepwagen, om schade aan uw auto te voorkomen. Er moet een systeem metveiligheidskettingen worden gebruikt, en alle plaatselijke wetten moeten in acht worden genomen. Het verdient aanbeveling dat uw auto wordt gesleept met een wiellift en verrijdbare plateaus of op een auto-ambulance met alle wielen van de grond.
!
LET OP:
o Uw auto kan beschadigd raken als hij onjuist wordt gesleept!
o Controleer of de transmissie in neutraal staat.
o Als de motor niet start, ontgrendel dan het stuurslot door de sleutel in het contactslot in de stand "ACC" te zetten.
D080B01O-GXT Het slepen van een tweewielaangedreven auto
HSM4027
Uw auto kan worden gesleept met een sleepwagen met wiellepel (1), (2)of een auto-ambulance (3). 1)
2)
3)
Wielplatform

3- 12 IN GEVAL VAN PECH
!
!
o Sleep de auto niet met een takelwagen: dit kan schade aan de bumper of de bodem van de auto veroorzaken.
1) Als de auto met de achterwielen op de grond wordt gesleept, zorg dan dat de parkeerrem vrij staat. HSM4029
o Automatische transmissie:
Gebruik een wielplatform onder devoorwielen.
LET OP:
Niet slepen met verwijderde
contactsleutel of met het contactslot in de "LOCK"-stand wanneer de auto aan de achterkant wordtgesleept zonder wielplatform. LET OP:
Een auto met automatischetransmissie mag nooit aan deachterkant worden gesleept met de voorwielen op de grond. Dit kan ernstige schade aan deautomatische transmissie veroorzaken.
3) Het wordt aanbevolen om de auto met alle vier de wielen van de grond te vervoeren.

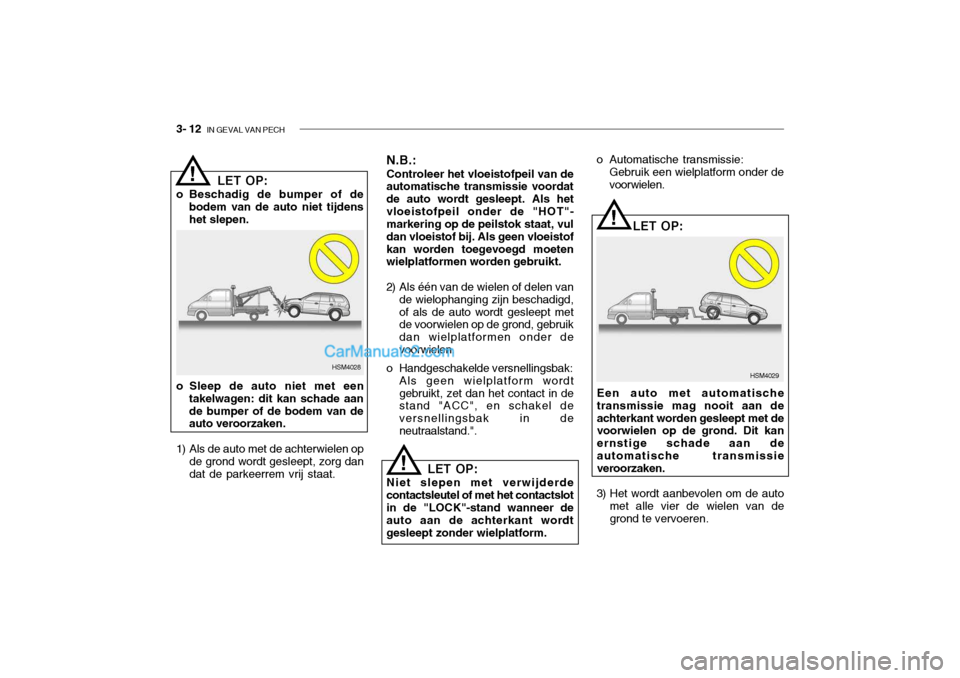

N.B.: Controleer het vloeistofpeil van de
automatische transmissie voordat de auto wordt gesleept. Als hetvloeistofpeil onder de "HOT"- markering op de peilstok staat, vul dan vloeistof bij. Als geen vloeistofkan worden toegevoegd moeten wielplatformen worden gebruikt.
2) Als één van de wielen of delen van
de wielophanging zijn beschadigd, of als de auto wordt gesleept met de voorwielen op de grond, gebruik dan wielplatformen onder devoorwielen.
o Handgeschakelde versnellingsbak: Als geen wielplatform wordtgebruikt, zet dan het contact in de stand "ACC", en schakel de versnellingsbak in deneutraalstand.".
HSM4028
! LET OP:
o Beschadig de bumper of de bodem van de auto niet tijdens het slepen.

IN GEVAL VAN PECH 3- 13

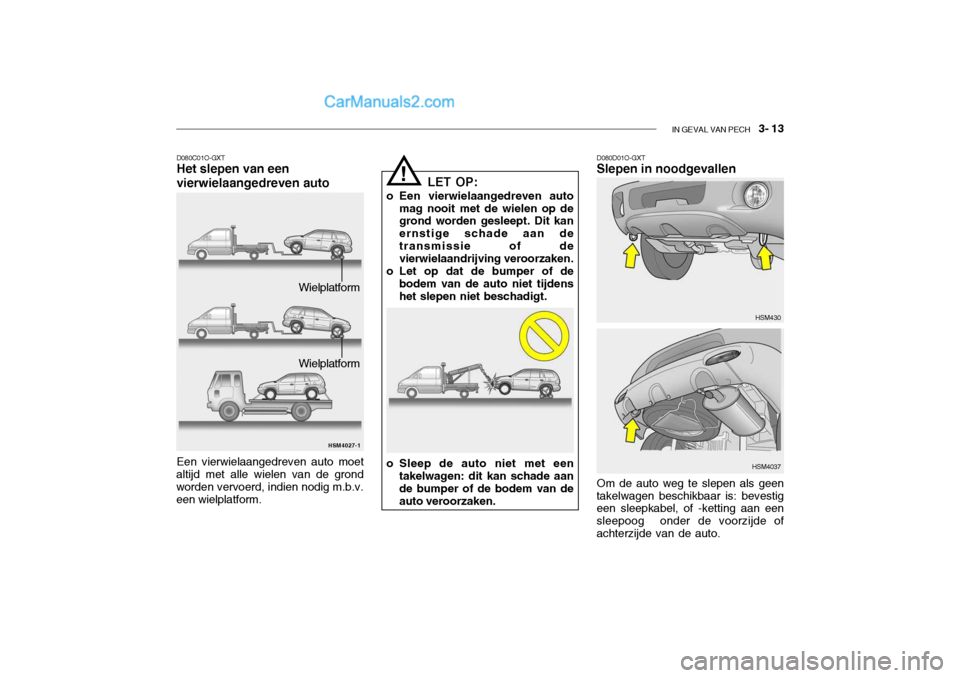

D080C01O-GXT Het slepen van een vierwielaangedreven auto
HSM4027-1
Een vierwielaangedreven auto moet
altijd met alle wielen van de grond worden vervoerd, indien nodig m.b.v. een wielplatform.
Wielplatform
!
HSM4030LET OP:
o Een vierwielaangedreven auto mag nooit met de wielen op de grond worden gesleept. Dit kan ernstige schade aan detransmissie of de vierwielaandrijving veroorzaken.
o Let op dat de bumper of de bodem van de auto niet tijdenshet slepen niet beschadigt.
o Sleep de auto niet met een takelwagen: dit kan schade aan de bumper of de bodem van deauto veroorzaken.
HSM430
D080D01O-GXT Slepen in noodgevallen Om de auto weg te slepen als geen
takelwagen beschikbaar is: bevestig een sleepkabel, of -ketting aan een sleepoog onder de voorzijde ofachterzijde van de auto. HSM4037
Wielplatform

3- 14 IN GEVAL VAN PECH

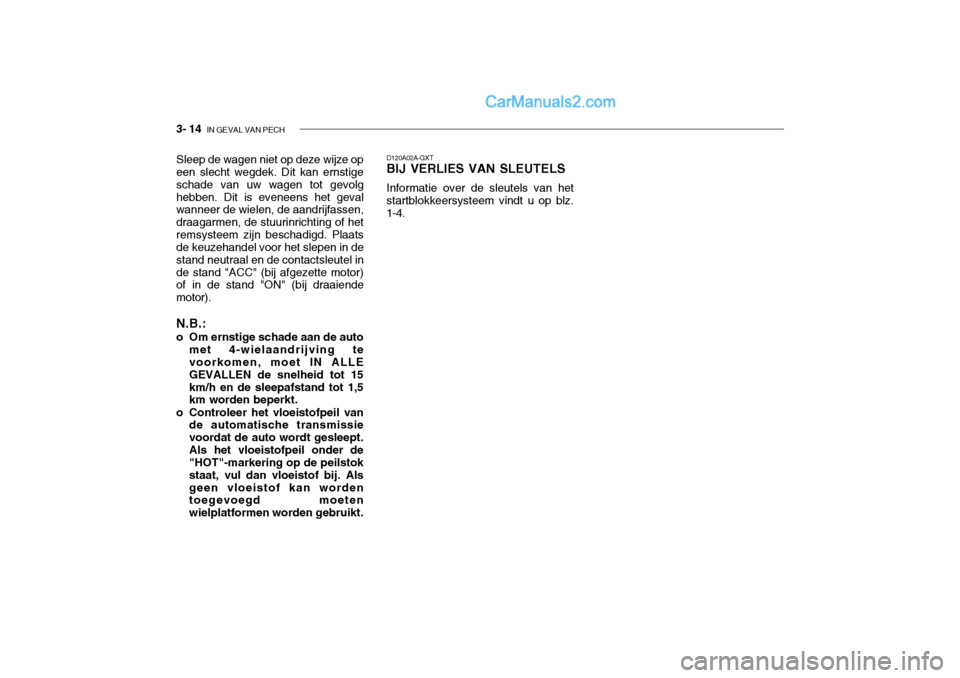

Sleep de wagen niet op deze wijze op een slecht wegdek. Dit kan ernstige schade van uw wagen tot gevolghebben. Dit is eveneens het geval wanneer de wielen, de aandrijfassen, draagarmen, de stuurinrichting of hetremsysteem zijn beschadigd. Plaats de keuzehandel voor het slepen in de stand neutraal en de contactsleutel inde stand "ACC" (bij afgezette motor) of in de stand "ON" (bij draaiende motor). N.B.:
o Om ernstige schade aan de auto
met 4-wielaandrijving te voorkomen, moet IN ALLE GEVALLEN de snelheid tot 15km/h en de sleepafstand tot 1,5 km worden beperkt.
o Controleer het vloeistofpeil van de automatische transmissie voordat de auto wordt gesleept.Als het vloeistofpeil onder de "HOT"-markering op de peilstok staat, vul dan vloeistof bij. Alsgeen vloeistof kan worden toegevoegd moeten wielplatformen worden gebruikt. D120A02A-GXT BIJ VERLIES VAN SLEUTELS Informatie over de sleutels van het startblokkeersysteem vindt u op blz. 1-4.
