Hyundai Santa Fe 2005 Handleiding (in Dutch)

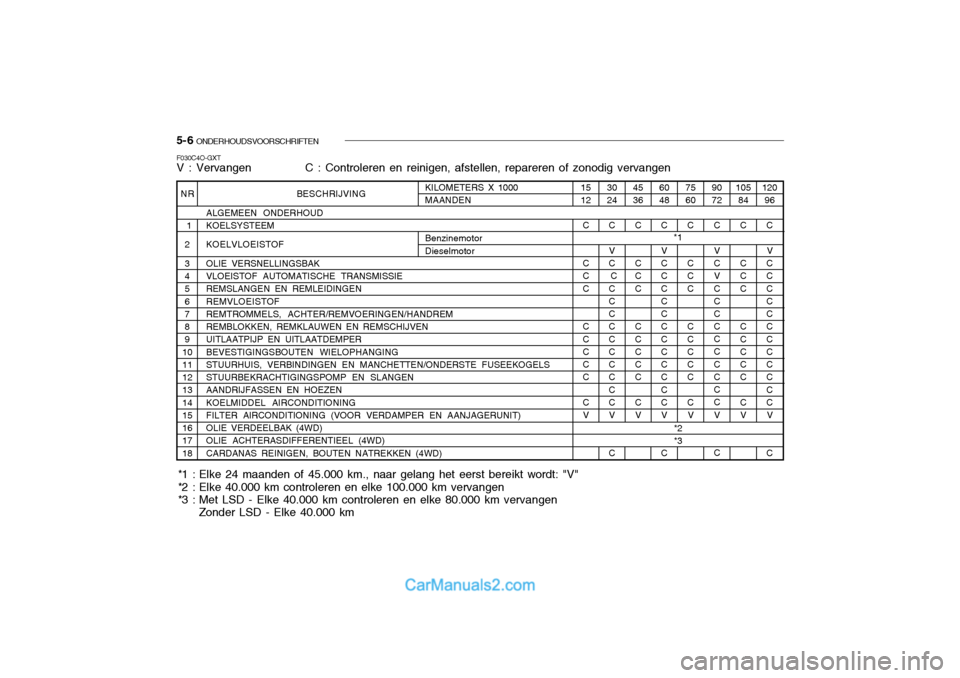

5- 6 ONDERHOUDSVOORSCHRIFTEN
75 60
C C C C C C C C C CV
NR
12 3 4 5 6 7 8 9
1011 12 13 14 15 16 17 18 *1
45 36
C C C C C C C C C CV 60 48
CV
CC C C C C C C C C C C V
C
BESCHRIJVING
ALGEMEEN ONDERHOUDKOELSYSTEEM KOELVLOEISTOFOLIE VERSNELLINGSBAK VLOEISTOF AUTOMATISCHE TRANSMISSIE REMSLANGEN EN REMLEIDINGEN REMVLOEISTOF REMTROMMELS, ACHTER/REMVOERINGEN/HANDREM REMBLOKKEN, REMKLAUWEN EN REMSCHIJVEN UITLAATPIJP EN UITLAATDEMPER BEVESTIGINGSBOUTEN WIELOPHANGING STUURHUIS, VERBINDINGEN EN MANCHETTEN/ONDERSTE FUSEEKOGELS STUURBEKRACHTIGINGSPOMP EN SLANGEN AANDRIJFASSEN EN HOEZEN KOELMIDDEL AIRCONDITIONING FILTER AIRCONDITIONING (VOOR VERDAMPER EN AANJAGERUNIT) OLIE VERDEELBAK (4WD) OLIE ACHTERASDIFFERENTIEEL (4WD) CARDANAS REINIGEN, BOUTEN NATREKKEN (4WD)
F030C4O-GXT V : Vervangen C : Controleren en reinigen, afstellen, repareren of zonodig vervangen
105 84
C C C C C C C C C CV
90 72
CV
C V
CCCC C C C C C C V
C 120
96
CV
CC C C C C C C C C C C V
C
1512
C C C C C C C C C CV 30 24
CV
C
C
CC C C C C C C C CV
C
KILOMETERS X 1000MAANDEN
*1 : Elke 24 maanden of 45.000 km., naar gelang het eerst bereikt wordt: "V"
*2 : Elke 40.000 km controleren en elke 100.000 km vervangen
*3 : Met LSD - Elke 40.000 km controleren en elke 80.000 km vervangen
Zonder LSD - Elke 40.000 km *2*3
Benzinemotor Dieselmotor

ONDERHOUDSVOORSCHRIFTEN 5- 7
BESCHRIJVING
Motoroliefilter Luchtfilterelement Bougies Distributieriem Remblokken, remklauwen en remschijvenRemtrommels en remvoeringen, achterStuurstangen en stofkappenAandrijfassen en manchettenOlie versnellingsbak Automatische versnellingsbak olie en filter Filter airconditioning (voor verdamper en aanjagerunit)Olie verdeelbak (4WD) *1Olie achterasdifferentieel(4WD) *1
F040A04O-GXT

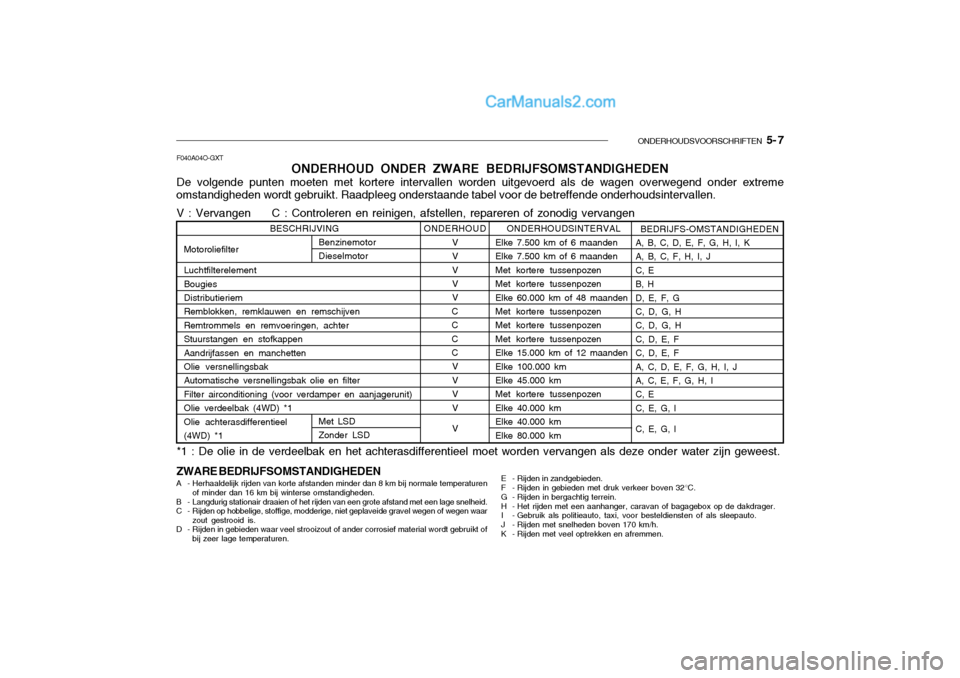

ONDERHOUD ONDER ZWARE BEDRIJFSOMSTANDIGHEDEN
De volgende punten moeten met kortere intervallen worden uitgevoerd als de wagen overwegend onder extreme
omstandigheden wordt gebruikt. Raadpleeg onderstaande tabel voor de betreffende onderhoudsintervallen.
V : Vervangen C : Controleren en reinigen, afstellen, repareren of zonodig vervangen ONDERHOUDVVV V V
CCC C V VVV V ONDERHOUDSINTERVAL
Elke 7.500 km of 6 maanden Elke 7.500 km of 6 maandenMet kortere tussenpozenMet kortere tussenpozenElke 60.000 km of 48 maanden Met kortere tussenpozen Met kortere tussenpozenMet kortere tussenpozenElke 15.000 km of 12 maandenElke 100.000 kmElke 45.000 km Met kortere tussenpozen Elke 40.000 kmElke 40.000 kmElke 80.000 km
ZWARE BEDRIJFSOMSTANDIGHEDEN
A - Herhaaldelijk rijden van korte afstanden minder dan 8 km bij normale temperaturen of minder dan 16 km bij winterse omstandigheden.
B - Langdurig stationair draaien of het rijden van een grote afstand met een lage snelheid.
C - Rijden op hobbelige, stoffige, modderige, niet geplaveide gravel wegen of wegen waar zout gestrooid is.
D - Rijden in gebieden waar veel strooizout of ander corrosief material wordt gebruikt of bij zeer lage temperaturen. BEDRIJFS-OMSTANDIGHEDEN
A, B, C, D, E, F, G, H, I, K A, B, C, F, H, I, JC, EB, HD, E, F, GC, D, G, H C, D, G, H C, D, E, FC, D, E, FA, C, D, E, F, G, H, I, JA, C, E, F, G, H, I C, E C, E, G, I C, E, G, I
Met LSD Zonder LSD
*1 : De olie in de verdeelbak en het achterasdifferentieel moet worden vervangen als deze onder water zijn geweest.
E - Rijden in zandgebieden.
F - Rijden in gebieden met druk verkeer boven 32°C.
G - Rijden in bergachtig terrein.
H - Het rijden met een aanhanger, caravan of bagagebox op de dakdrager.
I - Gebruik als politieauto, taxi, voor besteldiensten of als sleepauto.
J - Rijden met snelheden boven 170 km/h.
K - Rijden met veel optrekken en afremmen.
Benzinemotor Dieselmotor

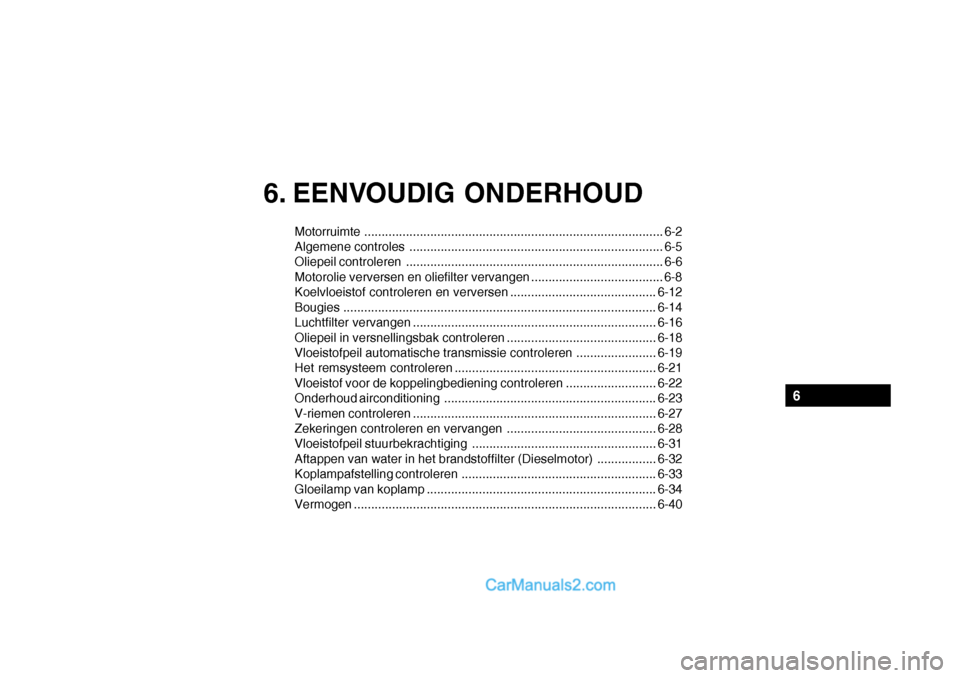

6. EENVOUDIG ONDERHOUD
Motorruimte...................................................................................... 6-2
Algemene controles ......................................................................... 6-5
Oliepeil controleren .......................................................................... 6-6
Motorolie verversen en oliefilter vervangen ...................................... 6-8
Koelvloeistof controleren en ver versen.......................................... 6-12
Bougies .......................................................................................... 6-14
Luchtfilter vervangen ...................................................................... 6-16
Oliepeil in versnellingsbak controleren ........................................... 6-18
Vloeistofpeil automatische transmissie contro leren .......................6-19
Het remsysteem controleren .......................................................... 6-21
Vloeistof voor de koppelingbediening controleren ..........................6-22
Onderhoud airconditioning ............................................................. 6-23
V-riemen controleren ...................................................................... 6-27
Zekeringen controleren en vervangen ........................................... 6-28
Vloeistofpeil stuur bekrachtiging ..................................................... 6-31
Aftappen van water in het brandstoffilter (Dieselmotor) .................6-32
Koplampafstelling controleren ........................................................ 6-33
Gloeilamp van koplamp .................................................................. 6-34
Vermogen ....................................................................................... 6-40
6

6- 2 EENVOUDIG ONDERHOUD

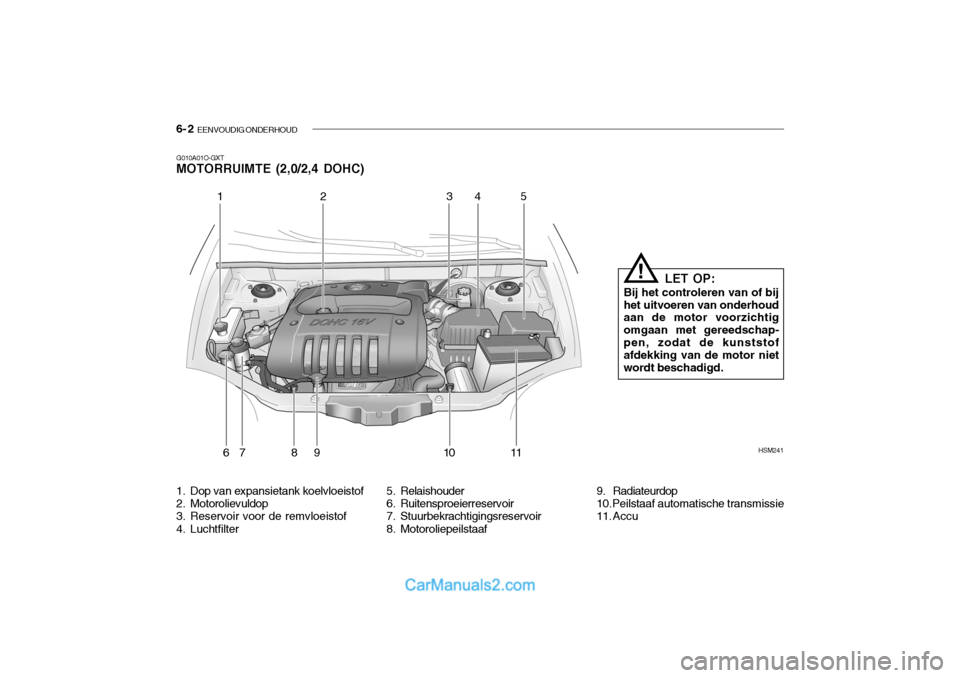

G010A01O-GXT MOTORRUIMTE (2,0/2,4 DOHC)
1. Dop van expansietank koelvloeistof
2. Motorolievuldop
3. Reservoir voor de remvloeistof
4. Luchtfilter 5. Relaishouder
6. Ruitensproeierreservoir
7. Stuurbekrachtigingsreservoir
8. Motoroliepeilstaaf9. Radiateurdop10.Peilstaaf automatische transmissie
11. Accu
LET OP:
Bij het controleren van of bij het uitvoeren van onderhoud aan de motor voorzichtig omgaan met gereedschap- pen, zodat de kunststof afdekking van de motor nietwordt beschadigd.!
HSM241
12 3
4
6 7 8 9 10 11 5

EENVOUDIG ONDERHOUD 6- 3

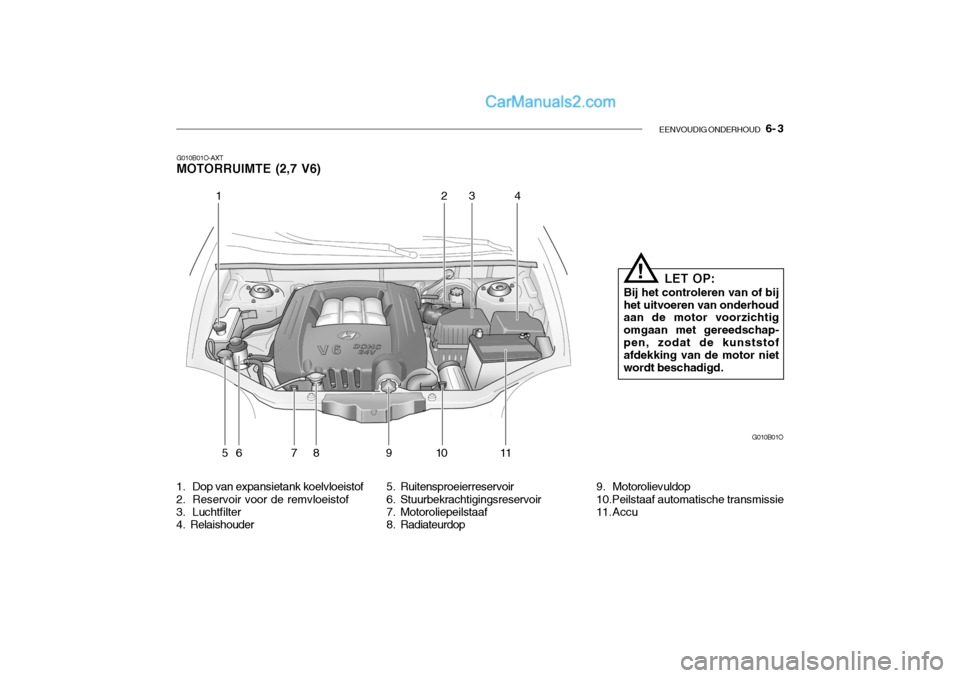

G010B01O-AXT MOTORRUIMTE (2,7 V6)
1. Dop van expansietank koelvloeistof
2. Reservoir voor de remvloeistof
3. Luchtfilter
4. Relaishouder 5. Ruitensproeierreservoir
6. Stuurbekrachtigingsreservoir
7. Motoroliepeilstaaf
8. Radiateurdop9. Motorolievuldop10.Peilstaaf automatische transmissie
11. Accu
LET OP:
Bij het controleren van of bij het uitvoeren van onderhoud aan de motor voorzichtig omgaan met gereedschap- pen, zodat de kunststof afdekking van de motor nietwordt beschadigd.!
G010B01O
12
34
56 7 8 9 10 11

6- 4 EENVOUDIG ONDERHOUD

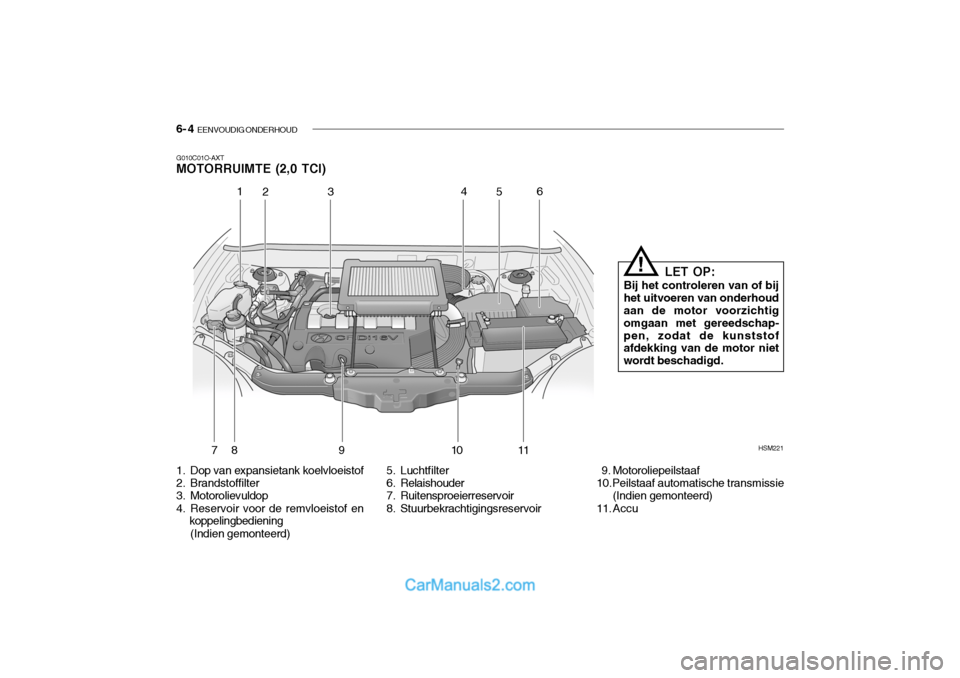

G010C01O-AXT MOTORRUIMTE (2,0 TCI)
HSM221
1
2 4
5 6
78 9 10 11
1. Dop van expansietank koelvloeistof
2. Brandstoffilter
3. Motorolievuldop
4. Reservoir voor de remvloeistof en koppelingbediening
(Indien gemonteerd) 5. Luchtfilter
6. Relaishouder
7. Ruitensproeierreservoir
8. Stuurbekrachtigingsreservoir
9. Motoroliepeilstaaf10.Peilstaaf automatische transmissie
(Indien gemonteerd)
11. Accu
LET OP:
Bij het controleren van of bij het uitvoeren van onderhoud aan de motor voorzichtig omgaan met gereedschap-pen, zodat de kunststof afdekking van de motor niet wordt beschadigd.!
3

EENVOUDIG ONDERHOUD 6- 5

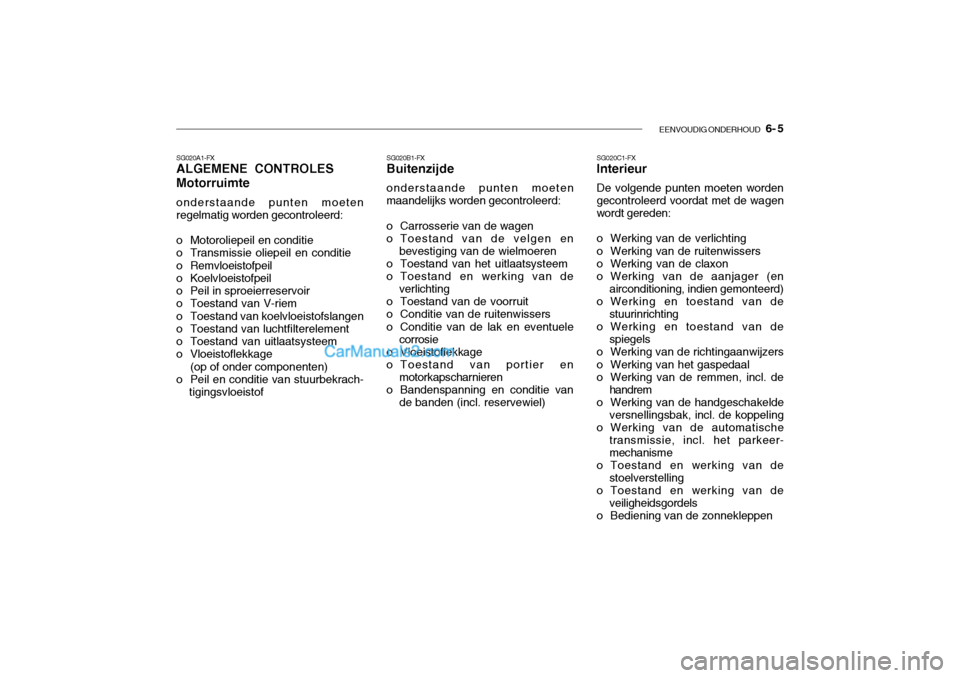

SG020C1-FX Interieur De volgende punten moeten worden gecontroleerd voordat met de wagen wordt gereden:
o Werking van de verlichting
o Werking van de ruitenwissers
o Werking van de claxon
o Werking van de aanjager (en
airconditioning, indien gemonteerd)
o Werking en toestand van de stuurinrichting
o Werking en toestand van de spiegels
o Werking van de richtingaanwijzers
o Werking van het gaspedaal
o Werking van de remmen, incl. de
handrem
o Werking van de handgeschakelde
versnellingsbak, incl. de koppeling
o Werking van de automatische transmissie, incl. het parkeer-mechanisme
o Toestand en werking van de
stoelverstelling
o Toestand en werking van de veiligheidsgordels
o Bediening van de zonnekleppen
SG020A1-FX ALGEMENE CONTROLES Motorruimte onderstaande punten moeten regelmatig worden gecontroleerd:
o Motoroliepeil en conditie
o Transmissie oliepeil en conditie
o Remvloeistofpeil
o Koelvloeistofpeil
o Peil in sproeierreservoir
o Toestand van V-riem
o Toestand van koelvloeistofslangen
o Toestand van luchtfilterelement
o Toestand van uitlaatsysteem
o Vloeistoflekkage (op of onder componenten)
o Peil en conditie van stuurbekrach- tigingsvloeistof SG020B1-FX Buitenzijde onderstaande punten moeten
maandelijks worden gecontroleerd:
o Carrosserie van de wagen
o Toestand van de velgen en
bevestiging van de wielmoeren
o Toestand van het uitlaatsysteem
o Toestand en werking van de verlichting
o Toestand van de voorruit
o Conditie van de ruitenwissers
o Conditie van de lak en eventuele corrosie
o Vloeistoflekkage
o Toestand van portier en motorkapscharnieren
o Bandenspanning en conditie van de banden (incl. reservewiel)

6- 6 EENVOUDIG ONDERHOUD

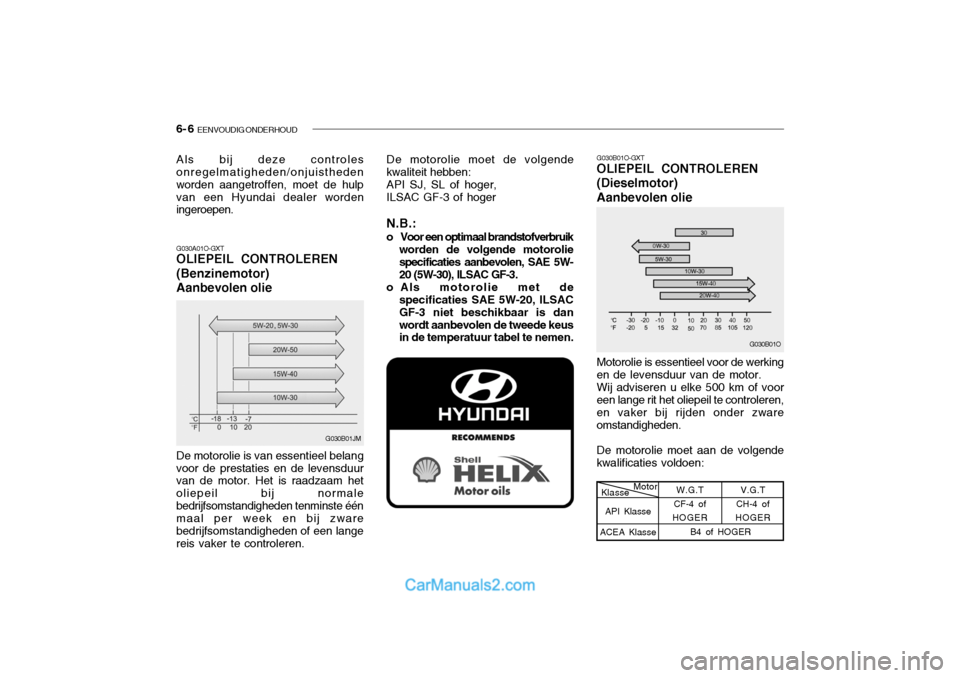

G030B01O-GXT OLIEPEIL CONTROLEREN (Dieselmotor)Aanbevolen olie
G030A01O-GXT OLIEPEIL CONTROLEREN (Benzinemotor)Aanbevolen olie De motorolie moet de volgende
kwaliteit hebben:
API SJ, SL of hoger, ILSAC GF-3 of hoger N.B.:
o Voor een optimaal brandstofverbruik worden de volgende motorolie specificaties aanbevolen, SAE 5W- 20 (5W-30), ILSAC GF-3.
o Als motorolie met de specificaties SAE 5W-20, ILSAC GF-3 niet beschikbaar is danwordt aanbevolen de tweede keus in de temperatuur tabel te nemen.
G030B01JM
De motorolie is van essentieel belang voor de prestaties en de levensduur van de motor. Het is raadzaam het oliepeil bij normalebedrijfsomstandigheden tenminste één maal per week en bij zware bedrijfsomstandigheden of een langereis vaker te controleren.
G030B01O
Motorolie is essentieel voor de werking
en de levensduur van de motor.
Wij adviseren u elke 500 km of voor
een lange rit het oliepeil te controleren, en vaker bij rijden onder zwareomstandigheden.
De motorolie moet aan de volgende
kwalificaties voldoen:
API Klasse
ACEA Klasse Motor
Klasse W.G.T
CF-4 of
HOGER V.G.T
CH-4 of
HOGER
B4 of HOGER
Als bij deze controles onregelmatigheden/onjuistheden worden aangetroffen, moet de hulpvan een Hyundai dealer worden ingeroepen.

EENVOUDIG ONDERHOUD 6- 7

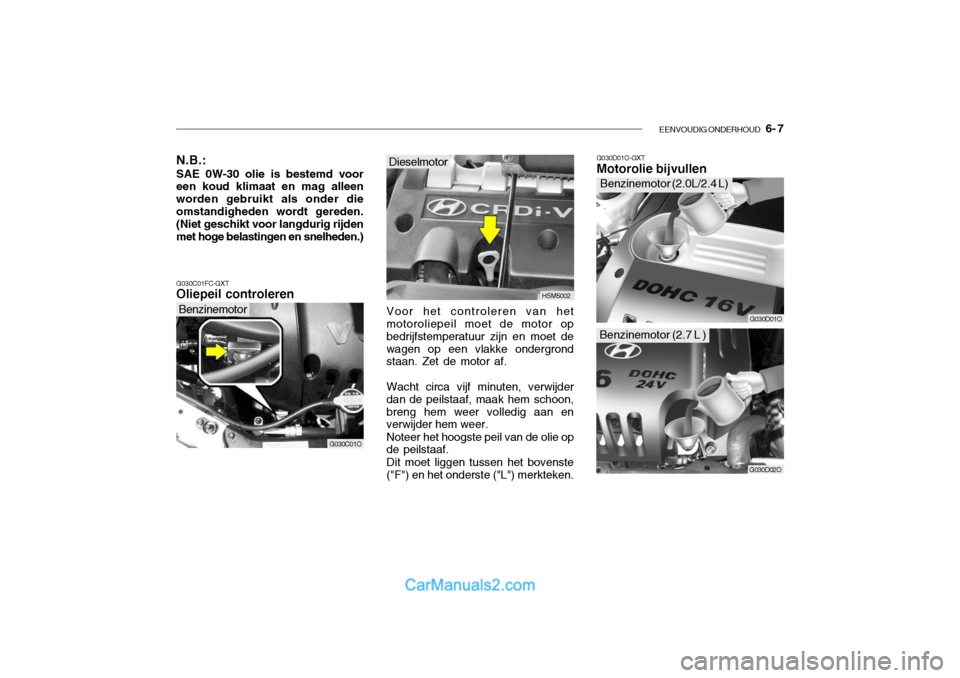

G030D01O-GXT Motorolie bijvullen
G030C01FC-GXT Oliepeil controleren
G030C01O HSM5002
G030D01O
Benzinemotor (2.0L/2.4 L)
Dieselmotor
Voor het controleren van het motoroliepeil moet de motor op bedrijfstemperatuur zijn en moet dewagen op een vlakke ondergrond staan. Zet de motor af. Wacht circa vijf minuten, verwijder dan de peilstaaf, maak hem schoon,breng hem weer volledig aan en verwijder hem weer. Noteer het hoogste peil van de olie op de peilstaaf. Dit moet liggen tussen het bovenste ("F") en het onderste ("L") merkteken.
Benzinemotor
Benzinemotor (2.7 L )
N.B.: SAE 0W-30 olie is bestemd voor een koud klimaat en mag alleen worden gebruikt als onder dieomstandigheden wordt gereden. (Niet geschikt voor langdurig rijden met hoge belastingen en snelheden.)
G030D02O

6- 8 EENVOUDIG ONDERHOUD
o Het olieverbruik van de motor wordt
sterk beïnvloed door de dikte en de kwaliteit van de olie, hetmotortoerental en de rij- omstandigheden enz.
Onder zware rij-omstandigheden,
zoals hoge snelheden en vaak accelereren en afremmen, wordtmeer olie verbruikt dan onder normale rij-omstandigheden.
ZG030E1-AXOLIEVERBRUIK VAN DE MO- TOR Taak van de motorolie De motorolie dient in hoofdzaak voor het smeren en koelen van het inwendige van de motor. Olieverbruik van de motor Het is normaal dat de motor een geringe hoeveelheid olie verbruikt onder normale rij-omstandigheden. Het olieverbruik in een normale motor heeftde volgende oorzaken:
o De motorolie wordt gebruikt voor het smeren van zuigers, zuigerverenen cilinders.
Wanneer de zuiger zich naar
beneden beweegt, blijft een dunneoliefilm op de cilinderwand achter. Door de grote onderdruk die tijdens de werking van de motor ontstaat,wordt een kleine hoeveelheid olie in de verbrandingsruimte gezogen.
Deze olie wordt samen met de olie
op de cilinderwand door de hogetemperatuur gedurende het verbrandingsproces verbrand. SG040A4-FX MOTOROLIE VERVERSEN EN OLIEFILTER VERVANGEN (Benzinemotor)
G040A01O
(2,0L / 2,4L)
Oliefilter
Oilevuldop
Dieselmotor

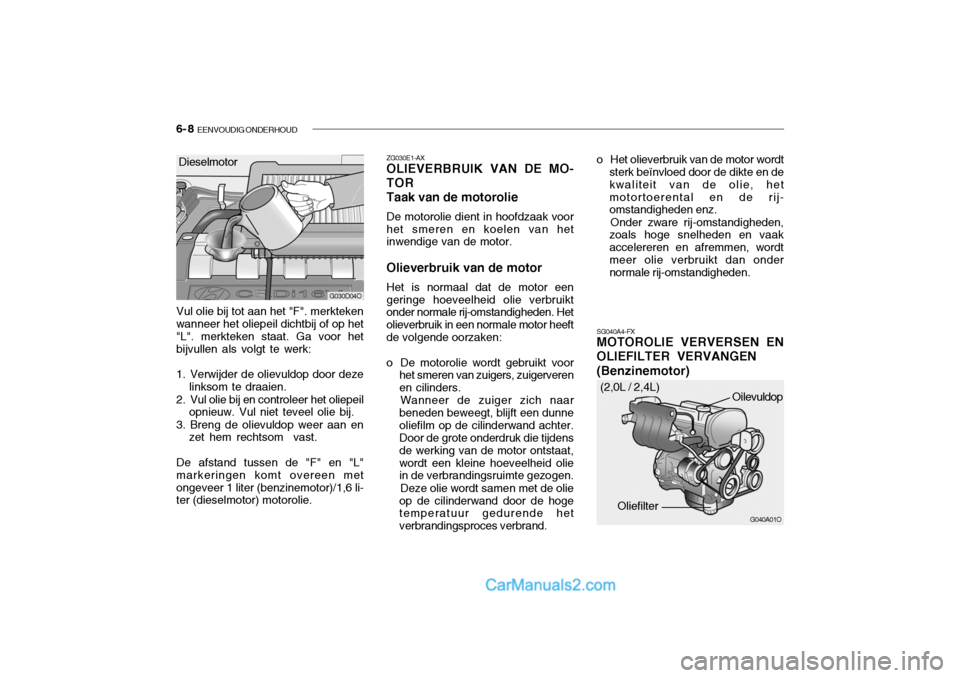

Vul olie bij tot aan het "F". merkteken wanneer het oliepeil dichtbij of op het"L". merkteken staat. Ga voor het bijvullen als volgt te werk:
1. Verwijder de olievuldop door deze linksom te draaien.
2. Vul olie bij en controleer het oliepeil opnieuw. Vul niet teveel olie bij.
3. Breng de olievuldop weer aan en zet hem rechtsom vast.
De afstand tussen de "F" en "L" markeringen komt overeen metongeveer 1 liter (benzinemotor)/1,6 li- ter (dieselmotor) motorolie.
G030D04O
